Выполнить проводку в древесном доме

Установка электросети в доме из горючего материала связан с определёнными сложностями. В главном они касаются выбора кабелей и метода их прокладки. Рассказываем, как обеспечить безопасность и при всем этом не внести диссонанс в интерьер.

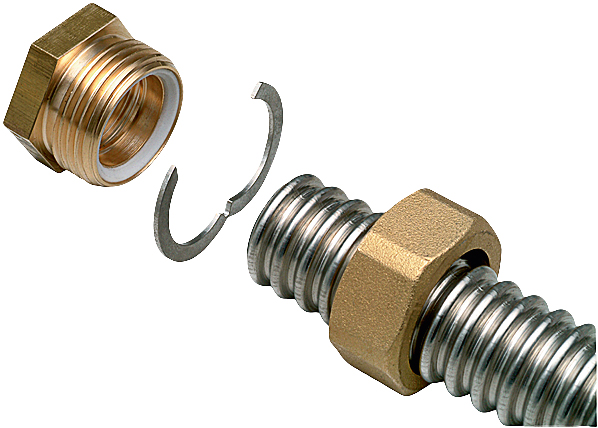

Резьбовый фитинг. Фото: «ОТП Комплектация»

Жители городских квартир привыкли к тому, что электрические кабели спрятаны от глаз и надёжно защищены бетонными конструкциями — им фактически не угрожает повреждение, а куцее замыкание по вине перегрузки и нарушенной изоляции не приведёт к возгоранию. При постройке пригородного древесного дома хозяева тоже стремятся cкрыть проводку, но тут подстерегают серьезные задачи. До того как дискуссировать их с монтажниками, нужно заглянуть в нормативные документы.

Невзирая на желание упрятать проводку, проще и безопаснее проложить её открыто, используя затратные установочные изделия. Фото: naBrevno

Нормативы для прокладки проводки

Витой металлорукав. Фото: «Элекс»

На строй веб-сайтах и форумах электромонтажных компаний можно отыскать бессчетные упоминания нормативов (ПУЭ, ППБ и ПТЭЭП) без ссылок на определенные странички и пункты этих документов. Исправим эту ситуацию.

В ПУЭ («Правила устройства электроустановок») 7-го издания проводки в древесных домах косвенно касается пункт 7.1.38: «Электрические сети, прокладываемые за непроходными навесноыми потолками и в перегородках, рассматриваются как сокрытые проводки, и их следует делать: за потолками и в пустотах перегородок из горючих материалов — в железных трубах, владеющих локализационной способностью (другими словами способностью выдержать без прогорания куцее замыкание жил кабеля. — Ред.), и в закрытых коробах» (разумеется, тоже железных. — Ред.). Стоит увидеть, что ПУЭ-7 не являются завершёнными и пока не учитывают многие аспекты электромонтажа.

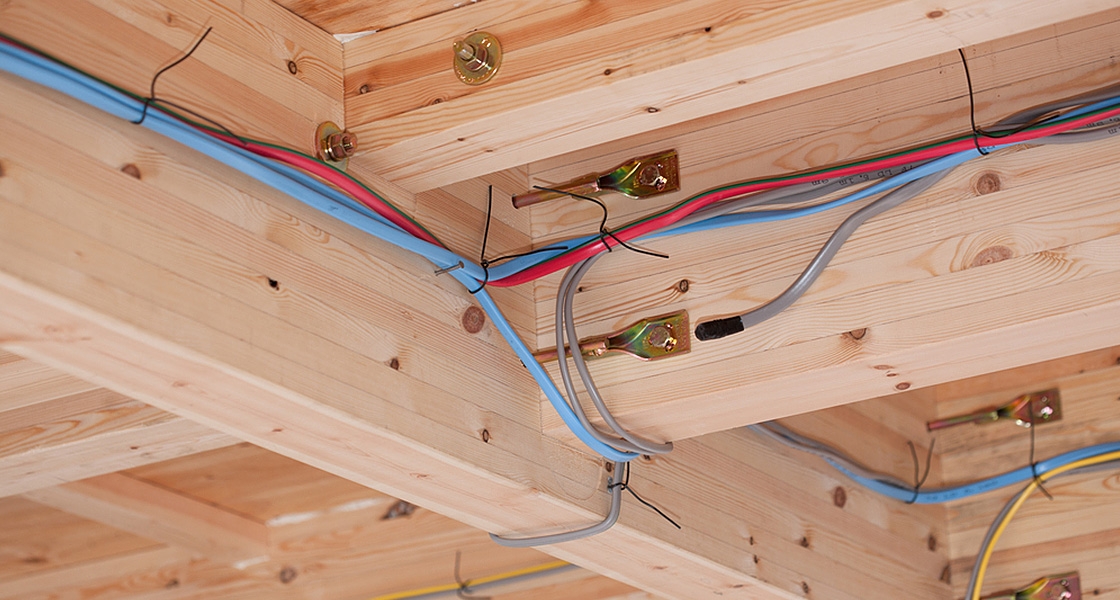

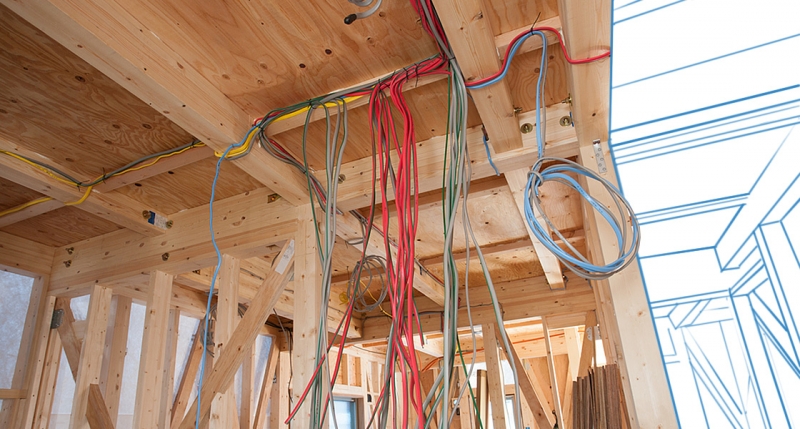

За древесными потолками и обшивками нельзя прокла­дывать кабель без защиты, также в ПВХ-рукаве. Фото: ShutterStock/Fotodom.ru

Более подробное управление по прокладке проводов и кабелей можно отыскать в ПУЭ 6-го издания, на которые приемущественно и ориентируются практики.

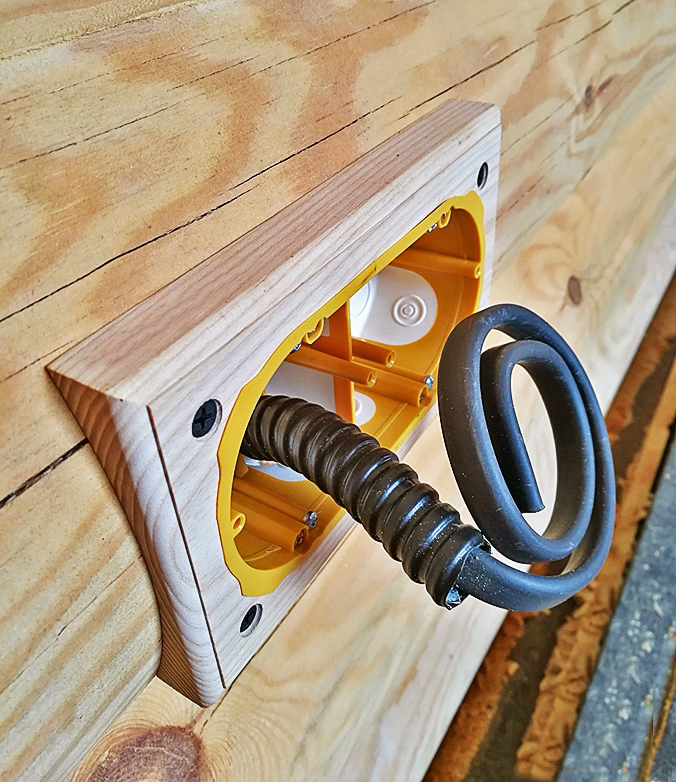

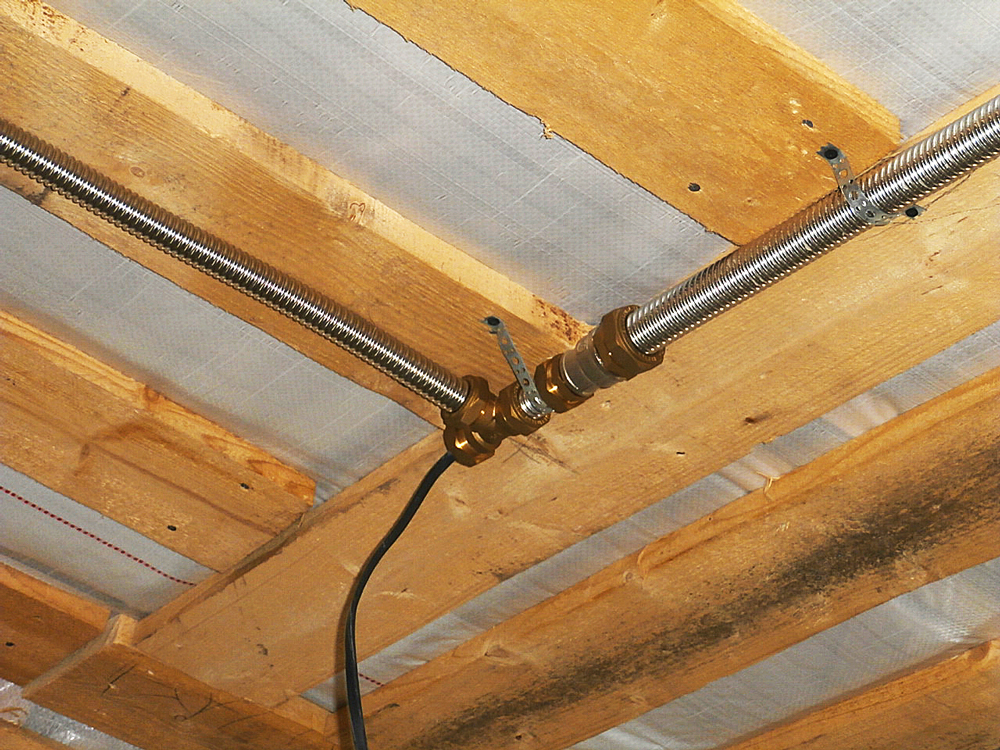

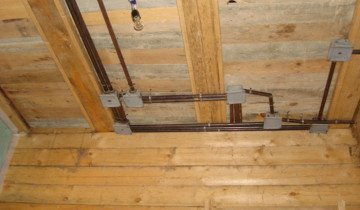

Сокрытую проводку делают в металлической трубе. Фото: naBrevno

Сокращённый вариант таблицы из главы 2.1 («Электропроводки») этого норматива, дополненный сведениями из некоторых пт той же главы, мы приводим в статье. Следует упомянуть также, что пункт 2.1.23 предписывает сохранить доступ к местам соединения и ответвления проводов, другими словами распределительные коробки должны устанавливаться открыто.

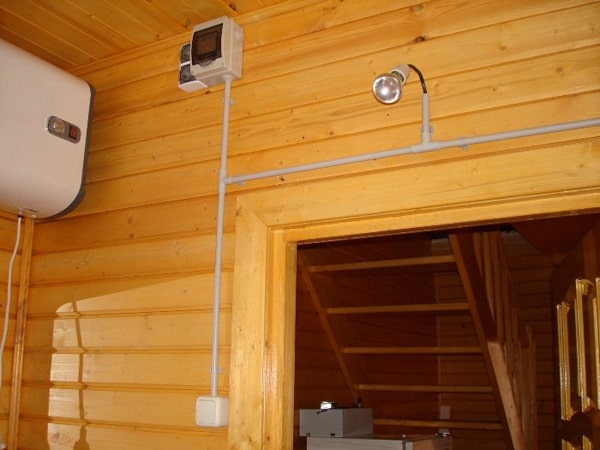

Открытую — на изоляторах и в кабель-каналах. Фото: naBrevno

Не считая того, сравнимо не так давно был принят ГОСТ Р53315-2009 «Кабельные изделия. Требования пожарной безопасности», в разделе 6 которого содержится требование применять в жилых помещениях кабель с маркировкой ВВГнг-LS (в негорючей изоляции, с малым выделением дыма).

Практическая реализация

Сейчас в брусовых и бревенчатых домах кабели прокладывают 3-мя основными методами — в укрытых железных трубах, на открытых изоляторах и в затратных кабель-каналах. Они различаются по лику проводки, также цены материалов и работ.

При любом методе прокладки кабелей цепи нужно оборудовать автоматами и УЗО, кропотливо рассчитывая номиналы этих устройств.

Хомуты. Фото: «Стройсвязьдеталь»

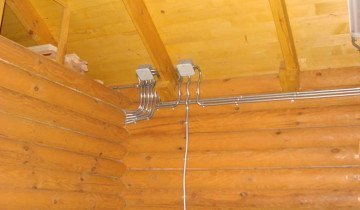

Сокрытую проводку в железных и медных толстостенных трубах делают, обычно, на шаге сборки сруба. Этот метод намного наращивает объём плотницких работ, осуществляется поэтапно совместными усилиями строителей и электромонтажной конторы. Задачка осложняется необходимостью учесть усадку стенок и возможность ржавления труб при контакте с увлажненной древесной породой. Не считая того, приходится применять особые врезные розетки и выключатели с металлическими стаканами, которые как минимум в два раза дороже обыденных и нередко поставляются только по заказу.

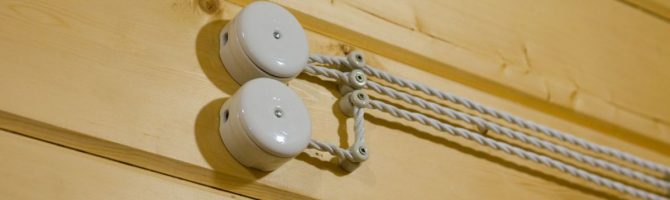

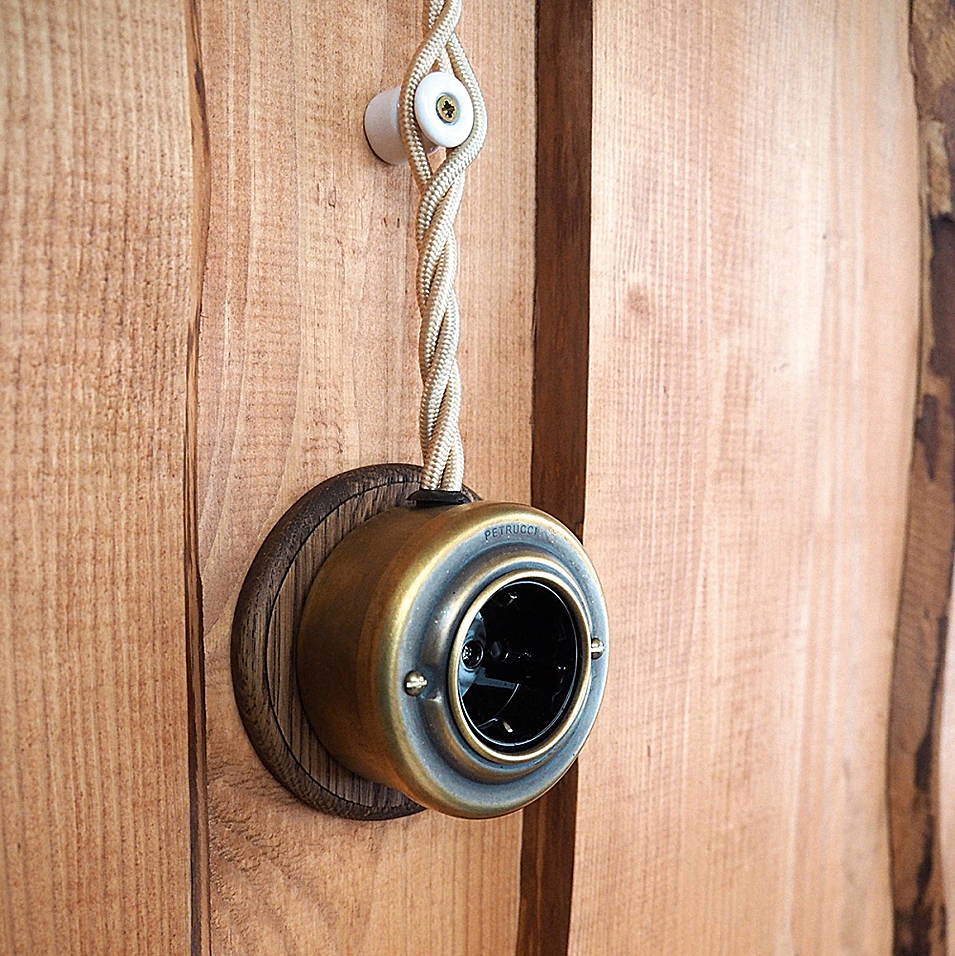

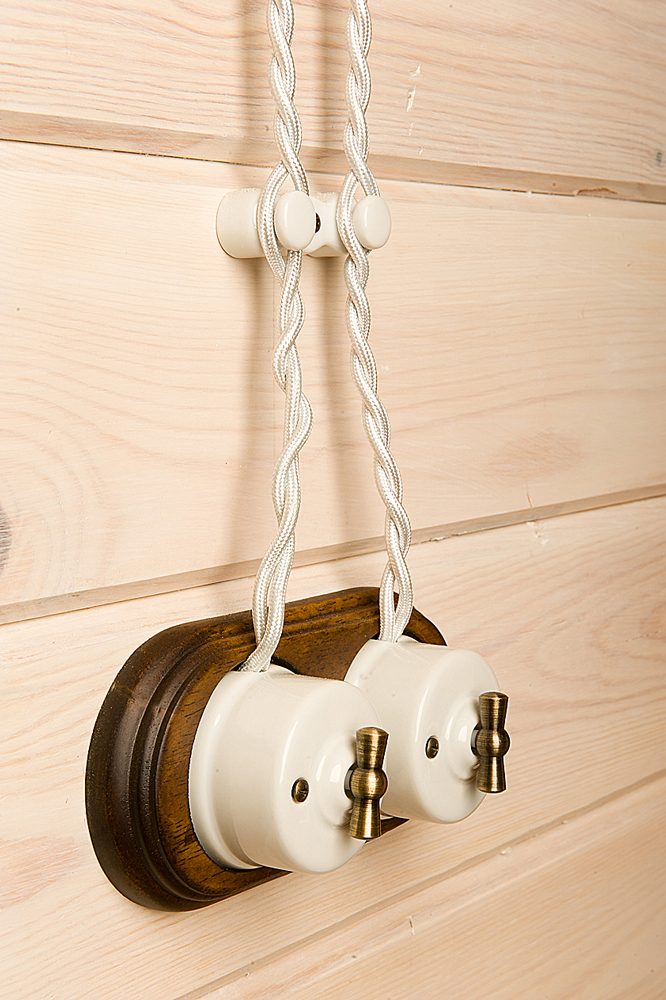

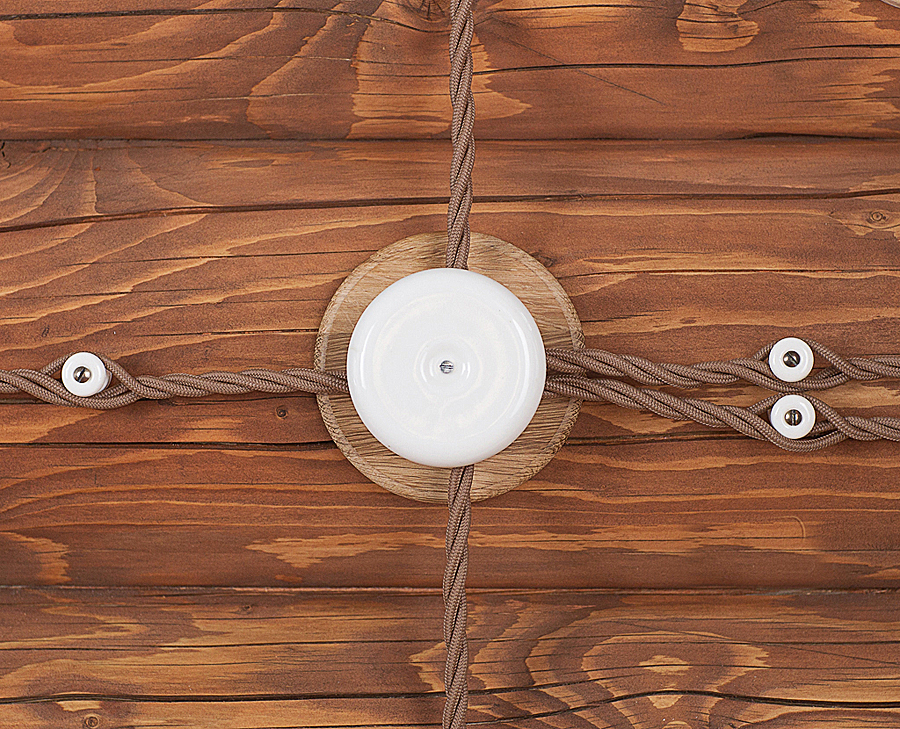

Провода на изоляторах и выключатели под старину отлично смешиваются с древесными стенками. Фото: Salvador

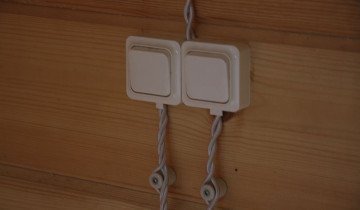

Открытая проводка на изоляторах отлично смешивается с обрубленными стенками (в особенности при оформлении интерьера в традиционном стиле и кантри). Витые провода (бывают нескольких цветов) и глиняние стаканы-изоляторы никак не дёшевы, но расходы на них компенсируются простотой монтажа. Если обойтись без стилизованных под старину розеток и выключателей, стоимость которых стартует от 1100 руб., а применять обыденные затратные изделия, то расходы на электромонтаж окажутся в 2–3 раза ниже, чем при сокрытой прокладке кабелей. При всем этом открытую сеть по мере надобности просто можно дополнить новыми линиями.

Недочет проводки на изоляторах в том, что она плохо защищена от механических повреждений, потому её следует монтировать на высоте более 2 м от пола (п. 2.1.52 ПУЭ-7) и оснащать все цепи в доме устройствами защитного отключения (УЗО) с током утечки менее 30 мА.

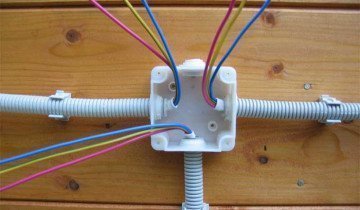

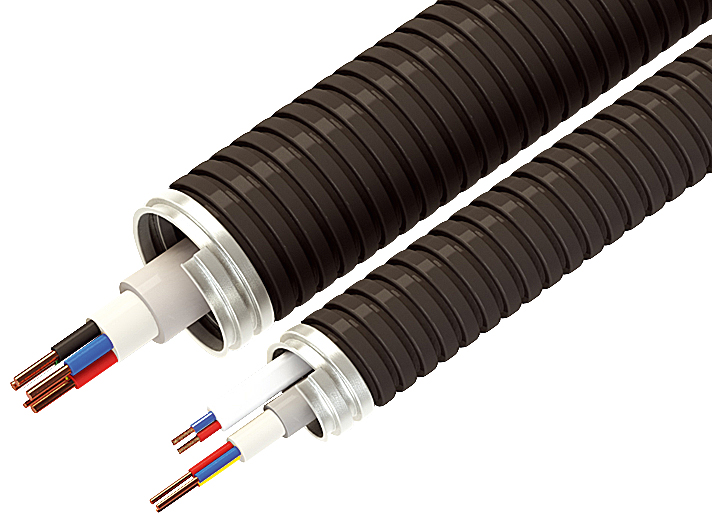

Гофротруба, в отличие от витого металлорукава, может владеть локализационной способностью и применяться в древесном доме. Её соединение и фиксацию следует делать при помощи резьбовых фитингов и хомутов. Фото: «Электрогарант»

Открытая прокладка в кабель-каналах. Это самый обычный и доступный вариант. ПВХ-короба обеспечивают резвое затухание кабеля при маленьком замыкании и хорошо защищают его от наружных воздействий. Сейчас многие производители выпускают серии электроустановочных изделий, кабель-каналов и особых аксессуаров, которые позволяют эстетично и неопасно выполнить открытую проводку в доме из бревна либо бруса.

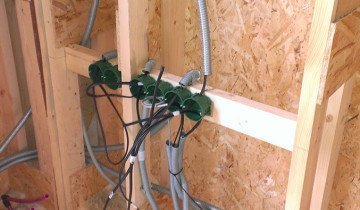

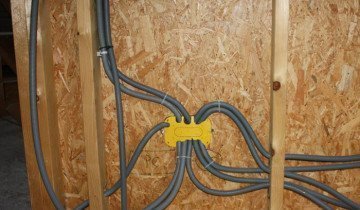

Что касается построек из СИП-панелей и других «каркасников» (которые нередко также относят к уровню древесных домов), то тут более неопасно вести проводку в толще трёхслойной внутренней обшивки стенок, выполняемой из гипсокартонных листов. При всем этом в среднем слое делают штрабы под кабели, таким макаром, последние оказываются разделены от сгораемой конструкции негорючим материалом шириной 10 мм — в полном согласовании с ПУЭ-6. В местах расположения врезных розеток и выключателей при всем этом следует делать подборку на увеличенную глубину и закрывать горючий теплоизолятор, к примеру, толстым слоем гипсовой штукатурки.

Беспроводные конструкции

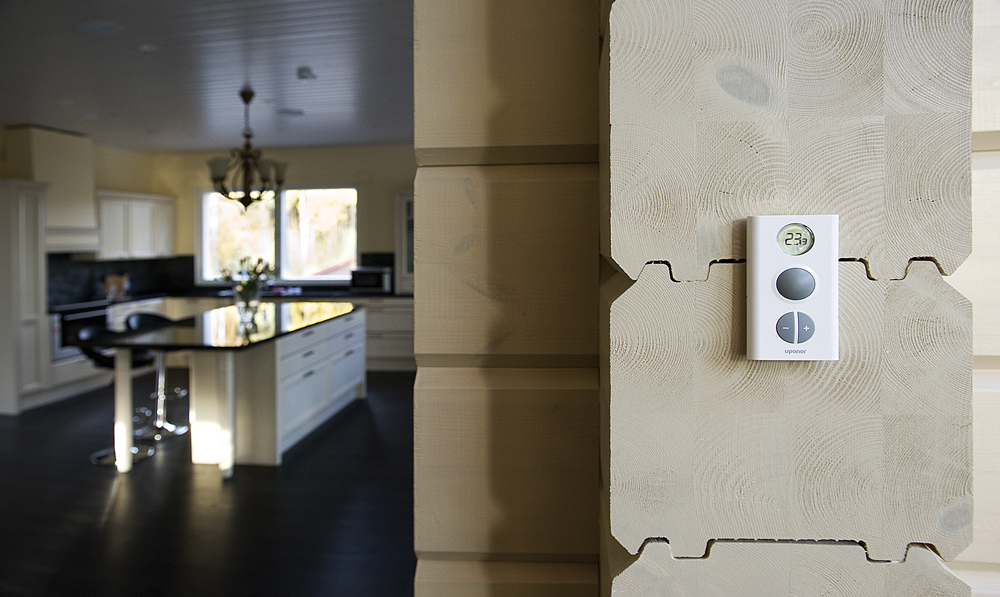

Существенно упростить электромонтаж в древесном доме и выполнить проводку безопаснее в пожарном отношении посодействуют беспроводные выключатели и регуляторы. Посреди них — одно- и многоканальные радиопульты и ИК-датчики, работающие от батареек (замена частей питания нужна раз в 5–10 лет), устройства, модифицирующие энергию нажатия в радиосигнал, также мобильные «девайсы», на которые установлены особые программы для контроля над домашней электрикой. Такие решения могут употребляться для управления определенными устройствами либо их группами (к примеру, жалюзи либо освещением) или заходить в систему «умный дом», контролирующую всю электрику в помещениях и на местности приусадебного участка.

Кому доверить электромонтаж

Очень принципиально, дабы проводку в доме монтировали не строители-разнорабочие, а проф электрики, знакомые с требованиями нормативов. Они проконтролируют качество девайсов, высчитают номинал защитных устройств, соберут щиток, надёжно изолируют соединения и выполнят установка электроустановок в согласовании с проектом.

Следует избегать соседства и контакта проводки, даже защищённой, с легковоспламеняющимися паро- и водоизоляционными материалами.

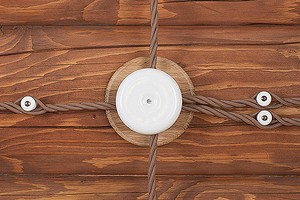

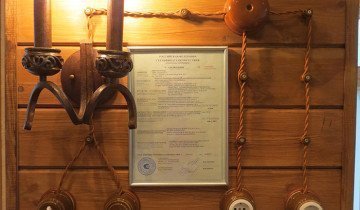

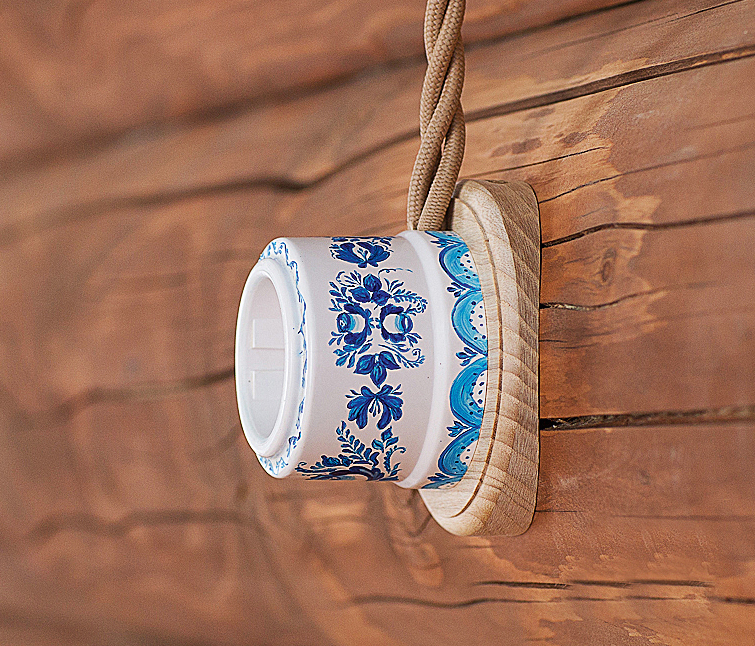

Ретро-проводка. Фото: naBrevno

Выбор метода прокладки проводов и кабелей по основаниям и конструкциям из сгораемых материалов по условиям пожарной безопасности (согласно ПУЭ-6)

* Незащищённые — провода, у каких отсутствует оболочка поверх электрической изоляции проводников (марки АПРТО, ПРД и др.). Защищённые — провода, имеющие поверх изоляции проводников герметическую оболочку (марки АПРН, ПРВД и др.).
** На расстоянии более 10 мм от сгораемой конструкции. При всем этом в местах прохождения стенок и перекрытий провода должны быть дополнительно защищены изолирующей трубой (п. 2.1. 59 ПУЭ).
*** Подкладка из несгораемых материалов должна выступать с каждой стороны провода, кабеля, трубы либо короба более чем на 10 мм. (При прокладке в закрытых нишах и пустотах, к примеру между облицовкой и стенкой, трубы и короба следует отделять со всех боков от сгораемых конструкций слоем несгораемого материала шириной более 10 мм — п. 2.1.40.)

Надежная и неопасная проводка в древесном доме своими руками

Болт Гвозди Молоток Отвертка Проводка и электричество Розетки Шурупы Шуруповерт

Некорректно установленная проводка в древесном доме является суровой угрозой, так как кроме риска поражения током существует еще возможность воспламенения материалов при маленьком замыкании. Как этого не допустить и смонтировать все уместно, вы узнаете в этой статье.

Составление схемы проводки в срубе и «заповеди» электрика

Все начинается с незапятнанного листа, на который наносится условный проект-схема размещения всех выходов сети. В большинстве случаев работу над проектом доверяют экспертам, но, по сути, это можно выполнить самому, если сруб маленькой. Для вас нужно будет расчитать материалы, которые пригодятся, количество и размещение розеток, выключателей, распределительных коробок. Располагать их можно как угодно, главное, дабы этот проект не нарушал главные СНиП и ГОСТ. Разглядим подробнее, что необходимо, а чего нельзя делать, составляя схему.

1. Необходимо располагать все устройства в доступном месте для последующего обслуживания, дабы к ним можно было добраться без применения спец инструмента. Счетчики, розетки, выключатели и даже распределители должны быть на видном месте.
2. По СНиП выключатели и розетки должны находиться в месте, которое не заслоняется томными предметами (шкаф, кровать, к примеру), также находится вдалеке от просто воспламеняемых предметов (штора, одеяло и другое). Высота от пола также имеет значение – нельзя располагать ниже, чем 100 см от напольного покрытия. Все выходы электросети должны быть отлично видимыми для безопасности.
3. Нужно так составить схему, дабы каждый электроприёмник мог подключиться без применения удлинителя – это уменьшит количество соединений, также значительно упростит последующую эксплуатацию всех устройств. Дабы было точно так, проводка в древесном доме должна быть сходу изготовлена с учетом места расположения всех устройств. Что касается норматива СНиП, то на каждые 6 квадратных метров площади должна быть 1 розетка. Допускается 3 и поболее розеток на кухне, но любая из них должна располагаться вдалеке от железных предметов (65 см), также от кухонного оборудования, а именно плиты, умывальника (55 см).
4. Полосы штробов должны быть только вертикальные либо только горизонтальные, дабы можно было просто их отыскать при последующем ремонте, также не разрушить их в процессе эксплуатации помещения. Если они будут идти наискось, тогда тяжело будет расчитать в каком месте на стенке можно повесить картину, выполнить выход на антенну либо провести веб. По ТУ нельзя располагать штробы наименее чем за 5 см от крепления гардин, за 15 см до потолка, также не ниже 20 см от пола.
5. Сокрытая проводка в древесном доме (если такая имеется) должна выходить в распределительную коробку, где будет подсоединяться к вводному кабелю. Нельзя соединять несколько проводов – вообщем не должно быть ни 1 соединения на 1 полосы провода. Их можно делать исключительно в распределителе либо конкретно на выходе электросети. Если вы не будете придерживаться этого правила, все контакты будут окисляться, подгорать, плавится. Линия из кусков длительно не служит, в особенности, если одна ее часть – алюминий, а другая из меди.

Перед тем как провести проводку в доме, у вас должен быть проект с учетом всех перечисленных выше требований и советов, по другому могут появиться трудности с поставщиком электроэнергии. Помните, что даже если вы не заказываете дорогостоящий установка у поставщика ресурса, то ваша работа будет проверяться на соответствие всем ГОСТ и СНиП. Дабы не переделывать позже, учтите сходу все требования и пожелания.

Подбор правильного инструмента и материалов

Сперва нужно запасти не только лишь удачный, но и неопасный рабочий инструмент для выполнения этой работы. Отвертка, молоток, дрель и все то, чем будет создаваться проводка в доме своими руками, должно быть с высококачественными изолированными ручками.

Направьте внимание на распределители – они могут быть 2-ух видов, пластмассовые и железные. Для сруба актуальнее будет взять 2-ые, так как они долговременные, не плавятся, крепкие, также их комфортно будет прикрепить шурупами к дереву. Не страшитесь попортить вид вашего подсобного помещения, покупайте большой распределитель – с ним намного удобнее работать.

Что касается кабеля, к его выбору нужно подойти трепетно, так как это – основная часть вашей проводки. Его сечение должно быть равно суммарной мощности всех электроприборов в доме +25% на всякий случай. Так как вы никогда не будете включать все приборы сразу (либо очень изредка), припас получится очень даже большой.

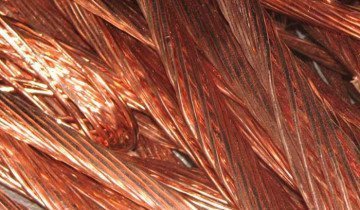

Если устанавливать узкий кабель – он будет греться, расплавляться, а оплетка сгорит через 1 месяц либо ранее. Что касается материала, то выбирать необходимо только медь. Алюминий становится ломким с течением времени, окисляется, имеет намного меньше пропускную способность при одинаковом сечении с медным кабелем.

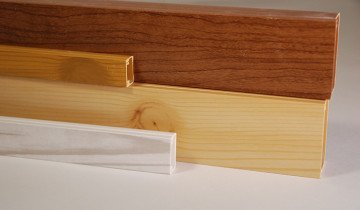

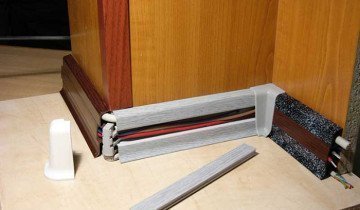

Кабельные каналы и плинтуса. Они предназначаются для того, дабы скрыть внешнюю проводку (внутренняя запрещена СНиП в срубах). Их лучше подбирать по цвету древесной породы, дабы не очень выделялись, размер избираем согласно количеству проводов, которые будут идти по стене. Розетки и выключатели можно приобрести на свой вкус – тут особенных требований нет, их количество тоже дело личное, сколько нужно, столько и ставьте.

Еще нужно приобрести СИЗы, изоляционную ленту, клипсы, гофры, крепежи для плинтуса (в большей степени шурупы). Может быть, необходимо еще пригодится незначительно лака, может быть морилка, если придется докрасить древесную породу после проведения работ.

Как выполнить проводку в доме за несколько часов – тщательно о монтажных работах

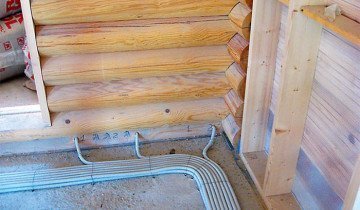

Для начала необходимо проложить основной кабель. Подводим его по каналам либо плинтусам до места, где его пора подымать по стенке (либо опускать, в зависимости как вы расположили его), направляем вертикально к розетке и условно прикрепляем скобами. Принципиально, дабы его длина была точно измерена.

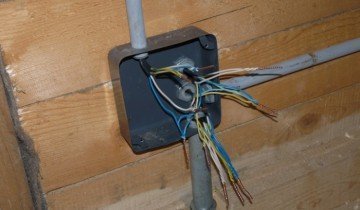

Дальше необходимо установить распределительные коробки. Их ставят в месте, где основной кабель делится на все выключатели и розетки. Необходимо поразмыслить о методе крепления провода в РК, обычно, мастера выбирают СИЗ – это более обычной и надежный метод, где контакты не окисляются, не расшатываются, комфортно крепятся. Кабель закручивается под креплением, разводится таким макаром, дабы края не смогли контактировать между собой. Можно еще применять обыденную скрутку с изоляционной лентой, но так делать не рекомендуется, так как срок ее эксплуатации невелик, в особенности при большенном нагревании кабеля, контакт может с течением времени пропасть.

Подсоединяем розетки и выключатели. Одна из главных обстоятельств, почему проводка в доме своими руками (в срубе) считается довольно легким процессом, является отсутствие необходимости делать штробы и места под розетки и выключатели. Они крепятся конкретно на стенку шурупами, таким макаром, их крепление занимает всего пару минут.

Сооружение электрощита

Это принципиальный шаг укладки проводки, так как нередко появляется необходимость обесточить помещение отчасти либо на сто процентов на некоторое время. Выполнить это без усилий поможет электрощиток с автоматами. Также он уберегает от поражения током, ведь при маленьком замыкании срабатывает автомат и отключает ток от полосы. В нем вы установите электросчетчик, дабы не выносить его раздельно на дом и не портить внешний вид, автоматы, подводку заземления, шины.

Повышенное внимание необходимо уделить вводному автомату, так как его установить нужно согласно наибольшему лимиту электроэнергии. Верный подбор в состоянии сделать спецы компании, с которой вы заключаете контракт на поставку электроэнергии. Например, на обыденный вводной кабель в 2.5 квадрата необходимо будет поставить автомат на 5.8 кВт – это стандартный расчет. Автоматы лучше устанавливать так, дабы воспользоваться можно было интуитивно. Другими словами, по порядку либо с условными обозначениями каждого помещения. Идеальнее всего, установить их различного цвета, дабы позже не путаться. Щит сооружают при входе в помещение либо в специальной подсобной комнате, если такая имеется в доме. Согласно СНиП, помещение для электрощита не следует загромождать большенными предметами, подход к нему должен быть всегда открыт.

Если вы сделаете все согласно аннотации, ваша проводка будет не только лишь действенной и долговременной, но и неопасной для вашей жизни, имущества.

Как выполнить проводку в древесном доме

Объективная статистика свидетельствует, что большая часть пожаров в древесных домах происходит из-за некорректно установленной проводки. Эти печальные истории повторяются у нас с упрямым всепостоянством, невзирая на жесткие требования строй норм и правил. Сейчас мы вновь вернемся к этой принципиальной теме , и, не претендуя на статус аннотации для самостоятельной работы, разберемся, какие конкретно правила электромонтажа необходимо соблюдать, дабы жизнь в древесном доме была комфортабельной и неопасной для всей семьи.

Эстетика на втором плане

Есть значительные и достаточно жесткие ограничения электромонтажа в древесном доме, хорошие от устройства проводки в городских квартирах. Строго говоря, такие работы должны делать квалифицированные спецы. Стоит с осторожностью оценивать и свои собственные способности, невзирая на умение починить выключатель и способность отличить ноль о фазы.

Строгие правила предписывают, что в древесном доме должна быть полностью исключена сама возможность возгорания кабеля с передачей открытого огня на древесные конструкции в случае недлинного замыкания. Свойства проводов и электроарматуры должны с достаточным припасом соответствовать суммарной потребляемой мощности на каждом участке проводки , даже с уч ё том пиковых нагрузок. Хоть какой критический нагрев кабельных соединений вообщем не допускается. Очевидно, неувязка эстетичности проводки в критериях древесного дома уходит на 2-ой план и даже не дискуссируется.

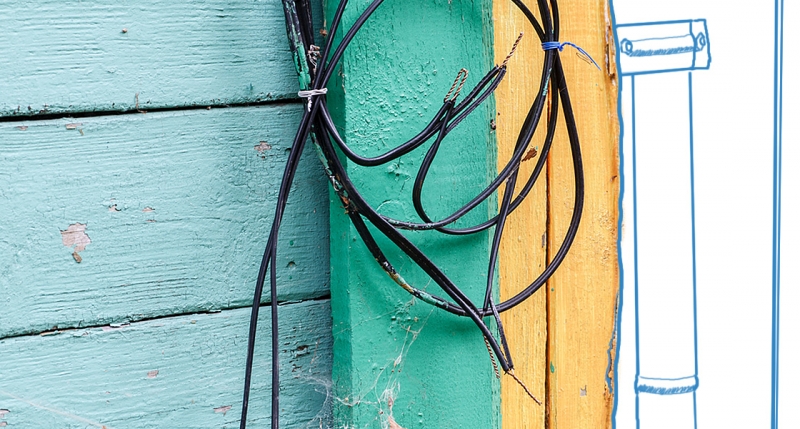

Вход электрической полосы в дом

Как ни удивительно, но личные застройщики нередко не присваивают значения значимости этого участка, сосредоточив свое внимание на внутренней проводке. А ведь ввод силового кабеля в дом, как это нередко бывает, мог проводиться очень издавна, по нормам, уже не подходящим современным требованиям. Оснащ ё нность домов электроприборами увеличилась, а сама кабельная линия подводки может безвыходно устареть. Такие «мины замедленного действия» можно созидать на фасадах многих домов невооруженным глазом.

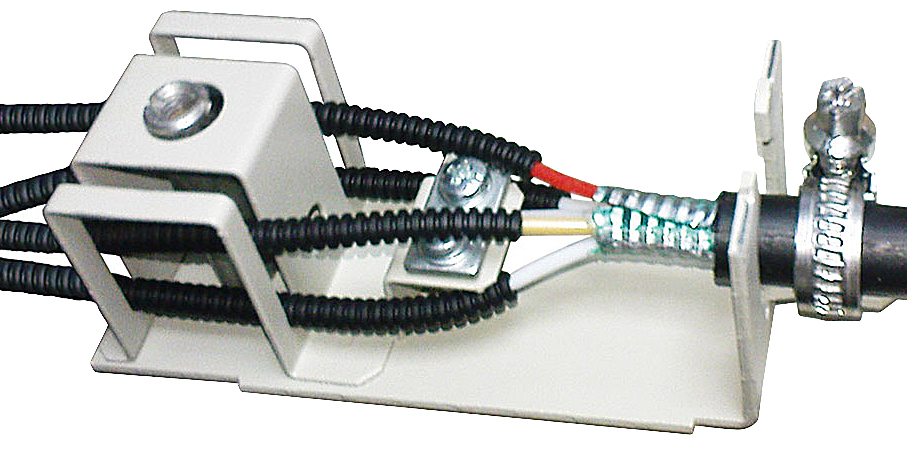

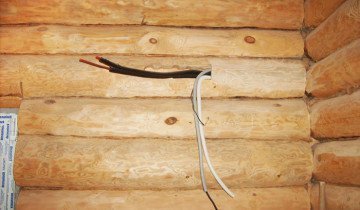

Направьте внимание на обрезки резинового шланга, через которые изготовлен проход кабеля в дом. Таковой «изолятор» с течением времени стареет, и в нем возникают мостики электропроводимости с критическим удельным сопротивлением. Появляются участки нагрева и искрения, а вблизи находятся высохшие доски фронтона… Вот с чего необходимо начинать.

СИП имеет достоинства и ограничения

Участок полосы от столба к дому на данный момент принято делать из провода сечением более 16 мм 2 . Для этого применяется самонесущий изолированный провод (СИП) с прочной оболочкой из сшитого целофана, устойчивого к уф-излучению и температурным перепадам. Служит таковой провод более 25 лет. Но, как говорится, вход в дом СИПу запрещен категорически, так как дюралевые кабели через сгораемые конструкции проводить неприемлимо по имеющимся правилам. Снутри дома применяются только медные проводники. Потому дюралевый кабель так и «зависает» на фронтоне, а из вводного автомата в дом заходит уже полностью законная медь. Заходит через железную толстостенную гильзу с регламентной шириной стены трубы. Для кабеля сечением до 4 мм² она должна быть более 2,8 мм, а для более массивных кабелей до 3,2 мм. Такие нормы исключают возможность прогорания стены трубы при маленьком замыкании.

Решаем делему до ВРУ

Более принципиальным участком считается линия от ввода в дом до вводно-распределительного устройства (ВРУ). Особенность его в том, что он оказывается незащищенным автоматикой от перегрузок либо маленьких замыканий и в большинстве случаев находится не на виду, а проходит через чердачные и подсобные помещения. Эту делему личные застройщики время от времени решают при помощи железной толстостенной трубы, если протяженность участка маленькая. Но хорошим решением будет установка защитного автомата в герметичном боксе перед входом полосы в дом. Порог срабатывания этого вводного автомата подбирается на шаг выше, чем у основного, который устанавливается на ВРУ. Если на вашем щитке установлен общий автомат в 25 А, то на внешнем необходимо установить 32 А.

Требования к распределительному щитку

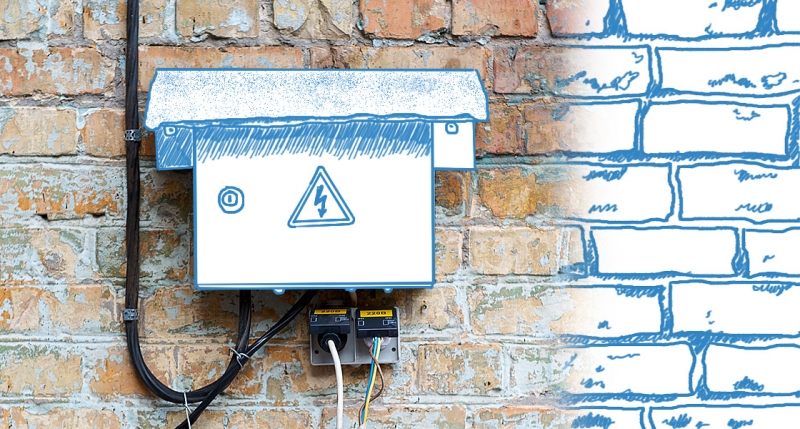

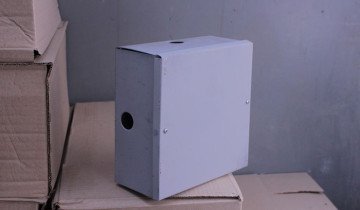

Силовая линия от ввода в дом всегда и без всяких ответвлений приводит к распределительному щитку — ВРУ. В большинстве случаев это железный либо пластмассовый бокс с модульными гнездами для размещения электросч ё тчика и дополнительных устройств защиты. В нем неотклонимы DIN-рейка для защитных автоматов и две шины: нулевая и контура заземления. Размеры распределительного бокса правилами не регламентируются, но лучше не сберегать, а устанавливать модель с расчетом на предстоящее расширение электрооснащенности дома.

Каждой полосы – свой автомат

Снутри вводного щитка на DIN-рейке устанавливают однополюсные АЗ. Их количество находится в зависимости от разделения дома на зоны, и для каждой будет служить свой автомат определенной мощности. Обычно выделяют в отдельные зоны кухню, мастерскую, одну либо несколько комнат, где также можно поделить полосы на освещение и розеточную группу. Отдельной зоной можно выполнить электроснабжение гаража и хозяйственных зданий, освещение двора и наружные розетки. К расчету мощности автоматов необходимо подходить персонально, соблюдая правило, что она должна гарантировать срабатывание при перегрузке на самом слабеньком участке. Помните, что чем меньше номинал автомата, тем выше безопасность эксплуатации полосы. Если розетки в группе имеют допустимый предел в 16 А, то и автомат не должен превосходить эту нагрузку.

Ток утечки увидит УЗО

Устройство защитного отключения электропитания срабатывает при выявлении тока утечки. УЗО вправду накрепко охраняет человека от поражения током при дефектах электроприборов и не допускает аварийных ситуаций в сети. На участках с завышенной влажностью (кухни, бани, ванные комнаты и гаражи) эти устройства должны быть непременно. При подборе номинала УЗО учитываются общая нагрузка участка (наибольший ток) и ток утечки. Этот устройство может устанавливаться и на всю внутреннюю сеть, но в данном случае будет трудно найти источник возникающей трудности.

Значение индекса НГ

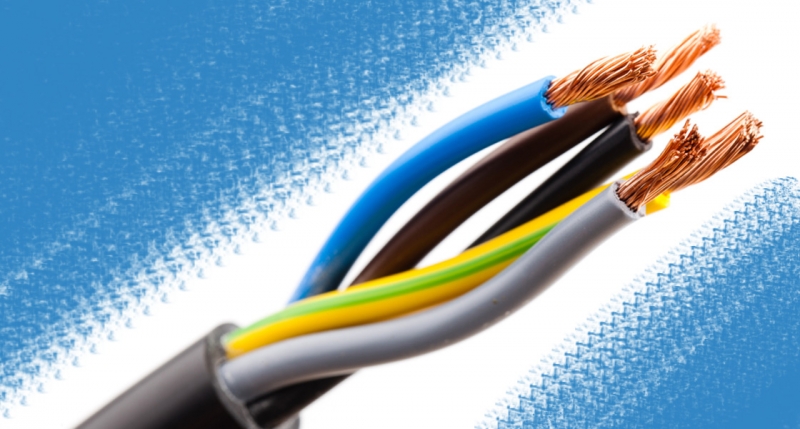

В древесном доме правилами разрешено применять кабель ВВГнг. Дополнительный индекс «нг» значит негорючесть его изоляционного покрытия. Таковой кабель вполне соответствует требованиям к стационарной проводке снутри древесных строений. Для большей надежности его рекомендуется протягивать в гофрированной полимерной трубе из самозатухающего не поддерживающего горения материала. В древесном доме это правило применимо безо всякого исключения , на всех участках внутренний разводки.

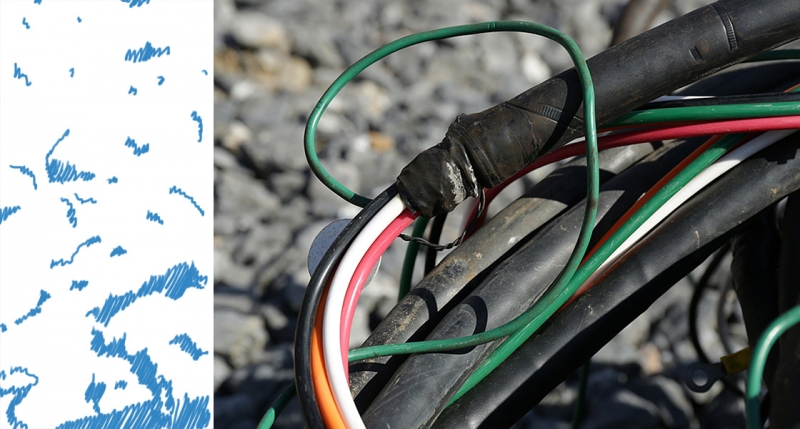

Откажемся от скруток

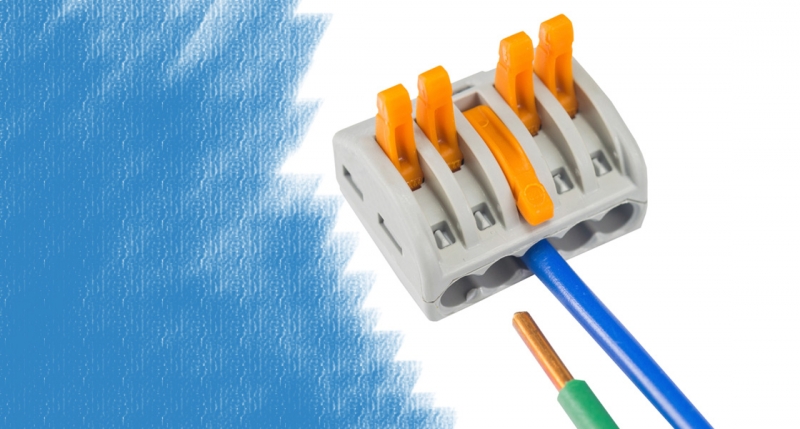

В древесном доме наши классические скрутки должны быть полностью исключены. Допускается только пайка медных проводов с неотклонимым закрытием обнаженной части пластмассовыми колпачками. Надежным решением будет внедрение винтообразных клеммных соединений либо пружинных по типу экспресс-клемм WAGO.

Это обеспечивает надежный контакт , и подходящий уровень защищенности от маленьких замыканий. Неплохим тоном в оформлении древесного дома должно быть наличие открытой проводки. Это может стать и модным трендом в ретро — стиле, а использование фарфоровых изоляторов вообщем присваивает всей обстановке необыкновенную привлекательность. И безопасность, добавим мы в заключение наших советов.
