Элемент заземления в личном доме, это защита человека от вероятного поражения электрическим током. Как выполнить контур заземления в личном доме своими руками очень верно и без ошибок, приведем фото и схемы и разглядим данный вопросы со всех боков в данной статье. Для начала Для вас следует знать, что такое заземление, также что такое контур и зачем он вообщем нужна.
Принято считать сопротивление человека 1 кОм (1 000 Ом). Чем меньше сопротивление, тем лучше. Как помним из школьных учебников по физике, электрический ток идет по меньшему сопротивлению. Если произойдет аварийная ситуация (повреждена изоляция кабеля, и он пробивает на корпус стиральной машины), то при прикосновении человека к ней, электрический потенциал уходит в землю, а не в человека. Сейчас вы осознаете зачем необходимо заземление и как принципиально выполнить его отменно.
Заземление – намеренное соединение не токопроводящих частей оборудования со особым устройством. Оно может быть защитное и рабочее. В личном доме оно делает функции защитного. Категорически нельзя соединять под один болт защитный (земля) и нулевой защитный проводник (рабочий ноль).
Что дает контур заземления и зачем нужен
Это надежная защита от поражения электричеством. Есть несколько главных обстоятельств, по которым Для вас может потребоваться установка данной конструкции:
- Обеспечение защиты от поражения током от прикосновения к неисправному электроприбору (220В).
- Понижение уровня высокочастотных магнитных помех, которые излучаются бытовыми устройствами и инженерной сетью в личном доме.
- Обеспечение неопасной работы электрических устройств и инструментов работающих в критериях высочайшей влажности, что само по себе небезопасно и просит защиты (посудомоечные машинки, водонагреватели).
- Избавление от помех и шума в электросети Вашего дома.
Без контура заземления в личном доме навряд ли получится обойтись, а если его не установить, то увеличивается риск получить травму от удара током.
Как смотрится и из чего состоит контур заземления

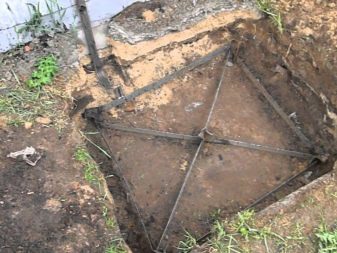

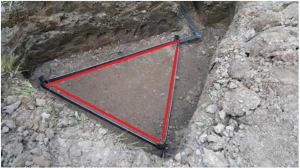

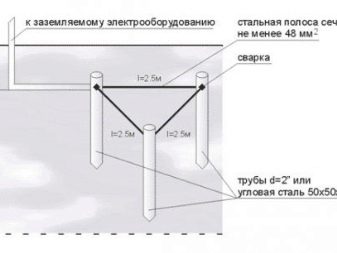

Практически всем известна информация, что контур заземления в личном доме своими руками делают в виде треугольника, хотя так бывает не всегда. Давайте разберемся по порядку. Во дворе личного дома нужно выполнить разметку в виде треугольника либо прямоугольника (для надежности). Дальше по этой разметке копается траншея. Ее глубина должна быть более 50 см. По концам забиваются заземлители (вертикальные электроды) и соединяются между собой металлической полосой с помощью сварки. Расстояние между вертикальными электродами должно быть не меньше, чем сам вертикальный заземлитель, а его длина более 1.5 метра. Материал, из которого он выполнен, должен соответствовать ПУЭ табл. 1.7.4. Это есть контур.
Принципиально не разносить электроды на огромное расстояние по другому поверхность моделируемой площади нарушится, и эффективность заземляющего устройства уменьшится в 10-ки раз.

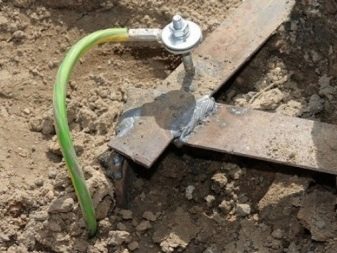

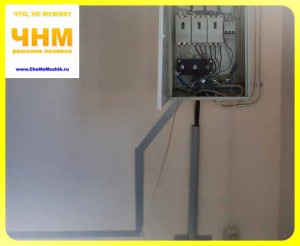

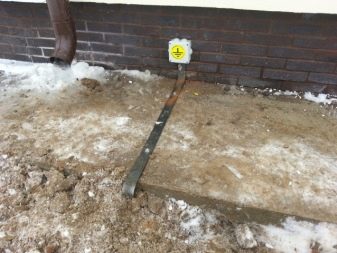

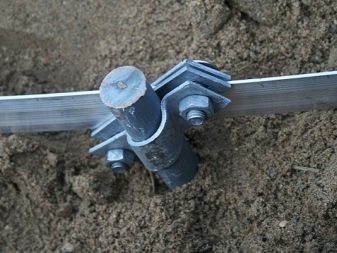

Далее выводится горизонтальный заземлитель и соединяется (сварка либо болтовое соединение) с вводным распределительным щитом. В главном его ведут по периметру дома, дачи либо гаража. Его нельзя скрывать под штукатуркой либо другим методом.

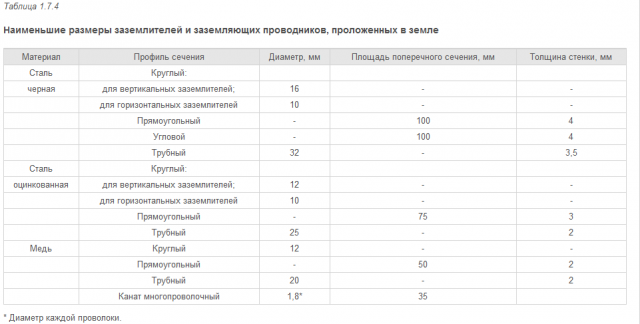

Таблица 1.7.4.

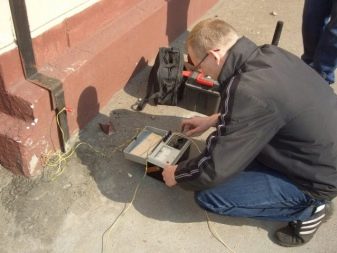

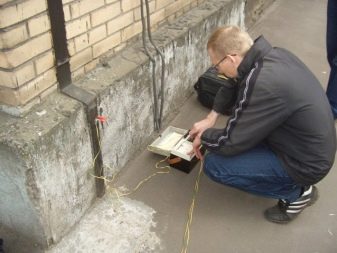

Как видно ничего сложного в устройстве контура заземления личного дома нет, но по окончанию монтажа Вы должны проверить качество работ. Для этого необходимо вызвать электроизмерительную лабораторию — они проверят сопротивление заземляющего устройства.
От чего зависит сопротивление контура и как его прирастить
Есть несколько черт, от которых впрямую зависит сопротивление контура заземления личного дома и их принципиально учесть, если Вы желаете выполнить его своими руками на своим участке:
- Свойства грунта;
- Количество вертикальных заземлителей (электродов);
- Длина электродов и их материал.
Если сопротивление не соответствует норме, то нужно добавить вертикальные заземлители, в неприятном случае этот контур просто кусочек железа, закопанный в землю. Их может быть один, два и т.д. до того времени, пока сопротивление не достигнет подходящего параметра (в личном доме 220/380 должно быть менее 30 Ом). Это будет 3-ий защитный проводник в розетке, который соединяется с корпусом электробытового устройства (холодильник, стиральная машина).
Дальше разберем ещё один вариант, который подойдет для маленькой местности.
Модульное заземление
Если во дворе дома недостаточно места, то необходимо выполнить модульное заземление. Его схема приведена ниже, из неё становится ясно, как смотрится и из чего состоит данный вариант.

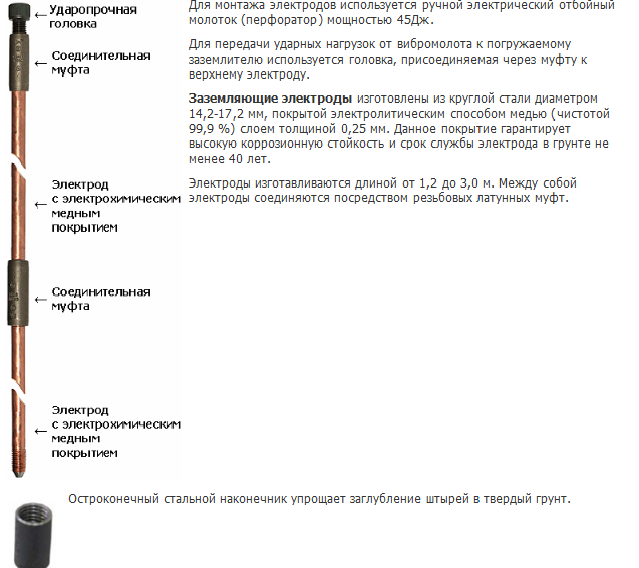

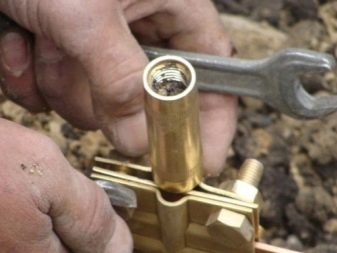

В этом случае в одну точку с помощью перфоратора вбиваются вертикальные электроды из омедненного железа. Их длина разная, но в главном 1.5 метра, соединение между собой болтовое. Удобство монтажа и простота, главные плюсы модульного заземления.
Во что обойдется установка контура и как произвести расчеты
Сметная цена для производства контура заземления в доме своими руками рассчитывается исходя из цены и количества материала израсходованного для монтажа, а так же цены работ по сборке и пусконаладочным работам.
Для расчета возьмем стандартный вариант:
- Цена 9 метров уголка 50 х 50 (3 заземляющих электрода по 3 метра);
- Цена 9 метров железной пластинки (3 стороны равнобедренного треугольника по 3 метра);
- Цена железного провода для подведения шины заземления к месту рассредотачивания;
- Цена проводимых земляных работ для производства контура;
- Сварочные работы по сборке;
- Пусконаладочные работы электротехнической лабораторией.
В различных магазинах цены на материалы различаются, но для примерной оценки цены сможете выискать информацию о цены всех этих материалов в различных интернет-магазинах.
Видео
В конце статьи мы по привычке добавляем полезное видео — как выполнить контур заземления в личном доме своими руками. Приятного просмотра!
Предупреждение! Не вздумайте в розетке делать перемычку между нулевым рабочим проводником (ноль) и заземляющим контактом. Тот, кто для вас это рекомендует не электрик. Чем отличается заземление от зануления и какие типы бывают, более тщательно рассмотрено в отдельной статье.
Как выполнить контур заземления, заземление дома, на даче своими руками
Э нергообеспеченность нашей жизни растет с каждым годом. Возникают новые все более массивные бытовые приборы, и все почаще появляются вопросы — как выполнить заземление в доме, на даче своими руками и как верно подключить заземление. Не так давно о заземлении электроприборов речь шла разве лишь на каких-либо производственных объектах, магазинах, а на данный момент контур заземления далековато не праздная коммуникация для обыденного жилого либо дачного дома и выполнить его можно своими руками.
Содержание
1. Подключение провода заземления.
2. Контур заземления своими руками.
3. Советы по устройству контура заземления своими руками.
4. Вопросы по устройству заземления (контура заземления).
Подключение провода заземления
При подключении электрических устройств к каждой розетке, кроме проводов питания (в быту применяется однофазовый переменный ток, соответственно провода будут «ноль» и «фаза»), нужно подвести и 3-ий провод. Если нулевой и фазный провод имеют свое начало на щите учета, то 3-ий провод, провод заземления подключается конкретно к контуру заземления. Распределительный щит при всем этом, заземляется прежде всего.
Если вы интересуетесь, как выполнить контур заземления своими руками, то у нас вам две анонсы, отменная — устройство контура заземления работа не непростая, нехорошая — что бы выяснить, верно ли изготовлен контур, нужен особый устройство — омметр, замеряющий сопротивление выполненного изделия. Брать этот устройство для применения один раз глупо, ну и стоит он дорого.
Выходом может послужить воззвание в специализированную фирму либо к знакомому электрику, как минимум, для вас подскажут в каком направлении двигаться. Либо взять на время, у кого-нибудь омметр с надлежащими приспособлениями — как правило это два электрода разносимые на расстояние до 25 метров, между которыми и контуром фактически и делаются замеры. Произвести застыл легко, у вас на это уйдет навряд ли больше часа, с учетом времени подходящего на исследование аннотации к устройству.
Контур заземления своими руками

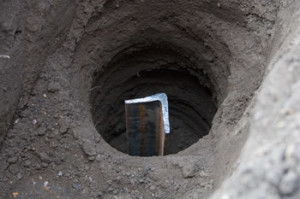

Контур заземления в самом ординарном и обычно достаточном для заземления личного дома, (дачи) варианте, представляет собой три железных электрода вбитых на глубину 1.5 — два метра. Между собой эти электроды соединяются на сварке при помощи металлической полосы 40 х 4 мм, в последнем случае, арматурой поперечником 12 — 14 мм. К одному из этих стержней — электродов, приваривается болт с гайкой, к которому будет прикрепляться провод заземления. Время от времени, если контур выносится на маленькое (три — 5 метров) расстояние от дома, соединение контура и щита учета осуществляется таковой же железной полосой. В данном случае, полоса обычно крепится к щиту болтом поперечником более 10 мм. При всем этом к полосе болт должен быть приварен.
Рекомендую: Энергия грядущего либо Солнце по проводам
Разноска электродов зависимо от вида грунта может колебаться от метра до 3-х. В общем виде, чем более грунт насыщен водой, тем поближе можно ставить электроды и тем на наименьшую глубину их можно забивать.
Кстати, что бы не экспериментировать, можно не полениться и сходить в наиблежайшее энергоуправление и, не заходя в высочайшие кабинеты, побеседовать с дежурными электриками, какие свойства контуров заземления обыкновенны для вашего региона.
На данный момент в продаже имеются разные типы готовых комплектов для устройства контура заземления. Обычно это железные омедненные электроды, собираемые на резьбовых соединениях. Эффективность такового набора высока, но к огорчению и стоимость еще выше!
Советы по устройству контура заземления своими руками
Есть одна хитрость при устройстве заземления на даче либо в пригородном доме — даже если грунты исходя из убеждений устройства заземления смотрятся очень плачевно (примером таких грунтов могут служить супеси, мергели, известняки, песочные грунты, грунты, имеющие низкую влажность), электропроводность их можно повысить. Для этого в месте устройства контура, в грунте сверлят несколько скважин, в которые заливают крепкий соляной раствор.

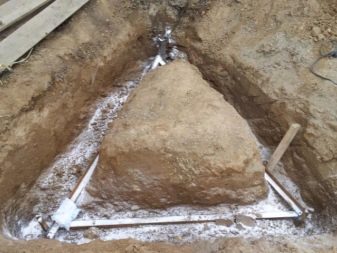

Устраивая заземление в доме либо на даче, время от времени электроды не забивают, а закладывают в за ранее пробуренные скважины. В данном случае, после монтажа электродов, заполнить скважины можно грунтом (желательно суглинком), смешанным с солью. Эти мероприятия довольно отлично понижают сопротивления вашего заземляющего контура, но, к огорчению и более отлично способствуют коррозии электродов. Все же, даже в данном случае контур заземления изготовленный своими руками прослужит для вас долгие и длительные годы, обеспечивая безопасность вам и ваших близких.
Вопросы по устройству заземления (контура заземления)
Так же на веб-сайте есть информация о том как выполнить зануление, установить розетки и выключатели, устроить проводку. Задавайте вопросы в комментах или по почте. Присылайте Ваши работы, фото, мы опубликуем их на веб-сайте. Заказывайте работы спецам! Поддерживайте проект! Фурроров Для вас, Добра Вашему Дому!
Оставляйте ваши советы и комменты ниже. Подписывайтесь на новостную рассылку. Фурроров для вас, и добра вашей семье!
Как выполнить заземление газового котла в личном доме?
Вопрос отопления в личном доме стремительно решается методом монтажа газового оборудования. Его главной частью является газовый котел, призванный подогревать теплоноситель (обычно воду), используя природный газ. Установив такое устройство, хозяева дома сформировывают независимую систему подогрева, которая позволяет регулировать тепло в отдельных частях строения. Но эксплуатацию нереально начать без подготовительного заземления – установки соединительного элемента между землей и электроприбором. Электрический ток по заземлителю будет направляться в грунт, который без особенных заморочек его нейтрализует.
Зачем нужно заземление?
Без таковой процедуры, как заземление, неопасно применять газовый котел не получится. Дело в том, что такие устройства, обычно, делаются из металла либо же имеют железные части, к примеру, кожух, а этот материал характеризуется появлением статического напряжения. Появляющиеся заряды сформировывают электрическое поле, которое оказывает влияние на электронную систему котла, отвечающую за управление. Другими словами, при отсутствии заземления деятельность данной составляющей может быть нарушена. Выйдет из строя или вся система, или ее отдельные элементы, такие как плата.
Также следует добавить, что данная процедура устраняет и жителей дома от воздействия статистического электричества. Заряды хотя почти всегда и не небезопасны, но очень болезненные, потому еще приятнее находиться под защитой от электрического тока. Не считая того, поможет она и предупредить поломки: из-за скачков напряжения могут появиться задачи с платой.
В конце концов, что важно, игнорирование заземления котла может привести к тому, что он просто взорвется.
Электрическое поле нередко приводит к самовозгоранию объектов, функционирующих, благодаря газу и под давлением, и, как итог, происходит взрыв. Заинтересуются незаземленным котлом и представители газовой службы и, полностью может быть, выпишут валютные штрафы.
Выбор заземлителя

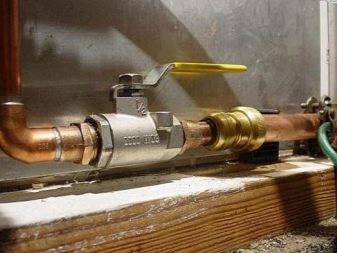

Вообщем, существует два метода провести заземление газового котла в личном доме, которые осуществляются зависимо от выбора заземлителя. Заземлитель — это составляющая заземляющей конструкции, которая является электродом, впрямую соединяющимся с землей. В первом случае – естественного заземления – применяются уже смонтированные конструкции, которые контактируют с землей. К примеру, это может быть кусок цокольного этажа, трубопровод и другие коммуникации. Производятся они из металла либо железобетонных частей. Но при заземлении газового котла нужно соблюдать как минимум две стыковки с отдельными кусками заземлителя, и применять для этой цели трубы канализации, газа и отопления воспрещается. Потому в большинстве случаев предпочтение отдается искусственному заземлению
Во 2-м случае используются железные трубы, уголки, полосы или другие детали, специально предназначенные для этой цели. Они должны быть обработаны особым образом: покрыты медью либо цинком. Данные элементы контура нужно зарыть в землю вертикально (так система сумеет работать и при замерзшем слое земли в холодное время года) и подсоединить к котлу как минимум в 2-ух местах.
Другие детали контура, поточнее, материал, из которого они изготовлены, будут выбираться зависимо от уровня сопротивления. Это относится и к шинам, и к трубам, которые станут электродами. Шина воспринимает форму полосы, она изготовлена из меди или стали (алюминий категорически запрещен). Принципиально знать, что все элементы непременно обязаны иметь противокоррозийную защиту: можно пользоваться оцинковкой, омеднением либо обыкновенной противокоррозийной пастой. Штырьки и шина будут соединяться между собой методом точечной сварки.
Кроме частей самого заземлителя, принципиально направить внимание и на имеющуюся землю. Если это ил, то сопротивление частей контура не может быть больше 10 Ом, если это песок – то значение возрастает до 50 Ом. Ужаснее всего соответствуют требованиям монтажа заземлительного контура камень и скальный грунт.
Если гласить о других параметрах, то провод, которому следует идти от щитка газового котла к контуру на улице, должен владеть определенным сечением. Если он выполнен из меди, то цифра составляет 10 мм квадратных, если из алюминия – 16 мм квадратных, а стали – 75 мм квадратных.
Аннотация по заземлению

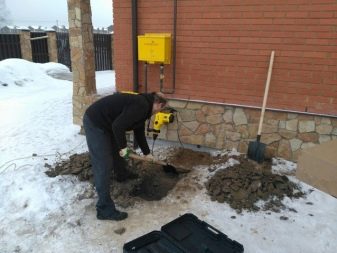

Заземление газового котла в личном доме проводится по определенной аннотации. Все начинается с того, что на грунте выкапывается макет контура. Выбранное место должно находиться на определенном расстоянии от фундамента дома: не меньше 1 метра, но и менее 5 метров. На этой площадке после проведения заземления нельзя будет строить какие-то строения, сажать цветочки и растения, ну и в целом находиться там человеку категорически не лучше. Идеальнее всего огородить все каким-то заборчиком (в том числе и шину, ведомую к дому) и украсить место каким-то статичным объектом, не требующим особенного внимания.

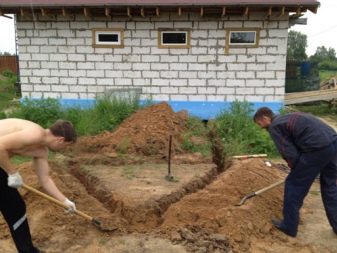

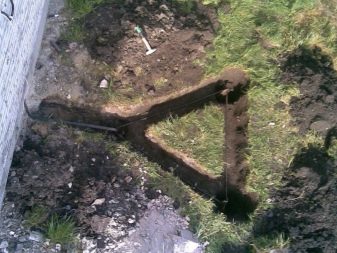

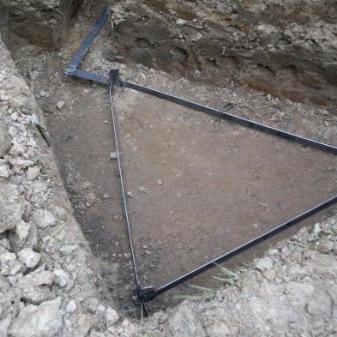

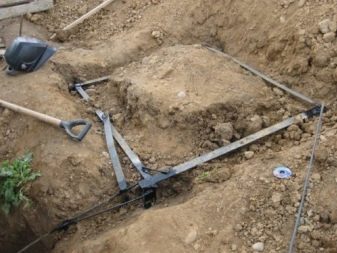

Обычно контур смотрится, как равносторонний треугольник, стороны которого составляют примерно 2,5 метра. Глубина канавки должна приравниваться 50 сантиметрам, а ширина варьироваться от 35 до 40 см. Потом по углам формируются выемки, в которые на глубину до 2-3 метров вбиваются железные уголки либо трубы. Характеристики заземлителей таковы: длина примерно 3 метра, а площадь поверхности – 60 на 70 мм. Забивать их необходимо таким методом, дабы над дном канавки «высовывалось» около 15 см. На следующем шаге данные уголки соединяются с шиной, другими словами со металлической полосой. Ее размеры составляют 40 на 4 мм. Данная полоса станет горизонтальным заземлителем.

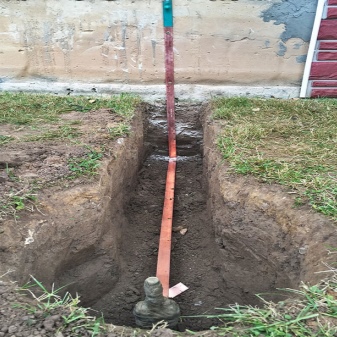

Как правило это происходит методом сварки. Вырывается траншея, которая идет до цокольного этажа дома, где размещен котел. По ней идет такая же горизонтальная полоса, которой предстоит «возвыситься» над землей примерно на полуметра в месте, где она подходит к дому. С той стороны, где находится строение, необходимо будет прикрепить шпильку и прикрыть ее защитным коробом, лучше из ПВХ.
В конце концов, как траншея, так и канавка хорошо маскируется землей – на поверхности не должно остаться фактически ни 1-го элемента, только кусок металлической полосы со шпилькой. Данную местность даже можно как-то огородить. Шпилька крепко соединяется с проводами, идущими от щита, а железная полоса в эталоне приваривается к цокольному куску дома. Величина сопротивления стандартной системы заземления газового котла не выходит за границу в 4 Ом, что вполне удовлетворяет официальным требованиям.

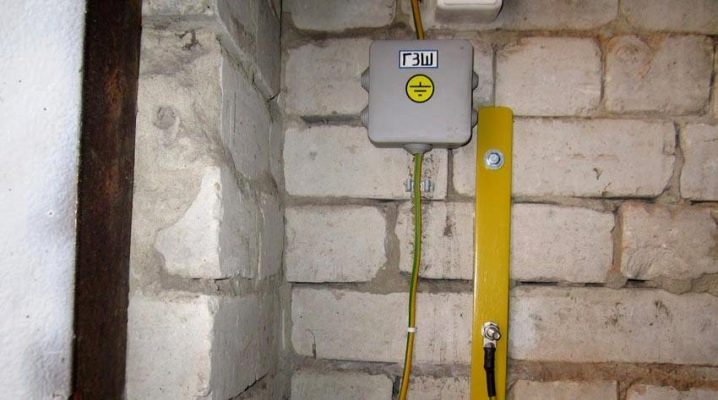

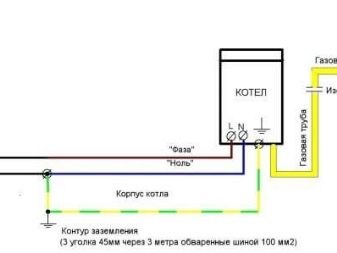

Дабы корректно подключить сделанный контур к силовому щитку, можно пользоваться заземляющим проводником. С одной стороны он закрепляется на цокольном уровне строения, а с другой – присоединяется к защитному нулю щитка.

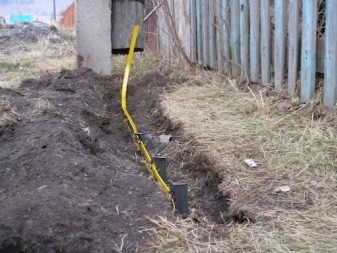

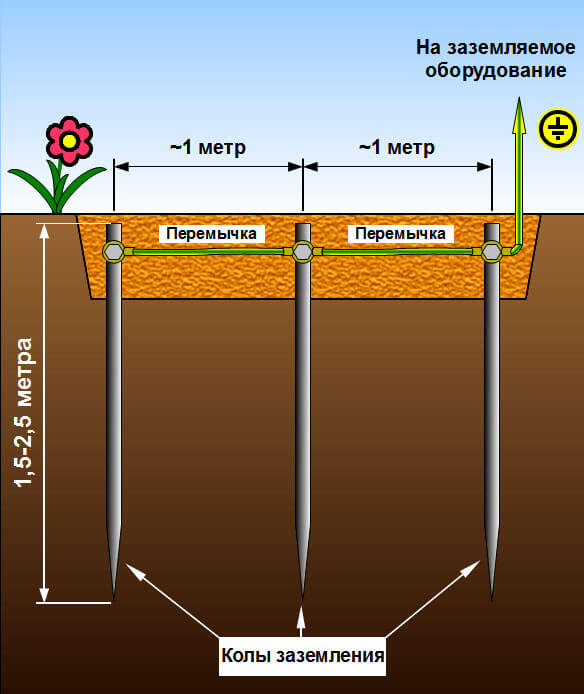

В этом случае, когда на местности не хватает места для формирования треугольного контура, можно ограничиться линейной устройством. Для нее предстоит выкопать четырехметровую траншею и заполнить ее 3-мя электродами, которые разместятся на глубине от 1,5 до 2,5 метров. Между ними расстояние составит порядка 2 метров. По идее контур можно выполнить и в форме квадрата, и трапеции, и многоугольника, главное – сохранять общую схему соединения.
Стоит знать, что готовый набор для производства заземляющего контура имеется в продаже. Он состоит из обработанных медью железных стержней, один край которых заострен так, дабы без заморочек входить в грунт. В наборе имеется и средство, которым предстоит обработать элементы, дабы защитить его от коррозии. В конце концов, в наличии и соединительные элементы, выполненные из латуни.
Но при наличии свободного времени, определенных способностей и познаний данную систему можно организовать своими руками. Непременно, это займет больше времени, но если самому выполнить все детали, то можно существенно сберечь. В любом случае важен итог – проверка контура со стороны газовой службы должна пройти без приреканий. Во время данной процедуры будет изучен и коэффициент сопротивления грунта, и его проводимость. Определенные требования будут зависеть от ПУЭ, согласно которому осуществляется проверка.
После визита профессионалов будет выдан пакет документов, включающий в том числе техотчет о проведении тестирования, несколько протоколов, перечень документации и другие принципиальные данные. С этим актом уже можно обращаться за подключением дома к магистральному газопроводу. Общая цена проведения данной процедуры будет зависеть от типа земли, от материалов, из которых делаются электроды, от материала проводов и их толщины и, в конце концов, типа заземления: естественного либо искусственного.
