Выполнить фен в домашних критериях

Всего 2-3 десятилетия вспять радиоэлектронщики наслаждались обыкновенными паяльничками с медными жалами. Но, время текло, и радиодетали уменьшались, у микросхем «вырастало» все большее число ножек, появлялись маленькие SMD-компоненты, и паять их обыденным паяльничком стало нереально. Потому, многие радиолюбители начали собирать паяльные фены своими руками, используя обыкновенные, и не очень, схемы.

Отдельные радиокомпоненты нереально припаять точечным способом – необходимо греть площадку под пайку. И, если в промышленных масштабах с этой задачей совладевает особое печное оборудование, то нас может выручить только паяльная станция. Но, по цены она в пару раз превосходит обыденный паяльничек. Решение – создание самодельного нагревательного устройства.

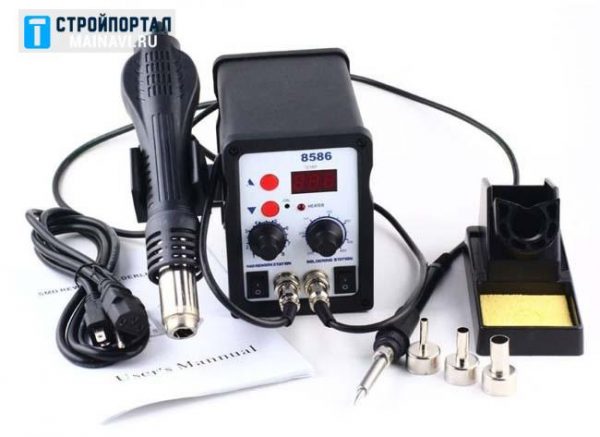

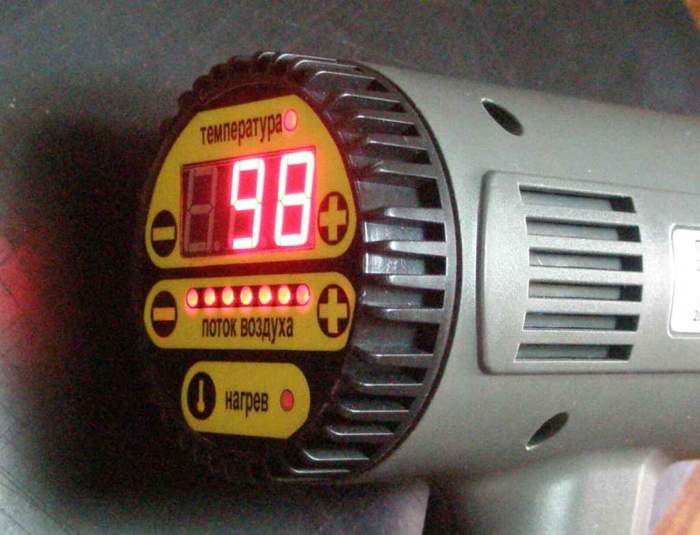

Что представляет собой паяльный фен, и зачем его делать без помощи других

По собственному внешнему облику устройство похоже на собственного «строительного собрата». Но, наш устройство имеет наименьшую мощность, и поболее малогабаритные габариты. Обычно, все промышленные паяльные станции оборудуются точечным паяльничком и феном для пайки многоконтактных деталей. Температура обеих устройств регулируется при помощи встроенного терморегулятора.

Используя такое оборудование, можно просто совладать со всеми радиоэлектронными работами, несмотря на размеры компонент, и особенности вывода контактов. Но, напомним – эти устройства стоят дорого, а те, что подешевле, оставляют вожделеть наилучшего по собственному качеству.

Читайте также: Как выполнить опрокидыватель для автомобиля своими руками

Если вы занимаетесь ремонтом радиоэлектронного оборудования, то, естественно, сможете приобрести этот устройство, и за пару-тройку починок он стопроцентно себя окупит. Но, если вы – конкретный радиолюбитель? Либо паять для вас приходится редко? Тогда просто сделайте станцию для пайки своими руками!

Сравнивая наш устройство с тепловентилятором либо строительным феном, можно осознать, что его конструкция намного компактнее, и всю «начинку» можно просто расположить в маленький коробке.

Начинаем конструировать термофен: пошаговая аннотация

Сходу оговоримся, что главное в нашей задачке – экономия средств. Потому, перечень деталей, которые нужно конкретно приобрести, мы по способности уменьшаем до нулю. Сначала разберемся с чертами будущей станции.

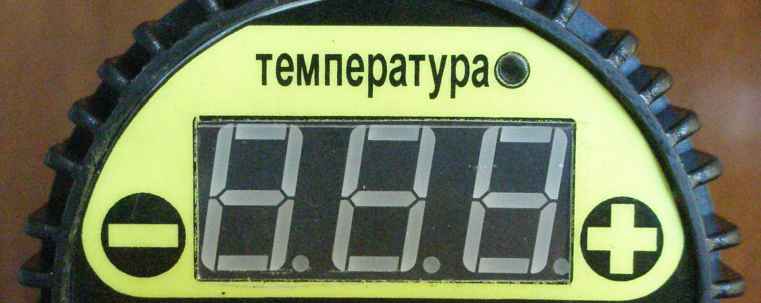

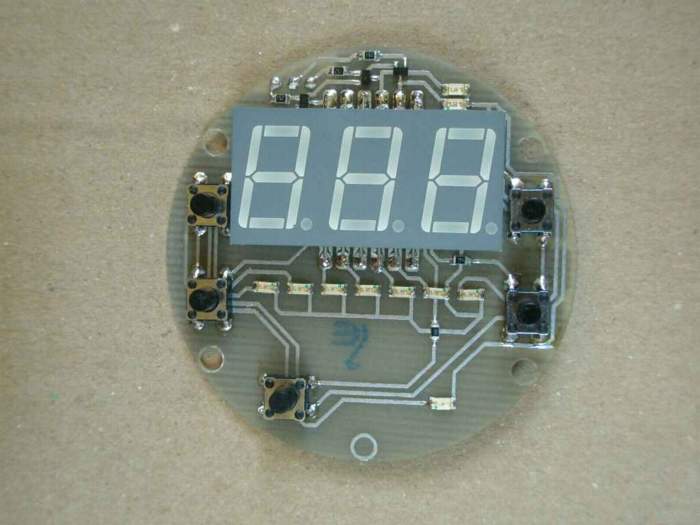

Температура

Проф устройства могут обеспечить воздушный поток в целых 800 градусов. Нам такая цифра не нужна, так как в дальнейшем мы не собираемся расплавлять серебро либо алюминий.

Даже если нам придется работать с более тугоплавким припоем, которым нередко паяются микросхему, то самодельному фену будет полностью довольно рабочей температуры в 600 градусов.

Мощность

Если в планах работа с «мелочевкой» (уборка с платы спаленных микросхем с их предстоящей подменой, пайка SMD-светодиодов и т.д.), то по мощности нам хватит устройства на 80 Вт.

Для пайки более больших деталей (например, микропроцессора на видеоплате, южного либо северного моста на материнской плате), подойдет паяльная станция с мощностью в 100-130 Вт.

Принципиально! От мощности будет зависеть подбор головного элемента устройства – нихромовой спирали. Взять ее можно от старенькой электроплиты либо электрошашлычницы, русского утюга.

Толщина спирали

Лучшая – 0,5 мм. Такое сечение проволоки будет крепко держать форму. Если поперечник будет больше – будет нужно и побольше мощности. Для варианта в полмиллиметра будет довольно источника питания на 4 А.

Напряжение и сопротивление

Среднее напряжение для нашего устройства – 25-36 В. Меньше – будет недостаточно мощности, больше – риск небезопасных последствий. Если БП будет «выдавать» 25 В, то спираль обязана иметь сопротивление в 7 Ом.

Это внезапно! Вот что в состоянии сделать обыденный фен для волос

Растягиваем обувь

Новые туфли беспощадно нажимают? Наденьте их на толстые носки и нагрейте феном. Держите устройство более 1−2 минут с каждой стороны. Не снимайте обувь до полного остывания, дабы нагретый материал «сел» точно по ноге.

Удаляем клей от стикеров

Если после снятия этикетки на посуде либо мебели остался след от клея, попытайтесь удалить его, за ранее нагрев феном. При высочайшей температуре липкий слой становится более рыхловатым и покладистым и просто смывается обыкновенной губкой и мыльной водой.

Избавляемся от водяных пятен

Влажный стакан оставил след на мебели? Не торопитесь паниковать — его просто можно убрать при помощи фена. Направьте струю поначалу холодного, а позже теплого воздуха на пятно и удерживайте устройство до того времени, пока оно не пропадет.

Убираем вмятину на бампере

В это трудно поверить, но в некоторых случаях вмятины на автомобиле можно убрать без помощи других без проф ремонта. Естественно, для этого будет нужно много времени и усилий, но итог точно того стоит!

Читайте также: Как выполнить измельчитель травы

Регулируем дужки очков

Очки повсевременно скатываются с носа? В этом повинна некорректно подобранная длина дужек. Если оправа изготовлены из пластика, можно испытать отрегулировать их, нагрев феном на наивысшем режиме и согнув их пальцами в подходящем месте.

Разогреваем пищу

Этот совет наверное понравится людям, которым нередко приходится путешествовать. Если для вас необходимо разогреть пищу, а доступа к кухне либо микроволновке нет, используйте для этого гостиничный фен для волос.

Удаляем следы от воска

При помощи фена можно просто и стремительно удалить следы от воска с мебели. Нагрейте пятно струей жаркого воздуха и сотрите увлажненной тряпочкой.

Разжигаем угли

Собираетесь готовить шашлык? Для вас понадобится лайфхак, которым пользуются истинные мастера в данном деле. Сходу после поджигания углей продуйте их феном — это поможет умеренно распределить пламя и сделать более размеренную температуру по всем краям мангала.

Готовим гляссаж для тортика

Вы уже лицезрели тортики с зеркальной глазурью? Смотрятся они просто потрясающе. Если вы — новичок в кондитерском деле, воспользуйтесь испытанным лайфхаком опытнейших кулинаров. Нанесите глазурь на верхушку тортика и распределите ее по поверхности при помощи еле теплой струи воздуха — так она «ляжет» более ровно и приобретет нужный зеркальный эффект.

Разогреваем замороженные продукты

Если для вас необходимо применять только часть замороженных товаров, а они крепко слиплись в один ледяной комок, используйте фен, что отделить их друг от друга.

Удаляем жевательную резинку

Если жевательная резинка попала на волосы, пиши пропало. Но не торопитесь хвататься за ножницы — ее можно испытать удалить при помощи фена. Разогрейте жвачку потоком жаркого воздуха и вычешите ее по частям расческой с маленькими зубьями.

Подкручиваем реснички

Пользуетесь щипцами для завивки ресниц? Означает, этот лайфхак для вас точно понадобится. Нагрейте щипцы струей теплого воздуха из фена и подкрутите ими реснички — такая завивка выдержит весь денек.

Достаем выпечку из формы

Если у вас не выходит достать бисквит из формы, попытайтесь подогреть ее при помощи фена. Этот способ также эффективен в тех случаях, когда к выпечке прилип слой фольги либо пергаментной бумаги.

Боремся с пылью

Фен выручит вас в тех случаях, когда пыль и загрязнения нереально удалить при помощи тряпки либо щетки. К примеру, вы сможете продлить срок службы клавиатуры, если будете продувать ее феном хотя бы один раз в две недели. Этот метод также подходит для удаления пыли с абажуров и книжек.

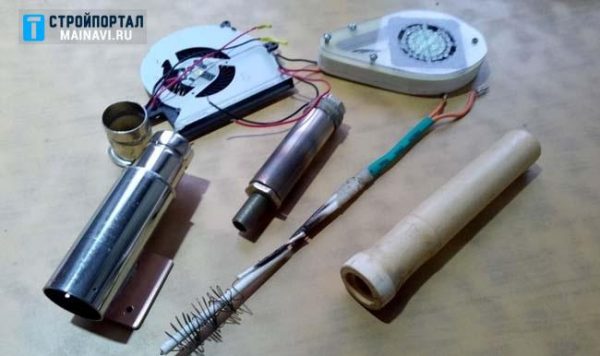

Сборка конструкции

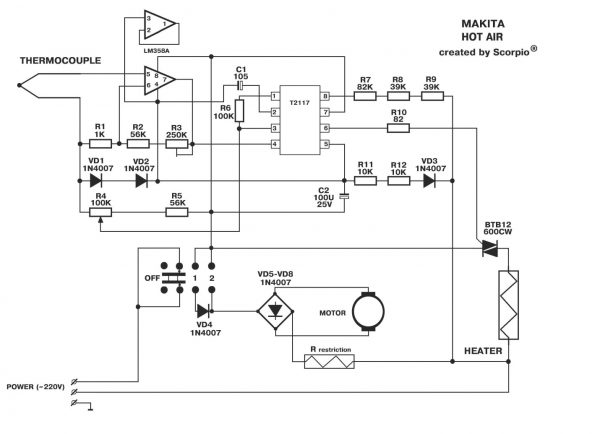

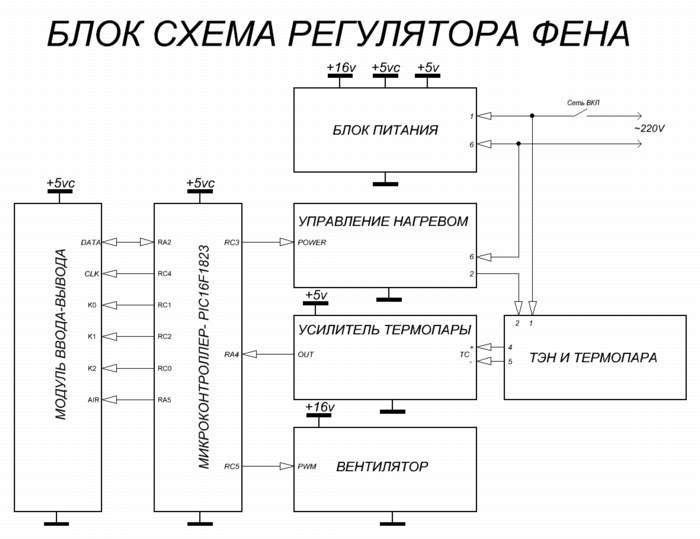

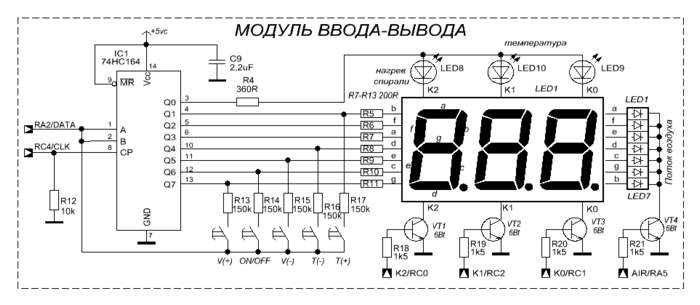

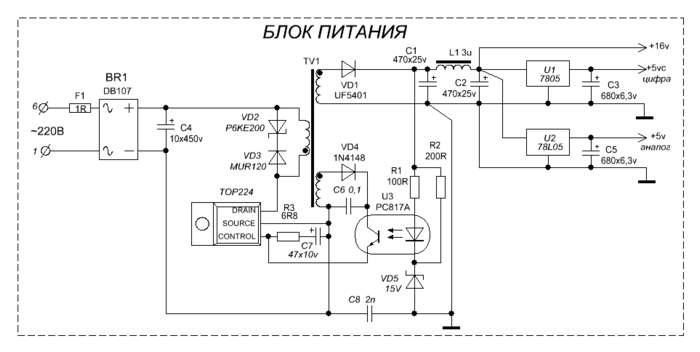

Когда все характеристики определены, можно приступать к сборке паяльного фена своими руками по обычный схеме:

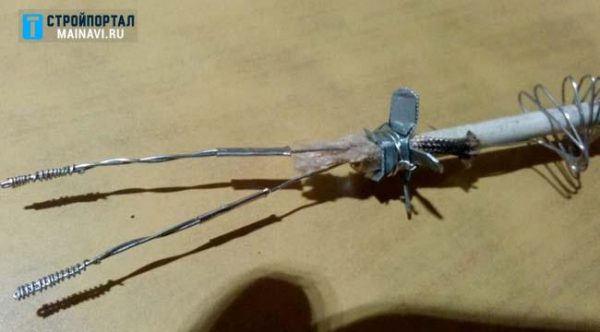

• Отмеряем нужную длину спирали (определяем ее методом измерения сопротивления);
• Наматываем ее на изолятор из диэлектрической трубки поперечником в полсантиметра:

• Дабы термообмен был более высококачественным, нить закручиваем на чем-либо плоском. Так создаются типичные «лепестки», располагающиеся на маленьком отдалении от изолятора:

Читайте также: Валяние одежки из шерсти для начинающих: мастер-класс с видео

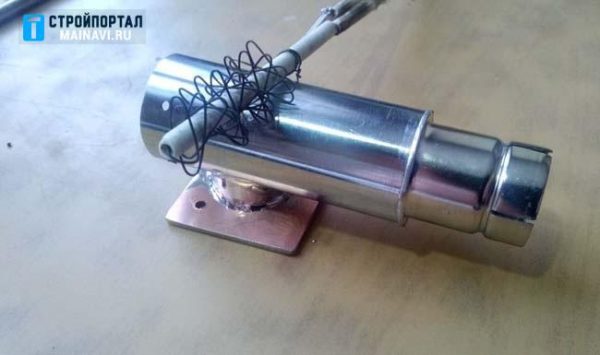

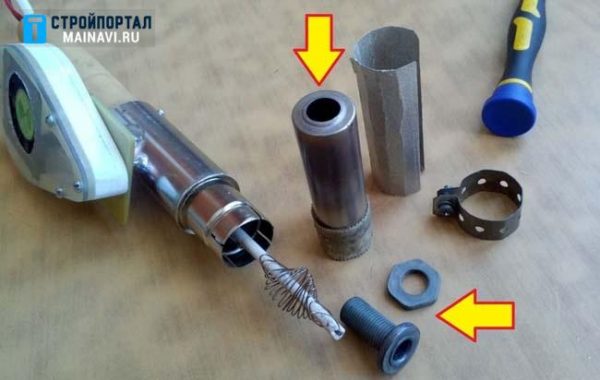

На рисунке изображен воздуховод, изготовленный из корпуса прикуривателя машины, и кусочка трубы от старенького пылесоса.

• Корпус нагревателя осуществляется из аккумуляторной батареи (пальчиковой ААА либо АА). Его необходимо кропотливо очистить от электролитных остатков;
• Вовнутрь корпуса помещается слюда, вынутая из старенького паяльничка. Это нужно для предотвращения касания нити стен корпуса, что может привести к недлинному замыканию;
• Сопло нужно сделать из втулки от лампового патрона (та, что с резьбой). Ее внутреннего поперечника будет полностью довольно для формирования необходимо нам воздушного потока в 5 мм:

• Втулка крепится на выходе из корпуса.

По-факту, на этом шаге мы уже имеем функционирующую паяльную конструкцию. Видите ли, это самый резвый и обычный вариант сборки. Нам осталось только сделать работу вентилятора, и прикрепить к аппарату ручку. Подойдет даже ручка от старенького ручного инструмента.

У нас реализован таковой тип воздуховода, что хорошим для него вариантом станет нагнетатель центробежного типа. Собрать его можно из любого плоского вентилятора подходящего размера, и кусков пластмассы.

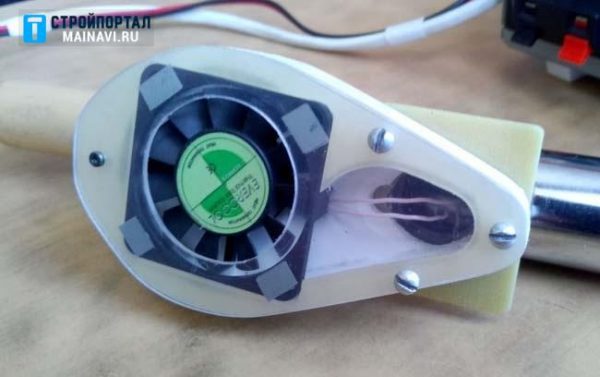

В боковом отверстии будет нагнетаться достаточно сильный воздушный поток. Питаться вентилятор может от любого блока питания. Можно даже применять штатный.

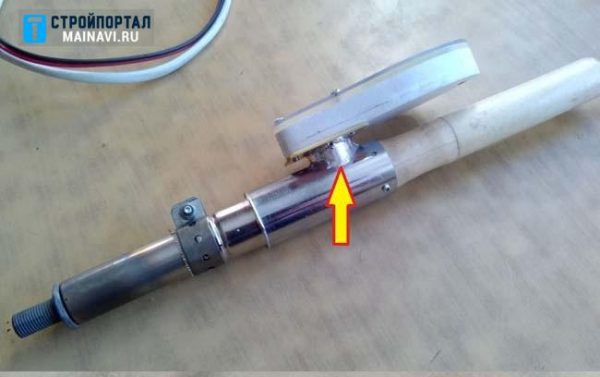

• Конструкция закрепляется на воздуховоде. Фланец либо паяется из кусочка жести, либо покупается готовая подходящая деталь:

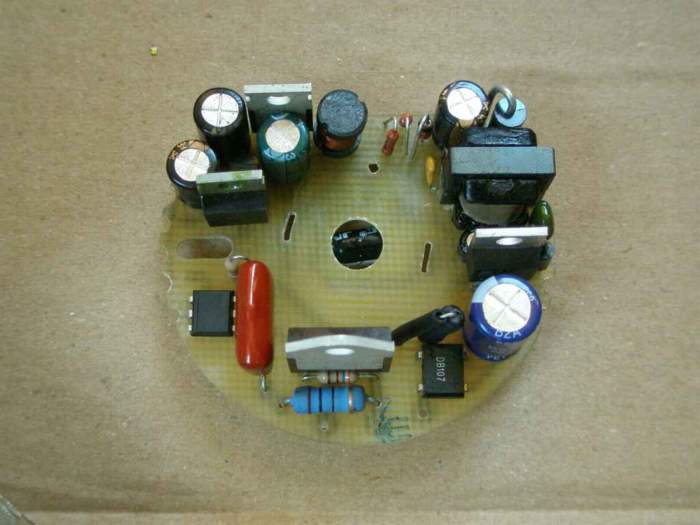

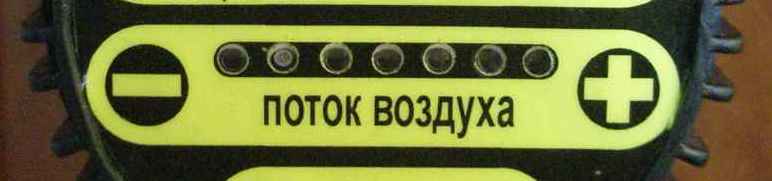

• Устройство подключается к БП. Если источник питания регулируемый, нам будет проще организовывать температурные режимы, с очень плавными переходами.Дабы отрегулировать аппаратуру, нужно ставить регулятор в различные положения, фиксировать температуру, и помечать ее маркером на корпусе станции.

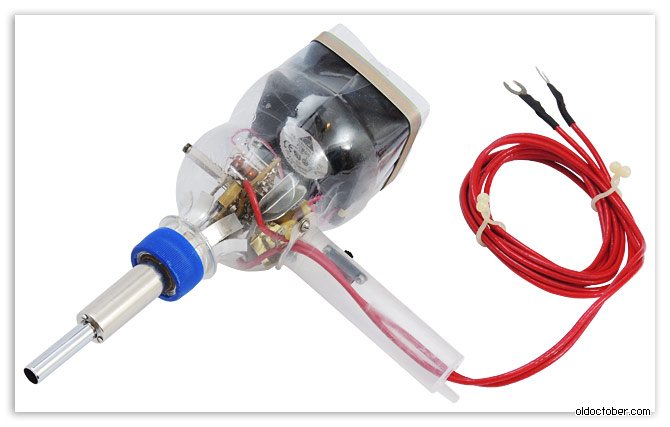

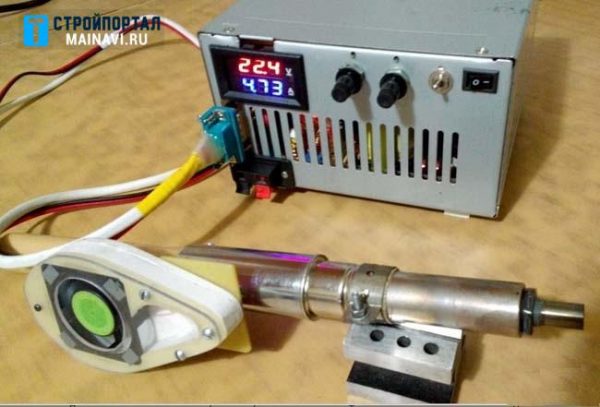

Готово! Мы собрали паяльный фен, детали которого нашли практически в мусоре – растянули их из старенькой техники, электроники, любого другого ненадобного хлама, который всегда валяется у радиолюбителя дома.

Если вы будете делать «ювелирные» работы, и необходимо взять более тонкое сопло, тогда возьмите стеклянную трубку (продается в любом медтехническом магазине). Стекло трубки закаленное, имеет острый носик.

Как выполнить паяльный фен — обычная схема для сборки своими руками воздушного термофена

Мысль выполнить термофен родилась, когда мне пригодилось убрать с поверхности монтажные крепления. Время производства фена для пайки микросхем своими руками заняло приблизительно два часа, включая фотографирование.

Шаг 1: Нужные материалы

• паяльничек
• трубка силиконовая в аквариум
• насос для аквариума
• железная мочалка для посуды
• набор ручек
• отвертка
• ножницы
• гравер

Силиконовые трубки нередко применяются на подачи горючего в авиамоделизме, они дешевые и их просто приобрести в хоббийном магазине либо в вебе.

Шаг 2: Разбираем паяльничек

Когда вы разберете паяльничек, у вас будут следующие составляющие: ручка, резистивный нагреватель и защитный кожух нагревателя. Наконечника на рисунке нет, в правом нижнем углу показана гайка, которая держит его.

Шаг 3: Делаем теплообменник

Дабы отлично нагревать поток воздуха, необходимо прирастить площадь термообмена. Я желал выполнить теплообменник из меди, так как он был бы эффективней, но в продаже есть только железные мочалки из нержавеющей стали. Необходимо просто затолкать несколько железных полосок вовнутрь нагревательного элемента. Не надо очень туго набивать полосы, через них должен относительно беспрепятственно перейти воздух, непременно подуйте для проверки.

Примечание: нержавеющая сталь может возгореться, если есть возможность, используйте медные полосы.

Шаг 4: Делаем подачу воздуха через трубку

Просто протолкните конец силиконовой трубки в конец нагревательного элемента. На фото не видно, но я загерметизировал соединение трубки и нагревателя при помощи куска этой же трубки и суперклея. Это пришлось выполнить так как через щель выходил воздух и дым (хотя я так и сообразил, что там дымило).

Шаг 5: Вставляем трубку в ручку паяльничка

Вблизи с вершиной ручки гравером сделайте отверстие.

На рисунке показано, как я воткнул трубку в изготовленное отверстие. Напор воздуха можно уменьшить, просто малость пережимая трубку.

Шаг 6: Соединяем насос и силиконовую трубку

На рисунке показано, как изготовлено соединение силиконовой трубки и трубки от аквариумного насоса. Я просто снял колпачок с шариковой ручки, надел его широким концом на аквариумную трубку, а на узенький конец надел силиконовую трубку, закрепив суперклеем. У использованного колпачка от ручки довольно обширное отверстие для стержня. Если у вашего колпачка отверстие очень узенькое, его можно расширить гравером.

На фото показан итог после сборки, сейчас вашему термовоздушному паяльничку не хватает только сопла. Его делаем из еще 1-го колпачка от авторучки при помощи отрезного диска для гравера.

Шаг 7: Делаем сопло

На рисунке – разрезанный на две части колпачок авторучки. Сущность в том, дабы выполнить большее отверстие колпачка мало больше, чем отверстие гайки, закрепляющей наконечник. Таким макаром, сопло будет надеваться на наконечник паяльничка и закрепляться навернутой на его узенький конец гайкой.

Шаг 8: Собираем паяльничек

На рисунке – итог собранного самодельного паяльного фена. Сопло из обрезанного колпачка подошло просто отлично (рекомендую брать колпачок конкретно от ручки, так как у колпачков от механических карандашей очень маленько отверстие для стержня).

Шаг 9: Результаты

На схемах показаны диоды, снятые с покоробленной сетевой карты. Воздушный паяльничек сработал на отлично. Этот паяльничек можно применять и как обыденный. Включите его, дайте ему нагреться, включите насос и поднесите к той детали, которую желаете снять. При маленький помощи кусачек эта деталь фактически сама отпадет.

Игорь Самоделов

Рассказываю как выполнить какую-либо вещь с пошаговыми фото и видео инструкциями.

Как выполнить строительный фен своими руками

Обычным мещанинам не много известен таковой инструмент как строительный фен. Но те, кто употребляет его по предназначению говорят, что он является очень удачный и удобным, а именно при выполнении домашнего ремонта. Цена фирменных моделей достаточно высочайшая. В них предусмотрены разные режимы, которые позволяют существенно упростить рабочий процесс. Но, как указывает практика, многие «навороты» полностью излишни, а дабы делать простое разогревание материалов можно выполнить строительный фен своими руками, существенно при всем этом сэкономив на покупке.

Читайте также: Почему телек сам врубается и выключается: устраняем поломку

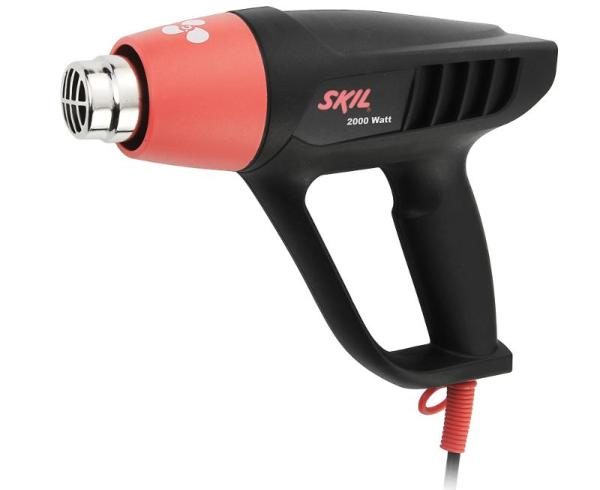

Общие сведения и предназначение устройства

Строительный фен является проф инвентарем, который выдает поток жаркого воздуха. Температура таковой воздушной струи иногда добивается 650°C. Важнейшей чертой строй фенов является спектр мощностей, которые может выдавать термовоздуходувка. Чем большей мощностью она обладает, тем обширнее можно применять инструмент для разных видов работ.

Функционал строй фенов достаточно многообразен и без особенных усилий позволяет делать специальные операции:

• снимать старенькую краску и лаки всех фактур;
• удалять клей, а означает и основательно прилепленные покрытия: обои, линолеум, фанеру и т.п.;
• делать восковое покрытие мебельных изделий;
• размораживать различные трубы, в том числе из пластика;
• сваривать пластмассу и пленку;
• изгибать пластмассовые трубы;
• проводить резвую сушку хоть какой окрашенной поверхности либо протечки;
• разжигать угли для мангала.

Необходимо отметить, что это полностью не все работы, которые могут быть выполнены средством данного оборудования. Зависимо от нужд владельца применять строительный фен можно для многих ремонтных задач.

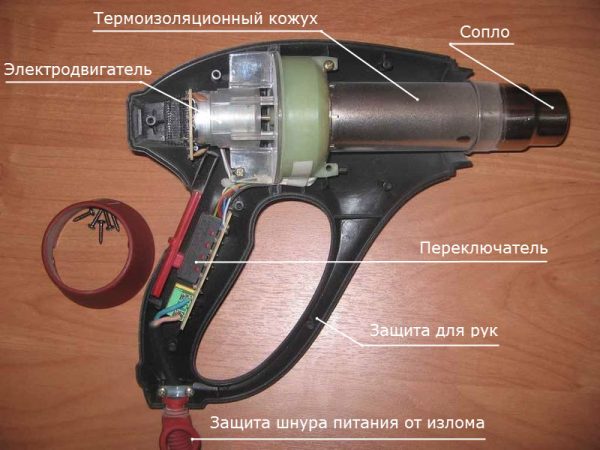

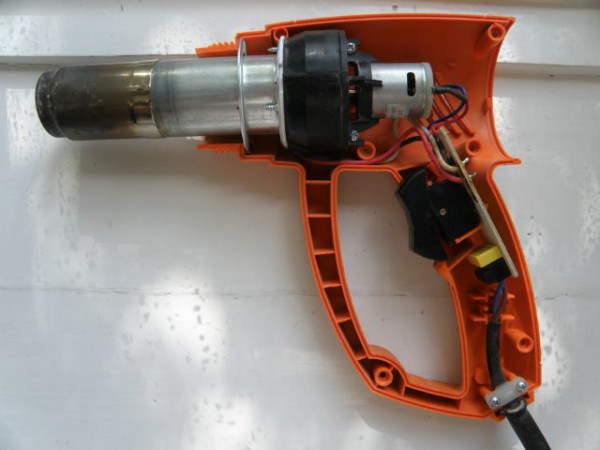

Схема и устройство оборудования

По собственному устройству технический фен имеет значительную схожесть с бытовыми моделями, которые применяются для высушивания волос. Посреди основных узлов в данном агрегате необходимо отметить непременное наличие корпуса, нагревательного элемента и устройства, которое перенаправляет жаркие воздушные массы в нужное место.

По сопоставлению с другими тепловыми устройствами, у строительного фена отсутствует открытое пламя. Такая особенность позволяет понизить уровень пожароопасности агрегата и исключить потребность в сжигании горючих материалов.

У устройства можно выделить присутствие следующих конструктивных деталей:

1. Электродвигателя.
2. Нагревательного элемента.
3. Вентилятора.

Жгучая струя воздуха подается через суженное на конце железное сопло, в итоге таковой узенькой направленности происходит формирование массивного потока. Для настоящей работы строительный фен следует укомплектовать разными насадками, которые просто выполнить без помощи других из средств находящихся под рукой. Благодаря им можно будет изменять формы воздушных потоков исходя из того, для каких видов работ применяется устройство.

Видео «Температура строительного фена»

Что нужно для производства фена своими руками

Дабы без помощи других собрать строительный фен нужно заблаговременно приготовить надлежащие комплектующие, которые будут употребляться в процессе сборки. Для этого пригодится предугадать наличие:

1. Старенького корпуса из обыденного фена. При всем этом он не должен быть пластмассовым, подойдет только глиняная конструкция.
2. Железных лопастей, которые буду установлены на вентилятор. Их можно вырезать из жестяного листа.
3. Нихромовой спирали.
4. Кабеля для питания. Сечение у проволоки должно быть более 4 мм, так как нагрузка подразумевается на устройство большая.
5. Кусков из резиновых труб. Их внедрение на строительном фене позволяет отлично защитить руки от ожогов.
6. Стандартного железного сопла, имеющего приплюснутость на одном конце. Такая обычная форма применяется для большинства работ, обеспечивая более обычное плавление и разогревание.
7. Прямую круглую трубку, которая будет употребляться для паяльных и сварочных работ.
8. Средств, обеспечивающих персональную защиту. В этом случае довольно перчаток.

Самостоятельная сборка конструкции: пошаговый процесс

Для производства настоящего строительного электроинструмента из бытовой модели фена, должна быть проведена соответственная модернизация устройства, методом конфигурации его конструкции.

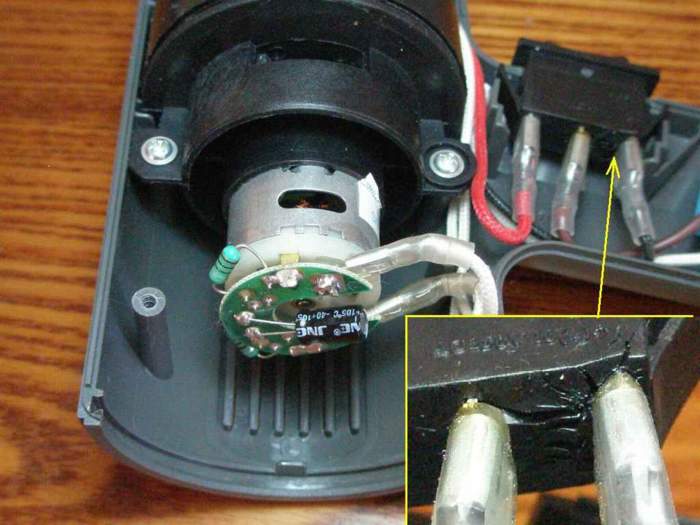

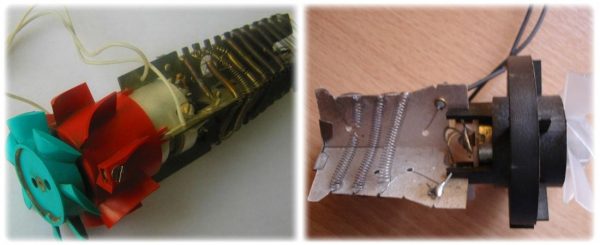

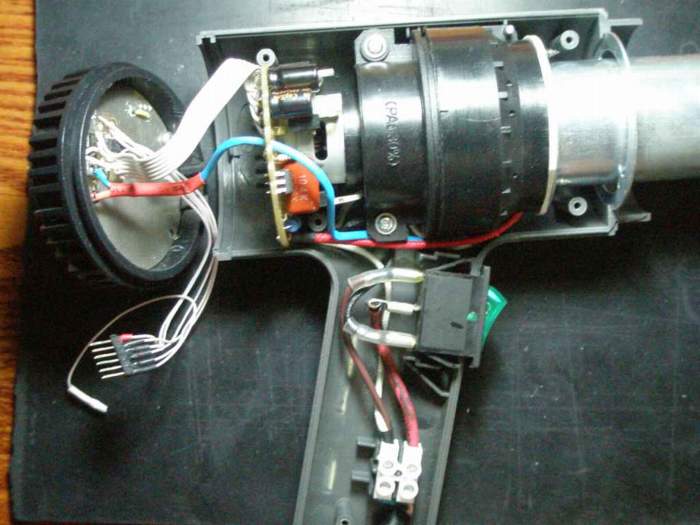

Прежде всего осуществляется разборка корпуса фена, также осуществляется извлечение всех пластмассовых деталей. При эксплуатации они могут не только лишь расплавляться и издавать едкий запах, но и могут привести к замыканию проводов, в итоге плавления и попадания водянистой пластмассы на конструкцию электроэлементов. Их лучше поменять текстолитовыми либо эбонитовыми деталями.

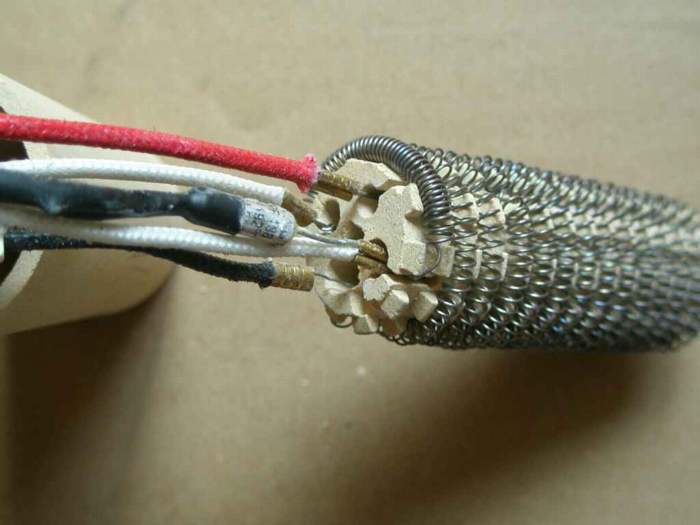

После чего осуществляется замена уже неприменимого нагревательного элемента на глиняную деталь. На установленный глиняний элемент нужно намотать нихромовую спираль. При всем этом витки должны быть размещены очень плотно, так как их количество определяет температуру нагрева инструмента — более плотное размещение обеспечивает больший нагрев. В процессе принципиально учесть некоторые нюансы:

1. Вывод концов проволоки должен быть осуществлен наружу.
2. Не должно быть соприкосновения нихромовых витков вместе, так как это может спровоцировать замыкание.
3. Чрезвычайно уплотненная укладка витков на бытовом самодельном приборе также недопустима, так как электрика в жилом помещении не создана для суровых производственных нагрузок.

Для производства нагревательного элемента можно применять корпус массивных галогеновых ламп и нихромовые спирали. Ламповые стекла владеют неплохой устойчивостью к высочайшим температурам. Закрученную проволоку следует поместить в конструкцию стеклянного корпуса. Так как припой для нихрома неосуществим, то соединение осуществляется средством надежного прикручивания концов нихромовой проволоки к трансформаторной проводке. После этого все кропотливо изолируется.

Также следует выполнить обмотку готового нагревательного элемента фольгой. Таким макаром происходит создание отраженного излучения, что оказывает влияние на повышение мощности электроинструмента и минимизацию его теплоотдачи. Кандидатурой применения корпуса лампы является стекловолокно, которое можно намотать на нихромовую спираль, а сверху надеть крепкую железную трубку, для вывода жаркого воздуха наружу.

После чего на ручку изделия одевается резиновая трубка, которая защитит руку от перегрева керамики. Хорошим решением может стать внедрение матерчатой гофры. К примеру, ее можно взять с пылесосов. Она обладает прорезиненной структурой, что препятствует ее нагреванию снаружи.

Потом провод следует подсоединить до трансформатора, вначале устанавливая фактически готовое изделие в вентиляторный режим. Принципиально следовать правилу: сперва врубается подача воздуха, а позже тепло, при выключении деяния производятся в оборотном порядке. Броско, дабы обеспечить дополнительную подачу воздуха, рекомендуется применять аквариумный компрессор с достаточной мощностью.

Недочетом такового устройства является ограниченность в перемещении, так как проводку и трансформатор достаточно тяжело перетаскивать, в связи с этим рекомендуется сделать держатели на подставках. Работая с самодельными устройствами нужно всегда держать в голове про правила техники безопасности.

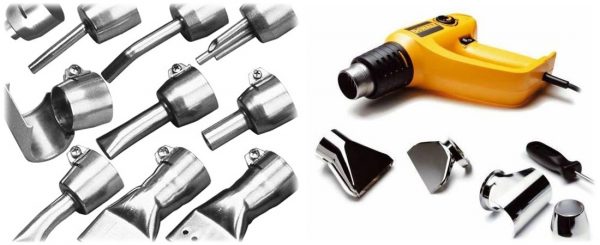

Насадки для строительного фена

Сфера использования данного оборудования определяется формой применяемой насадки, которая нужна для определенного вида работ. Насадку также именуют дюзой, форсункой либо соплом. У каждого изделия имеется свое назначение, согласно которого оно подбирается.

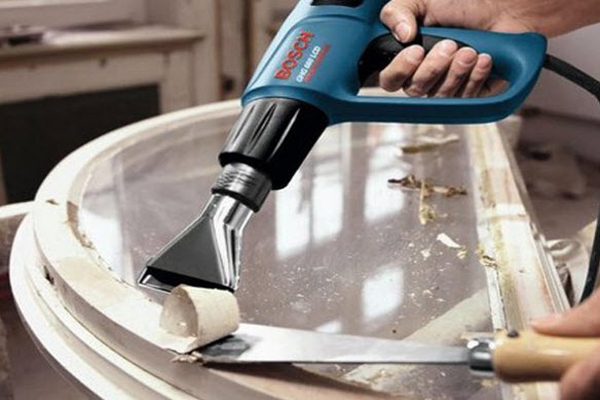

1. Плоское сопло позволяет удалять старенькую краску, обои, делать деформацию пластика.
2. Круглая насадка применяется для обработки медных труб.
3. Рефлекторную насадку, имеющую округленный отвод, применяют при изгибании труб из полимера.
4. Используя щелевые насадки можно делать сваривание листов ПВК.
5. Боковая насадка, имеющая встроенную стеклозащиту позволяет очищать оконные рамы, без перегрева и разрушения стекла.
6. Режущий вид сопла имеет вид сплюснутой трубы. Благодаря ему осуществляется раскрой пенопласта.
7. Зеркальное сопло применяется для сваривания пластмассы.

Безопасность при эксплуатации фена

Дабы обезопасить себя от травматизации, следует знать, как верно работать строительным феном.

1. Совместное внедрение устройства и газового оборудования неприемлимо. А именно в кухонных помещениях, где отмечается присутствие открытого воздуха и гибких шлангов. Некорректная эксплуатация и искрение может спровоцировать взрыв газа.
2. Запрещено внедрение строительного фена для работы с лакокрасочными материалами в невентилируемом помещении. При нагреве происходит разлет вредных компонент, которые небезопасны для здоровья.
3. При снятии краски, нужно за ранее выяснить какое она имеет происхождение, так как есть возможность содержания в ней ядовитого свинца.
4. Используя строительный фен для всех задач нужно заранее предугадать наличие средств пожаротушения.
5. Выполнение рабочего процесса должно осуществляться в перчатках и в одежке с длинноватыми рукавами, дабы уберечься от вероятных ожогов.
6. При снятии краски с окон следует применять необыкновенную насадку, которая защищает стекло. Но самодельное устройство естественно ее не предугадывает. Потому лучше приобрести ее либо снять краску без применения строительного фена. Так как при работе высока возможность разрушения стекла и разлета осколков.
7. Работая с схожим оборудование нужно позаботиться, дабы вблизи отсутствовали малыши и животные.

Сначала проверку строительного фена производят с неопасного расстояния. Если аппарат работает исправно: происходит разогрев спирали до красного состояния, находится нагнетание воздуха, то это свидетельствует о способности эксплуатации устройства. Для пробы его на самом деле используйте что-то наименее важное по ценности.

Сделать строительный фен своими руками в домашних критериях довольно-таки не просто, так как требуются определенные способности и познания конструирования электроприборов. Если не учесть список нужных требований, то поломка техники совсем не исключается. Дабы этого не вышло можно просмотреть выставленные ниже видео-уроки по созданию устройств данного типа.
