Выполнить домашнюю антенну для телека

Итак, представьте для себя такую ситуацию: вечерком Вы приняли решение просмотреть свою возлюбленную ТВ-программу, и вдруг телек закончил демонстрировать — отключили кабельное ТВ. Или другой случай: Вы приехали на дачу, уже приготовились к отдыху и нашли, что запамятовали приобрести антенну для телека – ни один канал не работает. Как поступить в таком случае? Ответ обычной – необходимо выполнить антенну для телека своими руками из подручных материалов, ведь скорее всего причина поломки конкретно в данном устройстве. Дальше мы разглядим более обыкновенные варианты производства, для которых будет нужно минимум подручных деталей и времени.

Мысль №1 – Пивные банки в ход!

Таковой вариант самодельной телевизионной антенны является более обычным и резвым в изготовлении. Наибольшее количество каналов, которое для вас получится изловить — 7, но эта цифра может приметно варьироваться зависимо от региона, особенностей рельефа местности и расстояния до ТВ вышки.

Дабы выполнить антенну для телека из пивных банок, Для вас пригодятся следующие материалы:

2 малеханьких шурупа, называемых также «клопами» (не необходимы, если у вас есть паяльничек);
2 приготовленных пивных банки (пустые, вымытые и высушенные);
от 3 до 5 метров телевизионного кабеля (можно взять от вышедшего из строя устройства);
паяльничек и олово (для наилучшей фиксации контактов), наличие не является неотклонимым;
шуруповерт;
древесный тремпель (вешалка);
изолента или скотч.

Все материалы отыскать в доме не будет неувязкой, потому подготовив их сразу приступаем к делу.

Для того дабы выполнить самодельную антенну из банок, необходимо выполнить следующие этапы:

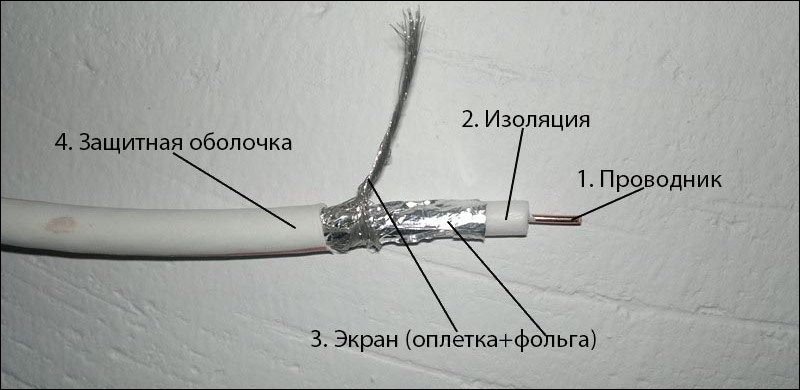

Подготавливаем кабель. Поначалу на расстоянии 10 см от края необходимо выполнить неглубокий радиальный надрез и снять верхний слой изоляции. Открыв доступ к экрану, сворачиваем его в один жгут. После чего срезаем средний изоляционный слой, оголяя медную жилу кабеля на несколько см. На втором конце провода должен быть обыденный антенный штекер.
Подготавливаем банки. С емкостями, которые выступят в качестве приемника сигнала, сложностей также не возникнет. Поначалу необходимо подобрать рациональные габариты пивных банок. Лучше применять литровые, но если такие отсутствуют, хорошо управятся с задачей и емкости объемом 0,5 и 0,75 л..
Подводим контакты. На данном шаге скрученный экран кабеля закрепляется на одной банке, а сама медная жила на другой. Фиксация осуществляется клопами при помощи шуруповерта либо обыкновенной отвертки. Но рекомендуется укреплять провод не клопами, а при помощи паяльничка. Итог должен смотреться так:
Собираем самодельную антенну для телека. Приемник сигнала готов, сейчас делаем несущую конструкцию, которой у нас выступает тремпель либо рядовая вешалка. Она ни при каких обстоятельствах не должна быть сделана из проволоки либо металла. При помощи изоленты закрепляем емкости к тремпелю (как показано на рисунке). Обращаем Ваше внимание на то, что банки должны находиться строго на одной прямой, по другому самоделка не будет работать и размеренно ловить сигнал.
Настраиваем антенну для телека. Сейчас необходимо поэкспериментировать с хорошим расстоянием между банками, также местом подвешивания устройства и его положением, дабы самоделка ловила много каналов. Включаем ТВ и определяем, как конкретно должны размещаться приемники и где более подходящее место для их работы. На этом разработка сотворения устройства заканчивается.

Как Вы видите, весь процесс достаточно обычный и не представляет собой ничего сложного. Наилучшее расстояние составляет 75 мм между торцами банок, а наилучшее место установки – около окна либо на выносной мачте. В личных случаях расстояние между банками можно выполнить огромным либо наименьшим.

Приятная видео аннотация по созданию обычной антенны из банок

Мысль №2 – Используем проволоку

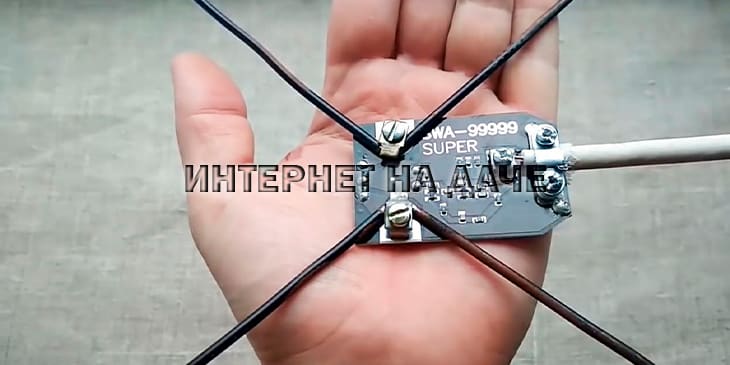

Очередной более неплохой вариант, который целенаправлено применять в деревне – самодельная антенна из медной проволоки с усилителем.

Все что Для вас необходимо для производства, это:

усилитель (подойдет из старенького устройства, к примеру, неработающая либо разобранная антенна);
два кусочка проволоки по 180 см, лучше выбирать толстую и жесткую, дабы ветер не повредил устройство;
кусочек железной (или древесной) пластинки 15*15 см;
электрическая дрель с набором сверл (желателен сварочный аппарат);
мелкие болтики;
молоток;
стальная труба;
телевизионный кабель подходящей длины со штекером (продается в радиомагазинах, стоит не недешево, можно снять с нерабочего устройства).

Итак, дабы самому выполнить антенну для телека из медной проволоки, необходимо выполнить следующие этапы:

Подготавливаем уловитель: сгибаем проволоку ромбиком, дабы все стороны были строго по 45 см — это рациональные размеры принимающей части, при всем этом фигура должна быть замкнутой, для этого концы прута нужно сварить вкупе, или спаять массивным паяльничком.
Закрепляем проволоку к приготовленной дощечке: сверлим отверстия и закручиваем болтики для надежного крепления. Сразу необходимо подключить усилитель. Он имеет две огромные площадки и контакты для подключения коаксиального кабеля. К огромным площадкам необходимо при помощи винтов подсоединить различные плечи антенны в центе. Пытайтесь обеспечить высококачественный контакт, потому поверхности рекомендуется зачистить, можно даже залудить.

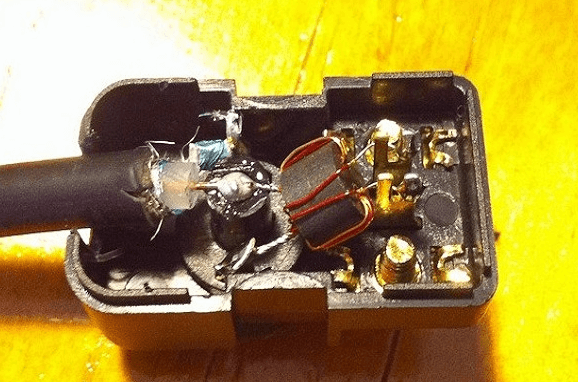

Подсоединяем кабель. Здесь все очень просто, т.к. необходимо всего только закрутить пару винтов на усилителе и воткнуть штекер в разъем.
Создаем мачту, зачем используем железную трубу подходящей высоты. Вкапываем ее и самодельная антенна для телека готова, можно приступать к настройке каналов.

Направьте внимание — на рисунке примерах и усилитель, и отражатель, и проволока покрыты краской. Окрашивание защищает конструкцию от коррозии и других неблагоприятных причин, приметно продлевая срок службы самодельной антенны для телека.

Мысль №3 – Домашнее HDTV устройство

Если 1-ые 2 варианта работали на частоту менее 270 МГц, то следующий метод производства дозволит Для вас услаждаться более высококачественной картинкой, т.к. спектр сигнала может достигать до 490 МГц. Единственная деталь, которая навряд ли найдется посреди домашних мелочей, это согласующий трансформатор с 300 на 75 Ом. Его необходимо будет приобрести заблаговременно в спец магазине, но некоторые штекеры уже содержат внутри себя эту деталь.

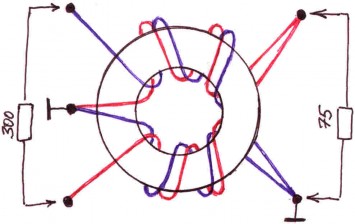

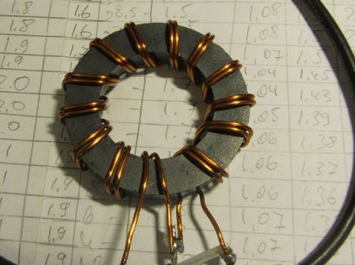

Хотя, в сети существует аннотация по изготовлению самодельного трансформатора, сможете отыскать и пользоваться ею, это приметно повысит ваши способности сборки самодельных антенн.

Из материалов Для вас пригодятся:

Скотч
Картон
Канцелярский ножик
Фольга
Степлер
Ножницы
Маркер
Рулетка
Клей (карандаш либо ПВА)

Подготовив весь этот школьный набор, приступаем к делу!

Для начала нужно срисовать (или распечатать на компьютере) данную схему:

Сейчас, согласно схеме вырезаем все запчасти, в том числе и нужные кусочки фольги:

Дальше обклеиваем фольгой картонную бабочку и при желании закрашиваем заднюю часть маркером для эстетичности.

После чего необходимо выполнить рефлектор размерами 35*32,5 см (высота и ширина). Одну из сторон заклеиваем фольгой.

В центре вырезаем два одинаковых прямоугольника, которые нужны для того, дабы стопроцентно собрать уловитель сигнала для самодельной антенны для телека. Прямоугольник должен быть длиной 3,5 см, его предназначение – выдержать расстояние между рефлектором и вспомогательными деталями.

Приклеиваем запчасти на прямоугольник, и когда клей схватится, сверлим отверстия под телевизионный кабель.

Подключаем трансформатор и кабель при помощи скруток, скотча либо паяльничка. Более мощная антенна для телека готова к использованию! Здесь же необходимо подчеркнуть, что данный вариант самоделки подойдет только для комнатного применения, т.к. бумага стремительно размокнет от применения на улице.

Сборка цифровой антенны из ТВ кабеля и картонной коробки

Очередной вариант массивного устройства, изготовленного в домашних критериях:

HDTV антенна из средств находящихся под рукой

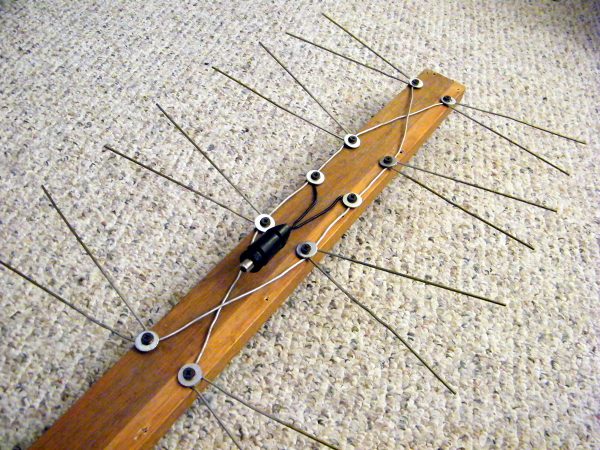

Мысль №4 – Квартирный вариант

Существует очередной метод выполнить сильную антенну для телека из средств находящихся под рукой, которая подойдет как для уличного, так и квартирного использования.

Для производства устройства Для вас пригодятся следующие материалы и инструменты:

4-х метровый провод из меди, сечением 4 мм.кв;
доска случайной толщины, длиной 55 см и шириной 7 см;
шурупы по дереву;
линейка или рулетка;
обычной карандаш;
шуруповерт;
паяльничек;
антенный штекер.

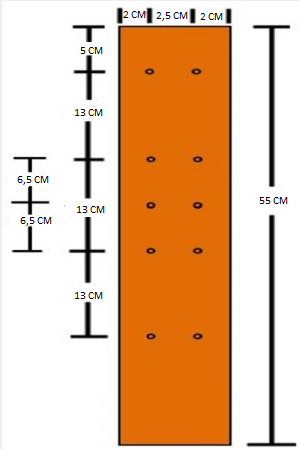

Итак, поначалу, переносим чертеж на заготовку и сверлим отверстия в доске:

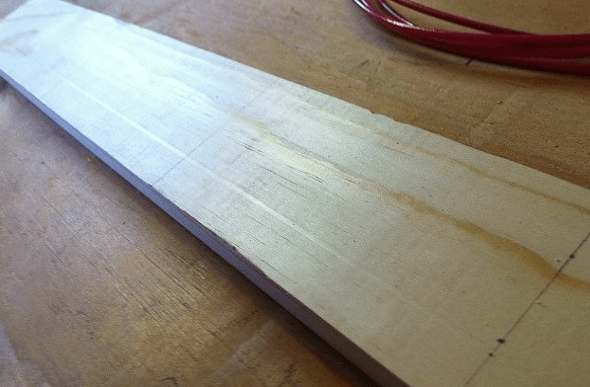

Позже переносим данные чертежа на доску и засверливаем в соответственных местах крепления.

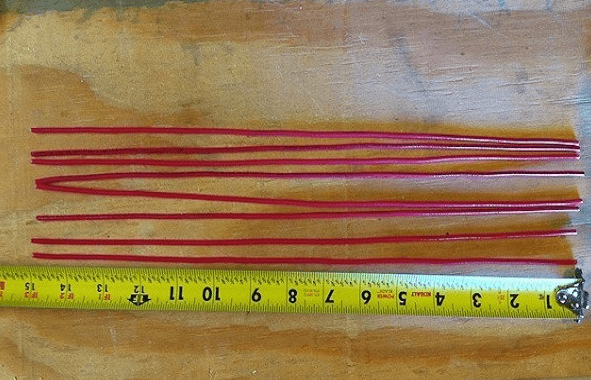

Дальше провод из меди нужно распрямить и разрезать на 8 равных кусков по 37,5 см.

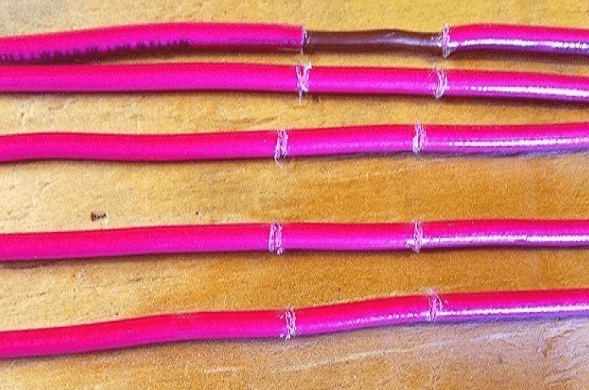

В центре каждого из 37,5-сантиметровых отрезков нужно снять изоляцию (как показано на картинке). Для этого используйте острый ножик, прекрасно подойдет канцелярский.

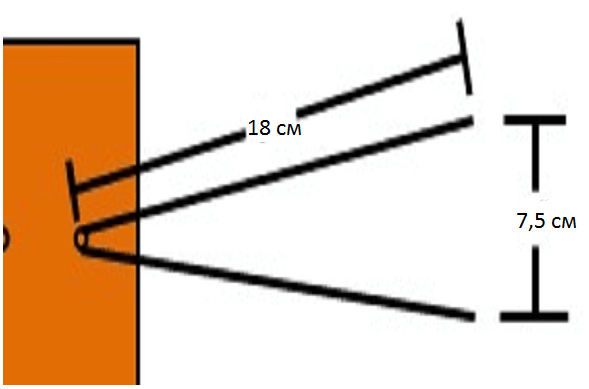

Отрезаем еще 2 кусочка провода длиной по 22 см и делим их на 3 равных части, немного сгибаем и в этих местах, опять-таки, снимаем изоляцию.

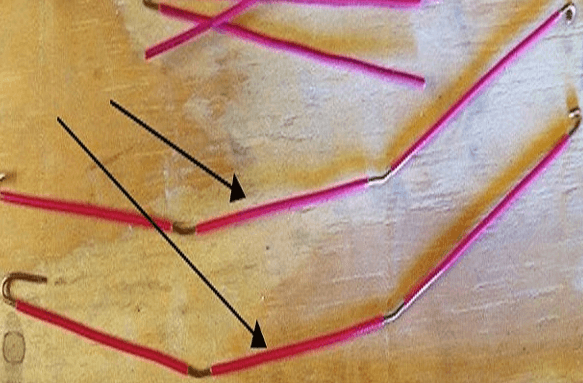

Гнем приготовленную проволоку в обнаженных местах. Обращаем Ваше внимание на то, что у тех отрезков, которые сгибаются пополам, расстояние между концами необходимо выполнить 7,5 см (среднее значение для приема сигнала самодельной телевизионной антенны).

Дальше крепим к готовой самоделке штекер, а к нему уже подсоединяем телевизионный кабель.

На этом процесс производства завершается. Избираем подходящее место и направление, где прием сигнала лучший, и устанавливаем устройство.

Мы попытались отобрать более обыкновенные аннотации. Возлагаем надежды, что сейчас Вы понимаете, как выполнить домашнюю ТВ антенну своими руками! Обращаем Ваше внимание на то, что сейчас в вебе можно отыскать огромное количество других вариантов, в каких изобретатели выдумывают все новые и новые варианты производства, используя, к примеру, медные и дюралевые трубки, диски, электроды… Выбор компонент для сборки обычно обуславливается только их доступностью, потому не страшитесь экспериментировать и выдумывать свои, уникальные способы производства.

Читайте по теме: Можно ли встраивать холодильник в шкаф

Изготовка и настройка комнатной антенны своими руками

Комнатная антенна позволяет принимать дом эфирное телевидение, аналоговое и цифровое. Аналоговое телевидение равномерно уходит в прошедшее, всё большее распространение получает цифровое.

Если следовать советам и приложить маленькие усилия, то можно самому выполнить TV-антенну.

В текущее время работают два мультиплекса по 10 каналов, проходят работы по внедрению третьего мультиплекса ещё на 10 каналов, некоторые из них будут и в HD-качестве. 1-ые два мультиплекса бесплатные, а за просмотр третьего, может быть, будет взиматься плата.

Для подключения к эфирному цифровому телевидению для вас пригодится:

установить дециметровую антенну, комнатную либо внешнюю;
приобрести специальную цифровую приставку, если ваш телек не поддерживает приём DVB-T2 сигнала;
подключить антенну и приставку телевизионным кабелем.

Огромное количество компаний предоставляет услуги по подключению к эфирному телевидению. Но по сути просто выполнить и настроить комнатную антенну своими руками. После чего вы можете безвозмездно просматривать 20 каналов в цифровом качестве.

Различные методы сделать антенну

Выполнить комнатную антенну для телека своими руками можно различными методами из различных материалов. Для начала удостоверьтесь в том, что ваш дом находится в зоне уверенного приёма. Это можно проверить на официальном веб-сайте цифрового эфирного телевидения. Если вы находитесь далековато от вышки вещания, то у вас не получится изловить сигнал никакой антенной — ни покупной, ни самодельной. Приобретите пассивную либо активную внешнюю антенну. Хотя некоторые из приведённых ниже инструкций, как выполнить антенну своими руками, подходят и для наружного применения.

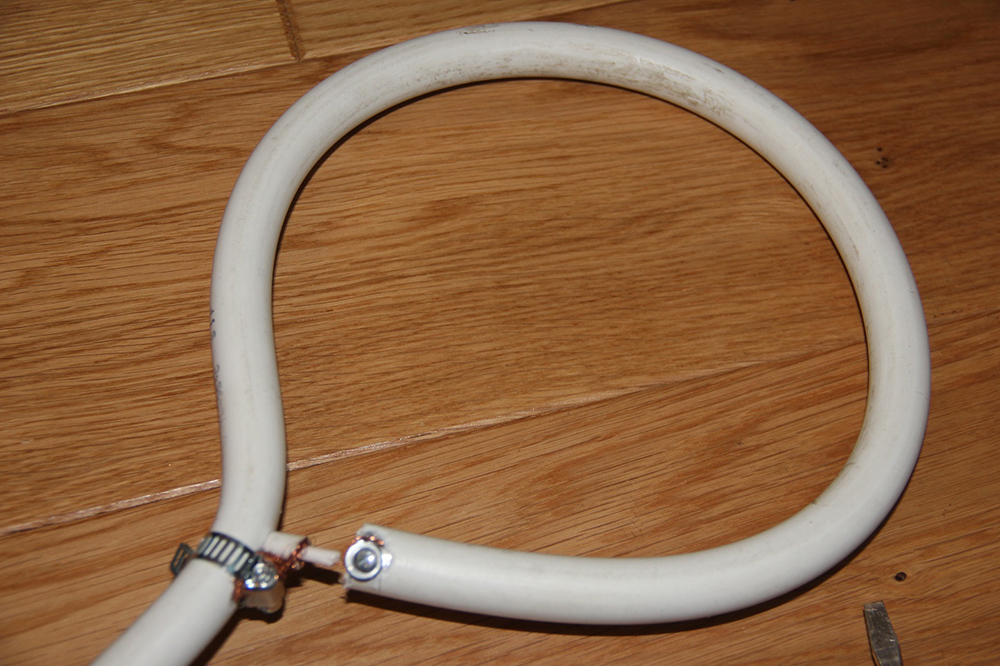

Разглядим один из самых обычных методов — изготовка из коаксиального кабеля:

Приготовьте кусочек кабеля 53 см.

Зачистите с обеих сторон, оголив жилу и скрутив оплётку.

Загнуть кабель в кольцо (либо ромб) и наклеить его на фанеру либо лист пластика. Расстояние между концами кабеля должно быть порядка 2 см.

Внутреннюю жилу кольца с 2-ух сторон соедините с обмоткой. На концах петли скрутите обмотку между собой. А жилы петли присоедините к скрутке кольца.

Зачистите конец антенного кабеля (того, что пойдёт к телеку).

Соедините жилу антенного кабеля с жилой петли, а обмотку с обмоткой петли.

Своими руками также просто выполнить антенну для телека из пивных банок. Причём её можно применять как комнатную, а можно выставить на улицу:

Возьмите две обыденные пивные банки.
Прикрепите их на древесную рейку с помощью, к примеру, скотча. Расположите их вдоль рейки крышками друг к другу, на расстоянии порядка 6–7,5 см.
Проделайте отверстия отвёрткой в горловине (в стене горловины, а не на крышке).
Разместите в отверстия шурупы.
Зачистите конец антенного кабеля.
Прикрепите проволоку кабеля к банке шурупами. Для надёжности сможете припаять.
Другой конец антенного кабеля подключите к разъёму ТВ либо цифровой приставки.
Можно выполнить более продвинутый вариант из 3–4 рядов банок.
Для этого пригодится вертикальная рейка, к которой будут перпендикулярно крепиться горизонтальные.
По такому же принципу сделайте 3–4 ряда расположенных друг напротив друга банок.
Соедините их между собой медным проводом и выведите вниз. Можно подсоединить усилитель, а к нему антенный кабель. Таким макаром, у вас получится очень действенная антенна, которую можно применять и на улице.

Такая конструкция отлично работает, хотя смотрится не очень эстетично.

Извилистую антенну труднее выполнить своими руками, но она отлично себя зарекомендовала как универсальная и надёжная:

Возьмите 2 кусочка медной проволоки поперечником 2–3 мм по 56 см.
Загните проволоку плоскогубцами, дабы из каждого кусочка вышел квадрат.
Зачистите антенный кабель и припаяйте жилу к углу 1-го квадрата, а оплётку к углу другого.
Закрепите конструкцию на диэлектрическую базу.
На другом конце кабеля установите штекер и вставьте в телек либо приставку.

Своими руками можно просто смастерить антенну из картонной коробки:

У конструкции из пивных банок есть более опрятный вариант, так именуемая бабочка. На дощечке закрепляются 4 ряда шурупов, а заместо поперечных реек применяются согнутые напополам кусочки медного провода. Таким макаром, получаются ряды из торчащих в различные стороны медных «вилок». Ряды также соединяются между собой проводом, выводятся на кабель, дальше необходимо просто подключить его к ТВ.

Подключение и настройка

Настройка комнатной антенны заключается приемущественно в правильной её установке:

Закрепите её как можно поближе к окну, дабы на пути сигнала по способности не было препядствий (железобетонных стенок, железных решёток). либо цифровой приставке.
Сейчас необходимо просто настроить программы: запустите автоматический поиск по цифровым каналам.
Если некий канал найден, но на дисплее надпись «нет сигнала», попытайтесь установить антенну в другое место, после этого опять настроить каналы, запустив автопоиск.

И в итоге аннотация, как подключить кабель к разъёму телека:

Таковы некоторые методы выполнить своими руками антенну для телека. На теоретическом уровне, антенной может послужить хоть какой кусочек железной проволоки. Но нет гарантии, что этого будет довольно, дабы настроить приём сигнала в ваших критериях. Если у вас есть идеи, как ещё можно без помощи других сконструировать эффективную комнатную антенну, оставляйте ниже свои комменты и советы.

Как без помощи других выполнить ординарную ТВ антенну?

Время от времени телевизионная антенна выходит из строя в самый неподходящий момент, либо ее просто не оказывается под рукою. К примеру, во время поездки на дачу. В таком случае появляется вопрос, как выполнить антенну для телека своими руками из того, что есть под рукою.

При помощи самодельного передатчика можно глядеть ограниченное количество каналов. Ну и прием возможно окажется наименее высококачественным, чем у покупного устройства. И все таки познание того, как сделать антенну без помощи других из средств находящихся под рукой, может понадобиться. Антенна может быть как обычной, так и сложной. Устройство сумеет принимать фактически все типы вещания.

Типы антенн

До того как приступить к изготовлению ТВ антенны своими руками, стоит разобраться в типах и технических свойствах телеприемников.

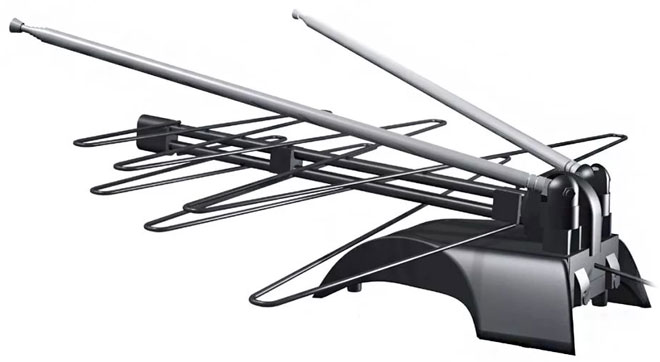

Зависимо от места установки различают комнатные и уличные телеприемники. Устройства для помещений эффективны исключительно в зонах уверенного приема сигнала. Они не подходят для дачных телевизоров. Для сельской местности и удаленных от телеретранслятора зон применяют уличные телеприемники.

По типу усилителя сигналов телеприемники бывают активными и пассивными. Конструкции пассивного типа принимают и усиливают импульсы за счет своей геометрии. Они не нуждаются в электропитании, не заносят собственных помех и шумов в сигнал, который принимают. Выполнить антенну пассивного типа без помощи других проще всего.

Активные устройства обустроены усилителем сигналов, который питается от электросети. Активный усилитель сам делает помехи и преломления в зоне уверенного приема в случае выбора очень массивного либо плохого устройства.

Эфирное вещание ведется на метровых либо дециметровых волнах. Для приема только метровых либо только дециметровых диапазонов вещания идеальнее всего подходят диапазонные телеприемники. К примеру, для передачи цифрового эфирного телевидения DVB-T2 в нашей стране используют только дециметровый спектр.

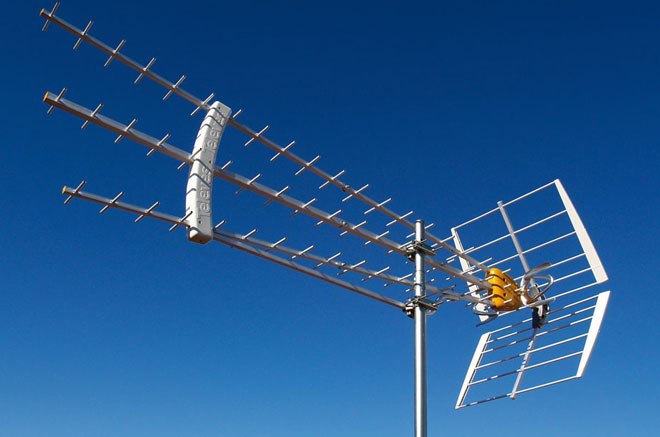

Логопериодическая, либо всеволновая, телеантенна может принимать волны как метрового, так и дециметрового спектра. Это широкополосная конструкция с 10 вибраторами. Логопериодическое устройство по коэффициенту усиления соответствует 3-4 элементной всеволновой антенне.

Рабочие частоты ограничиваются наибольшим и самым небольшим вибратором приемника. Он отлично согласуется с фидером. Его коэффициент усиления не меняется, то для подключения к фидеру не требуются симметрирующие и согласующие устройства.

Кабель с сопротивлением 75 Ом заходит в нижнюю трубку, выходит у конца (который направляют в сторону телецентра) и соединяется оплеткой с концом нижней трубки, а сердцевиной — с концом верхней трубки.

Снаружи и по механизму работы логопериодическая телеантенна представляет собой несколько канально-волновых устройств, соединенных вкупе. При этом каждое из них имеет свой вибратор, рефлектор и директор. При поступлении сигнала возбуждаются вибраторы, более близкие по размеру к половине длины его волны. Такие телеантенны применяют для приема как цифрового, так и аналогового вещания.

Читайте также: Что такое электрофорная машина и как она работает?

У приемника типа волновой канал самая обычная конструкция, которую можно стремительно собрать из обычных и доступных материалов. Она воспринимает аналоговый телесигнал поблизости телевышки и цифровой — за пределами больших населенных пт, где не достаточно помех.

Применяем пивные банки

Антенна для дачи своими руками из пивных банок — самая обычная и доступная конструкция пассивного типа. Ее можно выполнить стремительно и при отсутствии базисных способностей. При всем этом она отлично совладевает с приемом дециметровых диапазонов вещания.
