Выполнить антенну своими руками из кабеля

Спектр частот 1-30 МГц обычно именуется коротковолновым. На маленьких волнах можно принимать радиостанции, находящиеся за тысячи км.

Какую антенну избрать для коротковолнового приёма

Независимо от того, какую антенну вы изберите, идеальнее всего, дабы она была наружной (на улице), более высоко размещена и находилась подальше от линий электропередач и железной крыши (для понижения помех).

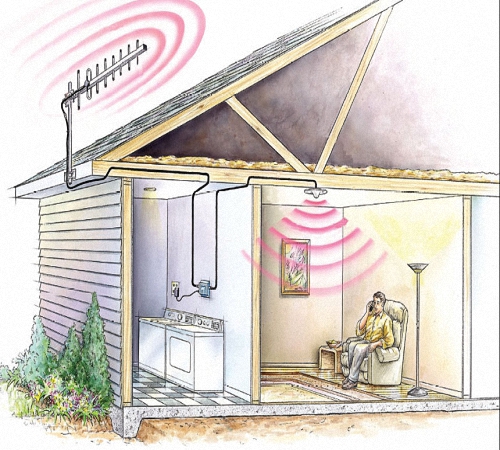

Почему наружняя антенна лучше комнатной?

В современной квартире и многоквартирном доме находится огромное количество источников электромагнитного поля, которые являются так сильным источником помех, что часто приемник воспринимает одни помехи. Естественно, что наружняя антенна (даже на балконе) будет меньше подвержена действию этих помех. Не считая этого, железобетонные строения экранируют радиоволны, а поэтому снутри помещения нужный сигнал будет слабее.

Всегда используйте коаксиальный кабель для связи антенны с приемником, это также понизит уровень помех.

Тип приемной антенны для приема на маленьких волнах

По сути, на КВ спектре тип приемной антенны не критичен. Обычно бывает довольно провода длинноватой 10-30 метров, а коаксиальный кабель можно подключить в любом комфортном месте антенны, хотя для обеспечения большей широкополосности (многодиапазонности), кабель лучше подключать поближе к середине провода (получится Т-антенна с экранированным понижением). В таком случае оплетка коаксиального кабеля к антенне не подключается.

Проволочные антенны

Хотя более длинноватые антенны могут принять больше сигналов, они также будут принимать больше помех. Это несколько уравнивает их с маленькими антеннами. Не считая этого, длинноватые антенны перегружают (возникают «фантомные» сигналы по всему спектру, так именуемая интермодуляция) бытовые и портативные радиоприемники сильными сигналами радиостанций, т.к. у них маленький динамический спектр по сопоставлению с любительскими либо проф радиоприемниками. В данном случае в радиоприемнике нужно включить аттенюатор (переключатель установить в положение LOCAL).

Если вы используете длиннющий провод и подключаетесь к концу антенны, то лучше будет применять для подключения коаксиального кабеля согласующий трансформатор (балун) 9:1, т.к. антенна «длиннющий провод» имеет высочайшее активное сопротивление (порядка 500 Ом) и такое согласование понижает утраты на отраженный сигнал.

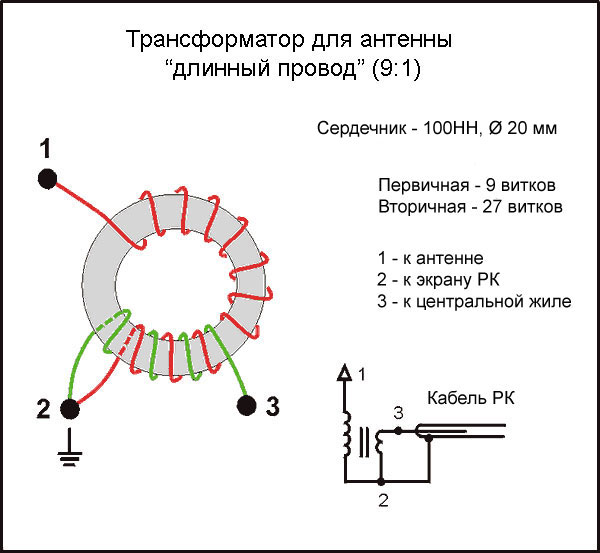

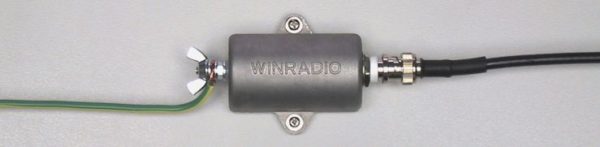

Трансформатор для антенны длиннющий провод 9:1

Согласующий трансформатор WR LWA-0130, соотношение 9:1

Активная антенна

Если у вас нет возможность повесить внешнюю антенну, то можно применять активную антенну. Активная антенна — это, обычно, устройство, сочетающее внутри себя рамочную антенну (либо ферритовую либо телескопическую), широкополосный малошумящий частотный усилитель и преселектор (не плохая активная КВ антенна стоит выше 5000 рублей, правда для бытовых радиоприемников нет смысла получать дорогую, полностью подойдет что-то вроде Degen DE31MS). Для понижения помех от сети лучше избрать активную антенну, работающую от батареек.

Смысл активной антенны в том, дабы как можно посильнее подавить помеху и усилить нужный сигнал на уровне РЧ (радиочастоты), не прибегая к преобразованиям.

Не считая активной антенны можно применять всякую комнатную, которую можете выполнить (проволочную, рамочную либо ферритовую). В железобетонных домах комнатную антенну нужно располагать подальше от проводки, поближе к окну (лучше на балконе).

Магнитная антенна

Магнитные антенны (рамочная либо ферритовая), в той либо другой мере, при подходящем стечении событий, позволяют понизить уровень «городского шума» (точнее будет сказать, повысить соотношение «сигнал-шум») за счет собственных направленных параметров. Более того, магнитная антенна не воспринимает электрическую составляющую электромагнитного поля, что также понижает уровень помех.

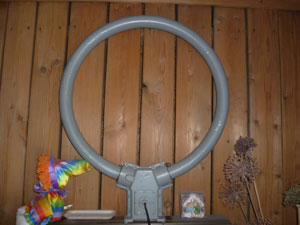

Магнитная рамочная антенна

К слову сказать, Опыт — это база радиолюбительства. Наружные условия играют в распространении радиоволн существенную роль. Что отлично работает у 1-го радиолюбителя, может совершенно не работать у другого. Самый приятный опыт распространения радиоволн можно провести с телевизионной дециметровой антенной. Вращая её вокруг вертикальной оси можно увидеть, что более высококачественное изображение не всегда соответствует направлению на телецентр. Это связано с тем, что радиоволны при распространении отражаются и «смешиваются с другими» (происходит интерференция) и более «высококачественный» сигнал идёт с отраженной волной, а не с прямой.

Заземление

Не следует забывать о заземлении, хотя бы через трубу отопления. Для этого необходимо ратфилем зачистить до металла маленький участок трубы и хомутом придавить провод заземления.

Не стоит заземлять радиоприемник на защитный провод (PE) в розетке. В особенности «обожают» заземление старенькые ламповые радиоприемники.

Борьба с помехами радиоприему

Для борьбы с помехами и перегрузками можно применять преселектор (антенный тюнер). Внедрение этого устройства позволяет до определенной степени подавить внеполосные помехи и сильные сигналы.

К огорчению, в городке все эти ухищрения могут не дать хотимого результата. При включении радиоприемника слышен только шум (обычно, шум посильнее на низкочастотных спектрах). Иногда начинающие радионаблюдатели даже подозревают свои радиоприемники в неисправности либо недостойных свойствах. Проверить приемник просто методом отключения антенны. Отключите антенну (сложите телескопическую антенну либо переключите на внешнюю, но ее не присоединяйте) и отсчитайте показания S-метра. После чего выдвиньте телескопическую антенну либо подключите внешнюю. Если показания S-метра существенно возросли, означает с радиоприемником все в порядке, а для вас не подфартило с местом приема. Если уровень помех близок к 9 баллам либо выше, то обычный прием будет неосуществим.

Поиск и устранение источника помехи

Как досадно бы это не звучало, город полон «широкополосных» помех. Многие источники генерируют электромагнитные волны широкого диапазона, как искровой разряд. Обычные представители: импульсные блоки питания, коллекторные электродвигатели, авто, сети электроосвещения, сети кабельного телевидения и Веб, маршрутизаторы Wi-Fi, ADSL модемы, промышленное оборудование и почти все другое.

Самый обычной метод «поиска» источника помех — исследовать помещение при помощи карманного радиоприемника (не принципиально какого спектра, ДВ-СВ либо КВ, только не FM спектра). Обойдя комнату можно просто увидеть, что в некоторых местах приемник шумит посильнее — это и есть «место локализации» источника помех. «Шуметь» будет фактически все, что подключено к сети (компы, энергосберегающие лампы, сетевые провода, зарядные устройства и пр.), также сама проводка.

Конкретно для того, дабы как-то понизить губительное действие городских помех и стали популярны «супер-пупер» накрученные радиоприемники и трансиверы. Городской радиолюбитель просто не может комфортабельно работать на бытовой аппаратуре, которая достойно себя указывает «на природе». Нужна большая избирательность и динамика, а цифровая обработка сигнала (DSP) позволяет «творить чудеса» (к примеру, подавлять тональные помехи), труднодоступные аналоговым способам.

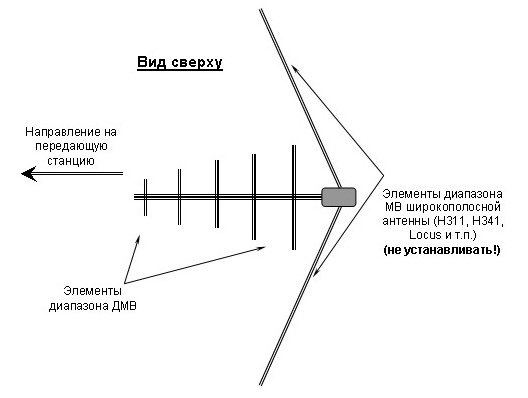

Естественно, самая наилучшая КВ антенна — направленная (волновой канал, QUARD, антенны бегущей волны и т.д.). Но будем реалистами. Выстроить направленную антенну, даже ординарную, достаточно трудно и недешево.

Самодельная FM-антенна

Приветствую читателей и подписчиков. В комментах и письмах поступают бессчетные просьбы поведать о том, как самому сделать FM антенну и привести пример таковой конструкции с подробной аннотацией по изготовлению обычной FM антенны. В связи с этим публикуем данную статью. Тут описывается три обычных конструкции антенн для FM спектра.

Изготовка FM-антенны своими руками с внедрением конструкции в паре с радиоприёмником наращивает на 60—100% мощность радиосигнала на FM-частотах (88 — 108 МГц). Повышение чувствительности и свойства приёма достигается вертикальной установкой антенны под спектр распространения радиоволн передающих антенн. Разглядим конструкцию трёх обычных антенн. Время производства — от получаса до трёх часов. Для конструкции потребуются дешевые либо бывшие в употреблении материалы.

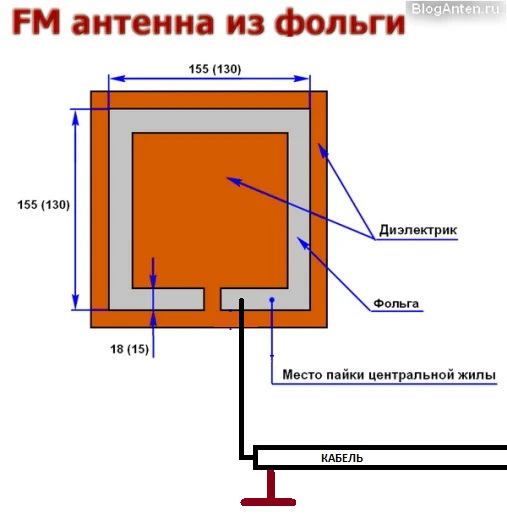

FM-антенна фольгированный квадрат.

Нужные материалы и инструменты:

Высушенная доска, ДВП, диэлектрический материал.
Железная фольга.
Отрезок экранированного кабеля с сопротивлением 50—75 Ом.
Штекер для подсоединения к радиоприёмнику.
Паяльничек, флюс, припой.

Сам процесс производства данной патч FM антенны не сложен и занимает минимум времени. Делается квадратная рамка из цельного кусочка фольги с обозначенными на рисунке размерами и вырезом шириной 15 мм в нижней части рамки. Готовая рамка закрепляется с помощью клея на плоском основании из дерева, ДВП, либо любого диэлектрического материала. К нижнему краю квадрата, справа либо слева от выреза, припаивается центральная жила коаксиального кабеля. На рисунке все размеры указанны в миллиметрах, жесткой привязки к размерам нет, в скобках указан мало допустимый размер, без скобок наибольший. Расстояние между пайками кабеля (оплетка и центральная жила) варьируется от 25 до 40 мм. Обозначения: 1 — диэлектрический материал; 2 — фольга;

Рассмотренная конструкция самодельной FM-антенны устанавливается снутри помещения, либо на улице. Настройка сигнала делается перемещением антенны в вертикальном направлении с поворотом вокруг собственной оси.

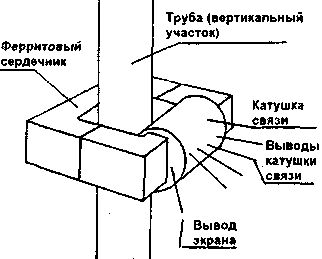

Трубная FM антенна.

Базу конструкции антенны составляют внутредомовые водопроводные либо отопительные трубы

Сердечник из феррита от строчного трансформатора старенького лампового телека.
Клей, липкая, изоляционная лента.
Латунная либо медная фольга.
Монтажный медный провод 1,5 м сечением 0,25 кв. мм.
Соединительные штыри для подключения антенны к приёмнику.

Для производства обмотки на сердечник из феррита в два слоя укладывается изолента либо бумага. Одиночный слой фольги, уложенный поверх бумаги с перекрытием витка в 1 см, изолируется на участке перехлёста изолентой для исключения контакта 2-ух сторон витка. На приготовленный экран наматывается 25 оборотов провода с отводами на 7, 12 и 25 витке. Приобретенный контур связи обматывается экраном по аналогии с п.1, с последующим соединением экранов между собой. Концы провода вводятся в соединительные штырьки. Соединение вывода 7 витка с экранами подключается к гнезду «заземление» радиоприёмника, другие выводы — к клемме «Антенна». Настройка приёма делается подбором подключений обмоток контура связи.

Надёжное заземление таковой FM-антенны с применением внутренних труб отопления, позволяет принимать передачи во время грозы без риска повреждения оборудования. Вертикальный установка труб в высотном доме увеличивает в 1.5—2 раза мощность радиосигнала.

Всенаправленная FM-антенна из коаксиального кабеля.

Антенна применяется для усиления радиосигнала в зоне неуверенного приёма.

Отрезок телевизионного кабеля от 1,5 м и поболее.
Пластмассовая трубка длиной 1,5 м, поперечником 20 мм.
Древесная мачта.

На расстоянии 750 мм от начала провода делается надрез с предстоящим удалением пластмассовой изоляции и сохранением целостности экранной оплётки. После разминания и ослабления оплётки, нужно без повреждения медной жилы выкрутить экран по направлению к месту надреза изоляции. Нахождение экрана в обратной стороне от центрального провода согласовывает волновое сопротивление антенны. Нужно установить и закрепить хоть каким методом антенну снутри пластмассовой трубки с предстоящим прикреплением конструкции к древесной мачте. Настройка сигнала делается после подсоединения антенну к приёмнику и регулировкой в вертикальном направлении нужной высоты установки мачты.

Настройка приёма таковой всенаправленной самодельной FM-антенны делается без вращения конструкции вокруг своей оси. Использование в схеме экранированного кабеля избавляет воздействие помех, возникающих при работе домашней техники, на качество приёма.

Антенна Си-Би своими руками: чертежи, материалы, этапы работ

Прием и отправка радиосигналов требуют определенного технического инвентаря. Если не замахиваться на что-то очень сложное, то можно приостановить свое внимание на антенне Си-Би. Своими руками выполнить ее легко, сразу она предоставляет хорошие способности для работы.

Как все начиналось?

Что собой представляет Си-Би? Это обозначение применяется как сокращение от британского словосочетания «штатский спектр». Оно принято для обозначения доступной и безлицензионной радиосвязи на маленьких волнах, занимающей спектр 27 МГЦ. Зависимо от страны, правила его применения могут регулировать работу по минимуму либо вообщем отсутствовать. Средства радиосвязи могут быть носимыми, возимыми либо стационарными. От проф станций (ну и огромного количества любительских) они отличаются ценой и количеством доступных функций. В самых обычных версиях этого спектра можно только принимать и передавать звуковую информацию на относительно маленькие расстояния по пересеченной и лесистой местности. Можно поработать над устранением природных помех либо же уделить внимание повышению охватываемого расстояния. Но давайте пока не будем торопиться.

Читайте по теме: Как выполнить зеркало в домашних критериях

Где же они используют?

Си-Би рации владеют достаточно широким применением. Они являются довольно надежными и доступными средствами связи, которые позволяют обеспечить взаимодействие магазина со складом, грузовым автотранспортом и т.д.. Используются Си-Би рации и на маломерном флоте — катерах и яхтах. При всем этом дальность работы на воде существенно вырастает за счет того, что отсутствуют суровые препятствия.

Наибольшее использование Си-Би спектр отыскали как представители подвижной связи. В качестве примера можно привести устройства, установленные в автомобилях. С портативными устройствами незначительно труднее. Дело в том, что Си-Би спектр обладает длиной волны в 11 метров. И безупречная для него антенна должна быть размером около 2,7 м. На портативных устройствах их приходится укорачивать в 10-20 раз. Как итог – достаточно большой вес, маленький коэффициент полезного деяния при передаче данных малогабаритной антенне и низкая эффективность амплитудного шумоподавления. Но благодаря достаточно значимой длине волн Си-Би антенна может работать даже при наличии существенных препятствий. Она отлично подходит для пересеченной местности и лесов.

Нужная информация

Си-Би радиостанция позволяет связаться с милицией, скорой помощью, пожарной охраной и аварийными службами благодаря особым диспетчерам. Необходимо подчеркнуть, что схожая возможность есть не всегда. Для этой цели выделен канал 9C. Но, как досадно бы это не звучало, на практике это можно повстречать разве что в Москве и Санкт-Петербурге. На остальной местности лучше применять канал 15С, средством которого можно установить связь с водителями на трассах. Дополнительно на 19С можно набрести на радиолюбителей. Ко всем этим людям можно обратиться с призывом о помощи. Главное – хватило бы мощности отправить и принять ответный сигнал. А сейчас давайте будем рассматривать, как выполнить антенну своими руками.

Теоретическая подготовка

Итак, для нашей самоделки выдвигается ряд требований:

Она должна хотя бы отчасти обеспечивать защиту от атмосферных и промышленных помех.
Нужно позаботится о «земле» для обычного приема сигналов.
Дабы передавать данные на антенну, она должна быть настроена.

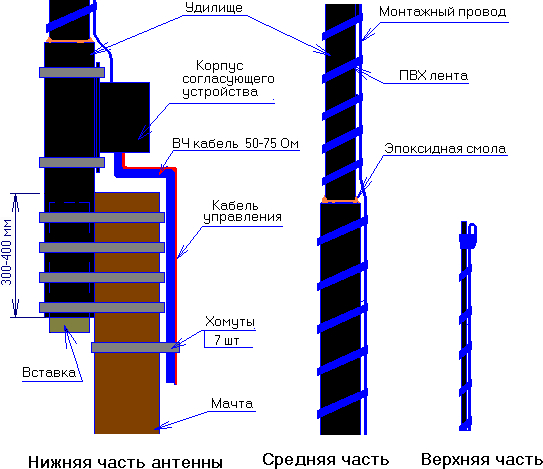

Если гласить о конструкции, другими словами два главных варианта: горизонтальное и вертикальное выполнение. Любой из них имеет свои особенности. Дабы отыскать среднее решение, антенну нередко располагают в положении 45 градусов. Вертикальное выполнение считается более сложным, но и наилучшим. Для него нужна более высочайшее сопротивление, ежели для горизонтального. К тому же последний вариант более зависим от расстояния до земли – чем он далее, тем выше сопротивление. Дабы удовлетворить разные требования к конструкции, будет рассмотрено несколько вероятных вариантов выполнения. При желании, сильно не усложняя все, их можно усовершенствовать. Итак, как выполнить антенну своими руками?

Очень обычной вариант

Будем делать из подручных материалов. Из покупного – только разъемы UNF и кабель RG-58. Полотно антенны будет равно длине волны. Подгоняя в резонанс, ее можно укорачивать и делать чуток длиннее. Если передатчик коаксиальный, то питание необходимо симметрировать. Самый обычный метод – применять низкочастотный феррит (от 400 до 2000 НН). При разработке антенны Си-Би своими руками в его роли может выступить трансформатор от блока питания компьютера. Необходимо подчеркнуть, что стандартные желтоватые кольца не подходят, потому на сердечник нужно намотать два витка кабеля. И тут становится животрепещущим один вопрос. А конкретно – какой кабель для антенны избрать? Допустим, что нам нужно среднее решение в системе координат стоимость/качество. В таком случае можно направить внимание на обыденный кусочек провода ШВВП 2Х0,75. Он разбит на два проводника, которые спаяны совместно. Общая длина должна выходить на одиннадцать метров. При всем этом соблюдение равенства сторон – это не критически принципиальный момент. В качестве изолятора можно применять пластиковое кольцо – к примеру, от детской погремушки.

Дипольная рация

Своими руками антенна Си-Би такового типа может быть просто изготовлена. Ведь диполь считается очень обычным в освоении и реализации. Можно сделать устройство, подходящее для долговременной необслуживаемой эксплуатации. К тому же оно может отлично работать в не самых подходящих критериях. Что все-таки собой представляет диполь? На самом деле, это простая и сразу часто встречающаяся антенна, представленная в виде симметричного вибратора. Более обычный вариант реализации – прямолинейный проводник, длина которого равна половине волны, запитанный токами высочайшей частоты от генератора. Ординарными словами, берут два одинаковых кусочка провода, растягивают последовательно в пространстве. В центре этой конструкции подключается кабель, от которого сигнал передается от диполя к трансиверу и вспять.

Антенна Си-Би своими руками может быть выполнена вертикально либо горизонтально. 1-ый вариант больше подходит для установления местной связи, а 2-ой – далекой. Если диполь находится под углом, то доступны обе способности.

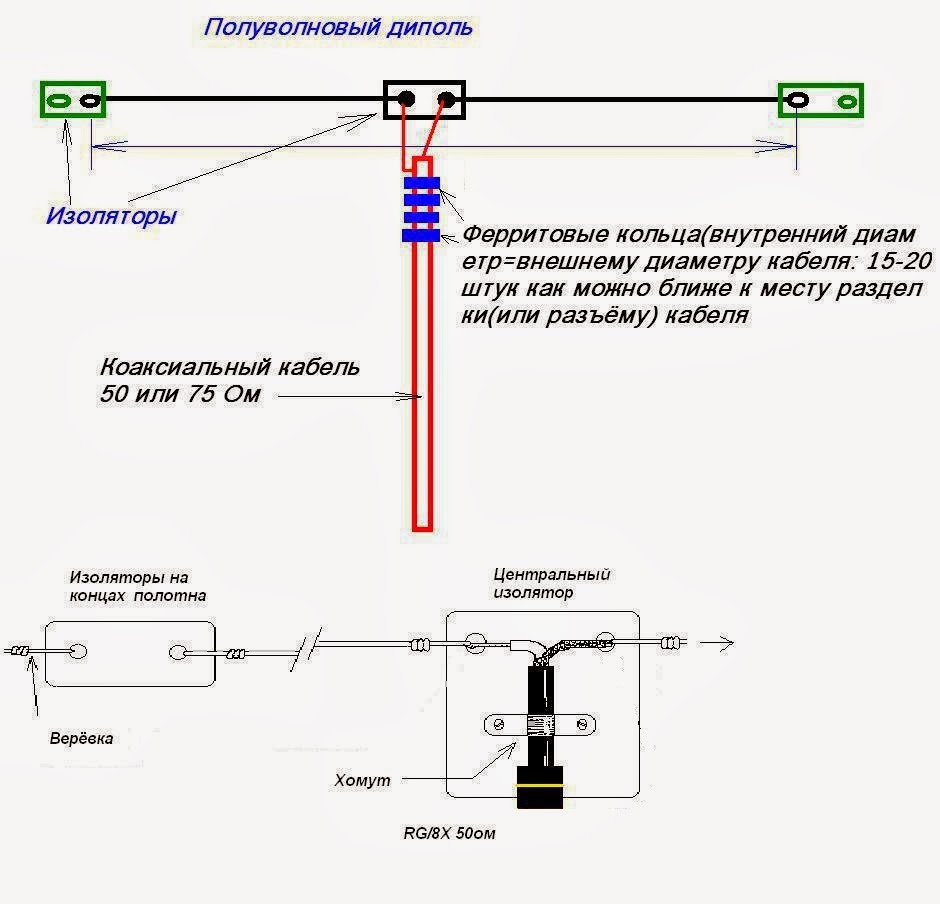

Проектируем диполь

До того как начинать что-то делать, нужно высчитать, что все-таки нам нужно. Следует осознавать, что геометрическая длина диполя будет немногим меньше, ежели рассчитанная по формуле. Почему? Это связано с процессом появления емкостного тока на концах антенны, что эквивалентно повышению ее длины. Точную длину диполя (которая учитывает коэффициент укорочения) можно высчитать по формулам, которые не будут приводится тут, так как для заслуги этой цели можно вовлечь технологические средства в виде моделирующих программ. В качестве такой использовалась MMANA. Итак, вышло, что высочайшая точка должна пребывать на высоте в три метра, центр – 2,5, а низ – 2 м. Длина плеч – 2,57 м, провод, избранный для сотворения антенны, имеет поперечник в 2 мм. Такая конструкция обладает сопротивлением приблизительно в 75 Ом. Это эквивалентно КСВ=1,5. Для питания антенны можно избрать балансировочное устройство. Оно на самом деле является симметрирующим трансформатором. Почему конкретно так, а не, скажем, через коаксиальный кабель? Дело в том, что диполь – симметричная антенна. И питаться от кабеля она не сумеет, так как он является несимметричной линией.

Собираем антенну

Итак, для сотворения нам пригодится:

Сантехническая пластмассовая муфта. Подойдет с поперечником в 50-55 сантиментов.
Разъем SO-239.
Сантехнические заглушки, соразмерные с подобранной ранее муфтой.
Винт-кольцо в количестве 3-х штук.
Три гайки и 6 шайб.

В муфте заглушку для крепления делаем в 6 мм и для разъема на 16 мм. Потом можно подсоединить либо собрать балун. Мы представим, что брать не охото. Потому берем ферритовое кольцо, у которого проницаемость 600, кусочек провода с сечением в 0,5-1 мм. Провод складываем в три раза и начинаем наматывать на кольцо. После того, как готова настоящая катушка Си-Би антенны, обмотка фиксируется при помощи изолирующей ленты либо хомутов. Монтируем балун в заготовку, после этого припаиваем разъем. Конструкция практически готова. Осталось отмерить нужное количество проводов для наилучшей антенны, дабы закрепить их на заготовке. Толщина тут роли не играет. Как пример – можно взять три метра по 1,5 мм. Кстати, хотя программка и подсчитала, что нормально – 2,57, лучше взять малость с припасом. Потому и три метра. Спаиваем все — и наша антенна готова.

Настройка и отдельные специальные моменты

Так как диполь является симметричной антенной, то длина плеч должна быть одинаковой. При разработке первых устройств лучше не отклоняться от обозначенных характеристик. И лучше брать малость больше, чем указывают расчеты, ибо отрезать можно всегда, тогда как приварить существенно сложней. В итоге можно получить достаточно ординарную и универсальную антенну. Собрать ее можно за час. Достаточно хорошо, беря во внимание удовлетворительный итог.

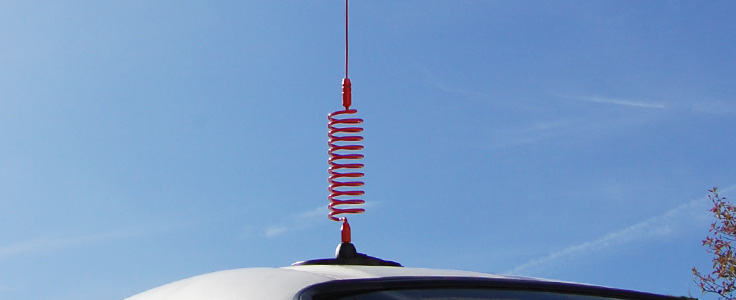

Для автомобиля

Современное средство передвижения непременно имеет радиоприемник либо даже что-то большее. Навигация, телевидение и радиосвязь – это далековато не полный список. Но очень нередко что-то хотимое приходится докупать без помощи других. Либо делать. К примеру, своими руками авто антенну для способности воплощения радиосвязи. Как это воплотить? Обыденные антенны не подходят. Почему? Дело в том, что тс нередко передвигаются во время сеансов связи. И классические антенны в таком случае будут иметь определенные «мертвую» зону приема. Даже если ехать таким макаром, дабы не допускать подобного, разрывы связи все равно появляются при маневрировании.

Подводя итоги, можно осознать, что изготовленная своими руками авто антенна должна соответствовать таким требованиям:

Владеть высочайшим коэффициентом полезного деяния (ведь Си-Би нужен не только лишь для того, дабы слушать, но и дабы передавать информацию).
Обеспечивать надежную работу с избранной частотой.
Помещаться в салоне.
Не вызывать вопросов со стороны гаишников относительно доработки корпусов.

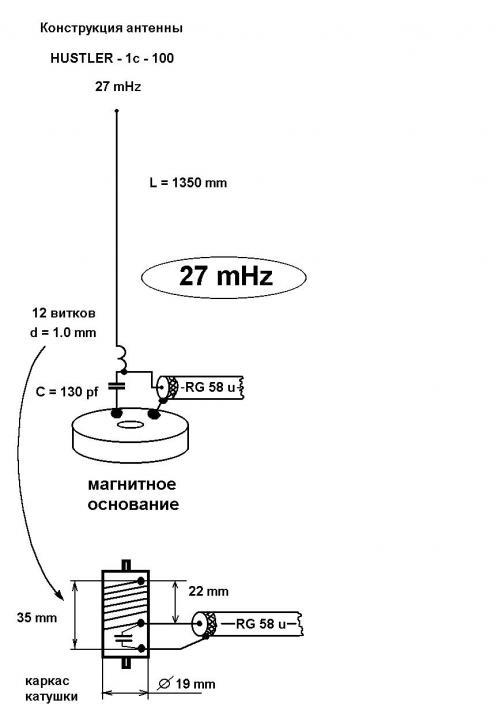

Специфичность авто антенн

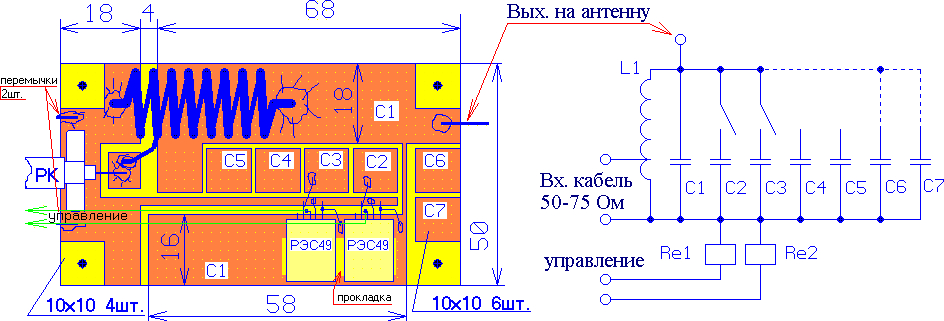

Четвертьволновой передатчик можно откинуть сходу – он очень большой. Наша Си-Би радиостанция в таком случае не удовлетворит своим размером. Но вот если машина имеет рамочную конструкцию, то можно пользоваться ее преимуществами. Для того дабы настроить антенну в резонанс с нужной частотой, применяется конденсатор. Но что делать с длиной? Одно из самых фаворитных решений – выполнение антенны в виде спирали. Другой, не уступающий в популярности метод, состоит в том, дабы делать антенну в виде трапеции. В таком случае рекомендуется, дабы длина антенны Си-Би была следующей: верхняя грань – 56,5 см, нижняя база – 66,5 см, боковины – 22,5 см + 45 см для соединения. Видите ли, внеся не очень значительные конфигурации в конструкцию, мы смогли получить то же самое, что было нужно ранее. Вот только трапециевидная антенна расслабленно помещается в автомобиль. В целом, тут очень огромное место для полета мысли.

Заключение

Вот и все, основной материал удачно рассмотрен. Своими руками чертежи антенны перевоплотить в готовое устройство легко. Но если нет опыта, то с этим могут быть определенные трудности. Как молвят, дорогу осилит идущий. Если с первого захода сделать Си-Би антенну не получится, то разочаровываться не следует. Может быть, что-то было слабо припаяно либо недостаточно отменно исполнено, запамятовали присоединить источник питания либо что-то еще. К тому же, даже если все изготовлено верно, нельзя исключать того, что определенный элемент перегорел либо был произведен с браком.
