Выполнить антенну на 20 каналов

Для приема цифрового ТВ в формате эфирного вещания DVB Т2 сейчас предлагается огромное количество антенн. Они все представляют собой одно из стандартных технических решений. Практика указывает, что самодельная антенна для цифрового телевидения при практически нулевой цены может быть еще эффективнее предлагаемой в магазине. Причина в усреднении исходных характеристик, которое делают производители. Дециметровые антенны, рассчитанные точно по чертам трансляторов в определенной местности, будут сформировывать лучший уровень сигнала. Даже если это комнатная модель, изготовленная из подручных материалов.

Что такое эталон DVB T2

Эталон DVB T2 — один из форматов эфирного вещания, разработанный интернациональным консорциумом DVB. Эта аббревиатура в переводе на российский обозначает «Цифровое видео вещание«. Дополнение Т2 указывает, что формат применяется для наземных станций и относится ко второму поколению протокола передачи.

В сопоставлении с первой версией, DVB T2 позволяет:

• прирастить количество сразу передаваемых каналов в одном мультиплексе;
• воплотить возможность формирования сеток вещания с привязкой к регионам;
• существенно сузить применяемые полосы частот;
• передавать изображения в форматах высочайшей четкости HD и сверхвысокой четкости UHD;
• передавать большой звук;
• работать с гибридной платформой телевидения, объединяющей его функционал с вебом.

Сейчас домашние умельцы просто в состоянии сделать антенну на 20 каналов цифрового телевидения либо больше. Это может быть внешняя модель либо малогабаритная комнатная. Цифровая антенна узконаправленного типа дозволит точно прицелиться на транслятор. А обычная модель из кабеля, изготовленная своими руками и повешенная на стенку, обеспечит высококачественный прием в зонах, близких к станции ретрансляции.

Общие принципы расчета антенны

ТВ антенна для цифрового ТВ не должна делать ничего сверхъестественного. Ее основная задачка — принимать сигнал в точно рассчитанном спектре частот. Существует целая серия технических решений, уже показавших свою эффективность. В вебе, разных журнальчиках по радиотехнике, даже в учебниках по физике можно отыскать чертежи обычных в изготовлении антенн, которые просто выполнить своими руками.

Общий принцип расчета всех типов приемных устройств базируется на границах длины волн спектра вещания. При всем этом не нужно упрощать поставленные задачи. Например, биквадратная антенна Харченко может быть рассчитана на среднюю длину волны. А может быть выполнена с несколькими контурами для обеспечения максимума усиления сигнала на всем спектре вещания.

Стоит особо отметить: любая схема, которая будет рассмотрена, уже удачно применялась обилием домашних мастеров, показала свою эффективность и просто собирается своими руками. Для некоторых типов антенн, к примеру, логопериодической, будет приводиться самый обычный вариант реализации в материале.

Где можно расположить самодельную антенну

Где конкретно будет находиться домашняя антенна для цифрового телевидения, зависит только от пожеланий его обладателя и наилучших критерий приема. К примеру, даже остронаправленную логопериодическую несложно подвесить прямо в комнате, верно прицелившись в транслятор. И напротив, небольшую и легкую конструкцию из 2-ух пивных банок при желании можно переместить на крышу высотки.

Но есть обыкновенные правила, соблюдение которых поможет сберечь массу сил, времени, морок на повторные опции.

1. Делая антенну своими руками, полезно сходу предугадывать схемы крепления для ее размещения снутри помещения либо на улице.
2. Общая защита, герметизация и изоляция никогда не игнорируются, вне зависимости от класса антенны.
3. При размещении антенны на улице стоит для ее производства своими руками применять крепкие материалы, стойкие к влаге и механическим нагрузкам. Не излишним будут и некоррозируемые металлы.

Принципиально! Какая бы ни была мощная конструкция, вроде бы она ни была отлично обмыслена и просчитана — безопасность окружающих должна быть непременно выполняемым условием.

Устройство при размещении не должно создавать сложностей соседям. Схема крепления на улице должна обеспечивать твердость позиционирования и исключать случайное падение конструкции. При подключении кабелей либо подводе питания к усилителям правила техники безопасности необходимо соблюдать обязательно.

Варианты производства самодельной антенны

Схемы устройств, которые разработаны известными исследовательскими центрами и инженерами радиотехниками, довольно трудно рассчитываются. Но любая домашняя антенна для приема цифрового телевидения, использующая тот либо другой принцип приема, может быть реализована своими руками. Посреди них есть и очень обыкновенные конструкции.

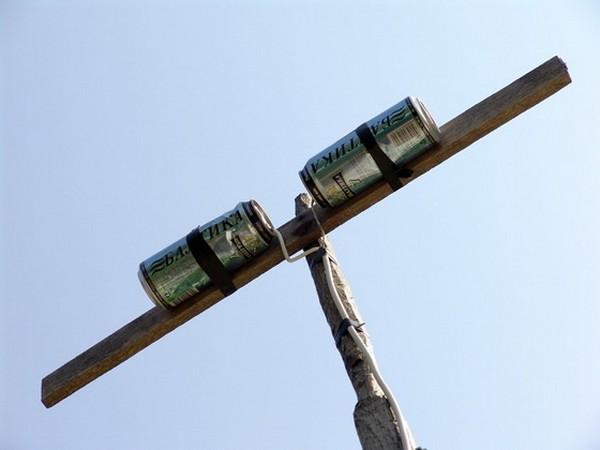

Из пивных банок

Пожалуй, наилучшая домашняя антенна для цифрового телевидения, изготовка которой доступно начинающим — это конструкция из 2-ух пивных банок.История умалчивает, была ли она придумана случаем, либо появилась в итоге особых исследовательских работ. Но один факт не поддается сомнению: антенна из пивных банок для цифрового ТВ отлично работает, при условии неплохого сигнала транслятора в точке ее установки.

Для производства устройства пригодятся:

• пивные банки емкостью по 500 мл, 2 шт.;
• две планки из дерева, соединенные буковкой Т;
• изолента;
• кабель с разъемом для подключения к телеку.

Схема сборки ординарна. Банки прикручиваются к планкам на расстоянии между ними, равном поперечнику каждой. Конец кабеля готовится. С него снимается наружняя изоляция на длину, равному расстоянию между банками. Оплетка аккуратненько сматывается в жгут до точки неповрежденной оболочки провода. Его конец зачищается до центральной жилы приблизительно на 1 см.

Дальше банки прикручиваются к плечам Т-образной опоры. К их донышкам крепятся приготовленные контакты кабеля, оплетка и центральная жила. Если банки жестяные, это просто выполнить пайкой. В случае применения дюралевой тары, концы контактов необходимо залудить и закрепить к торцам емкостей шурупами.

Совет! Устройству может пригодиться дополнительная настройка, потому банки не стоит сходу приматывать плотно.

Поначалу необходимо подключить кабель к телеку. Потом, двигая банки в стороны, приближая и удаляя друг от друга, достигают наибольшего свойства рисунки. Если антенна из пивных банок для цифрового ТВ подключена к ресиверу, можно держать под контролем уровень сигнала по свидетельствам экранных индикаторов. По окончании процесса опции банки плотно приматывают изолентой к плечам опоры.

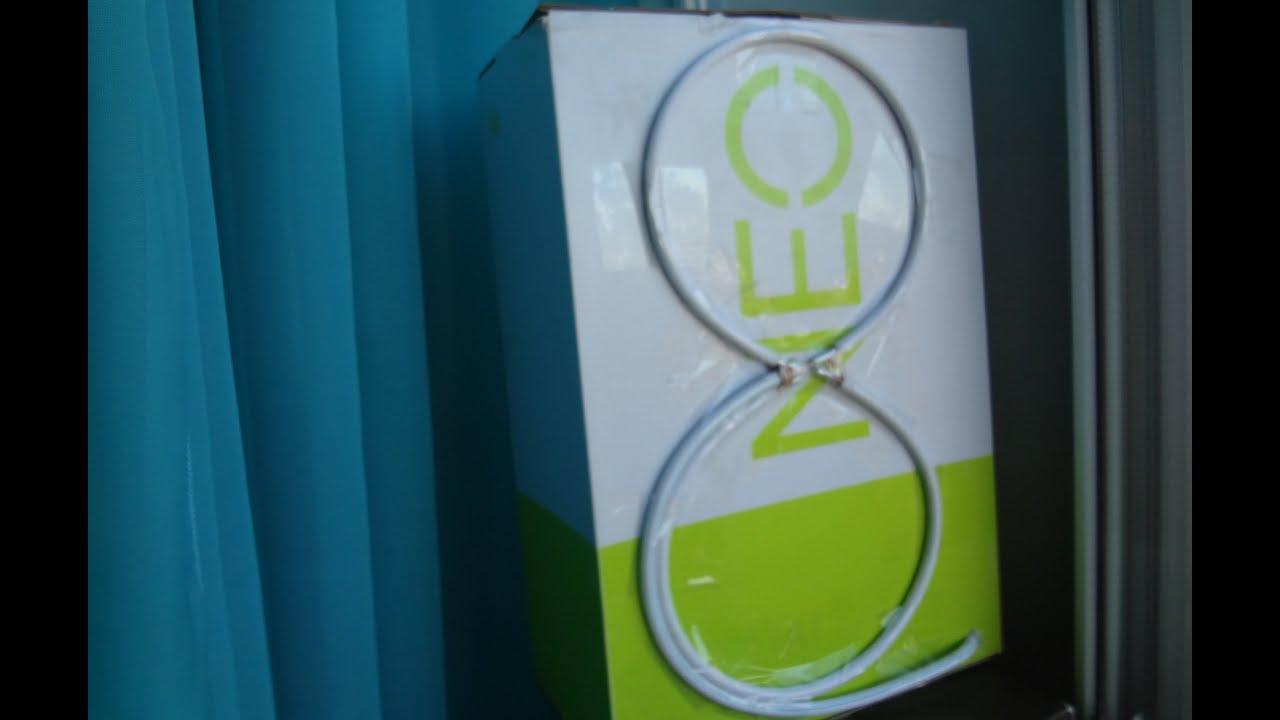

Из коаксиального кабеля

Самый обычный метод выполнить антенну своими руками для цифрового телевидения — применять коаксиальный кабель. Схема устройства и его расчет ординарны, а изготовка доступно даже начинающим.

Для антенны будет нужно два кусочка обыденного коаксиального кабеля с длиной, равной 1/4, 1/2 либо целой длине волны середины спектра доступных трансляторов. Расчет значения в метрах делается как 300000000, разделенное на частоту в Герцах. Это полная длина волны. Если размер кабеля кажется огромным, его можно поделить пополам либо на четыре части. Потом:

• концы кабеля зачищаются от изоляции на 1.5-2 см;
• оплетка аккуратненько сворачивается в жгут;
• освобождается центральная жила;
• два отрезка кабеля укладываются полукругами;
• центральные жилы и жгуты оплеток на концах соединяются;
• к приобретенным точкам присоединяется центральная жила и оплетка кабеля, идущего к телеку.

Настройка антенны делается конфигурацией расстояния между точками концов полукругов.

Принципиально, дабы восьмерка укладки кабеля сохраняла форму. Для этого провод можно уложить на лист картона и закрепить скотчем.

Бабочка

Антенна бабочка представляет собой разновидность традиционной штыревой, рассчитанной в дециметровом спектре. Для правильного определения размеров усиков довольно отыскать длину волны делением скорости света 300000000 на частоту транслятора в Герцах.

Приобретенное значение для уменьшения габаритов антенны можно поделить на 2 либо 4. После чего:

• готовят опору в виде древесной планки;
• изготавливают углы 30 градусов из проволок, с длиной луча, равной избранному по длине волны значению;
• прикручивают приобретенные заготовки к планке с шагом 18-20 см с 2-ух сторон;
• соединяют усы справа и слева проводником;
• присоединяют концы ведущего телека к средней точке одного проводника либо прямо к месту крепления усов.

Принципиально! Данная антенна фактически схожа промышленно выпускаемым «полькам» для дециметрового спектра. Но она просто делается своими руками и рассчитывается по четким частотам трансляторов цифрового телевидения.

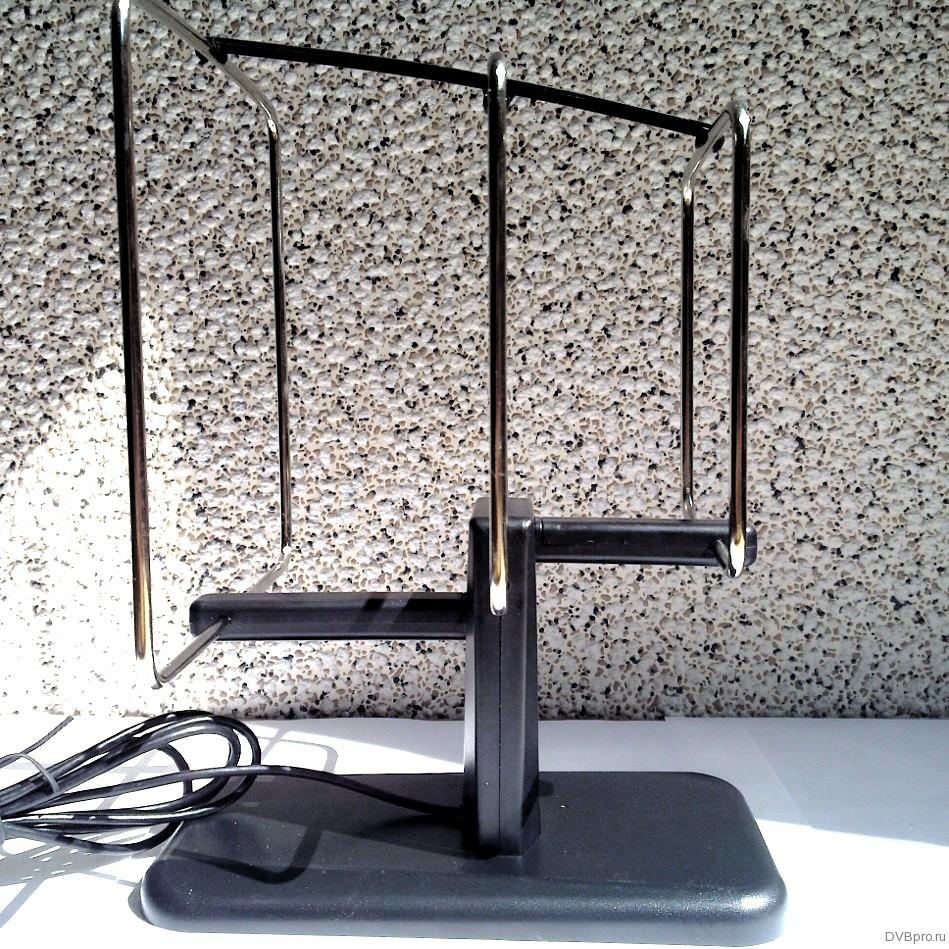

Тройной квадрат

Антенна три квадрата, на 1-ый взор, простая и незатейливая. Но у нее есть ключевое преимущество в виде ярко выраженной диаграммы направленности. Это значит, что при малых габаритах и простоте она способна целиться в точку трансляции с той же эффективностью, что и конструкции типа волновой канал и логопериодическая.

Антенна тройной квадрат будет очень полезна в роли комнатной в критериях городка. Это значит, что в раздельно взятой точке приема всегда находится значимый фоновый шум. Он формируется отражением сигнала от железобетонных конструкций и волновой интерференции вследствие наложения фронтов друг на друга.

Три квадрата обеспечат незапятнанный сигнал при правильном прицеливании даже в критериях сильного фона. К бесспорному достоинству антенны стоит отнести возможность направляться не только лишь на основной поток транслятора, но и на отраженный сигнал. Для производства устройства своими руками, как видно из его конструкции, пригодится проволока и неважно какая обычная опора, к примеру, древесный брусок.

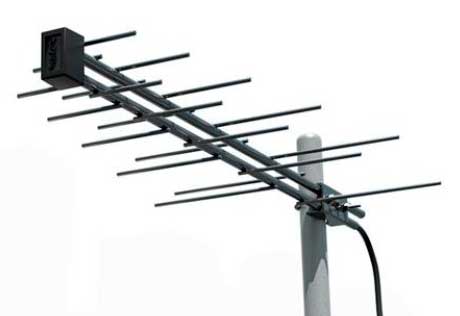

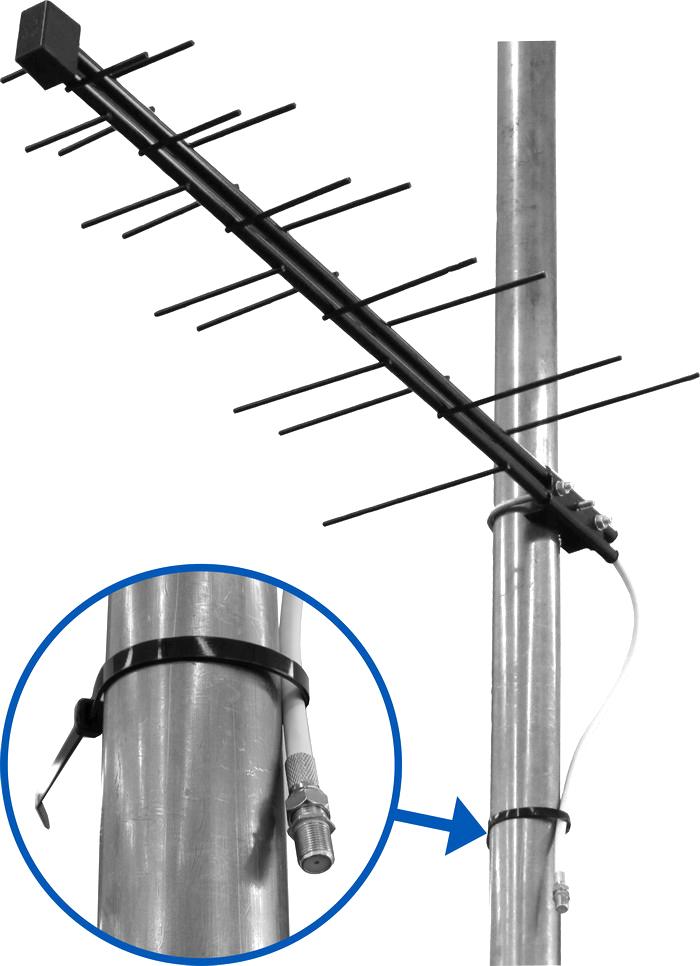

Логопериодическая

Логопериодическая антенна рассчитывается по сложному методу. Данная конструкция разработана еще в 50-х годах прошедшего века инженерами из США. Антенна проигрывает русскому решению, волновому каналу. Но для приема цифрового телевидения данная конструкция обеспечивает фактически однообразный коэффициент усиления на всем спектре частот.

Антенна состоит из центрального U-образного фидера, к сторонам которого прикреплены вибраторы. Их длина варьируется от меньшей, соответственной четверти длины волны наибольшей частоты вещания трансляторов, до самой длинноватой, соответственной минимуму частоты вещания.

Вибраторы следуют на расстоянии, вырастающем в геометрической прогрессии. Они размещаются в правильном чередовании по обе стороны от полок фидера. При всем этом размещение нижних зеркально относительно верхних. Своими руками такую антенну можно выполнить по облегченной схеме. При всем этом ее габариты растут. Но взамен юзер может тонко регулировать свойства приема для каждого из диапазонов трансляции цифрового телевидения.

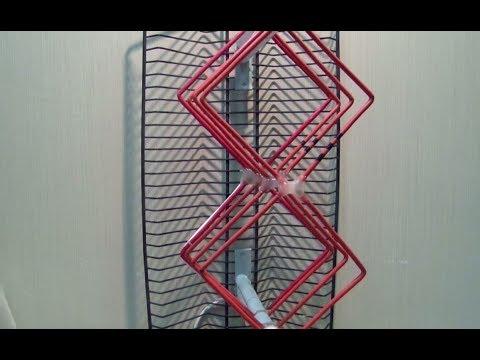

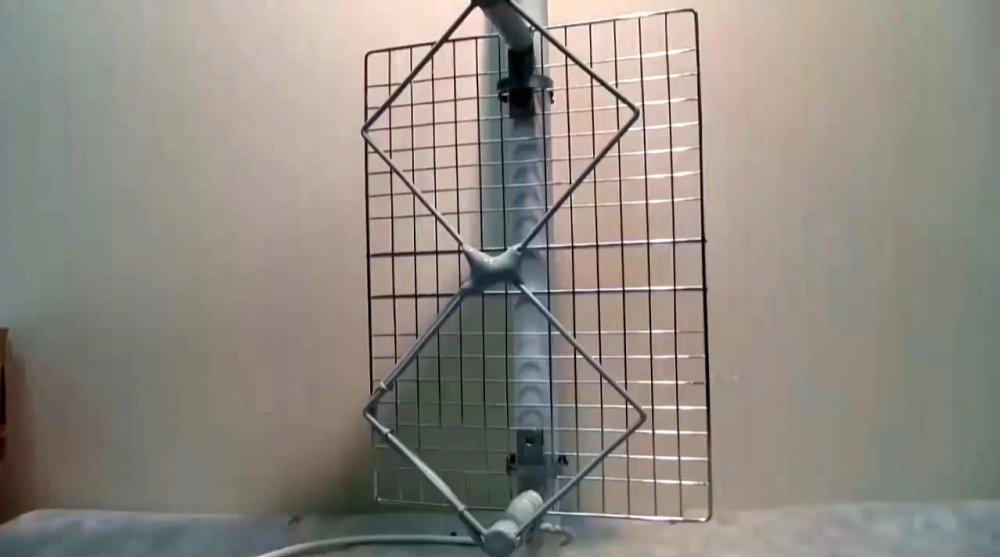

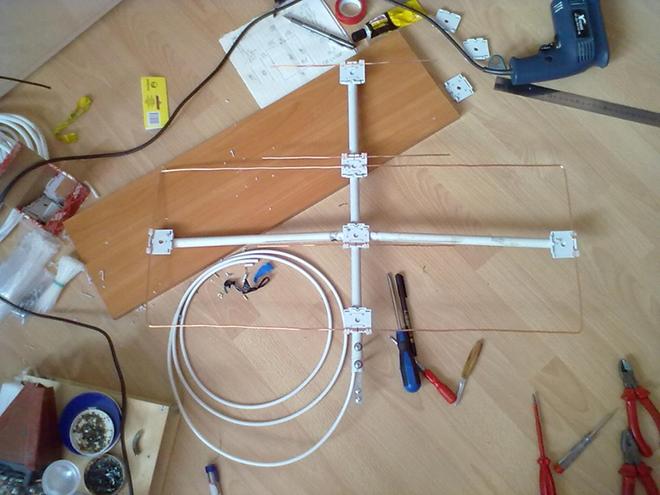

Антенна Харченко

Антенна Харченко относится к самому понятному, просто рассчитываемому и собираемому классу антенн.

Энтузиасту даже не пригодиться воспользоваться онлайн-сервисами. Довольно вычислить усредненную длину волны для транслируемого в регионе цифрового ТВ. Приобретенное значение и будет длиной квадрата, представляющего из себя плечи вибратора антенны.

Конструкцию Харченко просто выполнить направленной. Для этого антенна дополняется рефлектором. Он может быть изготовлен как из группы проводников, так и из сетки либо кусочка железного листа, фольги, наклеенной на картон.

В качестве заключения

Тормознуть тщательно на методиках расчета и сборке каждого из типа антенн в границах обзорной статьи просто нереально. Но все энтузиасты самостоятельного конструирования антенн могут отыскать нужные справочные материалы как на этом веб-сайте, так и на других направленных на определенную тематику площадках в вебе. Может быть, они наткнут юзера на идеи по усовершенствованию имеющихся решений либо позволят изобрести новые.

Как настроить антенну цифровой приставки DVB-T2

Цифровое телевидение обширно распространяется в Рф. Закономерно, что люди охотно применяют возможность получить более высококачественное видеоизображение и аудио-сигнал. Цифровое ТВ позволяет глядеть еще больше каналов, чем аналоговое. Также есть функция выбора языка вещания либо субтитры, это полезно при исследовании зарубежных языков.

Все телеки с 2013 года выпуска уже поддерживают эталон DVB-T2. Если ваш телек более ранешнего года выпуска, то можно решить вопрос, купив цифровую приставку DVB-T2. Еще ее именуют ресивер либо TV-тюнер.

Формат DVB-T стал неактуальным и не подходит для цифрового вещания. Нужно учесть эту информацию.

Настроить антенну через подключение ресивера просто. Для этого необходимо:

• подобрать подходящую антенну;
• избрать TV-тюнер с необходимым набором опций;
• провести коммутацию, согласно схеме подключения.

Какая антенна нужна для цифрового ТВ

Аналоговые каналы изловить было просто, неважно какая железная палочка подходила. Некоторые умельцы делали их своими руками. С цифровым вещанием не все так просто. Антенну придется приобрести, но избрать ее просто. Нужна та, которая принимает сигналы в дециметровом спектре (ДМВ) 300–850 МГц.

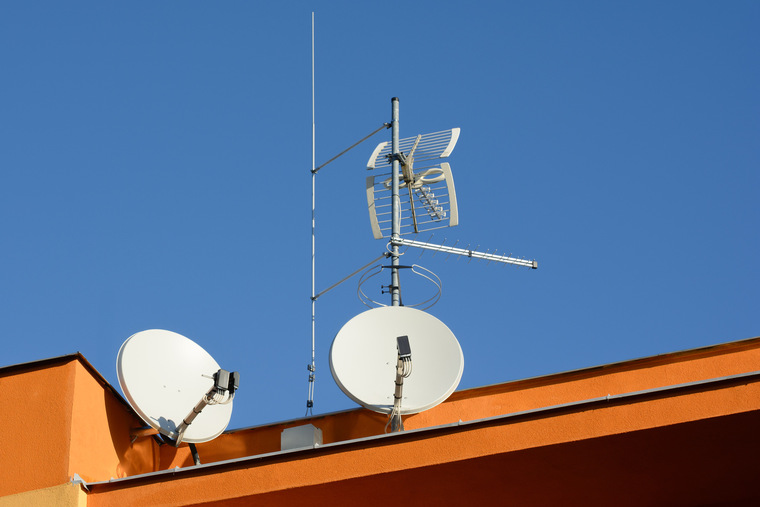

Антенны бывают комнатными и уличными. Для обитателей огромных ЖК имеет смысл скинуться с соседями и поставить одну антенну на дом. В личных домах в черте городка, можно пользоваться комнатной антенной, но только при прямой видимости телебашни.

Когда ландшафт мешает приему сигнала, то и в городке, лучше избрать внешнюю антенну. Жильцам домов, расположенных в пригородах, отдаленных от вышек районах, также подойдет уличная антенна.

Принципиальный параметр — коэффициент усиления, который измеряется в децибелах (дБ). Чем он выше, тем лучше изображение. Главное не перестараться, ведь все отлично в меру. Мерой в этом случае является параметр менее 30 дБ. Этого полностью довольно для получения высококачественной рисунки.

К антенне нужен антенный коаксиальный кабель с волновым сопротивлением 75 Ом, со штекерами на концах. Один штекер вставляется в антенну, другой в ресивер. Кабель этот бывает разной длины, потому заблаговременно определите расстояние от телека с приставкой до места установки антенны, с учетом всех извивов. Чем выше антенна, тем лучше сигнал, но и кабеля тогда будет нужно больше.

Какой ресивер для цифрового ТВ лучше

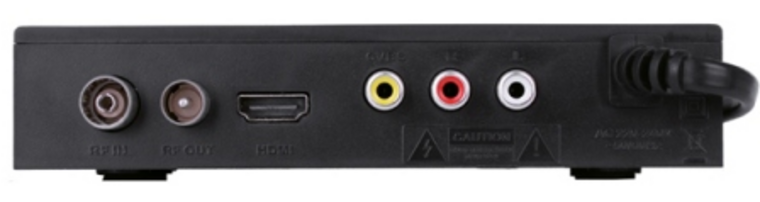

Выбор большой, но для решения задачи подключения цифрового ТВ важен только один факт, эталон DVB-T2. В остальном же ресиверы отличаются методами подключения (RCA, HDMI,SCART и др.), также дополнительными опциями.

• ANT IN либо RF IN — антенный вход, дабы подключить коаксиальный кабель от антенны к тюнеру. Этот кабель или уже есть у вас в квартире, если многоквартирный дом подключен к общей антенне, или его нужно приобрести раздельно. Длины должно хватить до места размещения вашей наружной антенны.
• RCA — три гнезда: красный, белоснежный, желтоватый — для подключения кабеля «тюльпаны», соединяющего приставку с телеком. Этот кабель идет в комплекте совместно с устройством в большинстве моделей. В этом лучше убедиться заблаговременно, дабы позже не докупать.
• HDMI — продолговатый разъем для специального кабеля, который обеспечивает завышенную четкость передачи сигналов. HDMI-кабель нужно получать раздельно, если вы желаете выполнить более высококачественное изображение на дисплее. Принципиально, что ваш телек в таком случае тоже обязан иметь этот разъем. В старенькых моделях телевизоров до 2014 года его нет.

Ресивер может иметь USB-разъем, что комфортно для проигрывания аудио и видео файлов с флешки, наружного ожесточенного диска, телефона. Для просмотра видео с наружных устройств со звуком еще нужна поддержка Dolby Digital.

Дополнительные функции: Wi-Fi, просмотр кинофильмов из веба, детский контроль, запись на наружный носитель, HDTV, носят не неотклонимый нрав, но зависимо от ваших задач могут быть полезны.

Полный набор приставки включает еще блок питания, пульт дистанционного управления, аннотацию. Блок питания может быть наружным, или интегрированным. Наружный можно поменять в случае поломки. Интегрированный наименее практичен в этом ключе.

Мелочь, но принципиально! Переключать каналы сейчас вы будете пультом от приставки, а не пультом от телека. Означает, он должен быть комфортным. Обратите на это внимание.

Настройка антенны и цифровой приставки DVB-T2

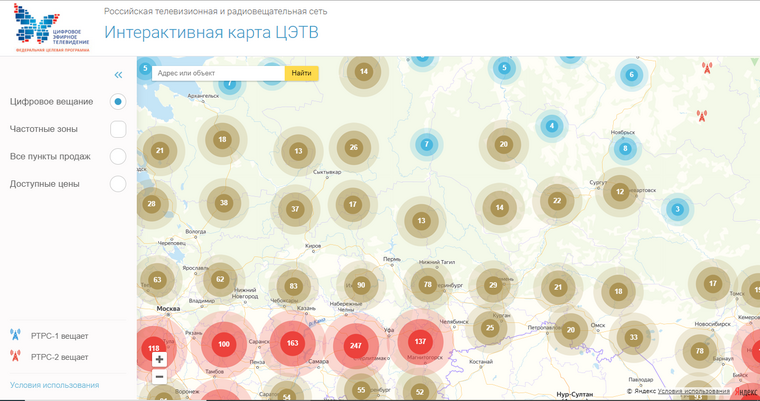

Сперва нужно найти местопребывание наиблежайшей вышки. Для этого воспользуйтесь онлайн-сервисами. Ближайшую к для вас точку трансляции ЦЭТВ (цифрового эфирного телевидения) можно отыскать на веб-сайте РТРС.

При помощи карты охвата ЦТВ, также можно поглядеть ТВК (частоту передачи вашего пакета каналов), вблизи будет указан статус (вещает, ждет).

После чего обусловьтесь с местом и методом крепления антенны. Уличные антенны нужно направлять верно на источник сигнала, дабы повысить качество передачи. Когда отыскали самое удачное месторасположение, закрепите антенну с возможностью ее чуток двигать для более четкой опции в предстоящем. В квартирах можно укреплять антенну к балконной, оконной раме, наиблежайшей стенке либо на крыше (если последний этаж). В пригородном доме будет нужно мачта (труба поперечником 4–5 см) и кронштейн для закрепления. Дальше проводим кабель по дому до цифровой приставки, эстетично смотрится, если упрятать его в кабель-канал.

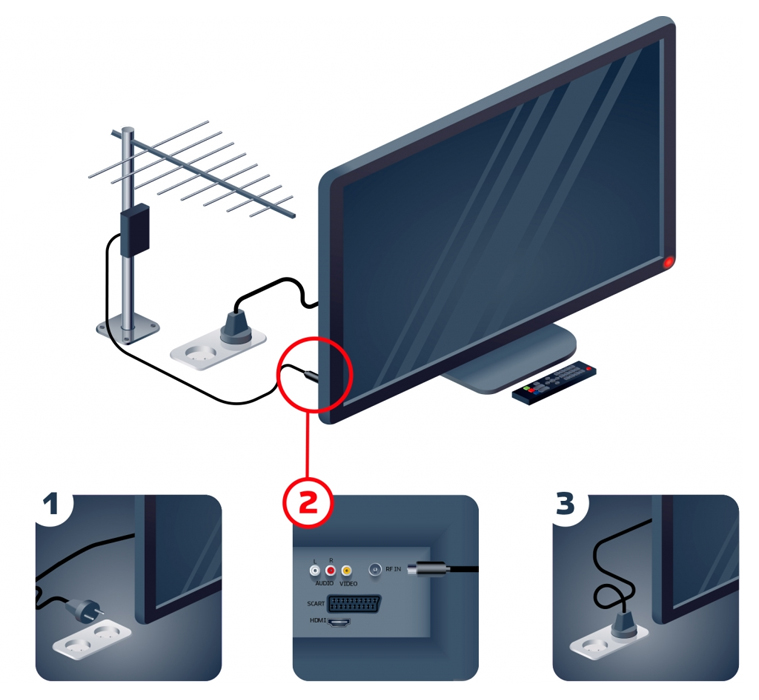

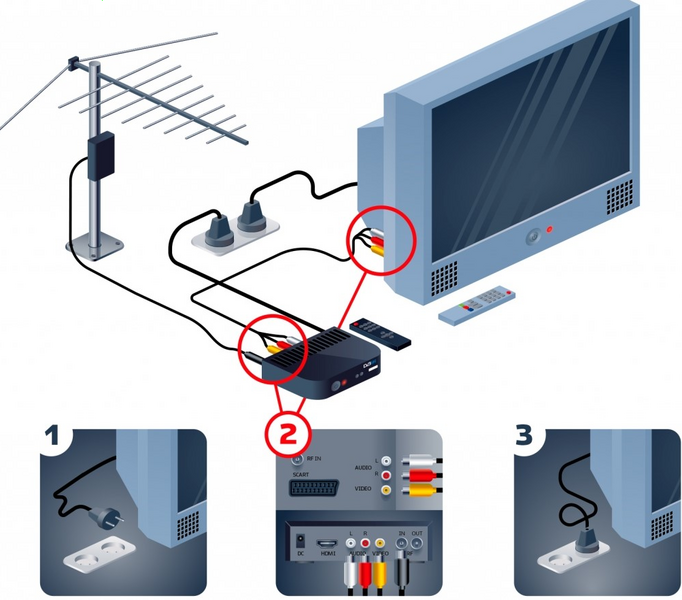

Подключение антенны к цифровому ресиверу

1. Выключаем телек из сети (вынуть вилку из розетки).
2. Подключаем кабеля: идущий от антенны (подключаем в гнездо ANT IN либо RF IN на ресивере), кабель RCA, или HDMI, зависимо от того, что вы избрали, и какой кабель есть в наличии (один конец к приставке, 2-ой к телеку).
3. Включаем телек в сеть (вилку в розетку). Жмем кнопку ON (включить) на телеке либо пульте к нему. Избираем источник сигнала AV, HDMI, другие зависимо от того, что подключили. Должно показаться окно меню ресивера. На пульте эта кнопка может называться SOURCE, TV/VIDEO, INPUT.

Дабы подключить сразу аналоговое с цифровым телевидением, просто будет нужно очередной антенный кабель. Им нужно соединить гнезда ANT OUT либо RF OUT на ресивере с гнездом ANT IN либо RF IN на телеке. Пультом от телека избрать источник сигнала TV и можно листать аналоговые каналы.
