Выполнить антенну для тв своими руками

В свободное время все мы любим поглядеть неплохой сериал либо кинофильм по телеку. К счастью, у кого-либо давным-давно подключено интернет-телевидение и не достаточно кто нуждается в телевизионной антенне. Но есть те, у кого антенна до сего времени осталась. Представьте для себя ситуацию, что она сломалась, и поглядеть получится только сероватый экран. В таком случае вы сможете приобрести новейшую антенну либо же выполнить её без помощи других.

В этой статье вы узнаёте о том, как выполнить антенну из проволоки, как смастерить антенну с помощью пивных жестяных банок и какие типы телевизионных антенн бывают.

Как выполнить антенну для телека из проволоки

Исходя из наименования, уже понятно, что в работе будет участвовать проволока (2 кусочка по 180 см). Также нам пригодятся:

усилитель из ненадобного старенького устройства;
пластмассовая либо древесная пластинка сторонами 15 на 15 см;
дрель и свёрла;
маленькие болты;
молоток;
железная труба;
кабель для телека.

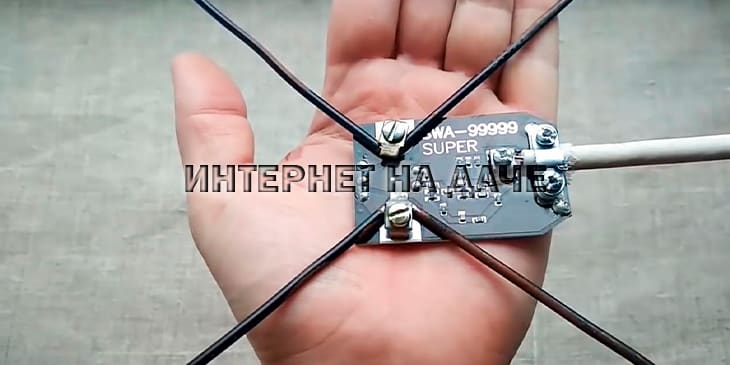

Шаг 1. Для того, дабы приготовить улавливатель волн, согните проволоку в форме ромба так, дабы все стороны были ровно по 45 см. Такие размеры будут рациональные для устройства.

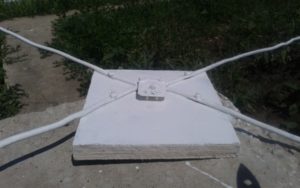

Шаг 2. Дабы прикрепить проволоку к пластинке, приплющите жилки в местах крепления, просверлите отверстия и в крутите болты. Но также для закрепления проволоки к пластинке подойдёт сварочный аппарат (пластинка в таком случае должна быть железной).

Шаг 3. Подсоедините телевизионный кабель в получившейся конструкции.

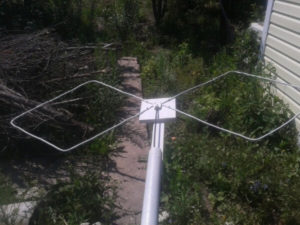

Шаг 4. Железную трубу заварите к получившейся конструкции с помощью паяльничка (можно применять дрель и шурупы) и зафиксируйте на крыше дома либо вкопайте в землю. Труба будет играть роль мачты, возвышающая саму конструкцию.

Антенна готова! Основным плюсом таковой антенны будет являться то, что на её изготовка не уйдёт много времени и издержек. А ещё она изготовлена своими руками, что принесёт большое наслаждение во время просмотра телека.

Как выполнить антенну для телека из пивных банок

У любителей провести выходные с парой банок пива наверное найдутся пустые пивные банки.

Принципиально: идеальнее всего брать банки объёмом 1л, но если таких нет, подходят жестянки объёмом 0,75л и 0,5л.

Берём 2 штуки, хорошо их промываем и сушим. Кроме банок, нам пригодятся:

4 метра кабеля;
паяльничек и олово;
шуруповёрт;
скотч либо изолента;
древесная вешалка.

Шаг 1. Для того дабы верно приготовить кабель, надрежьте его в промежутке 10 см от края и снимите маленькую часть верхнего слоя изоляции. Сделав доступ к пазу, скатайте его в один виток. После этого срежьте средний слой изоляции, тем оголив узкую медную жилу кабеля. На другом конце телевизионного кабеля должна находиться вилка для подключения в розетку.

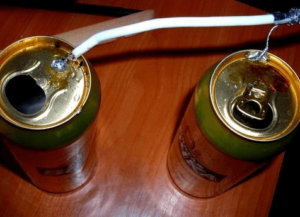

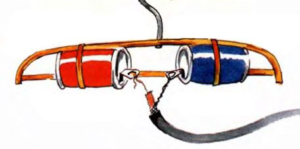

Шаг 2. Берём банки и с помощью паяльничка закрепляем контакты к банкам так, как показано на рисунке.

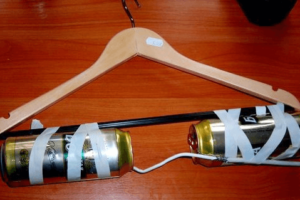

Шаг 3. Приёмник готов. Сейчас необходимо сделать несущую конструкцию. За базу берём древесную вешалку. С помощью изоленты либо скотча прикрепите жестянки к плечикам, как на рисунке.

Принципиально: обе жестянки должны быть строго на одной полосы, по другому качество сигнала будет не таким высочайшим, как хотелось бы.

Шаг 4. Осталось только установить антенну и услаждаться возлюбленной программкой. Кстати, наилучшее место для антенны — около окна.

Антенна из пивных банок готова и совладевает со собственной работой не ужаснее проволочной антенны. Сам процесс очень обычной и не принудит издержать массу времени и сил.

Делаем антенну из фольги.

Дабы выполнить ординарную, но более эффективную антенну из фольги, нам пригодятся:

фольга;
картон;
скочт;
степлер;
клей;
рулетка;
маркер;
ножницы.

Шаг 1. Сначала распечатайте на бумаге шаблоны.

Шаг 2. Вырежьте рефлектор из картона сторонами 35 на 32,5 см, потом обклейте деталь фольгой с 2-ух сторон.

Шаг 3. Вырежьте два малеханьких прямоугольника.

Шаг 4. Вырежьте другие детали с помощью шаблона. При желании можно закрасить получившиеся детали хоть каким цветом.

Шаг 5. Вырежьте фольгу с помощью шаблона.

Шаг 6. Наклейте фольгу на вибратор конструкции на так именуемую “бабочку”.

Шаг 7. «Бабочку» клейте в промежутке 3,5 см от рефлектора.

Шаг 8. По центру «бабочки» просверливаем отверстие для телевизионного кабеля.

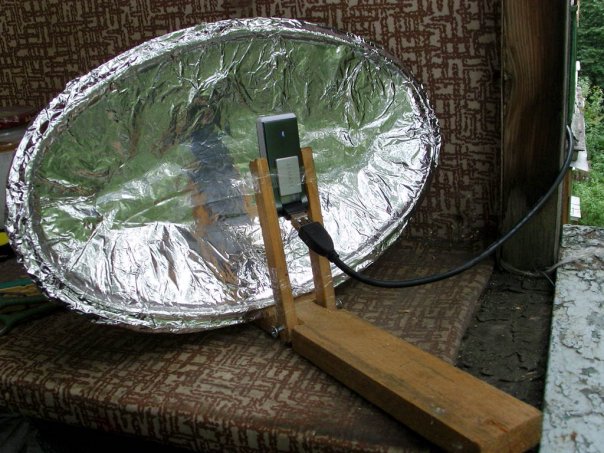

Антенна готова! Антенна из фольги будет более действенным вариантом для улавливания сигнала, также не востребует много издержек для её сотворения.

Как выполнить ординарную антенну для телека

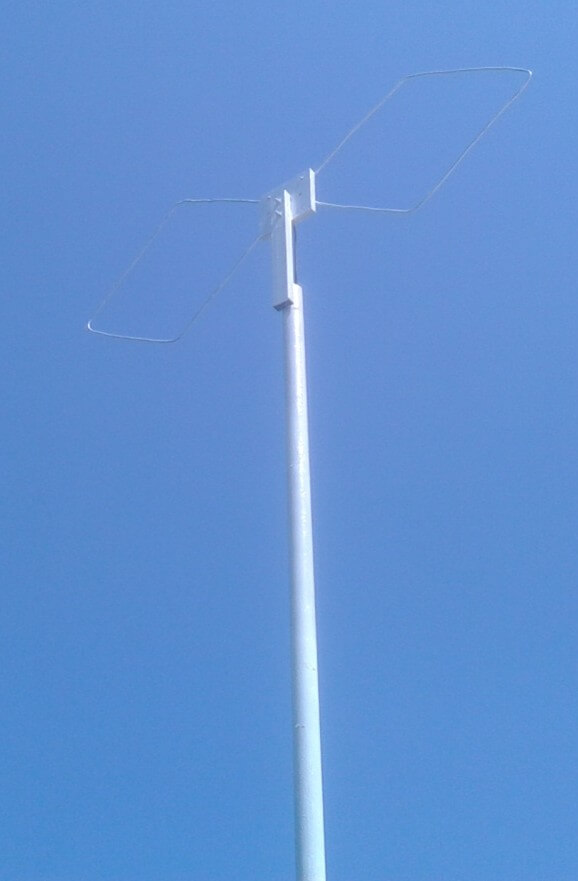

Для производства самого обычного варианта телевизионной антенны пригодятся два железных тонких прутка, железная мачта кабель и паяльничек с оловом.

Шаг 1. Сгибаем оба прутка под углом 180 градусов.

Шаг 2. Прикрепляем пруты к стальной мачте.

Шаг 3. Закрепляем телевизионный кабель к конструкции и крепим на крыше.

Процесс производства такового варианта телевизионной антенны займёт менее 5 минут. По уровню улавливания сигнала эта антенна почти во всем будет уступать проволочной антенне и антенне из пивных жестяных банок.

Подумайте, что лучше: издержать чуток больше времени и усилий и сделать доброкачественную антенну либо же издержать несколько минут и получить изделие с низким качеством.

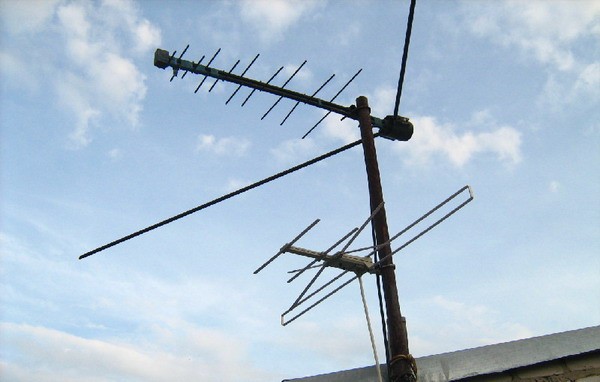

Типы телевизионных антенн

Есть несколько типов антенн, о которых на данный момент и пойдёт речь.

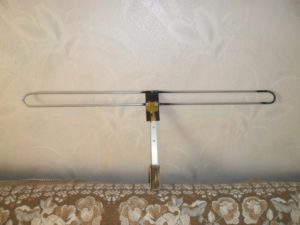

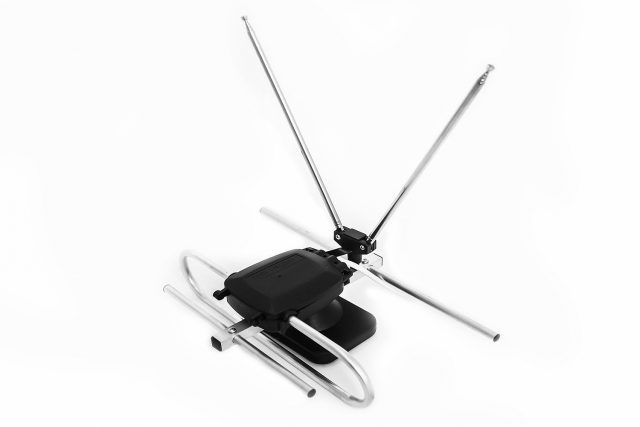

Диполь. Они бывают нескольких видов: волновые, полуволновые, четверть волновые. У волновых антенн размер вибратора равён размеру волны принимаемого сигнала. У полуволновых размер вибратора составляет 1/2 размер волны принимаемого сигнала, а у четвертьволновых — 1/4. Диполь — схожая на комнатную антенну, идущая в комплекте к телекам.

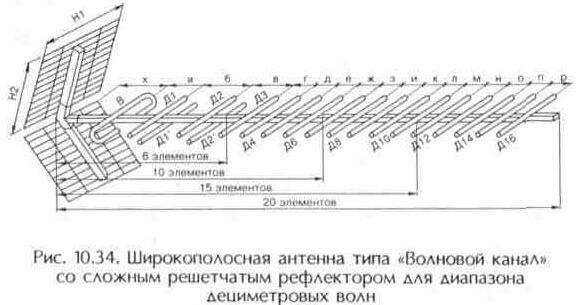

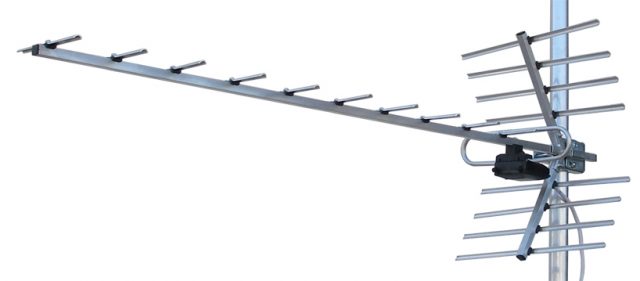

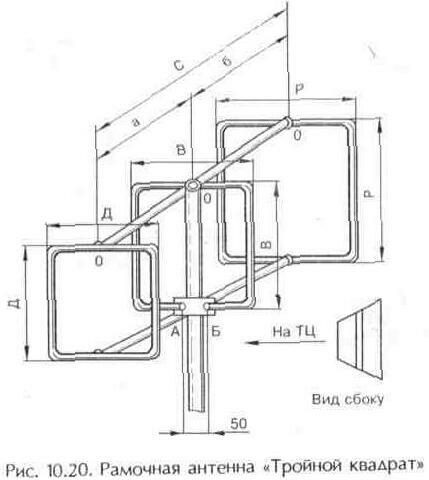

Антенна типа «волновой канал». Эта антенна представляется в виде набора из петлевого вибратора, рефлектора и нескольких директоров, устанавливающиеся на одной стреле. Пассивные вибраторы, располагающиеся перед петлевым вибратором (активным вибратором) обозначают директорами. А вибраторы, располагающиеся за петлевым вибратором, обозначают рефлекторами.

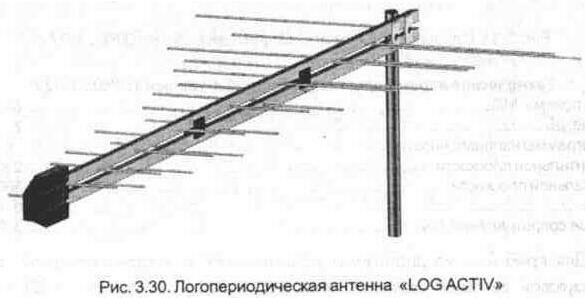

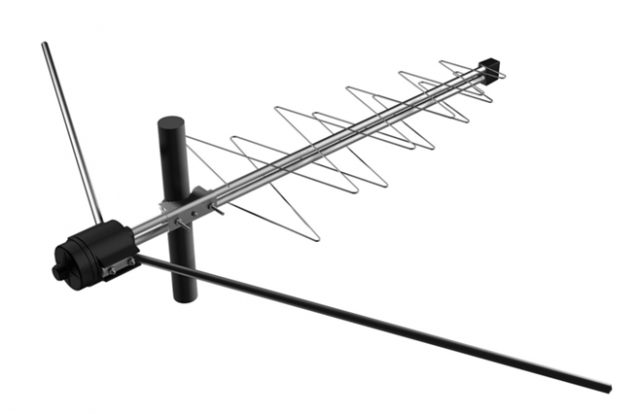

Логопериодические антенны. Это устройства, которые обеспечивают наибольший улов сигнала с широким частотным спектром. Рабочая длина частот таковой антенны ограничивается сторонами наибольшего либо малого вибраторов антенны.

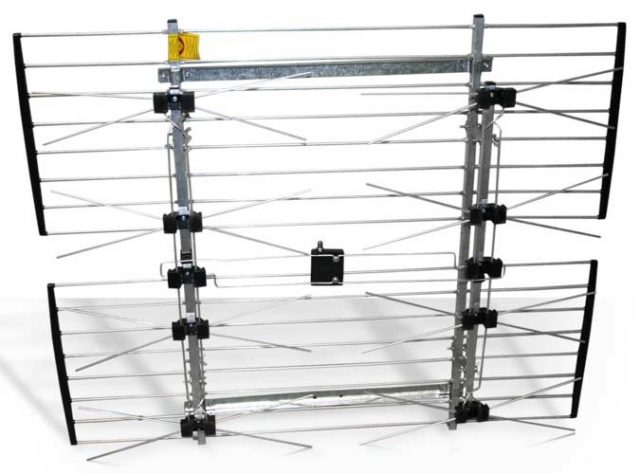

Синфазная антенная решётка представляется в виде сложный направленной антенной системы, которая состоит из отдельных ненаправленных антенн. В большинстве случаев такие устройства собирают из одинаковых антенн, располагающихся в 2-3 ряда на этом же уровне. Такая антенна очень отменно улавливает волны на низких и больших диапазонных частотах.
Польская антенна. Такая модель смотрится в форме четырёхэтажной синфазной решётки, которая снабжена внутренним усилителем. Антенна вооружена активным вибратором в виде решётки, который размещается сзади антенны. Польская антенна начала массово применятся ещё в 90-х годах, когда на рынке не было огромного выбора антенн. В тех же годах антенна, кстати, была произведена.

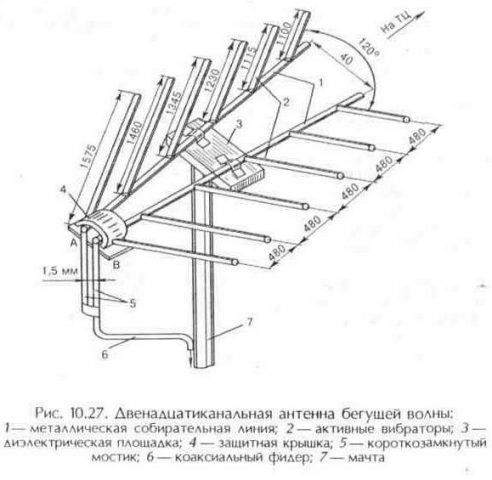

Антенна бегущей волны. Это направленная антенна, через которую проходит бегущая волна улавливаемого сигнала. Часто такая антенна представлена собирательной прямой. К ней же подключаются несколько рефлекторов, которые размещаются на равном друг от друга расстоянии.

Полезные советы как верно выполнить антенну для телека своими руками

Для того дабы неважно какая антенна (в том числе самодельная) очень отменно улавливала сигнал, нужно устанавливать её на высоте 7–10 метров. При подъёме на такую высоту не запамятовывайте о правилах техники безопасности.
Ни при каких обстоятельствах не устанавливайте антенну при дождике либо густом тумане.
В сильный гололёд не рекомендуется подниматься на такую высоту одному и без страховки/защиты.

Если вы приняли решение собрать одну из вышеперечисленных конструкций и придерживались всех правил в домашних критериях, у вас получится действенный и мощнейший приемник сигнала, который ни чуть ли не будет уступать заводским моделям.

Как выполнить антенну для телека своими руками

Невзирая быстрое развитие веба, телевидение остаётся основным источником инфы для большинства населения. Но для того дабы в вашем телеке была высококачественная картина, нужна не плохая антенна. Совершенно не непременно брать телевизионную антенну в магазине, ведь её можно выполнить своими руками и сберечь при всем этом солидные средства.

Читайте по теме: Устройство для поиска проводки приобрести

Как выполнить высококачественные антенны для разных диапазонов вещания и какие материалы при всем этом применять, вы можете выяснить прочтя нашу статью.

Типы антенн

Существует огромное количество типов и форм телевизионных антенн, ниже приведены главные из них:

Антенны для приёма цифрового телевидения

Весь мир, в том числе и наша страна, перебежали с аналогового вещания на цифровое. Потому делая антенну своими руками либо покупая её в магазине, следует знать какая антенна лучше подойдёт для приёма DVB-T2 формата:

Если вы живёте не далековато от телевышки, то полностью сможете выполнить простейшую антенну для приёма сигнала в DVB-T2 формате своими руками:

Отмерьте от коннектора 15 см антенного кабеля.
Снимите с обрезанного края 13 см наружной изоляции и оплётки, оставьте только медный стержень.
Сверяясь с картинкой телека, выставите стержень в подходящем направлении.

Всё антенна готова! Необходимо отметить, что такая примитивная антенна не способна обеспечивать высококачественный и устойчивый сигнал на удалённом от телевышки расстоянии и в местах с источниками помех.

Антенны своими руками

Давайте разглядим несколько вариантов телевизионных антенн, которые можно выполнить без помощи других, из подручных материалов:

Антенна из пивных банок

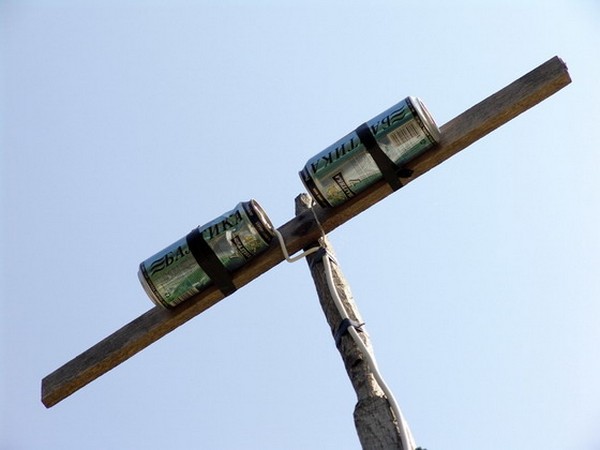

Антенну из пивных банок можно сделать практически за полчаса, из имеющихся у вас под рукою средств. Естественно сверх-устойчивого сигнала такая антенна не обеспечит, но для временного использования на даче либо в в съёмной квартире полностью сгодится.

Антенна из пивных банок
Дабы выполнить антенну для вас пригодятся:

Две дюралевые банки из под пива либо другого напитка.
Метров 5 телевизионного кабеля.
Штекер.
Два самореза.
Древесное либо пластиковое основание на которое будут крепится банки (многие применяют древесную вешалку либо швабру).
Ножик, плоскогубцы, отвёртка, изоляционная лента.

Убедившись в том, что все перечисленные выше предметы у вас имеются в наличии, произведите следующие деяния:

Зачистите один конец кабеля и присоедините к нему штекер.

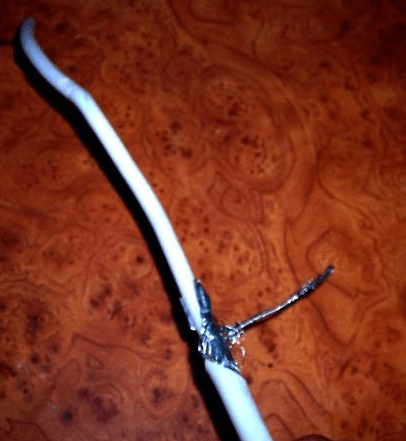

Возьмите 2-ой конец кабеля и снимите с него изоляцию длиной в 10 см.
Расплетите оплётку и скрутите её в шнур.
Снимите слой пластика изолирующий стержень кабеля на расстояние в один сантиметр.
Возьмите банки и в крутите в них саморезы по центру дна либо крышки.
Присоедините к одной банке стержень, а к другой шнур оплётки кабеля, закрутив их на саморезы.
Прикрепите банки на основание при помощи изоленты.
Закрепите на основании кабель.
Воткните штекер в телек.
Перемещаясь по комнате, обусловьте место лучшего приёма сигнала и закрепите там антенну.

Есть и другие варианты данной антенны, с 4-мя и даже восемью банками, но очевидного воздействия количества банок на качество сигнала не выявлено.
Как выполнить антенну из пивных банок вы также сможете выяснить из видеоклипа:

Извилистая антенна Харченко

Своё название антенна получила в 1961 году, по фамилии её изобретателя Харченко К. П., который предложил применять для приёма телепередач антенны извилистой формы. Данная антенна очень отлично подходит для приёма цифрового сигнала.

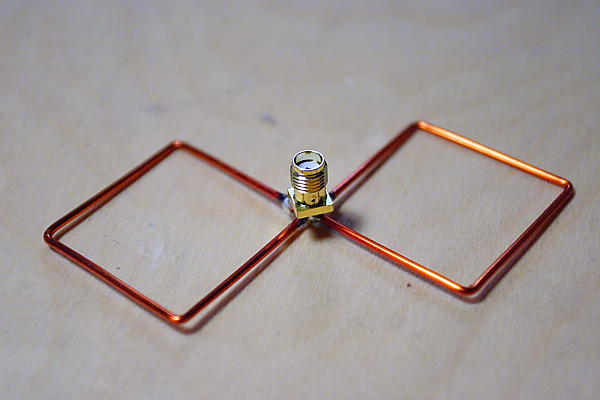

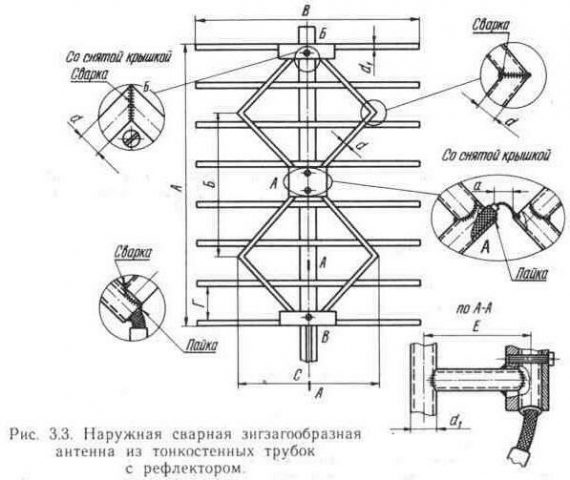

Антенна Харченко
Для производства извилистой антенны для вас пригодится:

Медная проволока поперечником 3-5 мм.
Телевизионный кабель 3-5 метров.
Припой.
Паяльничек.
Штекер.
Изоляционная лента.
Кусочек пластика либо фанеры для основания.
Болты креплений.

Для начала необходимо сделать рамку антенны. Для этого берём проволоку и и отрезаем кусочек 109 см. Дальше сгибаем проволоку таким макаром, дабы у нас вышла рамка из 2-ух параллельных ромбов, любая сторона ромба должна составлять 13,5 см, из оставшегося сантиметра сделайте петли для скрепления проволоки. При помощи паяльничка и припоя, соедините концы проволоки и замкните рамку.
Возьмите кабель и зачистите его конец таким макаром, дабы у вас с была возможность припаять стержень и экран кабеля к рамке. Дальше, припаяйте стержень и экран кабеля в центре рамки. Учтите что экран и стержень не должны соприкасаться.
Установите рамку на основание. Расстояние между углами рамки в месте соединения с кабелем, должно составлять два сантиметра. Размер основания сделайте приблизительно 10 на 10 см.
Зачистите 2-ой конец кабеля и установите штекер.
Если нужно присоедините основание антенны к стойке, для предстоящей установки на крышу.
Более подробную аннотацию по изготовлению антенны Харченко, вы сможете поглядеть в видеоклипе:

Антенна из коаксиального кабеля

Для производства антенны для вас пригодится 75-омный коаксиальный кабель стандартного разъёма. Дабы высчитать нужную для антенны длину кабеля необходимо выяснить частоту цифрового вещания и поделить её в мгц на 7500, а полученную сумму округлить.

Антенна из кабеля
Получив длину кабеля сделайте следующее:

Зачистите кабель с одной стороны и воткните в разъём для антенны.
Отступите два сантиметра от края разъёма и сделайте отметку от которой будете отмерять длину антенны.
Отмерив подходящую длину, откусите избыточное плоскогубцами.
В районе отметки снимите изоляцию и оплётку кабеля, оставьте только внутреннюю изоляцию.

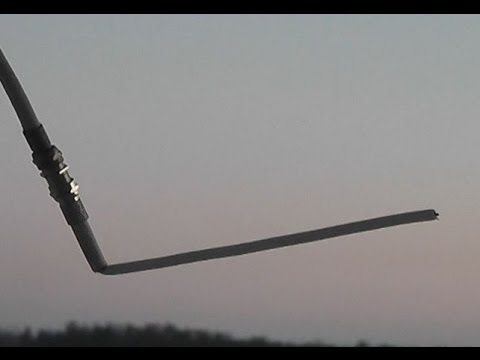

Загните очищенную часть под углом в 90 градусов.
Произведите настройку телека с новейшей антенной.

Зрительно закрепить информацию вы сможете посмотрев видеоклип:

Спутниковая антенна

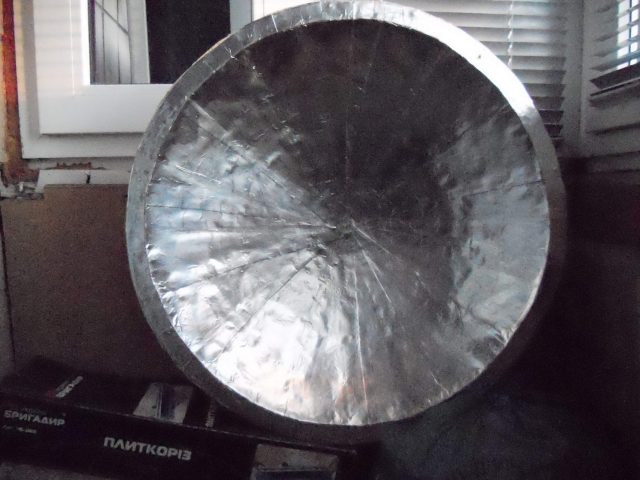

Стоит сходу обмолвится, что для приёма спутникового сигнала нужен тюнер и особая приставка. Потому, если у вас нет в наличии этого оборудования, то создание спутниковой антенны своими руками будет не может быть, так как сами вы можете сделать только параболический отражатель:

Все вышеперечисленные методы, могут рассматриваться всерьёз только из спортивного энтузиазма, так как изготовка параболического отражателя в ручную, процесс очень трудоёмкий и дорогой. К тому же, произвести четкие расчёты характеристик спутниковой антенны в домашних критериях, очень трудно. Потому рекомендуем для вас не оригинальничать и брать спутниковую антенну в полном комплекте.

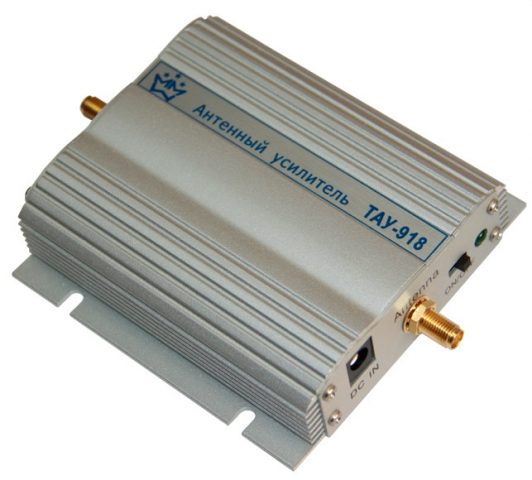

Антенный усилитель

Если в месте где вы живете слабенький телевизионный сигнал и рядовая антенна не может обеспечить доброкачественную картину в вашем телеке, то посодействовать в этой ситуации может антенный усилитель. Сделать его своими руками, вы можете если мало разбираетесь в радиоэлектронике и умеете паять.

Усилители необходимо устанавливать как можно поближе к антенне. Питание антенного усилителя лучше производить по коаксиальному кабелю через развязку.

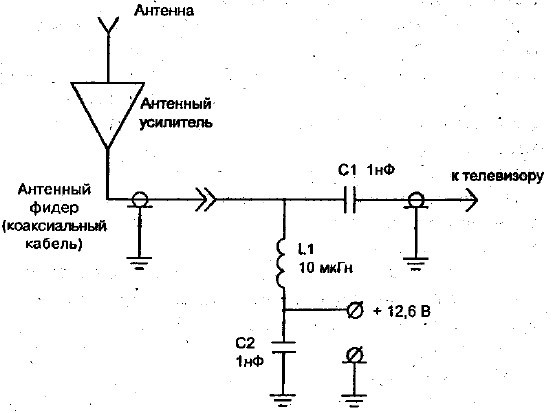

Схема питания развязки
Развязка устанавливается понизу у телека и на неё от адаптера подаётся питание в 12 вольт. Двухкаскадные усилители потребляют ток не больше 50 миллиампер, по этой причине мощность блока питания не должна превосходить 10 ватт.
Все соединения антенного усилителя на мачте необходимо создавать с помощью спаивания, так как установка механических соединений приведёт к их коррозии и разрыву, при предстоящей эксплуатации в критериях брутальной наружной среды.
Бывают случаи, когда приходится принимать и усиливать слабенький сигнал при наличии массивных сигналов от других источников. В этом случаи на вход усилителя попадают сразу слабенькие и сильные сигналы. Это приводит к блокировке работы усилителя либо переводу его в нелинейный режим, смешивающий оба сигнала, что выражается в наложении изображения с 1-го канала на другой. Поправить ситуацию поможет уменьшение напряжения питания усилителя.
Учтите, что на дециметровые усилители очень сильно оказывают влияние сигналы в метровом спектре. Для ослабления воздействия метровых сигналов, перед усилителем ДМВ ставят фильтр верхних частот, который перекрывает метровые волны и пропускает сигналы только дециметрового спектра.
Ниже приведена схема антенного усилителя метрового спектра:

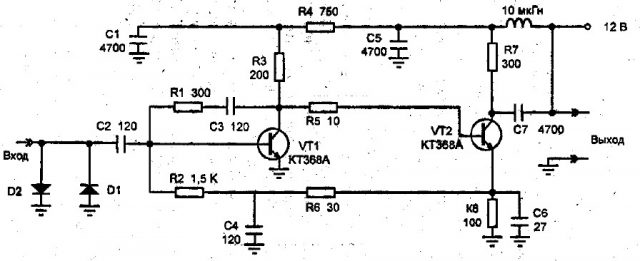

Схема антенного усилителя метрового спектра

Также предлагаем ознакомиться со схемой дециметрового усилителя:

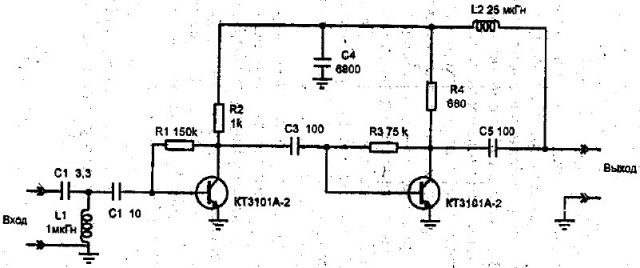

Схема дециметрового усилителя

С механизмом работы антенного усилителя вы сможете ознакомится в видеоклипе:

Сейчас, ознакомившись со схемами и вооружившись паяльничком, вы смело сможете начинать изготовка антенного усилителя.

Возлагаем надежды что наша статья про телевизионные антенны оказалась вам полезной!
