Цифровое телевидение практически вчера еще казалось если не дальним будущим, то завтрашним деньком. И вот для меня сейчас сей день настал. В нашем городке появилось оно – цифровое телевидение. 32 канала в отличном качестве и в свободном доступе совсем безвозмездно. Для его приема нужен только тюнер DVB-T2 и полностью стандартная телевизионная антенна. Каждый желающий может подключить его для себя без помощи других.
По началу, я скептически относился к этой затее – дескать, для чего это необходимо, если и так в моей местности можно ловить 20 телевизионных каналов. Пусть в не очень неплохом качестве и с помехами, пусть 20 а не 32, пусть они не очень достойные внимания, но зато без всяких там непонятных телетюнеров и непонятных заморочек. Но в один прекрасный момент я вдруг сообразил, что мои три домашних телика практически никто не глядит из за неизменных помех и неинтересных каналов. А что если в состоянии телики незначительно на большее?

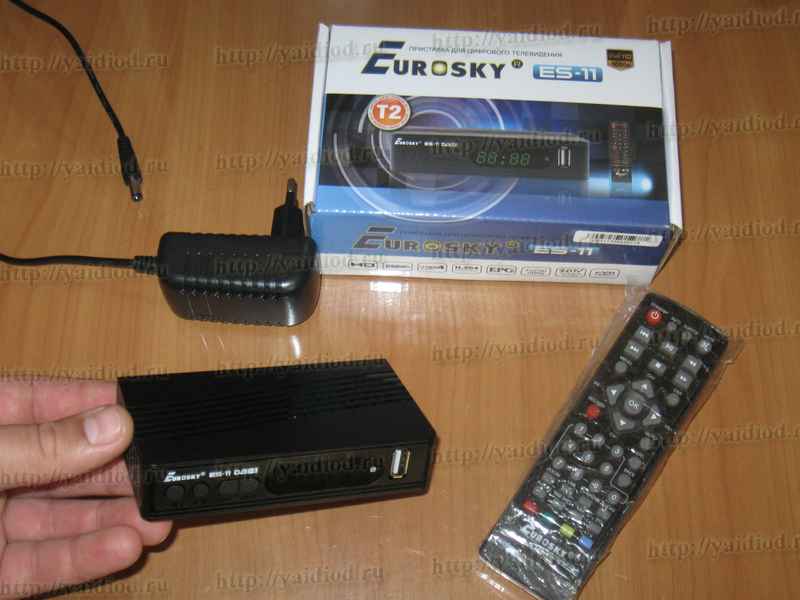

-Для начала, в порядке опыта, решил оборудовать только один телик на кухне приставкой Т-2. И о волшебство – телик оживился. 32 цифровых канала в отличном качестве, деньком и ночкой. Телек практически «не выключается». Срочно побежал в магазин еще за парой телетюнеров .
Правда не с первого раза удалось принять все 32 канала. Дело оказалось в антенне.

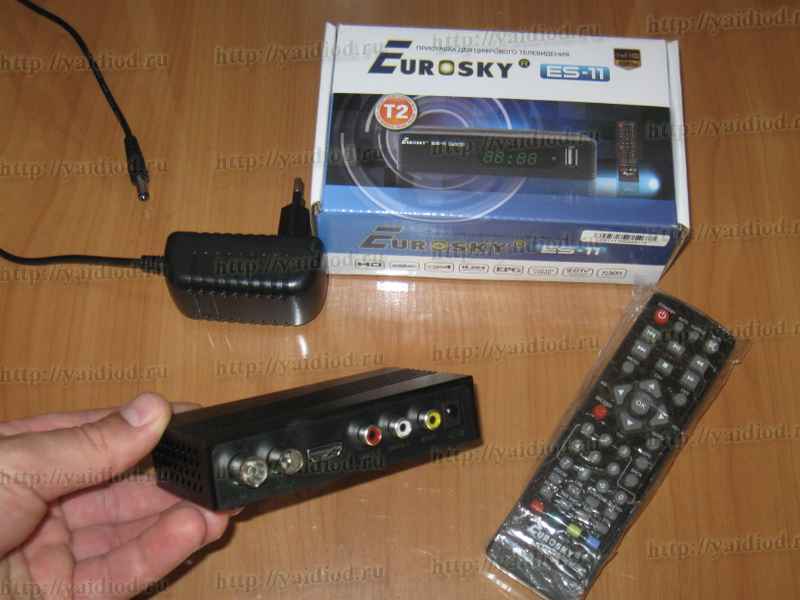

Настройка тюнера и прием каналов Т-2.
Обрисую мой личный случай производства антенн для цифрового телевидения Т-2 :
Штатно мои телеки работали на внешную «польскую» антенну с усилителем. Прием был приемлимо удовлетворительным. Но с первого раза тюнер Т-2 отказался с ней работать, выведя на экран сообщение «нет сигнала». Длительно я разламывал для себя голову, пока не поставил в настройках тюнера галочку напротив пт «питание антенны от ТВ тюнера». После чего сразу появились несколько каналов. Такая вот военная хитрость для антенн с усилителем…
Принципиальный момент – при покупке тюнера необходимо попросить, дабы каналы настроили в магазине, по другому Вы может быть так и не можете ничего принять толи из за антенны, толи из за не настроенного тюнера. Это будет уравнение с многими неведомыми. Цифровое телевидение подразумевает или наличие сигнала, или его отсутствие. Не получится, как в аналоговом телевидении подстроить сигнал. Он или есть, или нет. На ненастроенном тюнере будет трудно установить причину отсутствия сигнала.
В общем таки приняв несколько каналов, я сообразил, что другие не принимаются из за не совершенно подходящей антенны. Следует признать, что на моей внешней «польской» антенне с усилителем и аналоговые каналы не все удовлетворительно принимались. Понятное дело, что цифровые телевидение, плохо приниматься не будут. Они вообщем никак не будут приниматься. Нужна отменная антенна.
Антенна Харченко для Т- 2.
Порывшись в вебе, натолкнулся на ординарную и универсальную антенну Харченко. Она является широкополосной, с неизменными параметрами по всему спектру, не просит особенной опции.

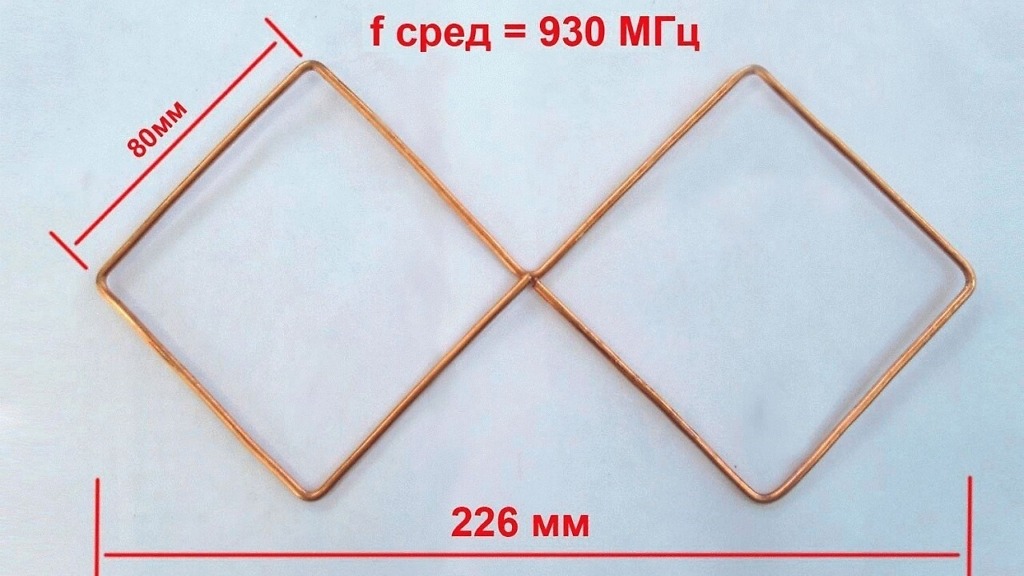

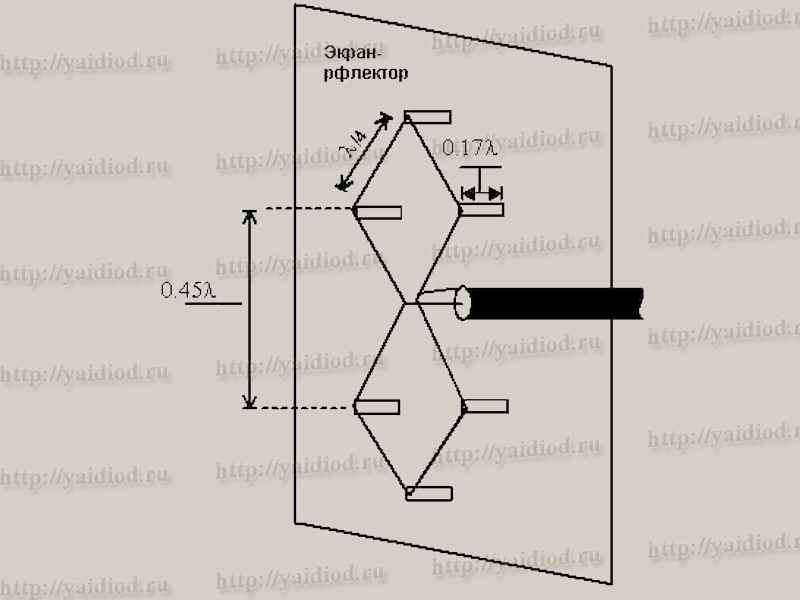

Применяется для радиосвязи на КВ, УКВ, приема телевизионных каналов и Wi-Fi . Спектр антенны обоснован её геометрическими параметрами – сторона квадрата равна ¼ длины волны.
Другими словами все просто- например в каком-то городке, спектр частот приема телевизионного сигнала Т-2 в районе 550 мгц – 650 мгц. Середина спектра – это 600 мгц.
Переведем частоту в длину волны: — скорость радиоволн (300000) разделим на частоту.
300000 / 600мгц = 500 мм – длина волны середины спектра.

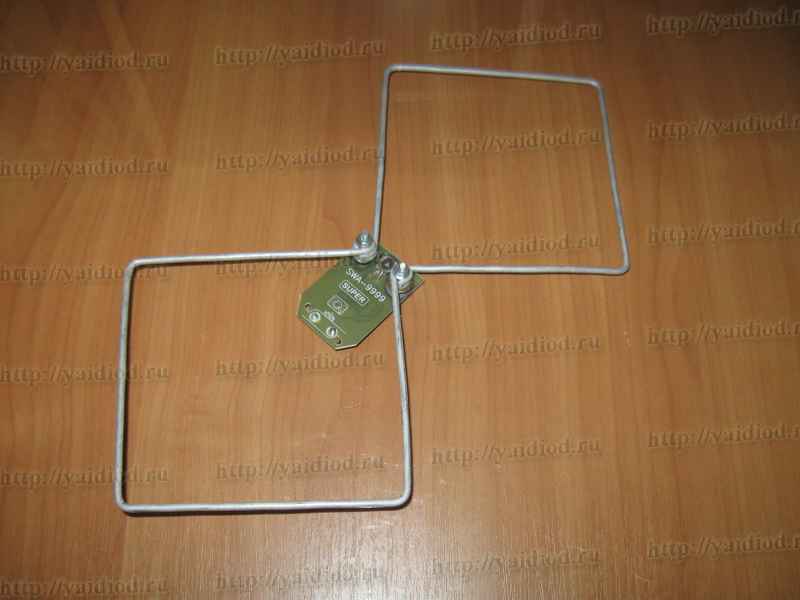

Сторона квадрата равна 500мм/ 4 (¼ длины волны). Получаем 125 мм – сторона квадрата для антенны со средней частотой 600 мгц.
Вообщем же для каждого городка частоты передач цифрового телевидения Т-2 будут отличатся. Есть таблицы частот и номеров каналов цифрового эфирного телевидения Т2 для каждого городка. Их просто можно отыскать в вебе. Необходимо выяснить границы частот сигнала Т-2 в определенном городке, и вычислить середину спектра. На основании этих данных и получим размеры антенны Харченко. В общем, смысл в том, дабы отыскать в таблице свой город, найти границы спектра и рассчитать его середину, на которую и необходимо делать антенну (рассчитывать стороны квадратов антенны).
Так же в вебе существует неограниченное количество онлайн калькуляторов антенны Харченко, введя данные (частоту) в который, можно получить нужные геометрические характеристики антенны.
Делаем антенну для цифрового телевидения.
Сейчас перейдем к практической части.

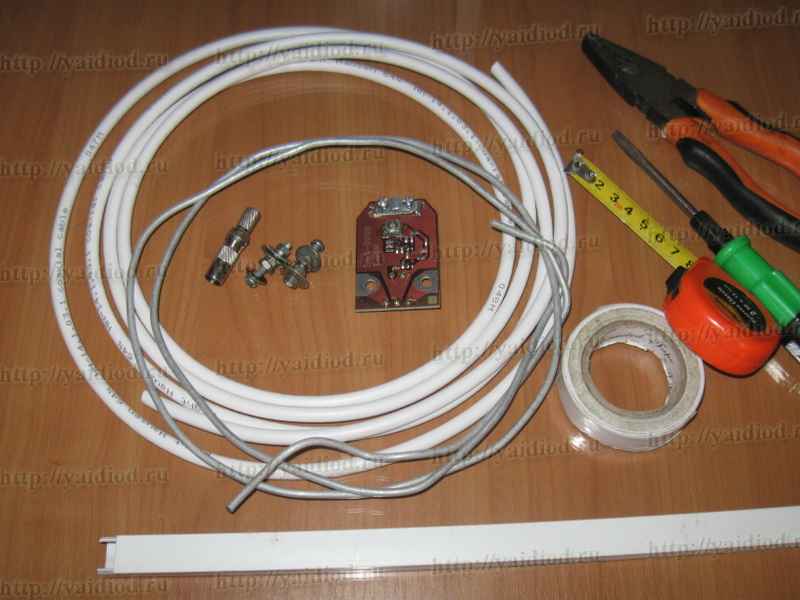

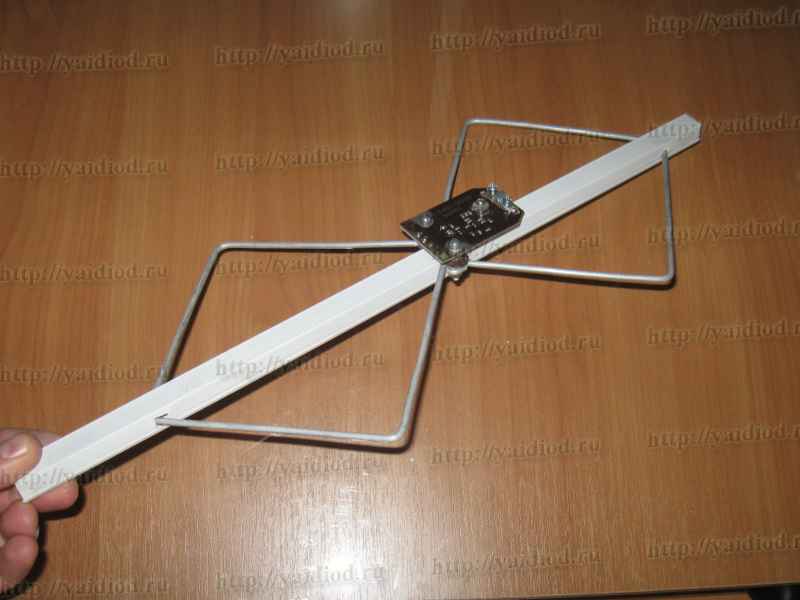

Для производства антенны цифрового телевидения Т-2 пригодится:

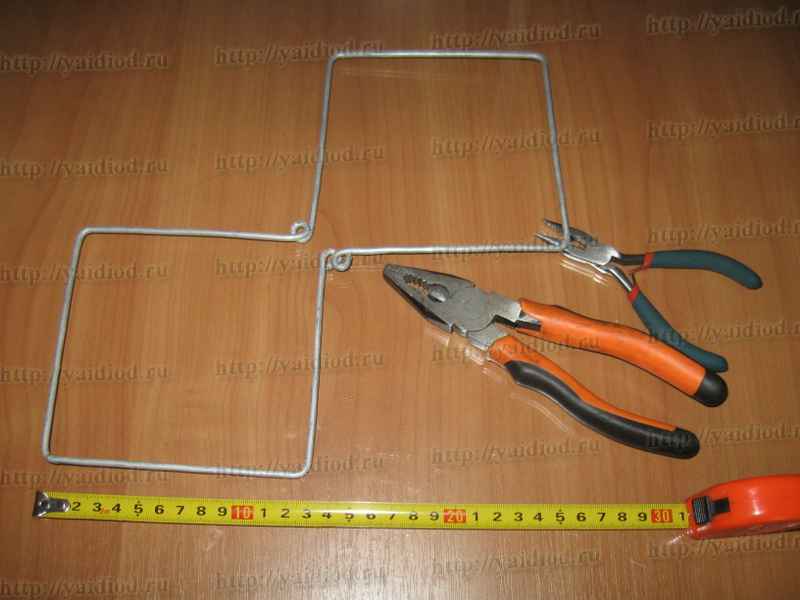

-алюминиевая проволока поперечником 4-6 мм, длиной 1,5 метра

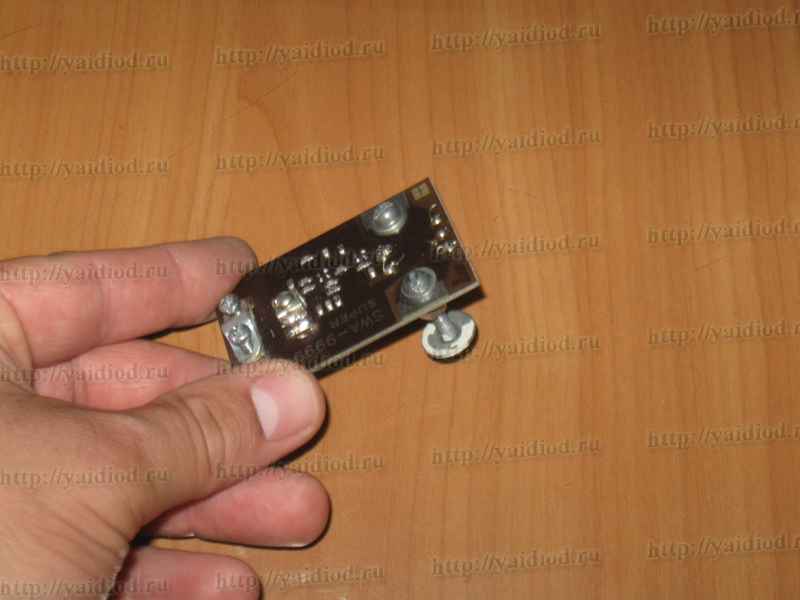

-усилитель от польской антенны
— антенный провод 50 Ом
-антенный телевизионный штекер
-пластиковый короб 2смх3см длиной 40 см для проводки.
Эта антенна для Т-2 может работать и впрямую без усилителя в критериях прямой видимости. В данном случае естественно не надо включать в настройках тюнера пункт «питание антенны от тюнера». Тюнер может выйти из строя (не инспектировал). Но если антенна будет размещаться в комнате – думаю, пригодится усилитель.

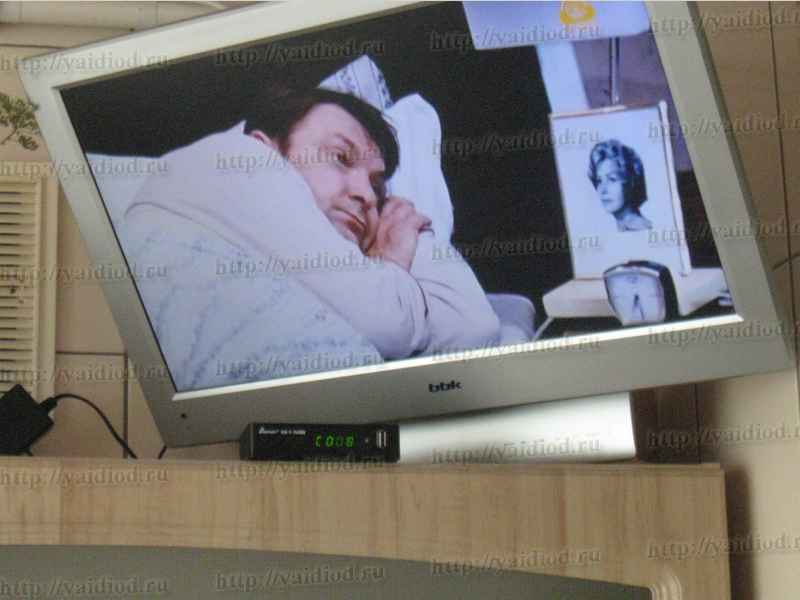

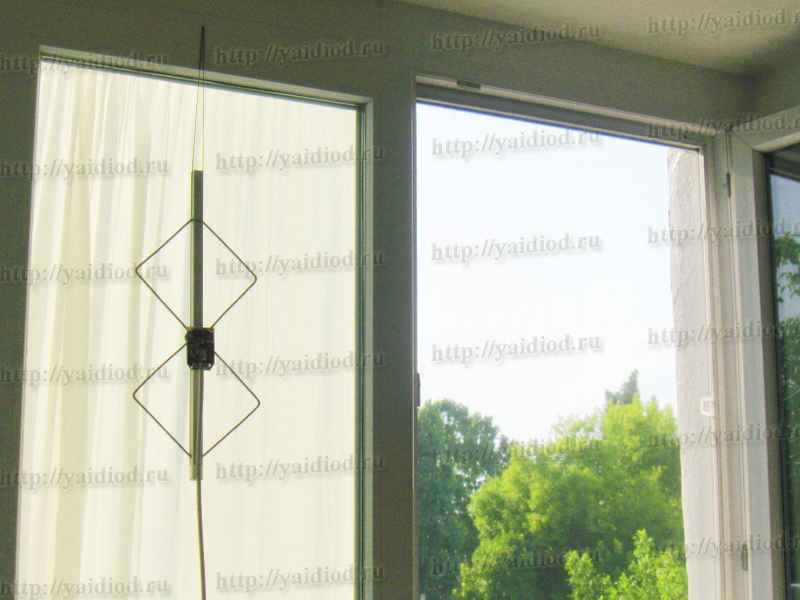

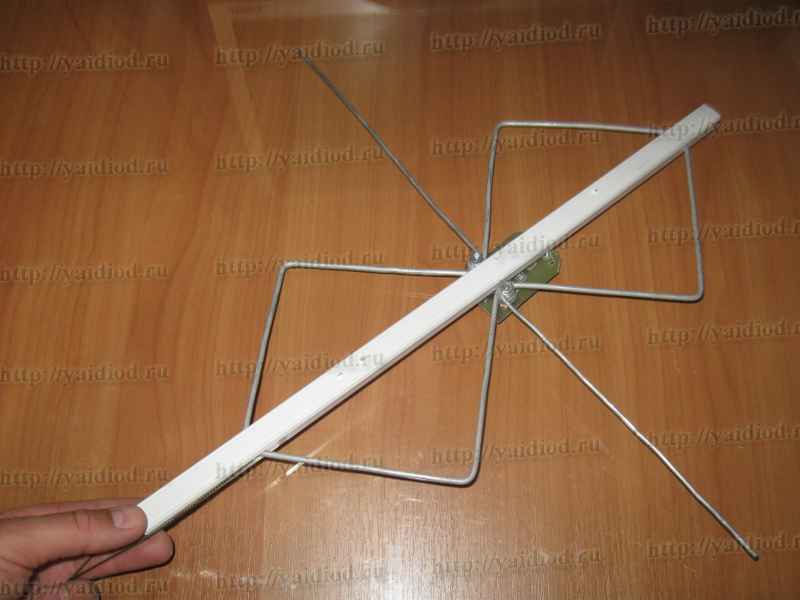

Собранная антенна у меня заработала сходу и приняла все 32 канала. Правда в комнате, окно которой выходит на телевышку (2 км).
В комнате, окно которой выходит на обратную от телевышки сторону данная антенна воспринимала каналы с реликвиями и затормаживанием (разноцветные квадратики по экрану, затормаживание изображения и периодическое пропадание сигнала). Другими словами, на обратной от телевышки стороне дома был слабенький сигнал.

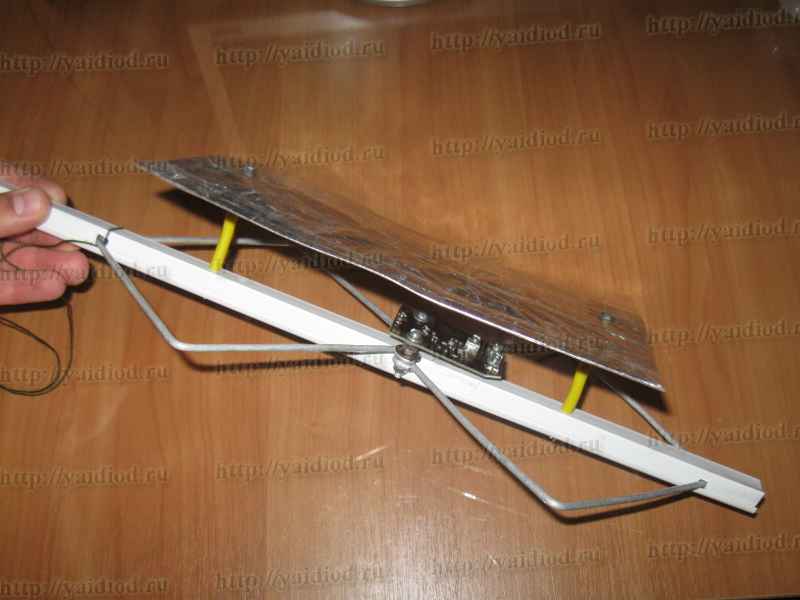

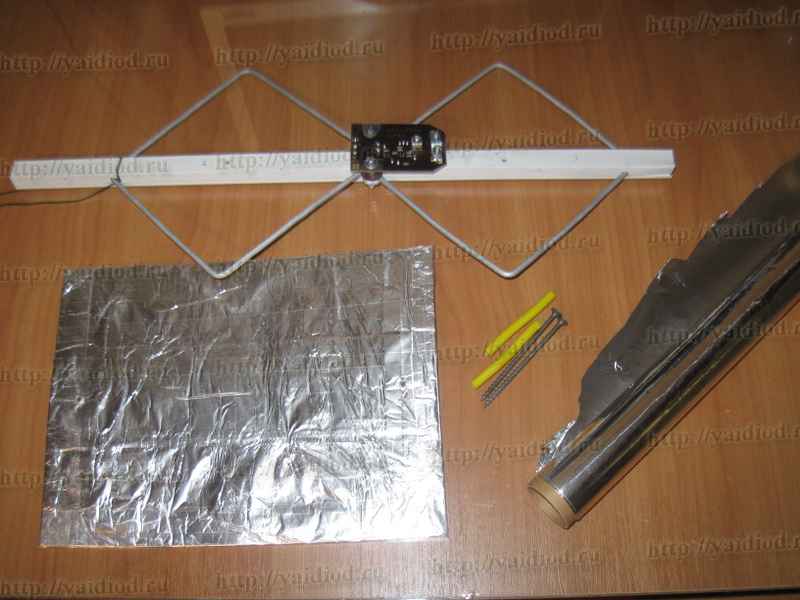

Неувязка отважилась установлением дюралевого рефлектора отражателя, усиливающего сигнал. Хотя он вначале предусмотрен в конструкции антенны Харченко, время от времени, в критериях прямой видимости возможно обойтись без него. В общем, если наблюдаете артефакты и при поднесении к антенне крышки от кастрюли артефакты пропадают и прием становится безупречным – нужен экран рефлектор (отражатель).
Усиливаем сигнал цифрового телевидения.

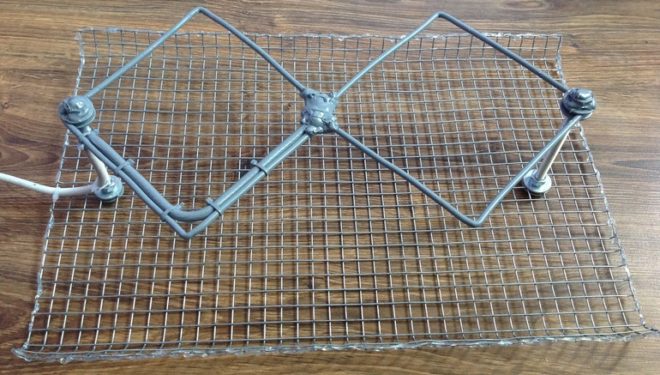

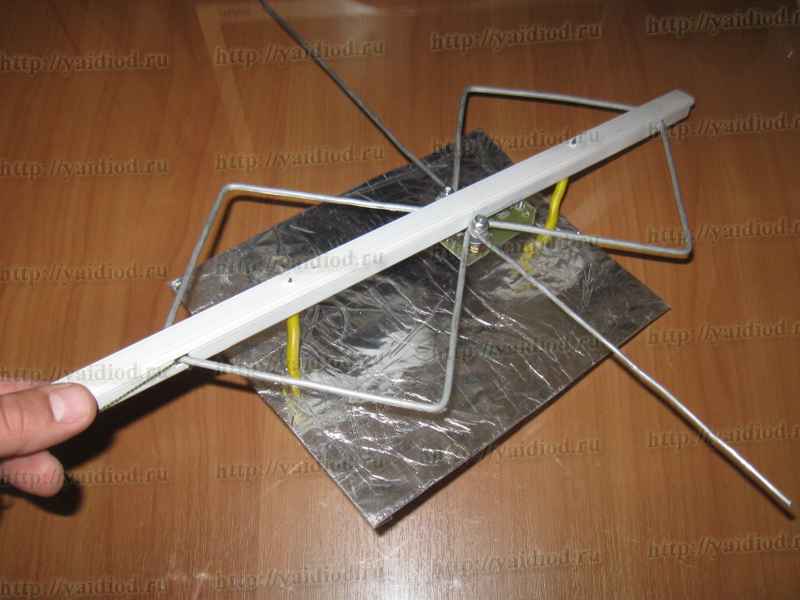

Неплохой экран рефлектор антенны Харченко непременно улучшает качество приема сигнала цифрового телевидения. Это на самом деле отражатель, концентрирующий сигнал на антенне. Он был сделан из кусочка картона 18Х35 см, обернутого пищевой фольгой и сверху перемотанного скотчем. Все это дело прикрутилось саморезами, продетыми в кембрики-стойки к основанию – пластмассовому коробу для проводки (смотри фото).
Сейчас прием стал безупречным и на другой стороне дома. Но из за маленький погрешности при изготовлении проволочных квадратов 1-ые два канала не принимались. Частота антенны вышла мало выше расчетной. Пришлось вводить в конструкцию антенны дополнительные элементы – усы для снижения частоты. Их длина подобрана экспериментально.
В итоге самодельная антенна цифрового телевидения Т-2 стала принимать все каналы даже на обратной от телевышки стороне дома.
Вот так, практически на антенну из говна и палок, собранную на коленке можно принять высококачественный цифровой телевизионный сигнал Т-2.
Я и Диодик. © yaidiod.ru.
Оцени эту статью:
(0 баллов, 0 оценок, вы уже поставили оценку)
Для того дабы оценить запись, вы должны быть зарегистрированным юзером веб-сайта.
Обычная антенна для цифрового ТВ за 5 минут
Если необходимы чертеж и понятная пошаговая аннотация, как стремительно выполнить антенну для цифрового ТВ с радиусом приема 100 км своими руками, вы обратились по адресу. Сделать такое устройство можно стремительно и просто. Плюс, для этого не пригодится никаких особых инструментов либо специальной техники.
Аннотации: как без помощи других собрать антенну
Дальше будут представлены сходу несколько вариантов производства домашних антенн, действенных в использовании.

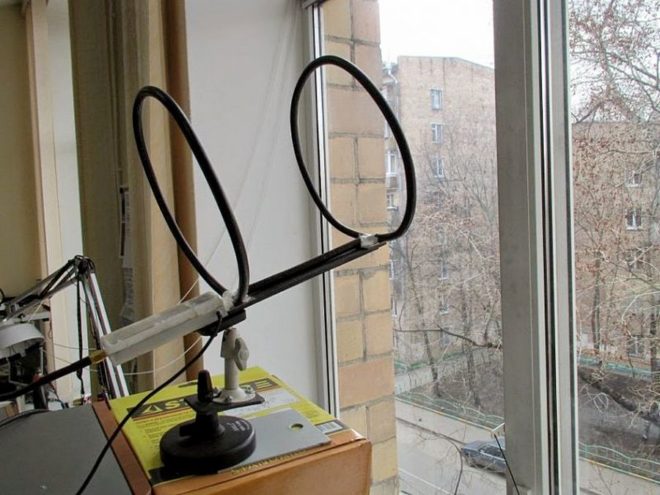

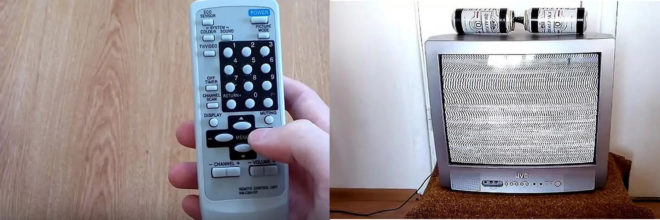

Пример No1: антенна из банок от пива
Легкий вариант измененной и без помощи других собранной телевизионной антенны – из банок. Для нее совсем не нужна никаких особых познаний либо же математических расчетов. Устройство нельзя именовать очень массивным, но оно полностью способно поймать несколько каналов.
- маленький брусок;
- кабель с разъемом;
- изолента;
- канцелярский либо особый строительный ножик;
- наждачка;
- пара пивных банок.
Приведенное управление обычное и подробное, разобраться в нем будет совершенно нетрудно. Пошаговая аннотация такая:
- Жестяным банкам из-под пива не нужна никакая особая подготовка. Они применяются в том виде, в каком и продавались. Единственное условие – они должны быть пустыми.
- Язычки банок (которые применяются для открывания) нужна зачистить наждачкой.
- Берется ТВ-кабель – его необходимо подключить к пивным банкам. Для этого сперва нужно свободный конец (без разъема) высвободить от изоляции. Разобрать оплетку и скрутить.
- Конец оплетки воткнуть в язычок банки, пару раз обернуть и закрепить. Расстояние между обнаженным участком и местом крепления должно быть около сантиметра-полутора.
- Аналогично нужно закрепить и центральную жилу – воткнуть в язычок 2-ой банки, обернуть и прочно закрепить.
- Оба этих соединения нужна изолировать. Дабы выполнить это, изоленту необходимо плотно намотать по всей длине обнаженных участков кабеля, затрагивая также его оболочку и язычки жестяных банок.
- Для закрепления жестянок в нужном положении применяется зачищенный древесный брусок. Его длина должна быть больше, чем обе эти банки. Дабы конструкция была более крепкой, закреплять банки изолентой нужно с обоих краев. Всего выходит четыре крепления.

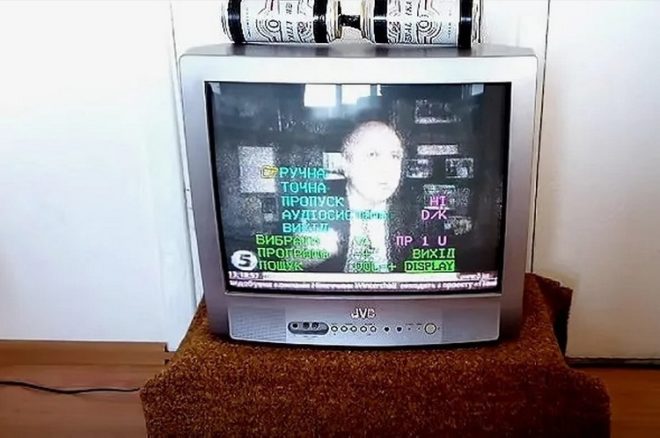

Готово! Осталось только подключить ее к телеку и выполнить нужные опции.
Антенна комнатная, вариант достаточно примитивен, поэтому надежды на безупречную телевизионную картину все таки не стоит. Но такая простая конструкция поможет изловить до восьми каналов, которые будут демонстрировать полностью отлично.
Для улучшения свойства сигнала нетрудно испытать переменить размещение антенны либо взять более длиннющий телевизионный кабель, дабы получить возможность, к примеру, унести на лоджию.

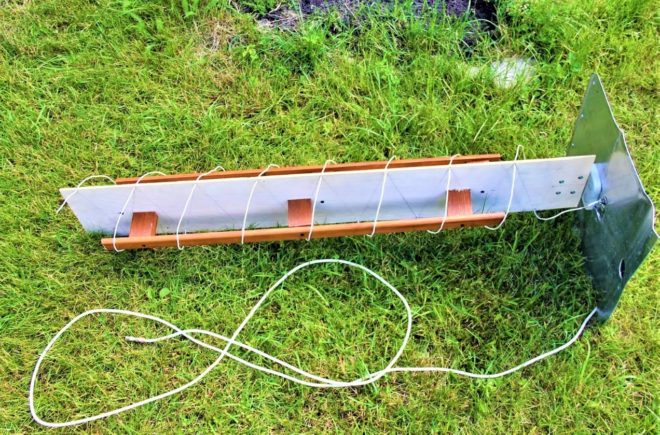

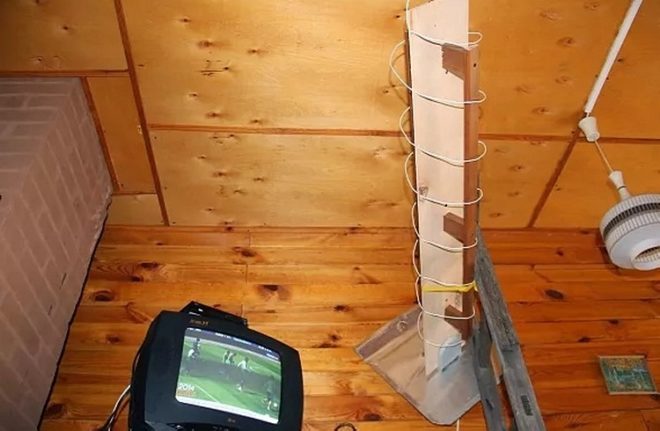

Пример No2: спиральная антенна
Таковой вариант совершенно подойдет для дачного домика. Как и в предшествующий раз, устройство собирается на сто процентов из числа тех материалов, что найдутся в каждом гараже либо кладовой:
- отрезок силового кабеля;
- антенный кабель;
- фанера, рейки;
- ненадобная лопата для снега.
Из первого элемента будет изготовлена сама спираль, а из последнего выйдет красивый самодельный экран для отражения. Общая конструкция так ординарна, что с ее созданием может просто разделаться даже только начинающий любитель. Пайка при монтировании не нужна. Для соединения пригодится или винтообразное крепление, или обычная скрутка.

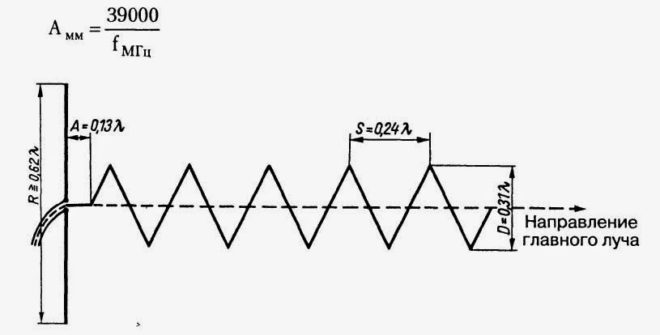

Дабы антенна заработала без сбоев, и вещание было непрерывным и высококачественным, нужна верно высчитать шаг. Другими словами, расстояние между витками спирали. Принципиально уточнить частоту передачи цифровой инфы в мгц в данной определенной области. Потом перевести полученную частоту в метры.
Для выполнения последующих работ нужна конкретно снегоуборочная лопата, ведь ее железная часть сделана из нержавеющей стали. Если в доме нет ничего такового, можно использовать просто маленькой металлической лист. Его форма не непременно должна быть круглой – это может быть и прямоугольник, и квадрат.
Спираль будет изготовлена из обыденного электрического провода. Пригодится не весь провод полностью, а только одна медная жила. Спектр приема сигнала будет тем лучше, чем крупнее сечение провода. Сопротивление антенного кабеля – около 75 Ом.
Пошаговая аннотация такая:

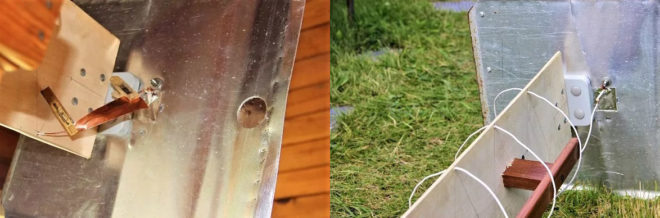

- Сделать основание для обмотки из фанеры и пары реек.
- Если заместо лопаты взят металлической лист, его нужна выровнять и закрепить под прямым углом средством винтообразного крепления.
- Намотать кабель в согласовании с выполненными расчетами.
- Подсоединить скруткой антенный кабель.
Дабы протестировать готовое устройство, необходимо установить его в высшей части дома, но непременно под навесом.
Схожая вариация антенны для приема цифрового сигнала отлично показала себя на расстоянии около 90 км от наиблежайшей вышки – несколько телевизионных каналов работали во полностью неплохом качестве.
До того как начинать работу, все замеры рекомендовано нанести на специальную схему, которая в предстоящем послужит управлением. В качестве эталона можно взять стандартную схему цилиндрической антенны, где нужно обозначить базисные детали устройства, число витков и итоги расчетов.
Пример No3: антенна им. Харченко, специально для цифрового варианта транслирования
Все размерности этой извилистой конструкции не берутся из ниоткуда. Для того дабы картина на телеке не рябила, а звучание передач было точным и без излишнего шипения, нужны расчеты и четкая разметка. Сделать ее можно из медной проволоки или дюралевого кабеля.
В качестве примера возьмем кабель. Таковой вариант не только лишь более надежный и экономичный, но и обычный, ведь алюминий не надо паять, что уже значительно упрощает работу по собственноручной сборке устройства.

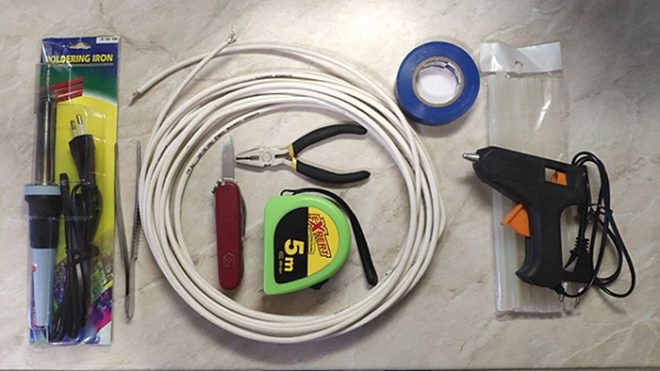

Для сотворения пригодятся:
- многожильный кабель из алюминия;
- телевизионный кабель;
- телевизионный штекер из пластика;
- заточенный ножик;
- древесная либо железная линейка;
- водостойкий фломастер, лучше броского цвета;
- кусачки;
- стяжки;
- изолирующая лента.
Модель из кабеля не меньше хороша тем, что все инструменты и материалы для ее сотворения практически наверняка найдутся дома. А те, что будет нужно приобрести, стоят очень дешево. Сделать биквадратную антенну из дюралевой проволоки можно так:
- Из многожильного дюралевого кабеля нужно достать один провод шириной примерно до 4 мм и длиной чуток больше метра – длину рекомендуется брать с припасом.
- Средством линейки и фломастера на дюралевый провод наносится разметка с таким расстоянием: 3 см–15 см–16 см–16 см–15 см–15 см–16 см–16 см–15 см–3 см. Длинноватые расстояния станут сторонами для квадратов.
- Ориентируясь на отметки, необходимо согнуть все, дабы вышли два ровненьких квадрата. А двухсантиметровые кончики также нужно загнуть, дабы их можно было соединить между собой и потом применять для подключения.
- Средством антенного кабеля будет нужно соединить будущее устройство с приемником. Длина отрезка вполне зависима от расстояния между ТВ и лоджией или окном.
- Один конец ТВ-кабеля необходимо аккуратненько разделать и после укрепить на дюралевых квадратах. На первом – оплетку, на втором – центральную жилу.
- Штекер для телека просто отыскать в хозяйственном магазине, посреди радио- или электродеталей. Вариант из пластика самый экономный и легкий в монтировании. Этот штекер подсоединяется ко второму конку кабеля. Дабы выполнить это, нужна разобрать корпус, воткнуть токопроводящую жилку и потом собрать корпус опять.

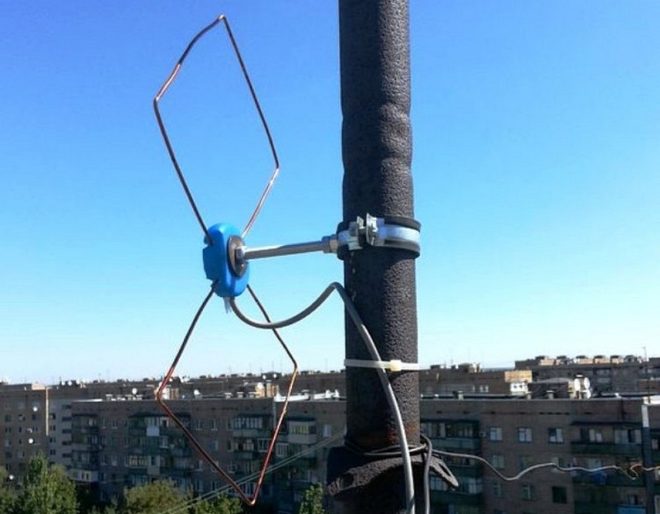

Для наилучшего приема сигнала рекомендуется закрепить готовое устройство на улице – на балконе либо в форточку. Дабы повысить качество, биквадратную антенну лучше оборудовать специальной решеткой либо особенным экраном. Но если сигнал и без того точный, тогда этого делать не пригодится.
Если телевизионная вышка размещена совершенно недалеко, биквадрат рекомендовано закрепить на длинноватом шесте и навести в сторону вышки.
Приятная аннотация представлена в видео.
Антенна им. Харченко (либо, как ее еще именуют, биквадратная) была выдумана еще раньше веке тем же инженером. И до сего времени остается самой пользующейся популярностью и нужной вариацией посреди инженеров-самоучек и просто парней, которые обожают делать все без помощи других.
