Счетчик нева как снимать показания

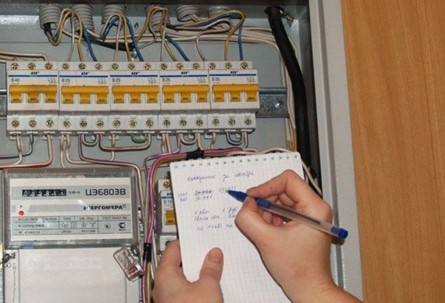

Каждый человек в собственной жизни в какой-то момент сталкивается с вопросом: как снять показания счетчика электроэнергии, если ничего не понятно. Естественно, есть и обыкновенные ситуации, когда довольно легко записать все числа и заплатить по ним. Но, бывает и так, когда не ясно как снять показания счетчика, который считает различными тарифами (день-ночь), имеет на циферблате непонятные значения либо счетчик электронный. В этой статье мы разглядим все эти ситуации и научим вас верно считать показания. Если вы думаете, что все понимаете – вы ошибаетесь, есть мозга моментов, который стоит брать в учет.

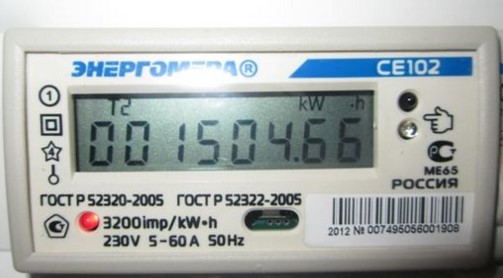

Как снять показания с современных счетчиков

Обычно, конкретно с современными либо 2-ух тарифными счетчиками большего всего заморочек. По сути нет, снять показание с них – это просто. Считают такие счетчики в автоматическом режиме, тут нет обычных крутящихся дисков и циферблатов. Установлен обычный экран, который в некоторых модификациях указывает еще кВт/ час и даже время работы, учитывает расход в определенный промежуток времени суток (день-ночь). Можно и круто сберечь, если применять электросчетчик с пультом, но там есть некоторые значительные недочеты.

Все эти показания можно без заморочек снять, просто следуйте следующим советам:

1. Находимо взять аннотацию, где обозначаются все значения на этом счетчике. Обычно, в ней вы и отыщите подсказку, но смотрим далее и исполняем обыкновенные шаги.
2. Жмем «Ввод», при помощи него вы просто выбираете нужный параметр.
3. Если у вас однотарифный счетчик, тогда снимаем значение – Т1, если двухтарифный, тогда – Т1 и Т2, соответственно трехтарифный – Т1, Т2, Т3.
4. Отнимаем показания с прошедшего месяца.
5. Передаем показания.

Поглядите видео, как снимать показания со счетчика Меркурий.

Схожим методом вы можете снять показания и с устройств Меркурий 200, Каскад, Энергомера, Лайне Электро, Нева, Микрон и т.д. Как вы могли увидеть, заморочек нет, просто это необходимо выяснить.

Как снять показания счетчика электроэнергии старенького эталона

Если у вас в доме либо на столбе установлен старенькый индукционный счетчик электроэнергии, тогда на фронтальной панели повсевременно вертеться диск, который считает потребляемое электричество. Снимать показания с него всегда просто, делайте такие деяния:

• Запишите значения.
• Это значение отымите от показаний прошедшего месяца.
• Готовый итог помножьте на ваш тарифный план. Например, ваш тарифный план составляет 1.2 руб, если вы намотали 100 кВт, тогда сумма к оплате получится 120 рублей.

Непременно послушайте наши советы, снятия показания счетчика на этом не завершается. Есть хитрости, которые стоит всегда брать в учет в неотклонимом порядке.

Снимать показания счетчика старенького эталона необходимо только до запятой, смотрите фото. Последняя цифра (красноватая) никогда не учитывается.

Смотрите, какие показания у вас должны получиться – «000004» кВт/час. Последнее число в учет не берем.
Видео, как снять показания счетчика электроэнергии старенького эталона.

И конечно, передаем все показания в надлежащие органы. Исходя из этого будут приходиться квитанции к оплате. Как вы могли увидеть, сложностей никаких нет, поглядите видео, как снять показания с электросчетчика старенького эталона.

Это должен знать каждый

Сейчас мы для вас поведаем, как снять показания счетчика электроэнергии, если что-то пошло не так. Тут мы разглядим все неординарные ситуации, и подскажем для вас выход из них.

1. Если счетчик начал вертеться по второму кругу, снять показания электроэнергии можно используя обычной совет: добавляем к существующему числу единицу впереди и отнимаем значения за прошедший месяц. Приведем обычной пример, если у вас пятизначное табло записываем наше значение, добавляем в начало единицу. Ваше число было 00005, вот такое число должно стать 10005. Берем число за прошедший месяц, к примеру, 99915 и решаем обычной пример. 10005 – 99915, выходит 110 кВт/час. Такая же ситуация и с остальными циферблатами, вне зависимости от кол-ва чисел.
2. Что делать, если нет запятой на счетчике. Бывает и такая ситуация, просто смотрите на рисунке ниже. Если у вас установлен таковой счетчик, тогда стоит вначале уточнить все моменты либо почитать аннотацию. Естественно, если вы обратились за помощью к нам, вы этого точно не сделали, потому, если нет запятой, начинаем пристально глядеть на циферблат. Табло должно отличаться по цвету либо кое-где должна быть видная запятая. Если всего этого нет, тогда записываем в квитанцию все обозначенные числа со счетчика, непринципиально сколько их.
3. Трехфазные и однофазовые счетчики ничем не отличаются друг от друга, потому снимайте показания с них схожим образом.
4. Дабы каждый месяц не снимать показания счетчика дома, вы сможете установить современный счетчик АСКУЭ, он автоматом считает все показания и передает в обслуживающую компанию. Для вас необходимо будет только вовремя оплачивать счета.

Вот мы и разглядели вопрос, как самому высчитать месячный расход электроэнергии, как вы могли увидеть, сложного нет. Если у вас остались вопросы, задавайте из нам, мы с радостью ответим на все.

Трёхфазный счётчик электроэнергии – Тайпит Нева 324

Электросчётчик Нева-324 – трёхфазный устройство, рассчитанный на эксплуатацию в критериях промышленного либо коммунального предприятия, в публичном учреждении с функциями учёта характеристик по многотарифной сетке. Зависимо от выполнения, счётчик способен определять расход активной, или активной и реактивной энергии при работе в автономном режиме либо подключённым к постороннему устройству.

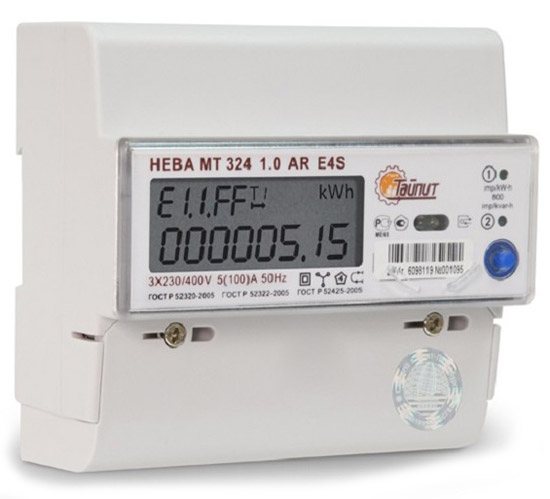

Вид счётчика – Нева 324

Устройство и механизм работы

В корпусе с клеммным отсеком, закрытым крышкой на винтах, установлены:

• датчики электротока и напряжения;
• счётный блок со интегрированным модулем памяти и жидкокристаллическим экраном;
• часы, отображающие фактическое время;
• запасная батарея, на случай отключения подачи энергии;
• схемы интерфейса и измерения;
• выход для испытаний аппарата.

Комплектация счётчика отличается, зависимо от выполнения, но тип корпуса остаётся постоянным.

При подключении, поступающая энергия анализируется электронным блоком, обработанные сведения записываются на своей памяти аппарата и выводятся на экран ЖКИ.

Читайте также: Почему плавится розетка от стиральной машины

Как снимать показания со счетчика Нева МТ 324

Возможность снятия показаний со счетчика осуществляется 2-мя методами:

1. Автоматический метод — значения показывается на экране счетчика без помощи других последовательно через маленький интервал времени и циклично. Пока счетчик листает значения мы можем их записать.
2. Ручной режим — снятие показаний нажатием на управляющую кнопку.

Виды нажатий на кнопку для ручного режима:

1. Куцее нажатие (удержание наименее 3 сек)
2. Долгое нажатие (удержание более 3 сек)

Каждое из видов нажатий позволяет переключать подобающую информацию на экране. Вся информация на счетчике поделена на группы. обозначаются группы в левом верхнем углу кодовым числом

Разберем к примеру E1.0.FF.
1-ые 2 знака [Е1] слева — это код группы характеристик, заместо Е1 может стоять следующие значения:

• Е1 — активная энергия (то что и нужна нам для снятия показаний)
• Е3 — энергия реактивная положительная
• Е4 — энергия реактивная отрицательная
• AS — утраты в полосы
• P1 — активная положительная мощность

Такая цифра [0] обозначает сумму по всем тарифам. Заместо 0 могут стоять значения 1,2,3,4 что соответствует каждому из тарифов.

Следующие [FF] — общее значение на текущий момент времени. Заместо FF может стоять 00 указывает величину на прошедший момент снятия месяц либо день.

Т.е для снятия показаний нам необходимы числовые значения на счетчике со следующими кодами:

Сумма по всем действующим тарифам — E1.0.FF Общий расход электроэнергии по тарифу 1 (денек) — E1.1.FF Общий расход электроэнергии по тарифу 2 (ночь)- E1.2.FF Общий расход электроэнергии по тарифу 3 — E1.3.FF

Коротко: Избираем группу Е1 долгим нажатием кнопки — [E1].0.FF Просматриваем расходы по тарифам 1-4 и общий расход по всем тарифам цифра 0 в коде. E1.[0].FF

Число записываем до знака точки, т.е стоящие справа от точки 1 либо 2 знака зависимо от модели не берем.

Технические свойства

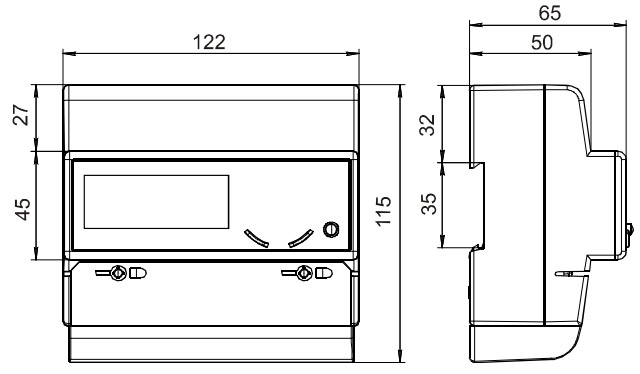

Размеры счётчика электроэнергии – Нева 324

Советы по экономии электроэнергии

Многотарифный счётчик действующий метод экономии электроэнергии. Исходя из его механизма работы, многотарифный электросчётчик по отдельности учитывает электрическую энергию различного тарифного времени. Так, к примеру, в ночное время расход энергии падает, в это время работают только неизменные потребители: это холодильная камера, электрокотел и может быть стиральная машина. Все другое отключено. Дифференцированный тариф дозволит оплачивать за энергию, потребляемую в ночное время суток еще меньше, чем за потребляемую в дневное время. Способ дифференцированного учёта дозволит сберегать до 14% электроэнергии.

Советуем: Счетчик электроэнергии СО-50: описание, свойства

Дополнительно для более подробного исследования технических черт и правил по эксплуатации устройства учета Нева МТ 323 – прикладываем аннотацию

Паспорт счетчика, аннотация НЕВА 323

Читайте также: Подключение розетки 380В – схемы и особенности

Гарантия на устройство

На продукцию действует гарантия производителя, поддерживаемая официальными распространителями в течение 6-ти лет от запуска в работе или 7-ми – от даты выпуска.

Производителем обеспечивается качество изделия, соответственное требованиям муниципальных нормативов. Если изделие вышло из строя из-за промышленного брака, или некондиция выяснилась до момента установки, для приёма на гарантийное сервис непременно предоставление изделия в поставленном комплекте с актом, подтверждающим факт неисправности.

Изготовитель вправе отказать в приёме аппарата, покоробленного в процессе неверного подключения, разбитого либо другим методом вышедшего из строя по вине торговой компании либо потребителя.

Разновидности счётчика

Аппарат делается в 5-ти модификациях, отличающихся комплектацией и чертами:

• 1.0 AO S26 – изменяет активную энергию, лишён интерфейса, с электронной пломбой на крышке клеммного отсека, показателями напряжения по каждой из фаз – 230 В, общего – 400 В, базисного и предельного тока соответственно 5 и 60 А, подключается конкретно;
• 1.0 AR E4BS26 – в отличие от предшествующего выполнения, не считая активной, способен учесть реактивную энергию, оборудован интерфейсом EIA 485, подсветкой ЖКИ;
• 1.0 AR E4BS29 – отличается токовыми показателями – соответственно 5 и 100 А
• 1.0 AR E4BSС28 – дополнительно оборудован встроенными нагрузочными расцепителями, отключающими устройство при превышении данных характеристик, различия в значении базисного и предельного тока – 5 и 80 А;
• 1.0 AR RF2BSС28 – разница с предшествующей моделью – в наличии радиомодема заместо
• интерфейса EIA 485.

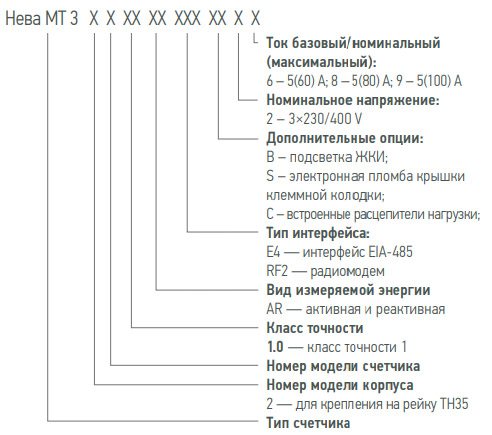

Расшифровка маркировки счётчика – Нева 324

Установка устройства

Габаритные размеры счетчика электроэнергии нева 124 составляют 102х90х68 мм. Устанавливается он на DIN рейкe ТН35 и займет на ней 35 мм. Рабочий спектр температурного режима составляет от -40 до +70 градусов Цельсия, что делает возможность установка этой модели как снутри, так и снаружи помещения.

Неразборная конструкция корпуса устройства исключает несанкционированный доступ. Подключение к нему может быть проводами с наибольшей площадью сечения 50 мм.

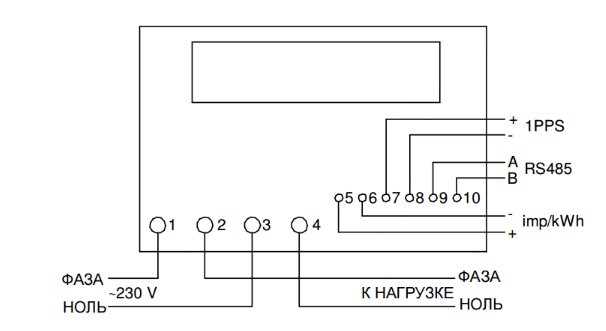

Схема конкретного подключения электросчетчиков Нева MT 124 AR2S:

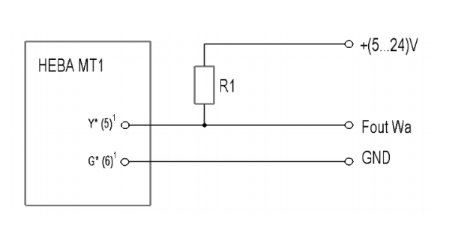

Схема конкретного подключения импульсных выходов электросчетчиков Нева MT 124 AR2S:

Замена батарейки

На приборе установлен литиевый элемент питания ER14250 или CR2032. Вероятные варианты замены приведены в руководстве юзера.

Для замены будет нужно:

1. Снять крышку клеммного отсека, закреплённую винтами с фронтальной стороны.
2. Демонтировать электронный блок аналогичным методом.
3. Удалить отслуживший элемент, припаяв новый.
4. Выполнить сборку аппарата в оборотном порядке.

После выполнения работ, организация, менявшая элемент питания, показывает этот факт в соответственном разделе паспорта счётчика.

Снятие показаний

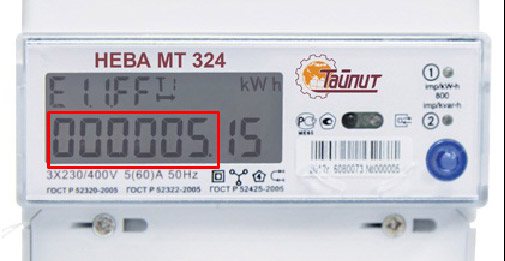

Для снятия показаний принимается в расчёт целое число – левые 6 разрядов, опуская исходные нули(красноватая рамка), не используя 2 числа дробной составляющей после точки.

Читайте также: Класс точности — важная черта трансформатора

Снятие показаний со счётчика – Нева 324

Размещение инфы на табло

Процедура может проводиться в автоматическом режиме, ждя вывода на экран значения по соответственному тарифу, либо ручном – переключением кнопкой левее монитора, в таком порядке:

1. Записывается количество киловатт-часов на дисплее по одному из тарифных планов.
2. От него отнимается итог замера прошедшего месяца по тому же тарифу.
3. Разница перемножается на расценку.
4. Обозначенная последовательность действий повторяется для каждого из тарифов и суммируется итоговый итог.

Как снять показания

Дабы найти количество потреблённой электроэнергии, раздельно выписываются показания по каждой тарифной сетке по началу и окончанию периода. Переключение между разделами осуществляется средством кнопки либо в автоматическом режиме, сменяясь на экране через установленные промежутки времени. Обозначение тарифов соответственно Е1.1.FF, Е1.2.FF – для 2-ух тарифов. Учитывается целое значение до запятой(красный прямоугольник).

Советуем: Счётчик электроэнергии Нева МТ 113 — свойства и описание устройства

Можно ли сберечь

Устройство надёжно защищён от постороннего воздействия и учитывает значение по нарастанию, вне зависимости от подачи тока. Методы экономии для потребителя:

• получать счётчик, подходящий под условия эксплуатации и характеристики сети, у испытанных компаниях с возможностью гарантийного обслуживания;
• эксплуатировать устройство в согласовании с требованиями производителя;
• не допускать перегрева мест контактов;
• не перегружать электрическую сеть;
• бережливо относиться к расходу энергии.

Установка и подключение счётчика

Перед монтажом и подключением, необходимо кропотливо оглядеть корпус устройства, удостоверится в отсутствии физических повреждений, наличию крепёжных болтов и целостности пломб.

Установка электросчётчика Нева МТ323, осуществляется винтами либо на стандартную рейку ТН-35.

Подключение должно делается в согласовании, с приведённой в аннотации по эксплуатации, схеме. Надёжная работа обеспечивается только при правильном и высококачественном подключении.

После подключения нужно записать тарифное расписание, для этого применяется интерфейс доступа устройства. Зависимо от выполнения это оптический либо ИК-порт либо интерфейс RS 485.
