На рисунке не видно типа счётчика. Напишите. Если в паспорте написано что можно включать с ТТ и тогда обосновывать ничего не нужно. Там же и рекомендованная схема включения. Не совершенно успешный снимок. На вскидку верно собрано. Не понятно что за клемник на счётчике (3 провода заходят).
21 января 2015, 15:46
На рисунке не видно типа счётчика. Напишите. Если в паспорте написано что можно включать с ТТ и тогда обосновывать ничего не нужно. Там же и рекомендованная схема включения. Не совершенно успешный снимок. На вскидку верно собрано. Не понятно что за клемник на счётчике (3 провода заходят).
Счетчик именуется Меркурий 230 АМ-01, 3*230/400V 5/60А.
В паспорт счетчика не обозначено можно либо нельзя его подключать через ТТ. а то что на вторичных цепях трансформаторов тока находится напряжение это нормально? Это ни на что не оказывает влияние.
21 января 2015, 16:29
Физик
И еще на этом электросчетчике неподключен входящий (питающий) ноль а только выходящий так скажем ноль с восьмой клеммы счетчика садится на корпус щита
Входящий нуль должен быть.
Про само подключение.
Учёт ведётся, на мой взор, не корректно.
При к=200/5=40 малые токи не учитываются.
Счётчик прямого включения 5-60 А нормально считает в этих границах. А при включении через тт ток употребления, допустим, 5 А, будет учитываться 5/40=0,125 А.
Энергосбыт смотрит дабы тт соответствовали нагрузке. И если нагрузка, вдруг, сильно меняется, то и тт требуют поменять.
Напомню, что тт есть различные, а не только лишь 200/5.
Ну и нагрузка в Вашем случаи 5 кВт. Совершенно точно нужно выполнить прямой учёт.
Счётчик позволяет. Избыточное снять, денежку за работу/консультацию взять, тт пристроить в подходящем месте.
21 января 2015, 17:06
ФизикСчетчик именуется Меркурий 230 АМ-01, 3*230/400V 5/60А.
В паспорт счетчика не обозначено можно либо нельзя его подключать через ТТ. а то что на вторичных цепях трансформаторов тока находится напряжение это нормально? Это ни на что не оказывает влияние.
Все схемы подключения счетчиков Меркурий http://www.favorit-el.ru/index.php?page=p0147#Схема конкретного подключения счетчиков МЕРКУРИЙ 230 AM, 230 AR, 230 ART, 230 ART2 Тут собраны схемы подключения всех электросчетчиков Меркурий. Так что выходит можно. Остаётся только схему подключения проверить. А на крышке клемника есть схема? На веб-сайте изготовителя http://www.incotexcom.ru/m230am.htm есть паспорт. Может более подробный?
Как то не направлял внимания на то что на вторичных цепях трансформаторов тока находится напряжение. Честно говоря ставил Меркурий исключительно в прямом включении. И то давненько. Больше нравится Знергомера на дин рейке.
21 января 2015, 18:45
Можно-то оно, естественно, можно. Даже считать будет. Но.. ГОСТ Р 51732-2001 «Устройства вводно-распределительные для жилых и публичных зданий»
п. 6.5.10 В блоках учета следует использовать трехфазные счетчики активной энергии прямого включения на надлежащие токи либо трехфазные счетчики трансформаторного включения при значениях токов, превосходящих допустимые для счетчиков прямого включения.
Кстати, гвозди микроскопом тоже забиваются замечательно.
22 января 2015, 00:45
Кто для вас произнес, что Меркурий 230 АМ-01 5(60) является счетчиком только прямого включения? Да, однотарифный. Да, "барабанный". И что? Вас ни на какие мысли не наводит цифИрька 5(хх)А в маркировке? А в паспорт счетчика, где указаны все вероятные схемы включения, заглянуть ваааще не судьба?
22 января 2015, 01:48
LightWayКто для вас произнес, что Меркурий 230 АМ-01 5(60) является счетчиком только прямого включения? Да, однотарифный. Да, "барабанный". И что? Вас ни на какие мысли не наводит цифИрька 5(хх)А в маркировке? А в паспорт счетчика, где указаны все вероятные схемы включения, заглянуть ваааще не судьба?
Если по вашему можно подключать! тогда для чего выдумали счетчики трансформаторного включения либо они дешевле так? Подключали бы ТТ через счетчики прямого включения и все!
22 января 2015, 01:53
LightWayКто для вас произнес, что Меркурий 230 АМ-01 5(60) является счетчиком только прямого включения? Да, однотарифный. Да, "барабанный". И что? Вас ни на какие мысли не наводит цифИрька 5(хх)А в маркировке? А в паспорт счетчика, где указаны все вероятные схемы включения, заглянуть ваааще не судьба?
И при включении счетчика прямого включения через трансформаторы тока его вторичные обмотки оказываются под напряжением. Это что тоже допускается?
22 января 2015, 11:03
ФизикИ при включении счетчика прямого включения через трансформаторы
снова и медлительно:
LightWayКто для вас произнес, что Меркурий 230 АМ-01 5(60) является счетчиком только прямого включения?
Откройте ж вы, в конце концов, паспорт на счетчик, проверьте соответствие схемы УУ рекомендованной производителем счетчика и идите писать положительное заключение.
Фотка нечеткая и гласить по ней о корректности сборки схемы не реально, но на 1-ый взор никакого особенного криминала не считая того, что отсутствует ИКК и маркировка проводников.
22 января 2015, 11:09
ФизикЯ инспектировал индикатором на вторичных выводах ТТ находится напряжение, чего не должно быть.
Сейчас идем за учебником физики за 7-й класс))
При наличие нагрузки (тока в первичной обмотке ТТ) ЭДС-то куда девается?
Электрик-наставник
22 января 2015, 13:15
Из_России тт пристроить в подходящем месте.
ТТ возможно окажутся просроченными.
22 января 2015, 13:38
evaan
Из_России тт пристроить в подходящем месте.
ТТ возможно окажутся просроченными.
А здесь я для вас открою небольшую тайну. При включении ТТ через счетчик трансформаторного включения на вторичных цепях ТТ индикатор не светится. Так как он указывает напряжение а не ток. А вот если счетчик прямого включения то на вторичных цепях ТТ И1,И2-индикатор светится.И еще вопрос один остается открытым, для чего выдумали счетчики трансформаторного включения, если по Вашему без заморочек можно ТТ подключить через счетчики прямого включения?
22 января 2015, 21:13
Физик
И еще вопрос один остается открытым, для чего выдумали счетчики трансформаторного включения, если по Вашему без заморочек можно ТТ подключить через счетчики прямого включения?
Да уж. вопросы пошли.
22 января 2015, 23:40
ФизикИ еще вопрос один остается открытым, для чего выдумали счетчики трансформаторного включения, если по Вашему без заморочек можно ТТ подключить через счетчики прямого включения?
Геополисп. 6.5.10 В блоках учета следует использовать трехфазные счетчики активной энергии прямого включения на надлежащие токи либо трехфазные счетчики трансформаторного включения при значениях токов, превосходящих допустимые для счетчиков прямого включения.
Электрик-наставник
23 января 2015, 09:24
Из_РоссииПри включении ТТ через счетчик трансформаторного включения на вторичных цепях ТТ индикатор не светится.
ТТ работают в режиме КЗ, на его выводах низкое напряжение, потому индикатор может не светится.
23 января 2015, 10:13
для организации технического учета внедрение прямоточного счетчика с трансформаторами тока в некоторых отдельных случаях допустимо с той обмолвкой, что данный узел учета не сумеет соответствовать заявленному классу точности из-за скопления погрешности измерения в следствие того, что цепи измерения тока в данном узле учета рассчитаны на номинальный ток 60А . если в этом случае рассматривается коммерческий учет, то вызываем представителя энергоснабжающей организации, он составляет акт осмотра узла учета, выдает предписания, вероятнее всего они будут добиваться зависимо от разрешенной мощности или убрать ТТ, или поверки трансформаторов, установки ИКК и замены счетчика на 5-7,5А.
и хорошо было бы выяснить, какая у вас фактически разрешенная мощность по договору, поэтому как эта цифра часто является определяющей при выборе метода учета.
нормативным актом, которым следует управляться в данной ситуации является 442 постановление правительства РФ
по вашей схеме: она собрана некорректно, ибо выводы ТТ должны одной из сторон землиться
и это, поаккуратней с замерами, при разомкнутой токовой цепи на вторичных выводах ТТ находится высочайшее!
23 января 2015, 16:54
Из_России
Физик
И еще вопрос один остается открытым, для чего выдумали счетчики трансформаторного включения, если по Вашему без заморочек можно ТТ подключить через счетчики прямого включения?
Да уж. вопросы пошли.
Просто любопытно знать. Объясняю что именуется на пальцах. Привожу пример: Есть электросчетчик Меркурий 230 АМ-01 5/60А-прямого включения стоимость 2600р. Есть электросчетчик Меркурий АМ-03, тех хорактеристики такие-же как у Меркурий АМ-01,лишь на ток 5/5-7,5А-трансформаторного включения. Стоимость у него также 2600р.Меркурий АМ-01 5/60А подключается впрямую и "Всё отлично", По некоторому здесь воззрению тот же счетчик (прямого включения) можно подключить через ТТ, и тоже "Всё отлично". Спрашивается для чего изобретать электросчетчик трансформаторного включения, если электросчетчик прямого включения подключается впрямую и можно через ТТ, (снова же как некоторые пишут тут на веб-сайте), а вот счетчик трансформаторного включения -только через ТТ. А стоимость у них однообразная. Для чего тогда нужен счетчик трансформаторного включения.
23 января 2015, 17:21
трансформаторного прямотоком включать можно, только нагружать током менее номинального, в неприятном случае счетчик этого не переживет, вобщем и КЗ для него вероятнее всего будет фатальным, меркурий 230 5-7,5 висит на калибровочном щите уже лет 5 включеный по прямотоку, показания совпадают с эталонными трансформаторами 1 в 1.
Электрик-наставник
23 января 2015, 19:37
ФизикДля чего тогда нужен счетчик трансформаторного включения.
Счетчики прямого включения выпускают на токи до 100А. Если нагрузка выше 100А , в данном случае счетчики подключают через ТТ.

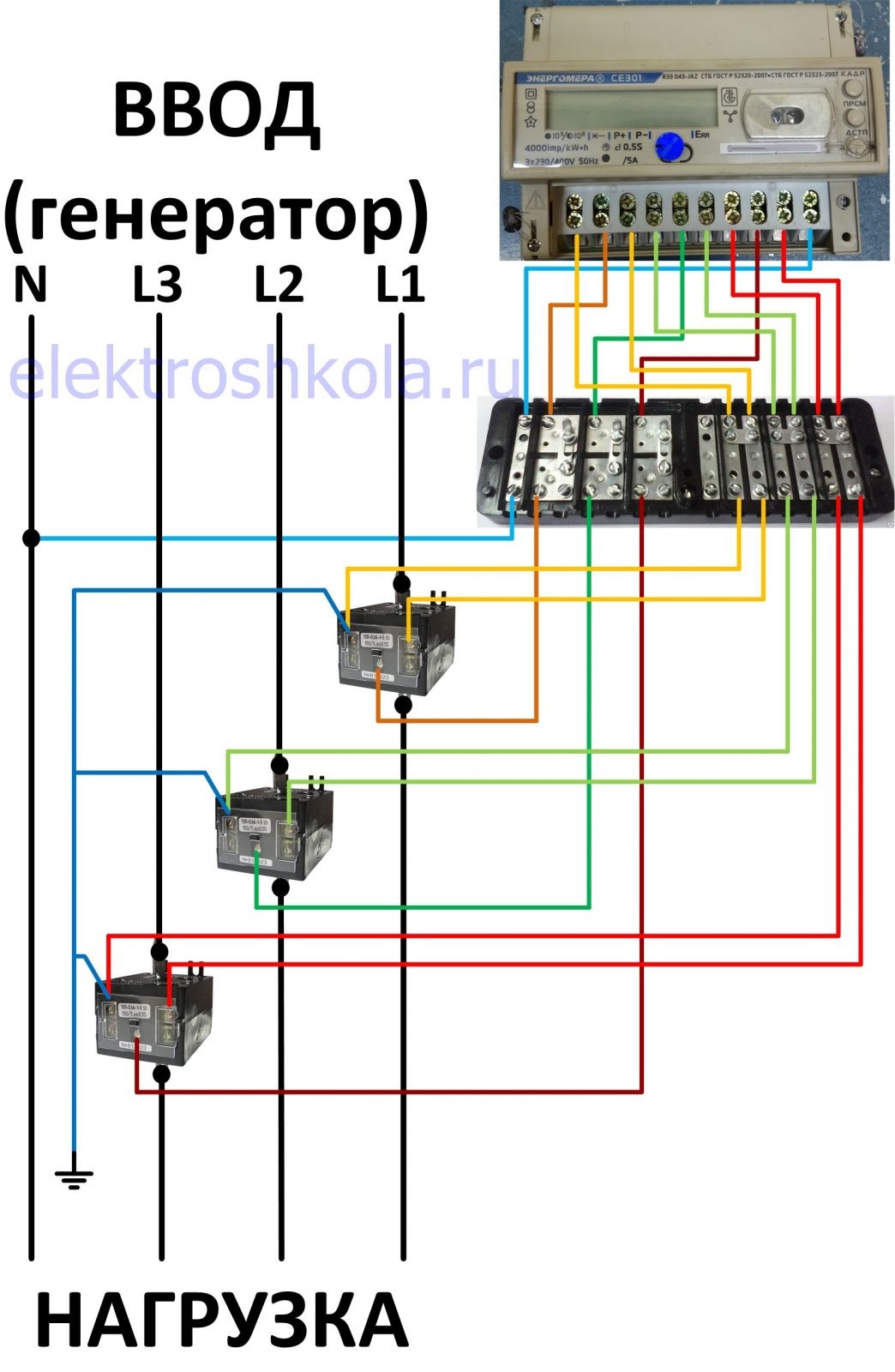

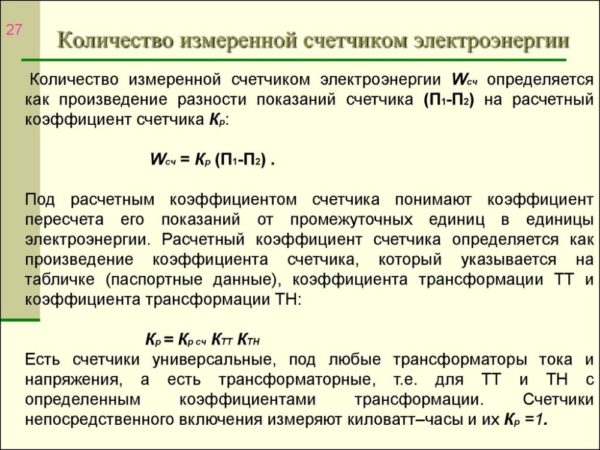

Как верно числятся показания счетчика электроэнергии с трансформаторами тока
Данный коэффициент — это черта, показывающая достоверность показаний прибора-измерителя. Этот показатель определяет степень работоспособности станции трансформаторов тока. Коэффициент трансформации (КТ) счетчика электроэнергии — один из важных характеристик, позволяющий вести верный учет расхода электроэнергии. Разберемся подробнее в этом вопросе.
Понятие о коэффициенте трансформации
Для произведения оптимального контроля электроэнергии на больших объектах применяется особое оборудование, снижающее мощность на выходах электросчетчика. Данные устройства не соединены впрямую с электросетью строения, что обозначает невозможность прямого включения высоковольтного напряжения к общей электросети. Отсюда следует, дабы минимизировать появление дефектов нужно уменьшать мощность при помощи трансформаторного оборудования. В таком случае электросчетчики зафиксируют нагрузку, сниженную в 10-ки раз. Приобретенные таким макаром результаты и будут КТ, а, дабы найти реальный расход электричества, следует помножить показания электросчетчика на применяемый расчетный коэффициент.
Как избрать трансформатор тока по коэффициенту трансформации? ↑
При выборе такового типа трансформаторных устройств существует ряд определенных ограничений и правил установки дополнительного оборудования. Так, к примеру, установка трансформатора тока, который имеет завышенный Кт, не желательна. При завышенном коэффициенте допускается установка устройств учета конкретно на приемном вводе. Если же речь о силовых устройствах трансформации, то счетчики следует монтировать со стороны напряжения с самым низким значением.
Сейчас на рынке самыми пользующимися популярностью являются конкретно трансформаторы с одним КТ, так как этот показатель у устройства гарантированно не изменяется в протяжении всего времени эксплуатации.
Читайте также: Муниципальный жилищный надзор, городской жилищный контроль и публичный жилищный контроль
Инженерный имеет все нужные инструменты для высококачественного проведения тесты машин неизменного тока, слаженный коллектив экспертов и лицензии, которые дают право производить все нужные тесты и замеры. Оставив выбор на электролаборатории «ПрофЭнергия» вы выбираете надежную и качествунную работу собственного оборудования!
Если желаете заказать тесты машин неизменного тока либо задать вопрос, звоните по телефону.

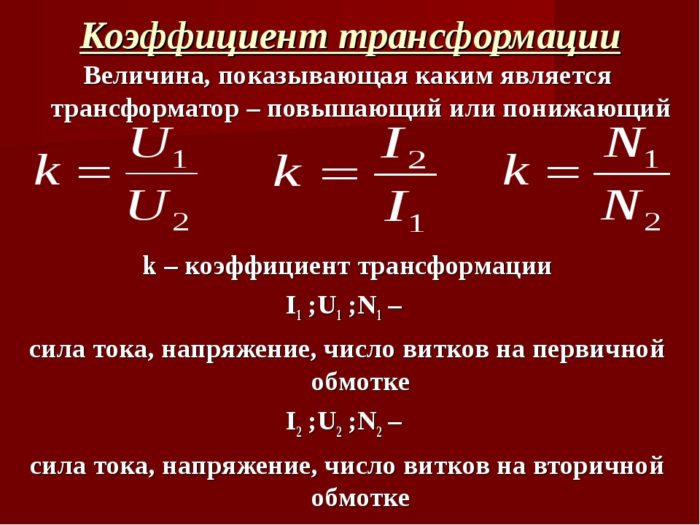

Формула для определения коэффициента трансформации
Из соотношения видно, как отличаются входные показания напряжения и тока от выходных. При значениях больше единицы, проводятся мероприятия по понижению напряжения, при наименьших, напротив — увеличивают при помощи особых устройств. Данные коэффициенты различаются для показания напряжения и тока. Формула расчета:
- U1 и U2 – показания напряжения на 1 и 2 обмотке;
- N1 и N2 – число витков первичной и вторичной обмотки;
- I2 и I1 – сила тока в первичной и вторичной обмотке.
В большинстве случаев данные характеристики указаны в документах оборудования и устройств. Если документов нет, то все характеристики можно найти по условным знакам на корпусах устройств. Появляется неувязка, когда необходимо произвести расчет КТ по экспериментальным данным. Для этого электричество пропускают через первичную обмотку электроприбора и замыкают на вторичной, а потом определяют ток во вторичной обмотке.
Пример расчета утрат электроэнергии

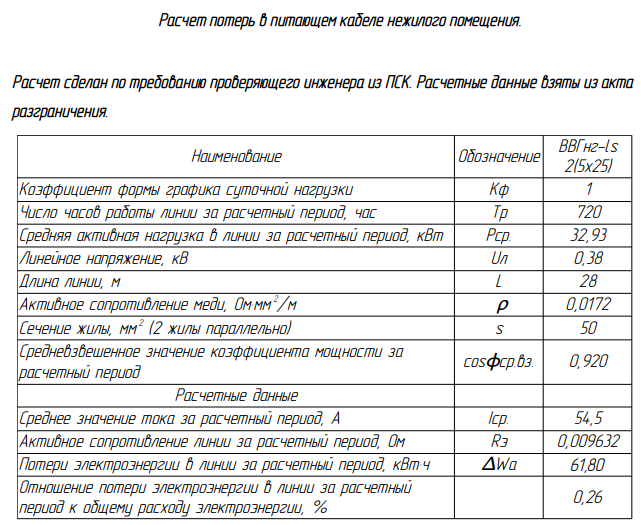

Расчет утрат электроэнергии в кабеле
Поглядите на картинке выше как смотрится расчет утрат электроэнергии в кабеле.
Щелкнув по ссылке, можно открыть пример расчета утрат электроэнергии, изготовленный для 3-фазной полосы ВВГнг-ls 2х(5х25) длиной 28 м, через которую подключена электроустановка нежилого помещения мощностью 32.93 квт. Начальные данные: 1. Коэффициент формы графика дневной нагрузки K — это отношение среднеквадратичной мощности к средней за данный период времени. Для жилого строения, которое эксплуатируется 24 часа в день, коэффициент формы необходимо избрать равным 1.1. 2. Число часов работы полосы за расчетный период, T, час. Тут все понятно. Если имеется в виду жилое помещение, а считаем в месяц, берем 24 часа 30 дней в месяце, т.е. 720 часов. 3. Средняя активная нагрузка в полосы за расчетный период, P, кВт. В нашем примере 32,93 квт. 4. Линейное напряжение, U, кВ. При однофазовом подключении 0,22 кв, при трехфазном 0,38 кв. 5. Длина полосы, l, м. В нашем определенном случае длина кабеля от границы балансовой принадлежности до счетчика 28 м. 6. Активное сопротивление проводника, ρ, Ом·мм2/м. Для меди 0,0172, для алюминия 0,027. 7. Cечение жилы, s, мм2. У нас 25, да еще с учетом того факта, что два кабеля проложены и подключены параллельно. 8. Средневзвешенное значение коэффициента реактивной мощности узла нагрузки при узнаваемых значениях потребляемых активной и реактивной мощностях определяется. При расчете берем расчетную величину из схемы либо проекта. У нас 0,92.
Расчеты 1. Среднее значение тока за расчетный период, А. Вычисляем исходя из расчетной мощности, напряжения в полосы, коэффициента мощности по формуле для 3 фазного варианта.
Формула для расчета тока, зная напряжение, мощность для 3 фаз
2. Активное сопротивление полосы за расчетный период, Ом
Формула для расчета активного сопротивления проводника, зная длину, сечение, удельное сопротивление
