Варианты установки электросчетчика Меркурий Установка электросчетчика Меркурий может быть произведена на дин-рейку, заднюю стену электрического щита при помощи переходной пластинки, которая крепится на дин-рейку. Если провод в клемме будет плохо закреплен, это угрожает его нагревом, разрушением изоляционного слоя и замыканием.

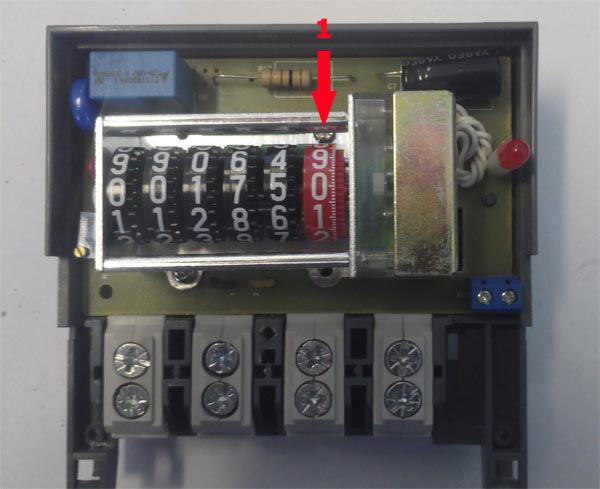

Электрический счетчик Меркурий 201.5. Что снутри?
Устройство и механизм работы
В корпусе электросчётчика, состоящего из основания, основной и клеммной крышек, размещаются следующие составляющие:
- клеммная планка с шунтом;
- электронный блок, включающий схему питания, съёмную батарейку, встроенную память, импульсный выход, управляющий элемент;
- интегрированный модем для дистанционной передачи данных (для выполнений с ЖКИ);
- жидкокристаллический экран либо механическое счётное устройство (зависимо от модификации).
Проходящая через схему устройства электрическая энергия фиксируется электронной платой, после обработки сигнала выдающей данные на экран либо отсчитывающей на механическом табло. Параллельно сведения фиксируются системой телеметрии, передаются на модем, подключённый к удалённому контролирующему устройству.

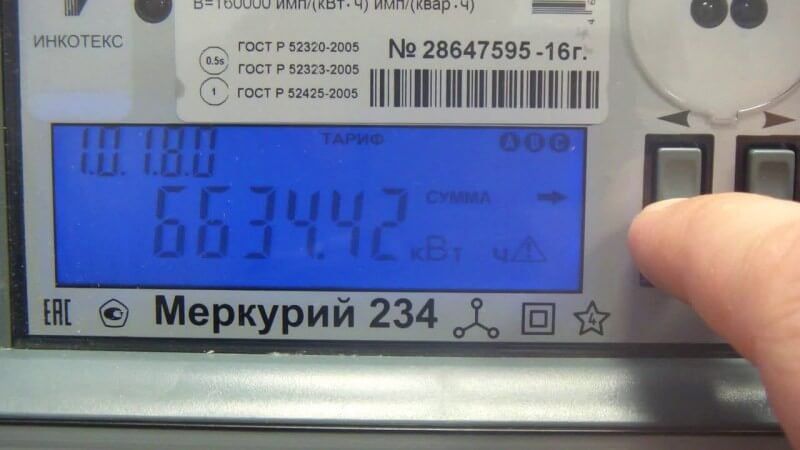

Снятие показаний на электронном отсчетном механизме (многотарифный) 201.8 TLO
К многотарифной разновидности Меркурия 201 относится 201.8 TLO — это многотарифный счетчик для учета электроэнергии по плану денек/ночь так же если более 2 тарифов то пик, полупик.
У данного счетчика есть автоматический режим вывода инфы на табло с маленьким интервалом от 4 сек.
Какая информация будет выводится настраивается через программку конфигуратор при программировании счетчика. Если цикличный показ не выключен информация на экране будет изменяться, если отключена то увидим показания по текущему тарифу.
Для снятия показаний со счетчика нам необходимы будут следующие характеристики:
Общее число киловатт/час по всем тарифам (если мы платим по однотарифному плану)
Количество киловатт по 1 тарифу
Количество киловатт по 2 тарифу

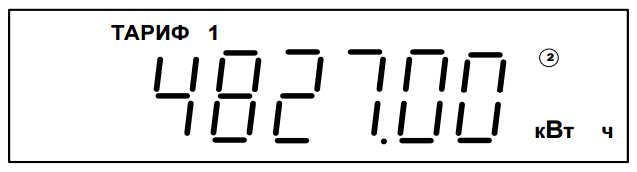

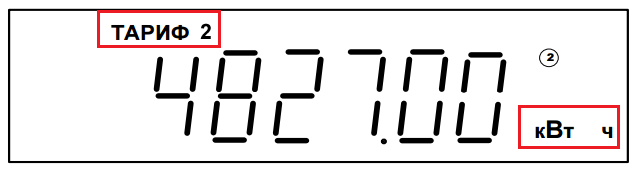

Для этого ждем пока на экране появится числовое значение со значком [Тариф 1] в левом верхнем углу и [кВт ч] в правом нижнем углу. Это текущее значение общего расхода электроэнергии по тарифу 1. Записываем число с лева на право до точки.

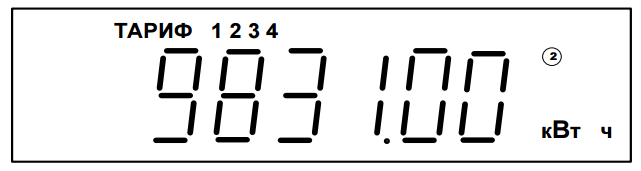

Дальше нам необходимо записать показания счетчика по тарифу 2. Для этого ждем пока счетчик циклически выведен числовое значение с пиктограммой [Тариф 2] в левом верхнем углу и [кВт ч] в правом нижнем углу. Записываем это значение.
Для расчета суммы общей суммы к оплате
1) Число киловатт по тарифу 1 умножаем на стоимость за 1 киловатт/час согласно вашему тарифу.
2) Число киловатт по тарифу 2 умножаем на стоимость за 1 киловатт/час по тарифу 2
3) Складываем приобретенные значения.
Для подсчета количества киловатт которые намотало за последний (текущий месяц) необходимо из текущих характеристик по тарифам отнять показания счетчика по тем же тарифам которые были месяц вспять, дальше перейти к расчету суммы к оплате в 3 шага как показано выше.
Если вы платите по однотарифному плану тогда для вас довольно переписать только значение суммарного расхода киловатт по все тарифам. Для этого ждем на экране число со значками [Тариф 1 2 3 4][кВт ч]
Дабы выяснить общее значение за последний месяц из текущего вычитаем общее значение по тарифам за прошедший месяц. Дабы выяснить сколько платить за свет умножаем приобретенное число киловатт на стоимость за 1 киловатт/час по вашему однотарифному плану.
На этом миссия по снятию показаний со счетчиков Меркурий 201 считается выполненной. Для того дабы не путаться в показаниях рекомендуется каждый месяц снимать показания, а еще лучше в одно число месяца. Дополнительно для общего кругозора можно поглядеть видео о счетчиках этой модели. Так же к статье прикладываем аннотацию к счетчику 201.8 TLO может быть понадобится, в ней есть подробные свойства счетчика и правила эксплуатации. Аннотация Меркурий 201.8TLO_РЭ.PDF
Как снимать показания
Обычно, снимать показания со счетчика «Меркурий 201» до боли просто, так как на его механическом отсчетном устройстве имеются 6 барабанов, один из которых красный, другие — черные. Барабан красного цвета, который размещен справа от других, указывает десятые толики кВт/час, а черные — цельные значения кВт/час.
В подобающую компанию не надо передавать дробные значения, нужно именовать только цельные.
Цена устройства
Спектр цен на однофазовый счетчик электроэнергии Меркурий 201 составляет: от 500 руб. до 7000 руб.
Для того дабы приобрести счетчик необходимо знать что, то сколько он стоит впрямую находится в зависимости от модели устройства и его предназначения.
Так предназначение однотарифного счетчика Меркурий 201 5 5 — 60А/220В кл.т.1,0 — для применения в коммерческих целях, но его стоимость составляет всего 650 руб. так как он обустроен механическим барабаном, а не электронным экраном.
Вышеуказанная информация поможет избежать таковой ситуации, когда посмотрев лишь на ценник брал одно, а получил совершенно другое.
Главные и дополнительные свойства
В технических свойствах устройства имеются различия, зависящие от модели, но общим для счетчиков серии 201 является класс точности 1. Это соответствует требованиям нормативных документов (менее 2) и гласит о малой погрешности измерений. Устройство защищено при помощи системы переполюсовки от способности наружного воздействия на его работу. Приостановить устройство либо воздействовать на точность данных нельзя.
- номинальное напряжение сети — 230 В;
- номинальный ток — 5(60) — 10(80) А;
- порог чувствительности — 10/20/40 мА;
- спектр температур в границах -40…+75⁰С;
- масса — 0,25 (0,35) кг.
- срок службы — 30 лет;
- гарантийный срок эксплуатации — 3 года.
Технические свойства
Срок службы устройства
Электросчётчик характеризуется нормативной длительностью службы – 30 лет. В течение первых 36-ти месяцев работы вероятна замена устройства либо его гарантийный ремонт, если выяснится наличие неисправности, связанной с заводским браком. Гарантия не распространяется на случаи нерадивой эксплуатации либо неверного подключения. Гарантия может продляться до 42 недель с момента выпуска, если устройство некоторое время не было подключено.
Межповерочный интервал
При приобретении устройства нужно убедиться в наличии записи в паспортной документации, подтверждающей поверку изделия на заводе после производства. После установки поверка должна выполняться часто с величиной межповерочного интервала в 16 лет. Подтверждается выполнение этих работ записью сотрудника, который инспектировал устройство, в паспорте изделия.
Цена счётчика
Счётчик отличается доступной ценой. Его можно приобрести за 660 рублей либо дороже, если больший размер цены установлен торговцем. Устройство предлагается в специализированных магазинах либо заказывается через веб.
Читайте также Обои к темному полу
Устройство учета электроэнергии Меркурий 201
Меркурий 201 – это однофазовый однотарифный электрический счетчик. Разглядим его главные технический свойства, также процесс подключения к электросети.
Описание и технические свойства счетчика Меркурий 201

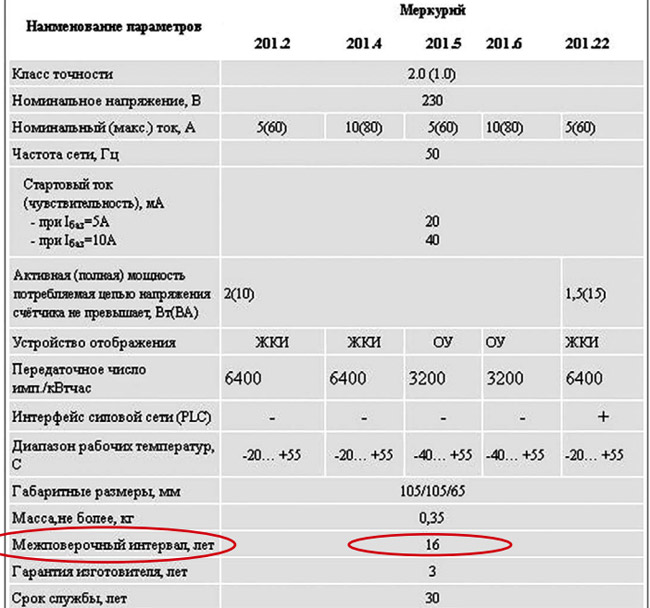

Технические свойства электросчетчика Меркурий 201 могут отличаться зависимо от его модификации (модельный ряд насчитывает 6 позиций под номерами от 201.1 до 201.6).
Рабочий ток устройства может составлять 5 или 10 ампер, а наибольший – 60 либо 80 ампер.
Не считая того, зависимо от разновидности выполнения устройства показания данного устройства учета электроэнергии могут выводиться как механический (дисковый) экран, так и на цифровой (ЖК-дисплей).
При всем этом они все созданы для работы в однофазовой сети с напряжением 220 вольт и частотой 50 герц, имеют однообразные габаритные размеры (105×105х65 мм) и фактически однообразный вес (не боле 350 граммов). Межповерочный интервал у всех 201-х моделей составляет 16 лет, а срок службы – 30 лет при 3-х летней гарантии от изготовителя.
Принципиально! Необходимо подчеркнуть, что устройство электросчетчика Меркурий 201 предугадывает защиту от хищения электроэнергии способом переполюсовки. Другими словами, если вы возжелаете поменять местами фазную и нулевую жилы присоединенного к счетчику кабеля, его механизм не закончит исправно работать.
Как подключить счетчик Меркурий 201
Подключение счетчика Меркурий 201, в общем-то, ничем не отличается от установки любого другого устройства учета электроэнергии в однофазовую сеть. Принципная схема подключения счетчика Меркурий 201 изображается на тыльной стороне его крышки, сняв которую, вы увидите четыре точки для присоединения токоведущих жил кабеля:
- к первой из них подключается вводный фазный питающий провод;
- ко 2-ой подключается фазный провод нагрузки;
- к третьей осуществляется подключения вводного нулевого провода;
- к четвертой подсоединяется нулевой провод нагрузки.
Следует открутить винтообразные зажимы каждого контакта для последующего подключения к ним вышеуказанных токоведущих проводников. Концы последних следует зачистить от изляционного слоя на пару см.
Принципиально! Изоляция не должна мешаться при закручивании зажимов, в которые вставляются провода. В неприятном случае контакт возможно окажется недостаточно надежным, а изоляция может оплавиться, что, возможно, повлечет за собой ненужные последствия в виде маленьких замыканий и возгораний.
Провода вовнутрь контактов устройства учета вставляем до упора. Целенаправлено производить подключение проводников к счетчику слева вправо (естественно, если вы правша). Аккуратненько, но крепко затягиваем болтовые соединения контактов Меркурий 201.
В вышеупомянутой крышке устройства наличествуют места для проделывания отверстий, через которые токоведущие жилы из счетчика будут выходить наружу. Следует вырезать отверстия в созданных для этого местах и установить крышку на свое место, завинтив ее крепление.
Схема подключения
Счетчик меркурий 201 подключается к электроснабжению, так же как и все подобные конструкции по учету электроэнергии. Только при подключении основным считается верный выбор проводника на вход и выход. Входной провод определяется автоматом – он будет таким, каким его обусловила фирма и организация энергоснабжения. Для проводника на выходе используются любые провода (к примеру, ШВВП).

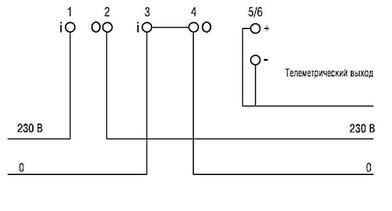

Ниже изображена верная схема подключения Меркурий 201 к сети:
Вот мы и разглядели, как верно подключить данную модель электросчетчика, также технические свойства Меркурий 201. Возлагаем надежды, предоставленная информация была вам полезной!
Счетчик Меркурий 201.Описание счетчика Меркурий 201.
Счетчик Меркурий 201 один из часто встречающихся счетчиков у нас в стране. В данной статье я расскажу об однофазовом однотарифном счетчике Меркурий 201.5. Счетчики Меркурий ООО «Инкотекс» наряду со счетчиками Энергомера занимают ведущие позиции на русском рынке, сначала из-за собственной низкой цены, которая в среднем составляет 550-600 рублей.
Инстаграм https://instagram.com/elektroschyt
Вконтакте https://vk.com/elektrika46
Если вы еще не обусловились, какой электросчетчик приобрести для себя домой, статья “Как верно избрать электросчетчик для дома” поможет для вас избрать конкретно тот счетчик, который вы желали.
Вы приняли решение поменять старенькый счетчик, либо подключаете новый дом, квартиру, дачный домик либо гараж, и необходимо приобрести новый счетчик. Представим, вы приняли решение поставить счетчик Меркурий 201 серии.
Перед тем, как приобрести счетчик Меркурий 201, проверяем, соответствует ли он главным требованиям коммерческого учета розничного рынка электроэнергии :
1. Класс точности у счетчика Меркурий 201 равен 1, по требованиям менее 2.
2. Дата выпуска счетчика Меркурий 201, она же является и датой поверки электросчетчика 23.03.2014г. – наименее 2-х лет, т.к. счетчик Меркурий 201 – однофазовый. Для трехфазных счетчиков будет 1 год.
3. Счетчик Меркурий 201 занесен в Госреестр средств измерений под номером № 24411-04
Поэтому счетчик Меркурий 201 вполне удовлетворяет требованиям.
В комплектацию стандарт счетчика Меркурий 201 входят:
- Фактически, сам счетчик Меркурий 201.
- Паспорт и аннотация на счетчик Меркурий 201.
- Переходная пластинка с присоединительными размерами для замены индукционного (дискового) электросчетчика на счетчик Меркурий 201. С 2015 года в комплектацию не заходит.

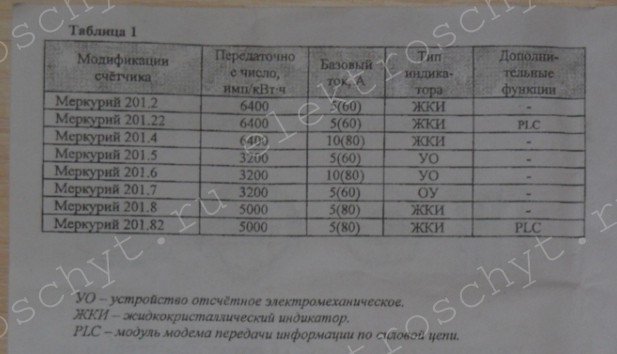

У данной серии счетчиков Меркурий 201, есть несколько разных модификаций:
Как видно из паспорта на счетчик Меркурий 201, они выпускаются:
- с наибольшим током на 60 либо 80 А;
- с электромеханическим отчетным устройством (обыденный механический “барабан”) счетчик Меркурий 201.5, 201.6, 201.7;
- с жидкокристаллическим экраном счетчик Меркурий 201.2, 201.4, 201.8;
- могут оснащаться модемом для удаленного снятия показаний;
- различное количество передаваемых импульсов (телеметрия).
На счетчик Меркурий 201 наклеена голограмма, защищающая его от подделки.
Гарантийная пломба, на которой обозначена дата выпуска счетчика Меркурий 201, в нашем случае закрашен март (3) месяц и 14-ый год. Гарантия на счетчик Меркурий 201 от завода-изготовителя действует в течение 3-х лет.
Клеймо госповерителя, которое значит, что счетчик Меркурий 201 соответствует заявленному классу точности, равному 1. По клейму можно найти дату поверки, наш счетчик Меркурий 201 был поверен в I квартале 2014 года.

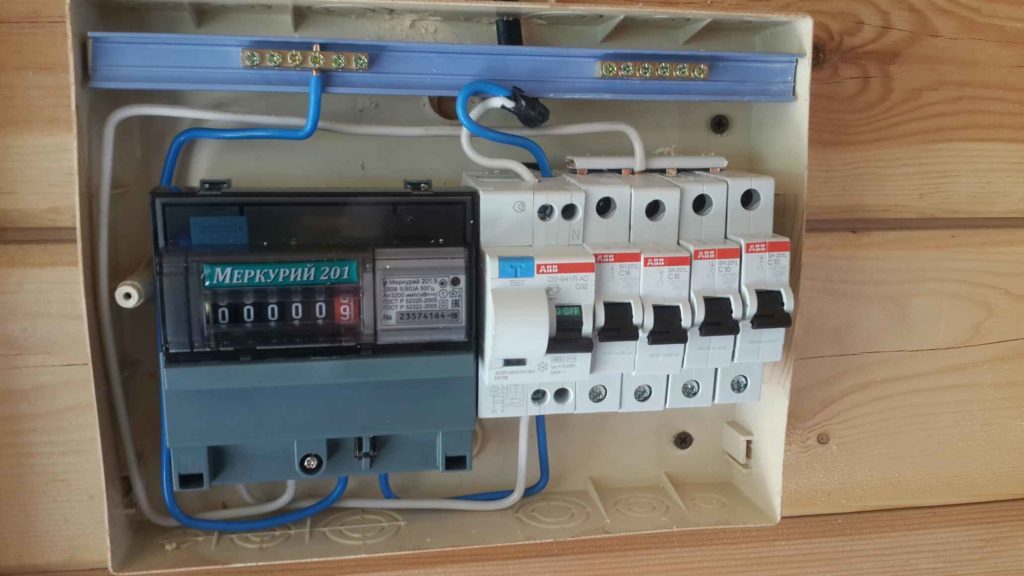

Счетчик Меркурий 201 может устанавливаться, как на дин-рейку,
так и просто прикручиваться на заднюю стену электрощитка с помощью переходной пластинки, которая в свою очередь вставляется в зажимы под дин-рейку. Данная пластинка довольно прочно “держит” счетчик Меркурий 201.
Как установить счетчик Меркурий 201 в электрощиток, можно прочесть в статье “Замена электросчетчика”.
Обычно, на клеммных крышках электросчетчика с внутренней стороны показана схема подключения электросчетчиков, и наш счетчик Меркурий 201 не исключение.
Может быть схема подключения счетчика Меркурия 201 на клеммной крышке не совершенно понятна, потому мы ее дорисуем, дабы для вас было проще разобраться.
Маленькой клеммник с 2-мя контактами – телеметрический (импульсный) выход счетчика Меркурий 201. Он служит для удаленной передачи данных (импульсов) о потреблении электроэнергии.

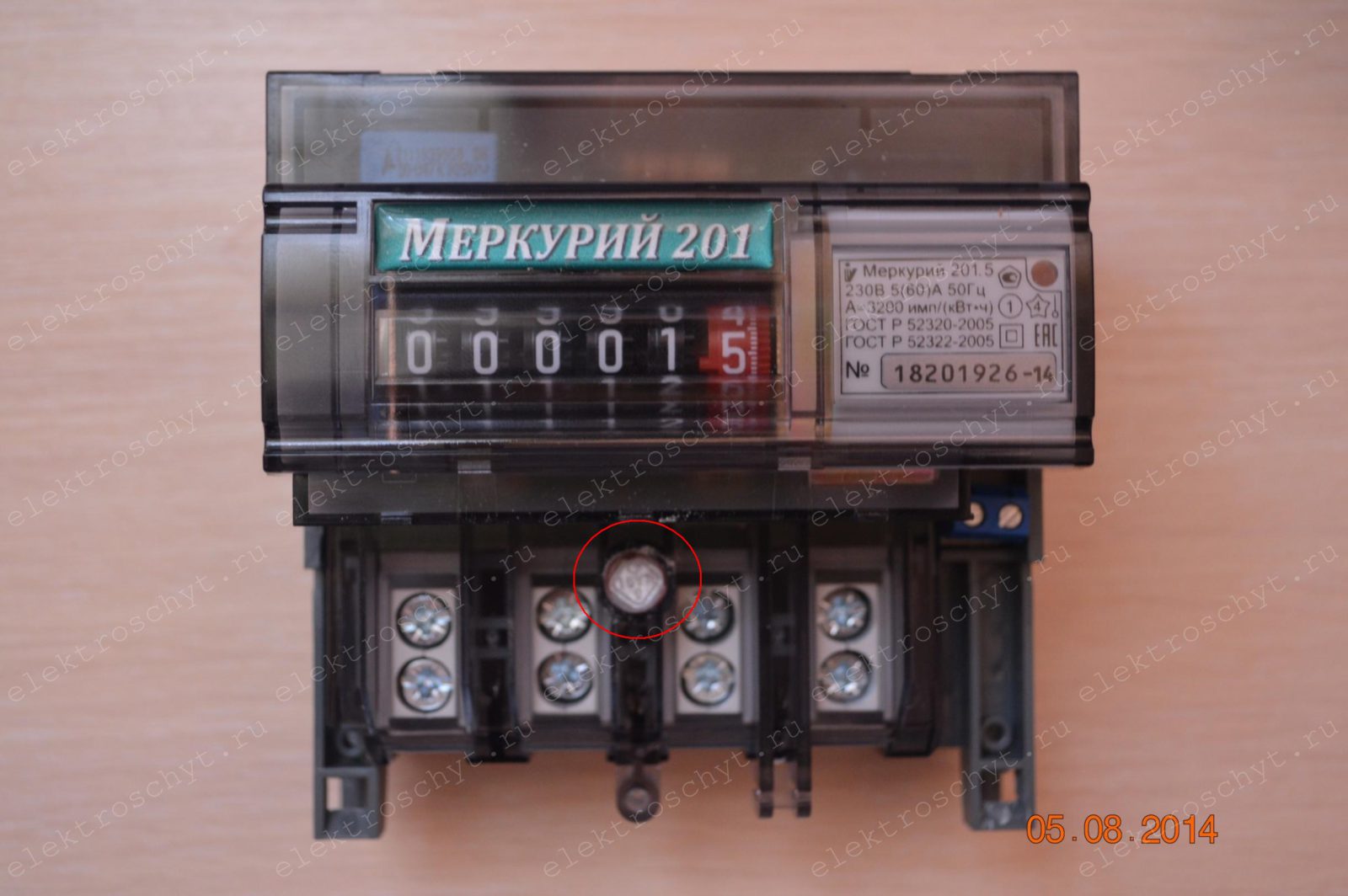

Дабы после подключения фазных и нулевых проводов к счетчику Меркурий 201 они не мешали, на клеммной крышке выламывается-выкусывается перфорация, и клеммная крышка прикручивается на свое место, плотно прилегая к корпусу счетчика Меркурий 201.
После проверки схемы подключения однофазового счетчика Меркурий 201 и установки клеммной крышки, счетчик Меркурий 201 пломбируется представителем сетевой организации через особое отверстие.

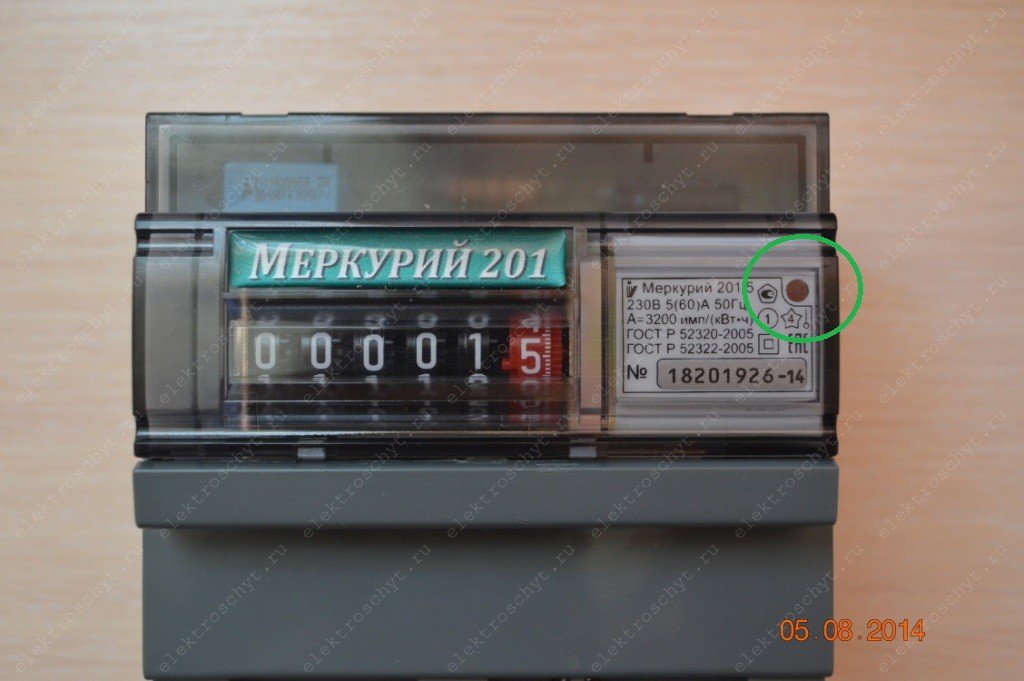

Красный световой индикатор счетчика Меркурий 201, зажигается при подключении счетчика к электросети.

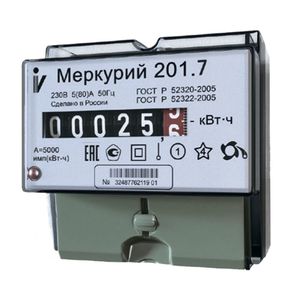

Показания счетчика Меркурий 201 найти довольно легко, на механическом отсчетном устройстве (ОУ) 6 барабанов с цифрами, красный барабан ОУ счетчика Меркурий 201 – это десятые толики кВт*часов, а 5 черных барабанов счетчика Меркурий 201 – это целые значения кВт*часов.
Таким макаром, на рисунке выше, счетчик Меркурий 201 накрутил 1,5 кВт*ч. В сетевую компанию и энергосбыт передают целые значения, потому если кто-то путается, можно закрасить красный барабан счетчика Меркурий 201.
Невзирая на популярность счетчиков Меркурий, у меня сложилось свое собственное мировоззрение на их счет, и в не очень неплохую сторону.
Объясню почему, у «Инкотекса» есть серия однофазовых многотарифных однофазовых счетчиков Меркурий 200, которые в буквальном смысле уродуют электрощиты, в них приходится выпиливать окно под счетчик Меркурий 200, так как они там не помещаются. И смотрится в конечном итоге это все, очень безобразно.
Что еще важно, при комплектации электрощита, счетчик Меркурий 201 имеет огромные габариты, чем его собратья, в данной ценовой категории с схожими параметрами. Так для сопоставления ширина электросчетчиков:
| Электросчетчик | Производитель | Ширина,мм |
| Меркурий 201 | Инкотекс | 105 |
| СЕ101-R5 | Энергомера | 89 |
| Нева 103 | Тайпит | 78 |
Соответственно счетчики Меркурий 201 занимают больше места в электрощитах, что порою заносит дополнительные неудобства, а порою и дополнительные денежные расходы, т.к. приходится брать электрощит уже на бОльшее количество модулей.
Счетчик Меркурий 201 неловко пломбировать, приходилось у нескольких электросчетиков “подгонять” вручную, специально созданные для этого отверстия, дабы через них могла пролезть проволока либо леска для пломбы.
Как верно подключить однофазовый счетчик Меркурий 201 к электросети, можно прочесть в статье “Схема подключения однофазового счетчика”.
