Счетчик электроэнергии для личного дома

Выбор более подходящего электросчетчика для вашей квартиры – принципиальный момент. От него зависит и срок службы устройства, и экономия ваших средств. Не считая того, электросчетчики устанавливают на долгий срок, обычно от 10 лет, потому следует трепетно подойти к выбору, дабы в дальнейшем избежать заморочек.

Каким аспектам должен соответствовать счетчик электроэнергии?

Перед походом в магазин следует найти главные моменты, в согласовании с которыми вы будете выбирать устройство учета. Вот главные характеристики, по которым следует выбирать счетчик:

тип конструкции устройства;
однотарифные либо многотарифные;
количество фаз;
характеристики силы тока;
класс точности устройства;
метод монтажа;
размер счетчика;
дата выпуска устройства;
межпроверочный интервал.

Любой из этих пт по-своему важен, а в совокупы они дают более полное представление о том, какой устройство учета для вас нужна.

Виды и типы устройств

Счетчики электроэнергии делят на типы и виды по различным признакам. Посреди них: конструкция, количество фаз и тарифов.

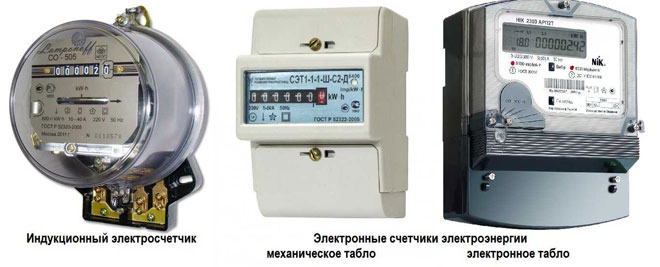

Индукционные и электронные

Индукционные счетчики знакомы каждому. Ранее они стояли всюду, этот тип устройства разработан издавна. Смотрится он как дисковый аппарат. Через таковой счетчик проходит электричество, появляется магнитное поле, а тем самым уже диск производит обороты. Каждый поворот диска равен определенному количеству потребленной электроэнергии. Главное преимущество такового устройства заключается в его надежности – они могут исправно работать до 30 лет! Но есть и большой недочет: погрешность измерений очень высока.

Электронные счетчики появились совершенно не так давно. Они определяют расход электричества впрямую и могут хранить данные либо передавать их. Такие приборы в разы поточнее индукционных, учитывают самую наименьшую нагрузку.

Читайте также: УЗИП — что же все-таки это такое, описание и схемы подключения в личном доме

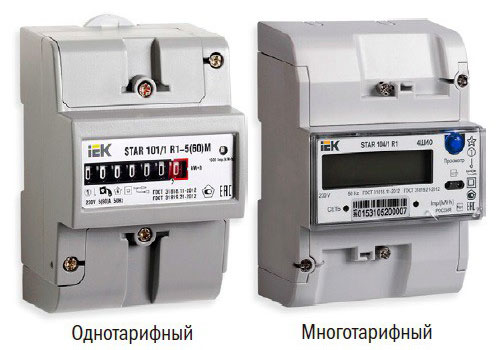

Однотарифные и многотарифные

Индукционный счетчик может работать лишь на одном тарифе. А вот при покупке электронного счетчика можно избрать многотарифный устройство. В данном случае регистратор будет считать электроэнергию зависимо от времени: по дневному либо ночному тарифу.

Это комфортно, так как цена электроэнергии деньком и ночкой различается. Потому потребитель с двухтарифным счетчиком может включать на ночь обогреватель, а заплатить за электричество меньше.

Принципиально! Многотарифный регистратор стоит дороже, чем однотарифный. Потому перед покупкой следует посчитать ее рациональность. Может быть, в вашем регионе различия между дневным и ночным тарифом фактически нет.

По количеству фаз — однофазовые и трехфазные

Электросчетчик может подходить для однофазовых сетей 220 В либо для трехфазных 380 В. Перед покупкой непременно необходимо уточнить, какая сеть применяется у вас на дому.

Технические свойства счетчиков

Наибольшая токовая нагрузка

Приборы учета электроэнергии делятся на классы по силе тока. Дабы избрать подходящий, стоит учитывать реальные потребности в электроэнергии. Однофазовые счетчики обычно имеют спектр токовой нагрузки от 5 до 80 ампер. Трехфазные могут управляться с нагрузкой до 100 ампер.

Справка! Обычно для квартиры подходят счетчики с спектром 5-50 ампер. Если у вас остаются сомнения в токовой нагрузке – проконсультируйтесь со спецом.

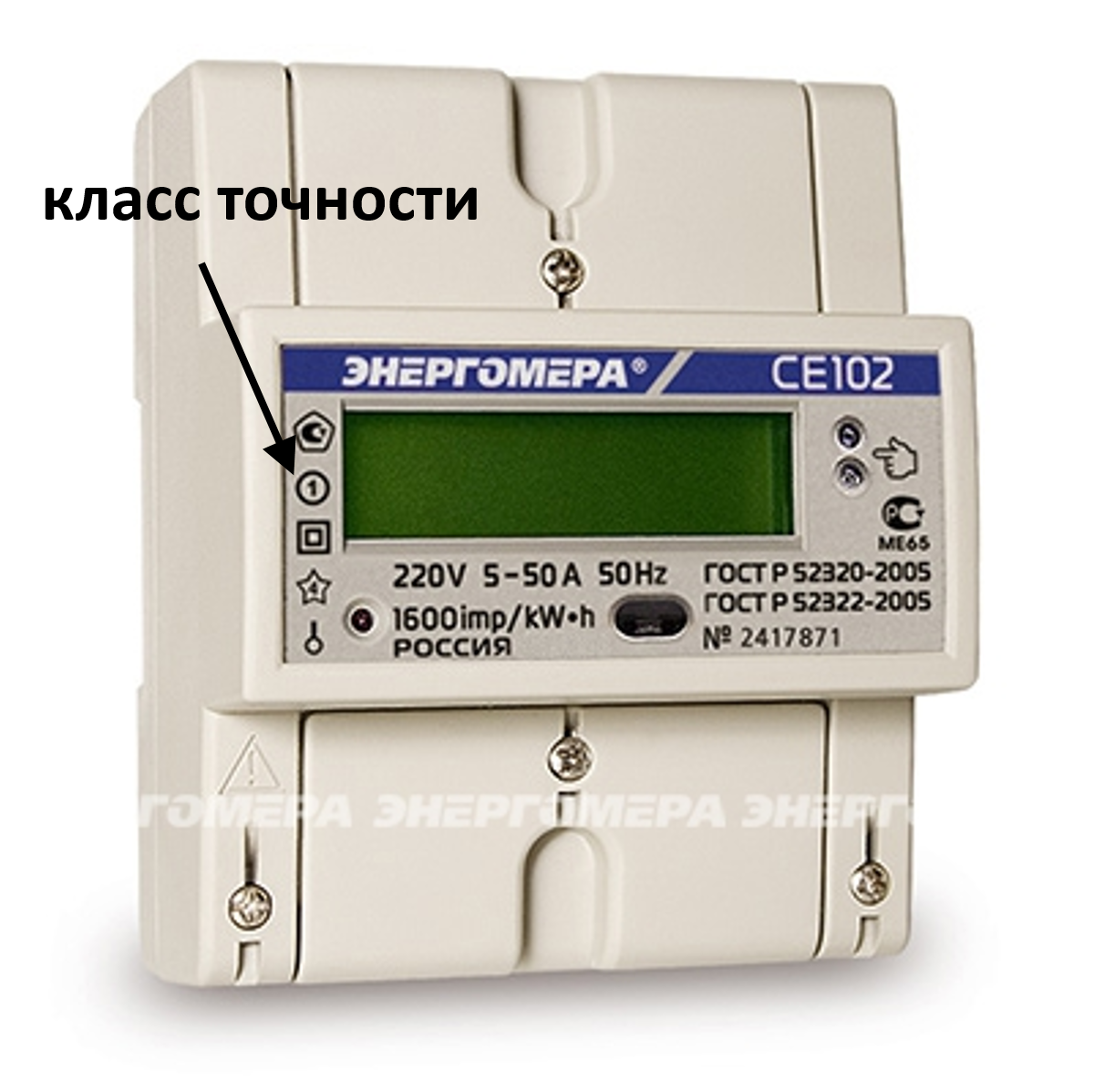

Класс точности электрического счетчика

Класс точности указывает наивысшую погрешность измерения устройства. Этот показатель установлен законодательно. Устройство учета электроэнергии в квартире либо доме обязан иметь класс точности не выше 2,0.

Счетчики с неподходящим классом точности больше не выполняются, потому установить их не получится. Но если у вас уже стоит счетчик с нелегальным классом точности (к примеру, 2,5), то вы сможете применять его, пока он не сломается либо не подойдет к концу срок его службы.

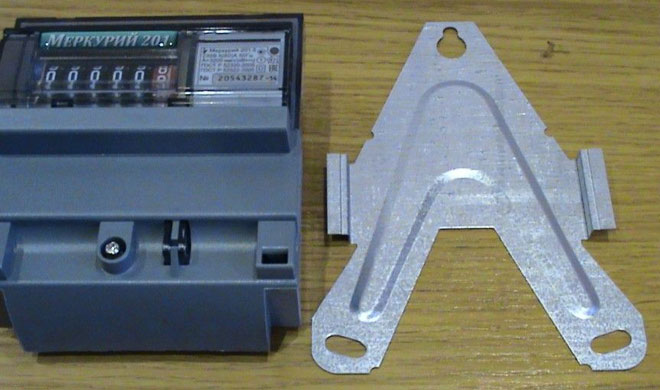

Метод монтажа на din-рейку либо на панель

Также устройства различают по методу монтажа. Выпускаются два варианта устройств:

С крепежом на din-рейку.
С крепежом болтами на панель.

Выбирать тип крепежа необходимо исходя из шкафа либо электрощитка, куда его необходимо будет установить. В электрощитах старенького эталона применяется установка под болты. В данном случае счетчик крепится при помощи 3-х винтов, сложностей с монтажом обычно не появляется.

Читайте также: Что такое твердотельное реле и зачем оно необходимо?

В современных электрощитах применяется din-рейка. Установка в данном случае становится еще проще: на приборе есть особый паз с защелкой фиксатором.

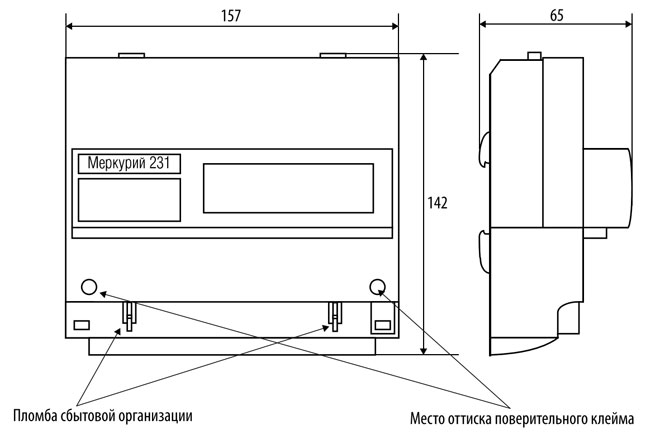

Габаритные размеры счетчика

Практически все современные счетчики имеют малые габариты и легкий вес. В среднем они имеют размер около 14х20 см. Этот аспект при выборе счетчика следует рассматривать в последнюю очередь. Да, внешний облик играет не последнюю роль, но все-же куда важнее функциональность и точность устройства.

Дата выпуска счетчика и межпровероверочный интервал

После сборки счетчики инспектируют на точность измерений. После чего, если все работает в согласовании с нормами, на устройство ставят пломбы, где непременно указывается дата поверки.

Принципиально! Непременно инспектируйте заводские пломбы на счетчике перед его покупкой! Если их целостность нарушена, то энергосбытовая компания может отказать в регистрации устройства.

При покупке следует проверить дату на пломбе. Счетчики можно устанавливать без дополнительной поверки точности измерений исключительно в течение определенного времени: однофазовые – в течение 2-ух лет, трехфазные – 1-го года. Если счетчик будет просрочен, то необходимо будет отдавать его на внеплановую проверку, а это излишние растраты.

Также производители устанавливают межпроверочный интервал для устройств учета, его тоже лучше уточнить при покупке. Обычно на индукционных счетчиках таковой интервал больше (может достигать 16 лет), чем у электронных.

Какой конторы избрать

Из-за того, что электросчетчики устанавливают на десятилетия, следует брать устройство у надежных производителей. В дальнейшем это дозволит избежать заморочек с подменой оборудования, документацией и точностью измерений.

В Рф есть три надежных производителя устройств учета электроэнергии:

Тайпит (Нева);
Инотекс (Меркурий);
Энергомера.

Все три – большие компании со стажем работы от 10 лет, спецы советуют выбирать приборы конкретно этих компаний.

ТОП фаворитных моделей

Разглядим более пользующиеся популярностью модели устройств учета электроэнергии. Они все имеют нужные сертификаты и лицензии.

Однофазовые однотарифные

Нева 103 1SO. Напряжение 220-230 вольт, сила тока 5/60 ампер. Работает при температурах от -40 до +60 °С. 1-ый класс точности. Межпроверочный интервал 16 лет. Устанавливается таковой устройство просто, так как установка осуществляется при помощи DIN-рейки. Модель имеет маленькие размеры, но при всем этом показания счетчика просто считываются – числа отлично видны. Срок службы такового аппарата до 30 лет.

Читайте также: Что такое коэффициент трансформации трансформатора?

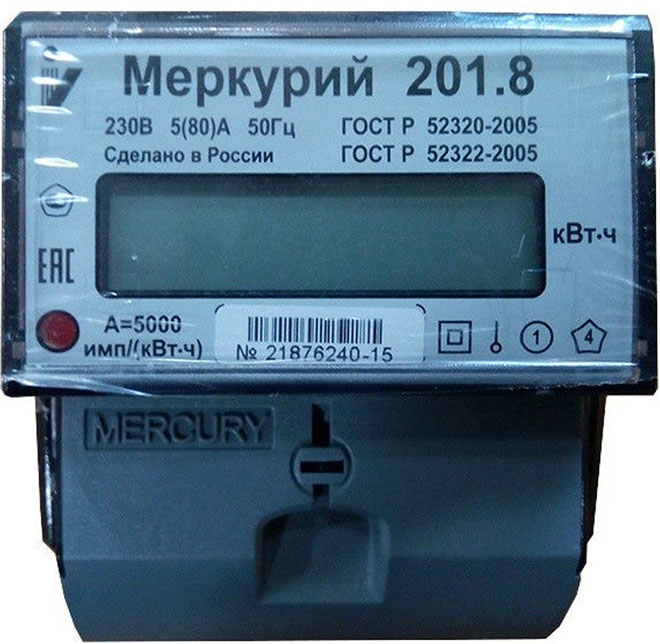

Меркурий 201.8. Это электронный счетчик с жидкокристаллическим экраном. Имеет 1-ый класс точности, напряжение 220-230 В., сила тока от 5 до 80 ампер. Спектр допустимых температур от -45 до +75 °С. Работает при высочайшей влажности 90%. Есть подсветка экрана. Установка устройства делается на DIN-рейку. Межпроверочный интервал — 16 лет, а срок службы – 30 лет.

Однофазовые многотарифные

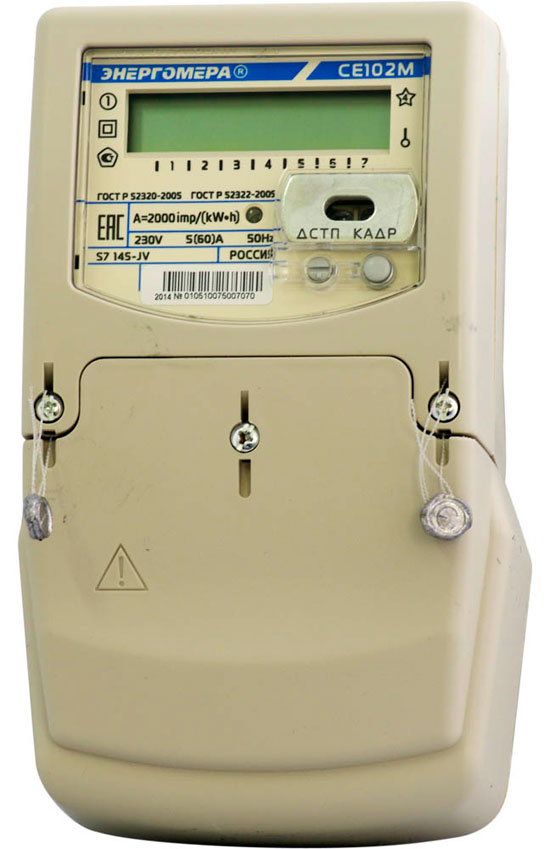

Энергомера CE102M S7 145-JV. Аппарат имеет высшую устойчивость к механическим и электромагнитным воздействиям. Класс точности 1, напряжение 230-220 вольт, сила тока 5-60 ампер. Можно подключить до 4 тарифов. Показания видны даже при обесточивании. Между постоянными поверками 16 лет.

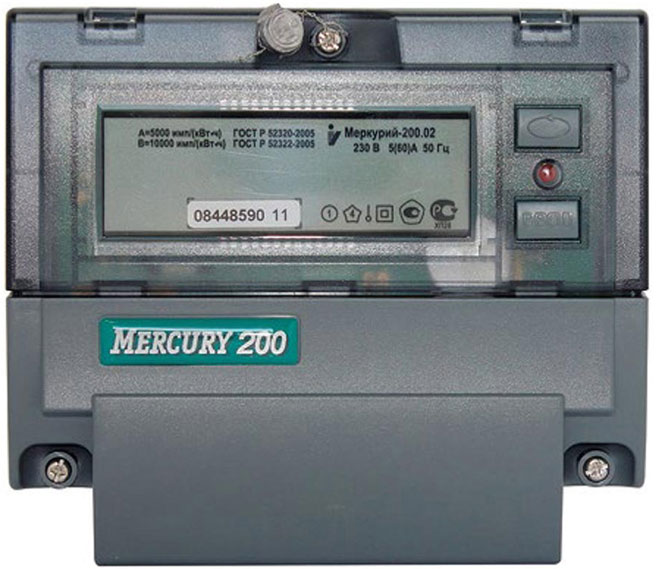

Меркурий 200.02. Класс точности 1,0, может вести учет 4 тарифов. Напряжение 220-230 В, сила тока 5-60 А. Работает при температурах от -40 до +55 °С. Можно регулировать нагрузку и держать под контролем потребляемое электричество. Производитель дает 3 года гарантии на эту модель, а срок службы оценивает в 30 лет. Проверки нужно производить раз в 16 лет.

Трехфазные счетчики

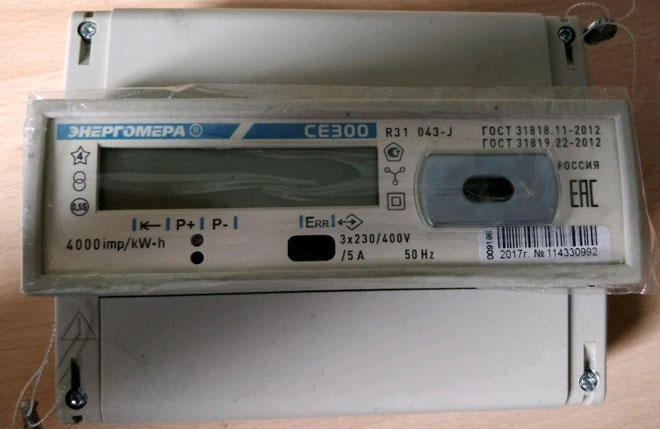

Энергомера СЕ300 R31 043-J. Класс точности 1. Можно подсоединять через трансформатор. Напряжение у этой модели 230-400 вольт, сила тока 5-60 ампер. Работает при температуре -40 – +60 °С. Может вести учет в 2-ух направлениях, прост в эксплуатации. Межпроверочный интервал 16 лет.

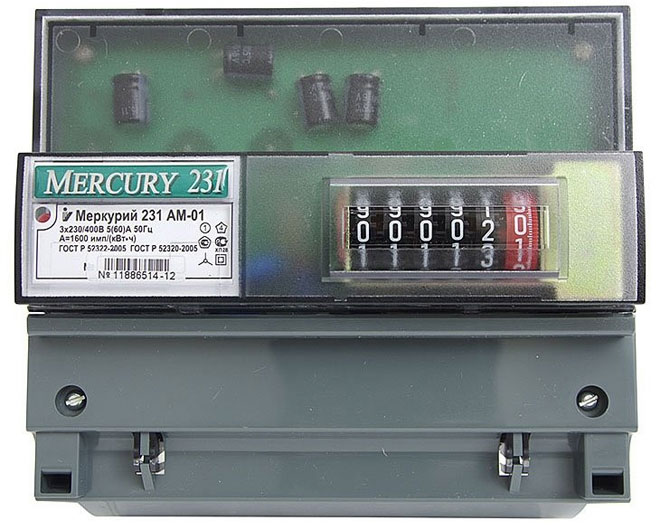

Меркурий 231 АМ-01. Этот счетчик есть как и в однотарифном, так и в многотарифном варианте. Имеет 1-ый класс погрешности, напряжение 230-400 вольт, сила тока 5-60 ампер. Межпроверочный интервал 10 лет. Гарантия от производителя 26 месяцев. Коридор температур для работы устройства: от -40 до +55 °С. Укреплять таковой аппарат необходимо при помощи рейки.

Читайте по теме: Как подключить автоматику к насосу

Электрический счетчик следует выбирать исходя из места установки. Перед покупкой лучше все высчитать, так как верно подобранный аппарат может посодействовать значительно сберечь на электроэнергии. А некорректно подобранный, в свою очередь, возможно окажется глупой растратой средств.

Как поменять счетчик электроэнергии в квартире либо личном доме?

Обзор трехфазного электросчетчика марки Меркурий 230

Что делать если тормознул либо сломался электросчетчик в квартире?

Поверка электросчетчика: срок поверки и межповерочный интервал

Обзор однофазового электросчетчика Меркурий 201 — схема подключения

Как осуществляется пломбировка счетчиков электроэнергии — заявление, сколько стоит, штраф за снятие

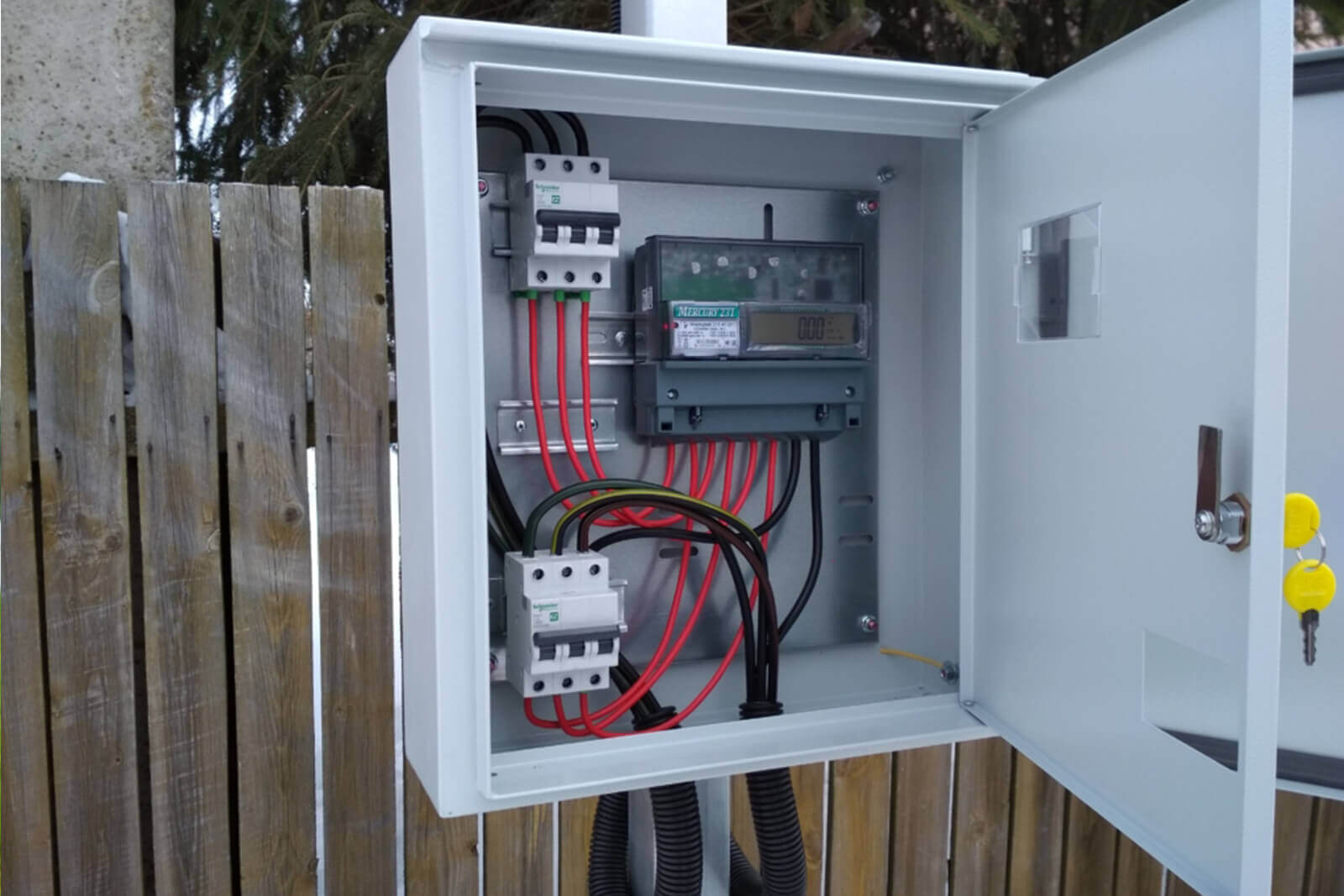

Установка электросчетчика на улице

Для того, дабы в личном доме можно было воспользоваться электричеством, необходимо установить электросчетчик. Это можно выполнить за пределами дома. Есть требования нормативных актов, в согласовании с которыми осуществляется установка. Особенности этой процедуры тщательно рассмотрены в статье.

При установке счетчиков вне дома принципиально избрать более подходящую модель. При всем этом нужно принимать во внимание потребности в электричестве. Так, к примеру, если планируется применять оборудование, которому будет нужно трехфазное питание, то необходимо установить соответственный учетный устройство. Но почти всегда в личном доме довольно установить однофазовый электросчетчик.

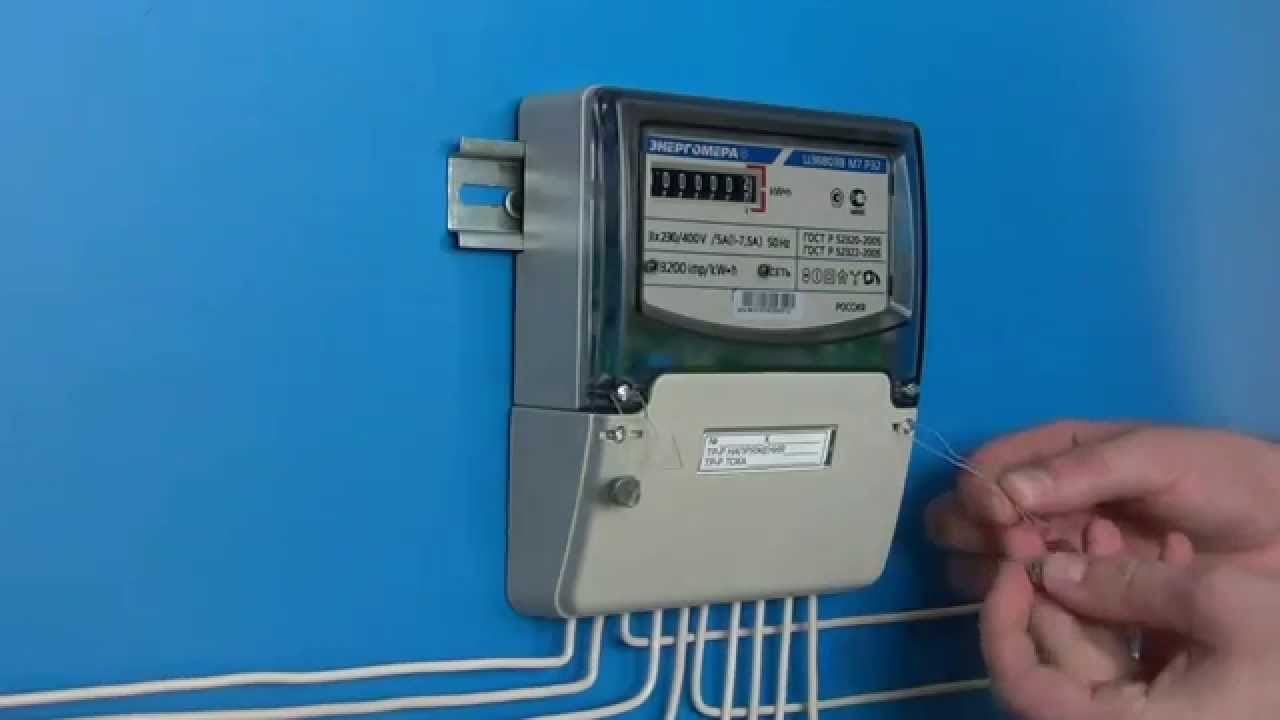

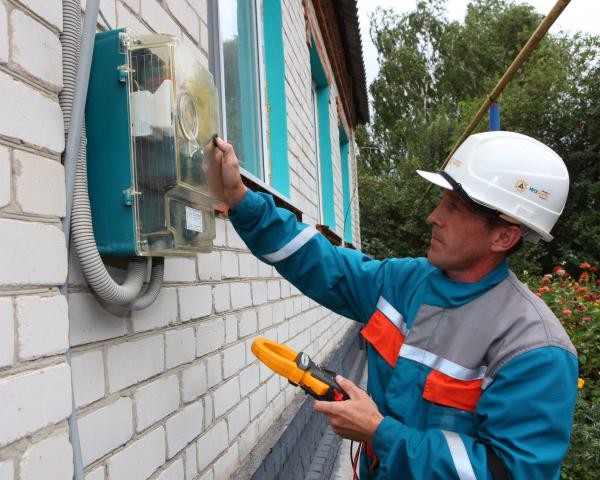

Установка на стенке дома

Механизм работы может быть индукционным либо электронным. 1-ая разновидность считается наименее действенной. Рекомендуется выбирать для установки счетчик электронного типа. Но индукционный, хотя и наименее четкий, является более надежным в эксплуатации.

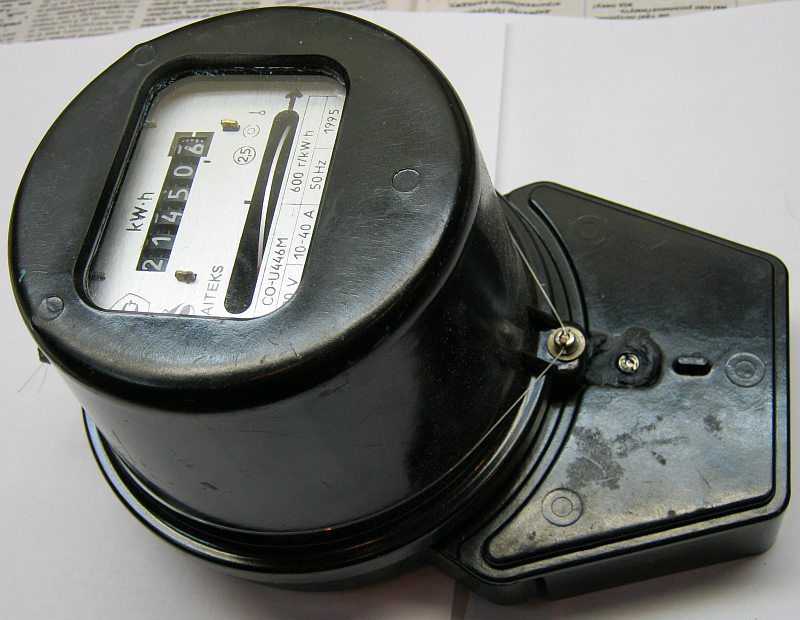

Индукционный счетчик

Для индикации результата может употребляться экран либо механическое устройство. 1-ый вариант обычно применяют при установке в помещениях. Механический метод индикации считается более надежным, он предпочтителен для счетчиков, расположенных на улице.

Принципиально! Некоторые варианты устройств допускают только зрительное чтение показаний. Но есть счетчики, в каких имеется интегрированный модем, передающий данные о расходе энергии дистанционно.

Счетчики могут иметь одну, две либо большее количество тарифных зон. При их использовании тариф в ночное время будет снижен. Для обладателя личного дома это будет прибыльно, так как может снизить общую цена использованной электроэнергии. Это комфортно в этом случае, когда на участке имеется круглосуточное освещение (к примеру, при наличии лампочки над входной дверью).

Электронный устройство учета

При выборе электросчетчика для личного дома потребителю принципиально направить внимание на следующее:

Для учетного устройства предусмотрена предельная сила тока, проходящего через него. Обычно данная величина для трехфазного счетчика составляет 32А, для однофазового — 25 А.
Необходимо избрать высококачественный и надежный счетчик. В компании нужно выяснить требования к устройству и приобрести более подходящий.

Для вас это будет любопытно Верный подбор УЗО

Дешевенькие счетчики нередко бывают неточными и имеют недолгий срок службы. Ремонт и переустановка обойдутся дороже, чем приобретение высококачественного счетчика с самого начала.

Правила установки

Перед тем, как произвести подключение, нужно обратиться в компанию, которая поставляет электроэнергию с заявлением. При всем этом нужно дополнительно предоставить такие документы:

Те, которые подтверждают право принадлежности на жилую недвижимость.
Ситуационный план места, где планируется установить устройство для учета.
Техно документацию по установке электросчетчика. В ней должны быть отражены такие вопросы: план расположения кабеля до счетчика, наличие заземления, расчет мощностных и других черт учетного устройства.

Технические документы готовятся с ролью профессионалов.

Место, где устанавливают счетчик, должно быть выбрано таким макаром, дабы был вероятен открытый доступ представителей контролирующей организации. Определенные требования к месту установки в нормативных документах не оговариваются.

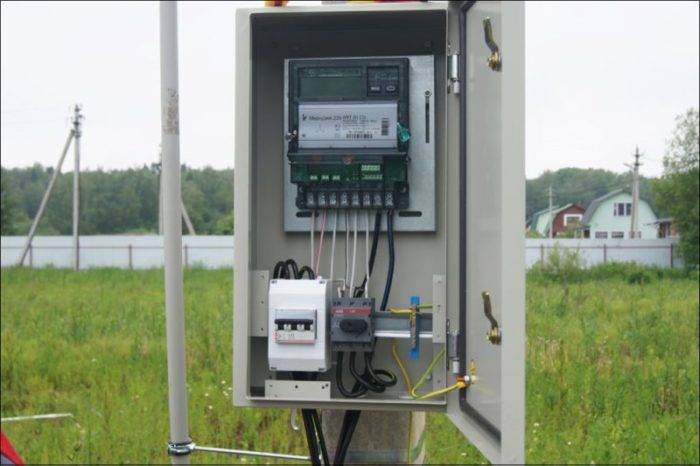

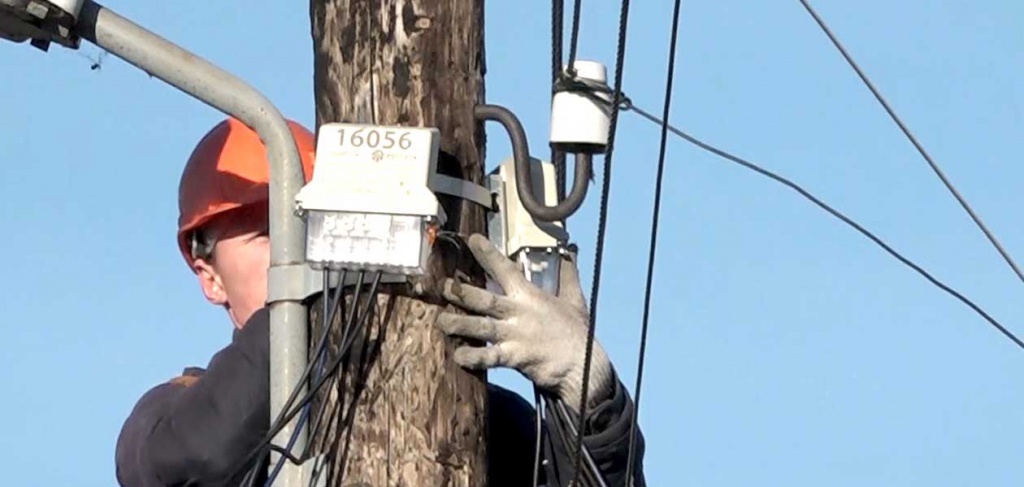

На столбе

Это принципиально для обеспечения способности беспрепятственного снятия показаний, проверки наличия пломбы и контроля технической исправности устройства.

Нормативные документы относительно установки электросчетчиков, также советы энергопоставляющей компании могут иметь спорные либо противоречащие моменты. Здесь можно привести примеры:

В правилах устройства электроустановок сказано о необходимости устанавливать счетчики в помещениях. В то же время электрокомпании прибыльнее, дабы это было изготовлено на улице, дабы обеспечить более легкую возможность снятия текущих показаний.
В нормативных документах обозначено, что наибольшая высота расположения коробки равна 170см. Но компания советует применять высоту в три метра либо выше для того, дабы обеспечить сохранность устройства.

Все неоднозначные моменты должны быть рассмотрены и зафиксированы в тексте документа.

Принципиально! При установке вне помещения принципиально то, как электросчетчик защищен от воздействия непогодицы. Если устройство, который ранее употреблялся в доме, выносится на улицу, то существует риск того, что он не сумеет работать во время зимних морозов.

Обычно местами, где устанавливается электросчетчик в личном доме, являются фасад дома либо столб полосы электропередач. Разводку при всем этом располагают снутри личного дома. Столб, на котором монтируют коробку, должен находится на придомовом участке.

Для вас это будет любопытно Дифзащита трансформатора

Схема разводки проводов

Модель, которая устанавливается на улице, должна быть защищена от дождика, снега, жары и мороза. В зимнее время, дабы перенести мороз, должен употребляться подогрев для счетчика. Так как этот устройство будет доступен фактически хоть каким лицам, необходимо обеспечить для него антивандальную защиту. Принципиальным вопросом при установке будет то, кто будет оплачивать его работу в процессе использования.

Правила установки электросчетчика предугадывают, что после установки должна часто выполняться проверка устройств. Для трехфазных счетчиков таковой период составляет 1 год, для однофазовых — 1 год.

Коробка для подключения

Перед внедрением нужно убедиться в целостности пломбы. Если она отсутствует, установка электросчётчика в личном доме невозможна, нужна вызвать спеца из компании, которая поставляет электроэнергию для проведения опломбирования.

Схема подключения

Высота, на которой должна быть установлена коробка для счетчика должна находиться в границах от 80 до 170 см. Согласно правилам установки счетчика электроэнергии в личном доме, устройство размещается вертикально, с отклонением, не превосходящим 1-го градуса.

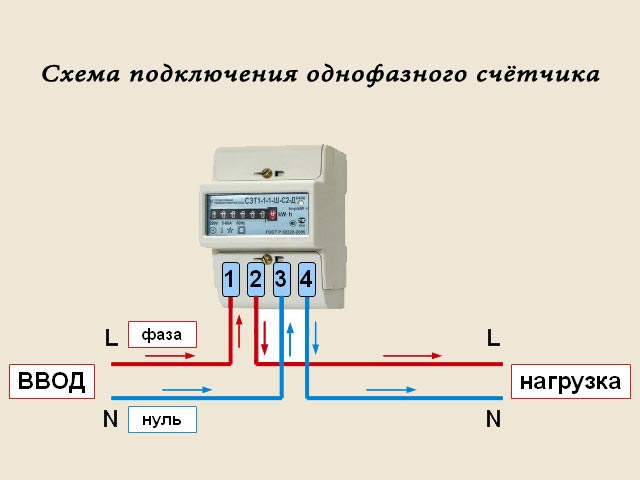

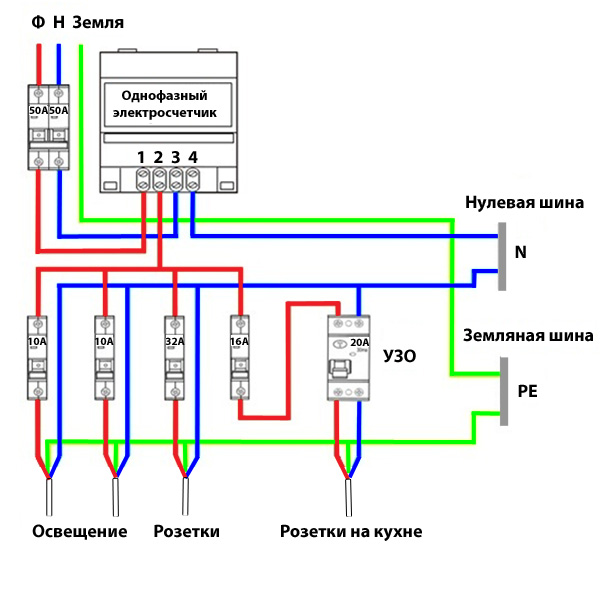

Однофазовый счетчик

Перед счетчиком должен размещаться выключатель, выполняющий защитные функции. Непременно должно быть предвидено защитное заземление. Оно не только лишь сумеет спасти от удара молнии, но и предохранить все электроприборы в доме при маленьком замыкании.

Согласно схеме на вход поступают фазные и нулевая полосы. Имеются подобные выходы. К ним подсоединяется щиток с автоматами, который представляет собой разводку проводки на личный дом. На устанавливаемом электросчетчике должна быть дата проверки со сроком, который еще не истек.

Как устроен электросчетчик

При морозе, превосходящем 5 градусов, показания учетного устройства могут быть неточными. Величина ошибки может достигать 10%. Дабы повысить точность измерений вовнутрь щитка устанавливают обогревательный устройство.

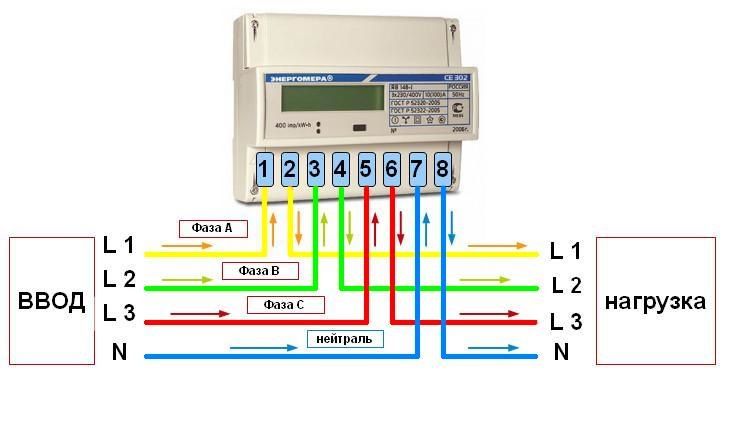

Схема подключения трехфазного счетчика

Если счетчик устанавливается на шаге строительства личного дома либо дачи, то будет полезным установить розетки, которые позволят обеспечить электроэнергией применяемые в процессе строительства устройства.

Кто платит за функцию

При проведении первичной пломбировки процедура является бесплатной. Если организация, проводившая установку, просит за это оплату, то в данном случае она будет неправа.

Порядок оплаты определяется контрактом, который заключен с энергоснабжающей организацией. Обычно вопрос об оплате решается таким макаром:

Если электросчетчик размещен снутри дома, то он считается собственностью обладателя жилища и установка оплачивается им.
Если установка происходит вне дома (на фасаде либо на столбе), то устройство рассматривается в качестве принадлежности энергокомпании и процедура должна оплачиваться этой организацией.

Для вас это будет любопытно Описание фазного ротора

При составлении контракта пункт об оплате необходимо внести в текст подписываемого документа.

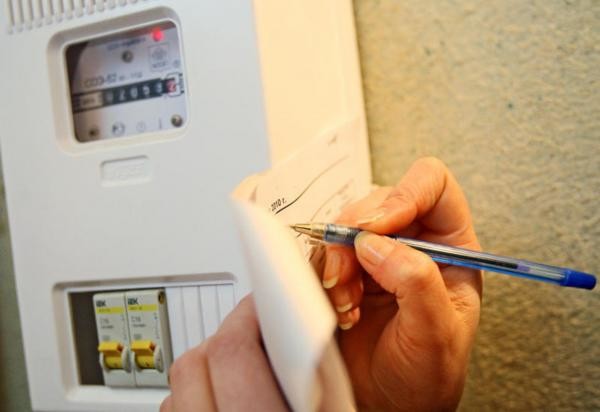

Снятие показаний

Установка счетчика за пределами дома является одним из вариантов, который выбирается обладателем жилища. Он имеет свои сильные и слабенькие стороны. Проведение электричества в дом таким макаром должно осуществляться в четком согласовании нормативным документам.
