В данной статье желаю показать свою работу по сборке щита учета для личного дома. Сходу скажу, что данный щиток не стандартный и в собственной схеме имеет фактически все нужные виды защиты. Это защиту от импульсных перенапряжений, защиту проводки от возгорания при замыкании на землю и т.д.
Для реализации узла учета был избран обыденный шкаф от ИЭК — ЩМП 400х400х150 со степень защиты IP54. Он будет висеть на улице на стенке дома. Потому здесь краса не нужна, а необходимо только одно, дабы он делал свои функции и накрепко берег все защитные устройства от воздействия наружной среды (от попадания воды, снега, различного мусора и т.д.).
Шкаф был избран с монтажной панелью для того, дабы в нем можно было самому расположить DIN-рейки. Это было нужно, дабы уместить все защитные устройства. К примеру, разъединитель E 91N/125 имеет огромную высоту и в обыденное расстояние между DIN-рейками просто не помещается.

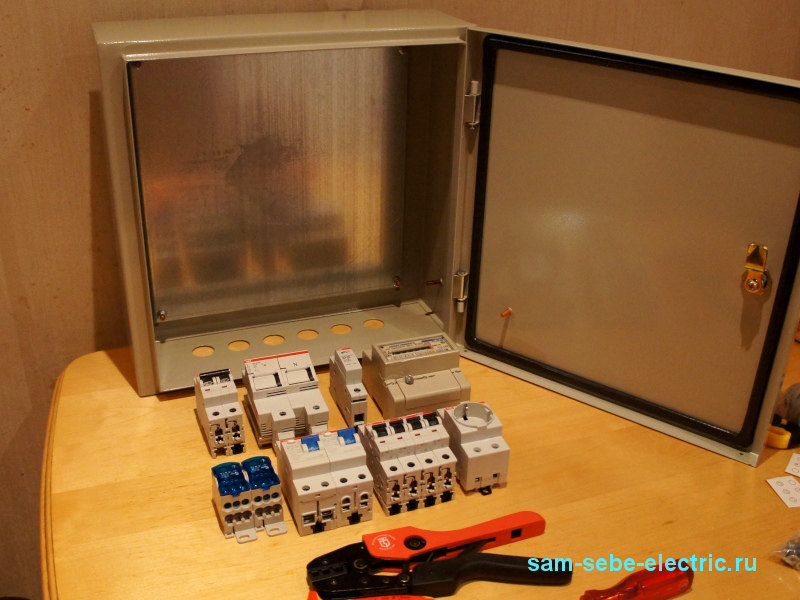

Итак, избранный шкаф представлен на рисунке ниже.

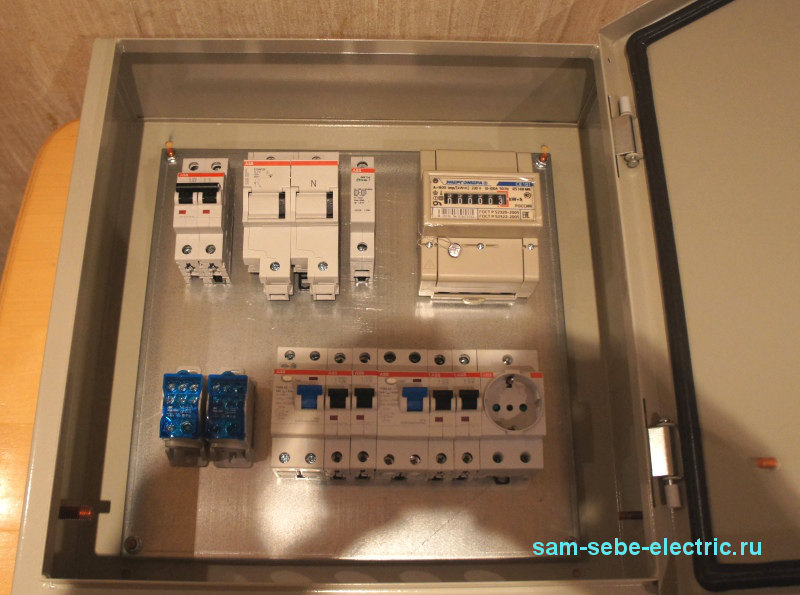

На первом шаге нужно разложить защитные устройства на монтажной панели. Это позволяет избрать сбалансированный вариант расположения всей внутренности и обусловиться с расстоянием между DIN-рейками.
Тут представлены: вводной 2-х полюсный автоматический выключатель С63, держатель E 91N/125 с предохранителем 125А, УЗИП 1-го класса OVR T1+2 15-255-7, устройство учета электроэнергии Энергомера, распределительные блоки РБД-125, вводное противопожарное УЗО F202 с током утечки 300мА и номиналом 80А, групповые однополюсные автоматические выключатели С50 на дом и С32 на хозяйственные постройки. Также в щите размещаются УЗО F202 с током утечки 30мА, к которому подключены один автомат В16 для электропривода ворот и 2-ой автомат В16, защищающий розетку на DIN-рейке.

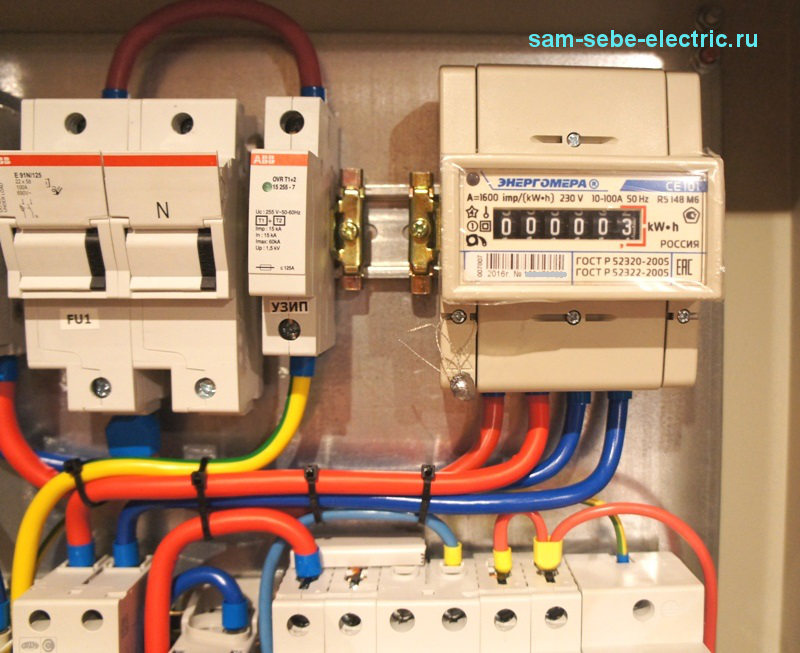

Тут раздельно необходимо отметить счетчик электроэнергии. Фактически все модели устройств учета рассчитаны на токи до 60А. Это указывается на их корпусе. Но если у вас вводной автомат имеет номинал 63А либо еще выше, то такие счетчики для вас не подходят. Нужно находить и выбирать модель, которая рассчитана на токи до 100А.

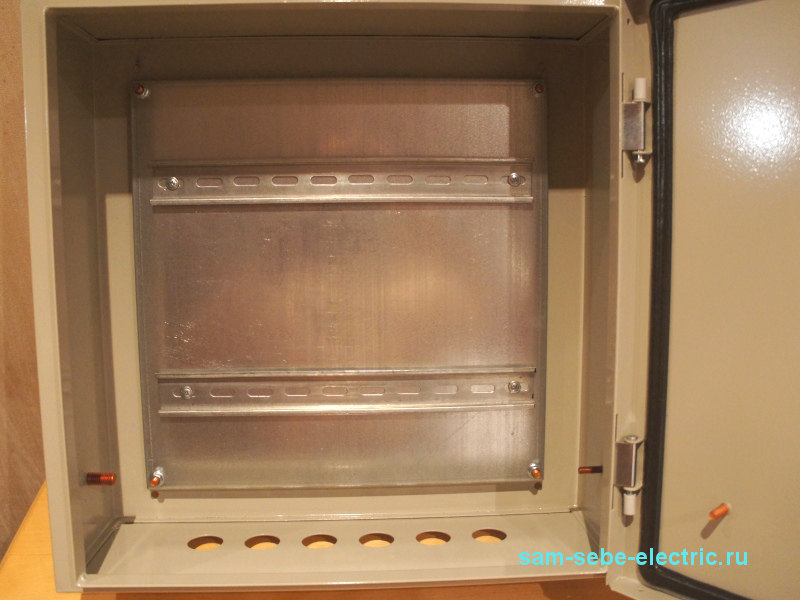

Потом отрезаются рейки нужной длины, сверлится монтажная панель и шурупами они крепятся на свое место.

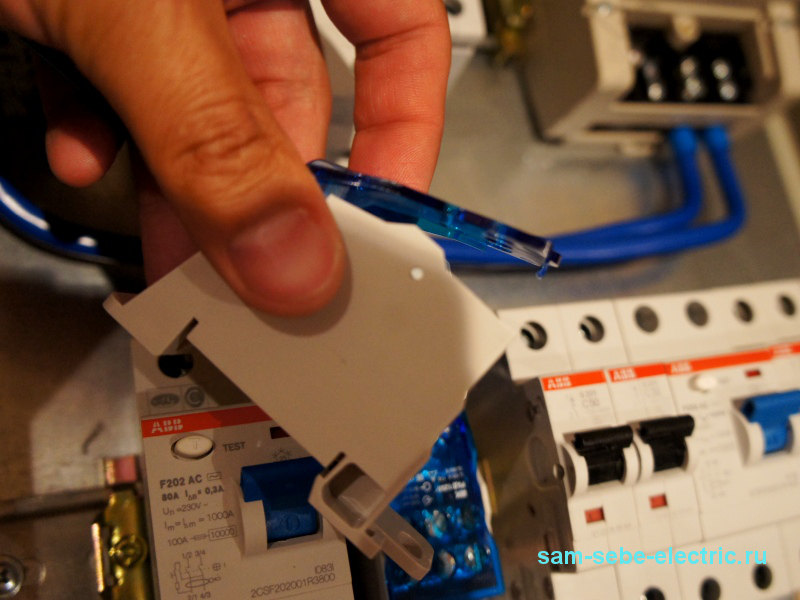

Далее расставляю всю начинку щита учета на свои места. Для того дабы они не ездили вправо-влево закрепляю их при помощи держателей. Вокруг разъединителя с предохранителем я оставил свободное место. Это нужно для наилучшей вентиляции и для наилучшего отвода газов при сгорании плавкой вставки.
В данном щите учета реализован переход с системы заземления TN-C на систему заземления TN-C-S, другими словами тут разбит приходящий PEN проводник на два самостоятельных N и PE.
Я отлично понимаю, что вводной автомат, УЗИП с предохранителем и распределительный блок, к которому будет подключаться приходящий PEN проводник должны быть опломбированы. Для этого многие их ставят в особые боксы под пломбировку. Я так делать не стал из-за того, что теряется зрительный контроль мест подключения кабеля. Если вдруг что-то начнет нагреваться и расплавляться, то при снятии показаний устройства учета электроэнергии это будет сходу найдено. В закрытом боксе под пломбировку перегрев и оплавление контактов вовремя найти нельзя. Потому для того, дабы инспектор сетевой компании сильно не возмущался на контакты вводных устройств будут установлены особые заглушки, которые позволяют произвести пломбировку. Вот для распределительных блоков таких заглушек нет, потому в его корпусе я просверлил отверстие. Оно показано на следующем фото, хотя его плохо видно. Через него и закрытую крышку можно будет пропустить проволоку и свободно установить пломбу. Как вариант, инспектор может просто сверху приклеить наклейки.

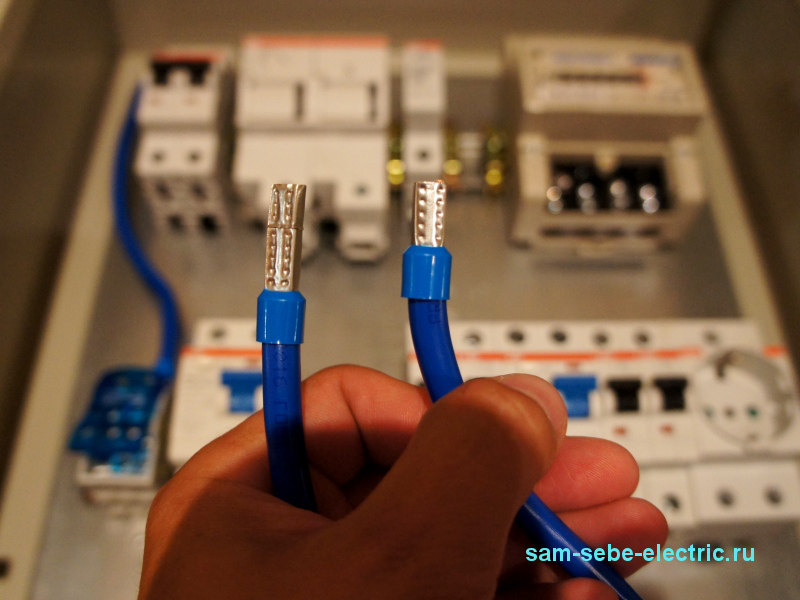

Так как я щиты собираю гибким проводом ПУГВ, то их обжимаю наконечниками НШВИ и НШВИ2. Клеммная колодка счетчика всегда имеет по два болта на каждом контакте и огромную ширину. Это реализовано для того, дабы в приборе учета электроэнергии все присоединенные провода имели неплохой контакт. Также место подключения будет закрыто крышкой и будет опломбировано, что исключает зрительный контроль контактов.
Длины обыденного НШВИ не довольно для полного контакта и надежного подключения в счетчике. Потому провод приходится зачищать на огромную длину и потом обжимать 2-мя наконечниками НШВИ и НШВ. Если длины 2-ух наконечников очень много, то все избытки отрезаются кабельрезами. На следующей фото показаны два конца одной перемычки, которая будет подключаться к счетчику.

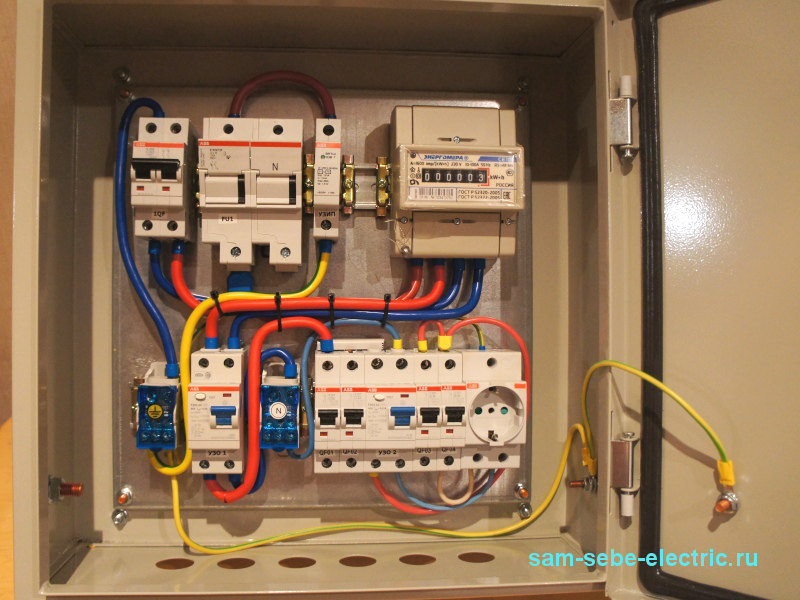

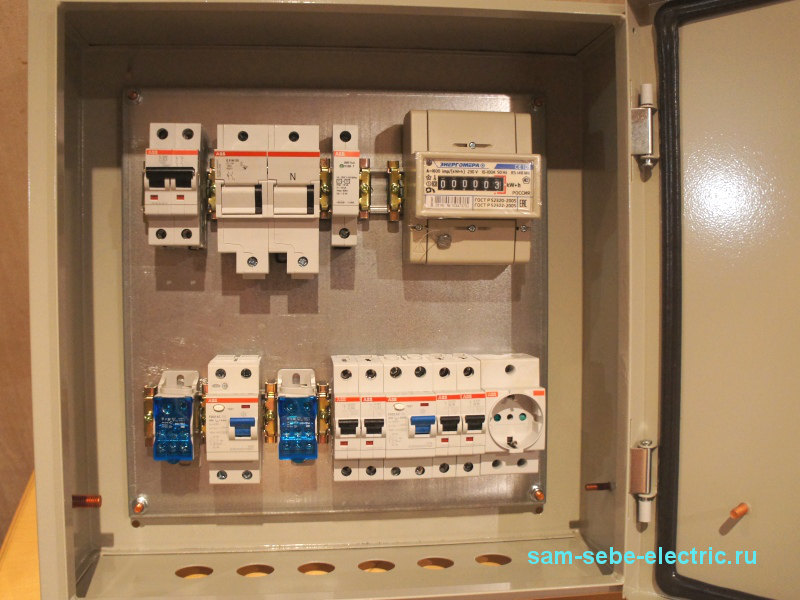

Ниже представлен уже стопроцентно собранный щит учета.

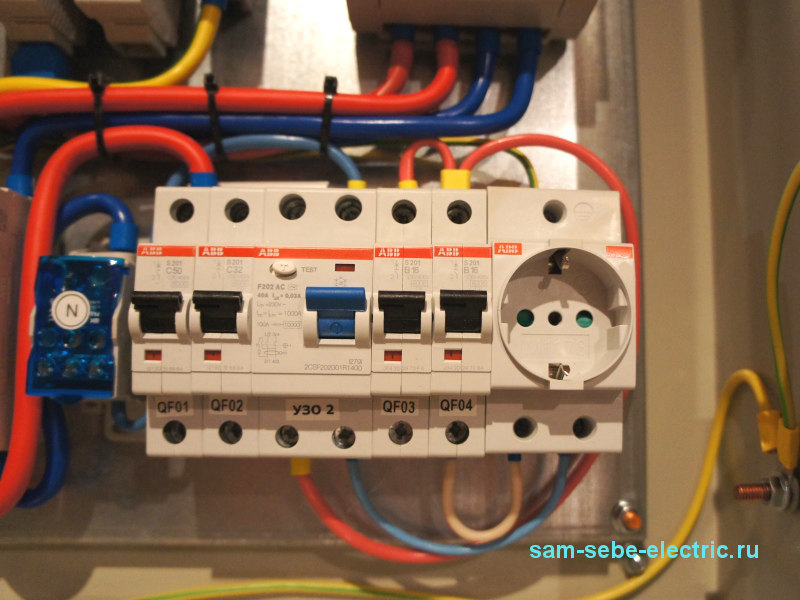

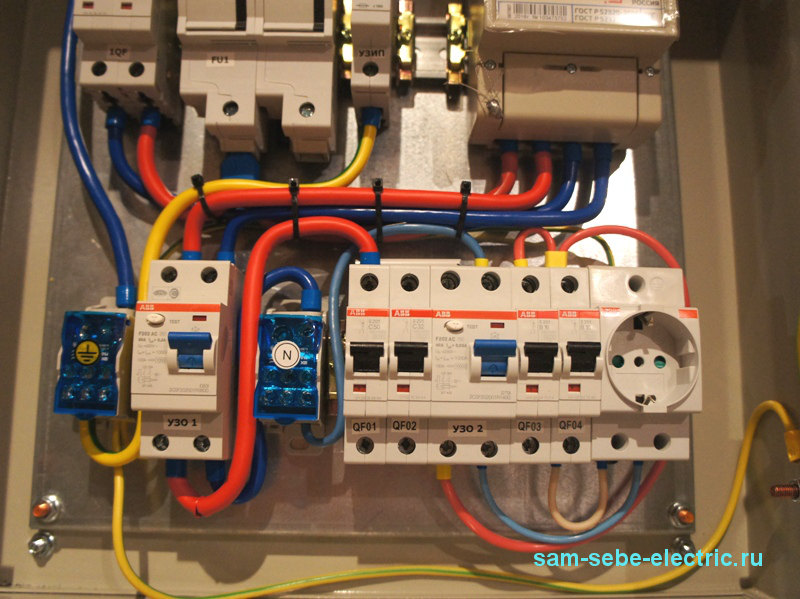

Дальше идут несколько фото большим планом для более детализированного рассмотрения.

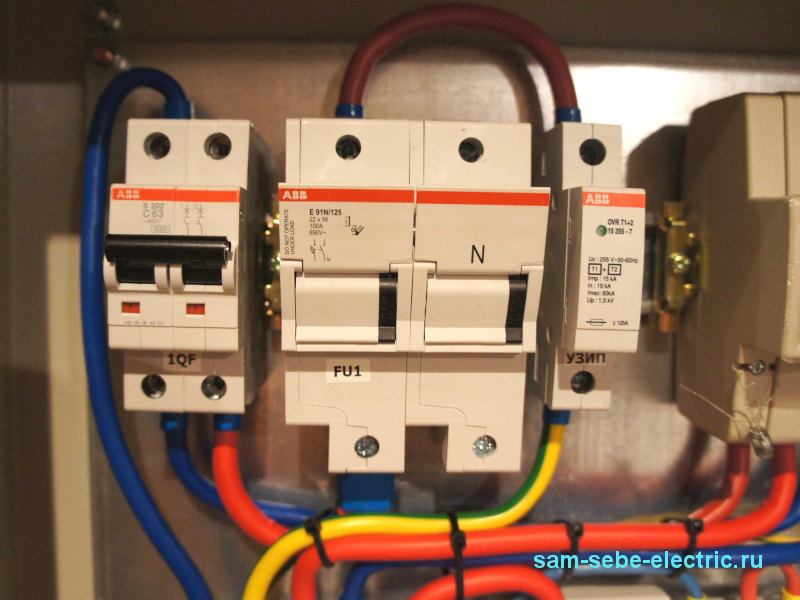

Все защитные устройства я также маркирую согласно схеме.

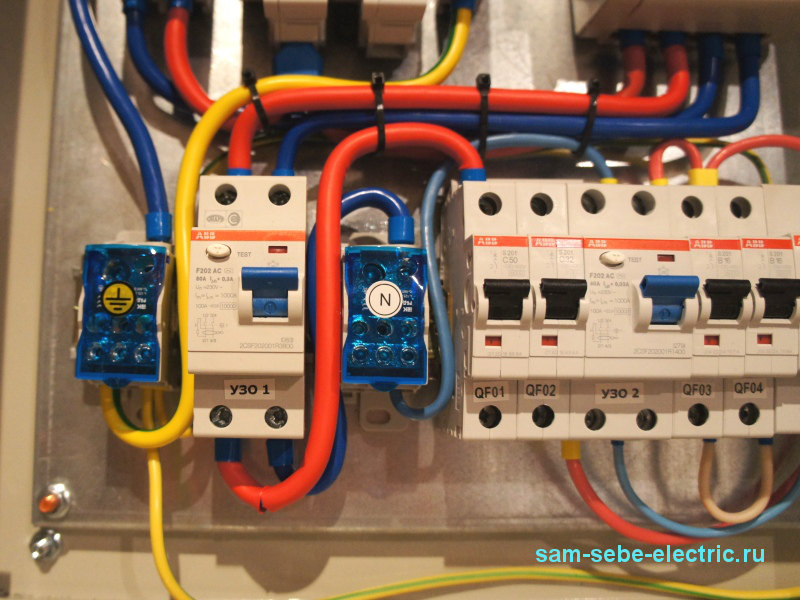

Левый распределительный блок РБД-125 делает функции главной заземляющей шины. К нему будет подключаться провод от контура заземления.

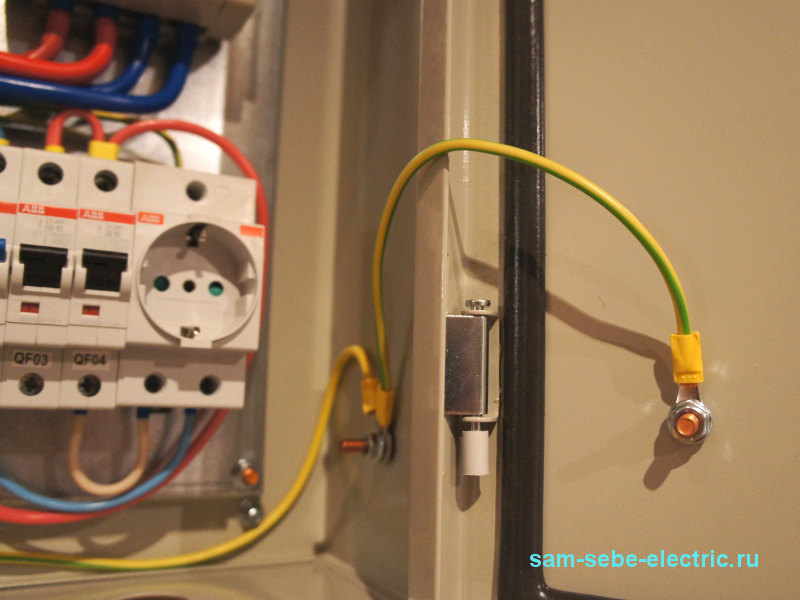

Так как фактически все уличные щиты имеют железный корпус, то не запамятовывайте их заземлять, другими словами подключать корпус к шине заземления. Это нужно, дабы исключить поражение человека электрическим током от самого шкафа. Страшный потенциал может попасть на корпус в следствии пробоя изоляции фазных проводников либо от неисправных защитных устройств. Дверь тоже нужно заземлять. Для этих целей на всех железных шкафах есть приваренные болты.

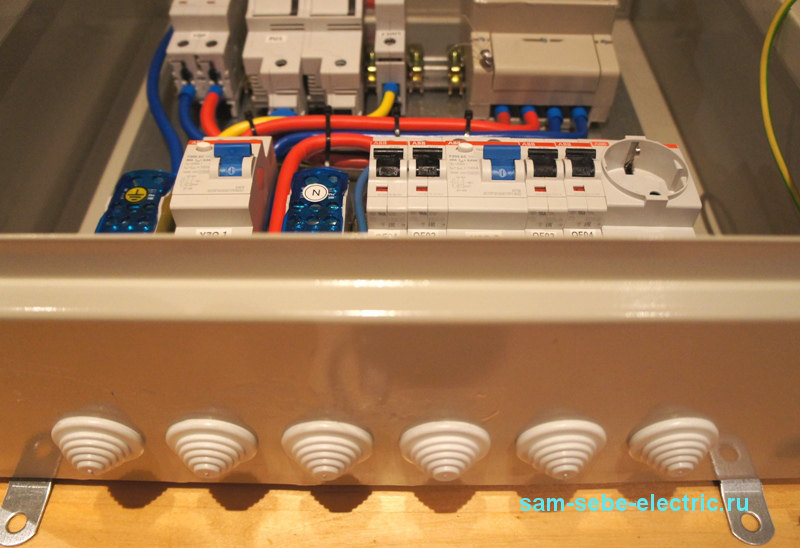

В самом корпусе имеется 6 промышленных отверстий для ввода кабелей. Они находятся понизу. На все отверстия ставятся резиновые заглушки, которые идут в комплекте. Это исключает попадания вовнутрь пыли, воды и различного мусора. Для ввода кабеля в заглушке ножиком вырезается нужное отверстие.
Также в комплекте со шкафом идут четыре крепления к стенке. Их видно на следующей фото. Это выступающие снизу лапки с отверстиями для дюбелей либо анкеров.

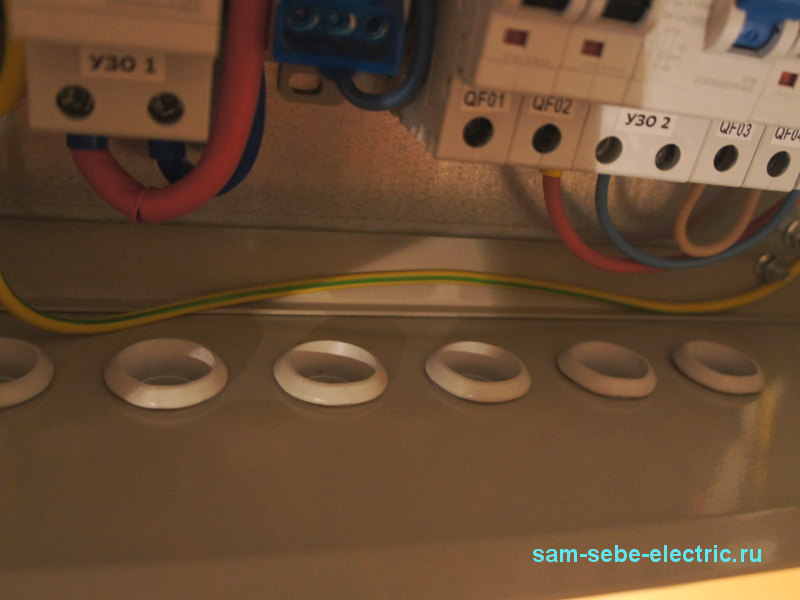

Снутри резиновые заглушки посиживают очень плотно.

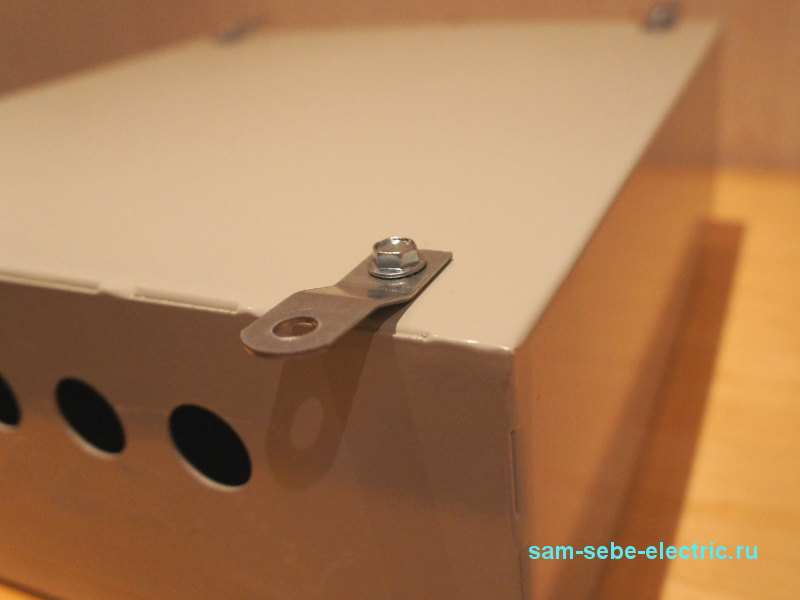

Вот одно крепление щита к стенке. Оно поначалу крепится к корпусу через готовые отверстия. Для того дабы исключить попадания воды на болт одевается резиновое уплотнительное кольцо.
Вот так это смотрится на самом железном корпусе.

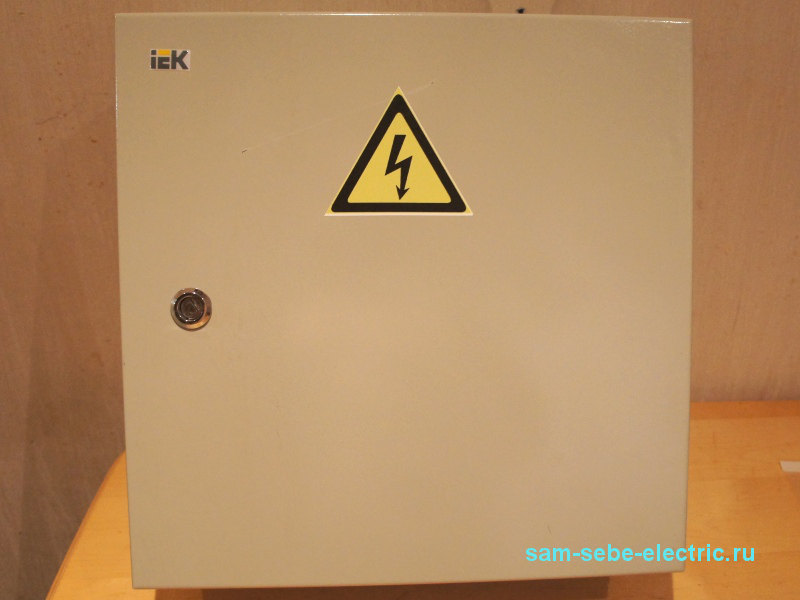

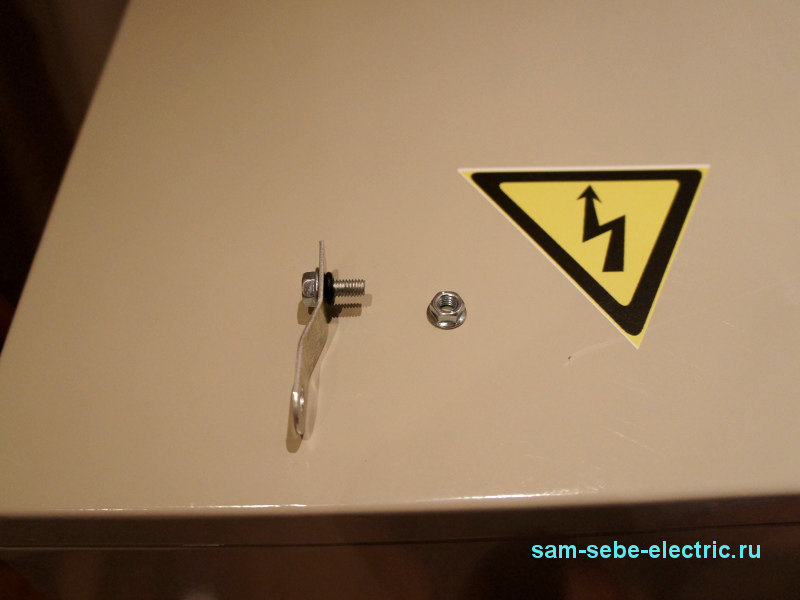

На дверь я непременно клею наклейку, указывающую на наличие небезопасного напряжения снутри шкафа.
Вот и собран щит учета и готов к подключению.
Если для вас нужен готовый щит учета, то пишите и я для вас с огромным наслаждением его соберу.
Электрощит для личного дома/квартиры: как его собрать и установить
Электрощит для личного дома/квартиры: как его собрать и установить
Электрический ток, который уже издавна стал обычным, выступает в роли базы жилищного комфорта, также быта и хозяйства. Тяжело для себя представить современный дом без оснастки электричеством.
Но все трудности электрики начинают проявляться только в те моменты, когда нужна с этим сталкиваться самим обладателям личных домов либо квартир.
Например, сборка электрощита в квартире на 1-ый взор кажется обычным делом, а в действительности оказывается довольно сложным процессом.
Электрощит для личного дома/квартиры
Более того, сложность удвоится по отношению к электрикам-самоучкам, кто не много знаком с тонкостями электрического монтажа и электричества в целом. По этой причине предлагаем для вас разглядеть тему сборки электрического щита, как один из практических шагов.
Что такое электрощит
Перед тем, как мы разглядим монтажный процесс самого электрощитка, а еще его сборку, будет правильным без помощи других ознакомиться и разобраться в данной теме. В действительности используют самые различные интерпретации наименования щита, но сущность конструкции от того либо другого наименования не обменяется. Назначение, в таком случае, явное – принимать электрический централизованной потенциал и распределять его по отдельным территориальным участкам, а именно, всю площадь личного дома либо квартиры. Схема рассредотачивания электричества (вариант традиционный): 1 – автоматический выключатель при вводе, 2 – счетчик учета электроэнергии, 3 – группа автоматических секторных выключателей, 4 – изолированная шина с зажимами винтообразного типа под нулевые проводники, 5 – шина изолированного типа с зажимами на винтах под заземляющие проводники, 6 – энергетическое рассредотачивание по секторам. Кроме функции рассредотачивания, установка электрического щита будет обеспечивать функционал защиты частей по участка в сети средством установки в самом коробе шкафа щита автоматических выключателей и других УЗО.
- Проверку наличия фазы.
- Контроль степени напряжения.
- Отслеживание токовой частоты.

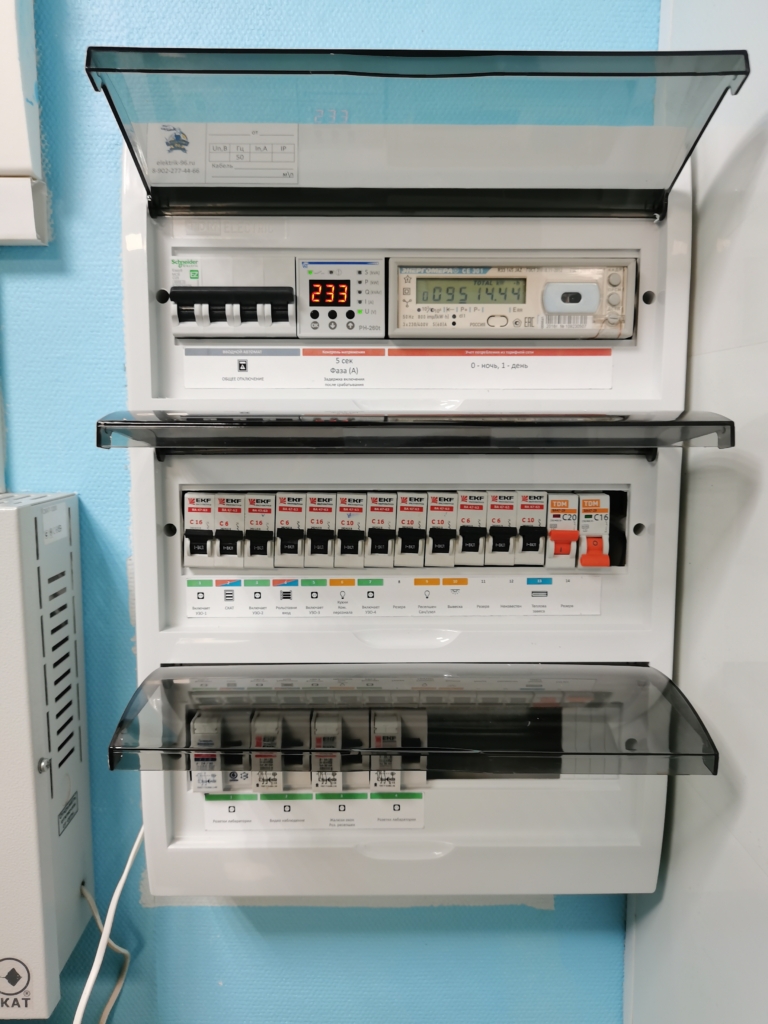

Обычно функциональность электрического щита будет определена степенью трудности электросети, а технологическим (т.е. бытовым) оборудованием, которое включено в состав применяемого участка. На следующем фото представлен вариант бытового электрического щита в рабочем выполнении: 1 – автомат для введения силовой полосы, 2 – энергетический счетчик, 3 – группа автоматов секторного типа, 4 – УЗО (устройство защитного отключения), 5 – траверса для монтажа (т.е. DIN-рейка), 6 – изолированная рейка с зажимами винтообразного типа под «ноль», 7 – изолированная рейками с зажимами в виде винтов для «земли». Невзирая на относительно маленькие размеры конструкции, что является отличительным свойством бытовых сетей, установка домашнего распредщитка является очень принципиальным процессом, которому стоит уделить повышенное внимание. Здесь неприемлимо применять низкокачественных скреплений, также внедрение схем включения, которые не были ранее рассчитаны. Также недопустим отказ от использования заземляющих надежных частей.
Установка электрощита своими руками
Работы по монтажу и сборке щитка можно произвести своими руками. Для этого необходимы познания и способности электрического монтажа. Более того, подключение электрического щитка к линиям электрических передач допустимо только проф электриками, которые имеют особенный доступ на проведение таких работ. Самовольное подключение будет небезопасно для жизни и здоровья, а еще чревато большущими неуввязками (в том числе и штрафными санкциями). А вот произвести подготовку бокса, приобрести все нужные автоматы и другие комплектующие можно и своими руками. Как это верно выполнить, мы разглядим далее.
Подготовка к монтажу шкафа

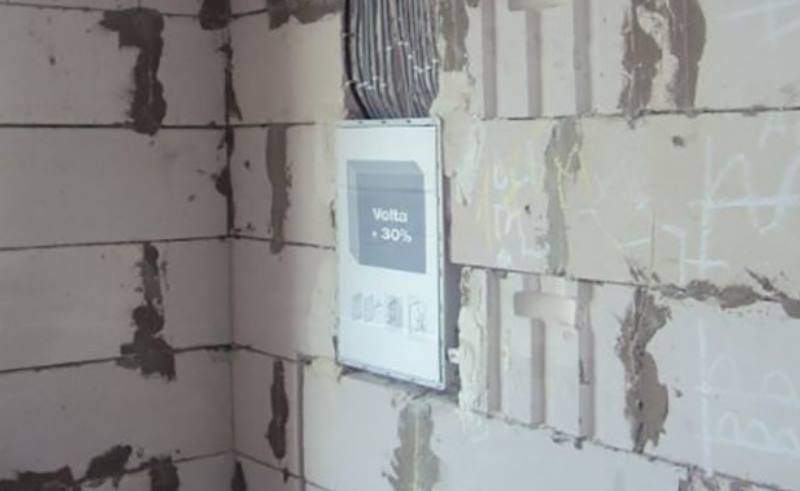

Установочный процесс «с нуля» обычно подразумевает, что у вас уже есть ранее приготовленная строителями ниша в стеновой поверхности и выведенные в этом месте все провода и электрокабели, которые относятся к домашней (т.е. квартирной) схеме. Таковой «пейзаж» смотрится, как будто прорубленная в стенке ниша прямоугольной формы, куда сначала стоит подобрать подходящий по размеру шкаф. На коммерческом рынке есть огромное количество готовых электрических щиток самых различных размеров и форм. Не считая того, в ближайшее время отмечен «наплыв» электрических шифанеров, сделанных на базе пластика. Очень неплохим вариантом по дизайну для городских квартир станет щиток из самозатухающего пластика. Если же у вас нет приготовленного места, то будет нужно сделать нишу своими руками либо пользоваться установкой на стенку. К слову, при втором варианте необходимо сделать разметку места монтажа с учетом огромных размеров электрощитка. В целом, это обыденные строй работы, которые не представляют особенных проблем. Шкафы под электрощит собирают из крепких и прочных материалов, но при всем этом они относительно легкие.
- Гайки и винты.
- Железные уголки для соединения.
- Листовой тонкостенный (от 0.1-0.15 см) металл.
В большинстве случаев приобретают уже готовый ящик, так как в продаже есть большой ассортимент, в том числе и изделия из пластика. Традиционная конструкционная форма – квадрат либо прямоугольник. Более надежной является конструкция ящика с имитацией под щиток, при всем этом промышленного выполнения, выполненная из листового тонкостенного металла. Таковой конструкционный вариант более надежный в сопоставлении с изделиями из пластика. Устаревшие виды шифанеров подразумевала установка в задней панели на базе диэлектрических материалов (текстолит, эбонит и пр), где закрепляли электрическую аппаратуру. В целом же, эту схему для сбыта допускается применять даже в критериях современности.
Внутреннее заполнение электрического шкафа
Как собрать электрощит, если не знать о том, что должно находиться снутри него? Любопытно, что современная архитектура мало отличается от прежней. Шкаф полностью выполнен из металла, а снутри, на задней стене, монтируют и траверсы из металла (DIN-рейки). На них «надевают» всю техно аппаратуру:
- Выключатель.
- Устройство защитного отключения (т.е. УЗО).
- Автомат.
- Другие электроустановочные элементы.
Если следовать современным эталонам, то любой из вышеперечисленных частей обладает конструктивным исполнением как раз для монтажа на железные траверсы. Еще полезно подписать все устройства, которые установлены на рейке, также дополнительно составить схему с подписями каждого потребителя электроэнергии в личном доме либо городской квартире. Естественно, что можно и отступить от таких правил с учетом того, что установка на траверсах будет обеспечивать удобство монтажа и съема аппаратуры. Но в таком случае стоит обдумывать разные варианты надежной фиксации.
Практически все современные конструкции электрощитов оснащают особенными траверсами из металла, на которые без использования винтов ставят всю щитовую аппаратуру. Не считая DIN-реек, обычно в самой нижней части снутри устанавливают 1-2 изолированные пластинки с зажимами в виде винтов – шина под заземляющие и нулевые проводники. Дополнительные шины можно использовать под контактные группы аппаратуры, рассчитанная на маленький вольтаж – модемы, реле и пр. Ящик электрошкафа мы безотступно советуем делать большенными, как это может быть по размерам ниши, прорубленной в стенке. Разместите аппаратуру снутри правильно, с расчетом на то, дабы их было комфортно обслуживать и снять, если будет нужно замена. Выходит, что до сборки ящика будет нужно произвести расчет нужного места под установка сборочных компонент. Любой из электрических шифанеров должен быть обустроен замками и дверкой.
Как произвести ввод проводников
В электрощит для личного дома стоит вместить много всего. Подведенную силовую линию, а еще кабели и проводники, которые выведены из самой квартиры либо дома, стоит заводить вовнутрь собранного шкафа. Выходит, что необходимо наличие достаточного количества отверстий на нижней и верхней стороне ящика. Поперечник отверстий должен обеспечивать свободное протягивание проводов, т.е. электрических кабелей. При всем этом каждое из отверстий должно быть обустроено спец защитным кольцом для изоляции (пластик, резина). Уделите повышенное внимание технике введения электрокабеля централизованной запитки, также проводов, которые отводят в схему дома либо квартиры, стоит уделить повышенное внимание. На рисунке ниже представлено очень грубо нарушение, когда кабели выпущены в щитовые отверстия без изолирующих защищенных колец. На выходе и входе кабеля обычно устанавливают хомуты для прижима, с помощью которых проводник накрепко закрепляют на стены шкафа при внутренней установке и/либо к плите для опоры (пластинке), на который зафиксирован шкаф при внешней установке. Еще на нижней либо боковой стене конструкции делают интерфейс шины для заземления. Дальше просверливают отверстие для болтового соединения либо используют готово, если оно предвидено на корпусе электрического минибокса. К такому соединению при монтажном процессе подводят заземляющую шину.
Фиксация щита на стенке
Все описанные выше деяния будет проще всего создавать вне зоны головного монтажа, а поточнее:
- Установка замка и дверки.
- Размещение аппаратуры коммуникационного предназначения.
- Подготовка отверстий проходного типа.
- Размещение и фиксация нулевых шин.
- Установка DIN-реек.
- Подготовка и сборочный процесс шкафа.
Бывалые мастера в сфере электромонтажа безотступно советуют закреплять в выделенной области строительной ниши приготовленный и отчасти собранный ящик. По строительному проекту обычно предусмотрен ввод анкеров для фиксации электрического щита. Если такие отсутствуют, то нужна произвести подготовку надежного основания под крепление. Одним из очень фаворитных способов устройства электрощитка стало внедрение стеновой ниши, когда после посадки ящика из металла на прочные анкеры, предстоящей сборки и тестирования схемы, корпус дополнительно обмуровывают снаружи с помощью строительного раствора. Вариантов для сотворения анкеров много. К примеру, обычным способом будет установка пары достаточно массивных уголков из металла горизонтально либо вертикально, на дистанции ширины либо высоты шкафа. Конкретно на уголки прикрепляют электрический шкаф.
Подключение устройств к электрической сети

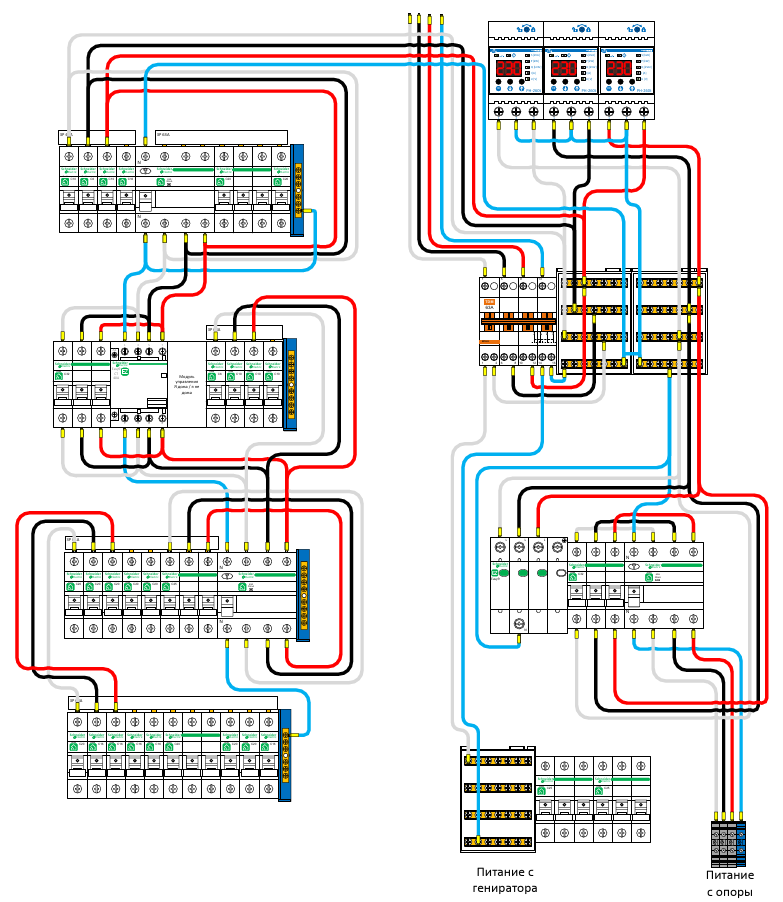

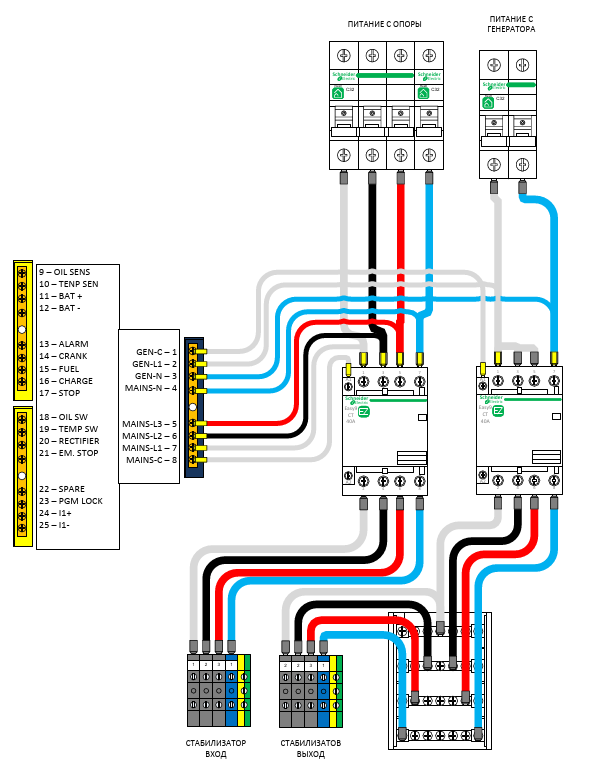

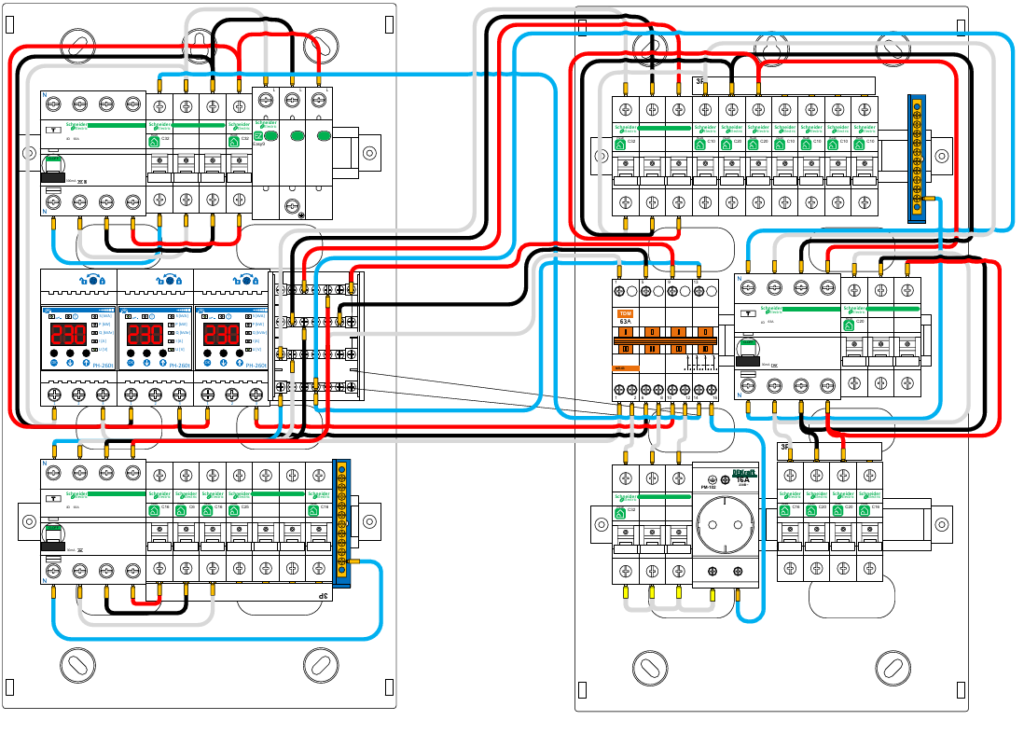

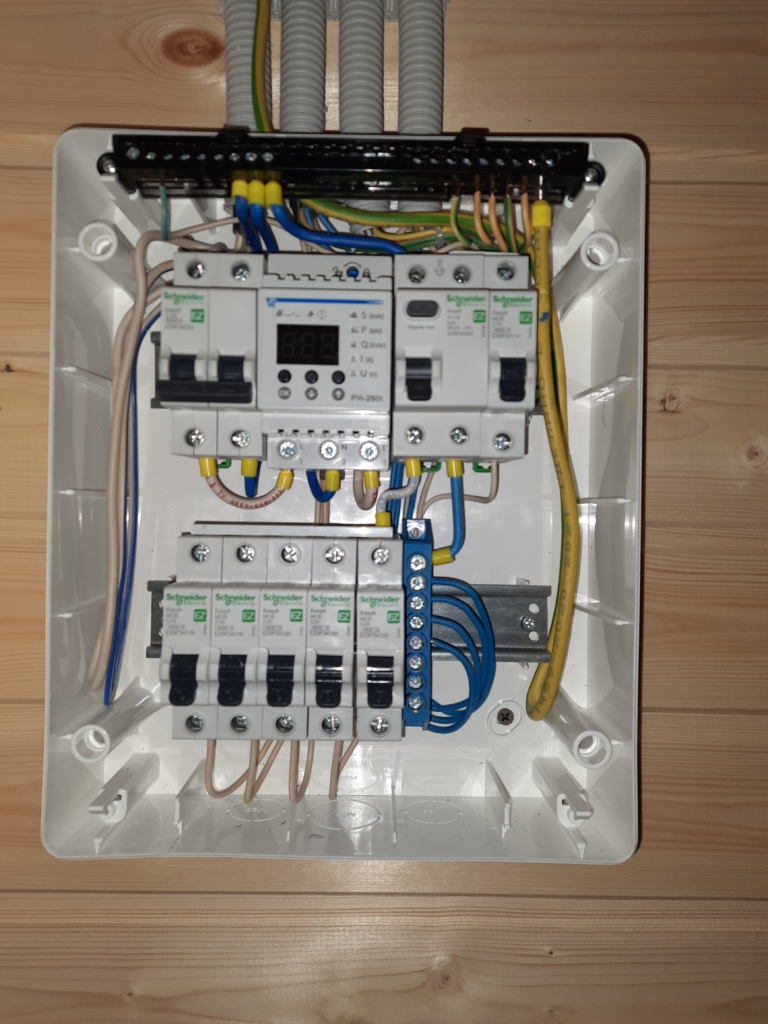

Дальше создают оснастку электрощита в квартире подходящей аппаратурой, вовнутрь заводят все рабочие кабели и подключают по составленной схеме. Последним в область электрощита вводят силовые полосы с предстоящим подключением ко вводному выключателю пакетного типа. От него централизованную линию соединяют со вводным автоматическим выключателем. Перед тем, как подать питание на автомат ввода (т.е. включить пакетник), стоит кропотливо произвести проверку всех выполненных ранее подключений. До подачи напряжения все коммутаторы (групповые) устанавливают в выключенном положении. Уже после включения переключателя и введения автомата необходимо последовательно, начиная от маломощной аппаратуры, подключать автоматы групп.
Заключение
Видеоурок, который показывает работы по сборку электрического щитка с самого начала, является эффективной помощью для начинающего мастера. Безотступно советуем для вас ознакомиться с видеоинструкций, дабы таким способом осязаемо обогатиться познаниями. Сделать электрощиток своими руками полностью реально, другой вопрос – а есть ли в этом смысл, если учитывать обилие готовых продукт на строительном рынке. Вы сможете отыскать ящики хоть какой конфигурации, для самых различных строй проектов. Но дабы верно и отменно создавать щитовую сборку, в том числе и установку счетчика/выключателей/автоматов и остального оборудования, требуются познания и большой опыт в области электромонтажа. А для введения питающей полосы и подключения к ней устройств нужен специалист с допуском на выполнение такового рода работ. Если у вас есть способности либо доводилось ранее собирать его своими руками, то поделитесь своим опытом с нами.
Сборка щитового оборудования
Наша компания дешево делает работы по сборке щитового оборудования в Екатеринбурге. Установка устройств осуществляется проф электриками, имеющими допуски не ниже 3 группы.
Устанавливаем оборудование с разным количеством модулей (от 12 до 120 штук) с однофазовым либо трехфазным подключением к счетчику. Монтируем устройства на стенку либо в нишу. В работе придерживаемся правил безопасности и действующих ГОСТ.

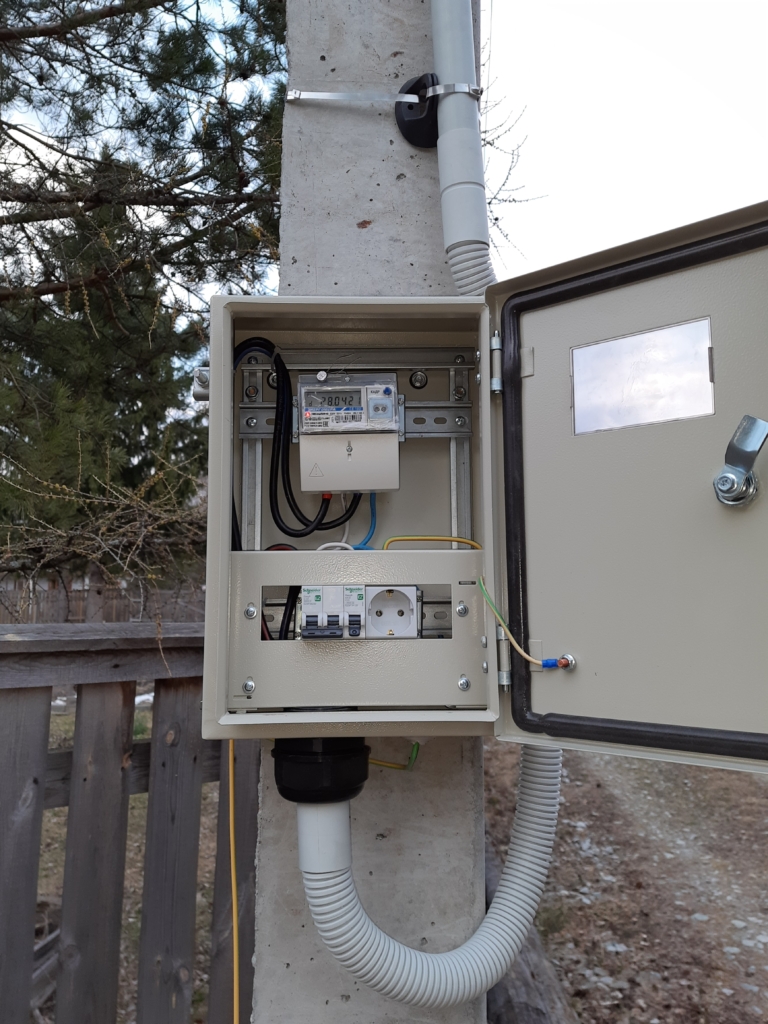

Сборка электрощитов в Екатеринбурге
Электрощит представляет собой короб, в который вмонтированы УЗО, автоматические выключатели и другие элементы, задействованные в системах подачи, контроля, аварийного отключения и рассредотачивания энергии по объекту.
Устройства созданы для учета расхода электроэнергии, обеспечения напряжением электрического оборудования, силовых и кабельных линий, защиты от вероятных перегрузок и угрозы недлинного замыкания, также переключения питания между различными зонами электроснабжения.
В простой бокс входят вводный автомат, к его клеммам присоединяются жилы кабеля питающих полосы, инсталлируются устройства защитного отключения, защиты от пожара либо несанкционированных утечек тока и линейные автоматы. С помощью их можно защитить комнаты и приборы по отдельности.
Установка устройств осуществляется 2-мя методами:
- Затратным. Корпус оборудования выступает на стенке;
- Сокрытым. Щиток устанавливается в нишу и фактически незаметен или выступает за границы поверхности на 10-15 мм.

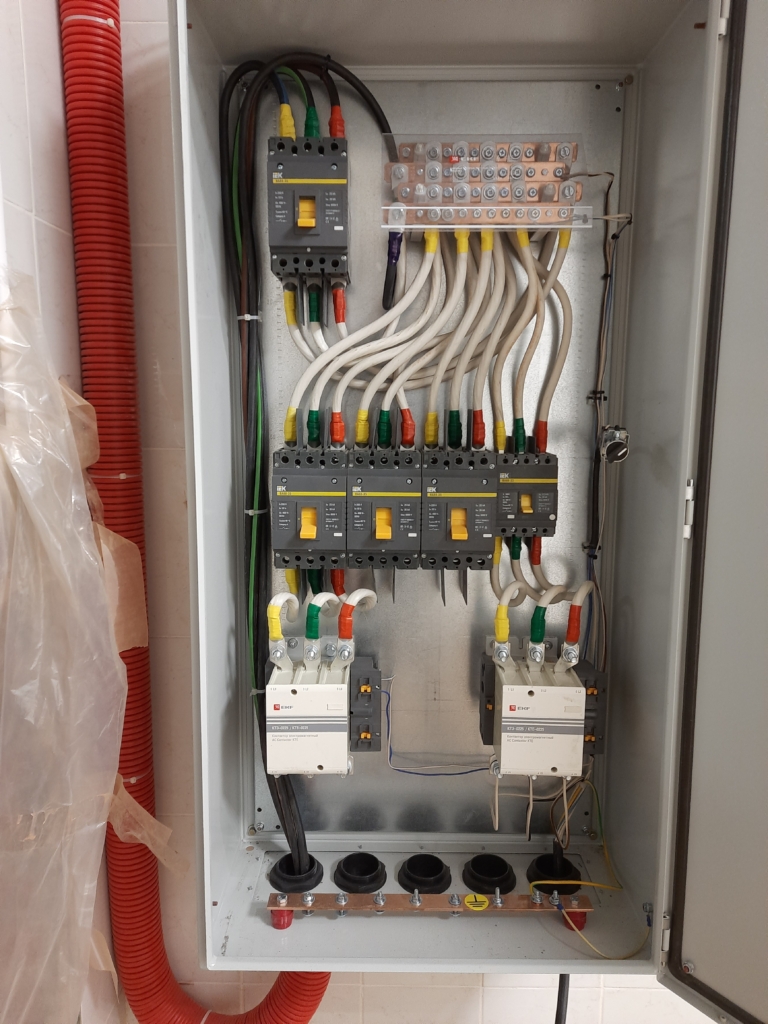

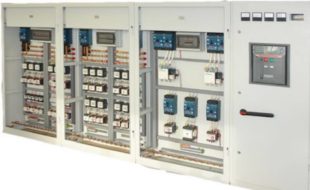

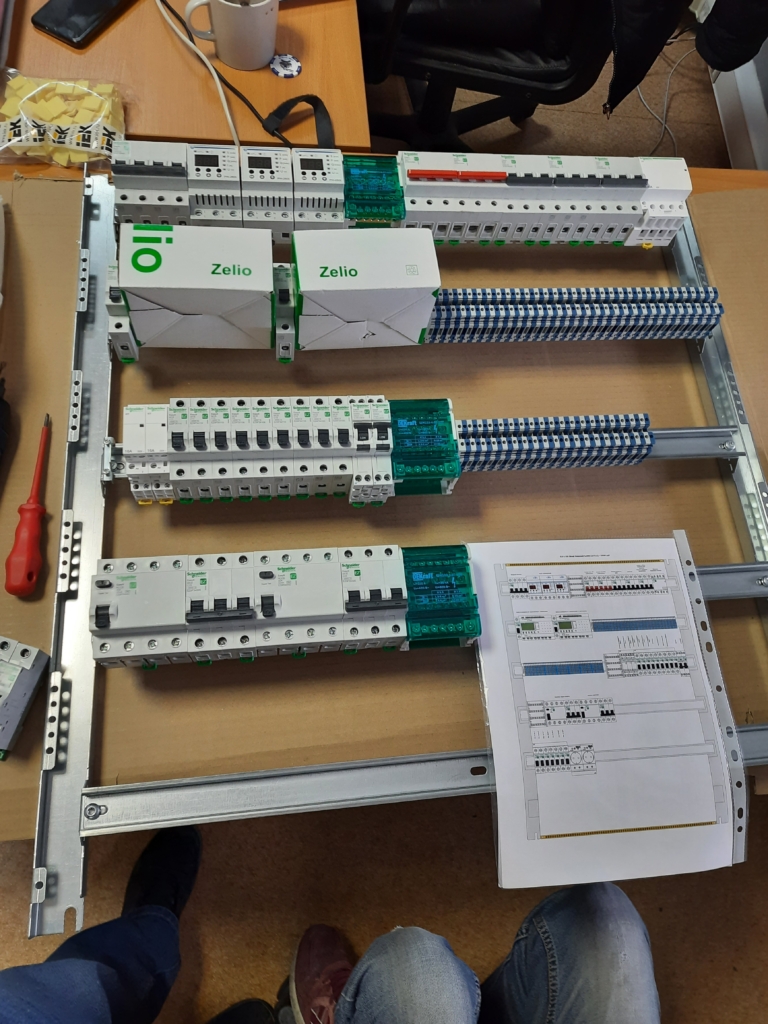

Сборка электрощитового оборудования, состоящего из нескольких многофункциональных блоков, делается в одной либо нескольких панелях или шкафах, соединенных между собой.
