Схема базирована на 2-ух микросхемах NE555. Тут находится передающая (Tx) и приемная (Rx) катушки, потому схему можно условно поделить на две части. Левая часть представляет собой генератор прямоугольных импульсов. Времязадающие составляющие R1, R2, C1 подобраны так, что частота на выходе составляет около 700 Гц. Это частота слышимого спектра. Импульсы передаются через токоограничивающий резистор R3.
Обе катушки размещаются в пространстве таким макаром, что они вместе образуют некоторую зону перекрытия и система находится в индукционном балансе. При всем этом в принимающей катушке нулевое напряжение и правая часть схемы никак не реагирует. Если вблизи возникает железный предмет, то происходит дисбаланс и возникает звуковой сигнал.
Сигнал от приемной катушки усиливается транзистором VT1 и поступает на вход 2-ой микросхемы. В качестве биполярного транзистора VT1 применен КТ3102ЕМ, его можно поменять на хоть какой аналогичный с огромным коэффициентом усиления. При помощи 4 резисторов R5 — R8 образован делитель напряжения. Переменные резисторы служат для опции металлоискателя. R6 является подстроечным и настраивается после обоюдного размещения катушек. А R7 и R8 служат для грубой и четкой опции, их следует установить на корпусе устройства (обеспечьте к ним легкий доступ).
Звуковой сигнал создается благодаря пьезоизлучателю BA1, который можно взять от ненадобного мультиметра. Но при тестировании схемы мне понравилось звучание пьезоизлучателя со интегрированным генератором. Невзирая на то, что на выходе DD2 формируется импульсный сигнал он не только лишь будет отлично говорить, но и дозволит выудить мельчайшие конфигурации звука при обнаружении железного объекта.
Для намотки катушек металлоискателя будет нужно эмалированный обмоточный провод, поперечником от 0,3 мм. В моем случае применен очень допустимый поперечник 0,7 мм.
Лучший поперечник намотки катушки составляет приблизительно 15-16 см. Следует подобрать какой нибудь круглый предмет (к примеру ведерко), дабы вокруг него наматывать катушку. Но можно пользоваться приспособлением. Для этого на чистую древесную поверхность необходимо забить гвозди по заблаговременно начерченному кругу.
Внутренний поперечник в моем случае 15,5 см. Я намотал 25 полных витков. Количество витков можно и даже необходимо делать больше чем у меня, например около 50 витков. Сам обмоточный провод можно взять от ненадобных электродвигателей либо силовых трансформаторов.

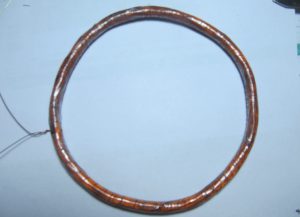

Когда катушка будет намотана, аккуратненько достаем ее из приспособления и обматываем картонным скотчем. В конечном итоге нужно выполнить две полностью однообразные катушки. Дальше ножиком соскабливаем лак и после чистки эти концы необходимо залудить.
Обмотки имеют свойство изгибаться и терять правильную геометрию, потому катушки необходимо стопроцентно обмотать, к примеру картонным скотчем. После чего их необходимо мало приплюснуть там где они перекрывают друг дружку. Нередко их делают схожими на буковку "D" как показано на рисунке ниже.
В качестве основания для поисковых катушек комфортно применять сэндвич-панель, которая применяется для откосов пластмассовых окон.
Плата будет находиться на некотором расстоянии от поисковых катушек и не рекомендуется применять обыденные провода. Для соединения катушек с платой я использовал экранированный провод, если не ошибаюсь от микрофона.
Экранированный провод для соединения катушек с платой.
Центральный провод необходимо припаять к началу катушки, а другой к минусу питания как показано выше.
Для обеих катушек, естественно, провода будут отдельные, дабы не было помех.
Размещение и настройка катушек
Настройка системы начинается до приклеивания катушек к основанию.

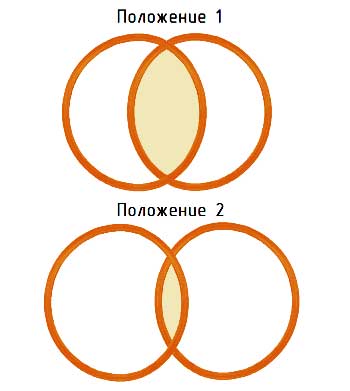

Подстроечный резистор R6 устанавливаем приблизительно на 90 кОм, а регулировочные резисторы R7 и R8 ставим в среднее положение. Сейчас необходимо подвигать катушки. Устройство будет издавать звук в 2-ух положениях. При широком и узеньком перекрытии. Я советую зафиксировать катушки при их узеньком перекрытии как показано на рисунке ниже (положение 2). По моим наблюдениям в положении 2 чувствительность лучше и происходит более четкое размещение.
После чего необходимо хорошо наклеить к основанию. Я это сделал при помощи термоклея. Но если есть желание можно в основании сделать углубления для катушек и залить их эпоксидной смолой.
После того как клей застыл необходимо опять подкорректировать опции. R7 и R8 мы пока не трогаем, они установлены в среднее положение и резистором R6 необходимо достигнуть такового положения, при котором звуковой излучатель мало пощелкивает и так сказать находится в пограничном положении между молчанием и пищанием (на грани срыва). В предстоящем при использовании металлоискателя будет нужно только корректировать положение R7 и R8. Это обосновано тем, что устройство не безупречный, катушки не экранированы, также опции будут портиться при потере напряжения батарейки.
По желанию можно произвести дополнительную доработку катушек — экранирование от наружных электромагнитных полей ("щит Фарадея"). Это делается после начального покрытия обмоток, который был описан ранее (картонным скотчем либо изолентой). Потом необходимо взять длинноватые полосы дюралевой фольги и обмотать катушки. Это делается не вполне, а оставляется зазор около 1-2 см в месте вывода проводов. Фольга соединяется с концом катушки и подключается к минусу питания. После чего катушка покрывается изолентой.
Я не стал этого делать, так как страшился утраты чувствительности.

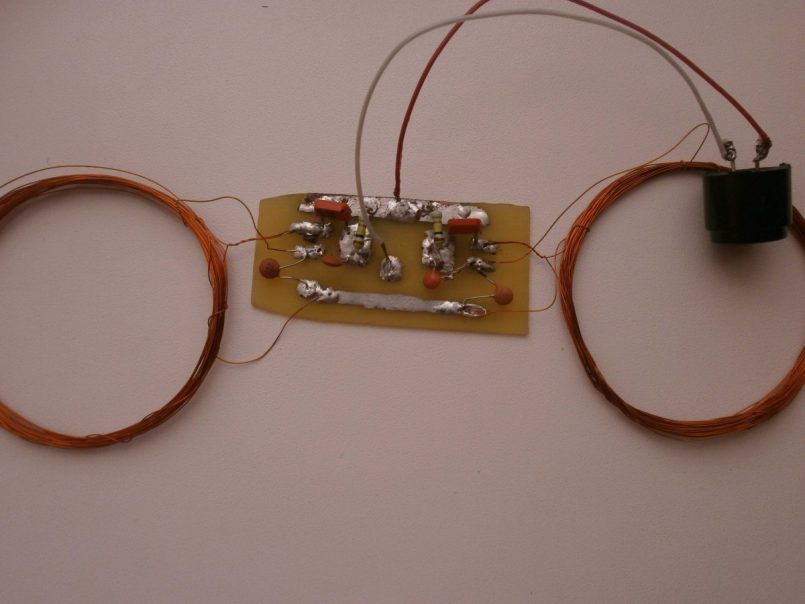

После пайки компонент, с поверхности платы лучше удалить остатки флюса и канифоли, т.к. они могут плохо оказывать влияние на работу схемы.
Расположить плату я решил в железной коробке, и дабы не было замыкания с паянными соединениями, дно корпуса было покрыто изолентой. Позднее я вероятнее всего, подберу пластмассовый корпус.
Всегда обращайте внимание на твердость закрепления кабелей, т.к. будет грустно если в процессе эксплуатации что нибудь отпаяется.
Схема будет питаться от батарейки типа "кроны". Схема имеет низкое энергопотребление, но все же лучше поставить алкалиновую батарейку, она обеспечит работу устройства на несколько "копов".
Ручка была изготовлена из металлопластиковой водопроводной трубы, а поближе к основанию она продолжена пластмассовыми трубками, дабы катушки не реагировали на саму ручку из металлопласта. Конструкция вышла достаточно легкая. Укладку экранированных проводов произвел изолентой. Коробку с платой металлоискателя установил повыше, дабы регулировочный резистор был под рукою.
Всякий раз перед внедрением металлоискателя, следует переменным резистором достигнуть резвого потрескивания излучателя. Чем резвее треск, тем больше чувствительность.
Опыт: монету поперечником 2,5 см я зарыл в земле на глубине 25 см. При сканировании, катушки находились на расстоянии 5 см от земли. При всем этом металлоискатель издавал ясный сигнал. Предполагаю, что большие железные предметы будут "прозваниваться" поглубже.
В любом случае мне нужна определенный промежуток времени, дабы привыкнуть к металлоискателю и после некоторых поисков, подвести окончательные результаты его возможностей.
К этой статье имеется видеоклип, в каком показан процесс сотворения металлоискателя и его тест.
Выполнить обычной металлоискатель своими руками: схемы, чертежи, проекты и варианты производства чувствительных устройств. 100 фото и видео наилучших моделей
Любители радиотехники отлично знают, что неплохой работающий металлоискатель полностью может быть собрать вручную, у себя в гараже ничто не мешает для вас приступить к выполнению детской мечты, и приступить к поиску кладов.
Данные, чертежи и фото самодельного металлоискателя можно до боли просто отыскать на просторах веба. Разве что для вас помешает ваша лень.
Короткое содержимое статьи:
Как работает металлоискатель
Металлодетектор, а конкретно так по другому именуют металлоискатель, является устройством для обнаружения металлов, к примеру, в грунте.
Металлоискатель представляет собой устройство, функционирующее на базе принципе деяния индукции. Схема обычного металлоискателя включает несколько частей.
Используются два генератора, работающие на одной частоте. С его помощью можно находить железные предметы. Для него можно использовать микросхемы типа NE555.
Без помощи других вы сможете сделать таковой аппарат с чувствительностью достаточной дабы отыскать предмет размером с монету, ну либо саму монету на глубине до метра, а более габаритные предметы на глубине до 3 м.
Таковой функционал если и не озолотит вас, то чувство удовлетворённости результата собственной работы вы получите совершенно точно.
История возникновения
1-ое использование искателя металлов вышло в давние времена. Активное внедрение, и можно сказать, расцвет данной отрасли приходится на конец 60-х годов. Уже тогда радиолюбители могли собрать работающий металлоискатель своими руками.
Сейчас дело обстоит ещё лучше. Из-за развития технологий, многие комплектующие можно приобрести, а не делать вручную.
В особенности это касается микросхем, которые не непременно паять вручную, ведь выбор очень широкий. Другими словами ничто не мешает для вас выполнить металлоискатель своими руками.
Механизм работы самодельного металлоискателя
Металлодетектор на индукционном принципе с 2-мя генераторами, синхронизированными по частоте. Таковой аппарат легче всего выполнить даже начинающему радиолюбителю.
Генераторы рассчитаны на одну частоту, и когда к одной из катушек попадает предмет, проводимость которого отличается от среды.
В катушке происходит изменение частоты одной из катушек, которое отражается в работе генератора. В итоге этого схема, подключённая к динамику, подаёт сигнал о разности частот.
Звуковой сигнал является признаком наличия металла, местопребывание которого можно найти по зонам, где динамик активен, и где он молчит.
Нужные детали для устройства
- Конструирование.
- Сборка схемы.
- Соединение рабочих деталей.
Состав нужных материалы зависят от вашей конструкторской задумки.
- Плоскогубцы; ножик, и паяльная лампа; кусачки; отвертки.
- При всем этом для вас пригодятся и другие инструменты.
Примерный список материалов. Изоляционная лента (непременно голубая, как понятно с её помощью можно и космический корабль выполнить); клей; краска и лак,
Неотклонимые части
Схема и сопутствующие части; провода из которых будет собрана катушка; пластмассовые трубки и листы пластика; материалы для крепежа.
Подготовка деталей
На первом шаге ваша задачка обусловиться с материалами, на которых будет крепиться рабочие части металлоискателя, а конкретно динамик, катушка, генераторы и микросхемы. Здесь можно применять что угодно. Это может быть и древняя удочка, либо костыль.
Можно использовать пластмассовые трубки. Главный аспект крепкость и лёгкость. Катушки должны находиться на подставке, и лучше выполнить её из крепкого материала, дабы избежать вибраций.
Схема, и катушки должны находиться понизу, и должны быть прикреплены к основному корпусу. Идеальнее всего применять материалы из диэлектриков, а идеальный вариант дерево и пластик.
У основания советуется выполнить ручку для комфортного применения.
Стоит учитывать, что лучше избегать применения металлов в конструкции, но если это нереально в ваших критериях, располагать железные детали не поближе чем на 30 см от катушек
Не забудьте применять провода с изоляцией. Длинна нужна около 100м провода с поперечником около 0,7 мм.
Намотка и фиксация катушек при помощи лака
Катушки идеальнее всего наматывать на круглые предметы. Катушки необходимы с величиной около 30 см в поперечнике.
Всего необходимо будет выполнить около 30 витков. Вторую катушку делаем этим же способом, но при всем этом зеркально повторяем движения, это очень принципиально.
Окончательная сборка деталей
Собираем схему. Готовую плату нужно защитить дополнительным пластиком. После чего припаяйте выводы от катушек к плате, и выведите провода питания от батареек. Осталось собрать металлоискатель.
Собираем совместно катушки, динамики, и генераторы, и прикрепляем на штангу базу.
Настройка и внедрение
По большей части металлоискатель готов к работе. Но ему нужна калибровка и настройка.
Настройка делается манипуляциями с катушками. Заместо динамика подключаем наушники к схеме, и настраиваем положение катушек до той степени, когда в наушниках закончится какой-нибудь шум. Тем вы достигнете наибольшей чувствительности аппарата.
Испытываем готовый металлоискатель. Подключаем питание, и подносим железный предмет к катушкам. Если они реагируют, означает всё изготовлено верно.
Вы сможете дорабатывать аппарат, но он уже может вами употребляться по прямому предназначению. Вы сможете вычеркнуть графу «сделать металлоискатель в домашних условиях» из перечня собственных целей в жизни.
