Саморегулирующийся греющий кабель механизм работы и использование

Саморегулирующий греющий кабель – это разновидность нагревательных проводников, которые в состоянии изменять свое выделение тепла без помощи других зависимо от температуры, которая окружает устройство. Это считается его главной особенностью. Данное изделие начнет нагреваться посильнее, если температура будет ниже. В этой статье мы разглядим устройство, механизм работы и область использования саморегулирующегося нагревательного кабеля.

Конструктивные особенности

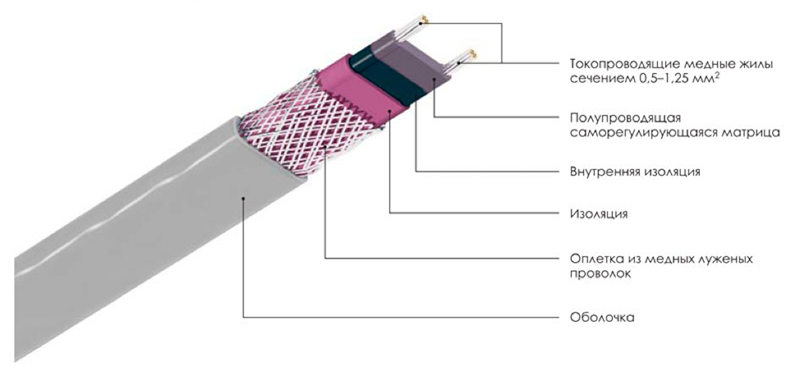

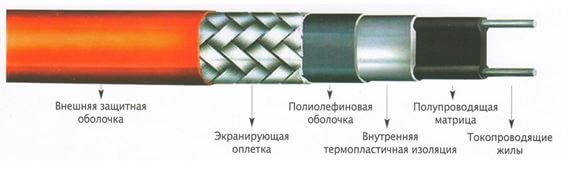

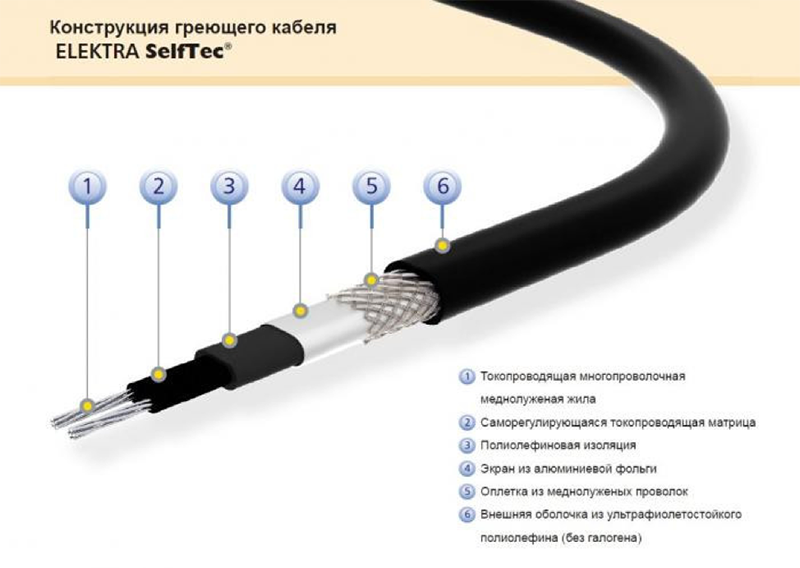

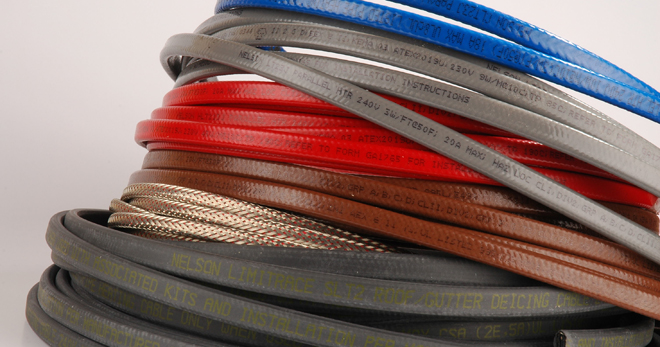

Как устроен саморегулирующий проводник? Конструкция состоит из определенных частей, а конкретно:

Две медные жилы. Они обеспечивают по всей длине провода напряжение.
Нагревательная проводящая матрица. Это основное устройство в конструкции. Использование таковой матрицы позволяет регулировать и нагревать сам элемент. Любая ее деталь подключается между 2-мя проводами параллельно, таким макаром, подключаясь в электрическую цепь.
Слой изоляции. Для большей степени термозащиты электрическая конструкция обернута в несколько слоев изоляции.
Защитная экранирующая оплетка. Она выполнена из металла и ее использование нужно для защиты от разных механических и электромагнитных воздействий. На эту оплетку подводится и заземление.
Наружняя оболочка. Такое защитное покрытие обеспечивает защиту конструкции от повреждений механического рода.

Благодаря таковой обычной конструкции саморегулирующий греющий кабель становится устойчивым к разным повреждениям и способен обеспечить высочайший и долгий срок эксплуатации.

Принцип деяния

Принцип деяния такового изделия незначительно припоминает работу резистивного проводника. Саморегулирующий нагревательный кабель работает на базе характеристики проводника электротока: когда он греется, то возрастает сопротивление. Чем оно выше, тем ниже сила тока и соответственно меньше затрачиваемой мощности.

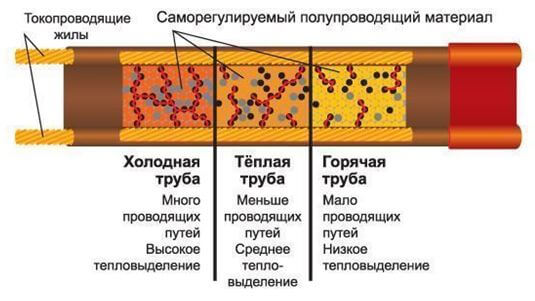

Механизм работы полимерной матрицы в данном случае заключается в следующем: когда миниатюризируется температура на любом участке матрицы, то проводимость тока возрастает, и как итог нагревательный элемент греется больше. Благодаря этому температуру можно регулировать без использования разных терморегуляторов. Таким макаром достигается теплорегуляция.

К примеру, принцип деяния на определенном участке проводки, который размещается в холодном месте состоит в следующем: он обладает наименьшим сопротивлением, но через матрицу тут протекает значимый ток, что значительно нагревает устройство. Там, где участок трубы теплый, сопротивление будет огромным, а означает протекающий ток меньше. Потому, когда в замерзающую водопроводную трубу подключается саморегулирующий нагревательный проводник, он начинает работать на полную силу, и когда труба начнет прогреваться, мощность устройства будет возрастать. О том, как выполнить подогрев водопроводных труб кабелем, мы ведали в соответственной статье.

Механизм работы такового изделия дает возможность получить:

надежное приспособление, которое прослужит многие годы;
использование изделия при всех обстоятельствах и критериях.

На видео обзорах ниже наглядно показано, как работает и из чего состоит данный тип проводника:

Область использования

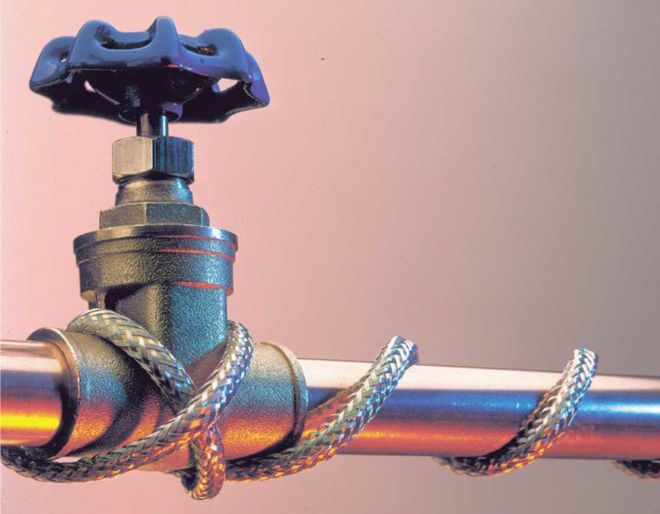

Греющий саморегулирующийся кабель используется при обогреве водопровода, карниза, пола либо кровли, также других частей, где нужно предупредить замерзание воды. Принцип деяния такового шнура позволяет выделить три главные сферы использования изделия:

для личных нужд (подогрев канализации либо водопровода);
для коммерческих организаций (подогрев труб, систем пожаротушения);
в индустрии (для работы в критериях завышенной угрозы).

Осознать, какой саморегулирующий греющий кабель относится к определенной сфере, можно по обозначенному сроку эксплуатации и по материалу матрицы со степенью защиты материала для изоляции.

Достоинства и недочеты

Как и хоть какое изделие, саморегулирующий греющий кабель имеет свои плюсы и недочеты. Кроме надежности и простоты в конструкции нагревательный проводник имеет следующие плюсы:

вся длина греется умеренно и однородно;
саморегулирующийся греющий элемент устойчив к перепадам напряжения;
экономия в электроэнергии, при довольно высочайшей мощности расход электроэнергии будет сравнимо маленьким;
такая конструкция считается более неопасной, даже при перехлесте она накрепко защищается от перегрева;
фактически нет необходимости в обслуживании;
нет ограничения по длине.

Саморегулирующий греющий проводник имеет и свои минусы. К недочетам таковой конструкции относят:

относительно высочайшая цена метража продукции;
кабель выпускается мотками в большенном объеме и почти всегда отсутствуют заводские муфты и сальники для соединения, также трубки для изоляции (все это нужно будет докупать без помощи других).

Вот мы и разглядели устройство и механизм работы саморегулирующего греющего кабеля. Возлагаем надежды, сейчас для вас стало понятно, как работает этот нагревательный проводник и где его можно использовать!

Греющий кабель – что такое, механизм работы и использование, свойства и достоинства

Тепло – это нужное условие комфортабельного существования человека. С приходом холодного времени года каждому из нас охото сделать наибольший комфорт в собственном доме и избежать всех вероятных заморочек, возникающих при значимом снижении температуры воздуха. Греющий кабель позволяет совладать со многими задачками ежедневной жизни в зимний период.

Что такое греющий кабель?

Система кабельного подогрева как жилых, так и нежилых помещений получает все большее распространение. Целью использования греющего кабеля является сохранение нужного температурного режима. Кабель, который конвертирует электрическую энергию в термическую, именуется греющим. Кабельная система подогрева помогает выполнить жизнь более комфортабельной.

Греющий кабель – механизм работы и использование

Современный греющий кабель работает как хоть какой электронагревательный устройство. Чем выше сопротивление материала прохождению электрического тока, тем больше термический энергии выделяется на нагревательном элементе. Устройство подсоединяется к электрической сети, имеющей напряжение 220 В, и при прохождении электричества через него выделяет тепло. Использование греющего кабеля может быть в таких областях:

обогрев пола, стенок и потолков;
поддержание температурного режима для твердеющего бетона становится в особенности животрепещущим в холодных погодных критериях;
устранение оледенения кровли, водосточных труб и лестниц;
обогревание зеркал для устранения конденсата;
подогрев земли обширно применяется в теплицах;
предотвращение вымерзания водосточных и канализационных труб;
поддержка подходящей температуры воды и воды, и т.д..

Греющий кабель – свойства

При выборе изделия ориентируются на область использования. Дабы избрать подходящий кабель, необходимо разглядеть его главные технические характеристики:

Мощность. Чем выше этот параметр, тем значительнее расход электроэнергии и выработка тепла.
Температурный режим работы кабеля. Выделяют три вида: высокотемпературный (до 190°С), среднетемпературный (до 120°С), низкотемпературный (до 65°С).

Сколько потребляет греющий кабель?

Над этим вопросом задумывается каждый, кто желает пользоваться этим изобретением. Справедливости ради, необходимо отметить, что ответ находится в зависимости от огромного количества причин, и ни один спец не высчитает четкое потребление. От чего же зависит потребление:

месторасположения изделия;
критерий погоды;
поперечника и термоизоляции трубы;
мощности и длины кабеля;
типа греющего кабеля.

Примерно высчитать расход при использовании для подогрева трубы можно:

Выясняем обозначенное производителем номинальное потребление, потом узнаем длину и поперечник трубы и производим вычисления. К примеру, номинальное потребление равно 14 Вт/м, длина трубы 10 м, а поперечник 32 д, то потребление будет 140 Вт.
Если есть термоизоляция, то потребление сокращается приблизительно вдвое.
Если кабель работает круглые сутки целый месяц, тогда 24 ч. умножаем на 30 дней и на потребляемое количество кВт/ч.

Достоинства греющего кабеля

Посреди плюсов греющего кабеля можно выделить:

возможность без помощи других держать под контролем подачу тепла (когда нужно включать и выключать систему);
применяется в почти всех сферах;
греющий кабель для труб длительно служит (от 25 лет);
легкость в использовании;
не оказывает вредного воздействия;
греющий современный кабель устойчив к гибельным механическим, хим, климатическим, тепловым, биологическим действиям;
доступная стоимость.

Виды греющего кабеля

Спецы выделяют два главных вида изделия:

Резистивный, в каком проводники тока исполняют функцию частей нагревания. Таковой нагревательный кабель для труб применяется все пореже.
Саморегулирующий самый «умный» и удачный в использовании. Таковой саморегулирующийся нагревательный кабель сейчас становится все более пользующимся популярностью.

Саморегулирующий греющий кабель

В состав этого кабеля заходит от одной до нескольких жил, изолированных друг от друга специальной оболочкой. Саморегулирующийся греющий кабель может применяться в различных областях. Он без помощи других поддерживает нужную рабочую мощность и количество выделяемого тепла зависимо от погодных критерий. Работа кабеля находится в зависимости от сопротивления, другими словами, если оно увеличивается, подача тока понижается, за счет чего понижается и мощность. Он сам выявляет участки, где необходимо поднять либо опустить градус.

Читайте по теме: Правильное заземление в личном доме

Резистивный греющий кабель

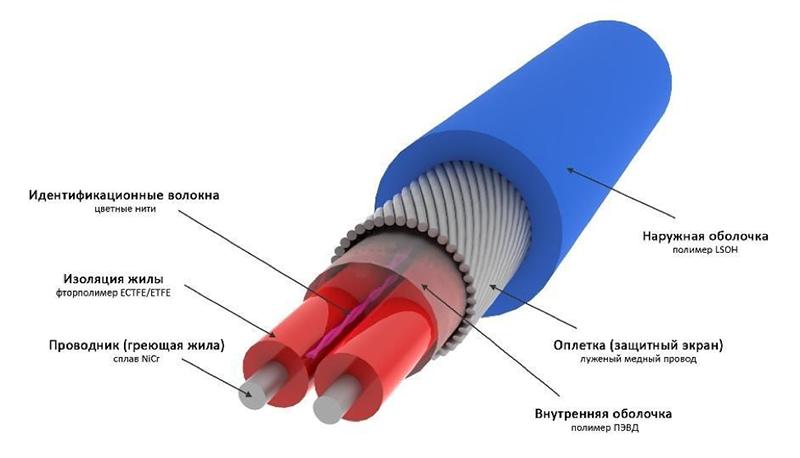

В состав кабеля заходит одна либо две изолированные жилы фиксированной длины, не подлежащие самостоятельной обрезке. Этот вид не дает шанс поменять мощность без применения терморегуляторов. Используют таковой греющий кабель для канализационных труб. Существует подвид этого кабеля – зональный, состоящий из 2-ух параллельных жил, через которые проходит ток. Элементом нагревания выступает проволока, прикрепленная к жилам на фиксированном расстоянии. Этот вид кабеля можно отрезать по выделенным меткам.

Как избрать греющий кабель?

Выбор изделия находится в зависимости от области использования:

Для края кровли и водостоков спецы рекомендуют брать резистивный кабель мощностью от 12 до 22 Вт на метр либо саморегулирующий с показателями от 20 до 40 Вт. 2-ой вариант подойдет для малеханьких участков и сбережет электроэнергию. Таковой греющий кабель в трубу подходит совершенно.
Для устранения наледи на ступенях и площадках, если кабель прокладывается в стяжке, рекомендуемая мощность резистивного провода составляет от 26 до 30 Вт. Если же изделие будет находиться в песке, а не в стяжке, то мощность необходимо выбирать менее 20 Вт на метр.
Для водопроводов либо подогрева емкостей с жидкостями лучше пользоваться саморегулирующим кабелем, для труб из пластика, имеющим мощность в 10 Вт на метр, а для железных до 20 Вт.

Как проверить греющий кабель?

Проверить работоспособность кабеля можно 2-мя методами:

Если идет речь о резистивном кабеле, то необходимо замерить сопротивление цепи и поверхности изоляции, воспользовавшись мультиметром.
Саморегулирующий провод просто проверить методом подключения системы подогрева к электрической сети.

Как подключить греющий кабель?

Конкретное подключение кабеля делается методом его присоединения к блоку, осуществляющему терморегуляцию. Зависимо от предназначения и сферы использования пользуются линейным и спиральным монтажом, при всем этом сам провод прокладывают либо снутри либо снаружи относительно труб ли другой поверхности.

Почаще при продаже греющих кабелей терморегулирующий блок идет в комплекте. Его необходимо попытаться установить так, дабы на него не воздействовала негативная окружающая среда. Соединение проводов должно быть герметичным. Для этого можно пользоваться особыми зажимами и муфтами.

Подключение греющего кабеля проходит в несколько шагов:

Проводники кабелей, созданные для соединения, подрезают в виде лесенки на различном расстоянии и высвобождают от изоляционного материала в длину на 10 мм.
На все имеющиеся проводники натягивают термоусадочные муфты, а поверх кабеля прикрепляют совместную муфту с огромным поперечником.
Окончания проводов устанавливаются в гильзы и плоскогубцами зажимаются с одной стороны, а с другой стороны обжимают гильзу после ввода вторых концов.
На провода надевают муфты с малым поперечником и феном их нагревают, после зажатия на область соединения натягивают муфту большего поперечника и тоже прогревают феном.
Если идет речь о саморегулирующихся видах кабеля, то в них оба конечных провода герметизируются. Они обрезаются в виде лесенки, поверх них натягивают термоусадочную муфту и тоже прогревают при помощи фена.
Термостатический регулятор, который нужен для регулирования температуры, помещают вблизи к электрическому щитку. Дабы повысить безопасность, в цепь термостатического регулятора вводят УЗО (автоматическое отключающее устройство).

Почему не греет греющий кабель?

Почаще при появлении заморочек с работой кабеля выходят из строя терморегулятор, автоматический выключатель либо датчик температуры. Если установка греющего кабеля был выполнен некорректно, то может быть появление различных поломок. Не греть кабель может и из-за таких обстоятельств:

недостаток в кабеле;
неисправный контакт;
повреждение УЗО;
отсутствие напряжения;
нехорошее подсоединение.

Многие обладатели домов желают знать, чем популярны древесные лестницы, в чем их достоинства и недочеты. Ознакомившись с видами конструкций, основными элементами, стилями дизайна, просто своими руками сконструировать в прекрасный подъемный марш.

Демпферная лента – принципиальная и неподменная часть укладки теплого пола. Доступная и обычная в использовании, она помогает избежать ошибок при монтаже, защищает от перепадов воды и температуры, деформаций, звуков.

Перепланировка квартиры – хорошая возможность поменять помещение, дабы очень отлично применять каждый квадратный метр. Принципиально знать, какие корректировки можно, а какие запрещено проводить, и как все узаконить.

Утепление крыши проводится с целью минимизировать теплопотерю и проникновение холода. Для изоляции применяются различные материалы, имеющие свои особенности. Принципиально выполнить верный выбор и расчет, дабы результат не разочаровал.

Саморегулирующийся греющий кабель – механизм работы

Саморегулирующийся греющий кабель – это разновидность проводника, которая применяется для подогрева труб зимой. Он предутверждает вероятное вымерзание, возникновение наростов из льда и, как следствие, деформацию труб. Подходит для всех видов труб и без помощи других подстраивается под условия окружающей среды. Кабель с обычным механизмом работы может сберечь много средств и нервишек собственному обладателю.

Механизм работы саморегулирующегося кабеля

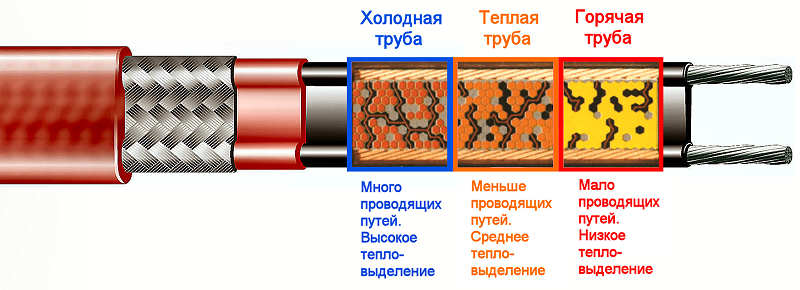

Чем ниже температура вокруг провода, тем больше он будет греться. Это удачный и обычный элемент для нагрева:

аквариумов и террариумов;
резервуаров и емкостей;
водосточных труб;
систем водопровода.

Особенностью будет то, что температура кабеля изменяется зависимо от окружаемой среды.

Как устроен саморегулирующийся греющий кабель

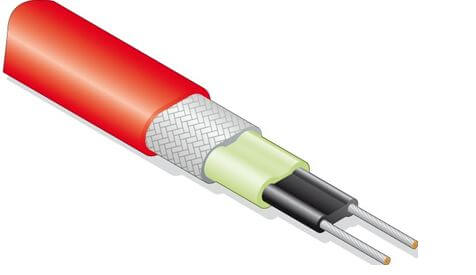

Нагревающий кабель устроен просто и накрепко. Он состоит из 2-ух медных проводов, по которым идет ток. Проводки закутаны греющей полимерной матрицей, которая в свою очередь покрыта изоляцией. Укреплена данная конструкция обычно оплеткой из медных луженных проволок для придания прочности проводу.

Кабеля данного типа бывают экранированные и неэкранированные. 1-ые применяют для нагрева кровли, водопроводов и карнизов в доступных для человека местах. Это изготовлено по суждениям безопасности. Неэкранированные кабеля применяют в большинстве случаев на производствах, в местах не доступных человеку. К примеру, для подогрева труб.

Хорошим вариантом для покупки, может стать греющий кабель ELEKTRA SelfTec PRO. Они довольно экономичны. Применяются желательно для подогрева труби и систем защиты от замерзания.

Механизм работы самонагревающегося нагревательного кабеля

Существует много вопросов по поводу как работает греющий кабель саморегулирующийся для подогрева труб. Для обеспечения работоспособности кабеля его необходимо только включить в розетку. Ток будет идти по двум медным проводом, которые в свою очередь передают тепло и энергию на нагревающую матрицу.

Данная конструкция не нуждается в выделенном терморегуляторе. Контроль температуры происходит за счет физических параметров полимерной матрицы. Когда в хоть какой части провода будет снижена температура, то вырастет проводимость тока, что повлечет за собой более сильный нагрев провода.

Можно поставить дополнительные терморегуляторы, но только в этом случае, если нужен четкий контроль температур и возможность резкого конфигурации силы нагрева, к примеру, для подогрева водопровода.

Таким макаром нагревательный провод имеет следующие достоинства:

Устройство просто в подключении, нужно только подключить питание.
Надежность и долговечность.
Возможность использования провода фактически в всех критериях.

Как работает резистивный греющий элемент

Для работы с резистивным кабелем пригодиться датчики температуры, которые нужно будет установить на трубе. В кабеле нет регулирующей матрицы, потому нужен контроль за температурой.

При остывании трубы датчики принудят систему включиться и кабель будет греться. По достижению нужных характеристик тепла система будет выключена.

Неплохим вариантом для приобретения будет нагревательный кабель Nexans – двужильный TXLP/2R.

При монтаже в бетонные полы секции кабеля совершенно подходят для полного, дополнительного отопления всех помещений и комфортабельного подогрева поверхности всех типов полов. Мощность кабеля – 17Вт/м.

Поглядите видео об особенностях греющих кабелей, в каком посодействуют избрать верный кабель.

Выводы

С пришествием холодов непременно необходимо поразмыслить про защиту трубопроводов. Из-за морозов проблема может случиться в самый внезапный момент. Намного дешевле предупредить делему и заказать кабель на данный момент, чем позже поменять трубопровод. Более тщательно у наших консультантов!
