Достоинства кабеля для прокладки во вовнутрь трубопровода — более высочайшая энергоэффективность в сопоставлении с греющим кабелем, проложенным поверх трубопровода.

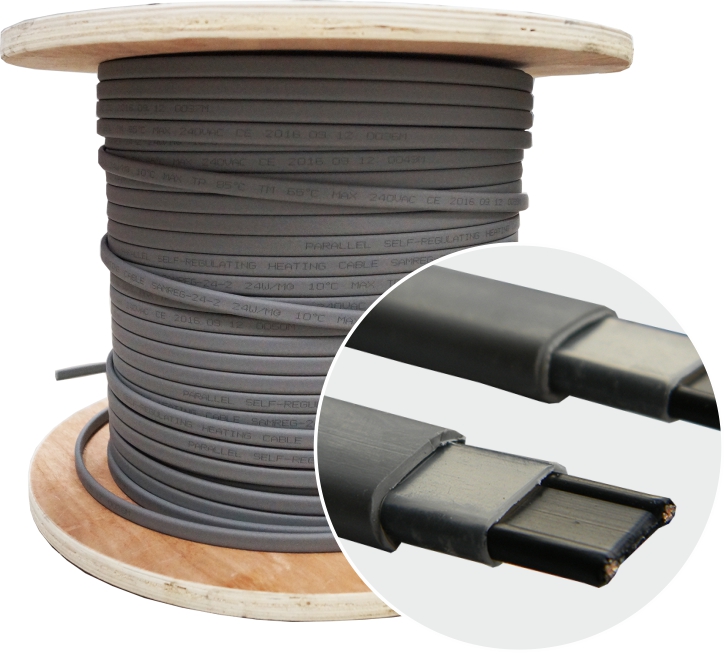

Кабель MSR т.м. LadAna предназначен для защиты от замерзания пластмассовых, металлопластиковых, железных водопроводных труб. Саморегулирующийся кабель т.м. LadAna прокладывается снаружи вдоль трубопровода либо вводится вовнутрь трубы через тройник с помощью сальника.

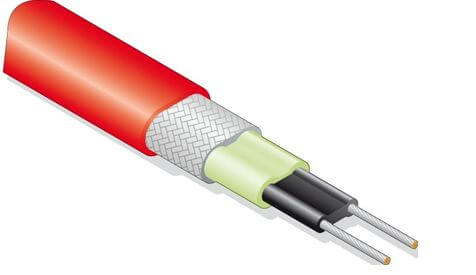

Конструктивные свойства кабеля MSR т.м. LadAna
- Токоведущие жилы созданы для подвода электрического тока к полимерной матрице
- Саморегулирующийся кабель – сверхтехнологичный тепловыделяющий элемент, служит основой конструкции
- Изоляция – измененный полиолефин — обеспечивает диэлектрическую крепкость, влагоустойчивость и безопасность
- Оплетка из нержавеющей стали обеспечивает заземление по всей длине кабеля и защищает его от ударных нагрузок
- Наружняя огнестойкая оболочка обеспечивает надежную защиту кабеля от температурных воздействий, воды и химически активных веществ, истирания, также механических повреждений
Описание и механизм работы кабеля MSR т.м. LadAna
Основой саморегулирующегося кабеля является полимерная полупроводниковая матрица, запрессованная между 2-мя проводниками из медного многожильного провода. Механизм работы матрицы заключается в возможности изменять электрическое сопротивление, зависимо от своей температуры. При низкой температуре матрицы (например — при нахождении кабеля во льду) ее сопротивление и соответственно мощность тепловыделения растут до наибольших значений. В процессе нагрева матрицы (в следствии того, что лед растоплен и теплосъем уменьшился) происходит постепенное уменьшение сопротивления и мощности тепловыделения кабеля до малых значений.
Таким макаром, саморегулирующийся кабель MSR т.м. LadAna позволяет скооперировать эффективность работы по подогреву крыши либо трубы в период оледенения с режимом экономии электроэнергии в тот период, когда насыщенный подогрев не нужна.
Кабель не греется до наибольших значений там, где это не нужна, и не расходует зря электрическую энергию.
Условия монтажа и эксплуатации:
Кабель MSR т.м. LadAna не просит сервисного обслуживания в течение всего срока эксплуатации. Воспрещается без помощи других заносить конфигурации в конструкцию кабеля MSR т.м. LadAna. Температура защищаемой трубы не должна превосходить 60°С. Малая температура окружающей среды не ниже -40°С. Во избежание заломов изоляции установка греющего кабеля рекомендуется создавать при плюсовых температурах. В период плюсовых температур греющий кабель нужно отключать от сети 220В. Кабель MSR т.м. LadAna нельзя устанавливать в трубы, где защитная оболочка будет подвергаться механическим повреждениям (сжатию, растяжению, неизменному перетиранию, воздействию острых краев). Воспрещается сгибать и фиксировать питающий кабель и соединительную муфту сальником. Кабель MSR т.м. LadAna рекомендовано подключать с внедрением устройства защитного отключения (УЗО), подобранным в согласовании с ПЭУ. Наличие данного оборудования гарантирует неопасное функционирование системы. Трубы по способности должны быть теплоизолированы, так как это существенно уменьшит теплоотдачи.
Устройство и механизм работы саморегулирующегося греющего кабеля
Саморегулирующийся кабель — это улучшенный вариант электрического греющего кабеля.
В первый раз саморегулируемый нагревательный кабель был разработан спецами американской компании Raychem Corporation. Выпуск этого кабеля принес компании всемирную известность, так как его характеристики были сходу оценены там, где нужно защитить от замерзания применяемое оборудование либо поддерживать постоянной температуру какого-нибудь объекта.
В текущее время саморегулируемый греющий кабель выпускается многими известными глобальными производителями электротехнической продукции, в том числе и русскими предприятиями.
Греющий саморегулируемый кабель обширно применяется в разных отраслях индустрии, в строительстве, в жилищно-коммунальной сфере и в быту. Такая востребованность изделия обоснована его уникальными качествами, а характеристики эти определены его конструктивными особенностями и принципом деяния.
Устройство
Конструктивно греющий кабель саморегулирующего типа труднее резистивного кабеля неизменной мощности. Он содержит полимерную матрицу, которая изменяет сопротивление под действием наружной меняющейся температуры, в итоге чего меняется количество выделяемой термический энергии.

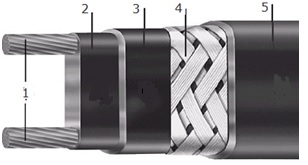

На рис. 1 представлено схематическое изображение саморегулирующегося греющего кабеля.
Нагревательная часть кабеля состоит из 2-ух луженых медных жил (1), залитых пластичной консистенцией графита с полупроводниковым полимером, образующей саморегулирующуюся матрицу (2). Токопроводящие медные жилы замыкаются через матрицу.
Изолирующий слой нагревательной части (3), выполненный из фторполимерного термопласта, сразу защищает ее от воды. Экранирующая оплетка из луженой меди (4) служит для заземления кабеля, механической и электрической защиты. Внешняя оболочка (5) осуществляется, зависимо от критерий эксплуатации нагревательного кабеля, из различных материалов. Для обычных критерий эксплуатации применяется оболочка из полиолефинового пластиката. Для сложных эксплуатационных критерий (брутальная среда, конденсат, уф-излучение и др.) применяется фторполимер.
Обработка матрицы и наружной оболочки саморегулируемого кабеля делается способом радиационного сшивания.
Механизм работы
Полупроводниковая матрица имеет высочайший положительный температурный коэффициент сопротивления (ТКС): при увеличении температуры возрастает ее сопротивление, миниатюризируется сила тока и выделяемая мощность, другими словами количество выделяемого тепла, и напротив — понижение температуры приводит к повышению выделяемого тепла. Работает это следующим образом.

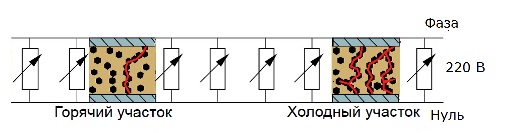

Полупроводник саморегулирующейся матрицы содержит проводящие частички . Условно такая матрица может быть представлена в виде огромного числа сопротивлений, включенных параллельно между токопроводящими жилами (рис. 2).
При подаче на токопроводящие жилы напряжения появляется ток, матрица греется, материал ее расширяется, в итоге чего нарушаются контакты между отдельными проводящими частичками, что равносильно уменьшению количества параллельно включенных сопротивлений и повышению общего сопротивление матрицы. В итоге миниатюризируется ток и количество выделяемого тепла. Так поддерживается размеренный температурный режим.

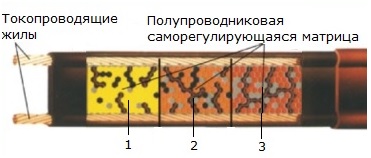

Чем ниже температура участка, тем больше проводящих путей, меньше сопротивление, больше ток и посильнее нагрев (рис. 3).
На участке 1 с высочайшей температурой не много проводящих цепочек, велико сопротивление матрицы, величина тока мала и теплопотеря мала также. На участке 2 температура ниже, сопротивление матрицы меньше, больше ток и теплопотеря. На участке 3, где самая низкая температура, больше всего проводящих дорожек, сопротивление не достаточно, ток и выделяемая мощность наибольшие.
Другими словами при изменении температуры обогреваемого участка меняется сопротивление матрицы соответственной части кабеля и количество выделяемой термический энергии на этом участке.
Достоинства
Главные достоинства саморегулируемого кабеля — энергетическая и финансовая эффективность. Это связано с тем, что при повышении температуры на каком-либо участке автоматом понижается мощность нагрева, а соответственно и потребление электроэнергии.
Не считая того, структура кабеля позволяет при монтаже системы подогрева резать его на кусочки нужной длины без вреда для его физических параметров. Это дает возможность применять таковой нагревательный кабель лишь на проблемных участках, где в особенности велика возможность замерзания в холодное время года, что позволяет сберечь средства.
Виды и свойства
По собственному предназначению выпускаемые кабели условно делятся на промышленные и общестроительные.
Саморегулируемые кабели промышленного предназначения применяются для защиты от замерзания, подогрева либо поддержания температуры промышленных трубопроводов, резервуаров, емкостей и другого технологического оборудования. на предприятиях добывающей, перерабатывающей, хим, металлургической, легкой и пищевой индустрии, в энергетике и машиностроении. Почти всегда эти кабели выпускаются во взрывозащищенном выполнении.
Общестроительный кабель не является взрывозащищенным, потому при собственной достаточной универсальности не может применяться в зонах с завышенной взрыво- и огнеопасностью. Такие кабели созданы для систем подогрева бытовых трубопроводов и антиобледенительных систем кровли, площадок, лестниц и т.п.
К главным техническим чертам относятся:
- напряжение питания, В;
- номинальная мощность метра, Вт/м;
- удельное сопротивление пускового тока, А;
- сечение токопроводящих жил, мм 2 ;
- наибольшая рабочая температура кабеля, ° C ;
- наибольшая температура окружающей среды, ° C .
При выборе саморегулируемого греющего кабеля учитываются все характеристики и свойства изделия, также его условия эксплуатации.
