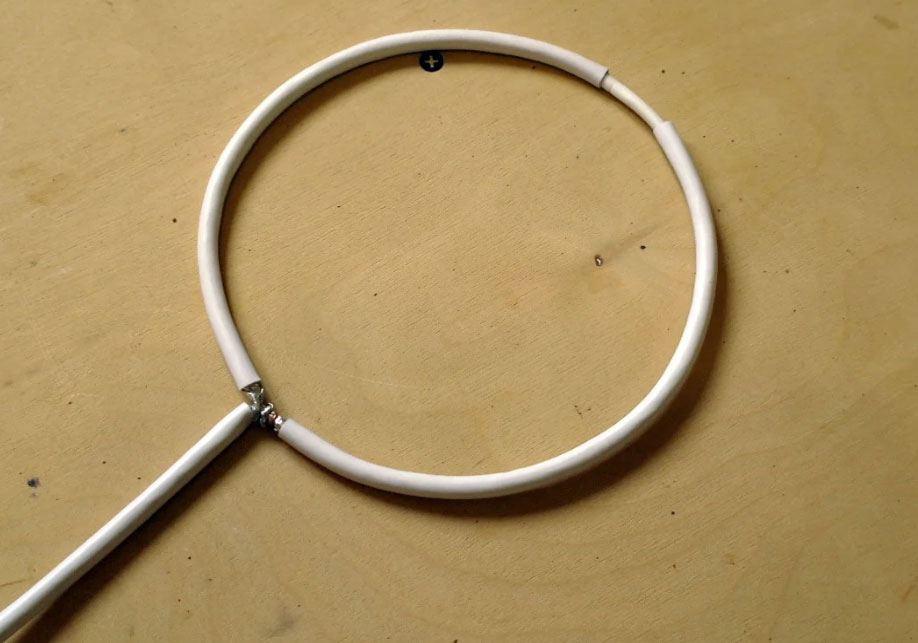

Самодельная антенна для dvb t2

С 1 сентября 2018 года цифровое эфирное телевидение Т2 стопроцентно поменяло аналоговое по всей местности Украины. Современные цифровые технологии преодолели этот длительно сопротивлявшийся барьер.

Кто-то радовался этому, встречая с приподнятым настроением новые способности, а для кого-либо это была ненадобная боль в голове. И тех и других соединяет воединыжды одна общая неувязка – как не остаться без возлюбленных передач, кинофильмов, мультиков и, в конце концов, животрепещущих новостей.

И, если стационарный t2 тюнер либо интегрированный в телек DVB-T2 модуль не вызывает особо вопросов. То с обеспечением их высококачественным сигналом не очень все понятно. Где и какую приобрести антенну для т2, как ее ее настроить для лучшей рисунки и сколько времени придется на это издержать? Об этом робко умалчивается во всем известном маркетинговом ролике. Вот об этом и хотелось бы мало поразмышлять, выполнить маленький обзор антенн представленных на рынке.

Какая антенна нужна для цифрового ТВ DVB-T2?

Сейчас рынок предлагает огромное количество разных вариантов, но все ли они приведут к получению хорошего результата? При выборе DVB-T2 антенны нужно учесть дистанцию до наиблежайшего передатчика, рельеф местности, физические и электротехнические помехи (в том числе ЛЭП) и, сопоставив все характеристики, обусловиться с подходящим типом и модификацией.

В нашей статье попытаемся разглядеть только общие принципы выбора антенны для цифрового телевидения, которые посодействуют не растрачивать излишние нервишки (время и средства). Для резвого ответа, подойдет материал наилучшая антенна для Т2 с нашего веб-сайта.

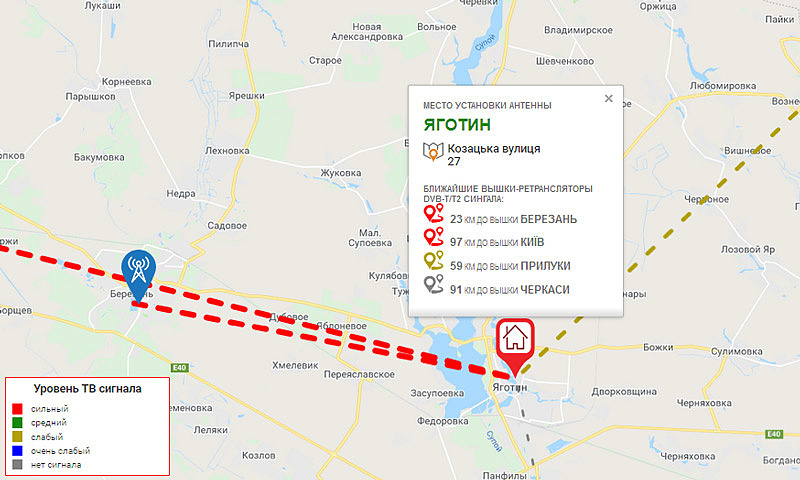

На первом шаге подбора необходимо обусловиться с какого передатчика будет вестись прием сигнала эфирного цифрового телевидения. Тут на помощь придет сервис AGSAT.T2Map – с его помощью можно, указав свое месторасположение, найти локацию 1-го либо нескольких источников трансляций, с которых планируется прием. Сервис не учитывает нехорошие причины, которые оказывают влияние на уровень сигнала в месте установки DVB-T2 антенны, проще говоря, с рельефом и помехами придется разбираться персонально, что именуется «в полевых условиях». Зато благодаря сервису можно точно найти в какую сторону стоит направлять антенну,

Возьмем, к примеру, город Яготин в Киевской области. На его примере разглядим какие антенны нам может посоветовать сервис.

На теоретическом уровне, в месте установки можно принять до 4 телевышек, на практике, вероятнее всего, сигнал с Черкасс принять будет не может быть. Под вопросом возможность приема с ретранслятора Прилуки. Хорошим видится вариант опции антенны на вышку в Березани. Для киевской вышки, вероятнее всего, антенну придется поднимать очень высоко и применять дорогие массивные узконаправленные Т2 антенны с усилителем.

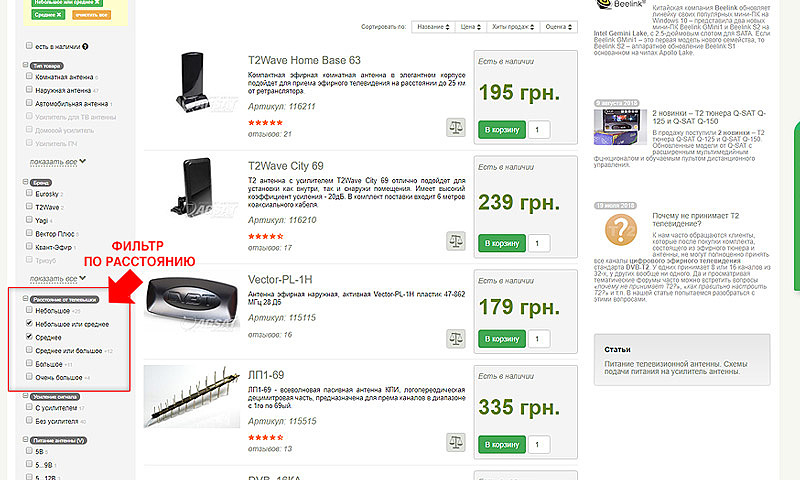

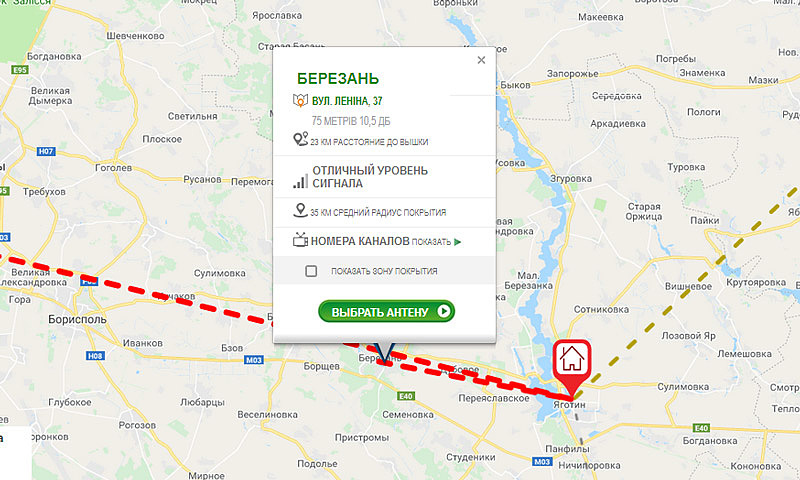

Так как до передатчика с Березани 23 км, то пригодится или комнатная антенна с усилителем, если ровная видимость и нет очевидных помех, или внешняя пассивная антенна. Используя фильтр по расстоянию с нашего веб-сайта можно сузить подборку до нескольких моделей и уже выбирать из них.

Дальше разглядим какие виды антенн бывают и для какого приема они подходят.

Виды Т2 антенн

Лаконичный обзор антенн начнем с их разновидностей.

По месту установки антенны делятся на:

• комнатные, для приема сигналов снутри помещений;
• наружные, для установки снаружи построек.
• авто.

По наличию усилителя:

• пассивные, без усилителя;
• активные, с усилителем. Питание на антенну может подаваться как конкретно от блока питания, так и по коаксиальному кабелю.

• вибратор, полувибратор;
• логопериодическая;
• волновой канал;

Также антенны можно поделить на узко- и широконаправленные, зависимо от точности опции на передающую станцию.

Выбор комнатной антенны

Как избрать комнатную антенну для цифрового ТВ – один из нередко задаваемых вопросов нашей службе саппорта. Для начала разглядим какие бывают варианты.

Комнатные антенны без усилителей (пассивные) могут понадобиться только тем, кто проживает в конкретной близости от передающей станции и антенна размещена у окна, в прямой видимости телевышки, без каких-то помех. Такую комнатную антенну для телека лучше приобрести тому малозначительному проценту населения, которые подходят под данные «лабораторные» условия.

При выборе комнатных антенн без усилителя предпочтение лучше отдавать образчикам со следующим вариантом конструкции:

Комнатные Т2 антенны, но уже оборудованные интегрированным усилителем (активные), несколько облагораживают общую картину, превращая лабораторные происшествия приема телевизионного сигнала в безупречные, малость увеличивая расстояние (до 20-25 км) от ретранслятора, но в городских критериях слабо помогают принимать отраженный сигнал, тем некординально расширяя круг возможных потребителей.

Также на выбор имеются разные конфигурации антенн:

Задаваясь вопросом "Какая комнатная антенна лучше?", при подборе комнатной антенны, кроме черт важным является и наружное выполнение либо дизайн Т2 антенны. Беря во внимание, что она будет находится в помещении, вероятнее всего, на видном месте естественным будет требование к внешнему облику изделия. Не всегда самая роскошная антенна будет владеть лучшими чертами и напротив.

Нет универсального ответа на таковой заезженный вопрос, как наилучшая комнатная антенна для Т2 – почти все находится в зависимости от места приема. Это может быть как квартира в высотном доме в конкретной близости от передающей вышки, так и загородний дом либо дача на расстоянии до 20 км от ретранслятора.

Наружные Т2 антенны

С комнатными все ясно, перейдем к наружным ТВ антеннам. В этом секторе и модели посерьезнее, и со своими задачками они управляются уверенней.

Более обширно распространены модели с волновой устройством:

и логопериодической:

Для уверенного приема эфирного сигнала неплохи оба варианта, учесть нужно все те же причины, что и ранее плюс монтажные особенности и реализация подачи питания на модели активного типа.

Антенны без усилителя стоит устанавливать в местах со средним уровнем сигнала, лучше на открытой местности и значимой высоте от поверхности. При всем этом нужна четкое размещение на передатчик.

Если соблюдены вышеперечисленные условия, то вы попадаете в довольно широкий круг любителей ТВ, у каких есть возможность малость сберечь на бюджете и принимать все 32 канала российского цифрового T2. Не углубляясь в детали, следует исходить из принципа, – чем сильнее и надежнее конструкция, тем качественней прием пассивной антенны.

Необходимо подчеркнуть, что некоторые пассивные версии телевизионных антенн предугадывают установку дополнительных плат усиления – усилителей Т2 сигнала для ТВ антенны. Питание на такие устройства может подаваться только по телевизионному кабелю – от тюнера 5 В либо от блока питания 2-12 В. Интеграция с усилителем существенно увеличивает потенциальные высококачественные свойства внешней антенны.

Во всех сложных случаях и при слабеньком покрытии необходимо ориентироваться на наружные активные антенны с усилителями и с необходимостью подачи на них электропитания.

Схема подачи питания, такая же, как на плату усиления, как упоминалось выше.

Польская антенна для Т2

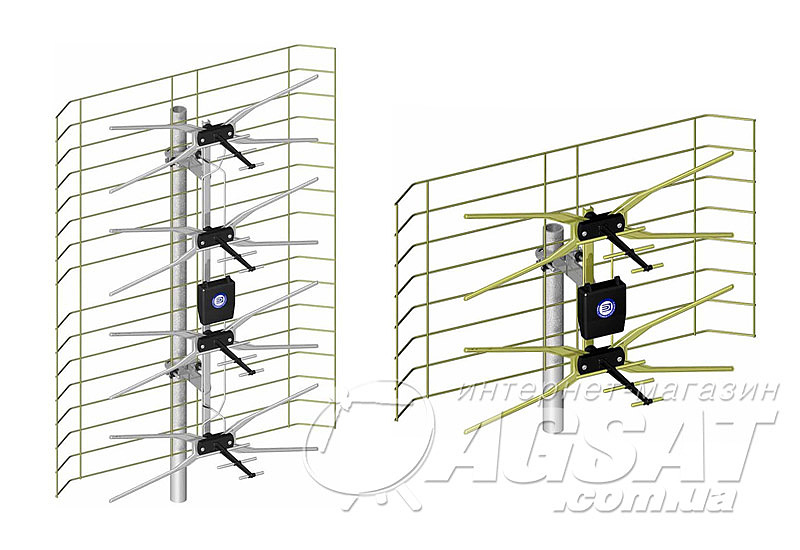

Раздельно стоит упомянуть о таком устройстве, как, так именуемая, «польская антенна-конструктор», состоящая из огромного количества просто демонтируемых деталей, с усилителем и без, в облегченном и полном выполнении. Необходимо сказать, что польская антенна для Т2 хорошо совладевает с приемом цифрового телевидения либо дециметрового аналогового.

Заключение

Непременно, верный выбор антенны для цифрового эфирного телевидения Т2 займет некоторое время. Будет нужно без помощи других изучить технические данные в описании устройств, выполнить опыты. Часто после опции тюнер воспринимает не все 32 канала, а только 8 либо 16, в таком случае советуем прочесть статью Почему не воспринимает Т2 телевидение? либо же обратиться к помощи менеджеров нашего интернет-магазина за проф консультацией.

В итоге охото пожелать фурроров в этом нелегком, но совершенно не безвыходном деле. И помните, что безнадежных ситуаций не бывает, всегда можно отыскать выход, обратив внимание на спутниковое телевидение, доступное по стоимости и не так критично зависящее от окружающих критерий и проживания, с богатым выбором бесплатных каналов, в том числе и высокого разрешения HD.

Возлагаем надежды, что статья облегчит ваши терзания и поможет выполнить верный выбор.

Как подключить дополнительную Wi-Fi-антенну к цифровой приставке

Сейчас очень популярно внедрение в качестве домашних медиастанций смарт ТВ- приставок либо телевизоров. Для работы этим устройствам нужно обеспечить доступ в сеть Веб, часто с помощью беспроводной точки доступа WiFi. При всем этом в силу разных обстоятельств сигнал может быть существенно ослаблен. В представленной статье рассматривается, каким образом должна быть выбрана и установлена вай фай антенна для цифровой приставки либо «умного» телека.

Что такое смарт ТВ-приставка

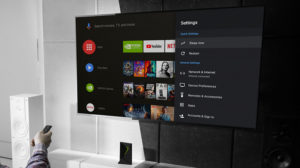

На самом деле, смарт ТВ-приставка – это настоящий маленький компьютер, который также имеет возможность подключения к устройству вывода изображения (телеку, монитору) средством интегрированной видеоплаты. Так как в нее также интегрированы сетевые контроллеры, то благодаря доступу в Веб и спец интерфейсу, она становится мультимедийным центром с огромным количеством функционала для доступа к медиасодержимому. Аналогом может стать «умный» телек, в который эти модули уже интегрированы, внедрение способностей смарт-приставки позволяет из любого монитора выполнить Smart TV.

Раздельно стоит поведать о программном обеспечении. Так как все современные устройства подобного типа работают под управлением операционных систем на базе Android 4+, они имеют доступ к множеству приложений как из магазина Play Market, так и из посторониих источников через установку *.apk пакетов. Кстати, Smart ТВ- приставка может с легкостью стать игровой платформой, довольно установить один из эмуляторов (GBA, Dandy, SEGA, PS и т. д.), подсоединить к USB (либо Блютуз) один либо несколько соответственных игровых контроллеров (джойстиков) и запустить игру через ROM либо BIN-файл. По наружному выполнению смарт медиаустройства бывают 2-ух типов:

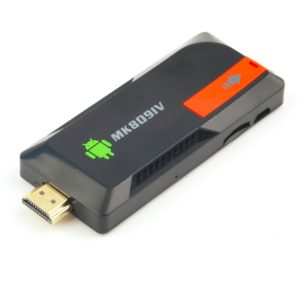

• В виде USB-стика. Такая модель обладает наименьшим функционалом, но зато портативная. Для подключения к телеку либо монитору нужно применять переходник с USB на VGA либо USB на HDMI. Также имеется microSD-слот для наружной памяти, совмещенные разъемы линейного входа и выхода.

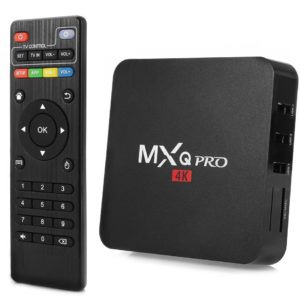

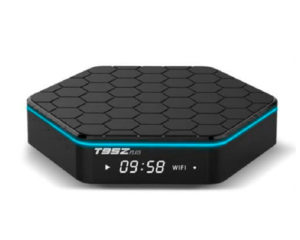

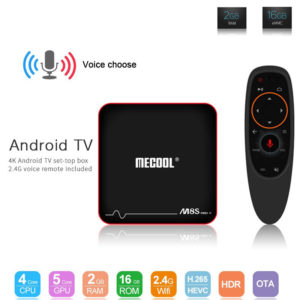

• В виде бокса. Этот тип приставок снаружи очень припоминает стандартный компьютер (только еще наименьшего размера) и обладает всеполноценным набором интерфейсов: HDMI, разъемы звуковой карты, несколько USB-слотов, подключение к Ethernet, microSD-разъем и даже AV-тюнер.

Область использования TV-приставок может быть такая:

1. Замена стационарному ПК. Эти устройства отлично управятся с рутинными задачками по типу Интернет-серфинга, просмотра почты и даже редактированием обычных документов. Тут следует держать в голове, что для OC Android и микропроцессоров на ARM-архитектуре уже издавна выходит ПО, на сто процентов замещающее обычное «компьютерное». В случае когда рассматривается этот пункт, нужно уделить повышенное внимание мощности микропроцессора, число ядер должно быть более 4, способности установки наружной карты памяти — более 256 Гб. Следует увидеть, что планки ОЗУ в 2 Гб будет полностью довольно. Также такую комплектацию можно оснастить Блютуз, мышкой и клавиатурой.
2. ТВ-приставка. Способности тут просто громадны, можно сразу скооперировать декодер каналов с вышки телерадиовещания, подключить IPTV-плеер, также просматривать передачи через спец приложения, которые ретранслируют поток. Стандартно внедрение интегрированных видео- и аудиоплееров. Следует увидеть, что ОС-приставки обычно имеют два типа внешнего облика: стандартный и малый, удачный для управления с помощью ПДУ. Для реализации всех перечисленных выше функций нужно направить внимание на возможность вывода видео в UHD-качестве (мощнейший GPU), наличие тюнера, высококачественного звука, также на интегрированный Ethernet со скоростью передачи данных более 1 Гбит/сек (полезно для IPTV). Оперативка снова же в районе 2-3 Гб.
3. Игровая консоль-эмулятор. Если избрать восьмиядерный GPU + CPU, 4 – 8 Гб ОЗУ и дополнить все это SD-памятью 16-го поколения, разместив в малогабаритном корпусе с пассивным остыванием, получится очень хорошая игровая станция. На веб-сайтах (таких, как Aliexpress) можно отыскать огромное количество обычных джойстиков узнаваемых брендов консолей с USB-интерфейсом, а на ресурсах (4PDA.ru) – неограниченное количество эмуляторов. Стоит согласиться, что за сумму около 5000 рублей очень хорошо получить в распоряжение 8-ми и 16-тибитные ретро-игры с возможностью переключиться на гейминг в xBox либо PS.

Что делать, если у ТВ-приставки слабенький сигнал вай фай

Время от времени случается, что высочайшая скорость доступа в Веб не нужна, а на первом месте стоит конкретно ее мобильность и эстетическая составляющая: отсутствие вечно путающихся проводов. При всем этом возможно окажется, что сигнал очень слабенький, есть два способа диагностики и устранения подобного рода заморочек:

• Программно-аппаратный. Следует держать в голове, что устройств с выходом через беспроводной интерфейс с каждым деньком становится все в большей и большей степени, а ширина полосы не изменяется, потому могут появляться коллизии и падение скорости. Дабы как-то избежать таковой ситуации, нужно сходу выбирать приставку и роутер с возможностью вещания на частоте 5 ГГц. Если оборудование уже куплено, и в нем нет таковой функции, необходимо зайти в опции маршрутизатора, раздел «WiFi» и направить внимание на метод выбора каналов. По способности произвести сканирование спектра (к примеру, с помощью программы «WiFi Analyzer»), отыскать самую свободную полосу (обычно их от 1 до 13), и установить ее как основную на обоих устройствах.
• Аппаратно-пространственный. На распространение радиоволн может оказывать влияние не только лишь наличие стенок и их толщина, но и материал, из которого они изготовлены. К примеру, некоторые тонкие (10 см) перекрытия армируют частыми прутьями либо вообщем сетью Рабица. Возникнет эффект клеточки Фарадея, куда радиоволны гигагерцового спектра просто-напросто не проникнут. Более того, неплохим поглотителем сигнала является дерево, потому помехой может стать обыденный шкаф либо комод. В таком случае нужно находить точку помещения, откуда роутер будет очень покрывать требуемую зону (с учетом отраженных волн), а в потребителе должна быть установлена WiFi-антенна для приставки.

Как верно избрать дополнительную антенну для вай фай приставки

Для того дабы хорошо избрать антенну, нужно обусловиться с постановкой задачи:

1. Коэффициент усиления. Как ни удивительно, но для огромных частот также работает правило: чем больше мощность, тем больше и размер. Потому, дабы не портить внешний облик «бандурой», необходимо хотя бы малость представлять о количественной характеристике ослабления сигнала. Дальше подвергнутся рассмотрению примеры утрат в случае применения антенны со сферическим излучателем. Так, для дерева шириной 5 дюймов (12,7 см) это 10 dbi, для стенок из гипса\кирпича\бетона от 15 до 30 см – в среднем от 15 до 20 dbi, железобетонный блок 30 см – от 25 до 30 dbi, стекло без тонировки\с тонировкой – 3\8 dbi. Таким макаром, можно высчитать количество утрат на участке распространения сигнала и обусловиться с выбором подходящей антенны.
2. Диаграмма направленности. Она может быть узконаправленная, секторная либо всенаправленная. От этого зависит форм-фактор антенны, последняя самая малогабаритная и ей отдают предпочтение снутри квартир. 1-ые две обычно имеют впечатляющие размеры и применяются вне помещений, к примеру, для соединения ТВ-приставки в гостевом доме с точкой доступа в главном здании, расстояние между которыми более 100 метров (база отдыха).

С помощью этих 2-ух характеристик без усилий может быть подобрана дополнительная WiFi-антенна для телека либо ТВ-бокса. Также следует привести определенные примеры, в средней квартире довольно применять штырьковые антенны, оборудованные переходником на SMA-разъем и коэффициентом усиления 3 dBi либо 8 dBi. Наружные направленные антенны лучше выбирать с усилением более 23 dBm.

Подключение дополнительной вай фай антенны к ТВ-приставке либо телеку

Вообщем говоря, обычно в критериях домашней сети дополнительная вай фай антенна для ТВ либо приставки конкретно на потребителя не устанавливается, если у него нет нужного разъема. В таком случае усиливающий сигнал элемент вкручивается в маршрутизатор на место штатных излучателей. Но если этого недостаточно, можно произвести маленькую модификацию.

Внимание! Не имея хотя бы простых способностей работы с электронными компонентами и паяльной станцией все нижеизложенное повторять очень не рекомендуется! Отсутствие теоретической и практической подготовки может привести не только лишь к выходу оборудования из строя, но и к недлинному замыканию!

• WiFi-антенна, которая применяется для приставки. Прежде всего нужно разобрать корпус, открутив крепежные болты. На материнской плате нужно отыскать микросхему WiFi-модуля, а вблизи с ней – выход на встроенную антенну. Он может быть как распаян, так и иметь разъем IPX (с приобретенной антенной должен поставляться кабель-переходник SMA – IPX). В крышке корпуса, в подходящем месте, сверлится отверстие под SMA, разъем должен плотно сесть на резьбовое соединение и застопориться контргайкой. Штатная вай фай рамка отпаивается (либо отсоединяется), и на ее место припаивается экран и центральная жила кабеля-переходника. Приставка собирается назад, устанавливается наружняя антенна и устройство врубается.

• Wi Fi-антенна для телека. В данном случае телек в эталоне обязан иметь гнездо SMA, в неприятном случае топология внутренних частей может не позволить расположить «кастомный» разъем. Но в любом случае можно выполнить выносное устройство, для этого пригодится длиннющий провод-переходник SMA -IPX, который также припаивается на центральную плату ТВ (очень осторожно, телек – очень непростая электронная конструкция), будучи за ранее продетым через просверленное в задней крышке отверстие. После закручивания антенна может быть закреплена на постороннем кронштейне либо на корпусе с помощью обоестороннего скотча, или термоклея.

Заключение

Как видно, смарт ТВ либо цифровые приставки – хороший выбор для организации домашнего досуга. При всем этом, невзирая на их конструктивную сложность, все таки, является вероятным заносить в них такие дополнения, как массивные усилительные антенны. Это позволяет в значимой мере расширить зону покрытия связи и прирастить скорость передачи данных.
