Направление линий магнитного поля тока находится в зависимости от направления тока в проводнике. Убедимся в этом, проведя следующий опыт. Мы знаем, что магнитные стрелки обычно ориентируются, демонстрируя направление магнитных полюсов Земли. Пропустим по прямому проводнику ток. Поднесем магнитную стрелку под прямой проводник. Ее ориентация изменяется. Она ориентирована перпендикулярно проводнику, вдоль которого движутся заряженные частички. фПоменяем полярность. Сейчас ток течет в обратном направлении. Магнитная стрелка опять размещается перпендикулярно проводнику, но направление северного полюса поменялось так же на обратное. Сейчас расположим проводник так, дабы он был ориентирован на нас. Направление магнитных линий вокруг проводника создаст такую картину. Так как ток ориентирован от нас, то по правилу стрелы, мы лицезреем оперение. Магнитные полосы ориентированы по часовой стрелке. Если ток ориентирован к нам, то по правилу стрелы мы лицезреем острие. Магнитные полосы ориентированы против часовой стрелки. Существует правило, при помощи которого просто научиться найти зависимость между направлением тока и направлением магнитных линий. Это правило получило название правило Буравчика либо правило правого винта. Если направление поступательного движения буравчика совпадает с направлением тока в проводнике, то направление вращения ручки буравчика совпадет с направлением линий магнитного поля тока. Фактически все саморезы, винты и гайки закручиваются по часовой стрелки (так именуемый правый винт). Это обосновано тем, что большая часть обитателей планетки правши, и конкретно правой рукою закручивать удобнее по часовой стрелке. Буравчик движется вперед, если мы вращаем его по часовой стрелке. Означает, если ток движется вперед, то магнитные полосы так же ориентированы по часовой стрелке. Буравчик движется в обратную сторону, если мы вращаем его против часовой стрелки. И если ток движется в обратную сторону, поэтому, магнитные полосы так же ориентированы против часовой стрелки. Если мы желаем найти направление тока в соленоиде, то можно пользоваться еще одним мнемоническим правилом, его именуют правилом правой руки. Если обхватить соленоид правой ладонью так, что направление 4 пальцев совпадает с направление тока, то отставленный большой палец указывает направление линий магнитного поля снутри соленоида. Полосы магнитного поля выходят из северного полюса магнита, а входят в южный. Поэтому, в том месте, где находится большой палец правой руки, так же находится северный полюс магнита. О том, что картина магнитных линий идентична с полосовым магнитом, мы уже демонстрировали ранее. Разглядим несколько примеров. Какое направление имеет ток в проводнике, направление силовых линий магнитного поля которого обозначено стрелками? Воспользуемся правилом буравчика. Вращаем ручку буравчика в направлении обозначенном на рисунке, он движется на лево, поэтому, ток так же ориентирован на лево.
Обусловьте, как размещены магнитные полюсы соленоида, присоединенного к источнику тока.
Вспомним, что у аккума больший штришок указывает положительную клемму, наименьший — отрицательную. Укажем направление движения силы тока в цепи и витках соленоида. За направление тока в цепи выбрано направление от плюса к минусу.
Третье, воспользуемся правилом правой руки. Направим четыре пальца правой руки по направлению движения тока в витках соленоида, направление огромного пальца указывает направление магнитных линий, означает северный полюс магнита. Южный полюс будет с обратной стороны.
Магнитное поле электрического тока. Правило буравчика
Вы уже понимаете, что вокруг проводника с током существует магнитное поле. Исследуем это поле при помощи стальных опилок. Для этого проводник пропустим через лист картона перпендикулярно его поверхности, насыплем на картон стальные опилки и пустим через проводник электрический ток. В магнитном поле проводника опилки намагнитятся и воссоздадут картину линий магнитной индукции магнитного поля прямого проводника с током — концентрические круги, обхватывающих проводник. Как найти направление магнитных линий?
Знакомимся с правилом буравчика
Расположим вблизи с проводником несколько магнитных стрелок и пустим в проводнике ток — стрелки оборотятся в магнитном поле проводника. Северный полюс каждой стрелки укажет направление вектора индукции магнитного поля в данной точке, а поэтому, и направление магнитных линий этого поля.
С конфигурацией направления тока в проводнике поменяется и ориентация магнитных стрелок. Это значит, что направление магнитных линий находится в зависимости от направления тока в проводнике.

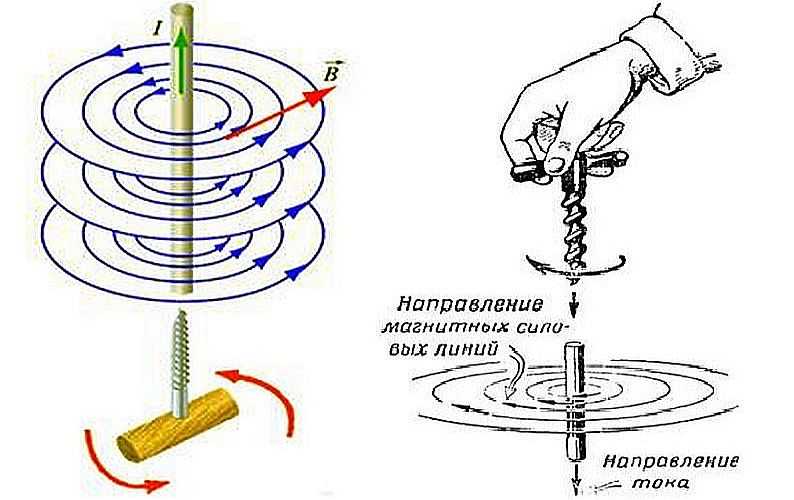

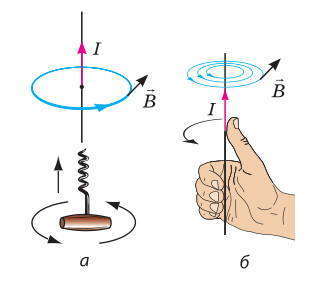

Понятно, что определять направление линий магнитной индукции при помощи магнитной стрелки неловко, потому применяют правило буравчика: если вкручивать буравчик по направлению тока в проводнике, то направление вращения ручки буравчика укажет направление линий магнитного поля тока.
Если навести большой палец правой руки по направлению тока в проводнике, то четыре согнутых пальца укажут направление линий магнитного поля тока.
Выясняем, от чего зависит модуль индукции магнитного поля проводника с током
Вспомните: магнитное действие проводника с током первым нашел Г. Эрстед в 1820 г. А вот почему это открытие не было изготовлено ранее? Дело в том, что с повышением расстояния от проводника магнитная индукция сделанного им магнитного поля существенно миниатюризируется. Итак, если магнитная стрелка размещена не поблизости проводника с током, магнитное действие тока практически неприметно.
Магнитная индукция находится в зависимости от силы тока: с повышением силы тока в проводнике магнитная индукция сделанного им магнитного поля возрастает.
Изучаем магнитное поле катушки с током
Смотайте изолированный провод в катушку и пустим в нем ток. Если сейчас вокруг катушки расположить магнитные стрелки, то к одному торцу катушки стрелки возвратятся северным полюсом, а ко второму — южным. Итак, вокруг катушки с током существует магнитное поле.
Как и полосовой магнит, катушка с током имеет два полюса — южный и северный. Полюса катушки размещены на ее торцах, и их просто найти при помощи правой руки: Если четыре согнутые пальцы правой руки навести по направлению тока в катушке, то отогнутый на 90 ° большой палец укажет направление на северный полюс катушки, другими словами направление вектора магнитной индукции снутри катушки.
Сопоставив магнитные полосы неизменного полосового магнита и магнитные полосы катушки с током, увидим их необычное сходство. Отметим: магнитная стрелка, подвешенная катушка с током и подвешен полосовой магнит ориентируются в магнитном поле Земли идиентично.
Подытоживаем
Вокруг проводника с током существует магнитное поле. Магнитная индукция поля, сделанного током, миниатюризируется с повышением расстояния от проводника и возрастает с повышением силы тока в проводнике.
Направление линий магнитной индукции магнитного поля проводника с током можно найти при помощи магнитных стрелок либо при помощи правила буравчика.
Катушка с током, как и неизменный магнит, имеет два полюса. Их можно найти при помощи правой руки: если четыре согнутых пальцы правой руки навести по направлению тока в катушке, то отогнутый на 90 ° большой палец укажет направление на ее северный полюс.
Тестовые задания по теме "Магнитное поле тока. Правило буравчика"
методическая разработка по физике (9 класс) на тему
1.Магнитное поле создается (ответ укажите в тетради):
А) перемещающимися заряженными частичками
Б) недвижными заряженными частичками
В) неизменными магнитами
2. Укажите верный вариант расположения линий магнитного поля у прямого проводника с током. Зарисуйте верный вариант в тетради
3. Укажите верный вариант расположения линий магнитного поля снутри магнита/соленоида. Зарисуйте верный вариант в тетради
4. В какой точке (А, Б, В) магнитное поле слабее? (ответ укажите в тетради)
5. На каком рисунке верно обозначено направление линий магнитного поля прямого проводника с током? Зарисуйте верный вариант в тетради
6. В какой точке (А, Б, В) магнитное поле посильнее? (ответ укажите в тетради)
7. Укажите направление тока ( если к нам точка посреди, если от нас – крестик посреди) в проводнике, если понятно, что полосы магнитного поля ориентированы против часовой стрелки. (Набросок должен быть в тетради)
8. Укажите направление линий магнитного поля в проводнике, в каком ток ориентирован к нам. (Набросок должен быть в тетради)
