В мультиметре в очередной раз разрядилась “крона”.
Утомился брать потому решил собрать преобразователь напряжения, чтобы запитать устройство от 1-го пальчикового аккума.

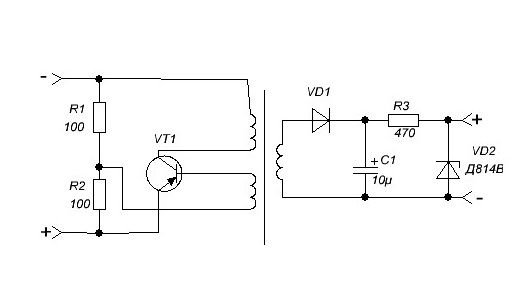

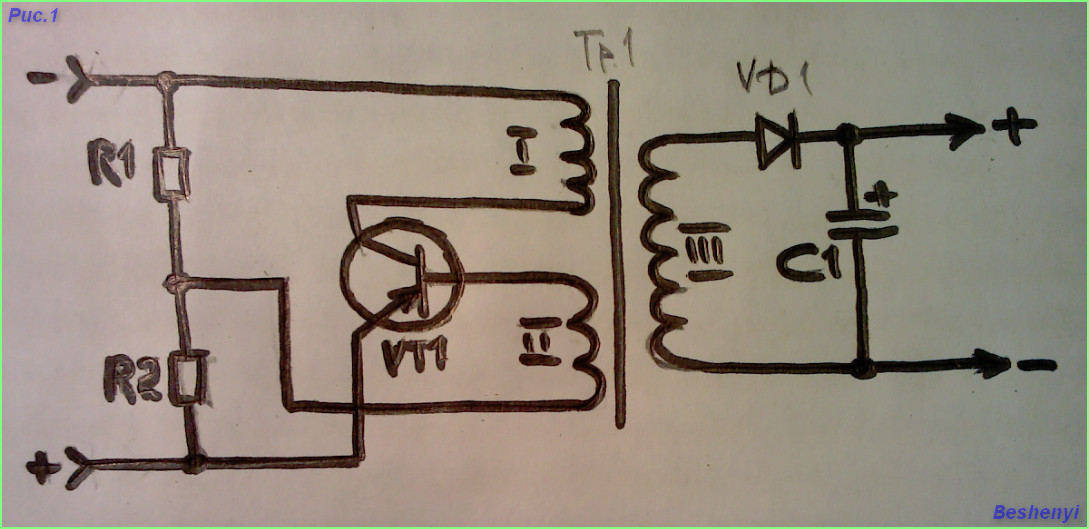

Схему отыскал в инэте (рис.1), детали использовал те, которые попали под руку:
Доработанная схема.
Трансформатор взял со спаленной зарядки от мобильного, удалил имеющиеся обмотки и намотал новые. Провод нашелся поперечником 0,5 мм.
Обмотка 1 содержит 2 витка,
обмотка 2 содержит 5 витков,
обмотка 3 содержит 20 витков.
Резисторы R1 и R2 по 100 Ом,С1 от 10 до 100 мкФ.
С1 и диодик VD1 Все от той же неисправностй зарядки.
Транзистор VT1 так же не критичен: KT814-819, KT805 и даже KT315 (пробовал).
Естественно, если транзистор оборотный проводимости, то необходимо поменять полярность питающего напряжения на оборотную.
Я отыскал мощнейший KT837 ( для большей надежности).

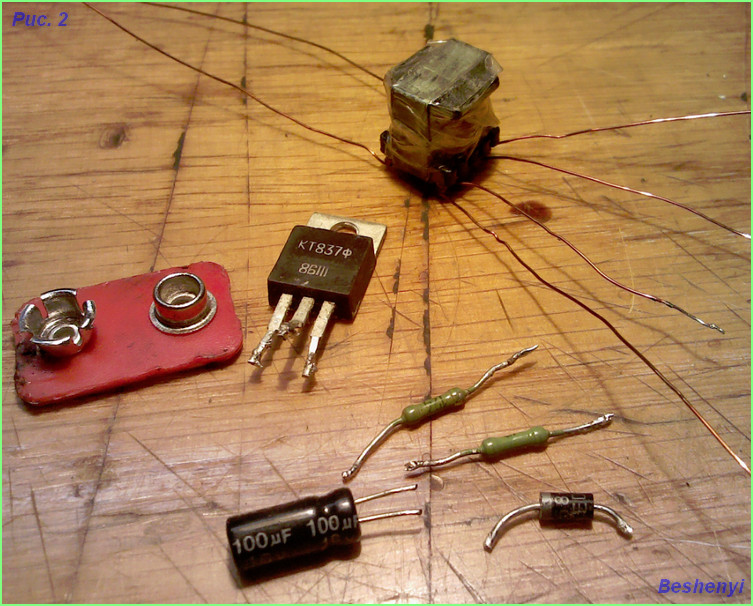

Намотаный трансформатор и все нужные детали видно на рисунке 2:

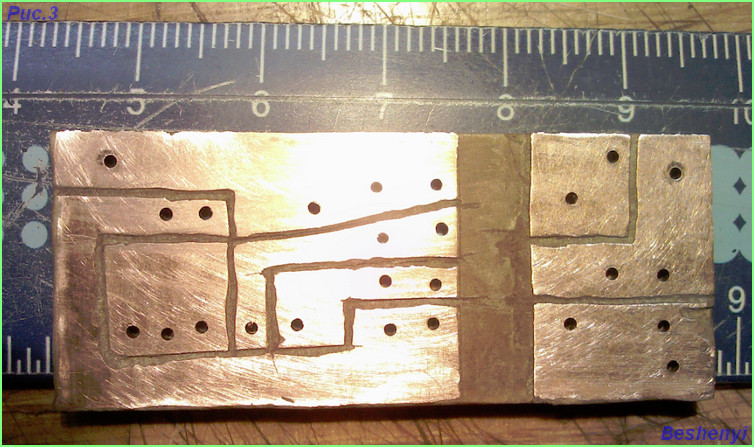

Сварганил плату при помощи резачка, то-есть без травления (рис.3), благо места в мультиметре предостаточно, потому с размером сильно не заморачивался:

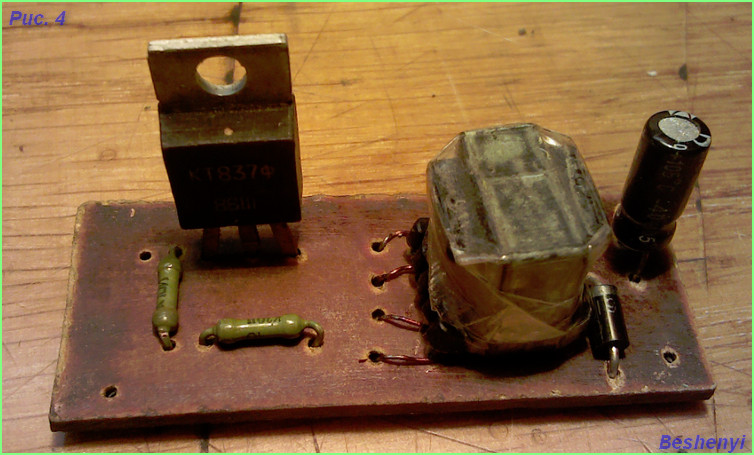

Собрал (рис.4), подал питание и все заработало. Если не запускается, необходимо поменять местами выводы обмотки 1 трансформатора:

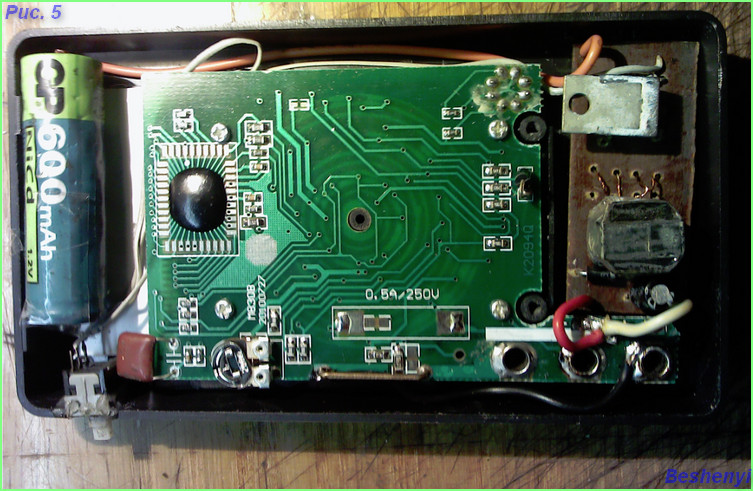

Смонтировал все в корпус мультиметра (рис.5), поставил кнопку включения питания и все:
И для вас желаю успешно повторить конструкцию.
С ув.Beshenyi.
ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ НА 9 ВОЛЬТ

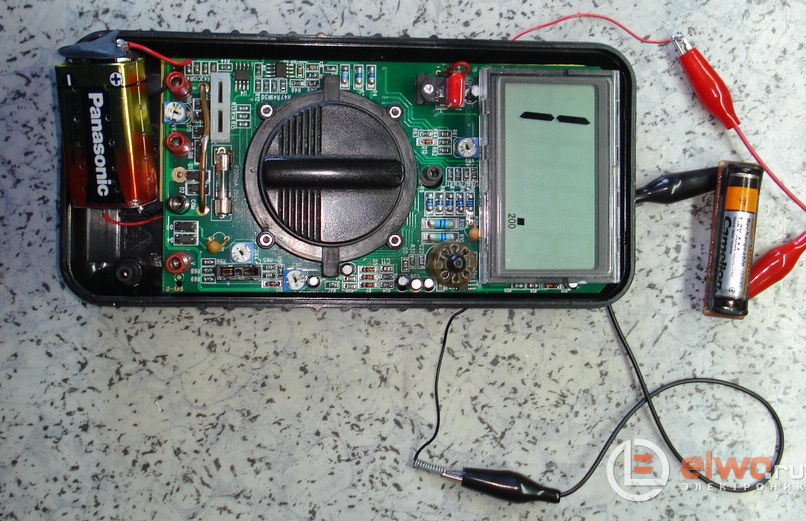

1-ая статья датирована маем 2016 года, когда собран данный преобразователь напряжения. Реализация этого проекта было делом принужденным, надоело разбирать корпус мультиметра для зарядки аккума, ну и аккумулятор значительно поизносился, следовало помыслить о его подмене либо о чём-то другом. Избрал «другое», а это дело новое – неосвоенное, потому спаял простенькую схему преобразования напряжения на куске обыденного картона и воткнул в отсек питания мультиметра. совсем без всяких иллюзий и лишних ожиданий. Подробности поглядеть можно тут – «обычной преобразователь напряжения»

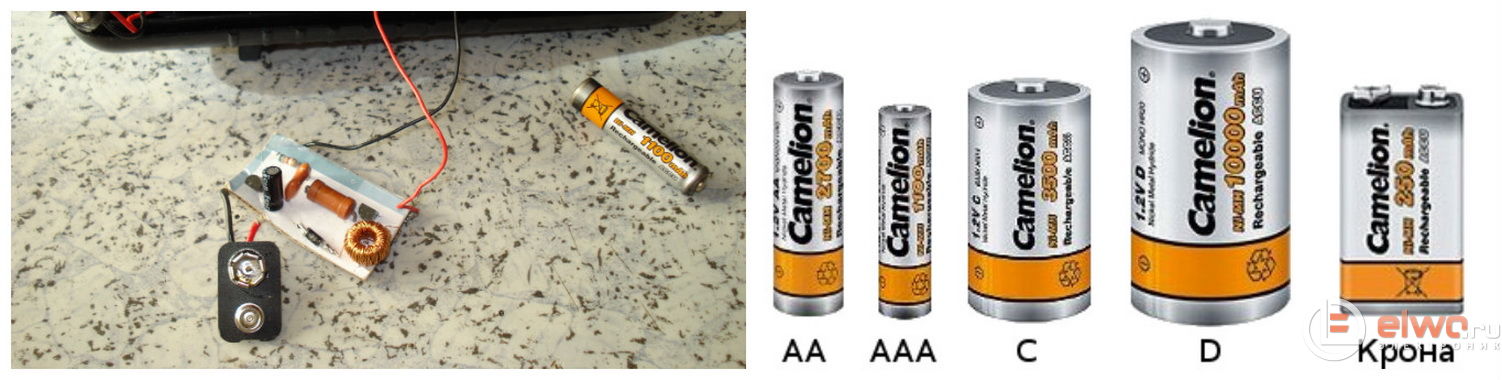

К тому же был дополнительный аспект не в пользу схемы, заместо батарейки 1,5 В запитал её от аккума 1,2 В да ещё формата ААА. Даже зрительно понятно, что самый слабенький вариант. Таковой выбор сделал по двум причинам: 1-ая – такие батареи имелись в наличии да ещё и пылились без дела, 2-ая и основная – подходящее место для установки нашлось конкретно для такового типоразмера аккума.
Схема

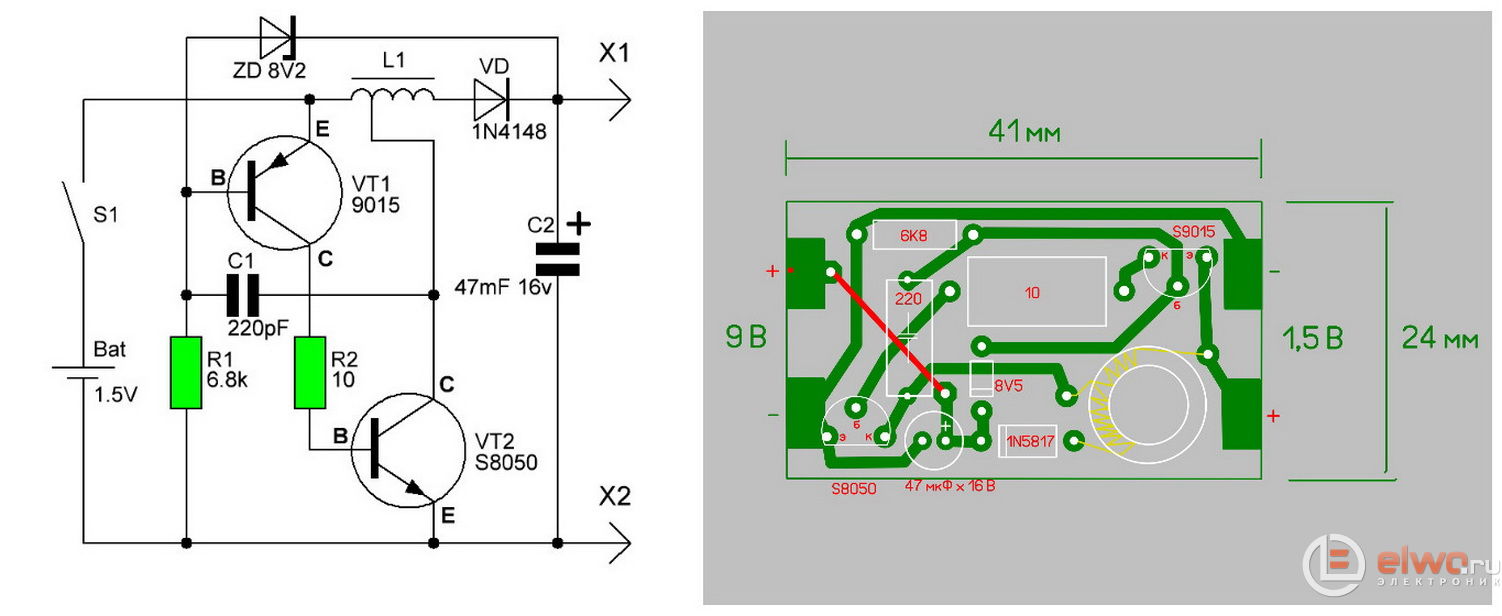

За прошедший, без малого, год было довольно времени, дабы оценить преобразователь и как устройство вообщем, и определенную собранную схему а именно, и привнесённое дополнение в конструкцию включения питания мультиметра (установка дополнительной кнопки включения питания от аккума к преобразователю параллельно штатной, для работы с ней в тандеме). Буду краток – как юзер доволен полностью всем, с одной малеханькой обмолвкой. Дело в том, что для включения мультиметра штатную кнопку приходилось жать два раза – для устранения было нужно открыть корпус мультиметра и выполнить регулировку нажимного штока дополнительной кнопки. Но за прошлые годы использования мультиметром так достало лазить в его внутренности, что был согласен в течении всего сих пор быстренько два раза щёлкать штатной кнопкой ибо всё остальное было так органично, что слов нет. Аккума хватало минимум на неделю, по мере надобности замена выполнялась в течении 15 секунд, если не торопясь. Но то, что дело необходимо довести до конца всегда помнил и вот, в конце концов, сподобился. Извлёк временную платку и смотря на неё, не меняя имеющейся схемы, нарисовал в Layout интегральную схему.

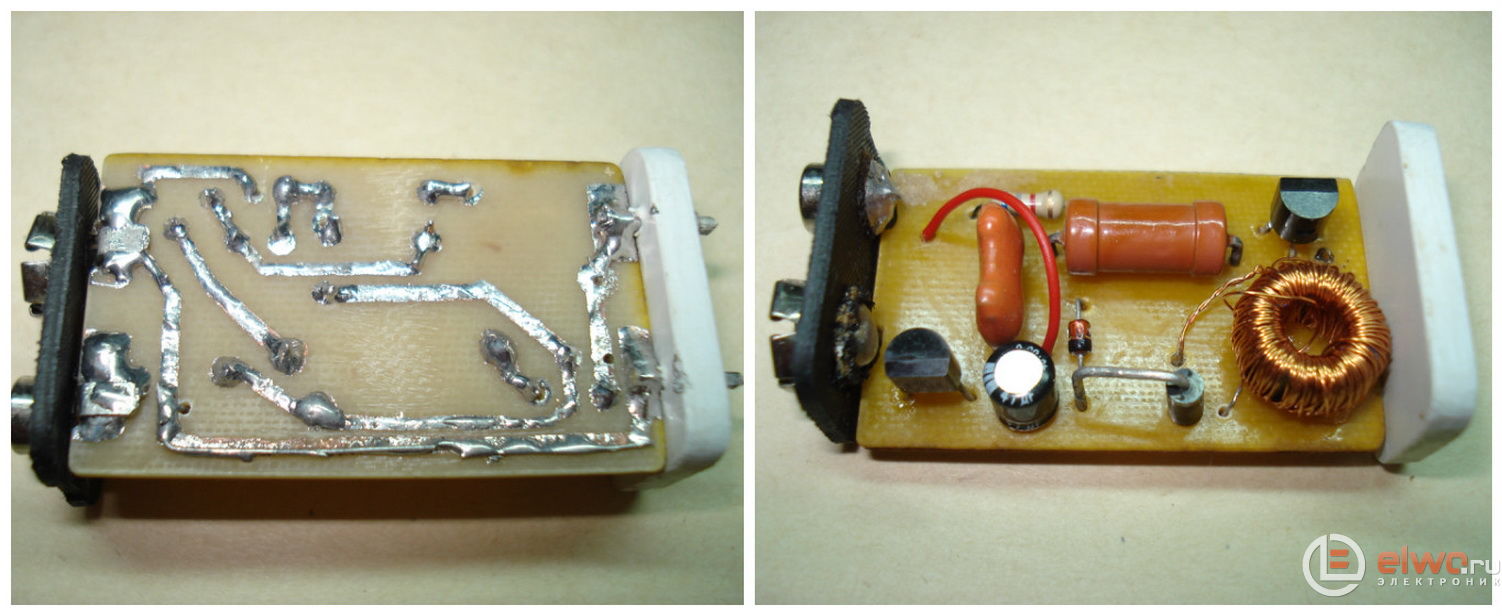

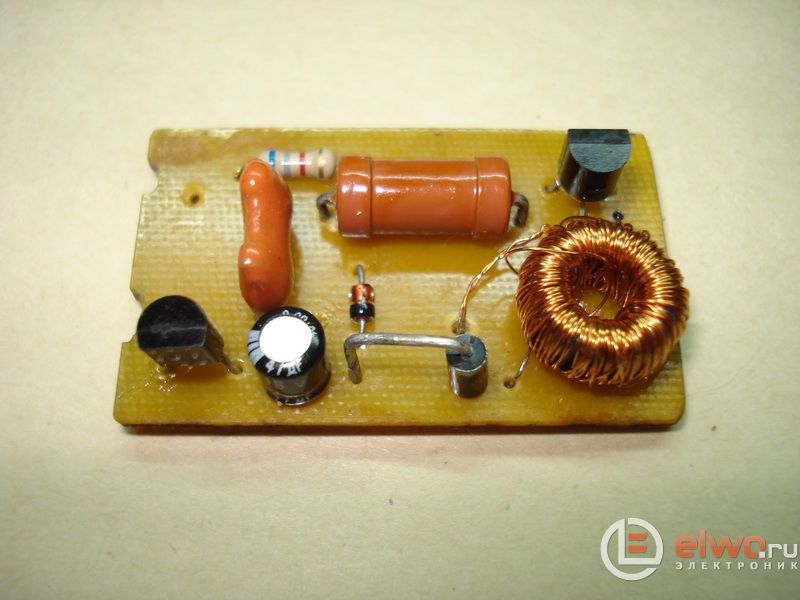

Распечатал, перевёл набросок на фольгированный текстолит, протравил и перенёс на полученную интегральную схему все электронные составляющие. При изготовлении размеры печатной платы взял не под отсек питания, а под корпус, выполненный из батарейки типа «Крона». Места несколько гораздо меньше, зато какое удобство и законченность конструкции. Как сделать таковой корпус смотрите тут («Корпус электронного устройства из батарейки»).
В согласовании с намерениями, клеммную колодку от «Кроны» и изготовленную заглушку, заместо штатного донышка, припаял к плате, используя для этого дополнительные железные элементы. Крепление вышло довольно надёжным, а всё совместно получило вид законченной конструкции.

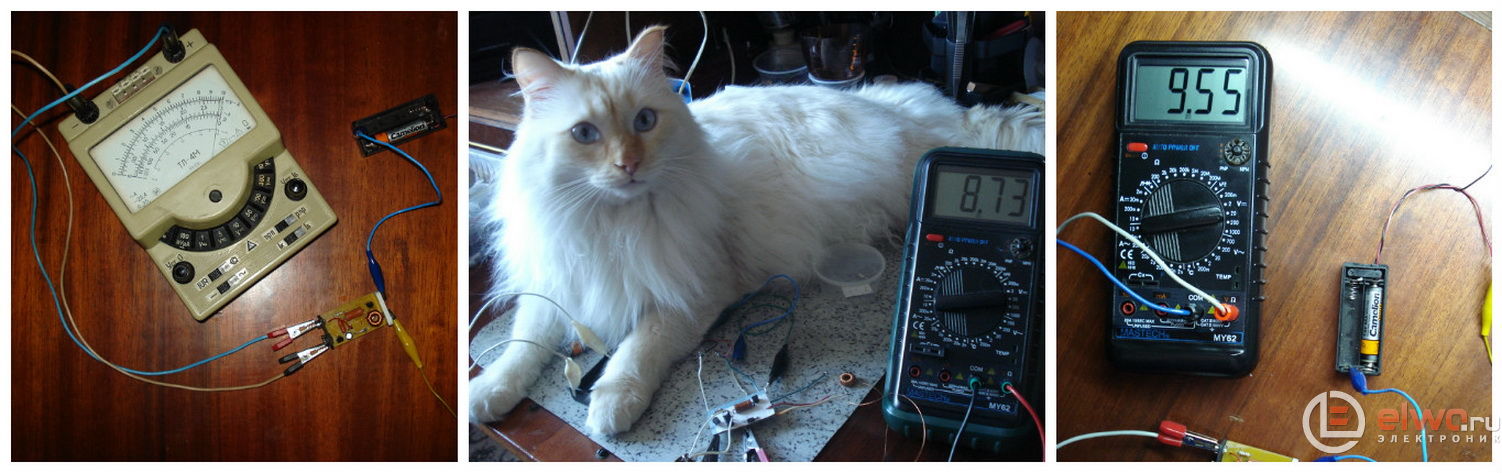

Произвёл пробное включение с замером выходного напряжения. В виду того, что мультиметр был разобран, сделал это с помощью ТЛ-4м. Стрелка показала практически 10 вольт. Не поверил, электронные составляющие те же, только плата другая. Как раз кстати сохранилось фото замера выходного напряжения ещё со времени сборки временной платы, тогда оно приравнивалось 8,7 В. Пришлось собирать мультиметр с питанием от кроны. Вправду выходное напряжение повысилось на 0,8 В. Да, верная интегральная схема не чета временной.

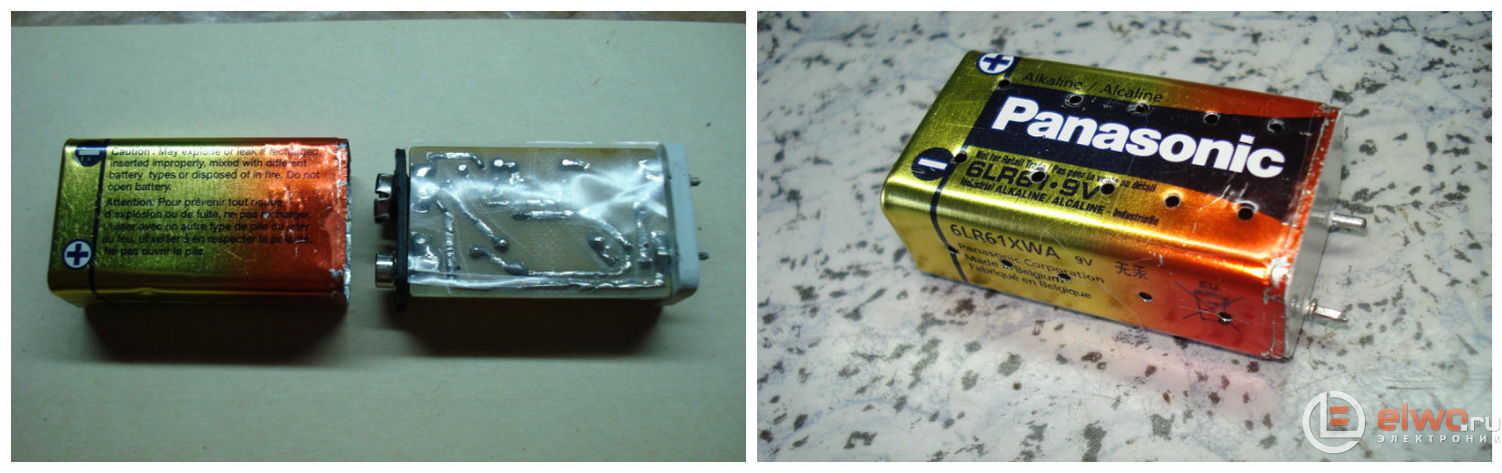

С питанием собственного мультиметра напряжением 9,5 вольт согласился и расположил собранную схему в оболочку, но перед этим уложил на печатные проводники изолирующую прокладку из толстого целофана. Наружняя оболочка сделана из совершенно узкой жести вот и нету на неё надёжи, во избежание недлинного замыкания прокладка пусть будет. Преобразователь вполне готов к эксплуатации.
Перед сборкой мультиметра сделал пробное включение и как раз кстати, кнопка включения снова востребовала двойного нажатия и напомнила о нужной регулировке. А так устройство работал нормально.
Установка

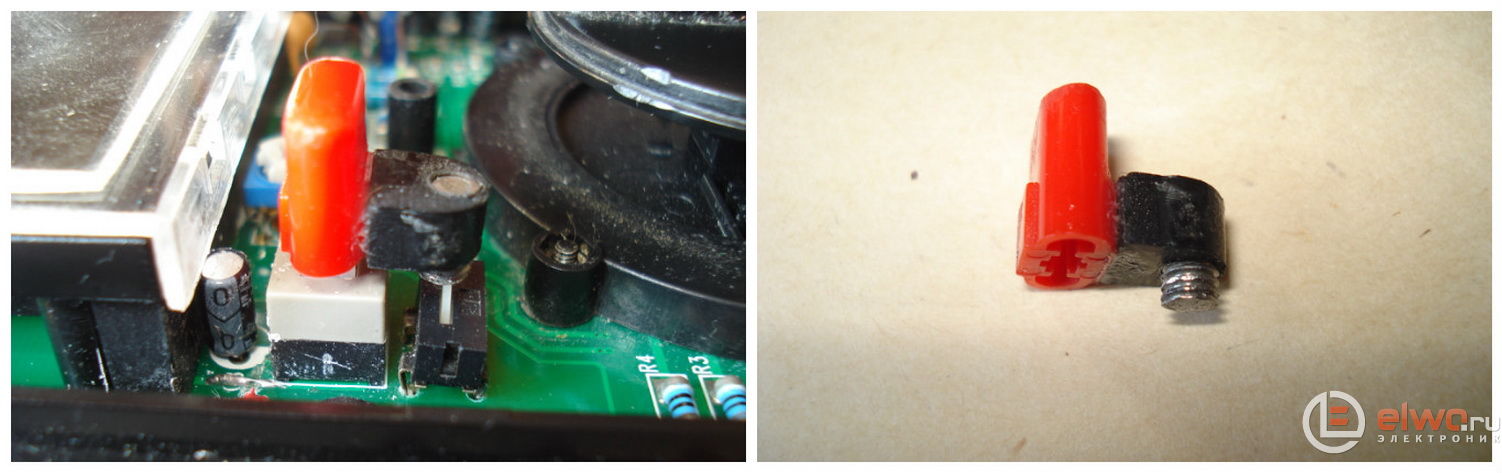

Регулировка заключалась в том, что было нужно снять основную кнопку и находящийся на ней «прилив» с размещённым снутри винтообразным штоком нажатия кнопки включения подачи питания на преобразователь с аккума 1,2 В, и повернуть винт на пол оборота против часовой стрелки, другими словами выкрутить – прирастить длину штока. Сейчас включение преобразователя стало происходить на миг ранее и соответственно включение мультиметра стало штатным (с первого нажатия).
А в доказательства собственного ИМХО, что замена аккума размещенного с наружной стороны корпуса измерительного устройства еще более презентабельна, чем его зарядка при расположении снутри, приглашаю поглядеть малюсенькое видео демонстрации этого процесса. Прошу направить внимание, что конкретно сама замена продолжаться 15 секунд (в рабочем порядке составляет 5).
