Розетка для стиральной машины в ванной

Розетки гидрозащищенные нельзя устанавливать в любом месте.

Очень длительно размещение электророзеток в ванных и санузлах было запрещено. Это было прописано в приложениях ПУЭ. Требования существенно поменялись с течением времени, после этого размещение розеток в ванных и санузлах стало вероятным, хоть и с некоторыми поправками.

Требования ПУЭ, гост и рассредотачивание санузла на зоны.

Согласно требованиям, есть определённые места в санузле, где вероятна установка розеток. Поэтому, очень принципиально сразу отметить в планах помещения размещение ванной, душевой, раковины либо унитаза (любого элемента санузла с подводкой к нему воды).

«Зона 0» — это хоть какое место в санузле, где запрещено располагать розетки. В «зоне 0» может быть внедрение только созданных для санузлов электроприборов с напряжением, не превосходящим 12В и защитой от воды.

• «Зона 1» размещается вертикально от «зоны 0». Тут также запрещено располагать розетки, но разрешено устанавливать приборы освещения с защитой IP-x5 (класс защиты электроосветительных устройств, которые можно применять неопасно, если на устройство не попадает вода). В данной зоне разрешено ставить бойлеры, но, как указывает опыт, их установка в данной зоне санузла будут мешать комфортабельному использованию.
• «Зона 2» — размещается горизонтально, на 60 см от «зоны 1». Тут также запрещено располагать розетки. Но, можно ставить электроприборы с защитой IP-x4 (класс защиты предполагает неопасное внедрение электроустройств в среде, аналогичной дождику). Размещение этой зоны привязано к наличию, либо же отсутствию перегородки между душевой и остальным санузлом. В случае наличия перегородки, «Зона 2» считается окружностью с радиусом 60 см с центром в последней точке перегородки.
• «Зона 3» — размещается в 2,4 метрах от «зоны 2» и считается неопасной ввиду удаления от источника воды.

Тут разрешается установка розеток 220 В с защитой IP-x4 (защищённые от брызг воды).

Как мы лицезреем, если между душевой и раковиной запрещено устанавливать розетки. Вероятна только установка бойлера, если он или питается впрямую от сети, или же подключён в розетку в «зоне 3». Подсветка зеркала должна применять лампы с напряжением, не превосходящим 12В.

Запрет на размещение розеток идёт не до потолка. Высота хоть какой из обрисованных выше зон — 2,25 м. Т.е. если высота потолка в санузле — в 2,5 м, то размещение розеток может быть и над зоной 1, но на высоте 2,3 м. Проводка также должна быть размещена в 15 см от потолка.

Дополнение
Если следовать данным правилам, то можно воплотить всё, согласно нормам ПУЭ. И это существенно помогает в случае маленького санузла, когда розетки нужны для бойлера и стиральной машинки.

Систематизация розеток по степени защищённости

При размещении розеток в нужной зоне в согласовании с нормами ПУЭ и правилами размещения, всегда остаётся возможность попадания воды и конденсата, который всегда появляется в санузле. Поэтому, нужно подобрать для санузла розетки, защищённые от попадания воды.

Систематизация розеток по степени защищённости

Все розетки имеют маркировку эталона IP-XY. Заместо XY в маркировке применяются от 0 до 8. 1-ая цифра значит защищённость розетки от физических повреждений, 2-ая – уровень влагозащиты.

0 – Контакты без дополнительной защиты, в том числе и от брызг воды.
1 – Контакты защищены от брызг воды, парящих сверху.
2 – Розетка с защитой от воды, аналогичной маленькому несильному дождику, с наклоном брызг до 15°
3 – Розетка с защитой от воды, аналогичной сильному дождику, с наклоном брызг до 60°
4 – Розетка с защитой от брызг с всех направлений.
5 – Розетка с защитой от попаданий слабеньких струй воды.
6 – Розетка с защитой от попаданий сильных струй воды.
7 – Защита от краткосрочного погружения в воду на глубину до 1 метра.
8 –Водонепроницаемое устройство.

В санузле нужно устанавливать розетки и электроприборы со степенью защиты IP-x4 и выше.

Количество розеток в санузле и нормы проводки

Силовые розетки, в главном, питают только 3 устройства: бойлер, стиральную машину и фен, либо подобные устройства. Данные приборы, зависимо от модели, потребляют, в среднем, 1,5-3 кВт каждый. Естественно, в розетках санузла нередко применяют и электробритву и устройства для завивки, либо выпрямления волос. Их мощность невелика, но им нужны отдельные розетки.

Если подключение бойлера к сети реализовано впрямую (в некоторых моделях это – единственный вариант подключения), для него и стиральной машины нужны личные розетки. Лучший вариант – прокладка проводов основного щита (распределительную коробку запрещено устанавливать в санузле) до каждого устройства раздельно. Дополнительную розетку располагают вблизи с раковиной.

Количество устанавливаемых в санузле розеток не ограничено. Оно подбирается, исходя из количества и типа устройств, что будут употребляться.

Если мощность применяемых устройств отличается, сечение нужно подобрать, исходя из требований. Сечение проводов
Сечение проводов, для прокладки в санузлах берётся из расчёта: 2,5 мм² для розеток и 1,5 мм² для частей освещения . Для обрисованных выше устройств, этого будет довольно.

Согласно нормам ПУЭ, прокладку проводов нужно выполнить снутри стенок. Если провода прокладываются поверхностно – по стенкам, следует применять кабели с соответственной изоляцией и прокладывать их в гофрированной полиэтиленовой трубе. Воспрещается внедрение трубы из металла. При появлении недлинного замыкания, данная труба может привести к поражению током.

Защита: заземление, УЗО и разделительный трансформатор

В согласовании с нормами ПУЭ, по монтажу розеток в санузлах, в электропроект нужно как воплотить заземление и УЗО, так и применять разделительный трансформатор.

Заземление проводится ко всем розеткам в доме, либо квартире.

Данные меры защиты гарантируют защиту людей от воздействия фазы, что может показаться на наружных частях электроприборов .

В случае, появления перегрузки сети, выключатель автоматом отключит подачу питания.

Если возникнет ток утечки (если фаза замкнётся на железные элементы корпусов устройств, что подключены к розеткам с заземлением), выключатель автоматом перекроет подачу питания. Вероятны варианты реализации подключения УЗО без применения заземления. Но большая безопасность вероятна исключительно в случае, если ток утечки может уйти «в землю». Выключатель сработает при наивысшем токе в 30 мА и правильном выборе устройств защитных устройств системы. Если устройство станционарного подключения, то защиту УЗО ставить не надо, если же подключается через розетку — то непременно необходимо на ток утечки 30ма.

Ещё одно устройство применяется не так нередко, ввиду достаточных большой цены, как самого устройства, так и его установки. Это – обыденный трансформатор. Трансформатор не увеличивает и не понижает напряжение. Линия, которую питает трансформатор, не связана впрямую с общей цепью. Этот вариант неплох тем, что, даже при появлении тока утечки на железных частях корпусов электроприборов, при пробивании фазы, будет неопасным для людей.

Установка розеток в санузлах ничем не отличается от стандартной -в других помещениях. Необходимо только применять розетки с соответственной степенью влагозащиты. В случае закрытой проводки, нужно за ранее, в согласовании с нормами ПУЭ, решить где будут расположены розетки. В местах установки сверлятся места для установки подрозетников, а в стенке проштрабливаются – под проводку.

Также, в подрозетник нужно установить уплотнительную мембрану для дополнительной влагозащиты устанавливаемой розетки. Уплотнительная мембрана перекрывает конденсат, возникающий при нехороший вентиляции санузла, т.к. суппорт является точкой росы.

Уплотнительная мембрана для влагозащиты
Уплотнительная мембрана для влагозащиты

Обычно, в облицовке санузлов применяется кафельная плитка. и провода реализовывается «закрытой» — в за ранее вымеренных штробах стенок. После укладки кафеля, высверливается отверстие, для вывода провода и к нему подключается розетка.

В случае, когда нужно добавить дополнительные розетки уже после окончания отделочных работ, следует провести проводку «открытым» вариантом. Проводка в таком случае укладывается в гофротрубу, либо кабельный канал, в стенку забиваются дюбели и розетка устанавливается поверх плитки — саморезами.

Розетки – нужный атрибут любого санузла. Количество применяемых в санузле электроприборов обосновывает это. Верно высчитать место установки розеток с нужной степенью влагозащиты, в согласовании с нормами ПУЭ, и обеспечить защиту от поражения током – основная задачка.

Если данную задачку доверено воплотить постороннему электрику, то советуем поинтересоваться у него – как и в каких местах санузла он будет монтировать розетки. Если электрику всё равно куда их ставить, то стоит задуматься над уровнем квалификации данного «специалиста».

Обратитесь к спецам xiot.ru и мы разработаем вам детализированный проект хоть какой трудности в согласовании с ГОСТами и нормами ПУЭ.

Приобрести оборудование автоматизации Вы сможете в нашем магазине xiot-shop.ru

Больше нужных советов, обзоров, увлекательных статей, оборудования умных домов и новостей о нём Вы сможете отыскать на новостной страничке нашего веб-сайта , Ютубе и Инстаграм .​

Подробный гид по выбору и расположению розеток в ванной комнате

Электричество и водоснабжение — принципиальные нюансы комфортабельной жизни современного человека. И если с аква коммуникациями в ванной комнате все более либо наименее понятно, то проведение электричества вызывает массу вопросов.

А можно ли делать розетки в ванной?

В типовых домах с ремонтом от застройщика розеток в санузле обычно не предвидено — означает ли это, что тут они совсем запрещены?

Ранее вправду числилось, что розетки в ванной опасны, потому в древнем жилом фонде источники питания находится снаружи, неподалеку от входа в санузел. Сейчас поменялись и сами электрические приборы, и подход к строительству: современные ванные комнаты просторнее, означает воспользоваться электричеством в них безопаснее.

Устанавливать розетки в «мокрых» комнатах можно ! Но так как вода нехороший союзник электрического тока, делать это следует по всем правилам: приобретите особые кабели и розетки для ванной комнаты, изберите место для них по всем правилам.

Подробнее о том, как хорошо решить вопрос с проводкой в ванной, побеседуем в следующих разделах.

Для чего необходимы розетки?

Установка розеток в ванной существенно упрощает каждодневную рутину: в розетку ванной врубается стиральная либо сушильная машина, водонагреватель, электробритва, зубная щетка, фен и другие электроприборы.

При всем этом розетка для ванной комнаты, созданная для стиральной машины либо водонагревателя, устанавливается средством силовых линий. Если дом старенькый, лучше проложить кабель с отдельным УЗО (выключатель для самой розетки).

Бритва, плойка и другие устройства с наименьшими требованиями к проводке, могут подключаться стандартными двужильными проводами — хотя лучше применять кабели с заземлением.

Сколько розеток необходимо?

Так как спецы советуют сокрытый установка проводки для розеток в ванной, до работ либо вызовом электрика, следует найти четкое количество подходящих точек.

Дабы не ошибиться в расчетах, возьмите ручку и бумагу, запишите все устройства, которыми собираетесь воспользоваться в ванной.

Примерный перечень:

• стиральная машинка;
• принудительная вентиляционная решетка;
• водонагреватель;
• электрический полотенцесушитель;
• электробритва;
• электрическая зубная щетка;
• фен;
• плойка.

Следующим шагом в этом перечне необходимо выделить приборы, которые включены в сеть огромную часть времени либо повсевременно. Для них совершенно точно необходимы отдельные точки.

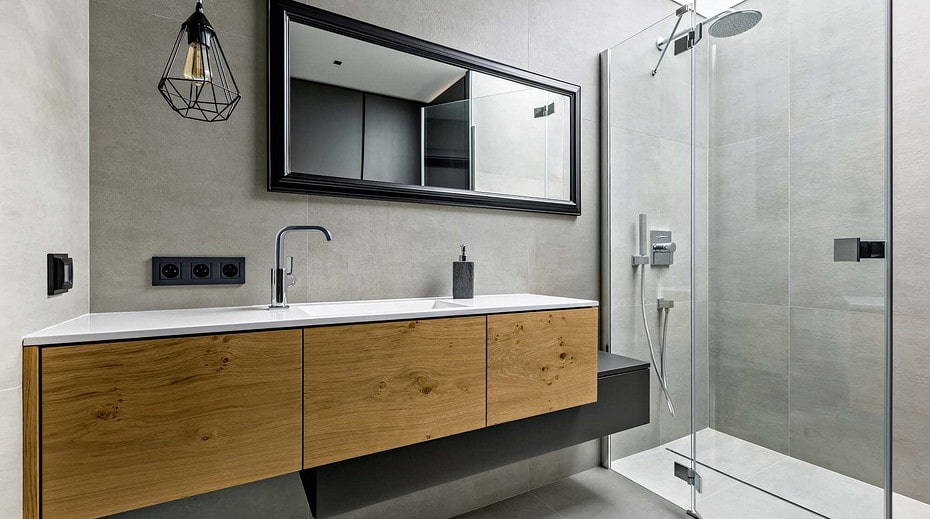

Остается обмыслить дополнительные выходы — к примеру, над столешницей. Отсюда можно будет запитать фен либо зарядку для электрощетки. В главном довольно 2-ух гнезд сверху, неподалеку от зеркала и 1-го для стиральной машины.

Где лучше расположить?

Размещение розеток в ванной комнате — принципный вопрос, который непременно следует изучить перед планированием помещения. Выбор правильной локации под отверстие делают, исходя из удаленности от зоны завышенной угрозы и расстояния от пола.

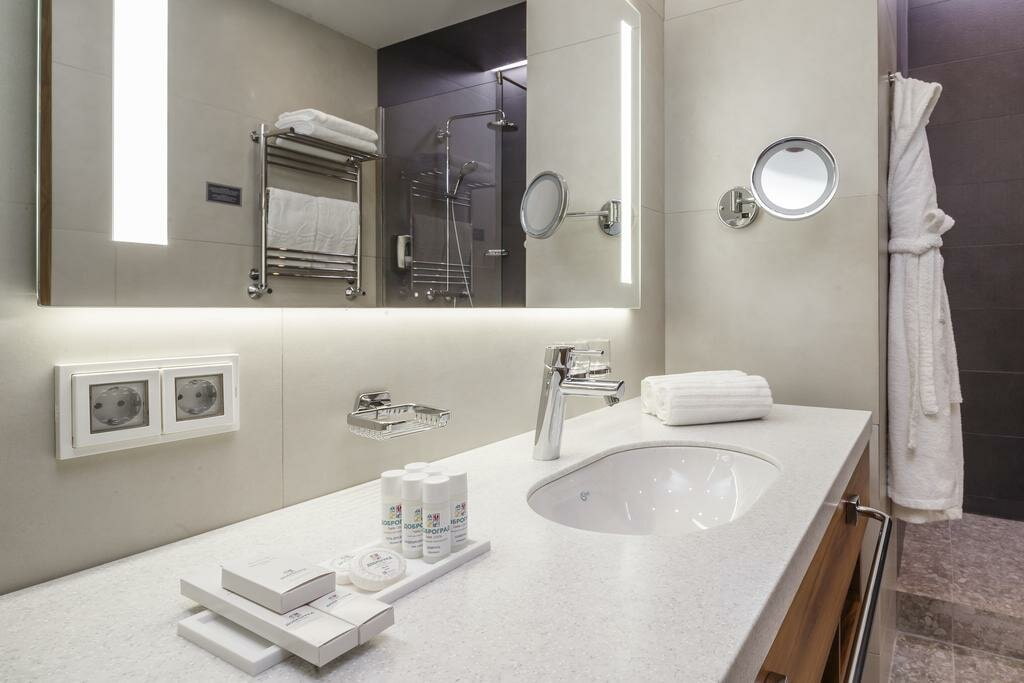

На рисунке модели со шторками над столешницей

Какие зоны подходят для установки?

Согласно ГОСТ Р 50571-7-701-2013, описанному в ПУЭ (правилах устройства электроустановок) хоть какой санузел делится на 4 зоны:

1. Зона 0 . Либо красноватая зона — сюда относится внутренняя часть ванны, раковины, душевой кабины. ГОСТ воспрещает размещение всех типов розеток в целях безопасности — напряжение в нулевой локации небезопасно для жизни.
2. Зона 1 . Размещается под раковиной либо сверху ванны. Монтировать выходы мощностью 220В по нормам тут также нельзя, но допускается подключение бойлера, классом не ниже IPX5, через автомат.

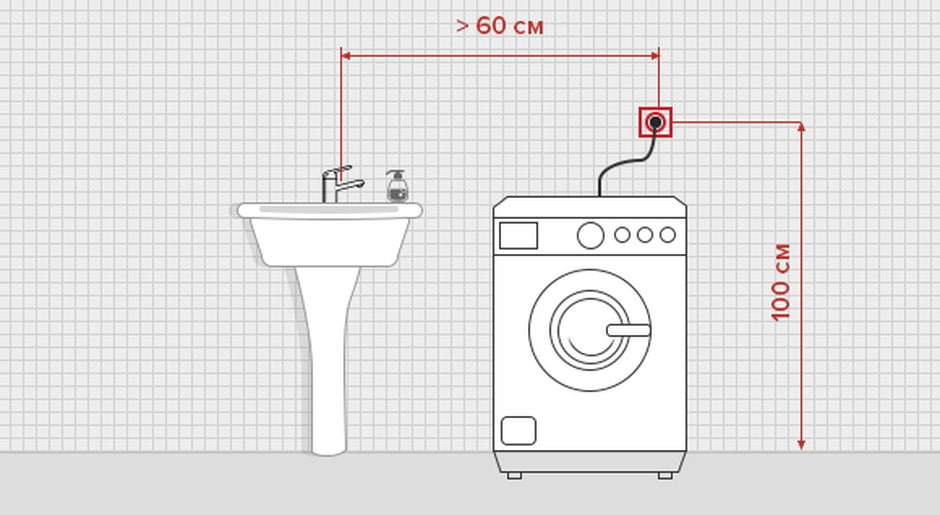

3. Зона 2 . 0,6 м вокруг умывальника, ванны, душевой. Установка розеток все еще под запретом, но допускается установка устройств, включаемых в розетку, находящуюся в следующей зоне. Это могут быть бойлеры, зеркала, осветительные приборы.
4. Зона 3 . Оставшееся место санузла. Главные розетки в ванной рекомендуется устанавливать конкретно тут. Непременное требование — степень защиты от воды минимум IP44, лучше IP54 и выше.

Принципиально ! Разбивка на зоны животрепещуща до высоты перегородок 225 см. Все, что выше — выходит за границы требований и фактически не имеет ограничений в установке электрических систем.

Это исключение позволяет расположить нагреватель воды либо машинку даже в малеханькой ванной, подключив их на высоте 15-20 см от потолка.

В случае, когда помещение очень малеханькое и Зоны 3 в нем нет, от розеток лучше отрешиться и вынести их на стенку около двери снаружи комнаты.

Какое расстояние подойдет?

Высота розеток от пола в ванной определяется персонально и зависит по большей части от планировки в комнате. К примеру, если розетка нужна над столешницей 80 см, смело делайте ее на уровне 90 см. При всем этом удостоверьтесь, что вовнутрь не попадут брызги от умывальника : этого просто достигнуть, отодвинув точку на 60 см от его края на лево либо на право.

Утверждение «чем выше, тем безопаснее» — не совершенно правильно. Розетку в ванной можно поднять и на 2 метра, но воспользоваться ей будет очень неловко. Если боитесь замыкания при затоплении, довольно расположить вход на стенке в 60 см от напольного покрытия — вода сюда точно не достанет.

Какие розетки можно ставить?

Мы уже упомянули защитные эталоны для ванной — IP более 44. Чем ещё отличаются розетки для ванной комнаты?

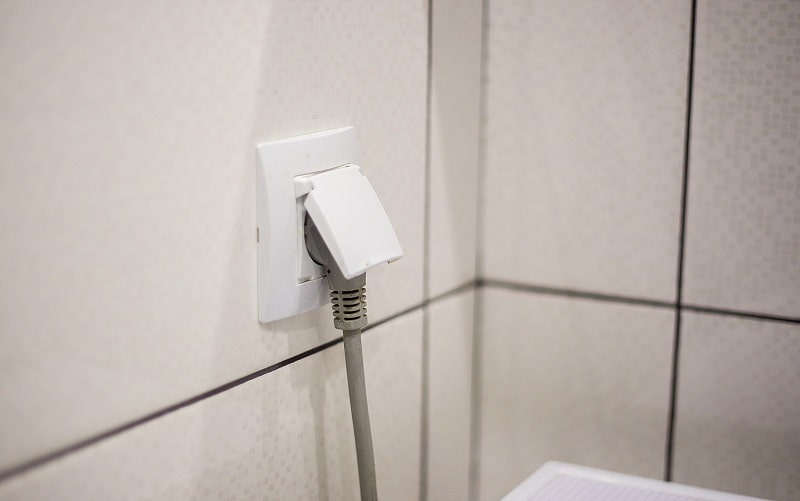

• Шторка . Крышка корпуса гарантирует защиту от брызг, когда в розетку в ванной ничего не включено.
• Закрытые контакты . Особые вставки из резины либо пластика обеспечивают изоляцию от воды.
• Уплотнитель . Силиконовый контур содействует дополнительной гидроизоляции при использовании бытовых электроприборов.

Единственный аспект — модели со шторкой 100% защищены только, когда в сеть ничего не подключено. Другими словами розетка в ванной пустая, её шторка закрыта. Если какая-то домашняя техника должна быть включена в сеть повсевременно и есть возможность попадания брызг — используйте гидрозащищенные модификации IP66. К примеру, Legrand Plexo обустроены системой «Lock 66», позволяющей сохранить защиту от влажности при воткнутой вилке.

Уровень защиты определяется конкретно последней цифрой в обозначении: пометка 4 гласит о полной защите от всех брызг, а приборы с пометкой 7 допускают погружение под воду на глубину до 1 метра.

Какие правила необходимо соблюдать при монтаже?

В заключение снова подытожим произнесенное и обозначим главные правила, которые нужно соблюдать, при отказе от услуг мастеров:

• Малый класс влагозащищенности — IP44. 4 на конце значит наличие защиты от капель воды.
• Проводка непременно должна быть сокрытой — наружняя прокладка запрещена ПУЭ. Также нельзя прятать кабели в железных каналах. Если проложить выходит только открытым методом — выбирайте изолированные кабели и прячьте их в гофротрубу. Наилучшее сечение жил провода — 2,5 мм.
• Дабы розетка в ванной комнате подходила и для фена, и для стиралки — нужна прокладка трёхжильного кабеля с заземлением.

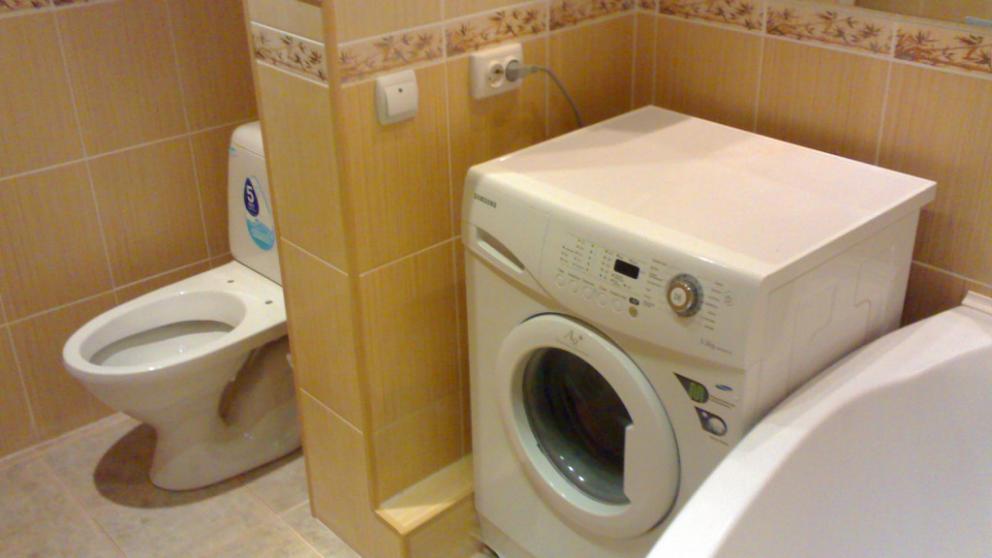

На рисунке неверный вариант размещение электроточек

Прокладка электромагистрали — непростой и ответственный процесс, от которого зависит жизнь вас и ваших близких. Если сомневаетесь в собственных познаниях и силах, доверьте проведение работ испытанным спецам. Мастера сделают проводку по нормам ПУЭ и розетки можно будет применять без опаски.
