Rgb лента с контроллером и пультом

В текущее время обширное использование получили источники света на базе светодиодов. По-другому их именуют LED-лампы. Их лампочки имеют мелкие размеры, потребляют не много энергии, зато светоотдача у них высока. Дабы подсветить городские объекты, нередко применяют светодиодную RGB-ленту. На самом деле это лента с нанесенными на нее светодиодами, которые могут поменять свой цвет и яркость свечения.

В некоторых моделях этого устройства в один светодиод интегрированы сходу три кристалла, потому светодиодная лента может подсветить помещение самыми различными цветами. Чем дороже и многофункциональнее управляющий контроллер, тем привлекательнее будет подсветка, которая может быть любого колера.

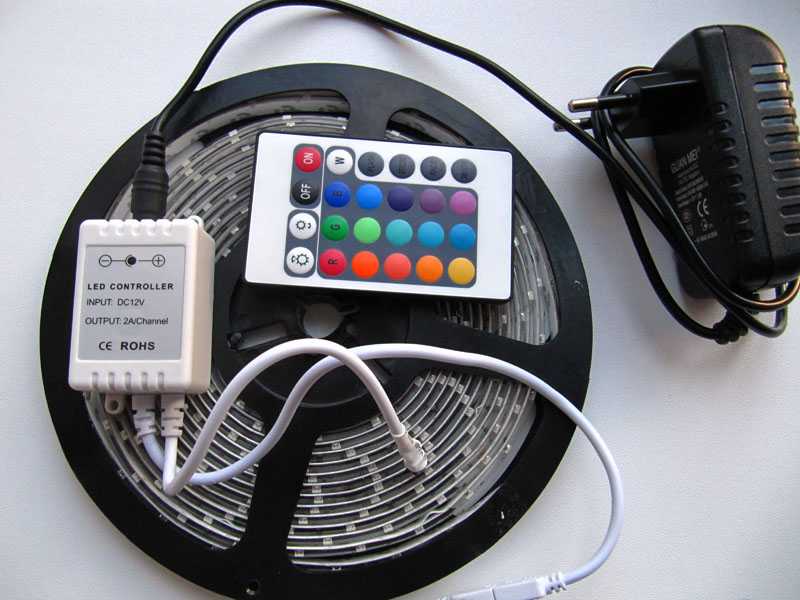

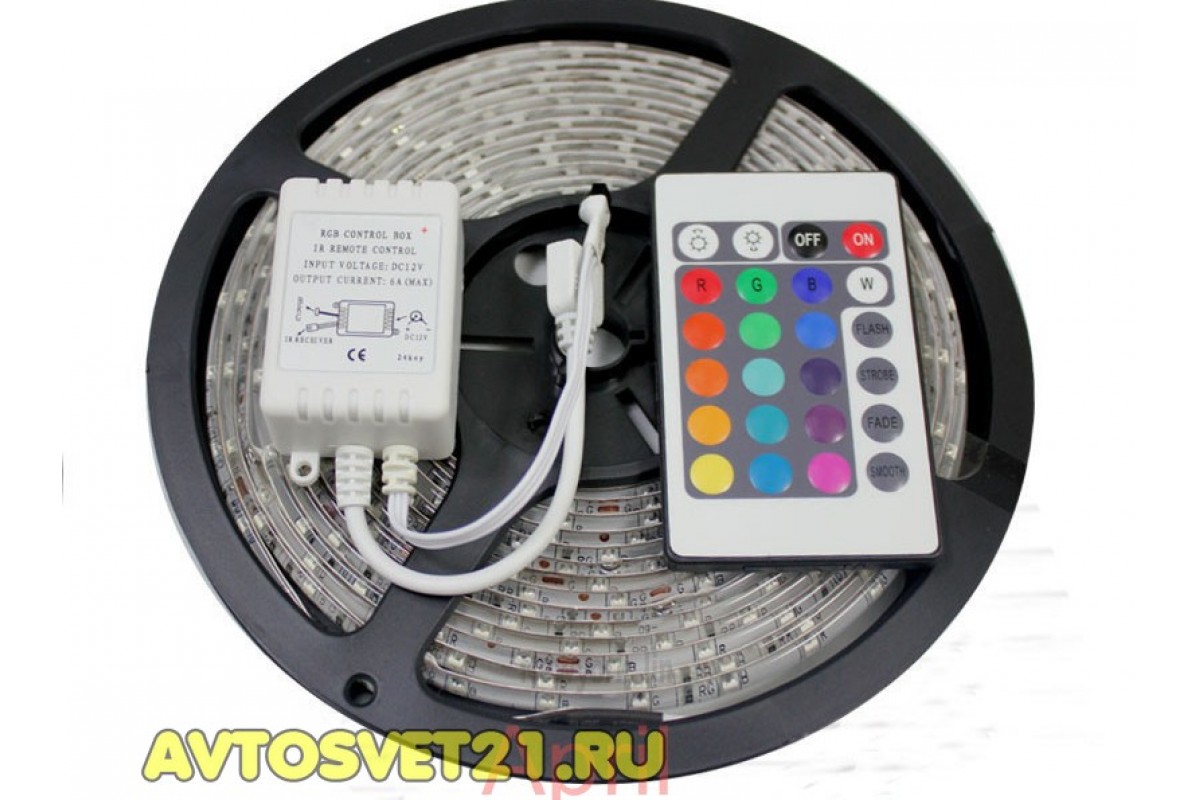

Набор устройств для сотворения разноцветной подсветки

Режим светодиоду задает ПУ, нажатием на кнопку можно поменять не только лишь цвета ленты, но и скорость смены цветов, яркость подсветки.

Самые пользующиеся популярностью светодиодные RGB-ленты

Ниже разглядим ленты со светодиодами SMD 3528 и SMD 5050, их особенности и отличия, ведь они применяются в большинстве случаев.

Все еще обширно применяются светодиоды типа SMD 3528. Невзирая на существование более современных кристаллов, эти лампочки стоят дешево и имеют хорошие свойства, потому нередко используются для освещения помещений и поверхностей. Светодиоды ленты этого типа прямоугольные, размеры – три с половиной мм на 20 восемь мм. Это просто уяснить, ведь модель светодиода окрестили, исходя из его размера.

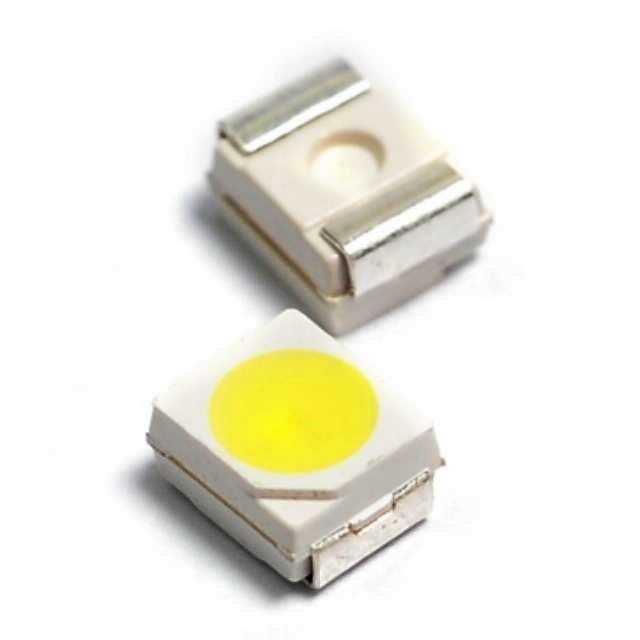

Светодиодная матрица SMD 3528

Кристаллы такового размера делают свет только 1-го цвета, они могут светиться или холодным белоснежным, или теплым белоснежным, синим, красным, зеленоватым либо же желтоватым цветом. Цветной лента SMD 3528 именуется, если ее светодиод состоит из 3-х кристаллов. Но из-за того, что количество кристаллов становится больше, их размеры уменьшаются, в итоге чего один кристалл дает меньше света.

Невзирая на то, что в продаже имеются более развитые модели, лента SMD 3528 имеет свои достоинства:

• доступность;
• потребляет сильно мало электроэнергии;
• функциональность и простота установки;
• для работы не нужна дополнительных устройств;
• воспользоваться и управлять ей до боли просто.

К недочетам этой ленты относится то, что кристалл не может поменять цвета, и небольшой размер светодиодов.

Эта разновидность ленты RGB может употребляться для подсветки и акцентирования внимания на определенных предметах в комнате, к примеру стенки, рисунков, телека.

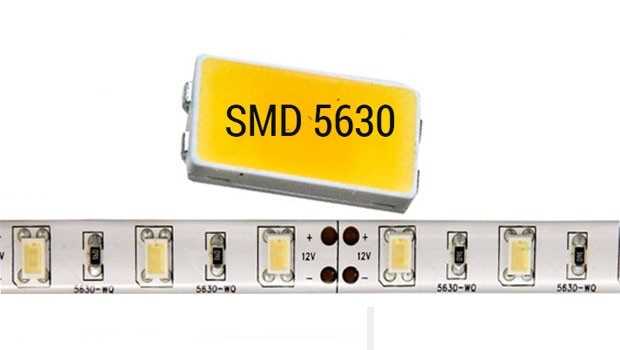

SMD 5630

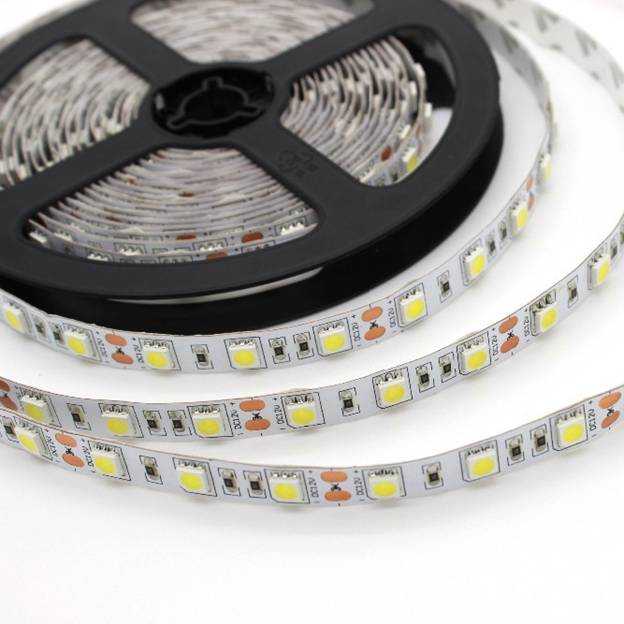

Размер светодиода ленты SMD 5050 равен 5,0 х 5,0 мм, другими словами числа в заглавии указывают на размер светодиодного чипа в миллиметрах. Такая конструкция делает ее очень гибкой, потому лента этого вида нередко применяется для подсветки фасадов построек, реклам, фонтанов, автомобилей. В этой модели диодик состоит из 3-х кристаллов, которые могут быть 1-го цвета, а могут быть и разноцветными – красные, зеленоватые либо синие.

Безопасность ленты SMD 5050 подтверждена, потому вашему здоровью ничего не угрожает. При всем этом она может работать более 2 000 суток, что не может не веселить.

SMD 5050

Исследовав и выбрав подходящую модель, необходимо найти, лента какой длины для вас нужна для подсветки помещения. В метре ленты может быть минимум 30 кристаллов и максимум 100 20 штук в один ряд. Соответственно, если они размещаются в два метра, их количество множится на два.

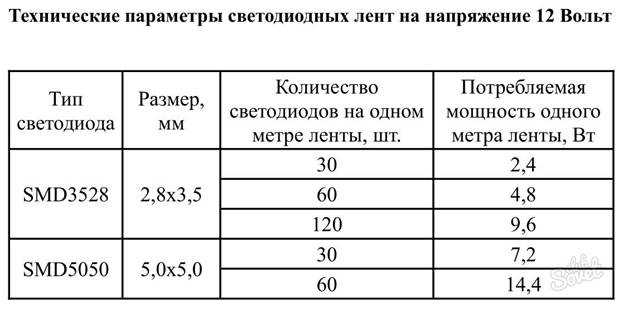

Для удобства расчета требуемой интенсивности освещения можно пользоваться таблицей.

Технические характеристики устройств различных видов

Схема и подключение RGB-светодиодных лент

Для того дабы без помощи других установить RGB-светодиодную ленту с контроллером и пультом, нужен паяльничек – другие инструменты должны прилагаться.

Итак, для установки устройства нужны:

1. Контроллер и пульт управления. Это устройство, управляющее режимами, яркостью свечения и цветом подсветки.
2. Блок питания, который может иметь напряжение двенадцать либо 20 четыре вольта. Направьте внимание на мощность этого устройства. Для того дабы ее вычислить, значение мощности 1-го метра ленты множится на длину применяемого осветительного устройства и коэффициент припаса.

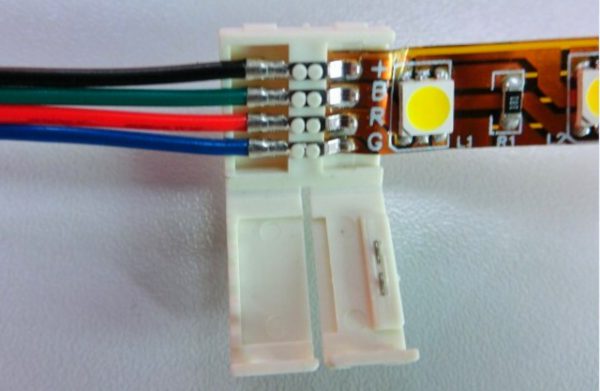

3. Коннекторы. Их можно применять в этом случае, если нет паяльничка. После разрезания ленты коннектор поможет соединить части воедино.

Для того дабы выполнить подключение, необходимо выполнить следующие деяния:

1. Подготовьте поверхность. Для этого в том месте, где будет находиться источник света, поверхность нужно выровнять и пользоваться растворителем для того, дабы избавиться от вероятного жира. Если поверхность железная, проложите электроизоляционный материал между поверхностью и светодиодной лентой.
2. Крепление устройства. Все ленты имеют клейкую поверхность. С нее необходимо снять защитное покрытие и прикрепить в необходимое место, при всем этом радиус извива не должен быть больше 2-ух см, по другому это может вызвать повреждение конструкции. Если ленту приходится разрезать, делать это необходимо по особым меткам, для соединения же применяют паяльничек либо коннектор.
3. Собирание цепи. Сначала с блоком питания соединяются провода светодиодной ленты. При всем этом при подключении необходимо учесть полярность, по другому составные части конструкции выйдут из строя. Если лента цветная, подключаем ее также к трехканальному контроллеру. Лента крепится красным проводом в разъем «R», зеленоватым к «G», синим к «B», а 4-ый провод подключается к клемме.

Если вы присоединили провода некорректно либо спутали полярность, светодиодная лента или совершенно не будет освещать поверхность, или при нажатии на пульте определенного цвета она будет светиться по-другому.

RGB-лента с контроллером и пультом имеет свои бесспорные достоинства:

• обычный установка;
• экономия электричества, а означает и денег;
• можно установить ленту той длины, которая для вас нужна, благодаря способности разрезать изделие;
• высочайший КПД;
• не выделяет ультрафиолета;
• устойчива к перепадам напряжения;
• неопасна для здоровья;
• прослужит очень длительно.

Недочетом таких устройств является разве что их цена. Потому их изредка применяют в качестве основного источника света. Почаще все таки с помощью разноцветных лент делают декоративную подсветку предметов, ведь достаточно недешево будет сделать равномерное и достаточное освещение помещения.

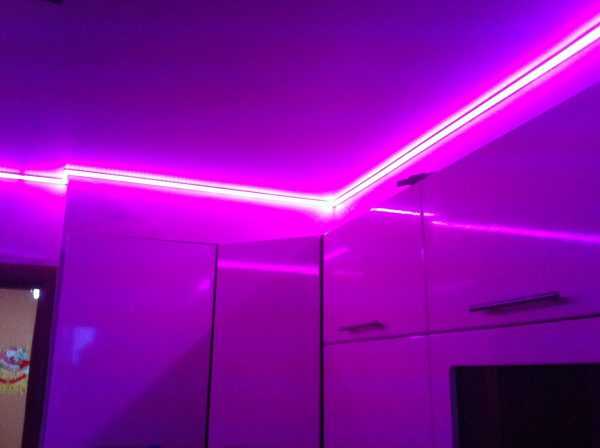

Использование светодиодной ленты расширяет дизайнерские способности и позволяет довольно легко выполнить неповторимую подсветку, которая повысит интерьерную эстетику и обеспечит существенное сбережение энергии.

Устройство и схема подключения светодиодной RGB ленты

Светодиодная лента RGB либо RGBW — осветительный устройство, состоящий из нескольких монохромных светодиодов, светящихся белоснежным, красным, зеленоватым либо синим цветами. Свое название она получила благодаря трем последним цветам — были взяты 1-ые буковкы их британского перевода (Red, Green, Blue — красный, зеленоватый и синий соответственно).

При ее прямом подключении к источнику неизменного тока с напряжением 12/24 В нереально воплотить цветовые эффекты, ради которых такая лента и создавалась. Дабы обеспечить обилие цветов и яркости, между источником питания и платой устанавливают особый контроллер с приемником для управления пультом дистанционного управления (ПДУ). Этот приемник задает разные программы, по которым работает светодиодная лента RGB.

RGB-технология

Разноцветная лента была придумана в процессе бессчетных научных работ, в пределах которых Исследователи пробовали сформировать белоснежное свечение светодиодов. Вначале для его получения использовались люминофорные диоды синего цвета со особым белоснежным покрытием. Позднее в этих целях начали применять ленту с 3-мя светодиодами — красным, зеленоватым и синим. Все три инсталлируются в одной ячейке, а испускаемый свет воспринимается человеком как белоснежный — это и есть RGBW-технология.

Меняя яркость того либо другого светодиода, вы сможете получать другие цвета и их цвета. Число последних превосходит несколько сотен тыщ. Это основное преимущество RGB-технологии над люминофорными светодиодными лентами.

Устройство

Конструктивно это эластичная интегральная схема, к которой прикреплены светодиоды и резисторы, созданные для снижения тока. Выпускается разной ширины — от 5 до 30 мм. Более нужны LED-ленты с набором из 6 выводов, в каких светодиоды собираются снутри одного корпуса.

Светодиоды классифицируются по типоразмерам. Самыми распространенными числятся SMD 5050 с габаритами 5х5 мм. Один метр RGB-ленты может содержать около 30 светодиодов (изделие с двойной плотностью — 60). Мощность и световой поток зависят от числа диодов и их типоразмера.

Ленты различаются по степени защищенности (IP00 и т. д.). Чем ниже этот параметр, тем меньше вариантов использования осветительного устройства. Например, слабо защищенные приборы эксплуатируются только в сухих помещениях, а изделия в силиконовой оболочке не боятся даже полного погружения под воду (IP68).

Для размещения ленты на поверхностях с ее тыльной стороны крепится двухсторонний скотч. Всегда можно разрезать ее на части, выбрав нужную длину. Производители устройств без помощи других отмечают пунктирными линиями места разрезов, там же изображен знак «ножниц». Перерезайте гибкую плату на этих участках, так как только тут установлены контактные площадки для подключения к источнику питания с последующей спайкой либо применением коннекторов.

Контроллер для RGB-ленты

Дабы пользоваться всеми способностями RGB-ленты, подключите к схеме контроллеры, выполняющие ряд функций:

• управление ПДУ;
• изменение яркости LED-диодов;
• изменение цвета свечения;
• выбор режима — переключение частоты смены цветов и их переливания;
• композиция главных цветов с целью получения новых цветов.

При выборе RGB-контроллера учитывайте два главных аспекта — сопоставимость с подключаемой лентой и метод управления.

Таковой контроллер может управляться:

• через сеть Wi-Fi с помощью планшета либо телефона;
• пультом ДУ с инфракрасными диодиками;
• без пульта (переключателем на стенке).

Последний вариант животрепещущ, если отсутствует необходимость в нередком переключении режимов ленты.

Основной физический параметр, характеризующий RGB-контроллер, — его номинальная мощность. Для ее расчета возьмите формулу Mk = Ml*L*Km, где:

• Mk — номинальная мощность контроллера;
• L — длина отрезка в метрах;
• Ml — мощность ленты в Вт/м;
• Km — коэффициент мощности изделия.

Напряжение, нужное для питания контроллера, должно быть таким же, как и у RGB-ленты.

Усилитель для RGB-ленты

Очередной элемент, применяемый при подключении RGB-плат, — усилитель. Если длина ленты превосходит 5 метров, обойтись без него нельзя.

Изделие обустроено 2-мя клеммами — Input (входа) и Output (выхода), при этом любая из них имеет те же контактные площадки, что и сама лента — R, G, B и «+». Есть клеммы для подключения питания — «плюс» и «минус» (VDD и GND соответственно).

При достаточной мощности напряжение 12 либо 24 В подается от дополнительного блока. Общие концы ленты подключите к клеммам Input на усилителе, после чего подсоедините клемму Output. В конце коннектится управляющий блок через плюсовую и минусовую клеммы VDD и GND. Очень принципиально соблюдать полярность, по другому диоды не будут светиться.

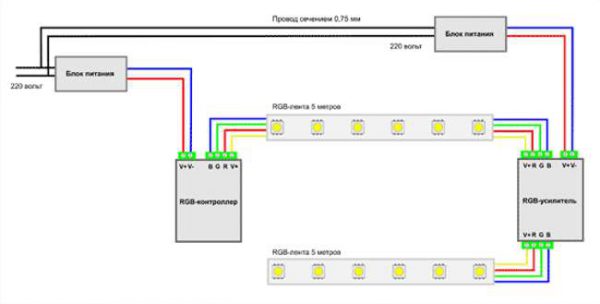

В конечном итоге метод соединения следующий: блок питания, контроллер, 1-ый отрезок ленты, усилитель, 2-ой отрезок. Управление таковой электрической цепью осуществляется при помощи 1-го ПДУ.

В случае необходимости использования нескольких лент длиной от 5 метров и поболее к схеме подключаются 2-ые усилитель и блок управления. Наличие либо отсутствие последнего определяется мощностью свечения. Строго запрещено параллельное соединение источников питания — только с помощью диодного моста.

Усилитель — массивный электротехнический элемент, потому не всегда хватает места для его комфортного размещения. В случае необходимости его можно поменять на микромодель уменьшенной мощности (удостоверьтесь, что ее довольно для функционирования ленты).

Принципиально! Если мощность основного усилителя мало ниже требуемой для светодиодной ленты, докупите к комплекту микроусилитель и последовательно подключите к имеющемуся.

Блок питания

Светодиодные RGB-ленты работают от источников питания напряжением 12 либо 24 В. При выборе блока управления направьте внимание на несколько принципиальных физических критерий:

• напряжение и мощность блока должны соответствовать заявленным требованиям для RGB;
• зависимо от места монтажа устройство должен характеризоваться той либо другой степенью влагозащищенности.

Принципиально! Если допустить ошибки при выборе, блок будет сильно перенагреваться и спустя маленький промежуток времени выйдет из строя.

Есть несколько разновидностей блоков питания, которые можно отыскать на рынке:

• с дюралевым корпусом, высочайшей плотностью и защитой от проникания воды, но высочайшей ценой;
• мини-изделие в пластиковом корпусе, отчасти защищенном от воды, по более низкой цены;
• открытый блок, расположенный в перфорированном корпусе, характеризуется большими габаритами и высочайшей мощностью, нуждается в дополнительных средствах защиты от воды;
• сетевой блок — средняя мощность.

Ознакомьтесь с аннотацией, которая прилагалась к RGB-ленте. Там указана мощность для 1-го метра. Помножьте данную величину на длину гибкой платы, потом приобретенное значение повысьте на 30 % (всегда должен быть припас мощности). В конечном итоге узнаете мощность блока питания, нужного для избранной LED-ленты.

Пользующиеся популярностью схемы подключения

Реализация хоть какой схемы просит маленьких познаний, в том числе и осознания, как верно разделять электротехническое изделие на части.

Стандартная схема подключения

Соблюдайте следующий порядок монтажа:

1. Соедините контроллер с блоком питания через клеммы выходного (пониженного) напряжения.
2. Плюсовые провода выделяют красным цветом, минусовые — черным.
3. Подключите светодиодную ленту к контроллеру через три контактные площадки — R, G, B (управление 3-мя основными цветами) и VDD (плюс).

Вариант подключения 2-ух светодиодных лент

Если нужна питание сразу 2-ух светодиодных лент, учтите следующие моменты:

Основное правило: если в схему подключаются более 2-ух лент, обеспечивается их параллельное соединение (последовательное уменьшит мощность напряжения для светодиодов, расположенных на далеких концах от источника питания и усилителя).

Подключение RGB-ленты длиной в 20 метров

При выборе массивного блока питания можно применять схему подключения «контроллер-усилитель-блок». Во всех других случаях требуются два и поболее блока.

Пошаговая аннотация по монтажу

При самостоятельном подключении цветной RGB-ленты нужна точное соблюдение метода:

1. Поиск места установки и подготовка поверхности. Для начала обусловьтесь с местом установки, а потом выровняйте поверхность, к которой будет крепиться светодиодная лента. Ею может быть потолок, дверь и т. д. Непременно обезжирьте ее при помощи любого растворителя, по другому двухсторонний скотч спустя маленький промежуток времени отойдет. При креплении к железным поверхностям нужна дополнительная электрическая изоляция.
2. Большая часть светодиодных RGB-лент самоклеющиеся — снимите с тыльной стороны защитную пленку и аккуратненько прижмите изделие к поверхности избранного места. При выполнении извивов их радиус должен быть менее 20 мм, в неприятном случае могут появиться проблемы. Разрезайте ленту в строго обозначенных местах. При соединении различных частей пользуйтесь особыми коннекторами либо паяльничком (подробнее об этом поведано в отдельной статье).
3. Подключение электрической цепи. Изберите схему соединения светодиодной ленты из предложенных выше. Соедините изделие с контроллером, усилителем и блоком питания. Последний включите в сеть с помощью электрической вилки. Черный провод блока соедините с клеммой V- на усилителе, красный — V+. Провода светодиодной ленты соедините с контактными площадками контроллера в согласовании с их цветом и обозначением: красный — R, зеленоватый — G, синий — B. Последний провод подключается к плюсовой клемме — V+.
4. Подсветка работает от сети 220 В. Проверьте ее работоспособность с помощью пульта ДУ.

Правильные подключение и эксплуатация светодиодной RGB-ленты позволят сделать неподражаемую атмосферу дома, украсить офисные либо жилые помещения, уличную беседку. Наличие тех либо других электротехнических изделий в избранных схемах находится в зависимости от длины платы, количества и типоразмера применяемых LED-диодов.
