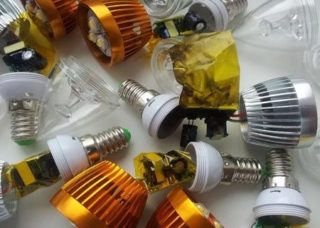

Ремонт светодиодных лампочек с обыденным цоколем

Светодиодные лампы пользуются большой популярностью у личных лиц и в организациях всех форм принадлежности. Изделия отличаются неплохой яркостью, приятным для глаз спектром свечения, устойчивостью к сырости и падениям. Общее создание привело к понижению цены и свойства продукции. Перегорание диодов случается намного почаще, чем хотелось бы. При всем этом цена продукции довольно осязаема, дабы вызвать досаду при поломке изделия. Выход из ситуации есть, так как светодиодные лампочки можно починить своими руками, располагая наименьшими познаниями и способностями в этой области.

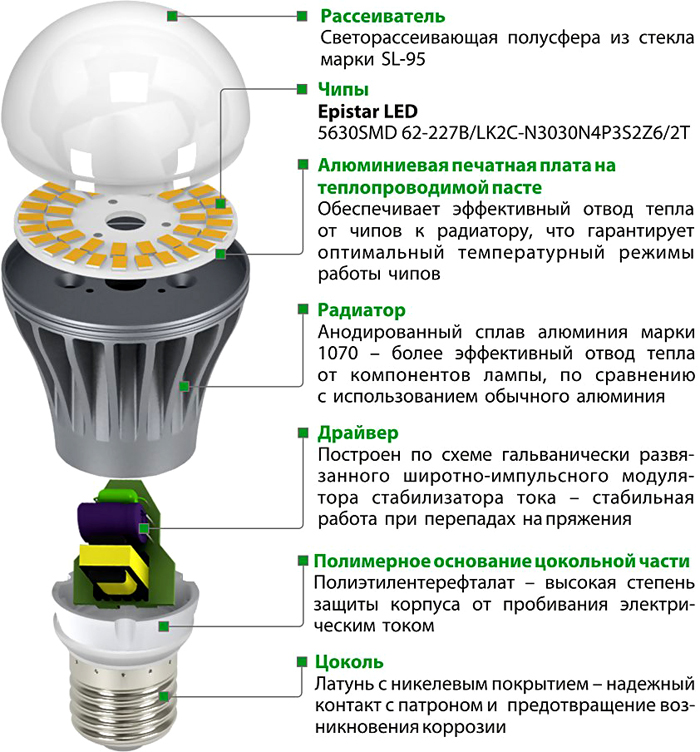

Устройство LED-лампы

Светодиодная лампа представляет собой сборный устройство, состоящий из электронных и механических деталей, узлов и устройств. Механизм работы устроен на изменение характеристик материалов под воздействием электрического тока.

Состоит LED-светильник из таких фрагментов:

Цоколь — для подключения к бытовой сети 220 В. Используются цилиндры размера Е 14 и Е 27.
Корпус. Делается из термоустойчивого пластика. Служит для размещения электрической схемы.
Диэлектрический слой между цоколем и корпусом.

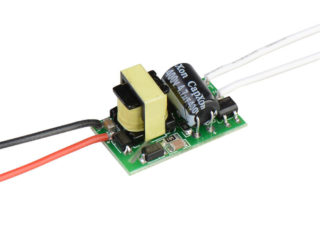

Драйвер. Электронный блок, созданный для стабилизации входного сигнала до рабочих характеристик, при которых могут работать кристаллы.
Кристаллы. Издают свечение, когда через них проходит электрический ток.
Радиатор. Предназначен для приема и отвода излишков тепла от греющихся частей, расположенных на плате.
Колпак. Служит для равномерного рассеивания светового потока, который испускают диоды.

Принцип деяния состоит в том, что напряжение через цоколь подается на драйвер, модифицирующий переменный ток в неизменный. Зависимо от данных характеристик частота может возрастать до 100 Гц (люстра будет пылать ярко и ровно) либо снижаться (осветительный прибор начнет моргать).

Прекращение свечения свидетельствует о поломке 1-го из частей цепи. Дабы починить светодиодную лампочку, ее необходимо вывернуть из патрона, вскрыть, провести диагностику и поменять неисправный элемент.

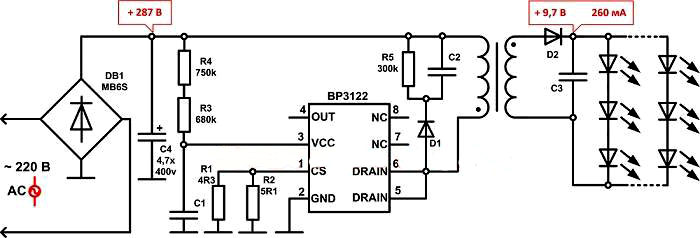

Схемы драйверов и их механизм работы

Находящиеся в пробирке кристаллы работают от неизменного тока низкого напряжения. Диоды могут работать в определенном спектре, который делает интегрированный преобразователь.

Устройство делает такие задачи:

выпрямление электричества;
снижение его до данного значения;
стабилизация напряжения;
защита от электромагнитного излучения;
сглаживание импульсов.

Зависимо от конструкции драйверы разделяются на такие категории:

Со стабилизацией тока. Устройство работает по принципу широтно-импульсной модуляции, создавая ровненький и равномерный сигнал, обеспечивающий доброкачественную и долговременную службу кристаллов. Изделия отличаются высочайшим КПД, способностью преобразовывать ток любого напряжения, широким температурным спектром эксплуатации. Основой устройства является микросхема, подключаемая конкретно к сети. Оно отыскало использование в лампах, которые применяются для уличного освещения и в системах пожарной сигнализации.
Со стабилизацией напряжения. Основой блока является электронный чип, который отвечает за четкие границы выходного сигнала. Благодаря этому исключается риск сгорания лампы из-за пиковых нагрузок и достигается ровненькое свечение. Минус заключается в дороговизне изделия.
Без стабилизации. Узел смонтирован на плате и имеет достаточно обычное устройство, что сказывается на конечной стоимости продукта. Преобразователь, резистор и конденсаторы защищают кристаллы от помех сети, недлинного замыкания, сглаживают пульсации и выпрямляют ток. Достоинством является простота ремонта светодиодных ламп и вариативность выходного сигнала. Недочет в том, что устройство конвертирует входной сигнал без его стабилизации, что приводит к сгоранию диодов. Такие модели применяются при производстве ламп малой мощности, использующихся для подсветки поверхностей и объектов.

При покупке необходимо уточнить у торговца о способности разобрать светодиодную лампочку для ее ремонта либо модернизации.

Предпосылки выхода ламп из строя

Свидетельством выхода изделия из строя является испускаемый мерклый свет либо его полное отсутствие. Производители гарантируют до 8 лет работы ламп при условии соблюдения критерий эксплуатации, которые прописываются в аннотации. Некоторые продукты выдерживают этот промежуток времени, но около половины из каждой партии ломаются уже в течение первого года.

Предпосылки этого явления:

Критически высочайшие значения поступающего напряжения. Даже высококачественная защита, если не сгорит, то выдаст искаженный сигнал, так как рассчитана на определенный спектр тока. При нередких скачках напряжения износ оборудования происходит намного резвее.
Некорректно избранная потолочная люстра. Невзирая на то что светодиоды для лампы 220 В выделяют не много тепла, в малеханьких закрытых плафонах они перенагреваются и стремительно выходят из строя. То же можно сказать и о конденсаторах, высыхающих от высочайшей температуры.
Внедрение в изготовлении некачественных девайсов деталей. В целях понижения конкурентоспособности собственной продукции большая часть производителей используют детали низкого свойства с ограниченным ресурсом.
Нарушение правил транспортировки и хранения. От ударов меняются технические характеристики изделий. Треснувшая пробирка может стать предпосылкой попаданий воды в корпус и недлинного замыкания. От сильного перегревания и остывания нарушаются рабочие характеристики конденсаторов и микросхем. Длительное пребывание под солнцем приводит к возникновению трещинок на пластике.
Несоблюдения правил проектирования. Если разводка выполнена проводами узкого сечения, они будут нагреваться на контактах. Излишек тепла будет передаваться на детали, которые могут перегореть в течение нескольких дней.

Дабы продлить срок службы светодиодов, следует поменять проводку, проверить характеристики входящего тока и принять меры к его стабилизации. Наилучшим решением является установка диммера. Это устройство регулирует питание лампы, предотвращая его колебание до небезопасных пределов. Не считая этого, не рекомендуется брать дешевенькие продукты, которые стремительно ломаются даже в безупречных критериях.

Пример ремонта светодиодной лампочки

В большинстве изделий применяется по 6-8 кристаллов, установленных последовательно либо параллельно. Выяснить, какие светодиоды применяются в лампах на 220 В, можно в специализированных магазинах. Цена 1-го кристалла в разы меньше, потому есть смысл издержать время и вернуть работоспособность целого изделия. Другим вариантом приобретения расходного материала является внедрение очередной спаленной ранее лампы. В ней вышел из строя только 1 диодик, а другие можно применять для восстановления работоспособности других устройств.

Дабы отремонтировать ЛЕД-светильник, потребуются такие инструменты и материалы:

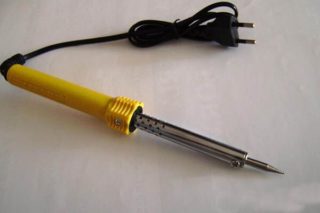

паяльничек с узким жалом;
олово либо припой;
канифоль;
паяльная кислота;
пинцет;
хирургический зажим;
держатель для фиксации платы;
портативная газовая горелка либо зажигалка с режимом турбо.

Чинить покоробленную лампочку следует в защитных очках и перчатках. Дабы не попортить столешницу, на нее рекомендуется положить кусочек фанеры.

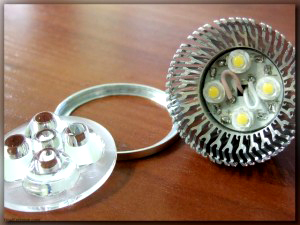

Дабы получить доступ к внутренностям устройства, необходимо отсоединить от корпуса рассеивающий колпак. Его крепление в различных моделях осуществляется на резьбу, клей либо силикон. Если в первом случае разборка осуществляется просто — только повернуть колпак против часовой стрелки и снять его с резьбы, то с клеем придется потрудиться. Дабы открыть устройство, необходимо в щель между пробиркой и корпусом залить маленькое количество ацетона. Если состав сходу не растворится, пробы повторяются, пока не будет достигнут хотимый итог. Дабы растопить силикон в месте стыка можно применять нагрев. Для этого применяется обыденный бытовой фен. Необходимо смотреть, дабы пластик не расплавился.

Ремонт светодиодной лампы на 220 В своими руками начинается с поиска неисправности. Поначалу проводится зрительный осмотр плат, на которых крепятся кристаллы и детали драйвера. О повреждении может свидетельствовать почернение в месте контакта. Если эти признаки отсутствуют, следует пользоваться тестером и прозвонить все соединения. Отсутствие цепи укажет на неисправный элемент. После чего можно приступать к устранению трудности.

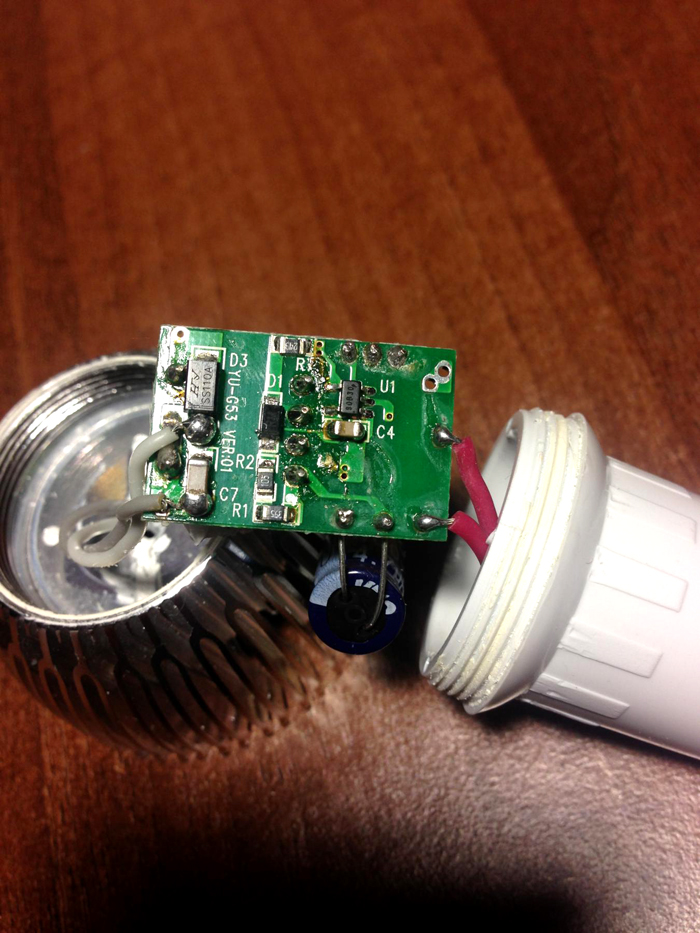

Ремонт драйвера

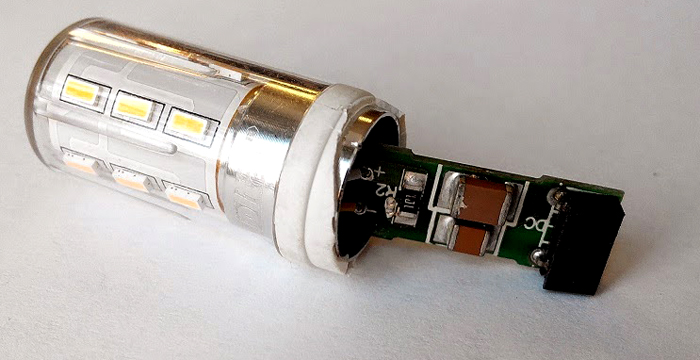

Если сломался преобразователь, его необходимо поначалу извлечь из корпуса и закрепить в держателе. Проводки отсоединяются паяльничком, за ранее их необходимо промаркировать либо сфотографировать, дабы не спутать при сборке. После чего проверяется работоспособность всех деталей, которые расположены на плате.

Если сгорела микросхема, она отделяется на сто процентов. Изделие захватывается пинцетом, проводится нагрев места спайки с оборотной стороны платы. Когда олово расплавится, клеммы микросхемы просто выходят из отверстий. Замена делается в оборотной последовательности. Если припоя недостаточно, он добавляется паяльничком. Делать это необходимо аккуратненько, дабы не зацепить примыкающие перемычки. Дабы этого не допустить, поверхность платы около спайки покрывается теплостойким лаком.

Когда драйвер состоит из цепи резисторов, конденсаторов и выпрямителей, поначалу необходимо провести наружный осмотр платы. О неисправности свидетельствуют почернения на деталях либо их вздутие. Если таких признаков нет, придется выпаивать и инспектировать каждый элемент. Делать это необходимо попеременно, дабы по ошибке не нарушить цепь. Лучше сходу после диагностики вставлять исправный элемент назад и припаивать.

Неисправная деталь заменяется аналогом. Можно сберечь время и средства, если применять рабочий резистор либо конденсатор с лампы донора, в какой полетел кристалл.

Другим решением трудности является закупка нескольких драйверов, свойства которых соответствуют диодному мосту. Дабы их поменять, необходимо перепаять 4 соединительных проводка, после этого поставить колпак на место.

Замена светодиодов

Если предпосылкой выхода лампы из строя является спаленный диодик, проводится его замена на исправную деталь. Эту функцию следует делать в таковой последовательности:

Включить паяльничек, за ранее уложив его на негорючую подставку.
Пометить, где находится плюсовой и минусовой провод. Отсоединить планку с кристаллами от корпуса. Делается это при помощи паяльничка методом расплавления контактов.
Зажать плату в держателе. Захватить неисправный кристалл пинцетом либо хирургическим зажимом.
Поднести паяльничек к контактам на оборотной стороне детали. Сразу тянуть диодик в сторону от основания.
Отделить спаленную деталь. Аналогичным образом выпаять рабочий кристалл с платы донора.
Зачистить окалину с того места на радиаторе, где находился спаленный диодик.
Приготовить исправную деталь к установке. Для этого его контакты подгоняются по ширине к отверстиям на плате, после этого обрабатываются канифолью и оловом.
Воткнуть новый элемент контактами в отверстия. Нужно действовать пристально, соблюдая полярность.
Поднести паяльничек с каплей припоя к каждому проводу и зафиксировать их на основании.
Обработать место пайки лаком для защиты от коррозии.
Вернуть слой теплопроводной пасты. Установить плату на радиатор.
Припаять провода к контактам.
Проверить работоспособность изделия методом его присоединения к переноске либо настольной лампы с выключателем. Если появились задачи, выполнить доработку методом замены диодов либо деталей драйвера.
Наклеить колпак к основанию. Для этого лучше применять силиконовый клей. Воспользоваться отремонтированным изделием можно через пару часиков.

Читайте по теме: Земля в качестве нулевого провода

При отсутствии паяльной станции и фена можно применять зажигалку с турбо режимом. Для выполнения узкой работы ее пламя выставляется на минимум, дабы ограничить термическое воздействие одним контактом.

Техника безопасности при ремонте светодиодных лампочек на 220 В

При проведении ремонта ЛЕД-лампы необходимо соблюдать следующие меры безопасности:

замеры и пайку проводить на обесточенных платах;
не оставлять без присмотра включенный паяльничек;
работу проводить в защитных очках, так как существует возможность взрыва конденсатора;
снимать колпак в монтажных перчатках, дабы не порезаться наточенными краями либо осколками.

Работу следует проводить в открытом помещении, пары канифоли вредоносны для здоровья.

Ремонт светодиодных ламп своими руками: предпосылки поломок и как починить

Из предметов роскоши в приборы бытового использования перебежали светодиодные лампы. В текущее время подобные источники света создают многие компании, так как для их производства не нужна непростая аппаратура, а схема сборки ординарна. Приобрести волшебство источник освещения сейчас может каждый, но что делать, если он вдруг закончил работать. Отлично если есть гарантия, а если она завершилась либо ее вообщем не было? Можно ли выполнить ремонт светодиодных ламп своими руками – попробуем разобраться в нынешнем обзоре.

Ремонт светодиодных ламп своими руками: устройство и механизм работы

До того как решить, как разобрать светодиодную лампу, необходимо разобраться с ее устройством. Конструкция данного источника освещения не сложна: светофильтр, плата питания и корпус с цоколем.

В дешевеньких изделиях нередко применяются конденсаторы, которые призваны ограничивать напряжение и ток. В лампочке находится 50-60 светодиодов, которые представляют собой последовательную цепь. Они образуют светоизлучающий элемент.

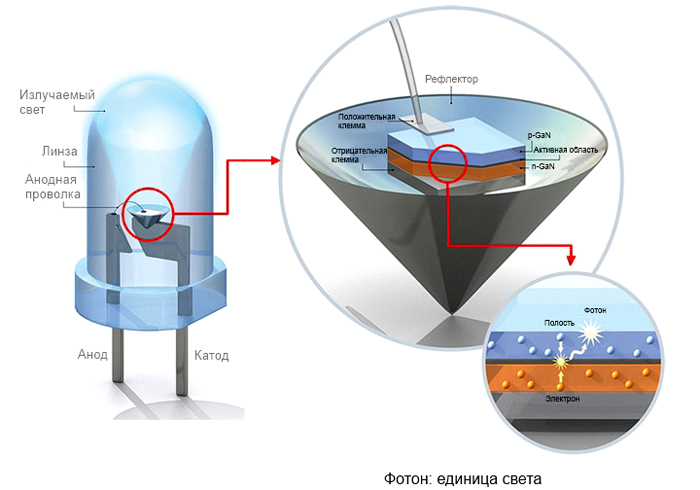

Механизм работы изделий похож с функционированием полупроводниковых диодов. При всем этом ток от анода к катоду перемещается только прямо. Что содействует появлению потоков света в светодиодах. Детали владеют малозначительной мощностью, потому лампы выполняются со обилием светодиодов. Дабы убрать противные чувства от производимых лучей применяется люминофор, который избавляет этот недостаток. Устройство избавляет нагрев от точечных осветительных приборов, так как световые потоки понижаются при потерях тепла.

Драйвер в конструкции применяется для подачи напряжения к диодным группам. Они применяется в качестве преобразователя. Диодные детали представляют собой полупроводники малозначительного размера. Напряжение перемещается на особый трансформатор, где делается некоторое замедление рабочих характеристик. На выходе появляется неизменный ток, который позволяет включить диоды. Установка дополнительного конденсатора позволяет предупредить пульсацию напряжения.

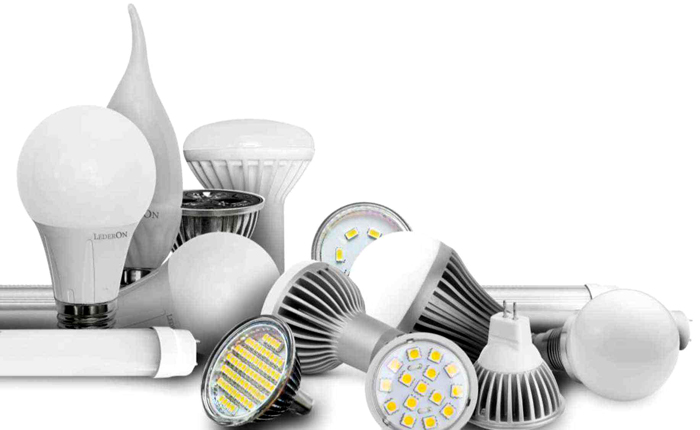

Светодиодные лампы бывают различных видов. Они различаются по особенностям устройства, также по количеству деталей полупроводников.

Статья по теме:

Как избрать светодиодные лампы для дома. Об этом подробнее побеседуем в статье, дабы посодействовать для вас уменьшить расходы при покупке и в процессе использования, и решить другие практические задачи.

Предпосылки для ремонта светодиодных ламп: устройство, электрические схемы

Перед тем как приступить к ремонту светодиодных ламп своими руками, принципиально узнать предпосылки их сбоя. Заявленный эксплуатационный срок ламп может не совпадать с реальными сроками. Это происходит из-за кристаллов отвратительного свойства.

Есть такие предпосылки дефектов осветительных устройств:

перепады напряжения не так сильно оказывают влияние на работу электрических деталей, приметные колебания характеристик напряжений могут спровоцировать возникновение неисправности;
неподходящий осветительный прибор. Если избран неверный плафон, то может произойти перегрев источника освещения.
светоизлучающие элементы отвратительного свойства содействуют резвому выходу из строя изделий;
некорректная установка системы освещения оказывает негативное воздействие на проводку;
сильные вибрации и удары могут содействовать поломке подобного оборудования.

Дабы не пришлось делать ремонт светодиодной лампочки своими руками, необходимо минимизировать воздействие перечисленных причин на лампу.

Направьте внимание! Если нет зрительно определяемых деформаций, то нужно находить причину поломок с помощью особых приспособлений: мультиметра и тестера.

Нередкие задачи, возникающие с лед – устройствами

Нередко нужна провести ремонт светодиодных ламп своими руками, при дилеммах с конденсатором. Дабы выполнить проверку, его придется выпаять из платы. Можно измерить напряжение элемента мультиметром. Тем же устройством осуществляется проверка рабочего состояния диодов.

В некоторых случаях наблюдается моргание светодиодных частей. Схожее происходит, если неисправен токоограничивающий конденсатор. Предпосылкой поломки может стать спаленный излучатель. Неисправность можно узреть далековато не по всем светодиодам, потому придется инспектировать каждую деталь. Дабы отыскать проблемный диодик применяется тестер.

Делая ремонт, вы сможете поэкспериментировать со светодиодными элементами. К примеру, подобрать теплые либо холодные температуры света. В некоторых устройствах нет сглаживающего конденсатора и выпрямителя. Их можно установить при помощи паяльничка.

Совет! Если сгорел только один светодиод, то можно замкнуть его контакты.

Статья по теме:

Потолочные светодиодные люстры для дома. Высокотехнологическое осветительное оборудование позволяет сделать комфортабельную обстановку в помещении. Давайте выясним, какую информацию необходимо знать, дабы избрать схожую продукцию.

Как отремонтировать светодиодную лампу своими руками

Если для вас любопытно, как починить светодиодную лампу на 220v, то познакомьтесь со стандартными схемами ремонта. Самая часта причина поломки – выход из строя конденсатора. Для проверки этой детали применяется мультиметр. В случае перегорания конденсатора, он изменяется на новый. Еще к частым неисправностям ламп можно отнести трудности с драйвером. При подмене данной детали, принципиально подобрать подходящий вариант.

Токоограничительные резисторы ломаются редко, но такое происходит. Проверить неисправность можно с помощью мультиметра в режиме прозвонки. Если отклонение показателя будет более, чем на 20 %, то устройство неисправен.

Нередко нужна замена светодиодов. Их проверку стоит делать только после того, как будет ясно, что с источником питания все в порядке. Для замены этих деталей будет нужно паяльничек. Все неисправные элементы выпаиваются.

Предпосылкой мигания светодиодных источников освещения является плохой конденсатор. Дабы убрать схожую неисправность стоит приобрести более мощнейший механизм.

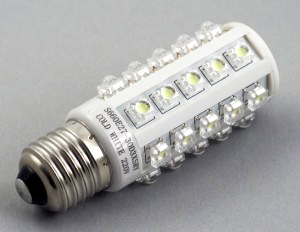

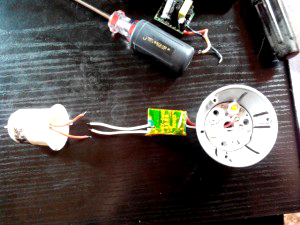

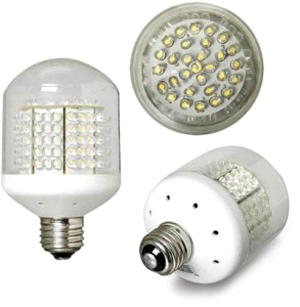

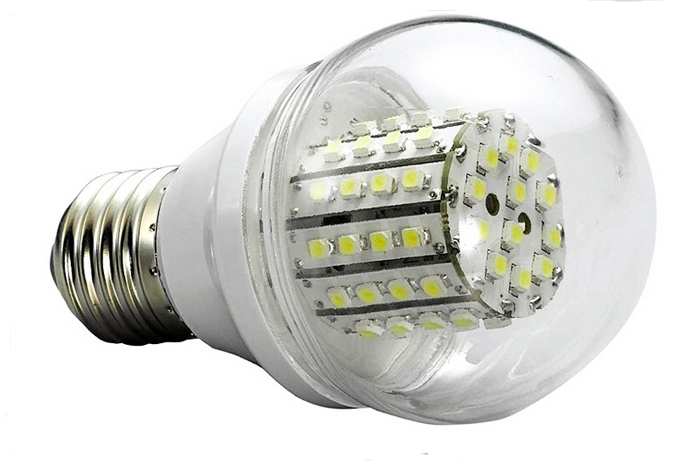

Можно испытать выполнить своими руками ремонт лед ламп LL – corn (лампы кукурузы).

ИзображениеЭтапы работ

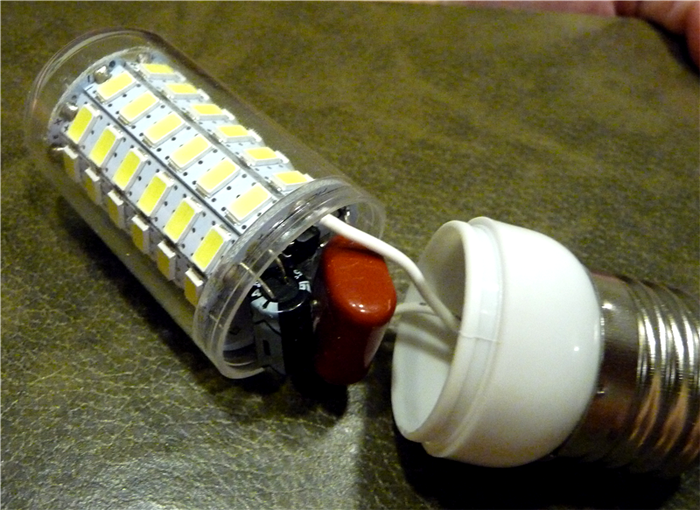

	Если нельзя найти спаленные светодиоды на корпусе, то его демонтируют.
	Так как провода короткие, то снимается цоколь.
	Дабы убрать цоколь места крепления высверливаются сверлом с поперечником 1,5. Потом цоколь снимается при помощи ножика.

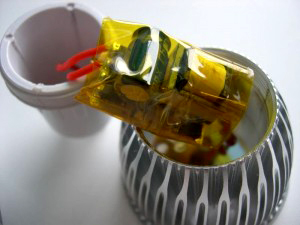

	Снутри драйверы, подпитывающие 43 светодиода. Термоусаживающая трубка на драйвере срезается.
	После ремонта трубка надевается назад и прижимается стяжкой из пластика.
	Поломка произошла в итоге высокого напряжения. Драйвер подсоединяется к цоколю.

Полезные советы

Перед хоть каким ремонтом непременно проверяется наличие напряжения. При всем этом врубается подходящий выключатель. Если напряжения нет, проверяется электрическая проводка и устраняется неисправность.

Принципиально проверить на работоспособность лампочки, также целостность предохранителей. Можно прозвонить не только лишь целостность, но и вероятное присутствие недлинного замыкания. Также проверяется блок питания и светодиоды. Светодиоды можно проверить при помощи батарейки. Для этого через резистор подается напряжение на каждый светодиод.

Если в лампе перегорело большее количество светодиодных частей, то необходимо выпаять все старенькые, а позже к оборотной стороне припаять исправные элементы.

Используя полезные советы и техники ремонтных работ, вы всегда можете без помощи других убрать всякую неисправность.
