Ремонт светодиодных ламп своими руками – довольно обычной процесс, если есть подробная аннотация. Ремонт светодиодных ламп 220 В своими руками может осилить фактически хоть какой человек. А наша подробная аннотация поможет в этом.

Нередкие предпосылки неисправности

Существует огромное количество обстоятельств, из-за которых лампочка может перегореть. В перечне, приведённом ниже, будут выделены более нередкие из них:

1. Повреждается электролитический сглаживающий конденсатор. Это может произойти, если детали используют без припаса по номиналу напряжения.
2. Если в светодиодной лампе нехорошие спаянные соединения. Из-за того, что во время включения и выключения лампы температура увеличивается и падает, плохо спаянные соединения просто разрушаются.
3. Нехороший отвод тепла. Время от времени производители просто сберегают на термопасте либо деталях. Например, заместо железного радиатора будет установлена обычная подделка из пластмассы. Естественно, в таких критериях лампа длительно не протянет.
4. Перепады напряжения. Эта самая причина является самой распространённой.
5. Поломка токоограничивающего резистора. Лампа начинает активно мелькать, чем раздражает глаза.
6. Нарушение базисной кристаллической структуры. Такое случается после долгого применения.

Если какая-либо из этих поломок произошла со светодиодной лампой – то означает, что всё не так плохо. Всё это просто можно починить.

Что нам пригодится для ремонта светодиодных ламп

Никаких сложных инструментов для починки светодиодной лампы не пригодится:

• Паяльничек. В приоритете паяльнички с узким жалом.
• Припой и канифоль (также можно применять флюс либо кислоту для пайки, глядя что есть под рукою).
• Пинцет. Так как детали нельзя трогать руками, этот инструмент определённо будет полезен.
• Держатель. Заместо него можно применять ассистента, который будет держать плату канифоли во время пайки.
• Газовая горелка. Благодаря ей можно будет очень стремительно отпаять сломанную деталь, а потом припаять новейшую. Приобрести её можно в любом табачном магазине. Но, можно не тратиться на горелку и применять обыденную турбозажигалку.
• «Донор». Это может быть ещё одна сломанная лампочка. Из неё можно будет вытащить нужные детали и поставить в другую лампу. В качестве донора можно применять светодиодную лампочку, которую уже нельзя починить.
• Суперклей. Он пригодиться после починки что бы наклеить на место плафон.

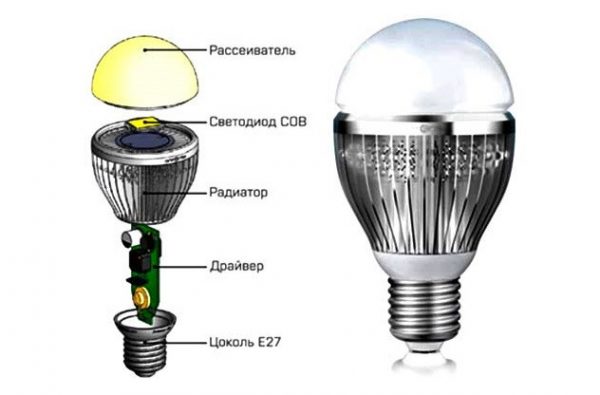

Устройство диодного устройства

В этой части статьи будет описано устройство диодного устройства и механизм работы его деталей.

Предназначение и разновидности цоколей

Цоколь в лампах делается из метала, керамики либо пластика, выдерживающий высочайшие температуры.

Также в светодиодных лампах от именитых производителей не применяется пайка для закрепления цоколя. Благодаря этому возможность окисления либо подлипания к патрону осветительного прибора равна нулю.

В перечне ниже будут приведены самые распространённые виды цоколей:

• E14 и E Такие цоколи есть в лампах, которые применяются в быту.
• E Применяется исключительно в массивных лампах (вроде лампочек для фонарного столба либо освещения промышленных помещений).
• G4, GU3, GU10. Созданы для настоящей замены галогенных ламп.
• GX Такие цоколи применяются в светильниках для потолков либо мебели.
• G Применяется в трубчатых лампах T8.

Роль драйвера светодиодной лампы

Драйвер – одна из важных частей светодиодной лампы. Он представляет собой небольшую деталь, которая выступает как блок питания. Благодаря драйверу нейтрализуются перепады напряжения, которые могут появляться из-за сбоя электросети, а ток продолжает поступать в лампочку, создавая из электричества свет.

На данный момент в лампочках применяются два главных вида драйверов – электронный и конденсаторный. Они оба владеют своими преимуществами и недочетами.

Электронный драйвер применяется для производства светодиодных ламп от именитых производителей из-за собственной надёжности и накладности. Но не все могут для себя позволить таковой драйвер, потому бедные производители берут конденсаторные драйвера из-за дешевизны.

Особенности монтажной платы

Это основная часть лампы. Монтажная плата выступает как подставка для светодиодов и деталей. Для производства таких плат применяются различные материалы, но более пользующимся популярностью является анодированный дюралевый сплав.

Время от времени производители предугадывает поломку и стараются облегчить ремонт, нумеруя на монтажной плате светодиоды и разъёмы для них. Это помогает не только лишь при ремонте, но и при сборке лампы на заводе.

Плата в светодиодной лампе указывает невиданную эффективность – благодаря ей абсорбируется до 90% тепла, которое появляется во время работы лампочки.

Аспекты устройства LED-элементов

Диоды для генерации света в лампе могут стоять различные. В главном применяются два вида чипов:

Чем их больше – тем сильнее лампа, а означает и генерируемая температура устройства тоже растёт.

Необходимо увидеть, что при ремонте чипов нельзя просто поменять один чип на другой. Необходимо подменять на ту же модель, что и другие. Если таковой способности нет– придётся подменять все чипы.

Специфичность работы радиатора

Очень большая температура плохо оказывает влияние на лампу, из-за чего она просто перегорает. Для того, дабы этого не вышло, и нужен радиатор. Хотя, некоторые производители пробуют на нём сберечь, просто проделывая отверстия в лампе.

Если брать экономную лампу, то стоит приготовиться к достаточно резвому перегоранию, так как в экономных моделях применяются радиаторы из нехороших материалов (пластик либо стекло). Именитые производители вставляют радиаторы из метала с противокоррозийным покрытием, что намного продлевает жизнь их лампам.

Также некоторые, в главном китайские, производители вставляют в лампы радиаторы из керамики. Да, теплоотвод в таком случае будет хорошим, но при всем этом снижается устойчивость лампы к физическому воздействию.

Несколько слов про оптику

В светодиодных лампах заместо стекла применяется рассеиватель. Благодаря ему свет концентрируется под необходимым углом.

Приемущество рассеивателя над стеклом состоит в его безопасности. При перегорании стекло может просто треснуть и нанести травмы людям в помещении. Рассеиватель же из-за такового не разрушается.

Но, не во всех лампах применяется рассеиватель. Время от времени для этого используются линзы, изготовленные из более удобных материалов. Они не разрушаются, а означает – не ремонтируются.

Ремонт LED-лампочки пошаговое управление

Сейчас, зная об устройстве лампочки и о том, что необходимо для ремонта – можно начинать починки. Ниже будет приведено управление дабы выполнить ремонт светодиодных лампочек с обыденным цоколем.

Ремонт светодиодных ламп – снятие плафона с лампочки

Сначала необходимо разобрать ремонтируемую лампочку и «донора». Начать необходимо с плафона.

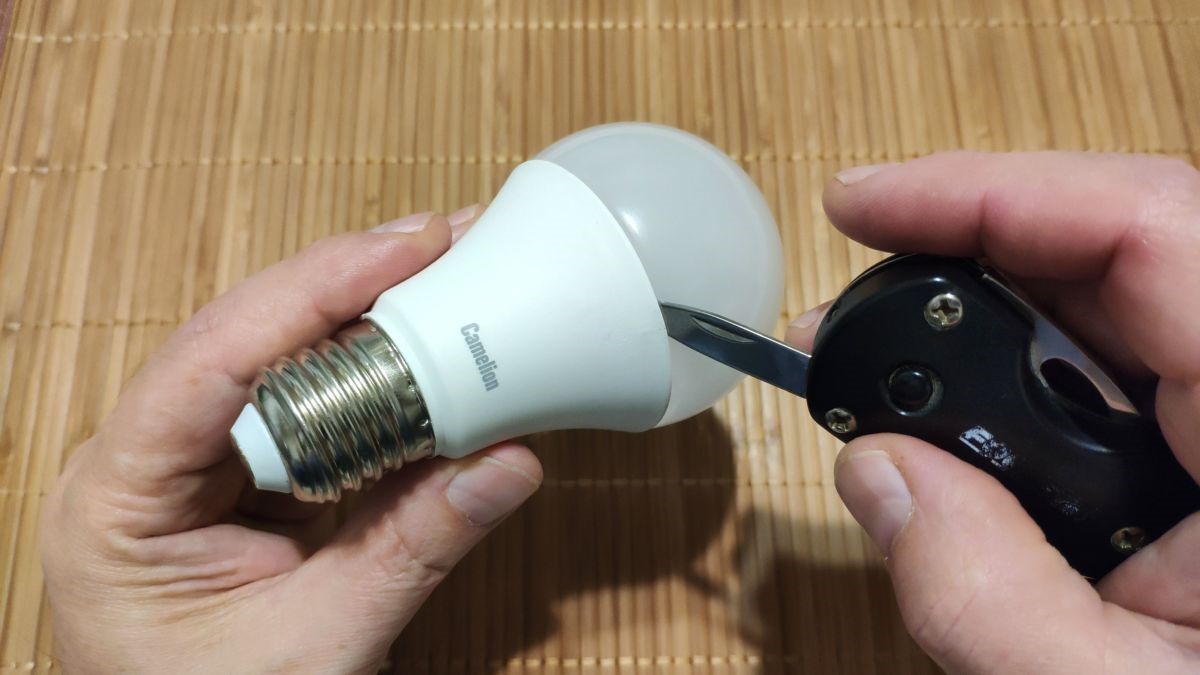

Для этого необходимо взять ножик, а потом запихнуть его остриё в расщелину между плафоном и корпусом. Потом необходимо крутить лампочку, держа ножик на месте и повсевременно углубляя его. Для того, дабы обезопасить руки от порезов, можно применять перчатки.

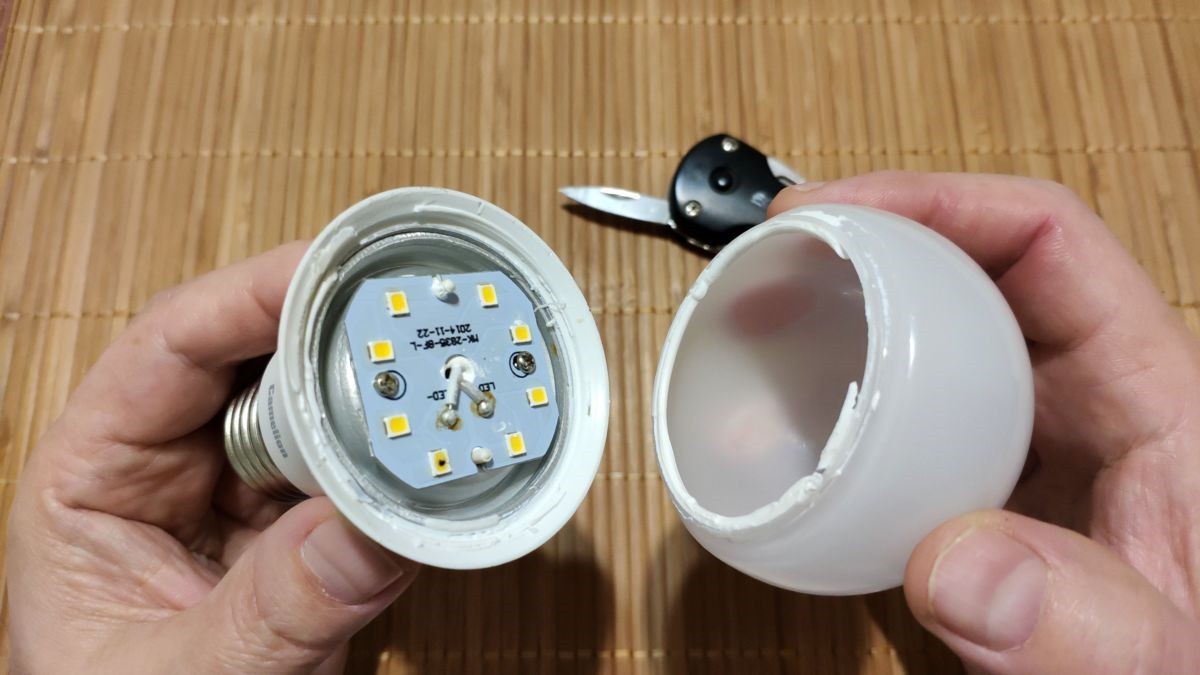

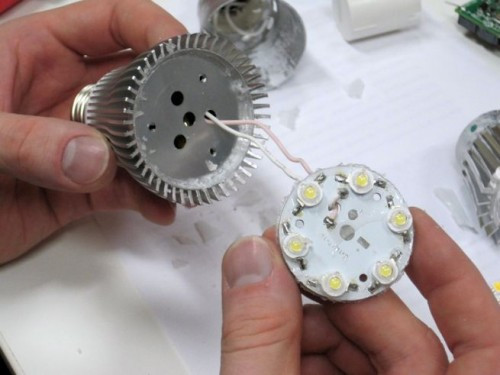

Когда лезвие войдёт довольно глубоко – отделите плафон от корпуса. Под ним будет плата со светодиодами и 2-мя проводами.

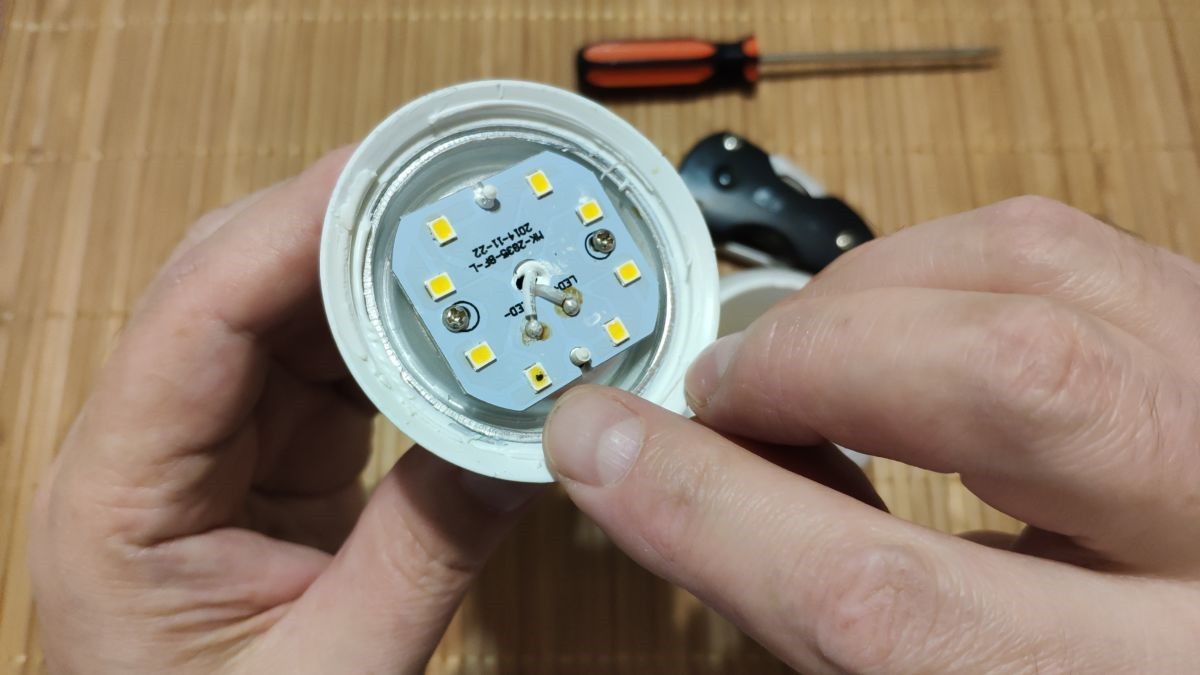

Перед тем, как отсоединять провода, нужно уяснить их полярность – один плюсовой (обычно помечается красным), а 2-ой минусовой. Уяснить это необходимо что бы после работ припаять их на свои места.

Отсоединение контактов от платы со светодиодами

Тут пригодится держатель либо, если такого нет – ассистент. Дело в том, что обе руки будут заняты.

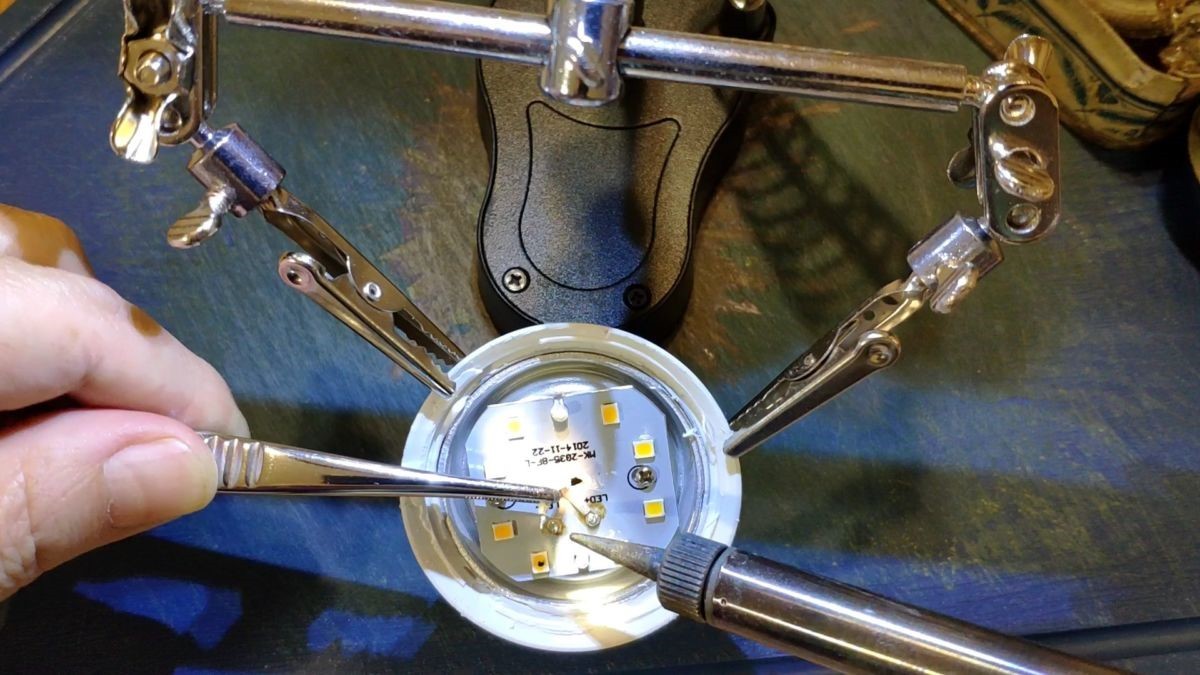

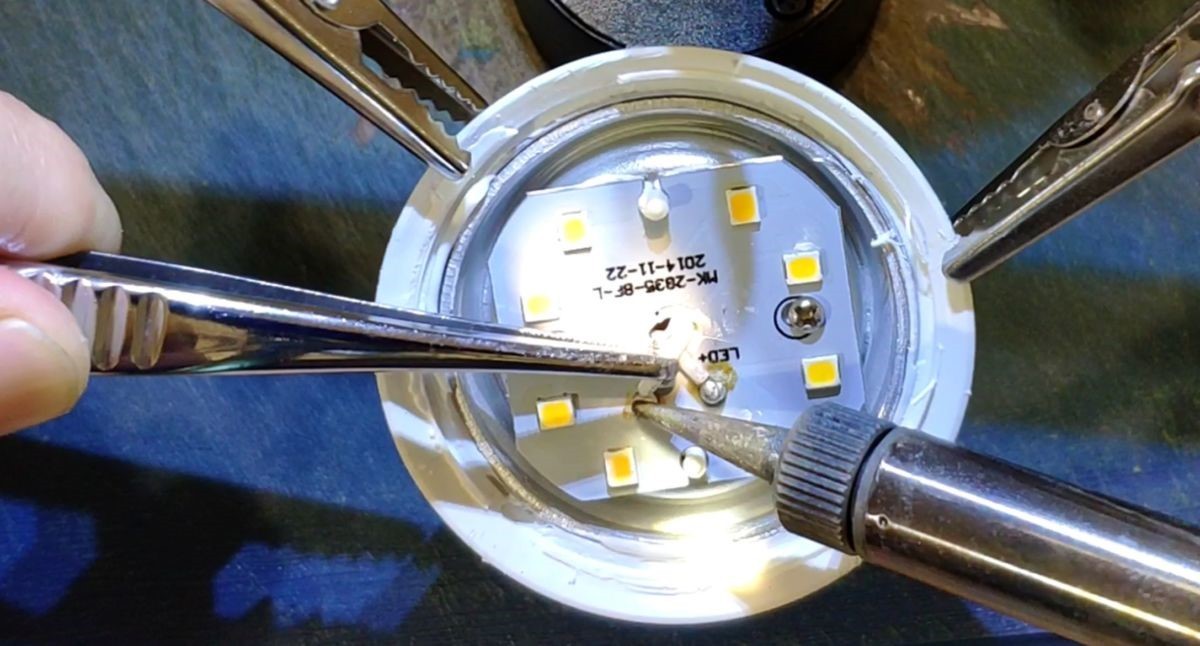

Пинцетом подцепите один из проводов, а потом, с помощью канифоли и паяльничка, отсоедините его. Ту же операцию проделайте со вторым. Потом провода распрямляются, а плата снимается.

Ремонт светодиодных ламп – извлечение спаленного светодиода

На плате с лицевой и тыльной стороны можно увидеть белоснежную термопасту, которая и позволяла алюминию выдерживать тепло. Убрать её можно, но этого делать не рекомендуется. Термопасту необходимо соскрести только с задней стороны спаленного светодиода. Отыскать его просто – на жёлтом элементе будет чёрная точка.

Необходимо закрепить плату так, дабы к спаленному светодиоду мог пройти паяльничек либо паяльная лампа.

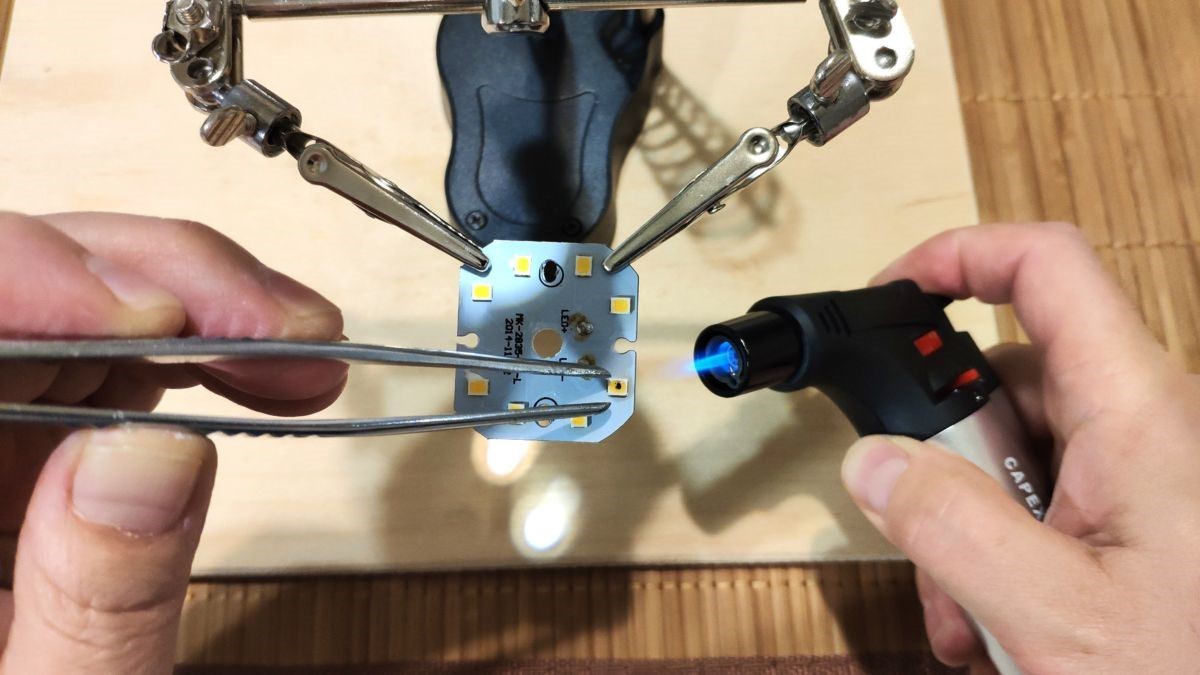

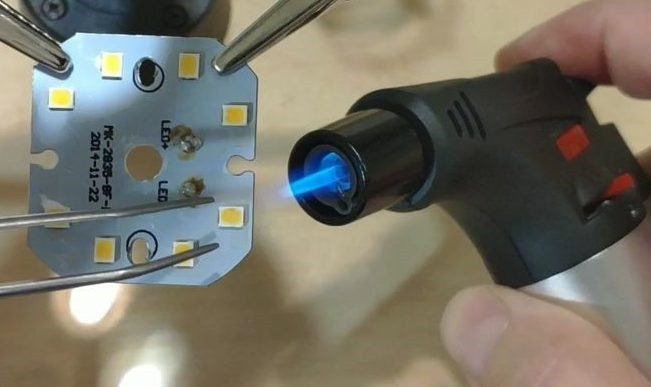

Для отсоединения лампой необходимо обхватить пинцетом спаленный светодиод и поднести к нему горелку на две-три секунды. При всем этом необходимо осторожно тянуть светодиод пинцетом. После сделайте тоже самое с «донором».

Ремонт светодиодных ламп – установка нового светодиода на плату

Опять комфортно закрепив плату, нанесите туда, куда будет установлен новый светодиод, припайку либо кислоту. После положите его туда.

После необходимо навести горелку на три либо две секунды, прижимая при всем этом светодиод сверху для наилучшего припоя.

После окончания нужно протереть проспиртованной ваткой место припоя. Это дозволит в дальнейшем избежать возникновение коррозии.

Возвращение светодиодной платы на основание и ее подключение

Сначала необходимо размазать термопасту с примыкающих светодиодов. Это вернёт заменённому теплопроходимость. Потом продеть в пластинку отсоединённые ранее провода и аккуратненько вмять плату на прежнее место.

Далее нужно припаять вспять провода, сохраняя при всем этом полярность – другими словами плюс к плюсу, минус к минусу.

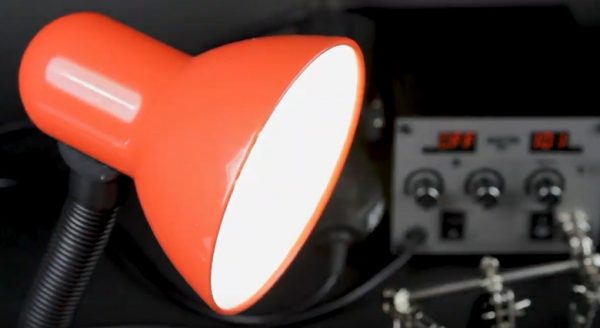

Позже идёт проверка – необходимо воткнуть лампочку в плафон. Если она не загорелась – означает, этот светодиод не единственный, который поломан. Если загорелась – означает всё отлично.

Также неувязка может быть в драйвере. Тогда придётся поменять и его. Для этого действуем аналогично.

Ремонт светодиодных ламп – приклейка плафона

После проверки нужно наклеить плафон. Для этого возьмите основание и намажьте его края клеем. Потом воткните плафон и подержите несколько минут. После необходимо будет положить лампочку и подождать затвердения клея. Всё, лампочка готова.

Как отремонтировать светодиодную лампу на 220 В своими руками

Если появились задачи с источниками света, их нетрудно убрать своими руками. Светодиодную лампу на 220 В можно отремонтировать, если она вышла из строя. Советы опытнейших мастеров подскажут, как это выполнить и с чего начать починку.

Функциональность лампы и нередкие недостатки

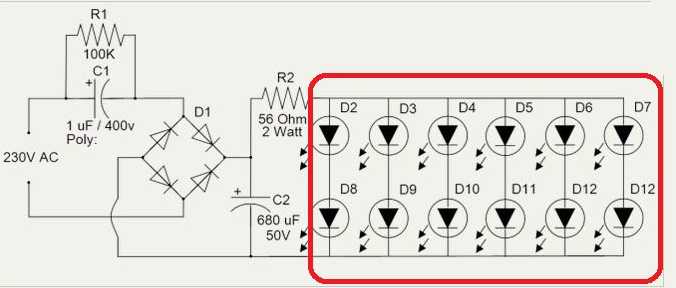

Механизм работы светодиодной лампы: переменный ток подается на особый драйвер. Проходя через него, ток выпрямляется и подается на светодиод. А он уже превращает энергию в свет. В процессе использования драйвер и светодиод выделяют много тепла. Особый радиатор его отводит.

Конструкция всех ламп подобная. Их ремонт не составит труда, если вначале кропотливо изучить работу устройства. Источники света в инноваторских лампах — светодиоды типа SMD. Они размещаются последовательно, как на схеме ниже​. Если выходит из строя один светодиод, то и все другие перестают работать.

Часто предпосылкой неисправности ламп становится перегорание светодиодов — 1-го либо нескольких. Предпосылки:

• плохие элементы;
• не предусмотрена стабилизации тока;
• перегрев светодиодов;
• скачки напряжения в электрической цепи.

В почти всех лампах уже сходу перегружены светодиоды — такая задумка производителя. Это делается с той целью, дабы вызвать энтузиазм у покупателя и вовлечь высочайшей яркостью лампы малеханького размера.

Независимо от предпосылки неисправности, в почти всех случаях выходит отремонтировать светодиодную лампу. Вернуть ее работу сумеет даже начинающий механик.

Достоинство ремонта лампы — экономия средств, так как новенькая будет стоить еще дороже. Сейчас разберемся, что необходимо выполнить, дабы зафиксировать причину поломки.

Разобрать лампу

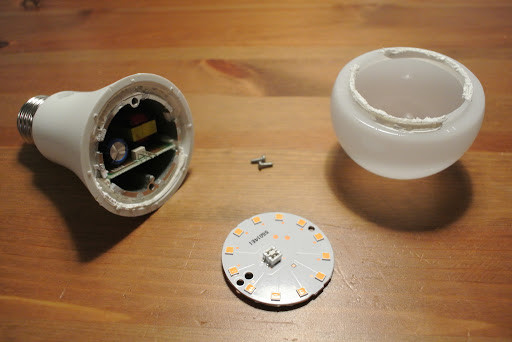

Убрать рассеиватель и изучить внутренность устройства. Если рассеиватель приклеен к корпусу, а такое может быть, его необходимо осторожно отсоединить. В этом поможет отвертка с узким лезвием. Единственное, что в редчайших случаях удается вернуть, — лампы со стеклянным рассеивателем. Часто они не поддаются ремонту.

В рассеивателе содержится плата со светодиодами. В лампах неплохого свойства на плате размещены только светодиоды. Если находятся и другие элементы, лампа будет перенагреваться. В итоге этого составляющие придут в негодность.

Оглядеть плату

Зрительно оценить состояние платы. Отыскать перегоревший светодиод. В почти всех случаях он приметен сходу — на нем черные точки и следы от перегорания. Бывают и случаи, когда все светодиоды на 1-ый взор исправны, на них отсутствуют видимые следы повреждений. Дабы проверить и выявить поломку, пригодится мультиметр.

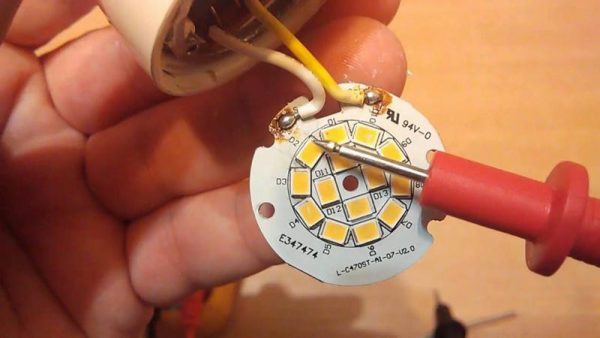

В почти всех современных мультиметрах встроена функция тестирования диодов. Дабы проверить работоспособность компонент, необходимо:

1. На анод светодиода подключить красный щуп, а на катод — черный.
2. Проверить светодиод — если он исправен, то зажгется.
3. Если поменять полярность щупов, на дисплее тестера появится цифра 1. Светодиод не зажгется.

Неисправный элемент при тестировании не светится.

Повреждение светодиода — аннотация по ремонту

Если в неработоспособности светодиодной лампы на 220 В «виновен» спаленный светодиод, ее можно отремонтировать. Как это выполнить своими руками, разглядим поэтапно.

Восстановление работы лампы пройдет проще, если приготовить запасные светодиоды типа SMD и нужного размера. Но в примере ниже представим ремонт посложнее. Покажем, как разобрать старенькый устройство для изъятия нужного компонента.

Разборка светодиодной лампы не составит труда.

1. Вращательными движениями снять рассеиватель.
2. На рисунке видно​, где неисправный светодиод — он почерневший. Из-за 1-го спаленного компонента не стали работать и все другие. Светодиоды связаны между собой.
3. В примере применяется особая конструкция для ремонта LED-ламп. Древесная доска с закрепленным патроном и клавишным выключателем. Позволяет инспектировать и комфортно фиксировать устройство при выполнении ремонта.

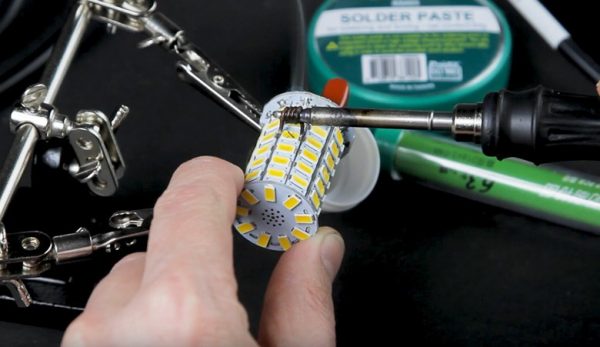

4. Для извлечения светодиода донорскую плату необходимо закрепить особым механизмом «третья рука» в зажиме «крокодил». Понизу подогреть строительным феном. После того как расплавится припой, составляющие извлечь с помощью пинцета, отложить в сторону. Таковой метод намного удобнее, если сопоставить с внедрением паяльничка.
5. Таким же методом извлечь перегоревший компонент. До того как поменять светодиод, принципиально направить внимание на соответствие контактов. С помощью пинцета и строительного фена установить новый компонент.
6. Поместить плату на подкладку-диэлектрик, дабы проверить работоспособность. Тестирование проводят при помощи мультиметра. Если светодиод исправный, он зажгется.
7. В процессе восстановления светодиодной лампы бывалые мастера рекомендуют тестировать и примыкающие составляющие. Они могут быть повреждены из-за долгого воздействия высочайшей температуры.
8. Расположить плату на прежнее место. Для кропотливой фиксации элемента применять теплостойкий клей. Запаять провода питания.
9. Присоединить рассеиватель и проверить работоспособность светодиодной лампы на 220 В.

Отремонтировать ее своими руками не так трудно, как может показаться на 1-ый взор. Главное — верно следовать аннотации.

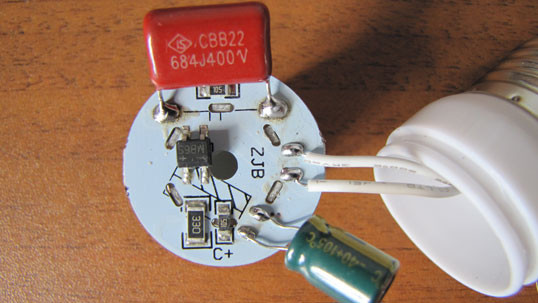

Неисправности в драйвере

Бывает, что светодиодная лампа на 220 В не работает, даже после замены светодиодов, как в примере выше. В таком случае необходимо отремонтировать своими руками другие составляющие, но вначале разглядеть драйвер.

При зрительном осмотре некоторые повреждения устраняются без усилий. К примеру, черные либо расколотые резисторы, вздутые емкости. Если при осмотре ничего не видно, пригодится тестер, дабы проверить работоспособность частей.

Если все составляющие целостные и в рабочем состоянии, но светодиодная лампа все равно не работает, предпосылкой может быть плохая сборка. В таком случае необходимо проверить все места пайки. Недостаточно прогретые, под воздействием перепада температур приводят к ухудшению и исчезновению контакта. Лампа начинает мигать либо не светится совершенно. Если найдены трещинкы, отлично прогреть эти зоны с помощью паяльничка.

В последнюю очередь проверить диодные мосты, так как они очень изредка перестают работать. Пробитые диоды выпаять и снова оглядеть. Если повреждение находится, поставить новый компонент.

Принципиально смотреть за тем, как подключены щупы мультиметра и не спутать полярность. Шнур красного цвета — на плюс, темного — на минус. В неприятном случае светодиодная лампа на 220 В не заработает, но в целом, отремонтировать ее своими руками легко. К тому же это к тому же дешевле, чем брать новейшую.

Проверка и замена блока питания

Светодиодные лампы могут устанавливаться в помещения с высочайшими показателями влажности. В таком случае добавляются стабилизирующие блоки питания. С помощью их понижается напряжение до неопасной отметки.

В процессе эксплуатации лампы и под воздействием отрицательных причин, стабилизатор отрешается работать. Его замена не просит усилий — довольно снять напряжение с помощью отключения цепи в распределительном щите.

Продление срока службы отремонтированных ламп

В некоторых случаях восстановленные лампы служат недолго. В особенности если находятся в закрытых плафонах. В них скапливается тепло. Дабы прирастить срок службы, будет нужно:

1. Включить лампу через пленочный конденсатор, последовательно соединить две лампы.
2. Разобрать лампу, удалить пленочный конденсатор и установить новый компонент с наименьшей емкостью.

Рассмотренные предпосылки неисправности светодиодных ламп — самые обыкновенные и распространенные. Дабы в них разобраться, не надо вникать в схемы и конструкционные решения.

В любом случае починить лампу еще дешевле, чем приобрести новейшую. Главный совет: при ремонте применять только высококачественные элементы с неплохими техническими параметрами. Только так светодиодная лампа прослужит длительно.
