Особенности ремонта люстры с пультом управления своими руками

Люстры с ДУ могут быть нескольких видов.

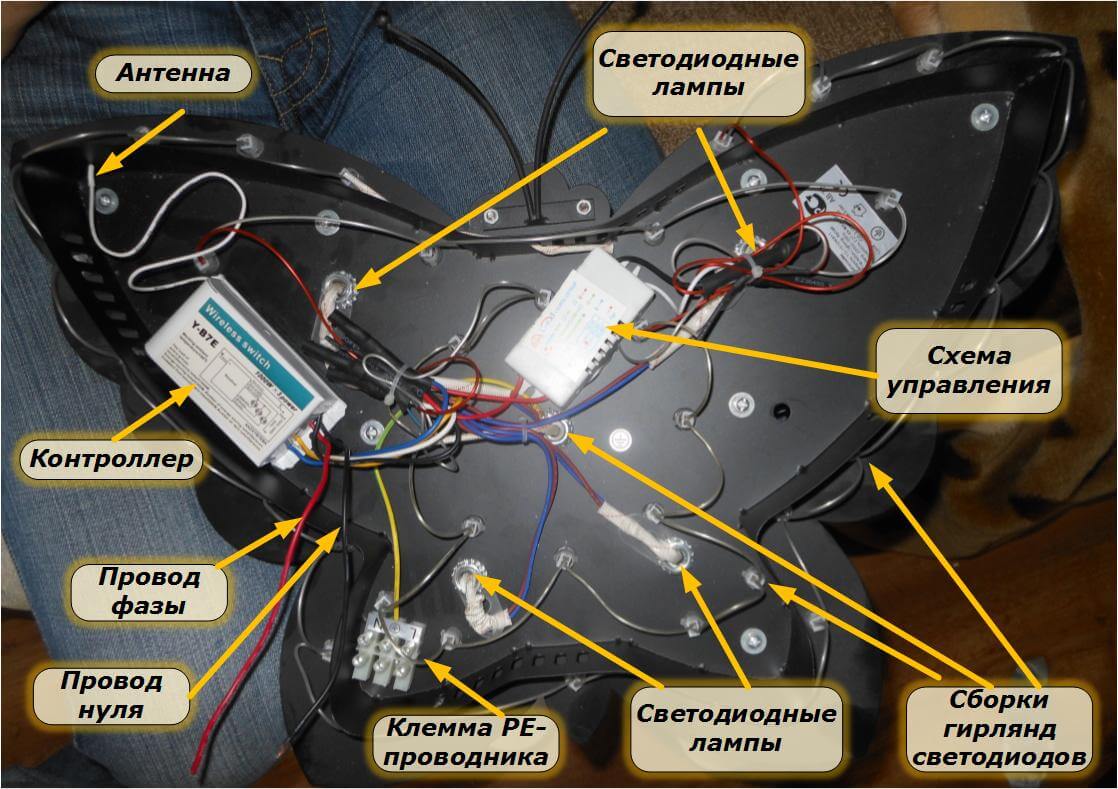

Конструкция светодиодной люстры с пультом

1. Это комбинированного типа с освещением галогенными лампами и светодиодной подсветкой.
2. Люстры только со светодиодным освещением либо только с галогенными лампами.
Невзирая на разнообразность, ремонт этих люстр с пультом дистанционного управления освещением очень похож.

Неисправности пульта управления люстры

Если пульт неисправен тогда может быть следующие предпосылки.
1. При включении с пульта люстра не работает.
2. Не переключаются каналы с пульта.
3. При неисправности пульта может происходить самопроизвольное переключение каналов люстры либо моргание ламп.

Прежде всего необходимо проверить ручное переключение каналов ламп переключателем. Если выключатель работает нормально, тогда инспектируют пульт. Вынимают батареи и тестером определяют напряжение.

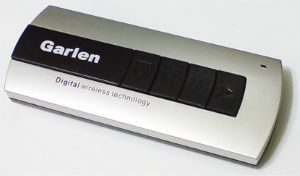

Пульт дистанционного управления люстрой

Если батарейки сели, их меняют на новые. Когда люстра с ДУ эксплуатируется пару лет, тогда может быть загрязнение контактов пульта. Пульт разбирают и протирают контакты на плате и на резиновой базе спиртом.

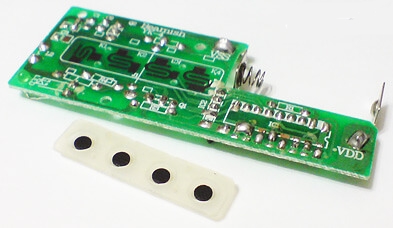

Пульт управления люстрой в разобранном виде

Пульты часто роняют, потому необходимо просматривать маленькие трещинкы платы, обрыв дорожек, ослабление пайки частей. Если и в данном случае всё в порядке, а пульт не работает, тогда его необходимо поменять либо появилась неисправность в модуле контроллера в радиоуправлении. Тут также нужен зрительный осмотр печатной платы под лупой.

Неисправности контроллера люстры с пультом ДУ

Контроллер отвечает за управление люстрой с пульта и в ручном режиме. При ремонте люстры с пультом управления своими руками в контроллере находят такие неисправности, как нарушение целостности пайки радиоэлементов, понижение емкости пленочного конденсатора, нарушение контактов реле переключения режимов.

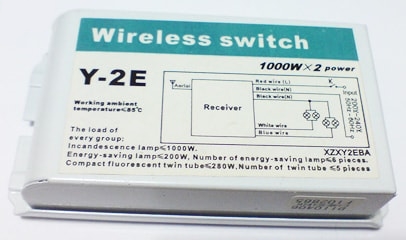

Вот так смотрится блок радиоуправляемого контроллера

Контроллер также может не работать при пониженном сетевом напряжении. После разборки контроллеры кропотливо просматривают пайки на плате под лупой, целостность дорожек. Нарушенные пайки частей отлично пропаивают.

Состояние пленочного конденсатора инспектируют тестером. Один щуп тестера ставят на нулевой провод (на контактную дорожку где припаян чёрный провод), а другой щуп на правый вывод конденсатора.

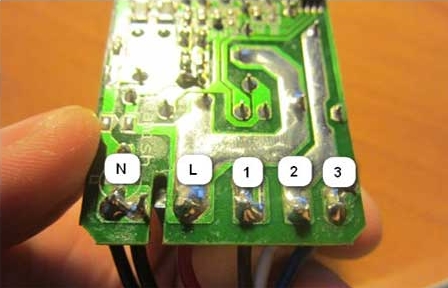

Контакты платы контроллера, сетевое напряжение и выходные контакты 3-х каналов

Тестер покажет 220 В . А если щуп тестера переставить на 2-ой вывод конденсатора, тогда напряжение на тестере должно быть 13,5 — 15 В при исправном конденсаторе. И если это напряжение будет ниже, тогда его не хватит для работы реле, отвечающих за переключения каналов.

Конденсатор является делителем напряжения и если его емкость падает, то миниатюризируется напряжение на его выходе.

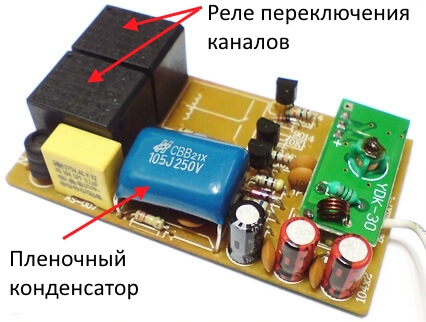

Плата контроллера

Пленочный конденсатор можно ещё проверить тестером (если имеется режим тестера проверки конденсаторов). Обозначение емкости на конденсаторе может быть 105К250V (1,0 мкф Х 250 В) либо 145K250V (1,45 мкф Х 250V). Неисправный конденсатор необходимо поменять. С течением времени также подгорают контакты реле переключения канала. Если слышны точные звуки переключения реле, а лампы не врубаются (нет выхода 220 В канального реле), необходимо вскрывать корпус реле узкой пилкой и надфилем чистить контакты.

Ремонт драйверов люстры с пультом управления

С контроллера выходят 3 провода 220 В для 3 каналов люстры и один нулевой провод. Эти провода идут на блоки питания светодиодов и галогенных ламп. Для светодиодного драйвера указывается число подключения светодиодов. Если на его входе находится 220 вольт, а светодиоды не пылают, тогда неисправен сам блок питания светодиодного освещения либо вышел из строя один из светодиодов.

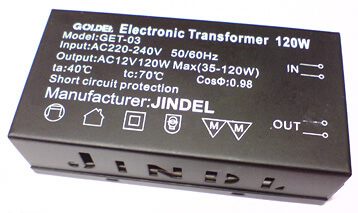

Блок питания галогенных ламп

В данном случае изменяется светодиод. Найти рабочее состояние светодиодного блока питания можно по его выходному напряжению. Для 22 светодиодов выходное напряжение будет равно 22 Х 3 В = 66 В. Также определяют работу драйверов для галогенных ламп.

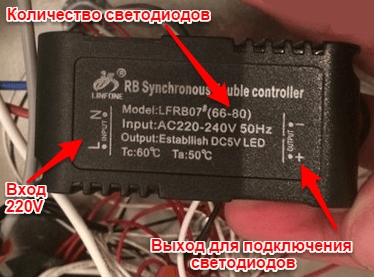

Блок питания светодиодов с указанием их числа

На них обозначено входное напряжение 220 В и выходное 12 В. При подмене блока питания для галогенных ламп необходимо учесть их мощность. Как лицезреем, люстра с ДУ состоит из нескольких модулей. При ремонте люстры с пультом управления своими руками замена вышедшего из строя модуля не составит труда для начинающего электрика.

Не светит светодиодная люстра трехцветная — изучаем совместно

Люстра с пультом управления, снаряженная диодными излучателями, пользуется широкой популярностью благодаря удобству эксплуатации, что обеспечивается дистанционным контролем над устройством. Не считая того, осветительные элементы, предусмотренные в конструкции, характеризуются низким уровнем употребления энергии.

Блок: 1/5 | Кол-во знаков: 316
Источник: http://ProOsveschenie.ru/dlya-doma-i-kvartir/lyustra-s-pultom-upravleniya-svetodiodnaya-ne-gorit.html

Что нового

Ваши права

• Вы не сможете создавать новые темы
• Вы не сможете отвечать в темах
• Вы не сможете прикреплять вложения
• Вы не сможете редактировать свои сообщения

Блок: 2/2 | Кол-во знаков: 357
Источник: http://www.AllRemont.ru/showthread.php?t=14973

Устройство

Тут вы не отыщите обыденных ламп, которые вкручиваются в патрон. Она состоит из 10-ов, может быть, даже из сотен малеханьких светодиодов, которые в общей сумме выдают довольно большой световой поток. Отличительной чертой такового изделия является другой принцип включения – если в традиционном варианте для работы нужен механический выключатель, который зависимо от положения замыкает либо разрывает электрическую цепь, тут устанавливается особое реле с сенсором, улавливающим сигнал дистанционного пульта.

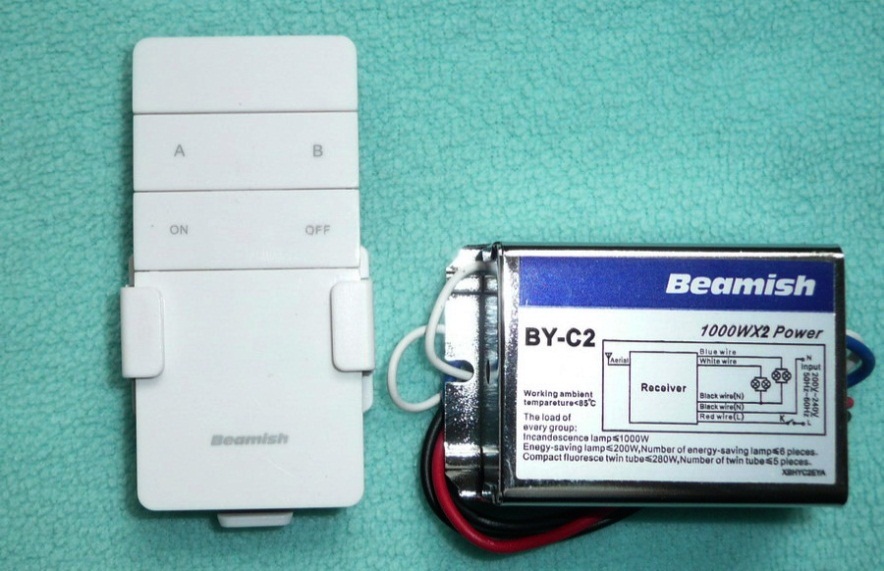

Реле с пультом дистанционного управления

Зависимо от нажатой кнопки на пульте, реле работает с управляемыми контактами, как следствие – они врубаются либо выключаются. На фото выше представлена композиция пульта и реле, которые позволяют работать в нескольких режимах:

1. Включает и выключает 1-ый диодный блок, обычно 30–40% от полного количества.
2. Включение и выключение второго блока, соответственно – 60–70% лампочек.
3. Включение всех 100%, и одна кнопка выключения на все три режима.

Зависимо от размера люстры со светодиодами может быть повышение либо, напротив, уменьшение режимов. Все светодиоды подключаются последовательно, перед ними размещается конденсатор. Он играет роль барьера, защищает хрупкие кристаллы от резких колебаний напряжения.

Она изредка состоит только из светодиодов, обычно они применяются там в первом режиме в качестве ночника либо просто декоративной подсветки. Основной свет реализован при помощи нескольких малеханьких, но массивных галогенных лампочек (светодиоды также усиливают основной свет). Галогенки подключаются при помощи 1-го либо нескольких особых трансформаторов (находится в зависимости от количества лампочек и их мощности).

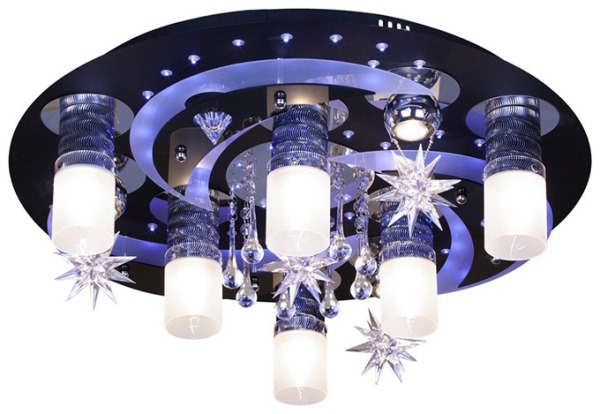

Люстра с комбинированным освещением

Ремонт галогенных люстр осуществляется аналогично ремонту светодиодных люстр. Более тщательно каждый элемент будет описан дальше, когда начнем разбирать предпосылки поломки.

Блок: 2/5 | Кол-во знаков: 1896
Источник: https://LampaGid.ru/osveshchenie/kvartira-i-ofis/remont-lyustr-s-pultom-upravleniya

Более распространенные поломки

Если осветительный устройство не врубается ни от коммутационной аппаратуры, ни средством пульта управления, предпосылки этого могут крыться в неисправности контроллера. Проверить такое предположение можно, удалив из схемы данный элемент.

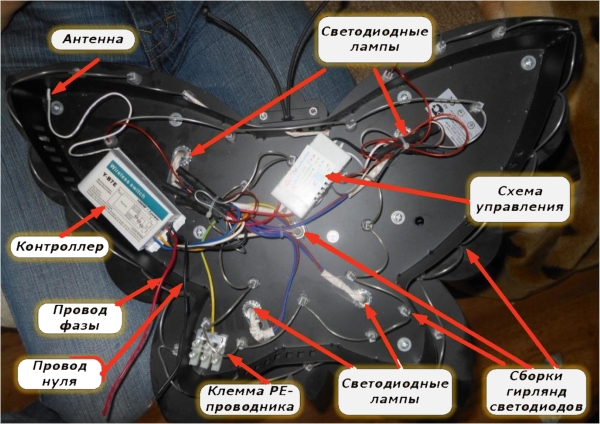

Устройтсво светодиодного потолочного осветительного прибора с ПУ

При всем этом необходимо подключить светодиодный и галогенный блоки впрямую к сети 220 В. Если свет пылает и работает любая из лампочек, неувязка в контроллере. Придется разбирать его и инспектировать все элементы платы.

В случае, когда такое решение не посодействовало и люстра с пультом управления как и раньше не работает, необходимо проверить блоки питания светодиодных и галогенных источников света. Убедиться в этом нетрудно, если протестировать нити накаливания лампочек.

Если работает любой из блоков (диодный, галогенный), но при подключении через понижающие трансформаторы свет все равно не врубается, причина неисправности кроется конкретно в питающих элементах.

Но до того как приступать к демонтажу осветительного устройства, необходимо проверить батарейки в пульте, также проконтролировать, подается ли питание. Это более распространенные предпосылки, объясняющие, почему не работает люстра. Для проверки частей схемы применяется мультиметр.

Блок: 3/5 | Кол-во знаков: 1244
Источник: http://ProOsveschenie.ru/dlya-doma-i-kvartir/lyustra-s-pultom-upravleniya-svetodiodnaya-ne-gorit.html

Что все-таки там могло сломаться?

Разбор полетов стоит начать с симптомов, когда люстра с пультом управления не врубается. Самые распространенные, которые требуют ремонта люстры с пультом дистанционного управления:

• Люстра не врубается с пульта.
• Не пылает один из блоков люстры – светодиодный либо галогенный, при всем этом 2-ая часть работает в штатном режиме.
• Лампы пылают только тогда, когда вы прикасаетесь руками к железным частям корпуса.
• Не работает люстра совершенно.

Блок: 3/5 | Кол-во знаков: 466
Источник: https://LampaGid.ru/osveshchenie/kvartira-i-ofis/remont-lyustr-s-pultom-upravleniya

Ремонтные работы

Если после замены батареек все равно не врубается свет, необходимо последовательно разглядеть все железные возможные задачи. Начать следует с пульта управления и проверки работоспособности контроллера, в особенности, когда не работает вполне вся люстра. В случае частичного отключения источников света можно перебегать к блокам диодов и галогенных ламп.

Блок: 4/5 | Кол-во знаков: 373
Источник: http://ProOsveschenie.ru/dlya-doma-i-kvartir/lyustra-s-pultom-upravleniya-svetodiodnaya-ne-gorit.html

Методы ремонта

1. Пульт. Есть очень обычный метод найти, работает ли пульт. Для этого включите всякую камеру – подойдет для этих целей даже телефон. Направьте датчик пульта, который испускает ИК-сигнал на реле, прямиком в объектив камеры. Понажимайте разные кнопки на пульте. Работающий пульт покажет на дисплее телефона мигающий элемент, который испускает сигнал. Невооруженным глазом мы ничего не увидим, так выходит так как наш глаз не умеет принимать свет в ИК-спектре, а вот камера телефона это выполнить может.

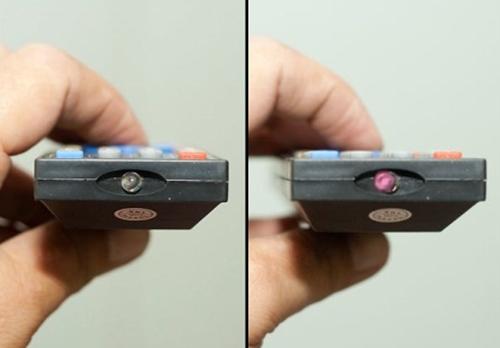

Проверка ИК-пульта при помощи камеры телефона

Если никакого свечения не наблюдается при нажатии на кнопки, означает неисправность в пульте. Сперва проверьте, живые ли батарейки – или установите другие, работающие, или эти поставьте в работающий пульт. Вероятнее всего, причина окажется конкретно в батарейках, схема пульта так обычная, что там ломаться просто нечему (если только вы не искупали его в тарелке с супом либо не уронили этажа так со второго). Если в пульте некординально засорились контакты, его можно аккуратненько разобрать и протереть все токопроводящие элементы ватной палочкой, немного смоченной в спирте. В самых томных случаях поможет только полная замена пульта, на китайских интернет-барахолках предостаточно вариантов с новым реле.

Если пульт исправен, но люстра все равно не загорается, двигаемся дальше до выяснения предпосылки, почему она не стала пылать.

1. Следующим на очереди будет реле, которое воспринимает сигнал от пульта. Есть один действующий, но мало непростой метод проверить его.
   1. Вполне обесточьте квартиру на счетчике либо щитке.
   2. Раскрутите крепежные болты, аккуратненько снимите люстру с потолка.
   3. На этом моменте можно опять пользоваться камерой. Сфотографируйте проводки, которые подключены от реле к самой люстре. Потом аккуратненько отрежьте их, отклейте реле от корпуса люстры с галогенными лампами и отложите его. Поднимите люстру к потолку и подключите впрямую к сети 220 В.
   4. Если при включении света на щитке люстра с пультом управления зажглась, означает, дело конкретно в реле. В таком случае придется приобрести новое и подсоединить его таким же методом, как оно было подключено ранее (фото проводов у нас уже есть).
   5. Возвратите люстру на место, убедитесь в ее работоспособности.
   6. Если она все равно не работает даже впрямую из сети, означает, возвращаем старенькое на место. Вешать люстру не торопимся.



   Реле, присоединенное к сети и к люстре

   Пока этот пункт не завершился, можно пошевелить мозгами о еще одном варианте развития событий – необходимо ли для вас дистанционное управление? Может быть, его можно и совсем убрать, а люстру просто подключить к двухкнопочному выключателю?

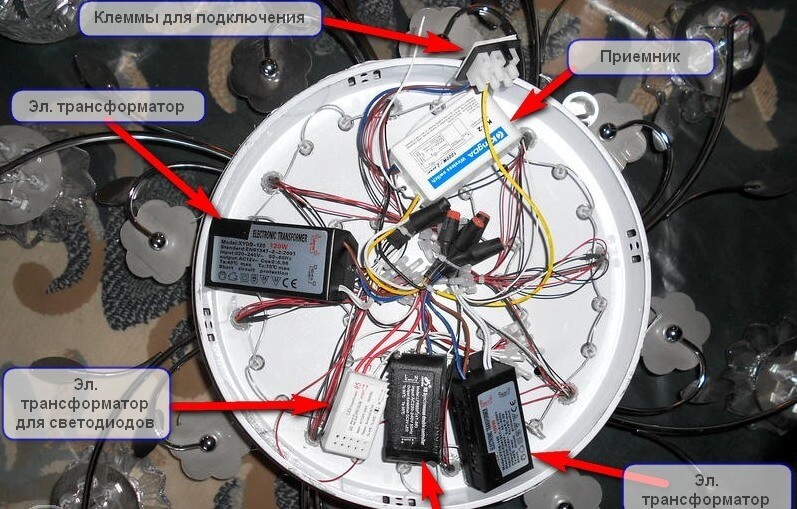

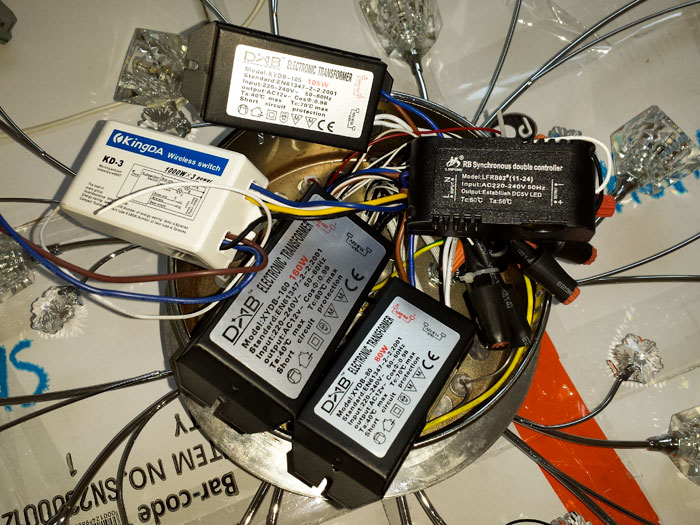

   Обилие трансформаторов для галогеновой цепи лампочек

   Со светодиодами мало труднее. Как говорилось выше, они соединены последовательно, потому при поломке 1-го тухнет вся цепь. Перебирать их в поиске неисправного в большинстве случаев так долгий процесс, что проще на сто процентов поменять все на новые. Если ранее дошло, то попытайтесь начать с блока питания для светодиодов – его отыскать легче, и стоит он меньше. Если после замены светодиоды все равно не загораются, то придется и их поменять. Вобщем, перегорание светодиодов в отменно собранном осветительном приборе – так редчайшее дело, что обычно неувязка решается подменой блока питания.

   1. В отдельный пункт стоит вынести делему с увлекательным симптомом – вся люстра либо отдельный блок в ней зажигается (либо лампочки мигают) только после касания к железному корпусу рукою. Это разъяснить просто – нехороший контакт. Но вот где, предстоит узнать конкретно для вас. Вооружитесь бутылочкой спирта, упаковкой ватки, и кропотливо протрите все контакты в люстре. Нехорошие соединения и ветхие скрутки лучше переработать – поновой зачистите провода, соедините их как можно прочнее, заизолируйте изолентой либо термоусадкой. Не забудьте про цоколи, даже пульт не обойдите стороной, раз уж начали – ему точно не помешает избавиться от скопленной пыли.
   2. Если люстра не желает врубаться после всех проведенных манипуляций, вероятнее всего, неувязка в проводке или снутри самого устройства, или на подходе к люстре. Проверьте наличие тока при помощи мультиметра на всех цепях в люстре, также перед входом сети в реле. На участке, где электричество отсутствует, заменим провода новыми, или включим цепь в обход повреждения, тем выполнив ремонт люстры с пультом управления.
   3. Можно ли испытать починить старенькое реле, не покупая нового? Все равно терять нечего. Удостоверьтесь в его поломке при помощи мультиметра – на выходе устройство должен демонстрировать нулевой ток. Разберите реле, просмотрите его на предмет сожженных шлейфов и контактов. Если таковые есть, то совершенно точно необходимо брать новый. Если же следов нет, проверьте емкость конденсаторов. Их можно поменять, если значение будет меньше 1 мкФ.

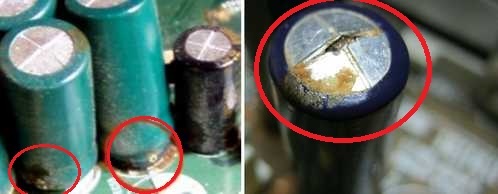

   Покоробленный конденсатор, потерявший емкость

   Блок: 4/5 | Кол-во знаков: 5589
   Источник: https://LampaGid.ru/osveshchenie/kvartira-i-ofis/remont-lyustr-s-pultom-upravleniya

   Заключение

   Хоть обстоятельств поломок у таковой сложной системы довольно много, при методичном подходе к каждой детали вы непременно отыщите делему, которая мешает ей работать. Главное – держать под контролем, не будет ли ремонт светодиодной люстры по затратам дороже, чем покупка новейшей. Самая накладная деталь – новое реле включения-выключения, но от него можно просто избавиться, подключив светодиодную люстру к выключателю с 2-мя клавишами. Другие трансформаторы и провода стоят в Китае очень недорого, а вот на светодиоды и лампочку придется потратиться, зависимо от их мощности и количества стоимость может быть очень большой – как минимум приравниваться цены новейшей светодиодной люстры.

   Блок: 5/5 | Кол-во знаков: 689
   Источник: https://LampaGid.ru/osveshchenie/kvartira-i-ofis/remont-lyustr-s-pultom-upravleniya
