RBUZ D6-63 red – уникальное реле напряжения, может работать в 2 режимах. В режиме однофазовой нагрузки устройство защищает от критичных скачков напряжения в сети, работает как три однофазовых реле в одном корпусе с независящими опциями. В режиме трехфазной нагрузки — защищает от критичных скачков напряжения в сети, асимметрии, обрыва фаз, держит под контролем порядок чередования фаз, при всем этом коммутация осуществляется внутренними силовыми реле, дополнительный контактор не нужна. 3 х 63 А. Ток нагрузки: 3 х 13 900 Вт. Очень четкое измерение (метод True RMS). Журнальчик аварийных ситуаций. Защита от нередких срабатываний. Безопасность и комфорт в использовании. Малогабаритное, установка на DIN-рейку (6 модулей).
7 631 Стоимость руб. за 1 шт
Резвый просмотр
DigiTOP Vp-10AS — Реле напряжения в розетку. Наибольший ток: 10А. Мощность нагрузки: до 2,2 кВт.
1 390 Стоимость руб. за 1 шт
Резвый просмотр
DigiTOP Vp-16AS — Реле напряжения в розетку. Наибольший ток: 16А. Мощность нагрузки: до 3,5 кВт.
1 570 Стоимость руб. за 1 шт
Резвый просмотр
RBUZ D16 — Однофазовое реле напряжения 16А на DIN-рейку для всего дома либо квартиры. Номинальный ток: 16 А (max 20 А). Ток нагрузки 3500 ВА. Задержка подачи нагрузки до полной стабилизации напряжения. Сохранение в энергонезависимой памяти критичного уровня напряжения. Завышенная безопасность. Управление хоть какой мощностью нагрузки через контактор.
1 907 Стоимость руб. за 1 шт
Резвый просмотр
RBUZ D25 — Однофазовое реле напряжения 25А на DIN-рейку. Лучший выбор для дачи либо обьекта с маленьким количеством энергопотребителей. Номинальный ток: 25 А (max 30 А). Ток нагрузки 5500 ВА. Задержка подачи нагрузки до полной стабилизации напряжения. Запоминание аварийного напряжения в энергонезависимой памяти. Завышенная безопасность.
2 033 Стоимость руб. за 1 шт
Резвый просмотр
RBUZ D25t — Проф однофазовое реле напряжения 25А (усовершенствованная модель с термозащитой). Номинальный ток: 25 А (max 30 А). Ток нагрузки 5500 ВА. Очень четкое измерение (метод True RMS). Защита от перегрева. Задержка времени выключения. Задержка включения до стабилизации напряжения.
2 231 Стоимость руб. за 1 шт
Резвый просмотр
RBUZ MF32 — Многофункциональное реле для защиты всего дома либо электрического оборудования от отличия напряжения, тока либо мощности от данных пределов. Можно ограничить потребляемую активную мощность удаленного оборудования. Ток нагрузки: 32 А. Мощность нагрузки: 7000 Вт. Интегрированная термозащита.
2 915 Стоимость руб. за 1 шт
Резвый просмотр
RBUZ R216Y — Бытовое реле напряжения с удлинителем. Наибольший ток нагрузки: 16 А. Мощность нагрузки: 3000 Вт. Обычной установка в розетку. Можно подключать сразу 2 устройства. Задержка включения нагрузки.
2 924 Стоимость руб. за 1 шт
Резвый просмотр
RBUZ D2-40 — Однофазовое реле напряжения в малогабаритном корпусе на 2 модуля. Номинальный ток: 40 А (max 50 А). Ток нагрузки 8800 ВА. Защита от перегрева. Очень четкое измерение (метод True RMS). Задержка времени выключения. 2 типа времени задержки включения нагрузки после аварийного срабатывания.
3 167 Стоимость руб. за 1 шт
Резвый просмотр
RBUZ D2-50 — Однофазовое реле напряжения в малогабаритном корпусе на 2 модуля. Номинальный ток: 50 А (max 60 А). Ток нагрузки 11000 ВА. Защита от перегрева. Очень четкое измерение (метод True RMS). Задержка времени выключения. 2 типа времени задержки включения нагрузки после аварийного срабатывания.
3 464 Стоимость руб. за 1 шт
Резвый просмотр
RBUZ D2-63 — Однофазовое реле напряжения в малогабаритном корпусе на 2 модуля. Номинальный ток: 63 А (max 80 А). Ток нагрузки 13900 ВА. Защита от перегрева. Очень четкое измерение (метод True RMS). Задержка времени выключения. 2 типа времени задержки включения нагрузки после аварийного срабатывания.
3 806 Стоимость руб. за 1 шт
Резвый просмотр
DigiTOP МР-63 — Многофункциональное реле 6-в-1: Реле напряжения, реле тока, амперметр и вольтметр в 1 корпусе для защиты электрического оборудования. Номинальный ток: от 1 до 63 А.
4 149 Стоимость руб. за 1 шт
Резвый просмотр
RBUZ D32 — Однофазовое реле напряжения 16А на DIN-рейку. Базисная модель для защиты всего дома либо квартиры от скачков напряжения в сети 220 В. Номинальный ток: 32 А (max 40 А). Ток нагрузки 7000 ВА. Задержка подачи нагрузки до полной стабилизации напряжения. Запоминание аварийного напряжения в энергонезависимой памяти. Завышенная безопасность.
2 294 Стоимость руб. за 1 шт
Резвый просмотр
RBUZ D32t — Проф однофазовое реле напряжения 32А (усовершенствованная модель с термозащитой). Номинальный ток: 32 А (max 40 А). Ток нагрузки 7000 ВА. Очень четкое измерение (метод True RMS). Защита от перегрева. Задержка времени выключения. Задержка включения до стабилизации напряжения.
2 564 Стоимость руб. за 1 шт
Резвый просмотр
RBUZ D2-40 red – Малогабаритное однофазовое реле напряжения на 40А с красной индикацией. ProModel с максимум функций. Защита оборудования от высокого, низкого напряжения и обрыва нуля. Номинальный ток: 40 А (макс. 50 А). Ток нагрузки 8 800 Вт. Защита от перегрева. Очень четкое измерение (метод True RMS). Задержка включения нагрузки от 3 сек до 10 минут. 2 типа времени задержки включения нагрузки после аварийного срабатывания. Поправка напряжения на дисплее. Энергонезависимый журнальчик аварийных ситуаций. Настройка длительности провала напряжения. Установка на DIN-рейку (2 модуля).
2 996 Стоимость руб. за 1 шт
Резвый просмотр
RBUZ D2-50 red — Однофазовое реле напряжения на 50А с красной индикацией. ProModel с максимум функций. Защита оборудования от высокого, низкого напряжения и обрыва нуля. Номинальный ток: 50 А (макс. 60 А). Ток нагрузки 11 000 Вт. Защита от перегрева. Очень четкое измерение (метод True RMS). Задержка включения нагрузки от 3 сек до 10 минут. 2 типа времени задержки включения нагрузки после аварийного срабатывания. Поправка напряжения на дисплее. Энергонезависимый журнальчик аварийных ситуаций. Настройка длительности провала напряжения. Установка на DIN-рейку (2 модуля).
3 374 Стоимость руб. за 1 шт
Резвый просмотр
RBUZ D2-63 red — Однофазовое реле напряжения на 63А с красной индикацией. ProModel с максимум функций. Защита оборудования от высокого, низкого напряжения и обрыва нуля. Номинальный ток: 63 А (макс. 80 А). Ток нагрузки 13 900 Вт. Защита от перегрева. Очень четкое измерение (метод True RMS). Задержка включения нагрузки от 3 сек до 10 минут. 2 типа времени задержки включения нагрузки после аварийного срабатывания. Поправка напряжения на дисплее. Энергонезависимый журнальчик аварийных ситуаций. Настройка длительности провала напряжения. Установка на DIN-рейку (2 модуля).
3 644 Стоимость руб. за 1 шт
Резвый просмотр
RBUZ R1 — Бытовое реле напряжения для защиты оборудования, подключаемого в одну розетку. Заземляющий контакт будет в особенности полезен при защите холодильника и стиральной машины. Самый обычный вариант защиты от перенапряжения — включил, и работает. Наибольший ток нагрузки: 16 А. Мощность нагрузки: 3000 Вт. Сохранение критичных значений напряжения в энергонезависимой памяти.
1 664 Стоимость руб. за 1 шт
Резвый просмотр
RBUZ D40 — Массивное однофазовое реле напряжения 40А для защиты дома либо квартиры. Номинальный ток: 40 А (max 50 А). Ток нагрузки 8800 ВА. Задержка подачи нагрузки до полной стабилизации напряжения. Запоминание аварийного напряжения в энергонезависимой памяти. Завышенная безопасность.
2 627 Стоимость руб. за 1 шт
Резвый просмотр
RBUZ D40t — Проф однофазовое реле напряжения 40А (усовершенствованная модель с термозащитой). Номинальный ток: 40 А (max 50 А). Ток нагрузки 8800 ВА. Очень четкое измерение (метод True RMS). Защита от перегрева. Задержка времени выключения. Задержка включения до стабилизации напряжения.
2 870 Стоимость руб. за 1 шт
Резвый просмотр
RBUZ SR1 — Бытовое реле напряжения в розетку с сенсорным управлением (белоснежная индикация). Наибольший ток нагрузки: 16 А. Мощность нагрузки: 3000 Вт. Обычная установка: установка не нужна! Задержка включения нагрузки. Импульсный блок питания. Сохранение критичных значений напряжения в энергонезависимой памяти.
2 168 Стоимость руб. за 1 шт
Резвый просмотр
RBUZ D50 — Массивное однофазовое реле напряжения 50А для защиты всего дома либо квартиры. Номинальный ток: 50 А (max 60 А). Ток нагрузки 11000 ВА. Задержка подачи нагрузки до полной стабилизации напряжения. Запоминание аварийного напряжения в энергонезависимой памяти. Завышенная безопасность.
2 915 Стоимость руб. за 1 шт
Резвый просмотр
RBUZ D50t — Проф однофазовое реле напряжения 50А (усовершенствованная модель с термозащитой). Номинальный ток: 50 А (max 60 А). Ток нагрузки 11000 ВА. Очень четкое измерение (метод True RMS). Защита от перегрева. Задержка времени выключения. Задержка включения до стабилизации напряжения.
3 158 Стоимость руб. за 1 шт
Резвый просмотр
RBUZ SR1 red — Бытовое реле напряжения в розетку с сенсорным управлением (красноватая световая индикация). Наибольший ток нагрузки: 16 А. Мощность нагрузки: 3000 Вт. Обычная установка: установка не нужна! Задержка включения нагрузки. Импульсный блок питания. Сохранение критичных значений напряжения в энергонезависимой памяти.
1 664 Стоимость руб. за 1 шт
Резвый просмотр
RBUZ D63 — Массивное однофазовое реле напряжения 63А для защиты всего дома либо квартиры. Номинальный ток: 63 А (max 80 А). Ток нагрузки 13900 ВА. Задержка подачи нагрузки до полной стабилизации напряжения. Запоминание аварийного напряжения в энергонезависимой памяти. Завышенная безопасность.
3 221 Стоимость руб. за 1 шт
Резвый просмотр
RBUZ D63t — Проф однофазовое реле напряжения 63А (усовершенствованная модель с термозащитой). Номинальный ток: 63 А (max 80 А). Ток нагрузки 13900 ВА. Очень четкое измерение (метод True RMS). Защита от перегрева. Задержка времени выключения. Задержка включения до стабилизации напряжения.
3 464 Стоимость руб. за 1 шт
Резвый просмотр
DigiTOP ОМ-7 — Ограничитель мощности с функцией реле напряжения. Мощности нагрузки: до 7 кВт. Номинальный ток: 32 А.
2 480 Стоимость руб. за 1 шт
Резвый просмотр
RBUZ MF40 — Многофункциональное реле для защиты всего дома либо электрического оборудования от отличия напряжения, тока либо мощности от данных пределов. Можно ограничить потребляемую активную мощность удаленного оборудования. Ток нагрузки: 40 А. Мощность нагрузки: 8800 Вт. Импульсный блок питания уменьшает потребление энергии самим реле. Интегрированная термозащита.
3 761 Стоимость руб. за 1 шт
Резвый просмотр
DigiTOP Vp-16A — Однофазовое реле напряжения. Номинальный ток: 10А. Макс. ток: 16 А. Мощность нагрузки: до 2,2 кВт.
1 800 Стоимость руб. за 1 шт
Резвый просмотр
DigiTOP ОМ-14 — Ограничитель мощности с функцией реле напряжения. Мощности нагрузки: до 14 кВт. Номинальный ток: 63 А.
3 053 Стоимость руб. за 1 шт
Резвый просмотр
DigiTOP Vp-25A — Однофазовое реле напряжения на DIN-рейку. Номинальный ток: 25А (max 32 А). Ток нагрузки 5,5 кВт. Стопроцентно цифровое управление. Табло индикации действующего значения напряжения. Автоматическое включение нагрузки после нормализации напряжения. Программируемая задержка на включение.
Как избрать реле напряжения 220В для личного дома и квартиры
В современном жилище огромное значение придается защите электросети от сильных перенапряжений. Для этого используются сетевые стабилизаторы, дозволяющие сгладить резкие колебания, но отличающиеся целым вблизи недочетов. Еще выгодней применять дешевые и малогабаритные реле напряжения 220В для дома, обеспечивающие надежную защиту бытовых сетей. Эти приборы, сокращенно обозначаемые РКН, устанавливаются в распределительном щитке и не нуждаются в значимом пространстве в границах квартиры.
Механизм работы и функционал
Механизм работы устройства, известного большинству любителей под заглавием ограничитель напряжения 220V, можно осознать после ознакомления с его устройством. В состав входят следующие узлы:
- электронный модуль контроля, настраиваемый по нижнему и верхнему пределам;
- формирователь управляющего сигнала;
- электромагнитное реле, отключающее устройство при превышении уставки.
Когда напряжение в сети добивается 1-го из предельных уровней, электроника производит управляющий сигнал, подающий питание на реле контроля. Оно срабатывает и обесточивает линию, защищая присоединенные к розеткам бытовые приборы.
Функционал таких изделий в сопоставлении с этим же стабилизатором значительно расширен:
- Можно установить два порога срабатывания (верхний и нижний).
- Приборы имеют светодиодные индикаторы, интегрированные в лицевую панель и обеспечивающие контроль наличия напряжения на входе и выходе.
- Предусмотрен жидкокристаллический экран, на котором фиксируются значения главных характеристик сетевого питания.
Перечисленные способности приметно упрощают эксплуатацию защитного оборудования, установленного в квартире либо в пригородном доме.
Систематизация и виды
Известные виды РКН делятся по типу применяемого в жилье питания, в согласовании с которым они бывают однофазовыми либо трехфазными. Реле напряжения питания 220В инсталлируются в городском жилище, а их трехфазные аналоги применяются в кабинетах либо на предприятиях. Часто они встречаются в личных домах, к которым подведено ответвление от полосы 380 Вольт (трехфазное питание).
По методу подключения в обслуживаемую линию известные модели реле контроля сетевого напряжения 220В для дома делятся на следующие виды:

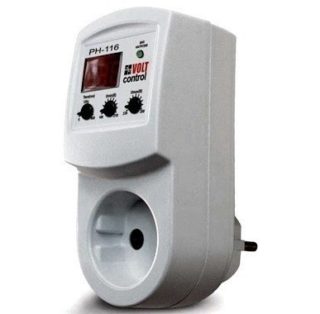

- переходники, включаемые в обыденную розетку;

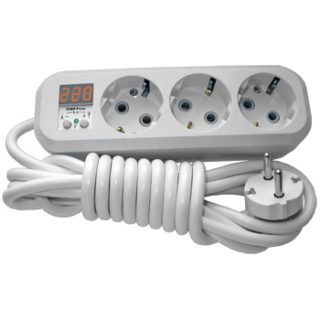

- удлинители, имеющие несколько гнезд (от 1-го до 6-ти);

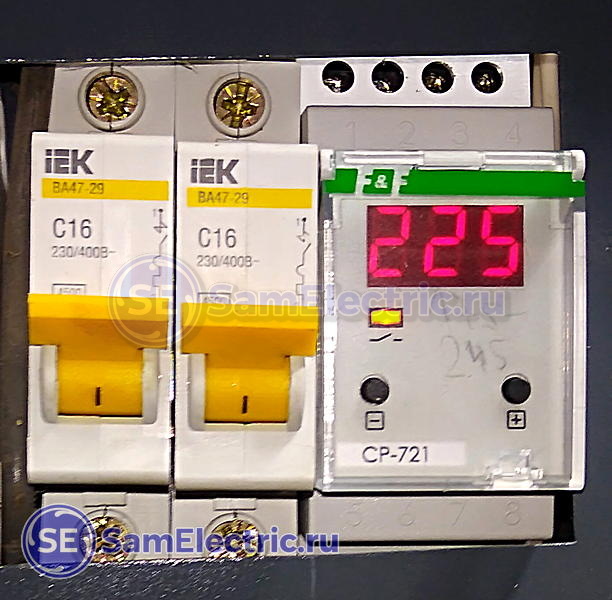

- приборы, монтируемые в щитке на DIN-рейку.
1-ые две позиции представляют собой переходные устройства, обеспечивающие защиту отдельных бытовых потребителей. Этим они принципно отличаются от РКН, устанавливаемых в распределительном шкафу. К ним могут подключаться целые группы электроприборов.
Плюсы и недочеты изделий, включаемых в розетку
Перед тем как приобрести реле контроля напряжения в розетку, принципиально оценить его плюсы, оправдывающие покупку.
- Простота установки, компактность и мобильность (возможность включать в любом месте);
- относительно низкая цена;
- симпатичный дизайн, не нарушающий интерьеров помещений;
- универсальность: допустимость применения для защиты отдельного потребителя либо нескольких нагрузок сходу.
Дизайн переходников и удлинителей отлично проработан. Их внешний облик удовлетворяет самым требовательным запросам и не заносит видимых нарушений в интерьеры комнат. К недочетам относят отсутствие ряда опций, имеющихся у устройств, устанавливаемых на DIN-рейку.
Какой тип предпочтительней
Если юзер обеспокоен сохранностью дорогой модели холодильника, к примеру, а все другие приборы уже защищены стабилизатором, удобнее приобрети эталон типа «розетка-вилка».
В данном случае установка общего автоматического устройства будет лишней, так как приведет к неоправданным издержкам. Этот вариант больше подходит для обитателей городских квартир, не желающих тратиться на установку РКН в распределительном щитке (для этого придется приглашать электрика).
Независимо от критерий эксплуатации реле контроля следует осознавать, что установка нескольких устройств в розетку обойдется дороже, чем 1-го – в щиток.
Когда стабилизатора в доме нет, а его обладатель вожделеет накрепко защитить кухонное и комнатное оборудование, разумнее избрать монтируемый на DIN-рейку устройство. При установке нескольких реле – по одному на каждую защищаемую линию – возможность поломки дорогостоящего оборудования вполне исключается. Они нормально подходят для личного дома, где сумеют держать под контролем и трехфазную сеть.
Особенности установки РКН
Общий порядок монтажа реле в электрическом шкафу определяется требованиями действующих эталонов (ПУЭ, а именно). Любая определенная модель РКН может устанавливаться в согласовании с выполняемыми ей функциями. Вероятны следующие варианты установки реле в линию проводки:
- размещение сходу после электрического счетчика (этот метод считается традиционным);
- подключение вместе с УЗО и линейным автоматом, что расширяет многофункциональные способности устройства;
- установка до электрического счетчика, позволяющая защитить от перенапряжений сам устройство учета.
Последний вариант вероятен только после получения разрешения от представителей «Энергосбыта».
Зависимо от метода подключения к нагрузке разные эталоны РКН инсталлируются или по схеме прямого подсоединения к нагрузке, или через силовые контакты магнитного пускателя. 2-ой вариант значительно расширяет способности устройства по нагрузочному току.
Настройка режимов
Пороговые значения РКН выставляются при помощи нескольких потенциометров по градуированной шкале, вынесенной совместно с ручками на переднюю панель.
В отдельных образчиках для установки пределов срабатывания используются кнопки.
Шаг, с которым задаются нижняя и верхняя граница у большинства образцов РКН составляет один Вольт. Корректность выставления подходящего параметра контролируется по индикаторному табло, имеющемуся на лицевой панели устройства.
На некоторых моделях предусмотрен очередной регулятор, задающий время возвращения устройства в начальное состояние, момент повторного подключения нагрузки к силовой цепи. Оно может выставляться в широком спектре значений от нескольких секунд до 10 минут.
Описание фаворитных моделей
Схемы подключения и опции большинства моделей, предлагаемых русскими производителями, имеют много общего, отличаться могут только деталями.

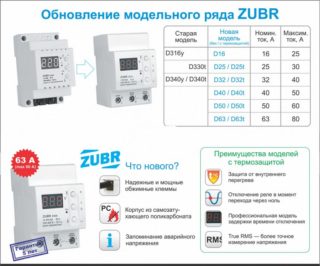

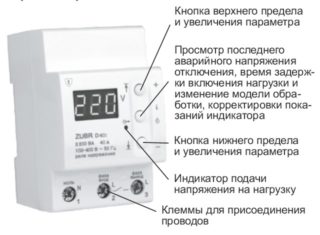

Приборы под маркой Зубр

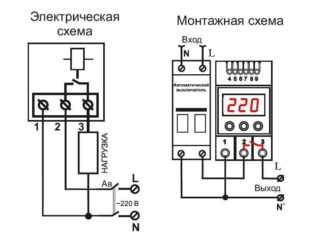

Защитные устройства этой серии врубаются схему энергоснабжения 2-мя методами:
- облегченное внутреннее подключение;
- вместе с УЗО и защитным автоматом.
В первом случае нагрузка подсоединяется конкретно к выходу устройства, а во 2-м цепь контроля замыкается через УЗО и АВ. Такое включение Зубра позволяет защитить линию не только лишь от перепадов напряжения, но и от утечек по току.
Приборы имеют разные варианты выполнений, отличающиеся номинальными токами (25-63 Ампера). Верхний порог срабатывания – от 220 до 280 с шагом 1 Вольт, а его нижнее значение – от 120 до 210-ти Вольт. Время повторного включения в линию варьируется от 3-х до 600 сек. Шаг регулировки – 3 секунды.

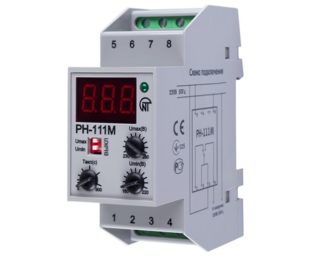

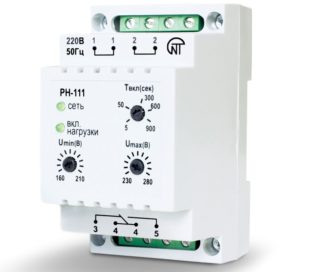

Серия РН
Модель РН-113 врубается после электросчетчика и допускает ручное выставление значений нижнего и верхнего порогов срабатывания, индицируемых на интегрированном в лицевую панель мониторе. Устройство способен автоматом подключать питающую сеть при восстановлении ее характеристик после сильных скачков напряжения.
Для обычной работы устройств этой серии нужен припас по мощности более 20%.
Кроме предельных значений на индикаторе высвечиваются характеристики сети при выключении потребителя, также время, оставшееся до включения. Номинальный ток составляет 32 Ампера; при желании он может быть увеличен за счет установки магнитного пускателя.

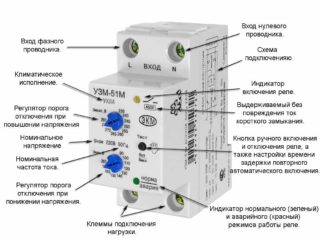

Серия УЗМ
Устройство УЗМ-51М, устанавливаемый сходу после электросчетчика, рассчитан на номинальный ток до 63-х Ампер и занимает сходу 2 модуля на DIN-рейке. Его стандартная ширина – 35 мм. Очень выставляемая уставка по верхнему лимиту напряжения составляет 290 Вольт. Нижний порог срабатывания по перенапряжению равен 100 Вольтам.
Время повторного включения, задаваемое юзером вручную, может принимать два фиксированных значения – 10 секунд и 6 минут. Приборы серии УЗМ допускается устанавливать в сетях с хоть какой системой заземления: TN-C, TN-S либо TN-C-S.

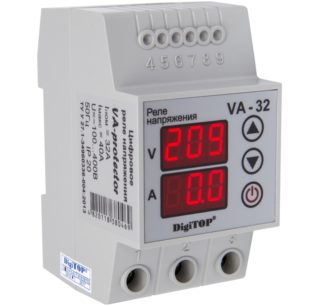

Приборы от компании «DigiTOP»
РКН серии V-protektor применяются только для защиты от перепадов напряжения. Они рассчитаны на номинальные токи от 16 до 63 Ампер. Верхний порог срабатывания задается в границах от 210 до 270-ти, а нижний – от 120 до 200 Вольт. Время автоматического восстановления включенного состояния – от 5 до 600 сек. Трехфазный устройство V-protektor 38 рассчитан на наибольший ток менее 10 Ампер.
Устройства марки АВВ
Пользующиеся популярностью на рынке реле ABB серии CM позволяют регулировать порог срабатывания в широком спектре значений (от 24-х до 240 Вольт – в однофазовых и от 320 до 430 Вольт в трехфазных цепях). Время восстановления у большинства моделей составляет от 1 до 30 секунд.
