Во всех электросетях временами происходят скачки напряжения, которые могут вывести из строя электрическое оборудование. В особенности небезопасны скачки в сети для электроники. Дабы оградить себя от них люди применяют стабилизаторы и реле напряжения. Давайте разглядим, что такое и как подключить реле напряжения.
Содержание статьи
Что же все-таки это такое, какие они бывают и другие нередко задаваемые вопросы о реле напряжения
Реле напряжения – устройство, который отключает питающую сеть от нагрузки при ненормальных величинах напряжения в ней. На современных распространенных реле напряжения имеется экран либо группа семисегментных светодиодных индикаторов и несколько кнопок для установки режим работы.
На экране либо индикаторах обычно отображается напряжение. Пореже их два, и на втором отображается ток. Вы сможете настраивать последние значения напряжений (верхний и нижний пределы) при которых необходимо отключать питание потребителям. Зависимо от модели могут устанавливаться светодиоды-индикаторы состояния сети, режима работы и текущего положения в меню опции.
Также вы сможете настраивать время повторного включения. Реле включится через данный промежуток времени и если напряжение в сети достигнуло номинального – продолжит работать, если нет – отключится.
По типу конструкции могут быть для установки на DIN-рейку либо те, которые вставляются в розетку, на их корпусе распложены те же органы и розетка для подключения защищаемой нагрузки.Такие реле комфортно применять для защиты определенного устройства либо группы устройств.
Не считая того реле контроля напряжение может быть и в других исполнениях, к примеру встроенное в удлинитель. Розеточные реле напряжения самые дешевенькие – их цена начинается от 500 р.
Какими бывают скачки напряжения и почему?
Скачки напряжения происходят из-за коммутации массивных устройств (включения и выключения), из-за заморочек на линиях электропередач и оборудования подстанции. Завышенное либо пониженное напряжение может быть как импульсным либо краткосрочным (скачком), так и долгим.
Долгие отличия напряжения в большинстве случаев происходят при перекосе фаз, это такое состояние трёхфазной электросети, когда она работает без нулевого проводника и её фазы нагружены неравномерно. Такое происходит, когда на подъездном электрощите многоквартирного дома отгорает нулевой проводник. Тогда в одних квартирах напряжении прыгает до 300 вольт, а в других падает ниже 200. Это очень страшный режим работы для любого вида домашней техники и проводки.
Чем реле напряжения отличается от стабилизатора и что лучше?
Стабилизатор напряжения устроен, так что система управления стремиться поддерживать на его выходе установленное напряжение либо близкое к нему (к примеру, 220В), при колебаниях входного напряжения в определенном спектре.
Бывают разных типов:
Релейные – дешевые, регулируют выходное напряжение ступенчато.
Электромеханические – плавненько регулируют выходное напряжение, по типу автотрансформатора.
Электронные, на симмисторах либо тиристорах либо других полупроводниковых ключах, сложные и дорогие устройства.
Феррорезонансные – в особенности распространены были в советское время, к примеру стабилизатор «Украина». Почти всегда малоэффективны.
Время реакции таких стабилизаторов, зависимо от их конструкции, доходит до секунды. За этот период времени ваша техника уже может выйти из строя, тогда как время реакции реле напряжения измеряется в толиках секунд.
Идеальнее всего применять их в паре, а если по отдельности, то нельзя непосредственно сказать, что лучше. В плане защиты от перегрузок – реле напряжения, а в плане долговременной работы, конечно, стабилизатор напряжения.
Стабилизаторы напряжения и сточники бесперебойного питания:
Как подключить реле напряжения?
Реле напряжения подключается в разрыв питающей сети, между счетчиком и группой автоматов, либо вводным автоматом. Если группы автоматов нет, что в большинстве случаев бывает в старенькых квартирах, то можно его смонтировать после автомата, который запитывает квартиру.
Вот приведена простая схема подключения реле напряжения:
Зависимо от определенного экземпляра реле вы предназначение выводов (клемм) может различаться, но основной принцип заключается в следующем:
К реле идёт два провода (фаза и ноль), а уходит один – фаза, ноль в реле не размыкается, размыкается только фаза. На той модели, что изображена на картинке другое размещение клемм.
Тут происходит подключение 2-ух питающих проводов на вход измерительной цепочки реле, когда она детектирует отклонение напряжения сверх установленного, оно переключает само реле. При всем этом в вашем расположении имеется две пары контактов (нормально-замкнутая и нормально-разомкнутая), это обозначено в схематическом обозначении на нижней части реле.
Это необходимо для реализации разных схем, к примеру формирования сигнала для пуска генератора либо другой системы бесперебойной подачи электроэнергии у вас на дому, либо включения аварийного освещения и отключения принципиальных цепей.
Дальше изображена схема подключения реле в паре с УЗО либо дифавтоматом, они необходимы для предотвращения поражения током жильцов вашей квартиры, от корпусов электроприборов и других частей. В принципе то же самое, что и на прошлом рисунке.
Схема для персональной опции напряжений допустимых для каждой цепи. Это комфортно, если у вас хорошо изготовлена проводка, и розеточные группы каждой комнаты запитаны на различные автоматы, как и цепи освещения и массивных потребителей. Тогда вы сможете применять случайное количество реле контроля напряжения и выставить допустимые пределы для каждого потребителя.
На практике это необходимо, дабы защитить от перепада в сети питания дорогостоящее оборудование, к примеру холодильник и стиральную машину, но при всем этом свет будет продолжать пылать.
Если вы желаете разгрузить контакты реле, дабы оно прослужило подольше либо мощности вашего экземпляра недостаточно для питания ваших потребителей, поставьте между реле пускатель (контактор) либо более массивное реле, тогда выходную клемму реле необходимо соединить с катушкой вашего коммутационного устройства. Так, когда напряжение выйдет за допустимые пределы катушка контактора обесточится, его контакты разомкнуться и отключатся от сети потребители.
Такую схему можно применять и в трёхфазной электросети. При отклонении напряжения в одной из фаз, трёхфазный магнитный пускатель либо контактор отключит нагрузку, таким макаром, защитит её.
Для трёхфазных цепей вообщем продаются трёхфазные реле контроля напряжения и перекоса фаз, также, в них встроена и функция контроля фаз (зависимо от модели). Тщательно о нем поведано в этом видео:
Вообщем не нужно применять три однофазовых реле контроля напряжения в трёхфазной сети, я считаю, что это может привести к порче электрического оборудования, так как для некоторых трёхфазных потребителей.
Есть модели и поординарнее, схема включения припоминает схему с однофазовым реле.
Тут трёхфазное реле держит под контролем напряжения каждой из фаз, и в случае нештатной ситуации в сети отключает катушку трёхфазного пускателя либо контактора.
Заключение
Реле контроля напряжение – это дешевенький метод обезопасить проводку и домашнюю технику в собственной квартире. Его можно приобрести за 1-2 тысячи рублей, есть модели ценой и дороже. Для его установки не нужна много места, чего не скажешь об установке массивного стабилизатора. Оно не издает звуков во время собственной работы (электромеханические и релейные стабилизаторы издают), щелкают только во время переключения.
Я считаю, что реле напряжения должно непременно быть установлено, хотя бы для питания особо принципиальных и дорогих потребителей, если нет способности установить реле на всю квартиру – приобрести розеточные модели. Самые обыкновенные варианты не имеют опций, а только отключают сеть при достижении уставок настроенных еще на шаге его проектирования.
Защита от перенапряжений в быту — все типы, все плюсы/недочеты
Как защитить свое имущество (и себя) от перенапряжений в электросети? Какие виды перенапряжений бывают?
Завышенное напряжение
Это неизменное либо краткосрочные превышение напряжения выше допустимого допустимого, которым является 230/400 вольт +/-10% (ГОСТ).
Оно представляет опасность для домашней техники. Может пострадать как блок питания, так и вся внутренняя электроника, на случай если интегрированные в блок защиты не управятся.
Самые нередкие предпосылки возникновения — неравномерная нагрузка на фазы (перекос) и обрыв нулевого проводника.
Пониженное напряжение
Это неизменное либо краткосрочное снижение напряжения ниже допустимого, которым является 230/400 вольт +/-10% (ГОСТ).
Хоть и не является перенапряжением, но упомянуть о нем стоит. Для современной домашней техники с импульсными блоками питания оно не представляет угрозы. Более того, почти всегда блоки питания на данный момент инсталлируются универсальные «глобальные», т. е. поддерживают весь спектр глобальных напряжений 100-240 вольт.
У устройств не содержащих импульсные блоки, появляются препядствия в связи с потерей мощности. ТЭНы (отопление, электрочайник, варочные панели и т.д.) просто теряют выдаваемую мощность, а например компрессоры могут не стартовать из-за нехватки пусковой мощности.
Про последнее скажу больше. Ранее, на старенькых моделях холодильников, долгое пониженное напряжение нередко приводило к пожару. Реле на включение компрессора срабатывало, а у мотора не хватало сил провернуть его на старте. В конечном итоге он стоял в одном положении и под напряжением, что приводило к разогреву и возгоранию его самого либо чего-либо вокруг. Конкретно так сгорели многие дачи.
Тоже самое касается высокомощной техники с электродвигателями. К примеру воздушный компрессор в гараже (без электронного управления) может точь-в-точь как и старенькый холодильник «не завестись» и стоять под напряжением пока не полыхнет мотор.
Импульсные перенапряжения:
Это короткие и очень сильные всплески (иногда превосходящие 1000 вольт), отсюда и название.
Коммутационные
Происходят при рабочих процессах на подстанциях. Их естественно стараются сгладить, но все они равно есть.
Аварийные
Неисправности на подстанциях. Попадание молнии в воздушную сеть.
Коммутационные негативно оказывают влияние на блоки питания в бытовой технике, при значимых «всплесках» могут вылетать внутренние предохранители и варисторы.
Аварийные в состоянии превращать в пепел не просто то что включено в розетку, но даже электрощиты и саму проводку. Часто завершаются пожаром.
Реле напряжения
Отключает фазу если напряжения выходят за данный параметр.
Бывают как моноблочные так и раздельные, реле управления + контактор который коммутирует силовую часть.
Моноблочные
— способность восстановления подачи энергии после срабатывания
— нередко имеют расширенный функционал (к примеру контроль тока)
— малогабаритны и занимают не много места в щите
— защищают от высокого и от низкого напряжения
— низкая цена
— низкая надежность и ресурс
— низкая коммутационная способность
— ограничения по мощностным показателям
— отсутствие защиты от импульсных перенапряжений
К огорчению сие экономное решение получило настолько широкую распространенность не так как это верно, а просто так как недорого и «экранчик есть». Как досадно бы это не звучало, от большинства схожих изделий почаще больше вреда чем полезности.
Нужно осознавать что это наше локальное "изобретение". Большие Европейские бренды (за редчайшим исключением) таковой продукции вообщем не выпускают, по причинам приведенным выше.
В процессе моих личных испытаний и замеров, а так же по статистике от тех кто этими изделиями пользуется, выводы таковы:
— не применять моноблочные реле напряжений с вводными автоматами выше С40
— непременно устанавливать байпас рубильник для резвого восстановления питания когда это волшебство вдруг в один момент сдохнет
Куда более сложное и драгоценное решение. Зато надежное и долговременное.
— способность восстановления подачи энергии после срабатывания
— высочайшая надежность и ресурс
— неважно какая мощность и коммутационная способность (зависят от используемого контактора)
— защищают от высокого и от низкого напряжения
— занимают много места в щите
— высочайшая цена в сопоставлении с мноноблочными (само реле + контактор)
— наименьшая скорость срабатывания в сопоставлении с мноблочным реле
— препядствия с работоспособностью при низких напряжениях (находится в зависимости от модели контактора)
— отсутствие защиты от импульсных перенапряжений

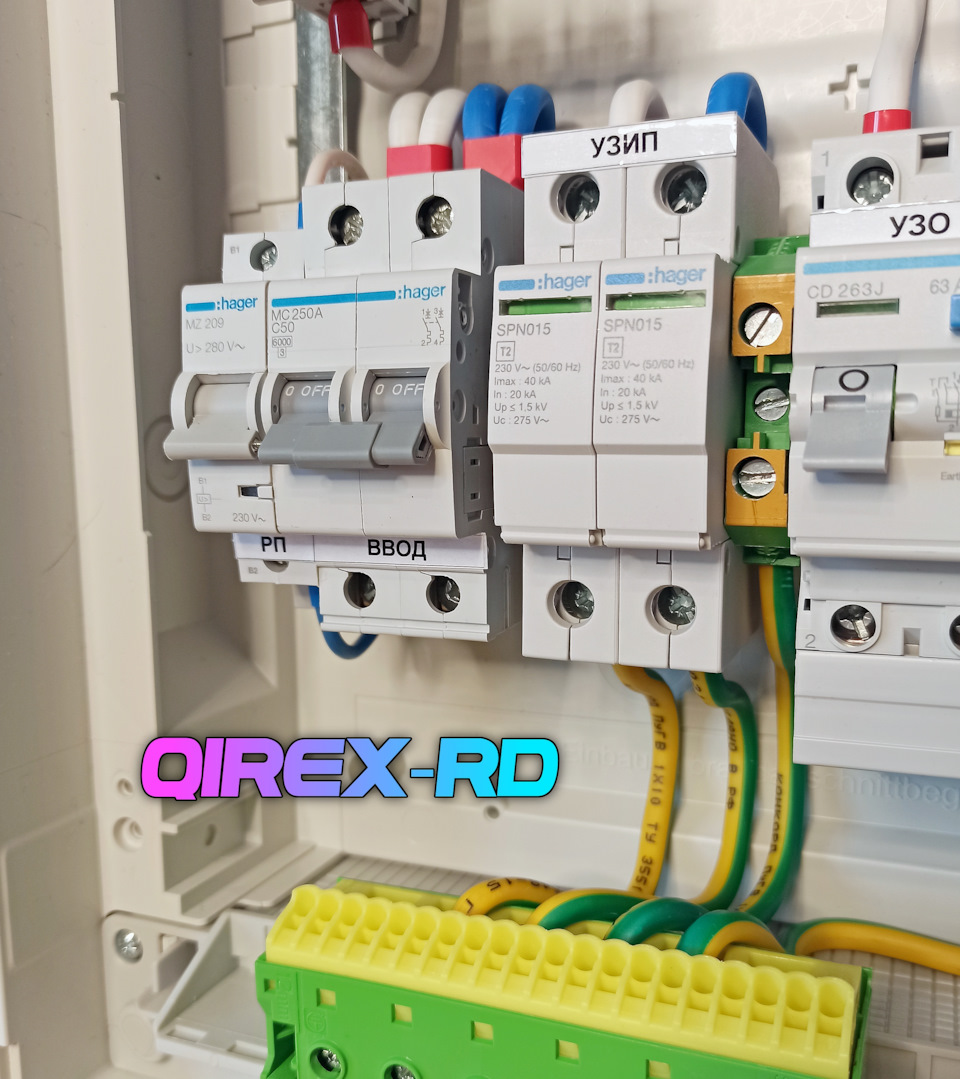

Расцепитель перенапряжения
Отключает присоединенное к нему устройство (к примеру вводной автомат) если напряжение превосходит допустимое. Так же есть расцепители низкого напряжения, которые срабатывают при пониженном.
— высочайшая надежность и ресурс
— не оказывает влияние на мощность и коммутационную способность (они зависят от присоединенного устройства)
— занимают очень не много места в щите
— низкая цена
— неспособность восстановления подачи энергии после срабатывания
— отсутствие защиты от импульсных перенапряжений
УЗИП (Устройство Защиты от Импульсных Перенапряжений)
Зависимо от класса и конструкции, это или газовый разрядник или варистор (или композиция 2-ух). Модуль УЗИП подключается к фазам, нолю и земле, сходу после вводного автомата. При возникновении на вводе импульса, он резко понижает свое сопротивление, замыкая фазу и/либо ноль на землю, тем он не пропускает всплеск далее себя в проводку квартиры/дома.
— защита от различных импульсных перенапряжений
— неважно какая мощность и коммутационная способность (УЗИП подключается к сети параллельно)
— очень высочайшая скорость срабатывания
— не защищает от неизменного завышенного напряжения, только от всплесков
— не работает без настоящего заземления
— неспособность восстановления подачи энергии после срабатывания
— ресурс определяется количеством приобретенных разрядов
— высочайшая стоимость за высококачественные модели
— время от времени нужна доп защита самого УЗИПа
Частая ошибка — многие считают что все модули УЗИП однообразные и подключаются идиентично. Естественно это не так и находится в зависимости от используемой системы заземления. Вот схема для понимания этого факта.
Схема подключения и модели модулей УЗИП Hager
Так же многие считают что УЗИП защищает и от неизменного завышенного напряжения. Но это не так. УЗИП рассчитан на работу со всплесками, а неизменное перенапряжение портит даже его самого, так же как домашнюю технику.
Стабилизатор
В отличии от других типов защиты которые просто отключают внутреннюю проводку от ввода, стабилизатор корректирует характеристики входного напряжения, старясь уложить их в норматив (чем стабилизатор дороже, тем лучше ему это удается).
— выравнивает напряжение на неизменной базе
— просит импульсной защиты на вводе (УЗИП)
— просит места и остывания вне щита
— маленький ресурс и надежность у экономных моделей
— очень высочайшая стоимость за надежные модели
Полная защита
Настоящая защита это всегда композиция устройств, каждое из которых делает свое предназначение.
В вебе и посреди начинающих электриков существует неверное мировоззрение что для действенной защиты от всех видов перенапряжений довольно легко поставить доступное моноблочное реле за 2500р и на этом все. Как досадно бы это не звучало, это не является всеполноценным решением трудности.
Непременное требование для настоящей защиты — УЗИП класса 2 в распределительном щите (квартиры и загородные дома). А если идет речь о загороде и воздушных линиях электропередачи, так же УЗИП класса 1 на вводе (обычно в щите учета).
В квартирных щитах для современного жилища (новострой, ввод — одна фаза 50-63А) более рациональна композиция — расцепитель перенапряжения + УЗИП класса 2.
В квартирных щитах для старенькых строений (вторичка, ввод — одна фаза 25-40А) установка УЗИПа обычно невозможна из-за отсутствия заземления либо неверной его реализации (неправильная модернизации системы заземления с TN-C до TN-C-S при капремонте). Там просто расцепитель либо реле напряжения (по вкусу).
Загород с его воздушными линиями это отдельная песня. Там непременно реле напряжения из-за того что сеть может гулять туда-сюда по 5 раз на деньку. Т.к. вводные токи низкие, допустимо использование моноблочных реле напряжений с целью экономии. УЗИП класса 1 в ЩУ и класса 2 в ЩР очень желательны, но упираются в наличие верно реализованного контура заземления, и конечно в бюджет как результат.
Стабилизатор напряжения это не сколько защита сколько обеспечение размеренной работы электропотребителей в нестабильных сетях. Внедрение стабилизатора в качестве защиты — такое для себя занятие. Это отдельная тема и про них мне стоит выполнить целую отдельную запись.
Заместо итога
Вот так кратко и без излишних слов, дабы было осознание основ. В последующих записях вы увидите реализацию подключения и подбора компонент в каждом определенном случае.
