Хорошего времени суток! С вами инженер Рик. В собственной практике нередко сталкиваюсь с ситуацией, когда у клиентов появляются задачи с реализацией системы автоматического ввода резерва (АВР). Потому в статье я решил разъяснить, как выполнить этот тип защиты в трехфазных сетях, какие аспекты необходимо учесть в процессе опции.
Хорошего времени суток! С вами инженер Рик. В собственной практике нередко сталкиваюсь с ситуацией, когда у клиентов появляются препядствия с реализацией системы автоматического ввода резерва (АВР). Потому в статье я решил разъяснить, как выполнить этот тип защиты в трехфазных сетях, какие аспекты необходимо учесть в процессе опции.
Аннотация использования реле контроля фаз
Трехфазное реле контроля фаз – устройство электроснабжения, которое делает измерение характеристик подаваемого электричества в режиме реального времени и инспектирует их соответствие данным значениям. В случае обнаружения отличия осуществляется отключение либо переключение потребителей на запасную линию.
На примере аннотации к реле контроля фаз РКФ-МО5 объясню механизм работы этого электротехнического оборудования и его многофункциональные способности.
Рис. 1- Реле контроля фаз РКФ-МО5
Следует направить внимание! Устройства работают всегда в паре с контактором. Потому только установка реле контроля 3 фаз не даст нужного результата защиты оборудования потребителей.
Зависимо от модели многофункциональные способности устройства отличаются. В моем случае РКФ-МО5 делает следующие виды контроля:
1)Обрыв фазы. Если теряется одна из фаз питания, устройство автоматом отключается. При всем этом скорость реагирования составляет 0,1 секунды.
2)Чередования фаз. Если заместо АВС чередования осуществляется подача по другой схеме, которая отличается от расположения питаемого устройства, РКФ-МО5 выполнит отключение напряжения.
3)Увеличение/снижение напряжения. Устройство повсевременно держит под контролем значение подаваемого напряжения. В случае резкого увеличения либо снижения осуществляется немедленное отключение после выдержки данного юзером времени.
Для работы РКФ-МО5 не нужна наличие отдельного оперативного тока. Питание устройства осуществляется из контролируемой сети, которая подключается к клеммам L1, L2, L3.

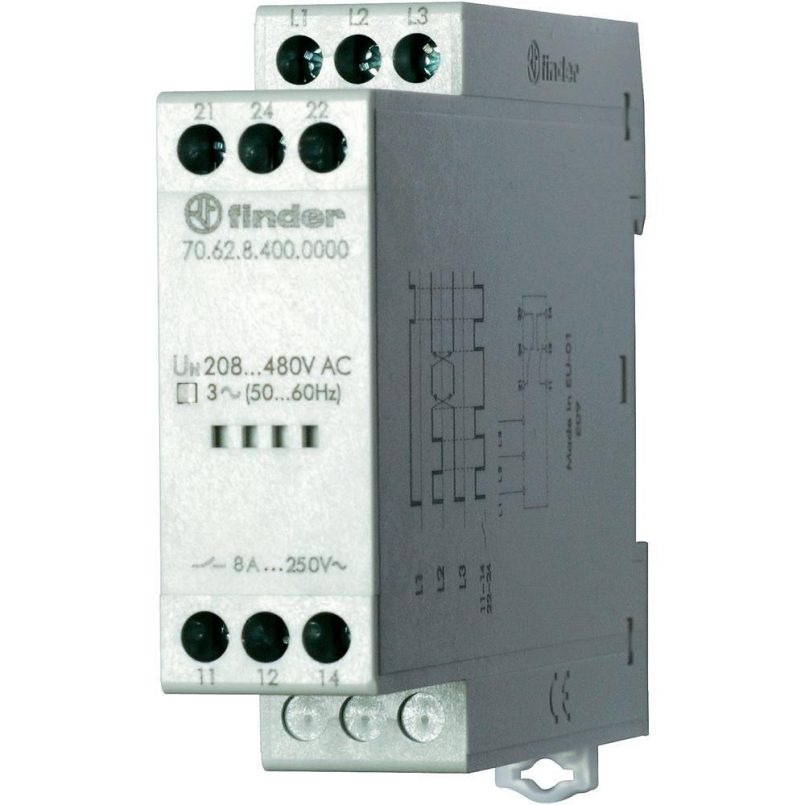

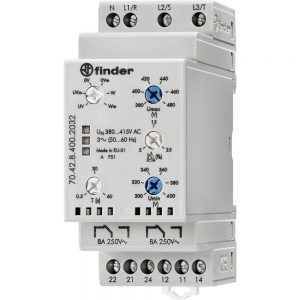

В представленной модели реле контроля обрыва и чередования фаз есть 6 контактных клемм, которые созданы для подключения 1-го контактора и системы сигнализации либо 2-ух контакторов. Если контролируемая сеть работает в границах данных характеристик, осуществляется замыкание контактов 11-14 и 21-24. В случае обнаружения нарушений эти контакты размыкаются и осуществляется замыкание 11-12 и 21-22. При всем этом зажигается индикатор аварийного отключения контролируемой полосы подачи.
Принципиально! Во время работы в аварийном режиме реле не делает контроль характеристик на вспомогательной полосы.
Подключение реле контроля фаз в схеме АВР
АВР используются в электрических схемах, где есть завышенные требования к надежности энергоснабжения. К примеру, на производственных площадках, в системах видеонаблюдения.
Есть разные схемы выполнения автоматического ввода резерва, но более ординарными и распространенными являются решения на базе реле контроля 3 фаз . Представляю вашему вниманию одну из схожих схем, которая применена на объекте 1-го из клиентов.
Есть два ввода питания: основной и запасный, оба подводятся к автомату цепи управления, который отвечает за подачу напряжения на реле, и контакторам схемы. Так как контролируемым является только основной вод, к нему и подключено реле контроля фаз через клеммы L1, L2, L3, осуществляется питание катушки контактора по линиям 11-14 и 21-24.
Запасная линия после автомата цепи управления подключается к контактам реле 11-12 и 21-22 и находится в «режиме ожидания». Дальше линия идет к катушке контактора 2-ой полосы, которая ввиду отсутствия питания находиться в выключенном положении.
В ситуации, когда по основной полосы наблюдаются сбои, реле контроля 3 фаз переключается на контакты 11-12 и 21-22, осуществляется отключение контактора основной полосы и включение запасной.
Рис. 2- Реле контроля фаз РКФ-МО5
Когда характеристики подачи напряжения ворачиваются в рамки данных на реле характеристик, устройство автоматом переключает потребителей на основную линию питания.
Настройка работы трехфазного реле контроля фаз
Зависимо от определенной модификации юзеру могут быть доступны различные опции работы трехфазного реле контроля фаз. В случае с моделью РКФ-МО5 от компании «Приборэнерго» доступны следующие варианты программирования:

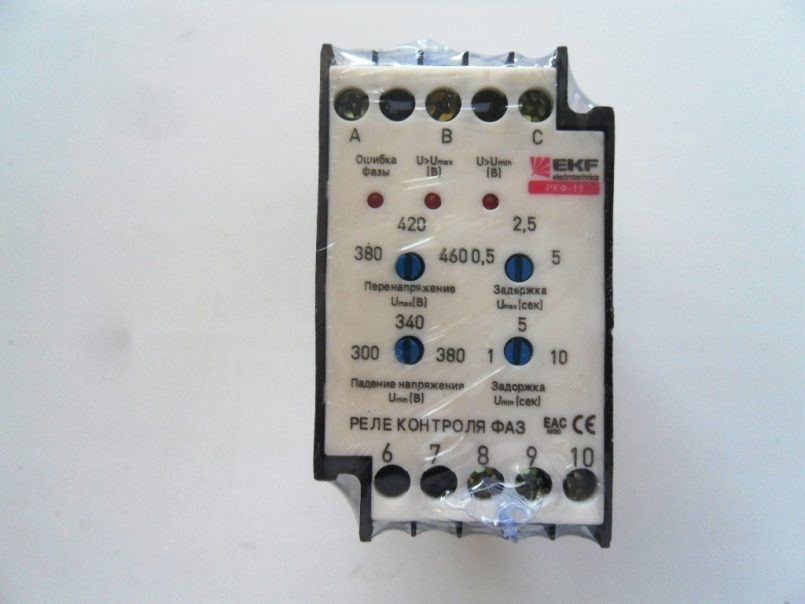

1)Значение малого напряжения. Вы сможете настроить малый показатель напряжения, при котором сработает реле, и выполнить переключение с основной на запасную линию питания.
2)Наибольшее напряжение. Задается наибольший порог напряжения, при котором устройство срабатывает и делает автоматическое переключение.
3)Таймер задержки. Это время, которое реле выдерживает до момента срабатывания.
Учтите! Таймер задержки устанавливается только при снижении напряжения, в случае увеличения контроль фаз срабатывает автоматом.
Заключение
Подключения трехфазного реле контроля фаз в схеме АВР является хорошим решением в ситуациях, когда нужно обеспечить бесперебойную работу электрооборудования на принципиальных участках производства. Ведь для того, дабы ее воплотить, довольно следовать предписаниям в аннотации к устройству.
В этой статье я попробовал очень просто разъяснить, как можно воплотить автоматическое включение резерва без излишних морок. Если остались вопросы либо нужна консультация касательно подбора реле контроля фаз для вашего объекта, обращайтесь в хоть какое комфортное время. С вами был инженер Рик, до скорого!
Реле напряжения на однолинейной схеме

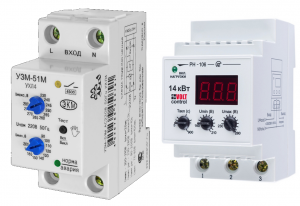

Реле напряжения, это пример модульных аппаратов защиты, которые еще 5-7 годов назад устанавливалась только в электрощитах промышленных компаний, а на данный момент всё почаще встречаются в бытовых электроустановках квартир и личных домов.

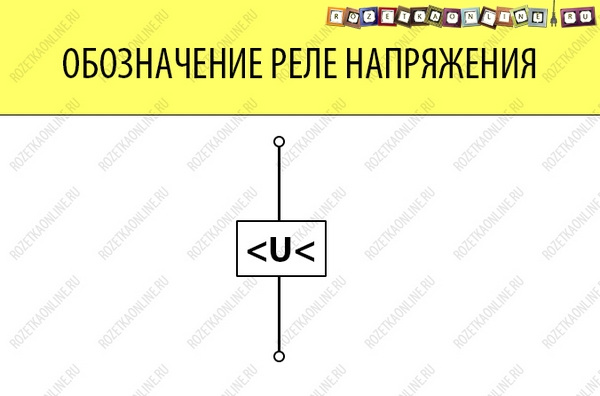

Это спец муниципальный эталон по модульным аппаратам защиты, работа которых базирована на действии реле, в каком для реле напряжения принято следующее схематическое обозначение:

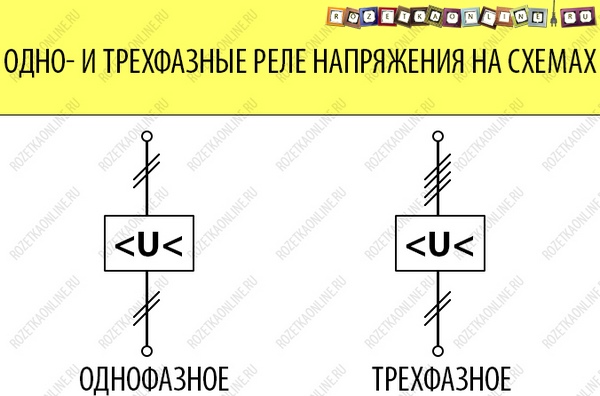

Оно складывается из нескольких знаков:
— Общий графический символ всех реле — прямоугольник
— Измеряемой величины – «U» Напряжения
— Символов больше «>» и меньше «», которые демонстрируют спектр работы
Для более полных, детализированных электрических схем, эталоном допускается добавлять численные единицы спектра регулировки при превышении/снижении которого устройство сработает.

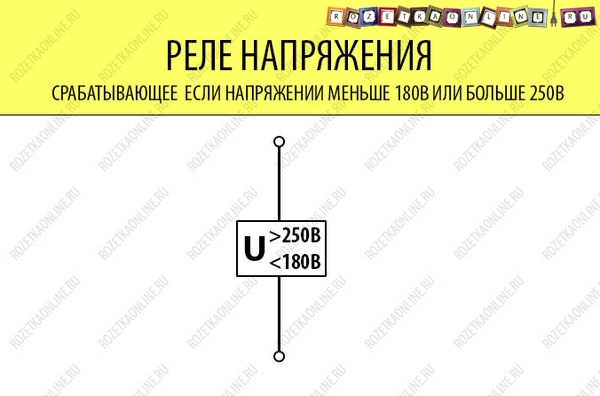

В качестве примера, на изображении ниже, показан модульный аппарат, который срабатывает при превышении напряжения в сети выше 250 Вольт либо снижении уровня меньше 180 Вольт.
Обозначение трехфазной модификации устройства , снаружи немногим отличается от однофазового, а вот в механизме работы и подключения у них есть значительные различия.
В однофазовой сети

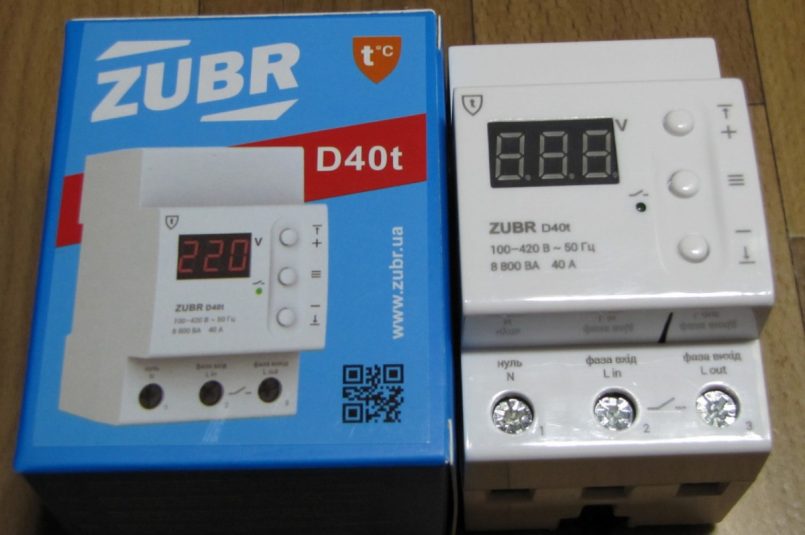

Реле напряжения для однофазовой сети само коммутирует фазный проводник. Пока характеристики напряжения в сети находятся в допустимом спектре, контакты замкнуты и ток поступает к потребителям — электрическим розеткам, свету и т.д. В случае, когда оно становится выше либо ниже установленных величин, внутренним механизмом автоматом разрывается фазный проводник и потребители обесточиваются.

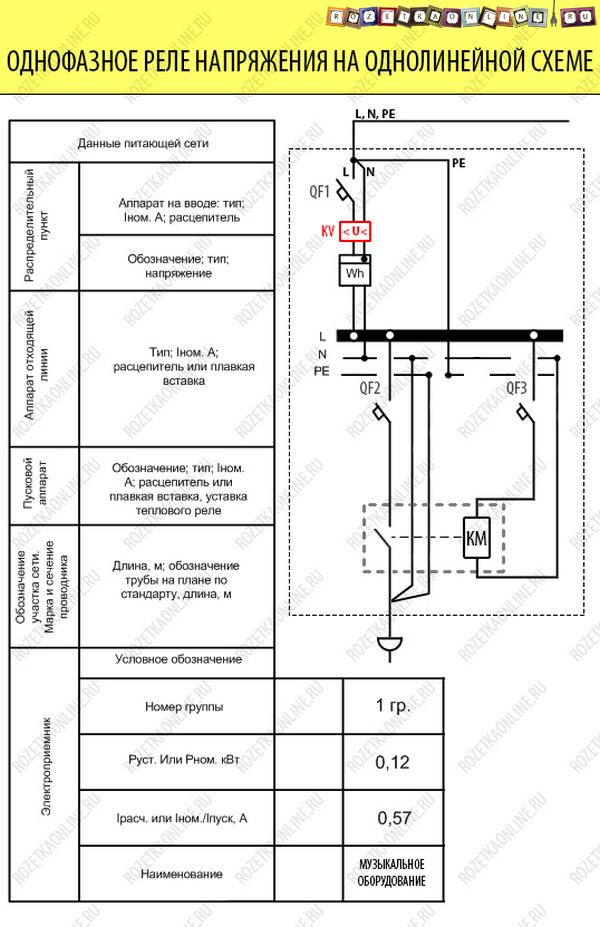

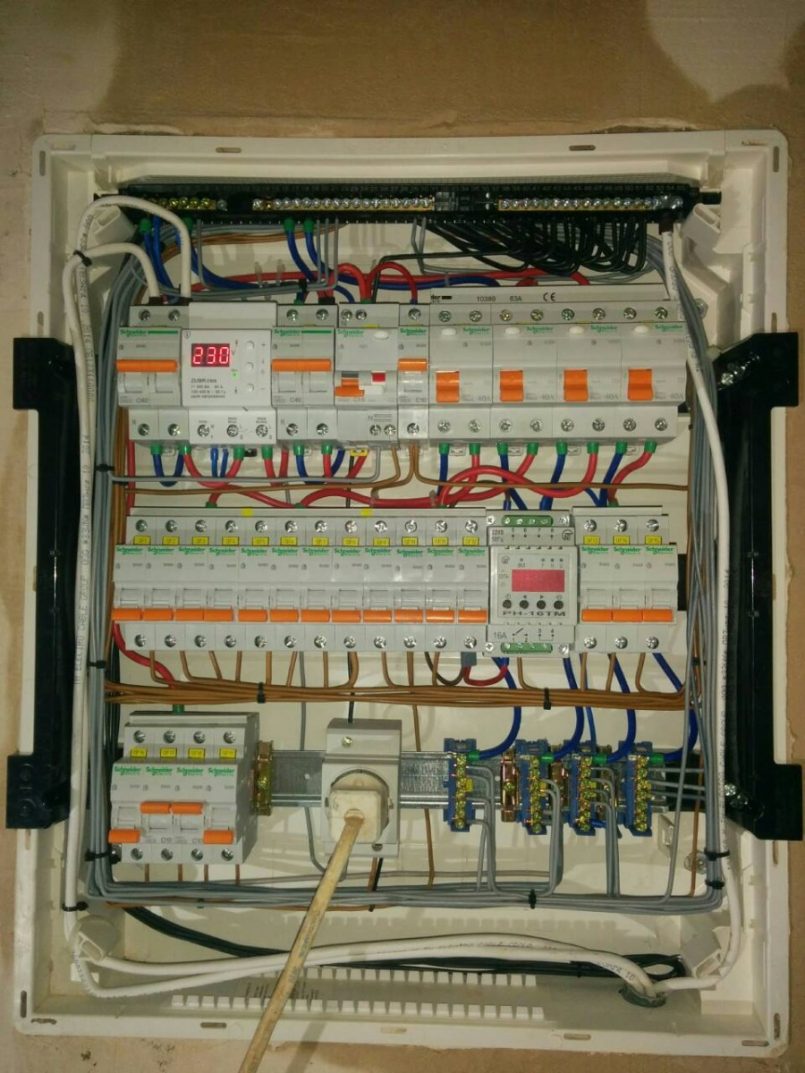

Однолинейная схема электрического щита с однофазовым реле напряжения смотрится следующим образом:

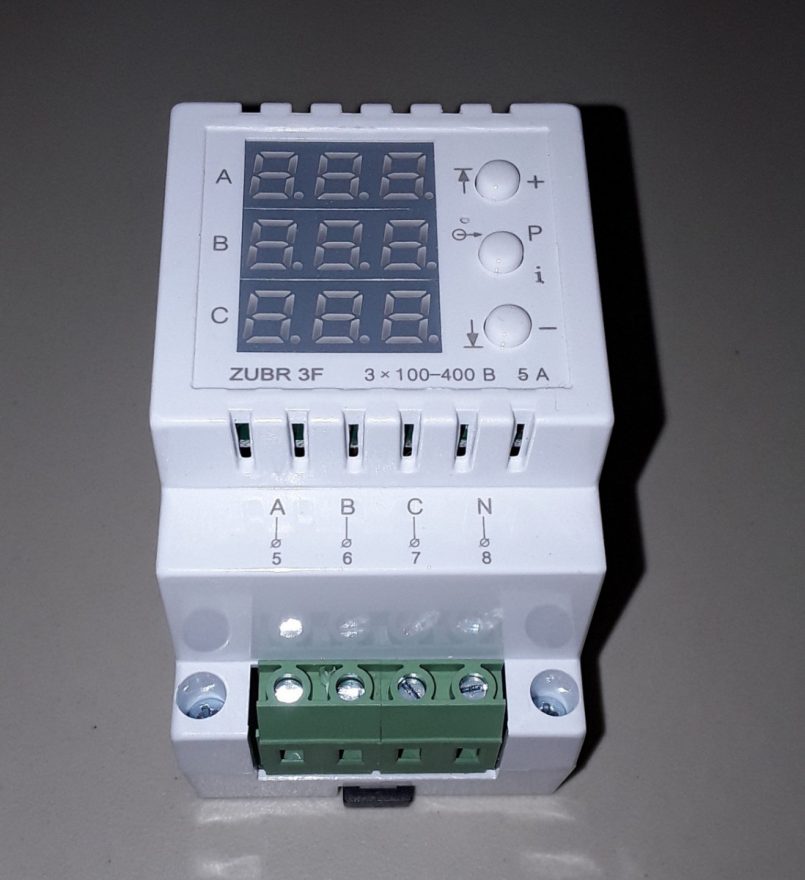

В трехфазной сети

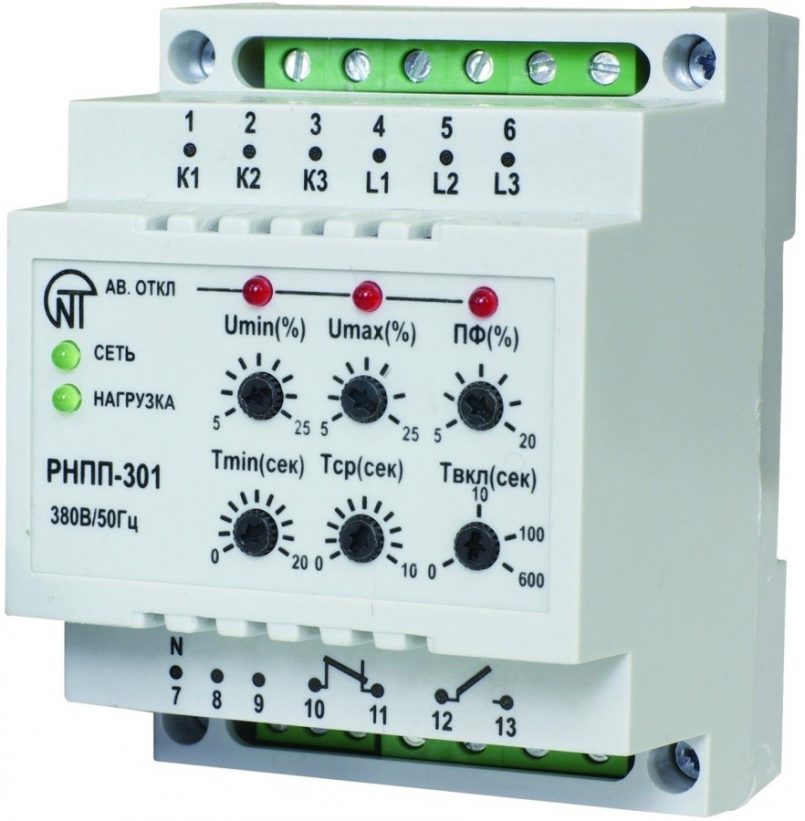

Трехфазное реле напряжения, почаще не разрывает фазы, которые держит под контролем, а только даёт сухой контакт – нормально замкнутый либо разомкнутый и изменяет его состояние.
К этому сухому контакту подключаются управляющие проводники контактора (либо пускателя), функция которого коммутировать либо разъединять фазные провода, защищая систему от небезопасных перепадов напряжения.

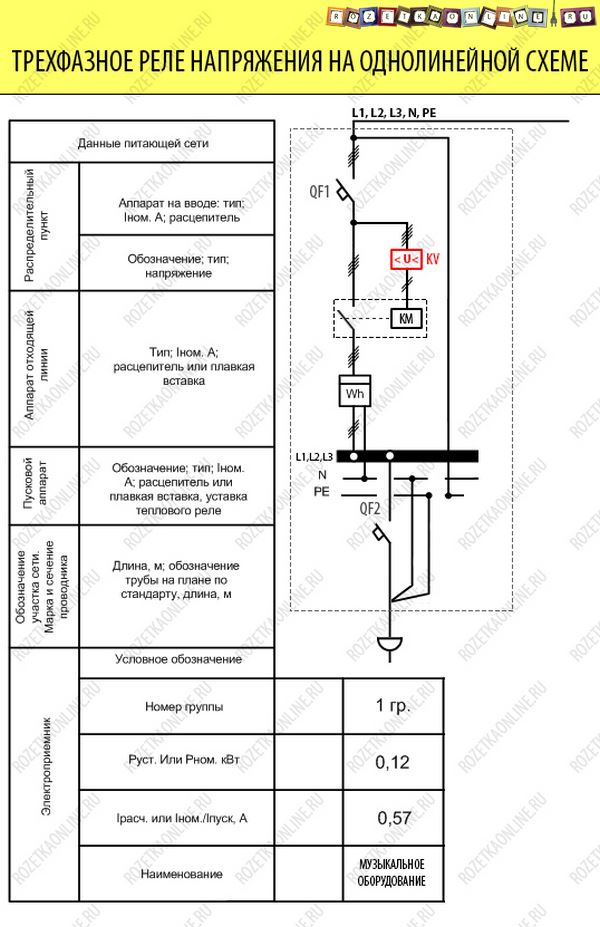

Однолинейная схема электрощита с трехфазным реле контроля напряжения и управляемым ей контактором показана ниже:
Буквенное обозначение реле напряжения
Правильное буквенное обозначение, которыми маркируются реле напряжения – KV .

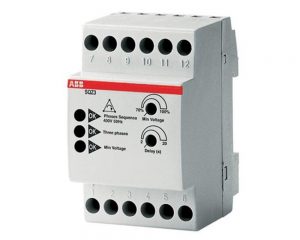

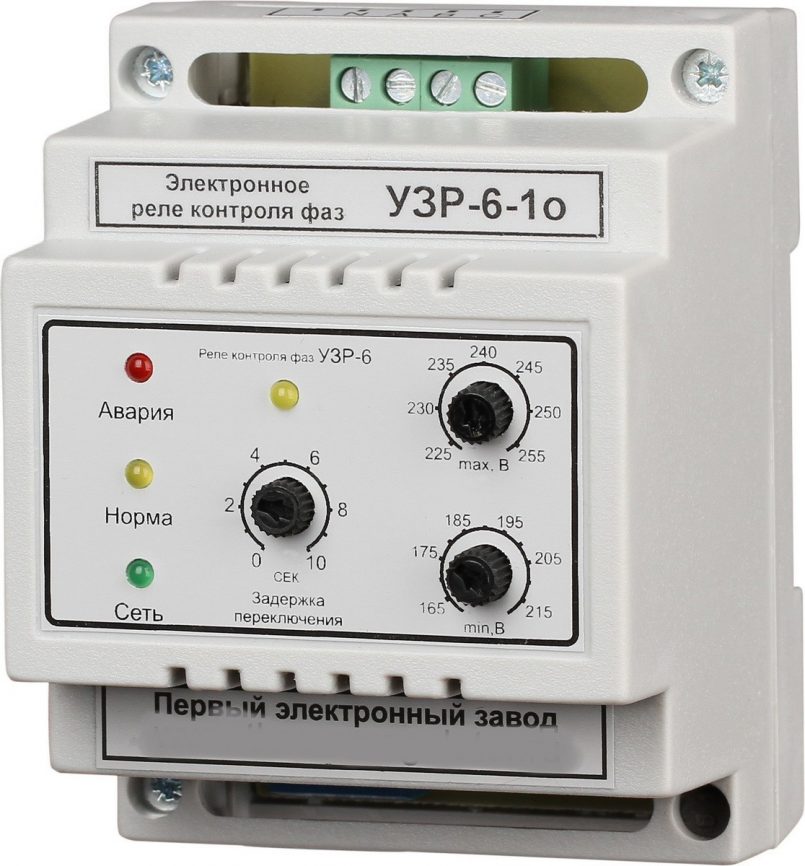

Что такое реле контроля фаз — механизм работы, предназначение, схема подключения и главные типы реле контроля фаз (125 фото)

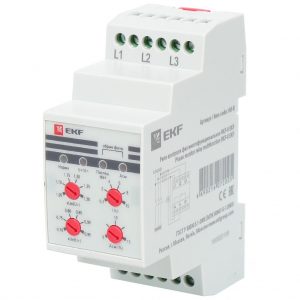

Реле контроля фаз представляет собой особое оборудование, которое устанавливают в местах нередких перегрузок на электрической сети и промышленном оборудовании. Они позволяют сделать наивысшую защиту устройств от досрочной поломки.
- продлевает срок службы движкам;
- уменьшает цена ремонта;
- минимизирует простои в итоге изъянов мотора;
- защищает от удара электрического тока в процессе работы устройства.
Основное предназначение реле контроля фаз заключается в соблюдении правильного полюса электрических фаз. К примеру, его применяют для промышленного оборудования, которое передвигается с 1-го места в другое.
В процессе подключения станка рекомендуется соблюдать правильное размещение электромагнитных полюсов. В данном случае этот устройство позволяет уменьшить появление каких – или погрешностей.
Короткое содержимое статьи:

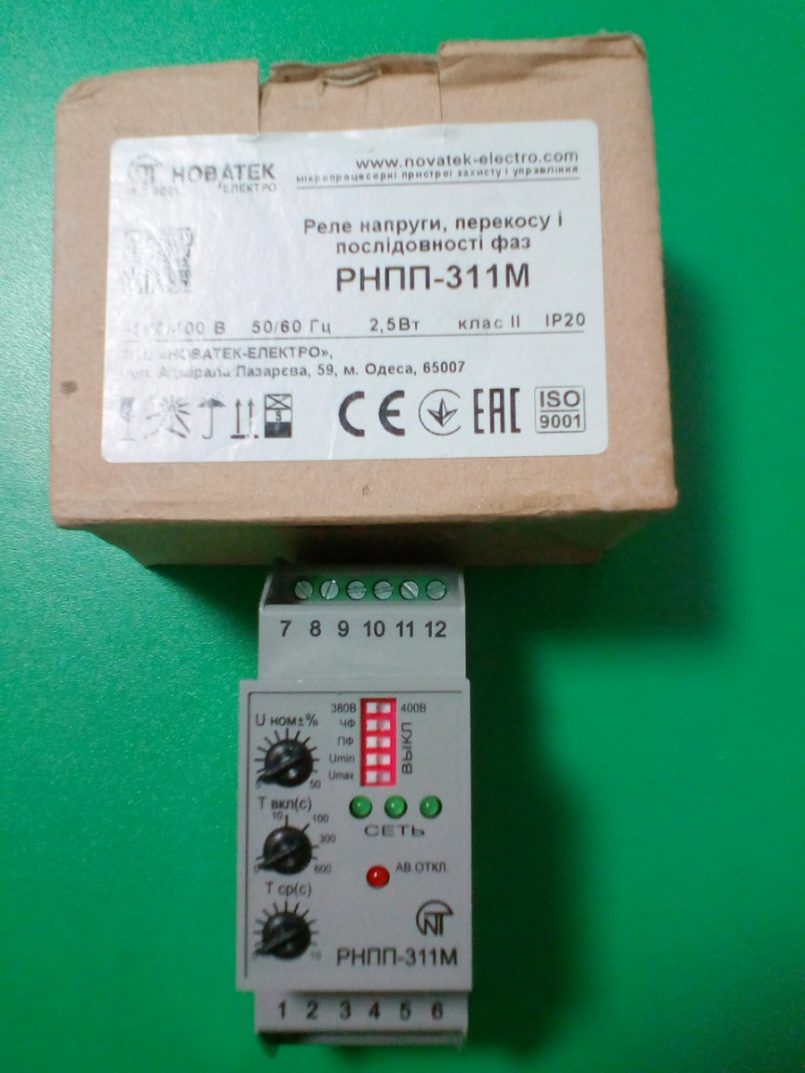

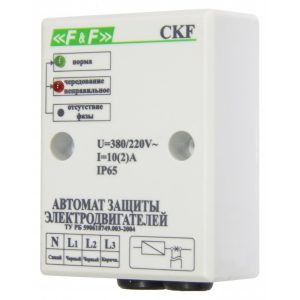

Как работает реле контроля?
В строении каждого промышленного и бытового оборудования должен находиться верный порядок фаз. Благодаря этому все составляющие механизма делают свое прямое назначение. Если в процессе подключения были спутаны какие – или отделы, то наблюдают появление сбоев, которые приведут к возникновению перегрузок на электрической сети.
В конструкции реле контроля фаз имеется особая схема, которая производит вычисления и очередность чередования фаз. В процессе работы начинают срабатывать выходные контакты. Они могут фиксироваться в хоть какой части оборудования. К примеру, их можно подсоединить к лампочкам, движкам либо сигнализации.
Производители рекомендуют подключать реле к аварийной либо контрольной цепи. Благодаря этому удается предупредить самостоятельный пуск системного обеспечения оборудования.
Ещё одна область использования данного устройства заключается в защите от утраты фазы. Кроме этого, тут применяют мотор – автомат и термическое реле. Они позволяют выставить максимально допустимый уровень асимметричных отклонений в процессе работы оборудования.

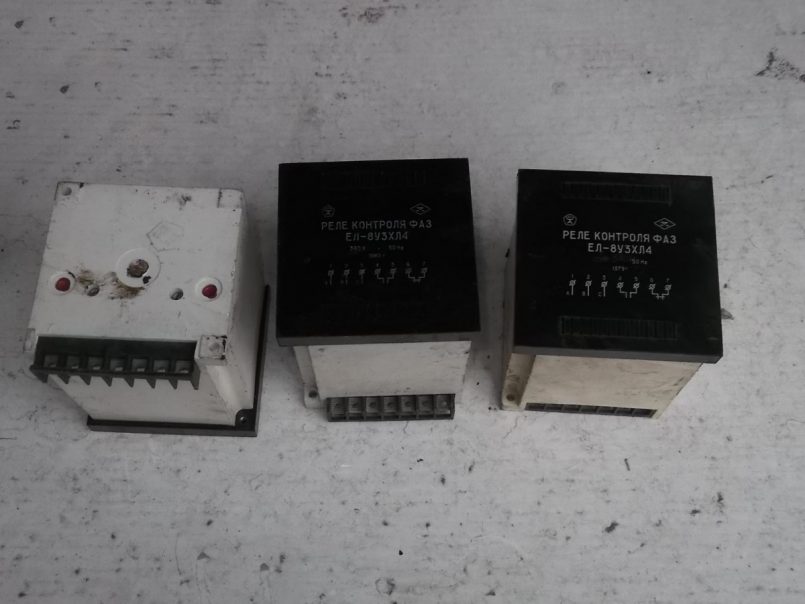

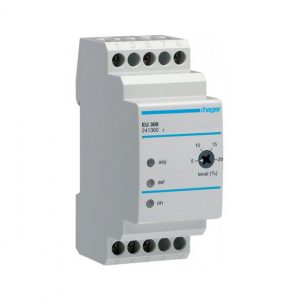

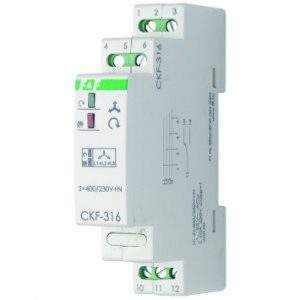

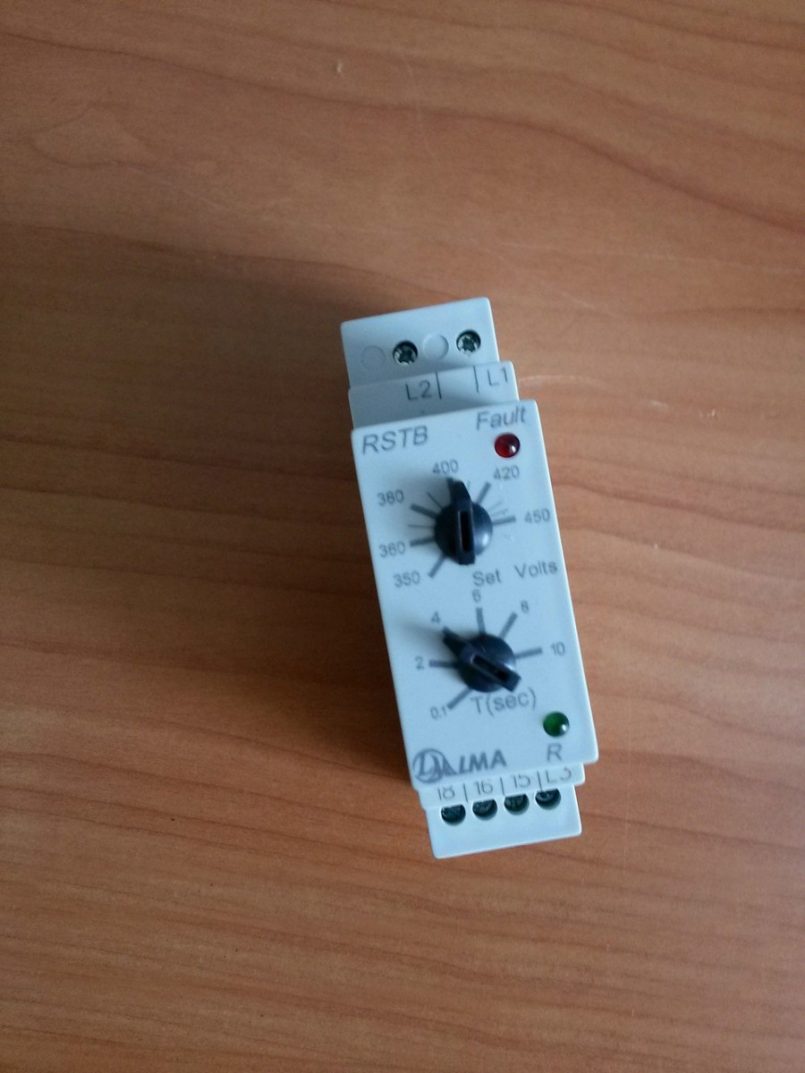

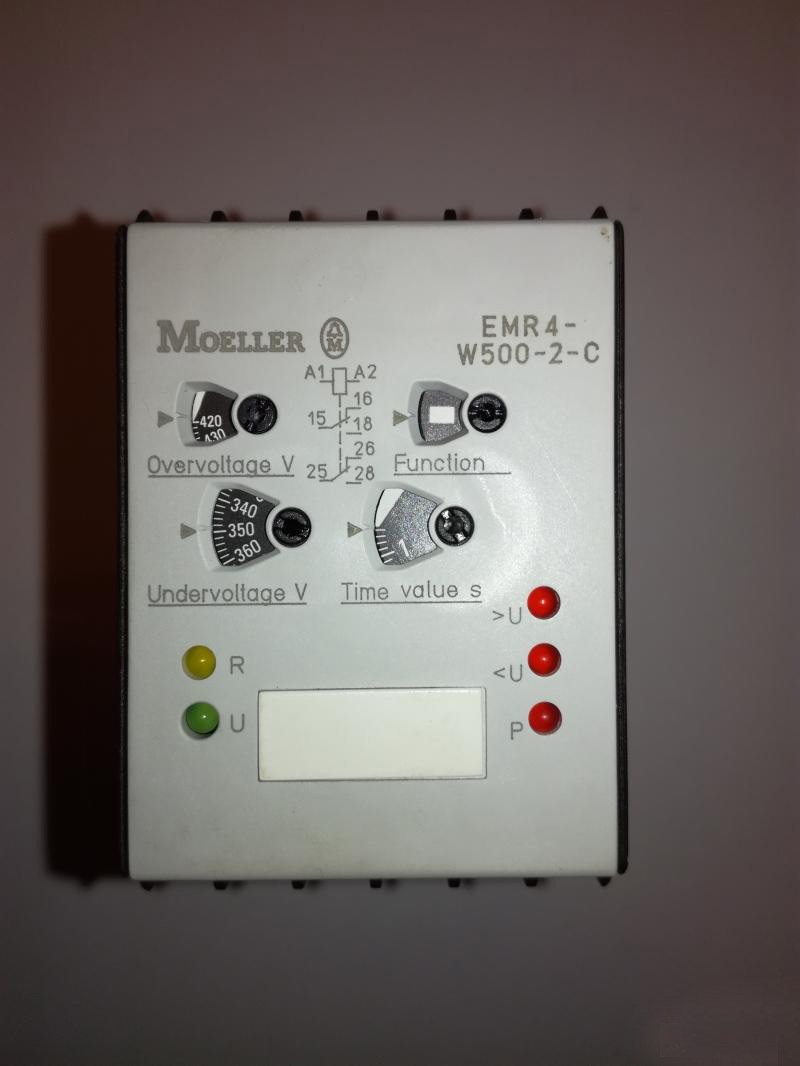

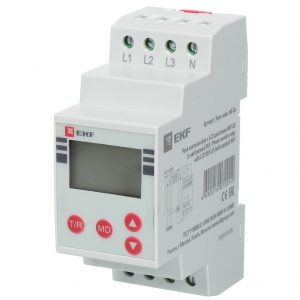

Разновидности реле
- ЕЛ11;
- ЕЛ12;
- ЕЛ13;
- ЕЛ11МТ;
- ЕЛ – 12 МТ.
Для того дабы обезопасить источник подачи питания, и сохранить целостность электрических генераторов используют модели ЕЛ11 и ЕЛ11МТ. Для наибольшей безопасности электрических движков и кранов мощность которых добивается более 150 кВт используются конструкции марки ЕЛ 12МТ. На рисунке реле контроля фаз представлены все перечисленные модели устройства.
Зафиксировать механизм можно при помощи особых DIN рейки. Они имеют ячеистое основание в которое крепят отдельные детали корпуса.

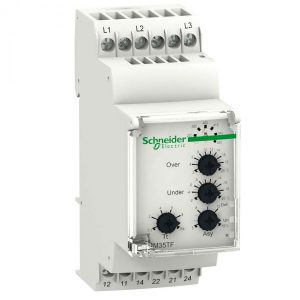

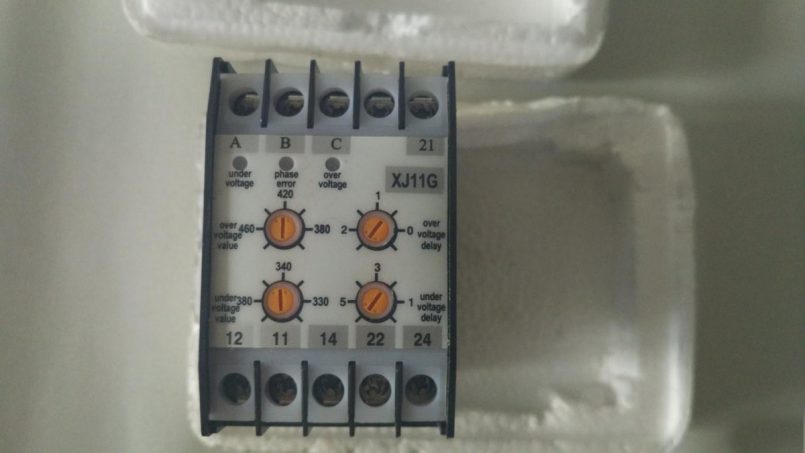

Как подключить реле контроля?
Предлагаем вашему пошаговую аннотацию, как подключить реле. В большинстве случаев схема подсоединения контактов указана на оборотной стороне корпуса реле. Тут представлена строгая очередность каждого деяния.
Подключать к наружному и внутреннему питанию нужно с помощью особых проводников под зажимы. Под них проводят электрический провод площадь сечения которого составляет наименее 2,5 мм. В процессе соединения принципиально соблюдать полярность фаз А,В,С.
Реле помогает зафиксировать разрыв между контактами электросети. Тут оборудование замещает недостающую мощность. Схема соединения может состоять как из 3-х контактов с нулевой шиной, так и с 4 и проводным нулем. Для жилых помещений применяют 1-ый вид схемы.
Как подключать схему с нулевой шиной? Данная разновидность позволяет обеспечить полный контроль над перепадами напряжения в одной фазе. Её используют для огромных компаний.
На выходе присоединяют контакт, конец которого имеет обмотку. Она в свою очередь подсоединена к нулевой шине. 2-ой конец зафиксирован в области выхода одной из фаз устройства. При соединении нужно соблюдать необыкновенную аккуратность.
Контакты можно подсоединить к напряжению, снятому с контроля на всякую другую нагрузку. В главном это электродвигатели и проточные типы нагревателей. Благодаря этому удается восполнить различие перепадов напряжения в процессе работы промышленного оборудования.
