Касательно правил пожарной безопасности, есть требования, нормы, неотклонимые при составлении схем проводки квартиры. Грамотные спецы конкретно знают/соблюдают их при проектных, монтажных работах. Мастера отменно, компетентно спроектируют схему разводки электрики в квартире. Дополнительно подберут надежные, подходящие составляющие, такие как провода, коробки. Если вы приняли решение приобрести их сами, то в интернет-магазинах можно заказать все нужное для монтажа электроразводки, к примеру, https://avselectro-msk.ru/, где на веб-сайте широкий выбор продуктов, а так же возможность поручить работу спецам.
Из упомянутых ранее норм/критерий очень неопасных схем проводки, более важные:
1. запрет на подключение заземляющих контактов розеток к таким элементам как: нулевые проводники, отопительные системы либо же трубы водоснабжения. В данных случаях (при последней необходимости) применяется только провод защитного заземления;
2. электроплита, устанавливаемая и включаемая в схему разводки проводки в квартире, просит дополнительной защиты в форме автоматического выключателя;
3. непременно розетки ванной подсоединять к другим компонентам цепи электрической разводки через понижающий трансформатор;
4. размещение на стенках при монтаже должно быть горизонтальным/вертикальным (под прямым углом), очень без пересечений. Это значимо для предотвращения случайного повреждения при ремонтных (малых либо огромных) работах;
5. принципиально соблюдение расстояний между составными схемы проводки и иными элементами квартиры. Мало допустимое расстояние от выключателя либо же кабеля, до косяков, оконных рам – 10 см., пола/потолка – 15 см, труд отопления – 30 см. Той же нормой рекомендовано: желательна равная высота от пола до выключателей/розеток в одной электроразводке квартиры.

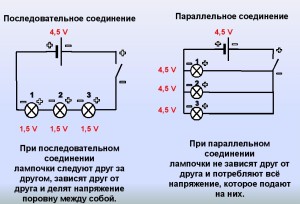

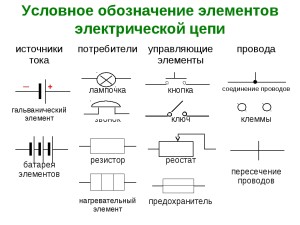

Виды электрической цепи/схемы по методу составления
Также есть основополагающие эталоны, касающиеся методов конфигурации схемы проводки (вытекают из общеизвестного школьного курса физики):
— если составные части схемы разводки последовательно взаимно связываются, каждый должен быть исправен — выход из строя любого элемента тянет поломку последующих;
— параллельное подключение компонент к основополагающей электрической сети не подразумевает соединение данных частей между собой;
— только особенная комбинированная цепь (смешанного типа) подразумевает участки, с подходящим типом соединения частей.

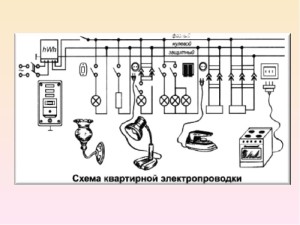

Элементы схемы проводки квартиры
Конструкция различных типов, видов, в неотклонимом порядке соединяет воединыжды (с учетом норм/требований) следующие составляющие:
1. общий электрический щит и нужные электросчетчики для учета употребления квартиры;
2. различные, различного свойства, материала кабели и провода (в том числе, нулевые проводники);
3. распределительный короб для разделения проводки всей квартиры на отдельные магистрали;
4. выключатели, розетки, подсоединяемые шнуры бытовых электрических устройств;
5. остальные, дополнительные составляющие: тросы, лотки, струны;
6. защитные элементы проводки: предохранители, выключатели автоматического типа, различные УЗО (устройства для защиты и отключения), защитные заземлители.
Что касается последнего, неподменного, принципиального элементазаземлителя, на данном познавательном ресурсе https://ru.wikipedia.org/wiki/Заземление есть информация о его разновидностях, методах включения в электрическую разводку в квартире .
Систематизация схем разводки проводки в квартире
По типу квартиры

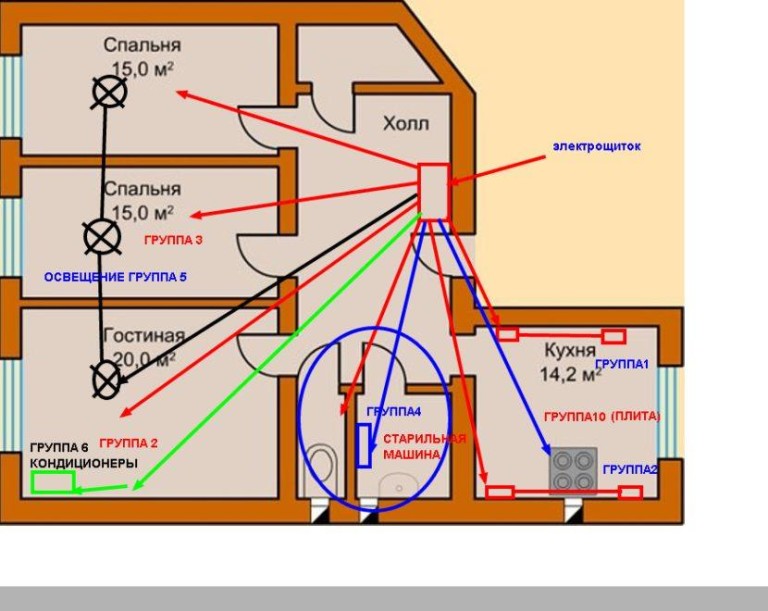

Разные варианты разводки электрики (типы, виды, группы) предназначают количество, типы, размещение и соединение частей в схеме. Разделяются, первостатейно, данные схемы проводки на две основополагающие группы: обычная, стандартная схема разводки электрики в однокомнатной квартире либо же схема многокомнатной квартиры. В первом случае план проводки должен включать блок кухни и санузла, также часть электрической сети жилой комнаты. Разделение происходит вследствие разнотипности потребительских бытовых устройств.
По виду чертежа
Фактически чертежи схем проводки электричества в квартире делятся на виды:
1. многофункциональные — на чертежах таких схем указываются не только лишь связи компонент (обычно стрелочками), но ещё и номиналы частей цепи электричества: сила тока, мощность, также и напряжение;
2. принципные — с очень подробным отображением как самих составляющих, так и расположением, номиналом подключаемых бытовых устройств;
3. расчетные — производятся в главном для электрощитков (определяют нагрузку, необходимость установки защитных выключателей и остального);
4. монтажные — с указанием мест выходов проводов, клемм подсоединения кабелей (часто заменяются расчетными схемами электроразводки).
По методу монтажа
Также на огромные группы систематизируют проводку по её, так сказать, внешнему облику: сокрытая либо открытая. Значительно разнится их установка. При установке составляющих частей первого варианта электрической сети нужна большая предварительная работа. Она включает пробивание в стенках/потолках борозд (неглубоких), потом укладку электрических проводов и последующее выравнивание поверхностей (наибольшая маскировка борозд). Открытая же проводка, согласно наименованию, видна: все элементы составляющие схем разводки электрики устанавливаются на поверхности стенок, также потолков и потом могут запираться защитными кабель-каналами, коробками и т.д.
Виды электроразводки в квартире (и схем соответственно)
Обилие планов разводки электрической проводки делится по принципу месторасположения составных частей электроцепи относительно друг дружку, также щитка либо распределительной коробки. Распространены следующие типы электроразводки:
– от распределительного короба
План данного размещения составляющих электрической проводки (к слову, более пользующийся популярностью) подразумевает:
1. установку на щитке счётчика употребления энергии, также основного выключателя (щиток, при всем этом часто размещен не в квартире – на лестничной площадке);
2. установку распределительной коробки на входе и разводку электрических проводов/магистралей от него.

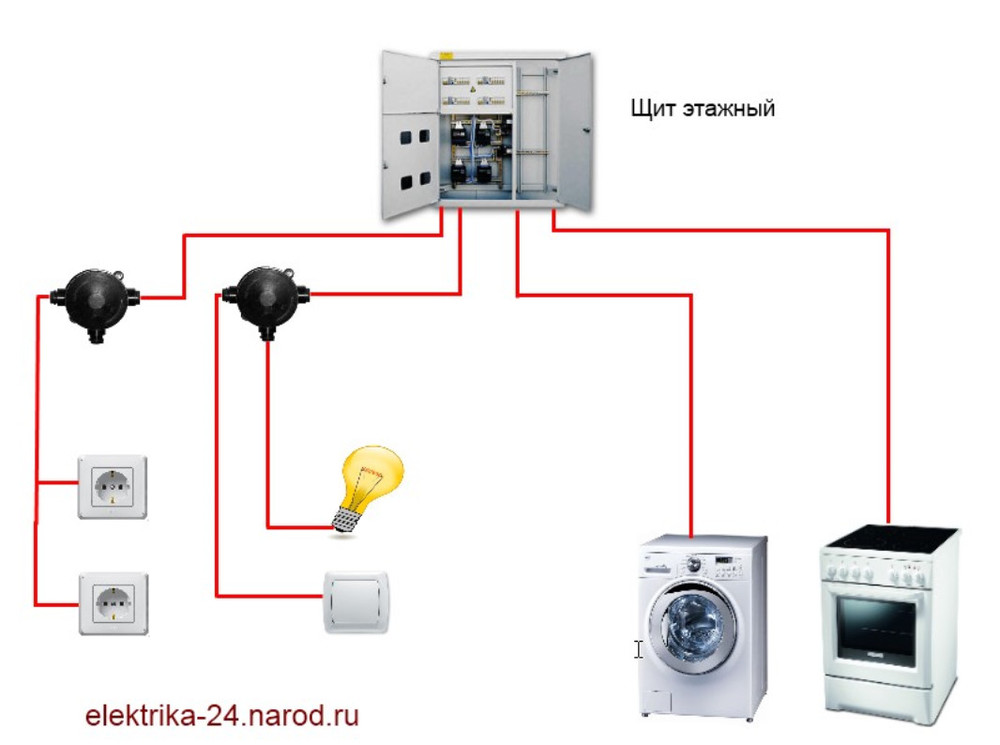

— по принципу звезды
При данной разводке каждый элемент сети, обеспечивающий приборы в квартире электричеством, базируется на отдельной, своей полосы. Дополнительно любая из таких линий снабжается своим индивидуальным выключателем. Также предусматриваются отдельные входы в щит линий разводки. Такая электроразводка в квартире (схема) дает возможность контроля отдельных частей цепи. Данный плюс типа монтажа электрической проводки по принципу звезды нивелируется его большенными недочетами: вещественными затратами на установка, кабельную продукцию, подходящий щит. Поэтому нечасто встречается такая разновидность электроразводки.

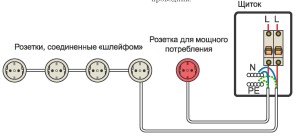

— по принципу шлейфа
План этого типа составления, монтажа электрической сети идентичен с предшествующим, но рациональнее, наименее накладный. Поэтому как линия проводки обеспечивает электроэнергией не один элемент, а потребительскую группу (определенного нрава). Также вероятны композиции типов, что дают наилучшие свойства системы электроснабжения квартиры.
Этапы монтажа проводки квартиры
Установка проводки – это целый комплекс технических и организационных мероприятий, растянутый во времени. И от того, как всё будет спланировано и скооперировано, зависит заработок электрика и удовлетворенность клиента. Работа по электромонтажу должна быть точной, приносящей наслаждение и заработок. Дабы заказчик, глядя на электрика и его работу, рассказывал: “Приятно глядеть, когда работает специалист!”
Статья создана для практикующих электриков, занимающихся монтажом проводки в квартирах и личных домах. Также для клиентов, которые пользуются услугами этих электриков. Расскажу, как обычно у меня проходит работа – от знакомства с клиентом до сдачи объекта. Постараюсь учитывать все моменты.
Эта статья будет обзорной, в ней поведано, как условно делятся этапы монтажа проводки. Приведены ссылки на статьи веб-сайта СамЭлектрик.ру, все статьи открываются в новых вкладках.
Шаг 0. Подготовка к монтажу
Откуда берутся клиенты у электрика?
По опыту скажу, что обычно проходятся следующие этапы.
- работа по ремонту проводки и электромонтажу у знакомых и родственников. Это шаг скопления опыта.
- расклеиваются объявления “на районе”. В главном звонят бабушки с проблемными розетками.
- даются объявления о электромонтажных работах в местных газетах и на веб-сайтах. Отдача маленькая и разноплановая.
- электрик договаривается с администрацией электротехнических и строй магазинов, где можно бросить визитки и объявления. Возникают большие клиенты, опыт вырастает.
- с течением времени возникают неизменные клиенты – конторы, прорабы, и т.п. Пункты 1, 2, 3 на этом шаге отпадают за ненадобностью. Здесь очень принципиальна репутация и советы, которые возникают в итоге удачной работы по пт 1, 2, 3, 4.
- Клиентов становится столько, что возникает возможность их “фильтровать”, часть из них можно “сливать” своим знакомым электрикам за маленькой процентик.
- Организуется электромонтажная либо строительная компания (ИП), практической работой занимаются только наемные электрики.
Встреча электрика с клиентом
Итак, при первой встрече на объекте я рисую на листке ориентировочный план объекта с обозначением мест, где что будет установлено. Лучше при всем этом фиксировать размещение розеток, выключателей и т.п. и на бумаге, и на стенках (к примеру, мелом).

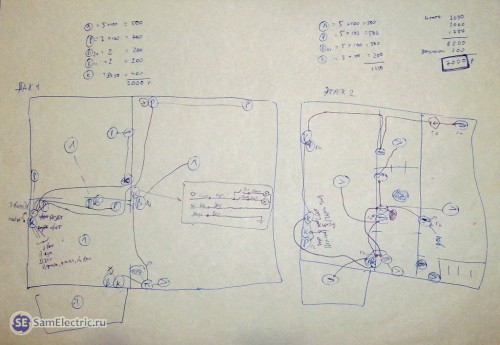

План-схема проводки, нарисованная от руки
Исходный план-схема проводки, с калькуляцией. Здесь тяжкий случай – доработка имеющейся проводки. На цены не обращайте внимания .
Нарисовано коряво, но не запамятовывайте, что рисовалось это стоя, пробираясь по впервой увиденному объекту. Далее будет лучше.
Какая проводка нужна?
Клиенты у электрика бывают различные, и здесь нужно быть ещё и психологом, дабы осознать уровень запросов и познаний заказчика.
Нередко люди толком не знают, где у них что будет – где кровать, где телек, и какие потолки. Нужно тактично дать подсказку (к примеру), что кровать – перед телеком, справа и слева от кровати – по 2 розетки и осветительные приборы, за телеком установить ТВ розетку и штук 5 розеток на 220. Потолки – гипсокартонные либо натяжные (в межпотолочном пространстве комфортно прокладывать кабели), на потолке – люстра, вокруг либо по зонам – установлены 10-15 точечных осветительных приборов, разбитых на две группы освещения.
Наша цель – не просто нарисовать план и взять работу. Необходимо взять больше работы, дабы больше заработать средств.
Говоря откровенно, прибыль – это цель хоть какой предпринимательской деятельности. А электрик, работающий на себя – бизнесмен в чистом виде.
Лучше поначалу слушать пожелания клиента, и только позже показать свою эрудицию и обсудить все тонкости. Также предложить дополнительные “фишки”:
Здесь две главные цели – выполнить всё очень верно исходя из убеждений электромонтажа и получить большее количество работы (точек и метров). Но естественно перегибать палку не следует.
Может быть, что браться за всё попорядку, прямо до установки вытяжек на кухне и опции каналов в телеке, не следует, а лучше быть “узеньким” спецом. К примеру, проштробил, уложил провод, расключил распред. коробки – и доскорого свидания, на другой объект. Тогда появится и возможность выполнить скидку, и больше заработать на большем количестве объектов.
План-схема проводки квартиры и калькуляция
Дальше мы прощаемся на пару дней. За этот период времени я всё обсчитываю, и рисую план-схему объекта. План-схема указывает, где что размещено с необходимыми пояснениями. Также предоставляю калькуляцию (стараюсь всё расположить на одном листе), в какой за ранее подсчитано количество:
- розеток
- выключателей
- распределительных коробок
- выводов под освещение
- групп электропотребления
- метров кабеля
- и др.

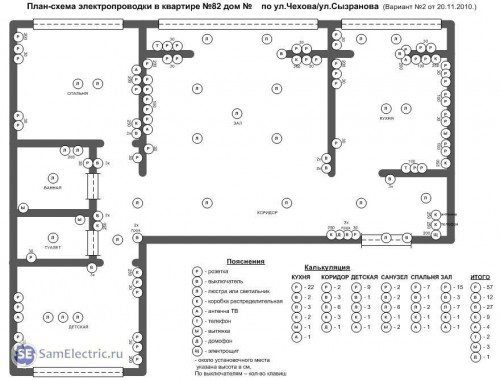

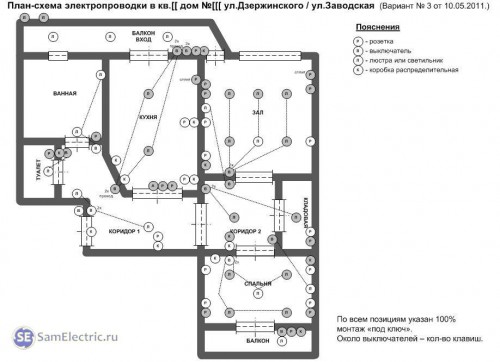

План-схема проводки. Нарисовано в программке Visio. Кому нужно – могу выслать начальный файл. Видите справа пустое место? Там тщательно расписаны цены на электромонтаж. Но я решил убрать.
Другой вариант план-схемы проводки в квартире. С подробной калькуляцией розеток, выключателей и др.
План-схема проводки квартиры.Со мной могут поспорить, что если это и схема, то выполнена некорректно (не по ГОСТ). Зато обыденным людям всё понятно!
На том же листе (либо на другом, если не помещается) помещаю информацию, сколько и что будет стоить очень тщательно, дабы позже не было вопросов и неожиданностей.
Нередко появляется вопрос – в чем и как нарисовать схему проводки? Есть сервисы, дозволяющие нарисовать схему проводки онлайн, но я предпочитаю программку Визио, а в ближайшее время перешёл на Splan. Схема проводки в квартире – это набор простых геометрических фигур и много одинаковых частей, потому подойдёт неважно какая программка векторной графики.
Шаг 1. Установка до отделки
Итак, нарисовали схему проводки, и согласовали её с клиентом. Ниже разглядим последующие этапы монтажа проводки.
Бывает такое, что работать приходится работать в квартире либо доме, где есть жильцы. Это тяжкий случай, требующий дополнительных организаторских и нервных издержек, его рассматривать не будем. Разглядим случай, когда начально имеется стройвариант – нагие стенки, вся электрика будет “с нуля”.
Аспекты технического направления я здесь не рассматриваю, на это есть отдельные статьи.
Кстати, дабы не пропустить новые статьи (а они будут ещё интересней, я постараюсь) и быть всегда в курсе новостей веб-сайта СамЭлектрик.ру, подпишитесь на новые статьи! Это можно выполнить в конце каждой статьи либо в верху правой колонки.
Итак, прокладываем проводку. Это может быть крепление кабеля на кирпич:

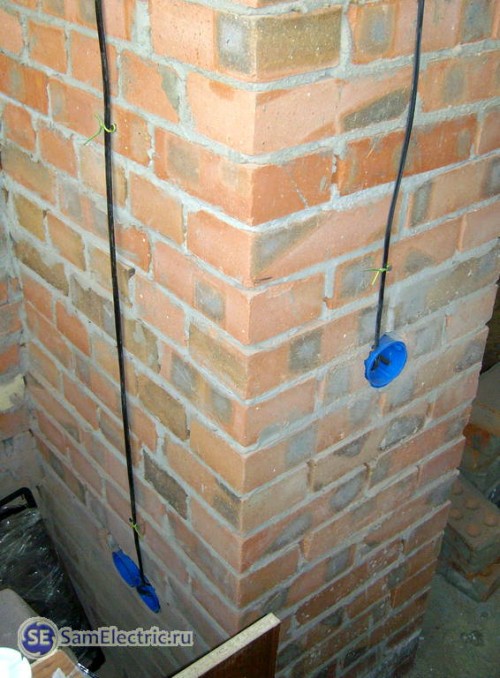

Установка кабеля на кирпичную стенку перед штукатуркой. Со штукатурами договорено – установочные коробки укрепляют они.
Либо штробление бетона в панельном доме:

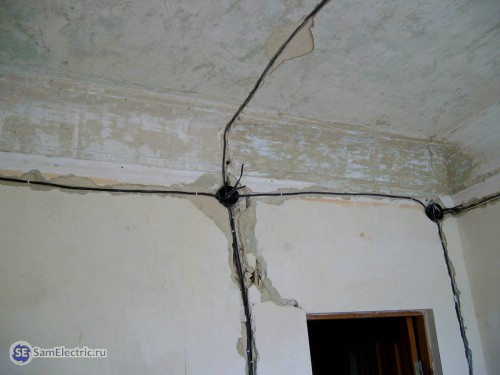

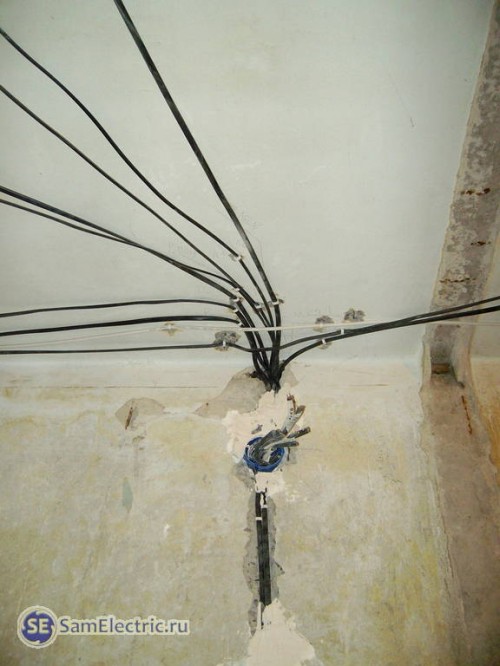

Штроба в панельном доме и кабели на потолке. Распредкоробка установлена и закреплена на штукатурку.
Бывают более легкие варианты, когда стенка перед монтажом уже заштукатурена:

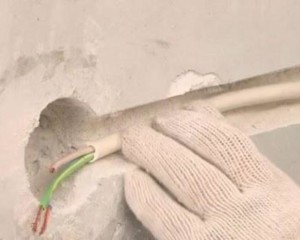

Штробление штукатурки и прокладка проводов перед отделкой. Здесь провод закреплен на дюбель-хомут в штробе, распределительная коробка – шурупами. Обошёлся без штукатурки.
Нужно непременно предугадать временное освещение, которое необходимо для отделочников.

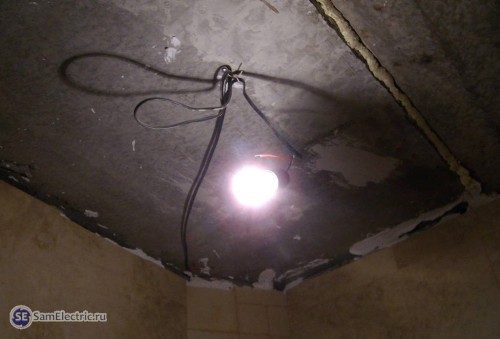

Временная лампочка для освещения
Электрощит тоже крепим на предварительный вариант, непременно толково и накрепко подписываем все кабели, дабы через месяц либо два всё встало на свои места.

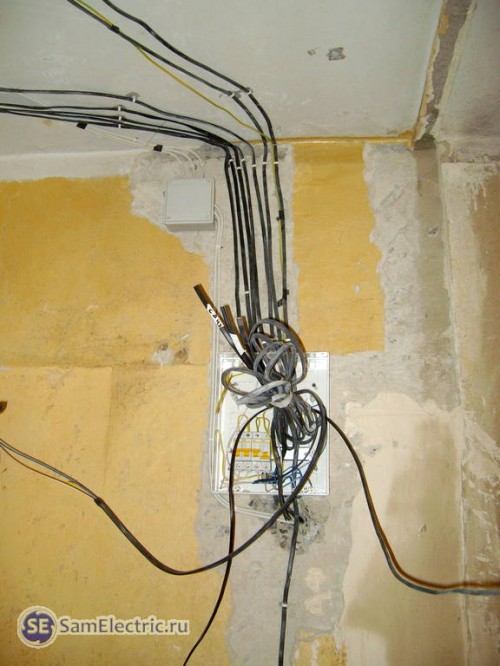

Электрощит на первом шаге. Все кабели непременно понятно подписываем!

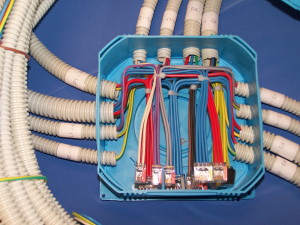

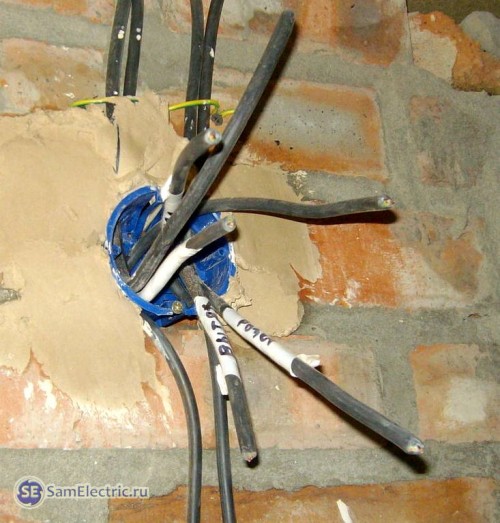

Подписанные кабели в распределительной коробке
Глядя по происшествиям, можно выполнить все подключения в распределительных коробках. Тогда предоставится возможность проверить корректность монтажа и подключения проводки.
На этом 1-ый шаг можно считать законченным. Электрик сделал установка, и можно звать штукатуров-маляров.
Практика указывает, что пауза между первым и вторым шагом продолжается подольше, чем ожидается. И можно перебегать на другой объект.
И ещё. Жизнь такая штука…непредсказуемая. От первого до второго шага может пройти месяц, год, два. Владелец может реализовать квартиру, уехать.
Начал делать дом, и вдруг – нет средств. Оказалось, у хозяйки “залетела” дочка – свадьба. (я здесь ни при чем)) просто так совпало)) Через месяц – залетела другая – еще кредит, свадьба, средств снова нет. Но своё я оперативно успел взять, благо сумма была ещё маленькая.
Может случиться совершенно противное – в работу возьмут другого электрика. Я вот к чему – очень принципиально попытаться после первого шага взять за работу приблизительно половину обсужденной суммы. Типа аванса, дабы закрепиться на объекте.
Шаг 2. Окончательный установка
2-ой шаг электромонтажа – это окончательная установка выключателей, розеток, и т.п. Самый незапятнанный и приятный шаг, когда нет пыли, и ничего не нужно долбать. Интенсивно используем шуруповерт.
Он начинается тогда, когда стенки покрашены либо оклеены обоями, потолки тоже установлены. Когда я прихожу на 2-ой шаг, то вижу приблизительно следующее:

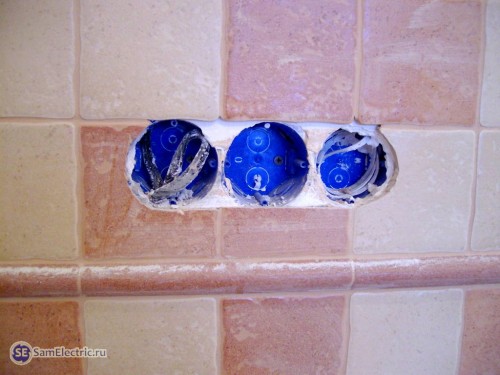

Розетки можно ставить
На этом всё, после окончания нужно непременно проверить работу и качество монтажа розеток.
Как организуете процесс электромонтажа вы? Коллеги, напишите, поделитесь опытом!
Если вы – заказчик и пользуетесь услугами электриков, напишите в комментах, как у вас складываются с электриками дела, и как вы для себя представляете безупречную работу электрика в организационном смысле.
UPD 18 мая: Выкладываю в открытый доступ начальные файлы план-схем проводки в Visio.
• План-схемы проводки / Начальные файлы, приведенные в тексте статьи, в Визио., rar, , скачан: 2421 раз./
Схема разводки проводки квартиры
Меняя электрику в квартире, необходимо точно знать, где и какие электро точки будут установлены, потому начинать этот процесс необходимо с разработки схемы проводки, и по другому быть не может. Нереально приступить к монтажу без схемы, одно без другого нереально, это знает хоть какой проф электрик.
При разработке схемы проводки появляется огромное количество вопросов, таких как выбор сечения проводников, места установки розеток и выключателей, запланированная нагрузка, зависящая от мощности электроприборов, также защита самой схемы, электроприборов и человека от аварийных режимов работы. Потому при ремонте проводки, либо полной ее подмене этим вопросам должно уделяться максимум внимания.
Если по каким, или причинам существующая схема проводки квартиры не устраивает владельца, к примеру из-за не соответствия токовых нагрузок сечению проводников, расположения розеток и выключателей либо по каким, или другим причинам, следует задуматься о ремонте проводки, и обратится за помощью к спецам электрикам. Если естественно Вы сами не являетесь спецом в этой сфере.
В почти всех квартирах до сего времени еще эксплуатируется схема с дюралевой проводкой, во времена, когда она проектировалась, и строились эти строения, еще не было таких огромных электрических нагрузок, ну и требования к схеме проводки квартир были другие.
Отсутствие заземляющего проводника, внедрение дюралевых проводов при монтаже проводки, отсутствие высококачественной защиты (УЗО, современные автоматы) вот главные, но далековато не единственные минусы устаревших схем. Эксплуатация таковой проводки может быть небезопасна для жизни человека.
Так –как многие люди устанавливают у себя в квартирах заместо ванн джакузи к которым подведено напряжение 220 В, схема проводки квартиры должна быть 3-х проводной, иметь три провода фаза, ноль, земля а так же линия должна быть защищена УЗО, это требование распространяется и на другие электроприборы такие как стиральная машина, электрическая печь, посудомоечная машина и т.д. Время от времени появляются пожары из за недлинного замыкания в старенькой проводке.
Если все это для вас не индифферентно следует найти, как стара ваша проводка, какие работы необходимо произвести, дабы поправить сложившуюся ситуацию, ремонт проводки либо только частичная ее замена, какие материалы закупить? Но лучше доверить все это нашим экспертам! Какой будет схема проводки квартиры? Все находится в зависимости от того сколько комнат в квартире, от потребляемой мощности, от числа электроприборов.
Типовые схемы проводки в квартире.
При разработке схемы электрик должен непременно учесть такие аспекты как размещение розеток и выключателей в комнатах, дабы они потом не оказались закрыты мебелью. Если Вы обратитесь к нам, мы учтем все моменты, заземление электроприборов мощность и выбор сечения проводника, установка современной защиты (УЗО, автоматы).
Итак, если квартира имеет стандартную планировку, можно пользоваться уже готовой схемой разработанной для типовых квартир внеся малозначительные корректировки. Она приведена на рисунке ниже.

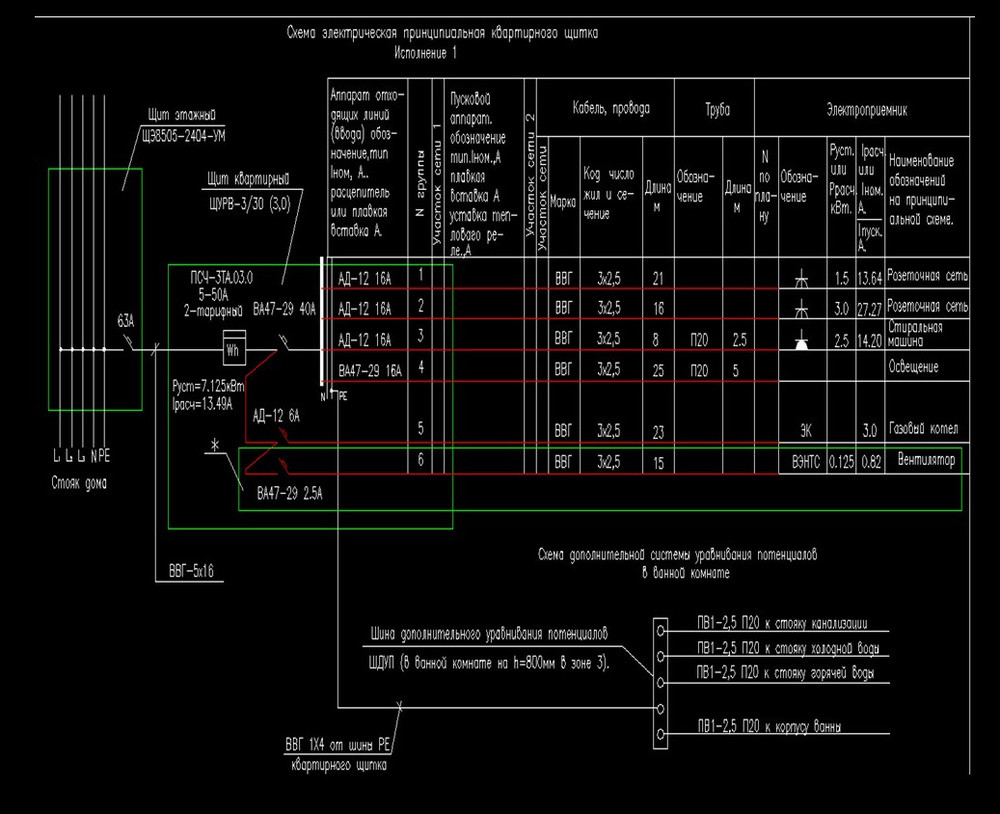

Набросок 1- принципная схема проводки квартиры.
Набросок 2- однолинейная схема проводки квартиры.
Неотклонимым требованием является установка системы уравнивания потенциалов. Для этого нужно отдельным проводом соединить заземляющую шину в электрическом щите с трубами холодной, жаркой воды и канализации, а так же с ванной, что и показано на схеме набросок 2. Правила выполнения системы уравнивания потенциалов определены эталоном МЭК 364-4-41 и пп. 1.7.82, 1.7.83, 7.1.87, 7.1.88 ПУЭ 7-го изд.
На данной схеме показано подключение проводки квартиры к трехфазному питанию стояка дома. От этажного щита в квартирный щит входит кабель марки ВВГ 5*16 другими словами ввод в квартиру. Ввод представляет собой 5 жильный кабель, от которого запитана вся квартира. N — это рабочий ноль. L1,L2,L3 — это номера фаз. PE — это защитное заземление.
Распределительный щит в квартире устроен следующим образом: вводной кабель подключается к вводному автомату, от вводного автомата кабелем либо шиной идут перемычки на групповые автоматы, сеть освещения, розеточная сеть и остальные электроприборы.
Составляем схему проводки квартиры.
Для начала, нужно выяснить какие электроприборы будут употребляться в квартире и где они будут установлены. Начнем с кухни, так как в этом месте обычно сосредоточены более массивные приборы. Какой-то из них электрическая плита, на которую прокладывается отдельный кабель от электрощита марки ВВГ 3х6 и устанавливается отдельный автомат. Так же прокладывается впрямую от щита отдельный кабель на другую сильную электротехнику, такую как стиральная и посудомоечная машина, водонагреватель, теплые полы, кондюк.
На другие розетки в квартире можно пробросить общий кабель до распределительной коробки, а от нее уже выполнить разводку кабелем на каждую розетку либо блок розеток. С освещением поступим так же, на коробку бросим общий провод, а от коробки создадим разводку к светильникам и выключателям.
Таким макаром, у нас выходит схема, в какой питание всей нагрузки квартиры разбито на групповые полосы. Такие как, группа освещения, группа штепсельных розеток, группы силовых розеток.
Набросок 3. Облегченная структурная схема проводки квартиры.
Составив принципную схему и зная площадь, места прокладки кабеля, места установки розеток и выключателей можно приступать к подсчету количества материалов которые потребуются для монтажа. Схема проводки квартиры поможет нам подсчитать метраж кабеля, число розеток и выключателей, приобрести необходимое количество и тип автоматов, избрать электрический щит.

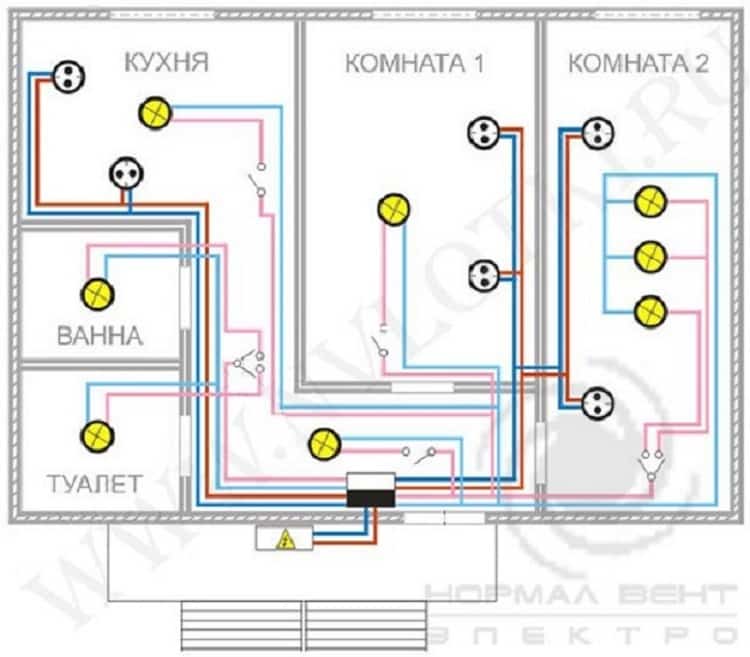

Вот еще пара схем, которые будут более понятны для не проф электриков либо людей имеющих поверхностное представление об электричестве. На схеме наглядно показаны кабели, автоматические выключатели, а так же потребители электроэнергии.

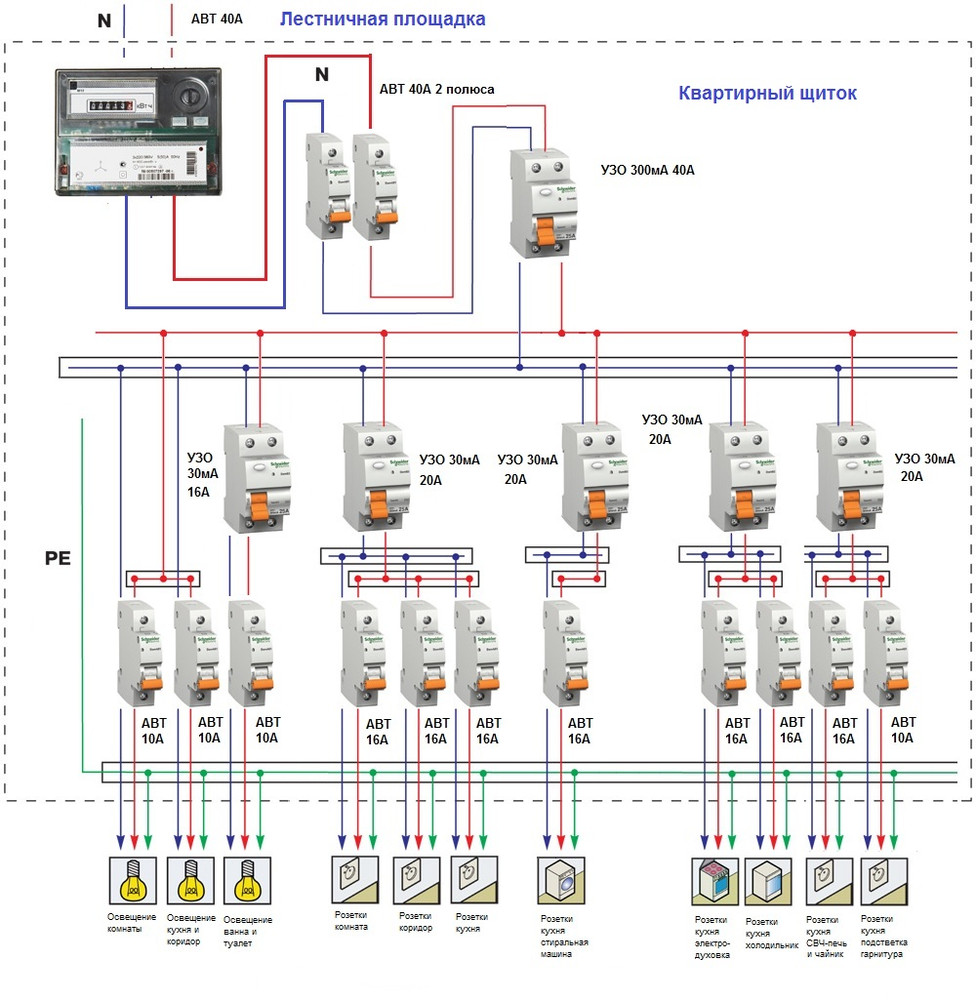

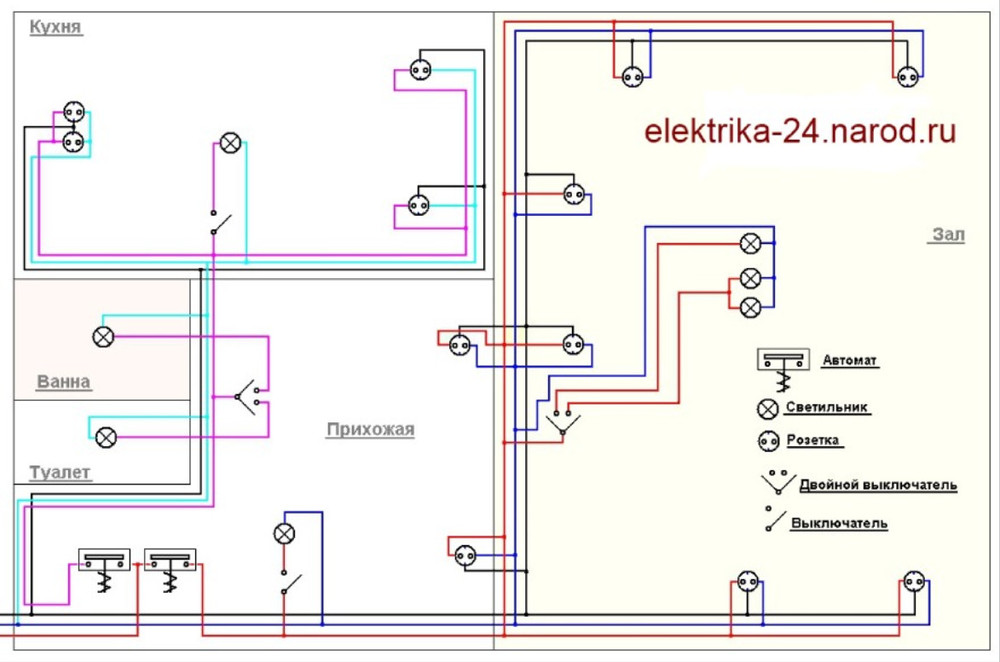

Набросок 4. Принципная схема проводки однокомнатной квартиры.
Набросок 5. Структурная схема проводки квартиры.
- Пластмассовый корпус щита
2. Зажимные элементы нулевых рабочих проводников
3. Зажимной элемент нулевых защитных проводников, также проводника уравнивания потенциалов
4. Зажимной элемент входных выводов защитных аппаратов групповых цепей
5. Выключатель дифференциального тока (УЗО)
6. Автоматы
7. Групповые полосы
Как найти схему уже имеющейся проводки.
Найти, как выполнена разводка в квартире не составит труда, если знать некоторые правила, по которым она прокладывается. Схемы монтажа могут быть различными зависимо от типа дома и от года его постройки, но найти схему разводки проводки по квартире все таки может быть.
В кирпичных домах проводка может быть выполнена 2-мя методами. 1-ый метод это верхняя разводка не ниже 15 см от уровня потолка. На том же уровне ставятся распределительные коробки, от которых делаются спуски к розеткам и выключателям. Все провода проложены строго вертикально и горизонтально в штрабе. Кабели на освещение проложены в потолочных перекрытиях, в каких имеются пустоты (каналы).
2-ой метод это нижняя разводка, когда кабели прокладываются в трубах по полу и заливаются стяжкой, из пола кабели вертикально подымаются к распределительным коробкам и от них уже осуществляется разводка. Освещения осуществляется так же в каналах потолочных перекрытий.
В панельных домах, хрущевках разводка проводки осуществляется в каналах плит. Каналы для проводки, места для установки розеток, выключателей, делаются на заводе при изготовлении плит. Все каналы сходятся в распределительные коробки, от которых идут каналы к электрощиту. В панельных домах нередко каналы делаются не вертикально и горизонтально, а по кратчайшему пути, другими словами по косой полосы.
В некоторых хрущевках проводка для питания розеток пробрасывается под вашим полом, а проводка на освещение под полом ваших соседей сверху.
Несколько советов по разводке проводки.
В заключении темы несколько нужных советов. Если вы делаете ремонт проводки.
Высота установки розеток и выключателей от уровня пола может быть хоть какой, главное тут, дабы для вас было комфортно ими воспользоваться. Вообщем существует «европейский эталон» , по которому розетки должны находиться на высоте 30 см от пола, а выключатели – 90 см. В общих случаях такое размещение обычно является более комфортным. Но розетки на кухне, разумеется будет оптимально расположить над поверхностью десктопа. Та же самая ситуация и с письменным столом.
Стационарную домашнюю технику, такую как вытяжка, полотенцесушитель водонагреватель лучше сходу подключить через клемник. Так как навряд ли вы будете нередко применять розетку, ну и смысла в ней особенного нет.
Розетки под веб и телек можно соединить в один блок. По этому, вы можете сразу вести установка слаботочной сети и проводки. Обусловьтесь с местом установки слаботочного щита, установите ли вы его в квартире либо же поведете провода в этажный щит. Изберите более удачный и прибыльный вариант.
Соединения проводов, скрутки, клемники должны находиться исключительно в распределительных коробках, по другому в последствии эксплуатации проводки вы не можете вывести провод для подключения каких или устройств, если появится такая необходимость. Обычно в каждом помещении устанавливается одна коробка, но если в помещении много электроточек провода могут не поместится в одну коробку, потому в таковой ситуации лучше установить две коробки.
