Согласно нормативам, СНиП и ГОСТу, заземление непременно должно быть оборудовано в каждом жилом личном доме. Но как быть, если вы строите дом своими силами либо заполучили участок с коттеджем, где такая система не предусмотрена? Выполнить заземление в личном доме своими руками 220В полностью под силу каждому. Разглядим, как создать схему и провести установка системы заземления без вербования профессионалов.
Как выполнить заземление в личном доме своими руками 220В
Разобравшись, зачем это нужно, вы без колебаний приметесь за облагораживание системы заземления. Прежде всего это защита от замыканий и поражения электрическим током. Не считая того, рекомендуется сделать своими руками громоотвод в личном доме, дабы обеспечить дополнительную защиту во время грозы.
Зависимо от напряжения, которое подается в сети, можно выполнить заземление в личном доме своими руками 380 В либо 220 В. Согласно требованиям, установка таковой системы должна проводиться параллельно со строительством, но часто приходится сталкивать с ее отсутствием в домах. На этот случай разглядим, как выполнить правильное заземление в личном доме.
Направьте внимание! Существует два понятия в электрике: заземление и зануление. В чем разница? 2-ой вариант применяют лишь на предприятиях, и так как он наименее неопасен – для жилых домов его не используют.
Как выполнить контур заземления в личном доме
1-ый шаг работы, который для вас предстоит – создание контура защитного заземления. Состоит эта часть из 2-ух подсистем – внешней и внутренней. Между собой они объединены распределительным щитком, установка которого делается снутри жилого помещения. На улице остаются только два электрода, которые вкапываются в землю. Не считая того, еще есть особая железная шина, которая соединяет все это с основным щитом.
Также в набор заземления для личного дома заходит огромное количество отдельных частей, которые делают функцию проводников, они подходят к корпусам массивных электроприборов. Так, к примеру, можно выполнить своими руками заземление стиральной машины. Все эти контакты объединены шиной, которая размещаются снутри щита.
Для соединения пластинки и шины, применяют медный кабель с более подходящим сечением. В качестве крепления применяют болтовое соединение. Все нужные детали просто можно приобрести, и они не требуют никаких особенных расходов. Ну и собрать контур заземления в личном доме своими руками тоже легко. Разглядим этот процесс поэтапно, очень обращая внимание на все особенности и вероятные трудности.
Схема заземления в личном доме
Для того дабы приступить к работе, нужно обусловиться со схемой, которую вы будете применять. Существует два варианта, хоть какой из которых может быть использован:
- замкнутое заземление – это система, имеющая треугольную форму. Она имеет некоторые достоинства перед 2-ой, а именно то, что она более надежна, так как в случае повреждения перемычки с одной стороны, 2-ая сторона будет продолжать работать;
- линейное заземление представляет собой вкопанные штыри, находящиеся в одну линию. Принцип её работы идентичен с новогодней гирляндой, и неисправность 1-го элемента тянет за собой сбой всей системы.
Не умопомрачительно, что треугольная система имеет куда огромную популярность, так как общий объем работ для нее не достаточно чем отличается от линейного, а степень надежности при всем этом в разы увеличивается.
Нужный совет! Кроме этих 2-ух схем, есть и другие, внедрение которых допустимо в личных домах. Схемы, отображающие принцип их работы, вы сможете отыскать в вебе.
Подготовка к монтажу: выбор инструментов и материалов для работы
Прочитав, как выполнить заземление в личном доме, невольно возникнет вопрос о том, что для этого нужно. Вот полный перечень требуемых инструментов:
- аппарат для сварки нужен для арматуры и пластинки. Они должны быть крепко соединены между собой для сотворения контакта снутри земли;
- болгарка нужна для вырезки железных деталей подходящих размеров;
- штыковая лопата;
- перфоратор;
- очень томная кувалда, дабы загнать штыри в землю;
- несколько гаечных ключей различного поперечника для затяжки болтов.
Для сотворения самой системы для вас необходимо приобрести следующие составляющие:
- железный уголок, длина которого составит более 2 м. Идеальнее всего подойдет изделие из нержавеющей стали с размером 50х50 мм;
- три железные полосы 120 см длиной, 4 см шириной и 2 мм шириной;
- еще одна железная полоса, длина которой определяется расстоянием от крыльца дома до места расположения системы заземления. Рекомендуемый размер 40х4 мм;
- болт М8 либо М10;
- провод из меди, толщина которого не меньше чем 6 мм 2 .
Нужный совет! В качестве замены железного уголка допускается внедрение металлической водопроводной трубы либо арматуры.
Начало монтажных работ: выбор подходящего места
От выбора подходящего места почти во всем зависит степень безопасности применения системы заземления. Потому к этому шагу стоит подойти со всей ответственностью и вниманием. В случае заморочек с проводкой и срабатывании системы, на месте ее монтажа не должно никого оказаться. Конкретно из-за смертельной угрозы в большинстве случаев выбирают место подальше от дома, около забора. Расстояние до фундамента при всем этом должно быть более 1-го метра.
Нужный совет! Зону с системой заземления рекомендуется оградить низким заборчиком либо бордюром, дабы отметить опасное место.
Если вас не прельщает перспектива иметь за домом огражденную местность для заземления, систему можно скрыть с помощью садовой статуи либо огромных декоративных камешков. Так опасность попадания в страшную зону будет сведена к минимуму, а внешний облик сада не пострадает.
Земельные работы на избранном участке
Если вы планируете выполнить заземление в личном доме своими руками 220В, фото и схемы можно применять в качестве ориентира. Для треугольной системы нужно выкопать лопатой углубления по каждой стороне воображаемой фигуры. При всем этом расстояние между углами должно составлять более 1,2 м, а глубина траншеи должна быть от 50 до 70 см. Таковой же ширины должна быть и траншея, ведущая к дому.
Сбор конструкции
Следуя схематическому рисунку, 2 электрода вбиваются в землю таким макаром, дабы на поверхности оставались только края, к которым можно буде приварить пластинки. Для того дабы электроды легче вбивались в землю, можно подточить болгаркой их края. При помощи сварочного аппарата пластинки крепятся к их верхушкам, образуя железный треугольник.
В траншею, которая ведет к дому, также прокладывается пластинка, при всем этом одним из концов она приваривается к тому углу треугольника, который размещен поближе всех. Когда все пластинки окажутся на собственных местах, при помощи болта кабель крепится к пластинке и все ямы засыпаются землей.
Нужный совет! Если на участке большая часть грунта – песок, то по всему пути системы нужно разлить солевой раствор. Так повысится токопроводимость грунта.
Контрольная проверка системы
Последнее, что нужно выполнить после окончания монтажных работ – проверить систему на исправность. В эталоне, для этого применяют особый устройство, который при всех собственных плюсах имеет большую стоимость.
Но есть и поболее обыкновенные методы проверки. К примеру, при помощи обыкновенной лампочки мощностью 100Вт и поболее. Для этого один из контактов подключают к контуру заземления, а 2-ой к фазе. Броский свет – очевидец правильно проведенной работы, мерклый значит, что соединения между элементами плохо сварены. Если же лампочка не светится совсем, означает, на каком-то шаге была допущена ошибка и работу придется переделывать.
Сейчас вы понимаете, как верно выполнить заземление в личном доме своими руками, и при всем этом обеспечить безопасность для себя и своим близким. Если действовать согласно избранной схеме, то никаких заморочек появиться не должно, и в итоге вы получите надежную защиту собственного дома от дефектов, связанных с электричеством.
Заземление личного дома.
Проводить заземление личного дома нужна при выполнении монтажа новейшей либо реконструкции старенькой проводки, дабы сделать все условия для электробезопасности. Проведение монтажа заземления не составит особенных затруднений в личном доме, по сопоставлению с проведением монтажа заземления в высотных домах.
В личном доме контур заземления состоит из вертикальных заземлителей, вбитых в почву и соединяющихся между собой горизонтальными заземлителями, также заземляющего проводника, соединяющего с электрощитом контур заземления.
Для расчёта сопротивления проводника вы сможете пользоваться калькулятором расчета сопротивления проводника.
Обычно вертикальные заземлители используют в виде железного уголка, который имеет размеры 50×50х5 мм. Полосовая сталь размером 40×4 мм, подойдет для горизонтальных заземлителей. Для заземляющего проводника материалом служит круглая сталь с сечением 8-10 мм2. Материал для заземлителей и заземляющих проводников, также их более четкие размеры, можно отыскать ПУЭ-7, раздел 1.7.
В качестве заземлителей либо заземляющих проводников воспрещается внедрение арматуры. Разъясняется это тем, что в арматуре каленый внешний слой, из-за чего происходит нарушение рассредотачивания тока по сечению и процессы окисления (резвее заржавевает) проходят по другому.

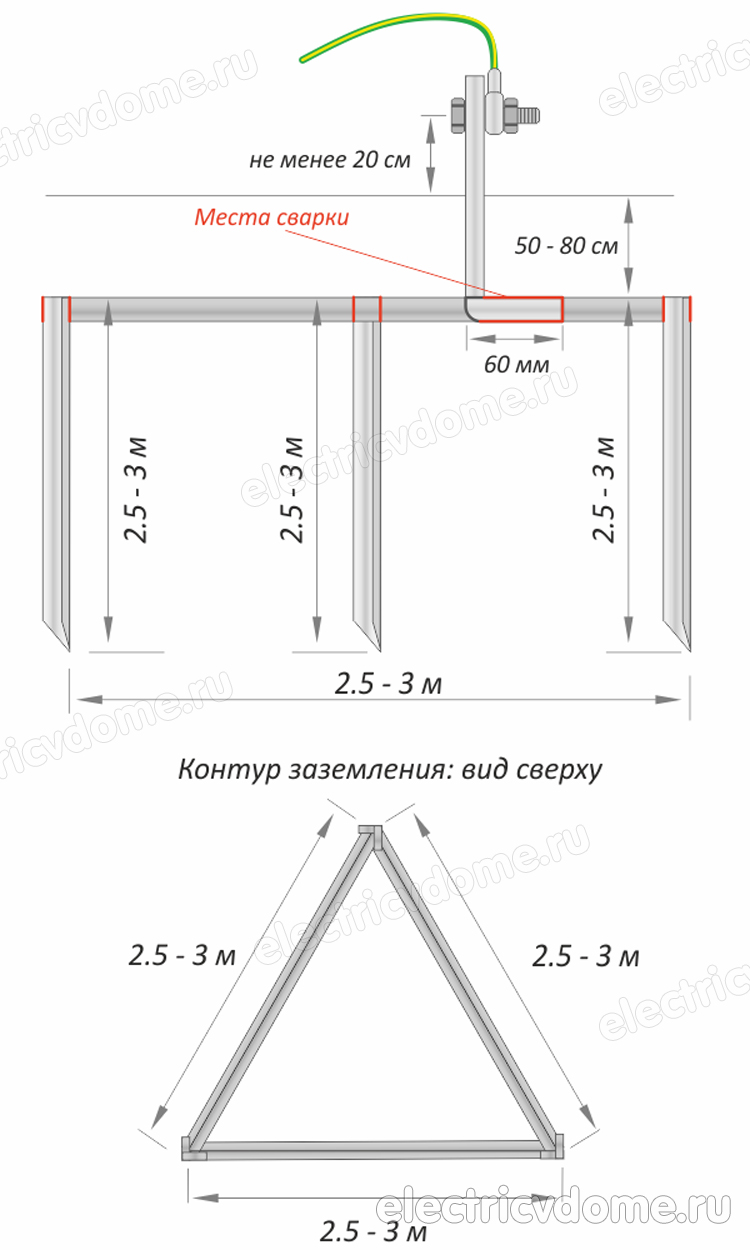

Осуществляется заземление личного дома в виде треугольника (равностороннего), во дворе дома для этого делается разметка в виде равностороннего треугольника. Контур заземления прокладывать рекомендуется на расстоянии от фундамента — менее 1 м.
После проведения разметки, нужно по периметру размеченного треугольника выкопать траншею, приблизительно 0,8-1 м глубиной и достаточной для комфортного обваривания шириной, примерно 0,5-0,7 м. Горизонтальные заземлители будут прокладываться в этой траншее.
Дальше будут вбиваться по верхушкам треугольника, вертикальные заземлители на 2-3 м в глубину. Обыкновенной кувалдой можно забивать в землю уголки длиной 2-3 м, на конце уголок заостряют, для наилучшего его вхождения в землю.
Можно выкопать либо пробурить также по верхушкам треугольника маленькие колодцы, глубиной до 1,5 м, что дозволит забить уголок в наименьший слой земли.
После проведения всех предварительных работ, выбора места, произведения разметки и выкапывания нужных размеров траншеи, можно перебегать к монтажу контура заземления. По верхушкам треугольника в траншее забиваются уголки в землю, но забивать их необходимо не на сто процентов, а так, дабы в траншее торчал край уголка длиной 20-25 см.
Когда же в землю будут вбиты вертикальные заземлители, потом нужно их между собой соединить горизонтальными заземлителями, таким макаром, создав замкнутый контур.
Делается это с помощью обыкновенной сварки, к торчащим уголкам приваривается железная полоса. Создавать соединение уголка и полосы, нужно только сваркой, нельзя использовать болтовые соединения, так как эти места окисляются с течением времени, что приведет к потере контакта и в процессе использования — к неэффективности функционирования заземляющего контура.
Когда контур заземления собран, то нужна этот контур соединить с электрощитом. Для этого также необходимо воспользоваться сваркой, приварить к контуру заземления — заземляющий проводник, которым является железная проволока сечением 8-10 мм и проложить в траншее ее к электрощиту. К электрощиту на конце подведенной проволоки приваривается болт М6 либо М8, дабы закрепить провод заземления.
Для заземляющего проводника, если нет металлической проволоки можно применять точно такую же железную полосу, как и для горизонтального заземлителя.
Исходя из убеждений эффективности полоса подойдет лучше, чем проволока, так как площадь ее прикосновения с землей будет больше, но в местах перегиба траншеи и железную полосу прокладывать труднее, так как ее сложнее согнуть, чем железную проволоку.
Когда будут проведены сварочные работы, то нужно места сварки обработать противокоррозийными составами, дабы не было коррозии. Многие новенькие задумываются, что для того дабы заземление личного дома служило подольше, от коррозии его нужно защитить методом намеренного окрашивания, но нельзя этого делать КАТЕГОРИЧЕСКИ!
Полностью глупо делать установка такового контура. Металлу нужна иметь неплохую связь с землей, а краска создавая огромное сопротивление — препятствует этому.
Этот шаг монтажа контура заземления для дома можно считать завершенным, но снова необходимо убедиться в том, что места соединения сваркой накрепко обварены тогда и уже выкопанные траншеи можно засыпать землей. Подобная специфичность монтажа заземляющего контура применяется и при монтаже молниезащиты.
Подключение в электрощите при наличии в доме контура заземления.
Электропитание в личных домах осуществляется, обычно, воздушными линиями с системой заземления TN-C. Нейтраль источника питания заземлена в таковой системе, а однофазовый провод L и совмещенный нулевой защитный, также рабочий провод PEN — подходят к дому.
После проведения монтажа собственного контура заземления в доме, нужно его подключение произвести к электроустановкам дома. 2-мя методами это можно выполнить:
1.Выполнить переделку системы TN-C на систему заземления TN-C-S.
2. Произвести подключение дома к контуру заземления по системе ТТ.
Подключение дома к контуру заземления по системе TN-C-S.
В системе заземления TN-C как понятно, нет отдельного защитного проводника, потому нужно переработать в доме систему TN-C на TN-C-S. Осуществляется это разделением совмещенного нулевого рабочего и защитного PEN проводника в электрощите, на два самостоятельных — рабочий N и защитный PE.
Два питающих провода подходят к дому, фазный L и совмещенный PEN, а дабы получить трехжильную проводку с отдельным фазным, нулевым и защитным проводом, необходимо произвести в вводном электрощите дома правильное разделение системы TN-C на TN-C-S.
Для этого нужна установить шину в щите, которая связана с щитом металлически, это будет шина заземления РЕ и к ней будет выполняться подключение PEN проводника, со стороны источника питания.
Потом на шину нулевого рабочего проводника N идет перемычка от шины РЕ. Должна быть изолирована от щита шина нулевого рабочего проводника. Подключение фазного провода осуществляется на отдельную шину, также изолированную от щита.
После всех этих действий, необходимо с контуром заземления дома соединить электрощит. Делается это с помощью многожильного медного провода, с электрощитом соединяется один конец провода, другой же конец прикрепляется к заземляющему проводнику с помощью болта на конце, который был специально приварен для этой цели.
Подключение дома к контуру заземления по системе TТ.
Для проведения такового подключения не нужна проводить разделений PEN проводника, фазный провод подключается к шине, изолированной от щита.
Подключается к шине, изолированной от щита совмещенный PEN проводник источника питания и далее PEN считается просто нулевым проводом. Дальше корпус щита подключается к контуру заземления дома.
На схеме видно, что контур заземления дома не имеет с PEN проводником электрической связи и если подключить заземление личного дома таким методом, то это имеет некоторые достоинства, по сопоставлению с подключением по системе TN-C-S.
К вашему заземлению будут подключены все потребители, в случае отгорания со стороны источника питания PEN проводника, что чревато негативными последствиями. А если ваше заземление связи с PEN проводником иметь не будет, то это гарантирует на корпусе электроприборов в доме — нулевой потенциал.
Бывает, что из-за неравномерной нагрузки по фазам (перекос фаз) возникает напряжение на нулевом проводнике, достигать которое может от 5 до 40 В. Когда существует связь между защитным проводником и нулем сети, то на корпусах быттехники в доме, тоже может появляться малозначительный потенциал.
Должно сработать УЗО, если возникнет такая ситуация, но лучше на него не возлагать и до этой ситуации не доводить.
Можно прийти к выводу из приведенных методов подключения контура заземления дома, что система заземления ТТ в личном доме более неопасна, но ее накладность является недочетом. Если применяется система ТТ, то должны непременно устанавливаться защитные устройства, такие как УЗО и реле напряжения.
Необходимо подчеркнуть, что контур в виде треугольника для заземления личного дома делать не непременно, зависит все от наружных критерий. Можно расположить горизонтальные заземлители по окружности или по одной полосы в любом порядке, главное дабы они были в достаточном количестве, дабы обеспечивать малое сопротивление заземления.
