Что такое напряжение шага и каковы могут быть последствия попадания человека в его радиус? Верный ответ будет следующим: “шаговым (либо напряжением прикосновения) именуется такое напряжение, которое появляется между несколькими точками цепи электрического тока, расположенными на дистанции в шаг, на которых человек стоит одновременно”.
Опасность для человека может нести напряжение между точками, расположенными на поверхности земли либо любого другого основания в зоне растекания тока с токопроводящего заземляющего элемента.
Так, зависимо от напряжения на электролинии и расстояния от контакта до человека, шаговое напряжение может составлять от 10 до нескольких тыщ вольт на шаг. При всем этом, неопасным для человека считается напряжение переменного тока до 50 В, шагового – до 40 В.
Появление шагового напряжения может быть при:
- Обрыве провода полосы электропередачи;
- Обрыве локального кабеля, поставляемого электричество к отдельному потребителю (объекту);
- Перепадах атмосферного давления;
- Трагедиях на электрических подстанциях;
- Попадании молнии в молниеотвод либо опору электропередач;
- Маленьких замыканиях токопроводящих проводов на улице либо в помещении.
Особо небезопасно, при всем этом, находиться на мокроватом асфальте, в болотистой местности. Ведь вода является хорошей средой для проведения электрического тока. Потому шаговое напряжение обусловливается удельным электрическим сопротивлением земли, силой тока, протекающего через нее.

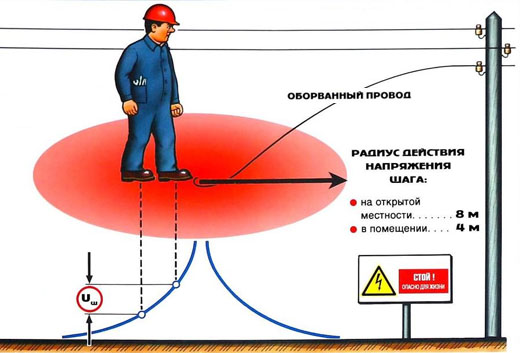

Наибольший радиус шагового напряжения
Особо принципиальным, при передвижении по зоне растекания токов шагового напряжения, является определение ее радиуса. Так, на тяжесть поражения человека электричеством оказывает влияние то, на каком расстоянии от места пробоя он находится. Важным является и то, на каких точках потенциала размещены ноги человека.
Так, зона страшная растекания токов при пробоях появляется, обычно, в радиусе 20 метров от места пробоя.
При всем этом, следует держать в голове, что мокрое основание наращивает радиус растекания тока. Самым небезопасным является напряжение в радиусе 5-8 метров от места пробоя, если напряжение в месте пробоя приравнивается 1000 и поболее Вольт. Если величина тока в месте пробоя не превосходит 1000 Вольт, то страшный радиус деяния напряжения шага может быть сокращен до 5 метров.
Наибольший вред здоровью будет нанесен в этом случае, если одной ногой человек будет стоять на заземлителе, а 2-ой – на шаговом расстоянии от заземлителя. При всем этом, следует учесть, что длина шага взрослого мужчины, будет около 82 см.
Правила перемещения в зоне шагового напряжения
Избежать попадания в шаговую зону можно, будучи особо внимательным. Так, пересекая полосы электропередач, нужно убедиться в отсутствие касающихся земли силовых кабелей. Не считая того, опасность могут составить и провода, обматывающие стволы деревьев, железные конструкции.
Электрический ток способен перейти через железные, древесные и бетонные проводники, создавая вокруг них потенциал.
В особенности сильным будет токовое воздействие на мокроватые проводники. Для того, дабы неопасно покинуть зону напряжения прикосновения, нужно придерживаться правил электробезопасности.
Так, правила перемещения в радиусе напряжения шага говорят:
- Передвигаться по зоне напряжения нужно, используя “гусиный шаг”;
- Во время движения пятка шагающей ноги должна приставляться к носку опорной;
- Воспрещается отрывать подошвы от земли либо любого другого основания;
- Размер шагов нужно очень уменьшать;
- Воспрещается передвигаться по зоне бегом;
- Воспрещается двигаться по направлению к лежащему кабелю;
- Воспрещается двигаться “по спирали”.
Передвижение ремонтного персонала в радиусе поражения шаговым напряжением должно производиться после проведения расчета предельного шагового напряжения и его радиуса. При всем этом, согласно правилам, которые регламентирует “Охрана труда”, рабочие должны соблюдать меры защиты: передвигаться по зоне в диэлектрических ботах, иметь при для себя диэлектрические перчатки, изолирующие штанги, измерители напряжения, слесарно-монтажные инструменты с изолирующими ручками.
Выход из зоны шагового напряжения
Поражение шаговым напряжением начинается с нижних конечностей человека. Так, человек может ощутить, зависимо от силы тока, легкое покалывание, спазмы, резкую боль. В особенных случаях напряжение шага может вызвать паралич одной либо обеих конечностей.
Для того, дабы неопасно выйти из зоны поражения шаговым напряжением, нужно уяснить такое правило: чем обширнее шаг, тем больше напряжение касания.
Другими словами, меньшая опасность для жизни и здоровья человека будет в этом случае, если между его ногами будет малое расстояние. Более небезопасным пошаговое напряжение будет, если человек будет стоять либо лежать на точках с различными потенциалами.
Для того, дабы верно выйти из зоны шагового прикосновения нужно придерживаться таких советов:
- Если вблизи нет никого, кто мог бы оказать помощь, самостоятельный выход из зоны нужно совершать немедленно. При всем этом, если есть возможность, нужно обратиться в МЧС и сказать о месте собственном нахождении.
- Выходить из зоны напряжения шага прыжками категорически воспрещается. В случае приземления человека на руки либо полном падении, возможность поражения током жизненно принципиальных органов (сердца, легких) возрастает.
- После выхода из радиуса поражения, следует попытаться обозначить страшную зону, оповестить МЧС либо дежурного электромонтера в “Горсвет” о появлении особо небезопасного участка.
По данным ВОЗ, в 80% самостоятельный выход из зоны напряжения шага не имеет томных последствий для жизни и здоровья человека. У 20% вышедших из зоны без помощи других наблюдаются трудности с сердечком, легкими.
Расчет шагового напряжения
Под шаговым напряжением понимается разность электростатических потенциалов 2-ух точек, соприкасающихся с землей и расположенных на расстоянии в шаг. Часто понятие шагового напряжения применяется и для обозначения поражений человека током в бытовых критериях при касании плохо заземленных электроприборов.
Для того, дабы найти степень воздействия шагового напряжения на организм, нужно провести расчет его силы.
Застыл напряжения шага делается в месте пробоя заземления при помощи мультиметра. Не считая того, высчитать величину напряжения можно по формуле. Так, сила шагового напряжения будет приравниваться разности потенциалов между точками, которые находятся на пути растекания токов. Не считая того, вычислить напряжение прикосновения можно, разделив произведение тока недлинного замыкания, удельного электрического сопротивления грунта и расчетной длины шага на произведение 2П с расстоянием от места повреждения и суммы расчетной длины шага и расстояния до места трагедии.
Опасное напряжение для животных
В радиус деяния напряжения прикосновения могут попасть и животные. В особенности небезопасным попадание в зону напряжения шага может быть для больших одичавших животных, рогатого скота, копытных. Так, сопротивление тела у таких животных ниже, чем у человека. Не считая того, большие особи отличаются большой длиной шага. В согласовании с этим и напряжение, влияющее на них, будет огромным, ежели влияющее на человека. Какое напряжение может быть небезопасным для животных?
Воздействие шагового напряжения на тело животного находится в зависимости от величины тока на отрезке:
- Вполне неопасное для животного считается напряжение переменного тока, не превышающее 2 В (при продолжительном воздействии);
- Напряжение, превышающее отметку в 4 В, считается вредным, и может нанести вред здоровью животного;
- Смертельно небезопасным для животного, при продолжительном воздействии (более 3-4 секунд), считается напряжение, превышающее 16 В.
Опасность может подстерегать животное и во время питья из мест скопления воды, расположенных в зоне напряжения шага. Ток, в данном случае, через узкую кожу языка и губ, будет перейти по всему телу, поражая органы, находящиеся в черепе и грудной клеточке.
Шаговое напряжение (видео)
Шаговое напряжение – это опасное для жизни и здоровья человека и больших животных явление, которое может появляться в итоге обрывов линий электропередач, аварий на электрических станциях, разных погодных явлениях. Для того, дабы минимизировать негативное воздействие напряжения шага на организм, нужно придерживаться правил передвижения и выхода из небезопасной зоны. Помните, верный выход из зоны растекания токов – залог вашего здоровья и безопасности!
4.9. Шаговое напряжение.
Шаговое напряжение,напряжение, обусловленное током, протекающим в земле (токопроводящем полу), и равное разности потенциалов между 2-мя точками поверхности земли (пола), находящимися на расстоянии 1-го шага человека. Ш. н. находится в зависимости от тока и удельного сопротивления грунта. Опасное Ш. н. может появиться поблизости заземлителей электроустановок при аварийноммаленьком замыканиина землю, потому допустимые значения сопротивления заземлителей и удельное сопротивление грунта нормируются.
Следует выходить из небезопасной зоны, передвигая ступни ног по земле и не отрывая одну от другой.
4.10. Освобождение пострадавшего от деяния электрического тока.
1. Найти напряжение источника тока (до 1000 вольт либо более 1000 вольт).
2. Если до 1000 вольт то прежде всего обесточить (отключить рубильник, автоматический выключатель, оттащить за одежку, откинуть провод и т.д. соблюдая меры личной безопасности).
3. Если более 1000 вольт, то не имея личных средств защиты в электроустановках выше 1000 вольт освобождать человека смертельно небезопасно.
5. Пожарная безопасность
5.1. Ответственность за нарушение пожарной безопасности.
Дисциплинарная ответственность – правовая форма воздействия на работников за совершение дисциплинарного проступка, которая заключается в наложении дисциплинарного взыскания администрацией организации. (Замечание, выговор, увольнение)
Административная ответственность – правовая форма воздействия на физических и юридических лиц за совершенное административное правонарушение. (штраф)
Уголовщина – правовое последствие совершения злодеяния, заключающееся в применении к виновному муниципального принуждения в форме наказания.
5.2. Средства и способы пожаротушения.
1) изоляция очага горения от воздуха либо понижение методом разбавления воздуха негорючими газами концентрации кислорода до значения, при котором не может происходить горение;
2) остывание очага горения ниже определенных температур;
3) насыщенное торможение (ингибирование) скорости хим реакции в пламени;
4) механический срыв пламени в итоге воздействия на него сильной струи газа и воды;
5) создание критерий огнепреграждения, т.е. таких критерий, при которых пламя распространяется через узенькие каналы.
Вода (пожарные машины, поезда, гидранты, ведра)
Пена(хим и воздушно-механические)
Хим пена появляется при содействии смесей кислот и щелочей в присутствии пенообразующего вещества и представляет собой концентрированную эмульсию двуокиси углерода в аква растворе минеральных солей, содержащем пенообразующее вещество.
Использование хим пены в связи с высочайшей ценой и сложностью организации пожаротушения сокращается.
Пеногенерирующая аппаратура включает воздушно-пенные стволы для получения низкократной пены, генераторы пены и пенные оросители для получения среднекратной пены.
При тушении пожаров инертными газообразными разбавители применяют двуокись углерода, азот, дымовые либо отработавшие газы, пар, также аргон и другие газы.
Особенное место посреди огнетушащих составов занимает двуокись углерода (углекислый газ), которую используют для тушения складов, аккумуляторных станций, сушильных печей, щитов для тесты электродвигателей и т.д.
Следует держать в голове, но, что двуокись углерода нельзя использовать для тушения веществ, в состав молекул которых заходит кислород, щелочных и щелочноземельных метталов, также тлеющих материалов. Для тушения этих веществ применяют азот либо аргон, при этом последний используют в тех случаях, когда имеется опасность образования нитридов металлов, владеющих взрывчатыми качествами и чувствительностью к удару.
Отлично тормозят хим реакции в пламени, т.е. оказывают на них ингибирующее воздействие. Наибольшее использование в пожаротушении отыскали огнетушащие составы — ингибиторы на базе предельных углеводородов, в каких один либо несколько атомов водорода замещены атомами галоидов (фтора, хлора, брома).
В последние годы в качестве средств тушения пожаров используют порошковые составы на базе неорганических солей щелочных металлов. Они отличаются высочайшей огнетушащей эффективностью и универсальностью, т.е. способностью тушить любые материалы, в том числе нетушимые всеми другими средствами.
Аппараты пожаротушения
Аппараты пожаротушения подразделяют на передвижные (пожарные автомашины), стационарные установки и огнетушители (ручные до 10 л. и передвижные и стационарные объемом выше 25 л.).
