Высчитать сечение провода по току

Как кабели, так и провода, через которые повсевременно проходит электрический ток — это важный элемент проводки, установленной на местности дома либо любого другого помещения. Верно подобрать сечение кабеля по току следует для того, дабы проверить, на самом ли деле провод, избранный покупателем, стопроцентно соответствует требованиям безопасности и надежности. Безопасность следует рассматривать с точки выбора соответственного сечения зависимо от токовых нагрузок. При неверном подборе провод будет повсевременно подвергаться завышенному нагреву, изоляция начнет расплавляться. Конечный результат — куцее замыкание и появление пожара. Соответственно, грамотный подбор сечения всегда просит сурового подхода.

Для правильного расчета сечений всей проводки в квартире либо доме мы советуем обратиться в надлежащие проектные организации, так как при выполнении таких всеохватывающих расчетов существует огромное количество аспектов, описание которых выходит за рамки данной статьи.

Но, даже в таком случае, для вас следует знать ту базисную информацию, которая приводится дальше.

Что необходимо знать при совершении правильного выбора

Делая выбор сечения кабеля по току, основным параметром, на который ориентируются спецы, является наибольший уровень токовой нагрузки. Другими словами, это величина электрического тока, которую он без заморочек может пропускать через себя в протяжении долгого периода времени.

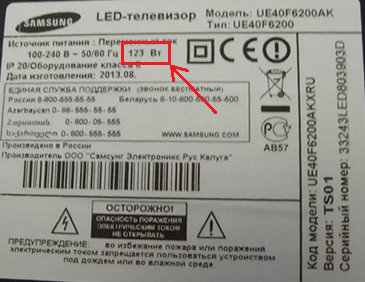

Для определения величины номинального тока следует найти суммарную мощность всех применяемых электрических устройств. Четкое значение мощности нужно находить на корпусе устройства либо в паспорте на него, мощность измеряется в ваттах (Вт).

Необходимо отметить, что :

1. На шаге планирования проводки вы сможете еще не знать какие бытовые приборы будут подключаться, к примеру, вы их еще не приобрели.
2. К одной розетке могут подключаться совсем разные устройства, прямо до очень массивных – утюга либо фена.
3. В какой-то момент к какой-нибудь розетке может быть подключен тройник либо удлинитель, к которому, в свою очередь будет подключено несколько устройств.

При расчете сечения проводки нужно делать значимый неоднократный припас. Исключение могут составлять разве что проводка к светильникам, так как в ближайшее время имеется тенденция понижения мощности источников света.

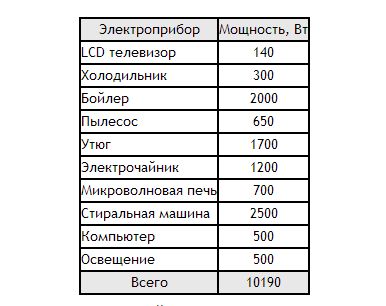

Ниже предлагаем ознакомиться с таблицей, в какой приведены примеры значения мощностей (в правой колонке) разных бытовых устройств. Характеристики, естественно, могут быть различными, зависимо от технических черт самого оборудования.

Итак, после того, как вы узнали мощность, то просто можете вычислить силу тока, потребляемую устройствами:

I = P / U

I обозначает силу тока в амперах, P — мощность устройств, обозначенная в аннотации по эксплуатации любого бытового оборудования, выраженную в ваттах. U — напряжение электрической сети, выраженное в вольтах, обычно это 220 В. Подставив в формулу свои значения, приобретенные при подсчете количества потребителей в доме, высчитать сечение провода можно будет без особенного труда. Для наибольшей точности советуем пользоваться калькулятором.

К примеру, типовые холодильник, микроволновка и чайник на кухне будут потреблять 300 Вт + 700 Вт + 1200 Вт = 2200 Вт. Делим полученную мощность на напряжение сети 220 В получаем суммарную силу тока: 2200 Вт / 220 В = 10 А.

Какие провода идеальнее всего применять

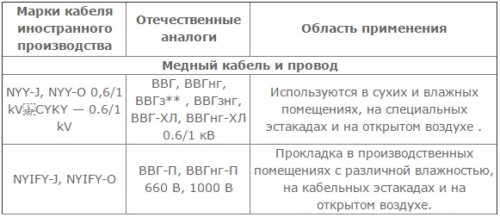

На современном рынке представлена продукция, созданная для обустройства как сокрытой, так и открытой электрической проводки снутри квартиры. При составлении расчетов сечения кабелей многие спецы советуют воспользоваться медными проводами. Практика указывает, что по сопоставлению с дюралевой продукцией, медь является более действенным вариантом. На другими словами ряд обстоятельств.

1. Продукция имеет неплохой припас прочности, характеризуется довольно неплохой мягкостью. При появлении мест перегиба конструкция не ломается, чего нельзя сказать об дюралевых аналогах, требующих прямой прокладки без сильного перегиба.
2. Медный материал меньше подвергается воздействию хим процессов — окислению и коррозии. При соединении алюминия снутри распределительной коробки с течением времени могут окислиться места скрутки. Соответственно, контакт может быть утерян.
3. Используя калькулятор расчета сечения кабеля, мастера обращают свое внимание на характеристики проводимости. У меди они более высочайшие. При наличии 2-ух экземпляров с одинаковым сечением медная продукция сумеет выдержать более высочайший уровень токовой нагрузки, чем при использовании алюминия.

Единственный недочет медного провода заключается в завышенной цены. Окончательная стоимость превосходит дюралевые аналоги в 3–4 раза. С другой стороны, отдав больше средств на прокладку электросети снутри дома, обладатель получает на практике всеполноценную электрическую проводку, способную выдерживать сложные условия эксплуатации. Согласно требованиям Правил устройства электроустановок (ПУЭ), в зданиях нужно прокладывать кабели и провода с медными жилами.

Использование продукции на базе алюминия рекомендуется при обустройстве распределительных и питающих сетей, но при условии, если расчетное сечение составляет 16 квадратных мм либо больше. В требованиях 7-ого издания ПУЭ обозначено, что дюралевые провода и кабели сечением наименее 16 мм² не допускаются к использованию при монтаже.

Расчет сечения

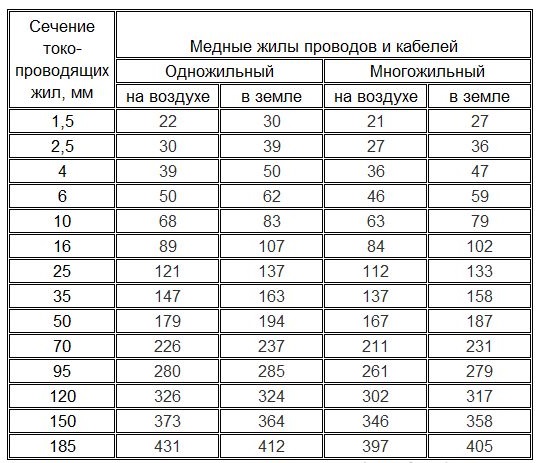

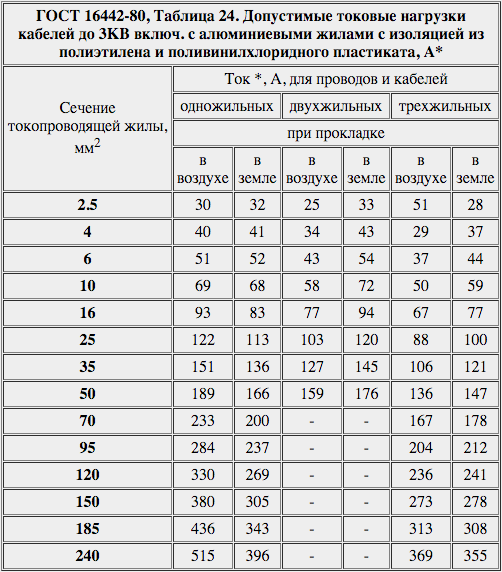

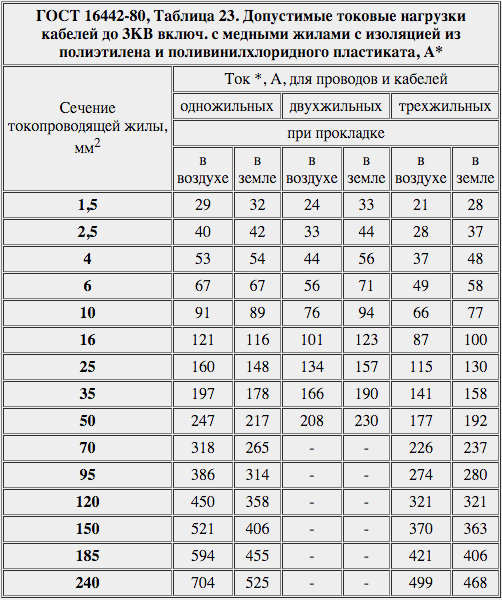

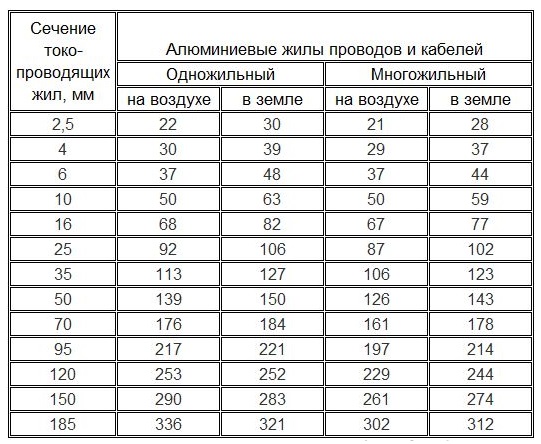

Обусловиться с выбором допустимой токовой нагрузки кабельной продукции с дюралевыми и медными жилами вы сможете при помощи таблиц, приведенных ниже. Направьте внимание – в табличке с дюралевыми проводами предполагается использование продукции, сделанной с применением поливинилхлоридной пластмассовой изоляции.

Для определения сечение нужно отыскать соответственное рассчитанное значение силы тока, умноженное на коэффициент припаса. К примеру, для нашего примера с 10 А, взяв припас приблизительно в 3 раза мы увидим, что нужен провод с сечением, более 2.5 мм². Естественно, если применить кабель с огромным значением сечения, то ужаснее не будет. Снова повторюсь, что таковой большой коэффициент припаса мы берем при условии, если не знаем какая нагрузка может быть подключена в предстоящем.

Информация, обозначенная в таблице, приводится в согласовании с требованиями профильного нормативного документа ГОСТ, регламентирующего особенности силовых кабелей, в каких находится пластмассовая изоляция.

Также направьте внимание, что избираемый провод должен без нагрева выдерживать предельное значение автоматического выключателя щитка, к которому он подключен. Это очень принципиально, так как в случае приближения потребляемой силы тока к значениям, предельным для проводки сработает автоматический выключатель, чем выручит вас от перегрева провода и вероятного пожара.

После подсчета нагрузки и определения рационального материала (в нашем случае это будет медь), разглядим очередной пример определения начальных характеристик проводников. В этом случае будет вестись расчет сечения кабеля по длине и поперечнику.

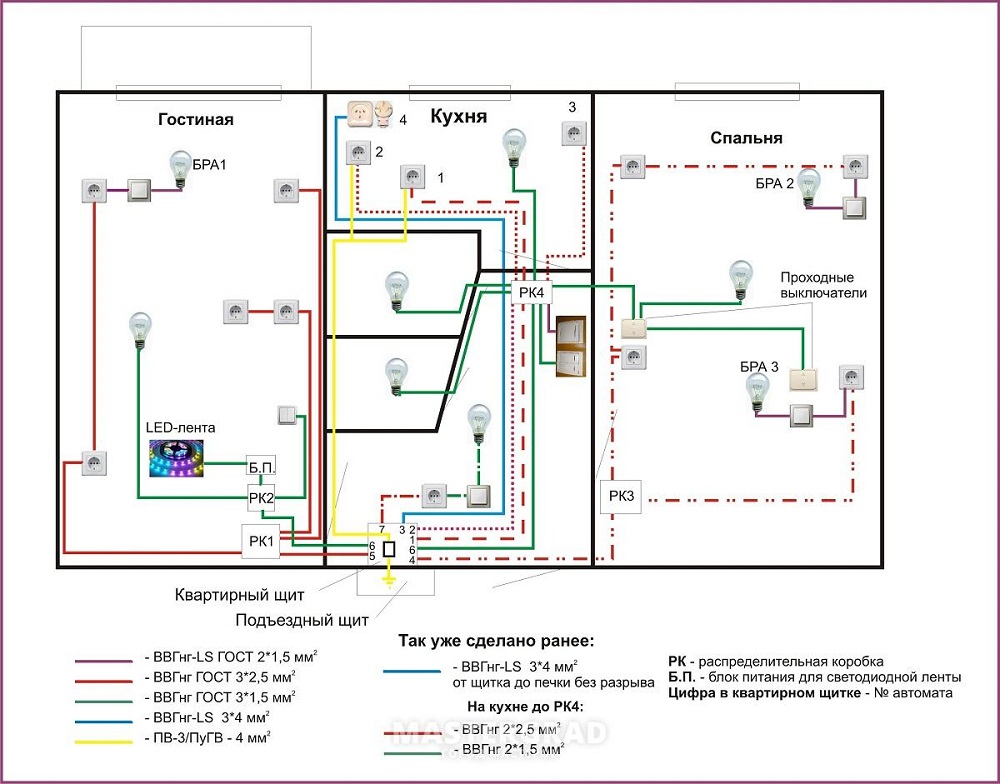

Понятно, что нагрузка делится на две базисные категории — осветительную и силовую.

В случае с нашими измерениями базисной силовой нагрузкой считается группа розеток, установленных в ванной комнате и в кухонном помещении. Причина состоит в том, что конкретно тут устанавливается более производительная бытовая аппаратура — чайники, микроволновые печи, холодильники, автоматические стиральные машины, бойлеры и т.д..

Делая окончательный выбор, следует ориентировать на проводник, который имеет сечение два с половиной квадратных мм, но при условии, что величина силовой нагрузки будет разбрасываться по разным розеткам сразу. Что это дает на практике? Например, дабы подключить всю домашнюю технику на местности кухни нужно установить три-четыре розетки, которые подключаются при помощи медного провода. Многие заказчики нередко задаются вопросом касательно того, можно ли соединять провода различного сечения. По сути, делать это не стоит, так как продукция, имеющая наименьший показатель сечения, может не совладать с возложенной на нее нагрузкой, в итоге чего или расплавится изоляция, или произойдет куцее замыкание.

Если планируется подключение всей домашней техники средством одной розетки, высчитать сечение кабеля придется поновой, так как 2.5-миллиметровой продукции окажется очевидно недостаточно. Другой вариант — провод, сечение которого варьируется в границах от 4 до 6 квадратных мм. Жилые комнаты могут обойтись установкой проводов сечением 1.5 квадратных мм. Окончательный выбор всегда совершается только после правильного составления расчетов.

Пользуясь программкой для расчета сечения кабеля, не следует забывать и о питании осветительных устройств. По воззрению профессионалов, для организации правильного питания осветительной нагрузки возможно обойтись электрической проводкой сечением 1.5 квадратных мм.

Следует всегда держать в голове о том, что уровень мощности на участках электрической проводки возможно окажется различным. Соответственно, придется персонально подбирать сечение питающих проводов. Составляя расчет сечения провода по поперечнику, подбирать более «толстую» продукцию нужно на вводных участках, так как они принимают на себя всю нагрузку от присоединенных потребителей. Сбалансированный вариант — внедрение вводного провода сечением от 4 до 6 квадратных мм.

В процессе выполнения монтажных работ обычно применяется продукция типа ВВГнг, ПВС, АППВ и ППВ.

Выводы

Для обустройства новейшей электросети в собственном доме нужно за ранее высчитать суммарную мощность электрического оборудования, которое будет подключаться к розеткам. При совершении окончательного выбора принципиально обусловиться с уровнем сечения. Категорически воспрещается применять провода и кабели, сечение которого меньше требуемого. Это может привести к нагреву и расплавлению изоляции, недлинному замыканию, также ряду других проблем. Если вы планируете применять ввезенную продукцию, ознакомьтесь с расшифровкой маркировок.

На вводном участке соединение проводов различного сечения воспрещается. Величина сечения равномерно миниатюризируется — чем поближе к розетке, тем наименьшим оно будет. При выборе схемы, в какой одна розетка будет сразу питать все приборы, установленные в одном помещении, поперечник проводки следует прирастить. Рекомендуется делать упор на продукты, сделанные из меди, так как они показывают неплохую стойкость к перегрузкам, также являются более долговременными.

Избираем сечение кабеля по току при помощи таблиц ПУЭ и ГОСТ, особенности расчетов

Используя таблицу ПУЭ можно верно избрать сечение кабеля по току. Так, к примеру если кабель будет наименьшего сечения, то это может привести к досрочному выходу из строя всей системы проводки либо порче включённого оборудования. Так же неверный выбор толщины кабеля может стать предпосылкой пожара, который произойдёт из-за плавления изоляции провода при его перегреве из-за высочайшей мощности.

При оборотном процессе, когда толщина кабеля будет взята со значимым припасом по мощности, может произойти лишняя растрата средств для приобретения более дорогостоящего провода.

Как указывает практика, почти всегда выбирать сечение кабеля по току следует исходя из показателя его плотности.

Таблицы ПУЭ и ГОСТ

Плотность тока

При проведении выбора сечения провода следует знать некоторые характеристики. Так, к примеру величина плотности тока в таком материале как медь составляет от 6 до 10 А/мм2. Таковой показатель является результатом долголетних наработок профессионалов и принимается исходя из главных правил регламентирующих устройство электрических установок.

В первом случае при плотности в 6 единиц предусмотрена работа электрической сети в продолжительном рабочем режиме. Если же показатель составляет 10 единиц, то следует осознавать, что работа сети вероятна не долгое время во время повторяющихся маленьких включений.

Потому создавать выбор толщины нужно конкретно по данному допустимому показателю.

Приведенные выше данные соответствуют медному кабелю. В почти всех электрических сетях до сего времени используются и дюралевые провода. При всем этом медный кабель в сопоставлении с последним типом провода имеет свои бесспорные достоинства.

К таким можно отнести следующее:

1. Медный кабель обладает намного большей мягкостью и в тоже время показатель его прочности выше.
2. Изделия, сделанные из меди более долгое время не подвержены процессам окисления.
3. Пожалуй, самым основным показателем медного кабеля есть его более высочайшая степень проводимости, а означает и наилучший показатель по плотности тока и мощности.

К самому главному недочету такового кабеля можно отнести более высшую стоимость на него.

Показатель плотности тока для дюралевого провода находится в спектре от четырёх до 6 А/мм2. Потому его можно использовать в наименее ответственных сооружениях. Так же данный тип проводки интенсивно применялся раньше веке при строительстве жилых домов.

Проведение расчетов сечения по току

При расчете рабочего показателя толщины кабеля, следует знать какой ток будет протекать по сети данного помещения. К примеру, в самой обыкновенной квартире нужно суммировать мощность всех электрических устройств, которые подключаются к сети.

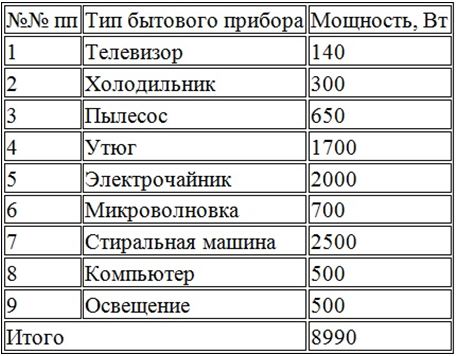

В качестве примера для расчета можно привести стандартную таблицу потребляемой мощности основными бытовыми устройствами, использующимися в обыкновенной квартире.

Исходя и суммарной мощности, делается расчет тока, который будет течь по кабелям сети.

В этой формуле Р значит общую мощность, измеряемую в Ваттах, К1 – коэффициент, который определяет одновременную работу всех бытовых устройств (его величина обычно приравнивается 0,75) и U – напряжение в домашней сети равное обычно 220 Вольтам.

Данный показатель расчета тока поможет выполнить оценку подходящего сечения для общей сети. При всем этом нужно так же учесть и рабочую плотность тока.

Таковой расчет можно принимать как ориентировочный выбор. При всем этом более четкие характеристики могут быть получены с внедрением выбора из специальной таблицы ПУЭ. Такая таблица ПУЭ является элементом особых правил устройства электрических установок.

Ниже приведен пример таблицы ПУЭ, по которой может быть создавать выбор сечения.

Как видно такая таблица ПУЭ не считая зависимости сечений от показателя по току ещё предугадывает и учёт материала, из которого делаются провода, а так же и его размещение. Не считая этого в таблице регламентируется количество жил и величина напряжения, которая может быть как 220, так и 380 Вольт.

Расчет по току с применением дополнительных характеристик

При расчете сечения на базе тока с внедрением таблицы ПУЭ можно воспользоваться и дополнительными параметрами.

К примеру, есть возможность учесть поперечник жилы. Потому при определении сечения жилы используют особое оборудование под заглавием микрометр. На базе его данных определяется толщина каждой жилы. Позже с внедрением значений ранее приобретенных токов и специальной таблицы делается окончательный выбор величины сечения жилы провода.

Если же кабель состоит из нескольких жил, то следует произвести застыл какой-то из них и посчитать её сечение. После чего для нахождения окончательного значения толщины, показатель, приобретенный для одной жилы, множится на их количество в проводе.

Приобретенное таким макаром с внедрением расчетов и таблицы ПУЭ значение сечения кабеля дозволит сделать в доме либо квартире проводку, которая будет служить обладателям в протяжении достаточно долгого периода времени без появления аварийных либо внештатных ситуаций.

Высчитать сечение провода по току

Кабели и провода играют главную роль в процессе передачи и рассредотачивания электрического тока. Являясь основными проводниками электричества к потребителям электроэнергии (холодильник, стиральная машина, чайник, телек и т.д.), кабели и провода для всей электрической сети должны быть подобраны в согласовании с потреблением и нагрузками всех электроприборов. Для бесперебойного прохождения электрического тока нужно выполнить четкий расчет сечения кабеля как по силе тока, так и по мощности нагрузки.

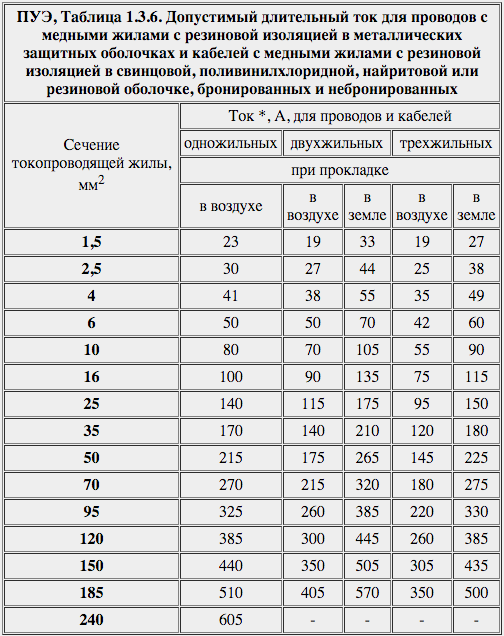

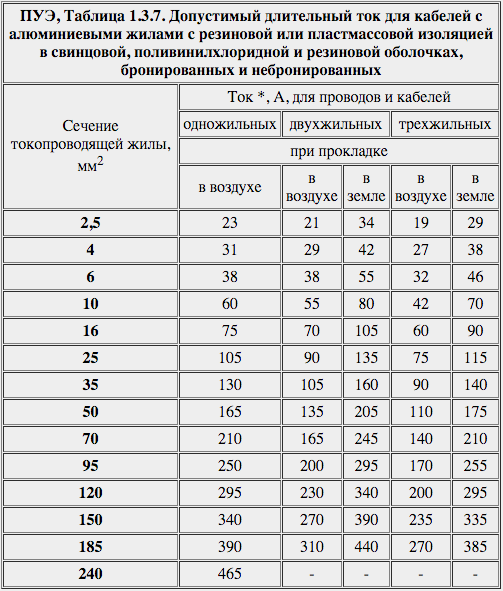

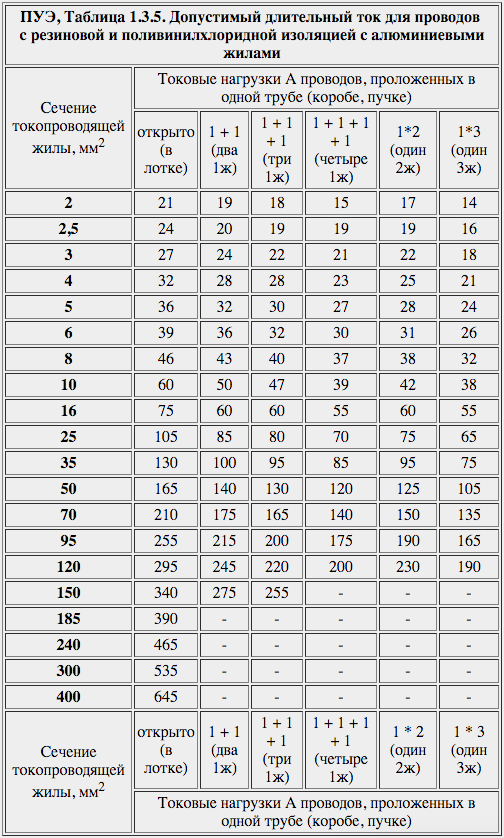

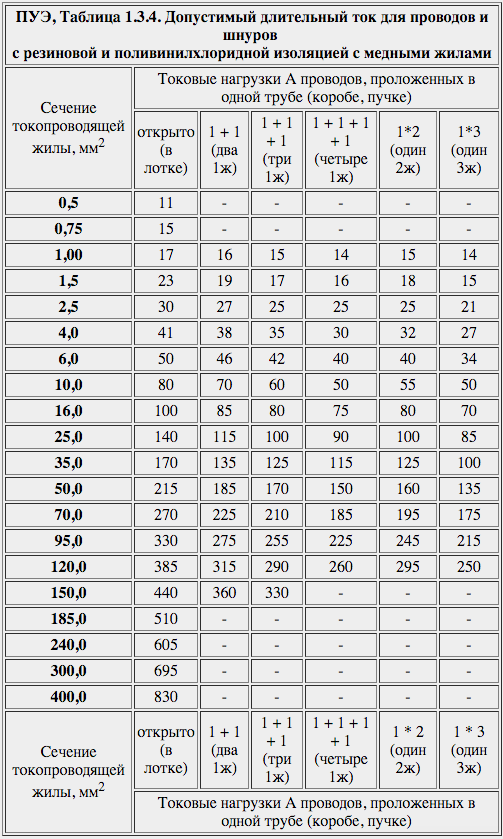

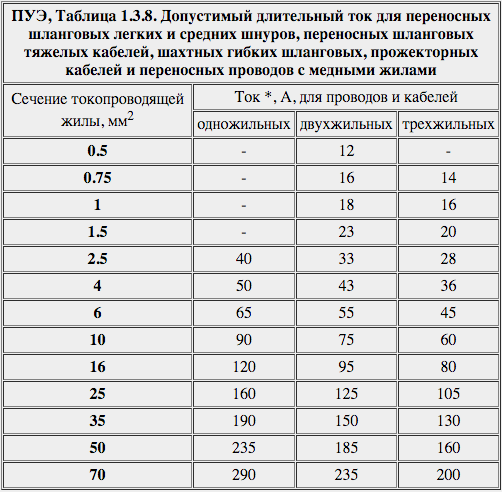

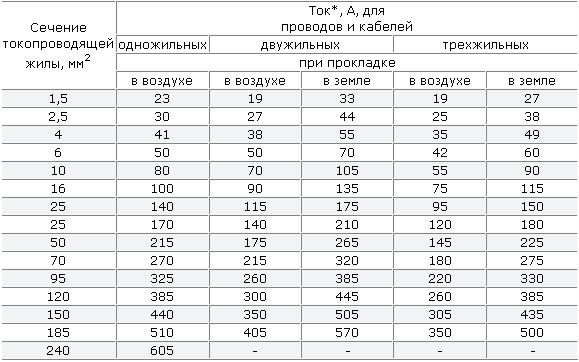

Для подбора сечения кабеля и провода по мощности и силе тока можно пользоваться следующими таблицами:

Данные взяты из таблиц ПУЭ.

При разработке и проектировании электрической сети, нужно верно рассчитывать сечение кабеля по мощности и силе тока. Некорректные расчеты приведут к перегреву кабеля, что, в свою очередь, приведет к разрушению изоляции и, как следствие, к замыканию и возгоранию. Грамотный расчет дозволит Для вас избежать аварийной ситуации и огромных издержек на ремонт проводки и замены электроприборов.

Видео: Как рассчитать сечение кабеля (провода)
