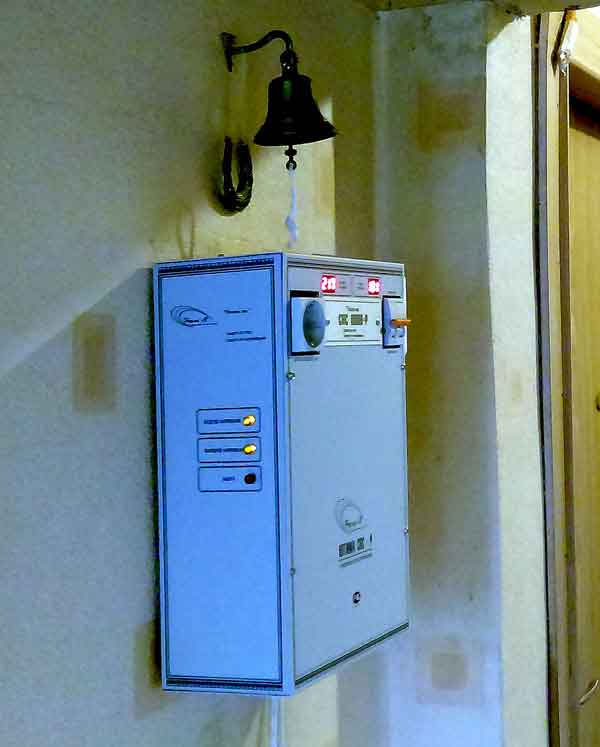

Калькулятор мощности позволяет расчитать силу потребляемого тока фаворитных бытовых устройств и, предполагаемую мощность стабилизатора напряжения. Электродвигатели имеют пусковые токи еще выше номинальных. Рабочая мощность стабилизатора при использовании асинхронных движков, компрессоров, насосов должна в 3-5 раз превосходить номинальную мощность потребителей.
Онлайн калькулятор мощности
Используйте онлайн калькулятор мощности стабилизатора напряжения для расчета употребления тока каждого бытового устройства. Для аппаратуры, Вы сможете поглядеть потребление энергии в паспорте, а так же эта информация дублируется и на самом приборе (на задней стене устройства). Так же нужно учесть разные типы нагрузки. Нагрузка существует как активная, так и реактивная.
Что же все-таки это такое?
Онлайн калькулятор мощности позволяет верно учитывать активную нагрузку. Активная нагрузка, поэтому и именуется активной, что вся потребляемая электроэнергия преобразуется в другие виды энергии (термическую, световую и др.). Многие приборы и устройства имеют только активную нагрузку. К таким устройствам и устройствам можно отнести лампы накаливания, обогреватели, электрической плиты, утюги и т.д. Если их обозначенная потребляемая мощность составляет 1 кВт, для их питания довольно стабилизатора мощностью 1кВт. Реактивные нагрузки. К таким устройствам можно отнести приборы и изделия имеющие электродвигатель. Посреди домашней техники, таких устройств сильно много — практически вся электронная и домашняя техника. Они имеют полную мощность и активную.
Полная мощность исчисляется ВА (вольт-амперы), активная мощность исчисляется Вт (ваттах). Полная мощность (вольт-амперы) и активная мощность ( ватты) связаны между собой коэффициентом cos ф. На электроприёмниках имеющих реактивную составляющую нагрузки , нередко указывают их активную потребляемую мощность в ваттах и cos ф. Для того дабы Для вас подсчитать полную мощность в ВА, необходимо активную мощность в Вт поделить на cos ф.
Создадим расчет мощности стабилизатора напряжения на примере.
Пример: если на дрели написано "700 Вт" и " cos ф = 0,7", это значит, что по сути потребляемая инвентарем полная мощность будет равна 700/0,7=1000 ВА. Если cos ф не указан, то в среднем активную мощность можно поделить на 0,7.
Высочайшие пусковые токи. Многие приборы в момент запуска могут потреблять энергии в пару раз больше, чем их номинальная мощность. К таким устройствам относятся все устройства, содержащие мотор.
К примеру, глубинный насос, холодильник и т.д.. Обозначенную в паспорте потребляемую мощность нужно помножить на 3-5 раз, по другому Вы не можете включить эти устройства через стабилизатор, так как будет срабатывать защита от превышения мощности.
После того как Вы получили суммарную мощность всех устройств, нужно посчитать какие конкретно приборы будут включатся сразу и у каких устройств есть пусковые токи. Только в данном случае Вы верно рассчитаете правильную мощность стабилизатора напряжения нужного для питания Вашей домашней техники.
Рекомендуется выбирать модель стабилизатора с 20% припасом по мощности. Во-1-х, Вы обеспечите "щадящий" режим работы стабилизатора, тем, увеличив его срок службы, во-2-х, создадите для себя резерв мощности для дополнительного подключения нового оборудования.
Как избрать трансформатор тока — по мощности
Суммарный нагрузочный ток на линию жилого, коммерческого объекта либо предприятия в некоторых случаях может превосходить ее фактические способности. Верный расчет трансформатора тока поможет обеспечить качество линейного преобразования, контроль и защиту электросети.
Предпосылки для установки токовых трансформаторов
Устройство создано для трансформации первичного значения тока до неопасного для сети. Трансформаторы также эксплуатируются с целью:
- разграничения низковольтной учетной аппаратуры и реле, подкинутых на вторичную обмотку, если в сети первичное высочайшее напряжение;
- увеличения либо снижения характеристик напряжения;
- замера состояния электросети и характеристик переменного тока;
- обеспечения безопасности ремонтных и исследовательских работ;
- резвой активации релейной защиты при маленьких замыканиях;
- учета энергозатрат – с ними обычно совмещен электросчетчик.
Для измерения пригодится подключить ТТ в разрыв провода, а на вторичную отметку подсоединить вольтметр либо амперметр, совмещенный с резистором.

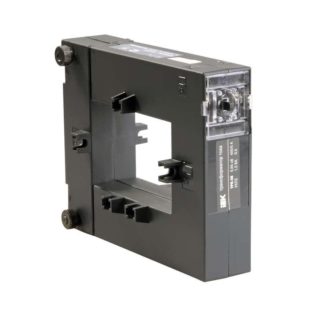

Разновидности трансформаторов тока
Выбирать устройство, подходящий под напряжение сети либо определенные работы, нужно на основании систематизации по различным признакам.
Предназначение

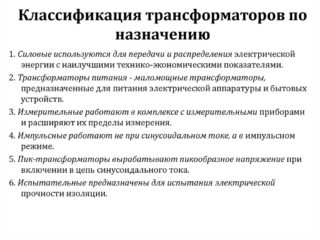

Есть такие трансформаторы:
- измерительные – замеряют характеристики цепи;
- защитные – предупреждают перегрузки, выход оборудования из строя;
- промежные – подключаются в цепь с релейной защитой, сглаживают токи в схемах дифзащиты;
- лабораторные – отличаются высочайшей точностью.
У лабораторных моделей больше коэффициентов преобразования.
Тип монтажа
Для личного дома и квартиры можно подобрать аппарат, монтируемый снутри либо снаружи помещения. Некоторые модификации встраиваются в оборудование, также надеваются на проходную изоляцию. Для измерения и лабораторных тестов применяются переносные модели.
Конструкция первичной обмотки
Есть шинные, одновитковые (со стержнем) и многовитковые (с катушкой, обмоткой петлевого типа и «восьмеркой») устройства.
Тип изоляции

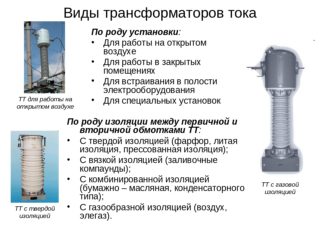

Бывают следующие преобразователи:
- сухая изоляция – на базе литой эпоксидной смолы, фарфора либо бакелита;
- бумажно-масляная – стандартная либо конденсаторная;
- газонаполненные – снутри находится неорганический элегаз с высочайшим пробивным напряжением;
- компаундные – снутри находится заливка из термоактивной и термопластичной смолой.
Компаунд имеет самые высочайшие характеристики гидростойкости.
Зависимо от количества ступеней трансформации можно подобрать одноступенчатые и каскадные модели. Вся линейка имеет рабочее напряжение более 1000 В.
Класс точности
Класс точности токового трансформатора прописан в ГОСТ 7746-2001 и находится в зависимости от его предназначения, также характеристик первичного тока и вторичной нагрузки:
- В критериях малого сопротивления происходит практически полное шунтирование намагниченной ветки. Устройство работает с большой погрешностью.
- При повышении сопротивления также возрастает погрешность. Причина – функционирование устройства на участке насыщения.
- При наименьшем номинале первичного тока трансформатор работает в нижней части намагниченной кривой, при наивысшем – на участке насыщения.
Четкий подбор трансформатора по классу точности можно произвести на базе таблицы.
| Класс точности | Номинал первичного тока в % | Предел вторичной нагрузки в % |
| 0,1 | 5, 20, 100-200 | 25-100 |
| 0,2 | ||
| 0,2 S | 1,5, 20, 100, 120 | |
| 0,5 | 5, 20, 100, 120 | |
| 0,5 S | 1, 5, 20, 100, 120 | |
| 1 | 5, 20, 100-120 | |
| 3 | 50-120 | 50-100 |
| 5 | ||
| 10 |
Для устройств защиты класс точности также определяется по таблице.
| Класс точности | Предельная погрешность | Процент предельной вторичной нагрузки | ||
| термическая | угловая | |||
| мин | ср | |||
| 5Р | ±1 | ±60 | ±1,8 | 5 |
| 10Р | ±3 | Норма отсутствует | 10 | |
Для энергоучета используются модели с классом точности 0,2S — 0,5, для амперметров с малой чувствительностью – с 1-м либо 3-м, для релейной защиты – 5P и 10Р.
Особенности выбора

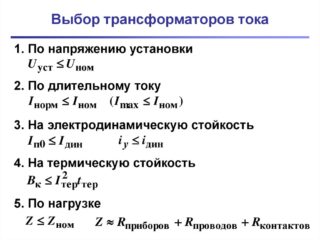

В процессе выбора трансформатора тока нужно управляться базисными параметрами:
- Номинал сетевого напряжения. Номинальный показатель должен превосходить либо быть равным рабочему напряжению.
- Ток первичной и вторичной обмотки. 1-ый показатель находится в зависимости от коэффициента трансформации, 2-ой – находится в зависимости от того, какой счетчик.
- Коэффициент преобразования. Подбирается по нагрузке в аварийных случаях, но ПУЭ устанавливают необходимость монтажа устройств с коэффициентом, огромным, чем номинальный.
- Класс точности. Находится в зависимости от мотивированного применения счетчика. На коммерческом предприятии оправданы приборы 0,5S, в личном доме – 1S.
Конструктивное выполнение определяется типом счетчика. Для моделей до 18 кВ подойдет однофазовый либо трехфазный аппарат. Если значение больше 18 кВ, применяется трансформатор на одну фазу.
Подбор токового трансформатора для организации релейной защиты
Релейный токовый трансформатор отличается классом точности 10Р и 5Р. В ПУЭ установлено, что его погрешность не должна быть более 10 % по току и 7 градусов по углу. При превышении погрешности устанавливается дополнительное оборудование.
В обычных критериях трансформаторное реле определяет тип поломки (низкое напряжение, завышенный/пониженный ток либо частота). После измерения характеристик и обнаружения отклонений активизируется защита – сеть обесточивается.
Аспекты выбора устройств для цепи учета
К цепи учета для правильности замеров можно подключать приборы с классом точности менее 0,5(S). При наличии колебаний и аварий графики протекания тока и напряжения бывают неправильными. Несоблюдение класса точности может привести к завышению характеристик счетчика.
В п. 1.5.17 ПУЭ установлено, что при завышенном коэффициенте трансформатор для цепи учета обязан иметь вторичный ток:
- при критической нагрузке – менее 40 %;
- при малой нагрузке – менее 5 %;
- класс точности – от 25 до 100 % от номинала.
Коэффициент ТТ по мощности бывает от 1 до 5 % первички.
Таблица подготовительного выбора трансформатора тока по мощности и току
Табличный подбор оборудования целенаправлено создавать после уточнения технических характеристик аппарата. Если они известны, стоит избрать ТТ по таблице, где указана мощность, нагрузка и трансформационный коэффициент.
| Наибольшая мощность при расчете, кВА | Сеть 380 В | |
| Нагрузка, А | Коэффициент трансформации, А | |
| 10 | 16 | 20/5 |
| 15 | 23 | 30/5 |
| 20 | 30 | 30/5 |
| 25 | 38 | 40/5 |
| 35 | 53 | 50/5 либо 75/5 |
| 40 | 61 | 75/5 |
| 50 | 77 | 75/5 либо 100/5 |
Для сети с напряжением 1,5 кВ применяется подобная таблица.
| Наибольшая мощность при расчете, кВА | Сеть 1,5 кВ | |
| Нагрузка, А | Коэффициент трансформации, А | |
| 100 | 6 | 10/5 |
| 160 | 9 | 10/5 |
| 180 | 10 | 10/5 либо 15/5 |
| 240 | 13 | 15/5 |
При табличном методе необходимо учесть, что вторичный ток устройства не должен быть больше 110 % от номинала.
Надежность измерительных трансформаторов напряжения в сети с изолированной нейтралью

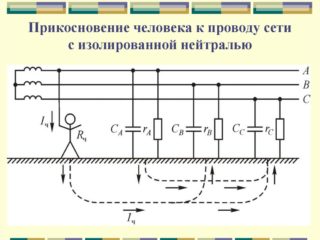

Обычный измерительный аппарат предназначен для снижения номиналов напряжения, которое подается на измерители и защитные реле, присоединенные к сети 6-10 кВ. Трансформатор исправно работает исключительно в критериях заземления нейтрали.
При феррорезонансных реакциях (обрыв фазы ЛЭП, прикосновение ветвями, стекание капель росы по проводам, неправильная коммутация) есть опасности поломок трансформаторов напряжения. Частота сбоев составляет 17 и 25 Гц. В этих критериях через первичную обмотку протекает сверхток и она перегорает.
Если применяется схема «Звезда-Звезда», в критериях увеличения напряжения увеличивается индукция магнитопровода. Устройство перегорает. Предупредить этот процесс можно с помощью:
- уменьшения характеристик рабочей индукции;
- подключения в сети устройств, демпфирующих сопротивление;
- сотворения трехфазного устройства с общей магнитной пятистержневой системой;
- эксплуатации аппаратов, присоединенный в сеть при размыкании треугольника;
- заземления нейтрали средством реактора-токоограничителя.
Простой вариант – применять особые обмотки либо релейные схемы.
Расчет трансформатора тока по мощности
Токовый трансформатор ставится на 3 жилы провода, но модели с классом точности 0,5S, где одно кольцо идет на одну фазу, можно подключать к одножильному кабелю. Перед установкой устройства делается его расчет.
Пример расчета на 10 кВ
Модели на 10 кВ подходят для коммерческого учета энергии. Для вычислений можно применять онлайн-программу – калькулятор. После ввода данных в поля и нажатия кнопки расчета появится подходящая информация.
Если программы нет, высчитать характеристики устройства можно без помощи других. Пригодится перевести трехсекундный ток тепловой стойкости в односекундный. Для этого применяется формула I3с=I1с/1,732.
Сложность использования данного аппарата – малый, около 10 А, силовой ток цепи.
Трансформаторы тока, устанавливаемые на производстве либо в жилом многоквартирном доме, без помощи других не рассчитываются. Пригодится обратиться в компанию энергоснабжения для получения ТУ с моделью узла учета и типом устройства, номиналом автоматов. Это исключает трудности самостоятельных вычислений.
