Витая пара представляет собой пару либо несколько пар изолированных и скрученных между собой проводов. Нередко витую пару именуют rj45 либо Ethernet 10/100. Распиновка rj45 приведена ниже.
| 1 | TX+ | Tranceive data + |
| 2 | TX- | Tranceive data — |
| 3 | RX+ | Receive data + |
| 4 | — | Not connected |
| 5 | — | Not connected |
| 6 | RX- | Receive data — |
| 7 | — | Not connected |
| 8 | — | Not connected |
Распайка витой пары
Распиновка сетевого кабеля

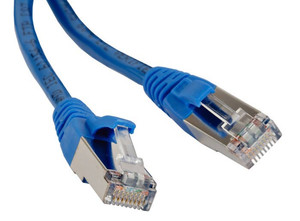

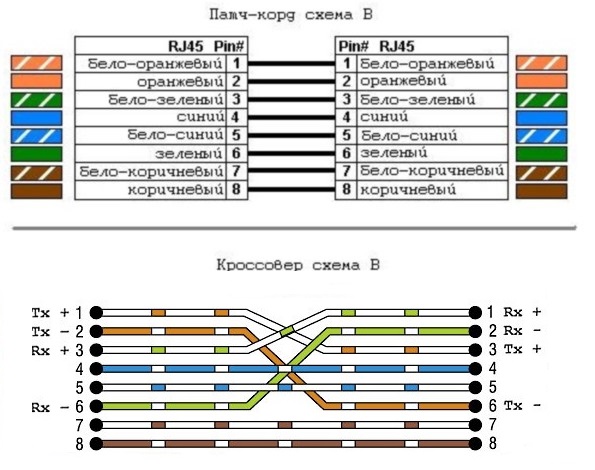

Распайка сетевого кабеля либо как его еще именуют пач-корд (в дословном переводе « соединительный шнур») приведена ниже.
Распиновка патчкорд
Выслать ответ
10 Комментарий на "Распиновка витой пары (распайка Ethernet 10/100Base-T)"
3 лет 12 дней вспять
Пламенный привет всем! Помогите кто знает. Есть камера IP LINOVISION IPC-VEC8242PF-EI. Окислились контакты на «мамке».Провода был залиты пластмассой. Короче оборвал.И не могу разобратся с распиновкой.Есть 6 проводов. Какие -куда.? Неувязка в том ,что питание через PoE аддаптер.Короче ,кто даст подсказку?
| Ответить — Поделиться Упрятать ответы ∧
4 лет 3 месяцев вспять
Люди подскажите плиз — у меня на одном проводе висят два интернета- должны быть независимы друг от друга- может такое быть- позволяет ли провод передавать 2 сигнала либо должен быть 2-ой провод ?
| Ответить — Поделиться Упрятать ответы ∧
1 год 11 месяцев вспять
естественно позволяет как видно из схемы расключения задейстовано 2 пары
а пар всего 4 ре
| Ответить — Поделиться Упрятать ответы ∧
7 лет 4 месяцев вспять
В кроссовер распиновке правильней будет поменять местами только оранжевую и зелёную пары, а коричневую и голубую пары оставляют на собственных местах. Это обосновано тем, что когда коммутаторы и хабы не поддерживали авто-определение MDI/MDIX (ординарными словами, подключение компьютер-хаб либо компьютер-компьютер), то кроссоверным соединением как раз соединяли между собой компы. В то же время голубая пара вначале применяется для передачи аналоговой телефонии и подключение всегда по средней паре (если мне не изменяет память, то таковой метод соединения и передачи по витой паре сигналов и ethernet и аналоговой телефонии выдумала компания Luсent).
| Ответить — Поделиться Упрятать ответы ∧
7 лет 4 месяцев вспять
Благодарю за развернутый комментарий! Обновил кроссовер-схему на рисунке.
| Ответить — Поделиться Упрятать ответы ∧
7 лет 6 месяцев вспять
А разве верно не «распиновка rg45»?
| Ответить — Поделиться Упрятать ответы ∧
7 лет 6 месяцев вспять
RJ — Registered Jack
| Ответить — Поделиться Упрятать ответы ∧
7 лет 7 месяцев вспять
А распиновка rj45 4 провода это то же самое что и 8? Просто примыкающие скручены?
| Ответить — Поделиться Упрятать ответы ∧
7 лет 6 месяцев вспять
Нет, 4 провода — 100мб/с, а 8 — 1гб/с, обжимается точно также как и 8 пин, но сигнал там идет только по зеленоватой и оранжевой паре.
Обжим и распиновка сетевого кабеля RJ-45
Сетевой кабель либо витая пара — это особый провод, который состоит из свитых между собой четырёх пар медных жил. Такое количество жил и сама конструкция помогают понизить воздействие различных помех. Обжим сетевого кабеля нужен, дабы закрепить на нём особые разъёмы (коннекторы) для подключения к компу. С его помощью делают локальную сеть и связывают устройства между собой.
Коннектор RJ45
При обжимке в большинстве случаев применяют коннекторы 8P8C с 8 контактами. В большинстве случаев их именуют RJ45. Обжим кабеля сам по для себя не сложен, но необходимо пристально выбирать коннектор — некоторые из них применяются только специалистами. Бывают они 2-ух типов:
- Неэкранированные, которые применяются для UTP-проводов;
- Экранированные — для STP либо FTP.
Также бывают коннекторы со вставкой, но они предусмотрены только для мягеньких многожильных проводов. Если провод твёрдый, то применять их будет очень неловко.

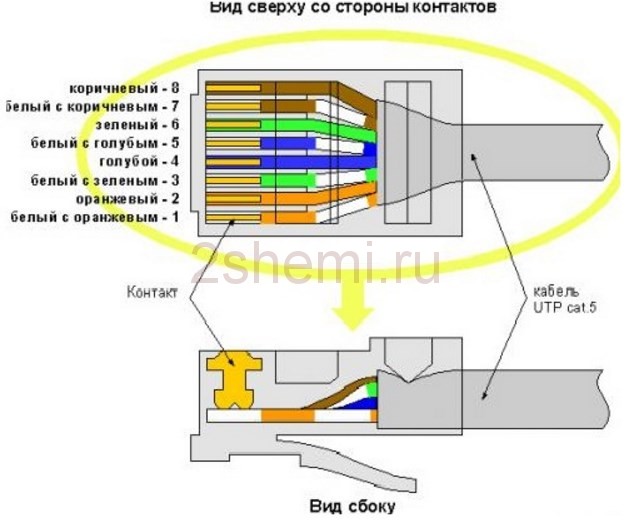

Снутри коннектора есть восемь ложбинок, созданных для проводов. Над ними размещены железные контакты. Жилы шнура необходимо расположить в этих ложбинках, а когда коннектор закроется, они объединятся с контактами. Нужно положить коннектор защёлкой к для себя, контактами ввысь, дабы нумерация была правильной. В таком положении 1-ое углубление будет находиться справа, восьмое — слева. Укладку рекомендуется начинать с первого контакта.

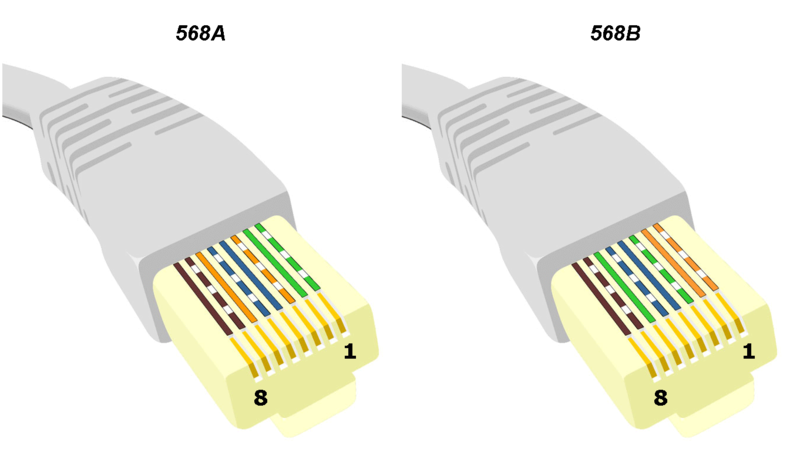

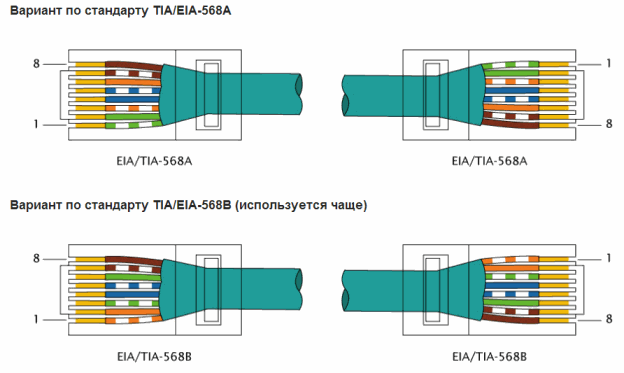

Существует две главных схемы рассредотачивания: EIA/TIA-568А и EIA/TIA-568B. В них по-разному размещены жилы. В сетевом шнуре их всего четыре пары, пореже — две. Для таких проводов схема будет другая.
Варианты обжима
Существует несколько схем обжима витой пары RJ 45: кроссовый и прямой. Разница в целях применения:
- Прямой применяется тогда, когда кабель будет употребляться для связи сетевого оборудования (с компом либо между собой), и подключения клиентского оборудования. Этот метод применяется в большинстве случаев.
- Кроссовый применяют для связи компов между собой. Другое оборудование при всем этом употребляться не должно. Пореже этот метод используют для связи устройств через порты типа up-link.

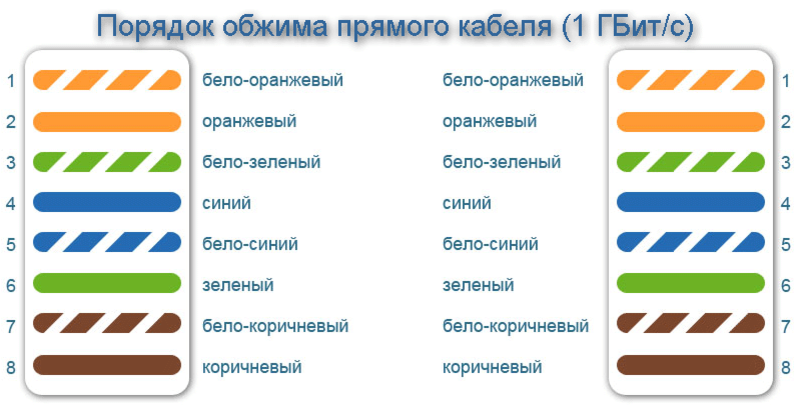

Можно применять хоть какой метод, но оба конца должны быть обжаты идиентично. Обычно при прямом обжиме применяют схему 568В.

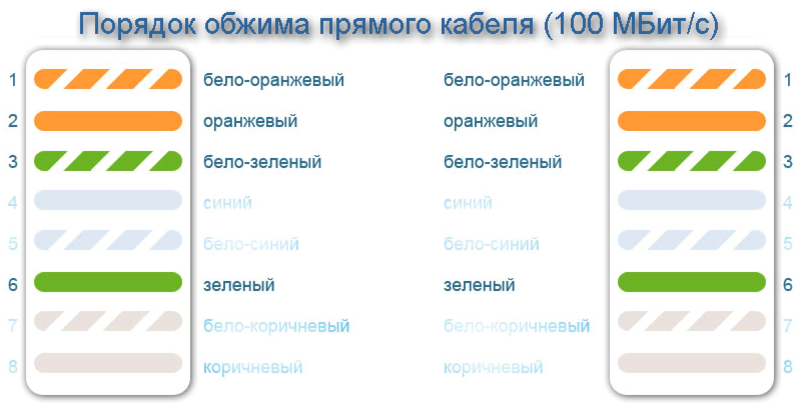

В ближайшее время популярность набирают кабели, в каких заместо четырёх витых пар есть только две. С помощью их можно подключить только два устройства. В случае если локальный трафик высочайший, таковой метод использовать не лучше, так как скорость передачи данных снизится с 1 ГБит/с до 100 МБит/с.
Применяются или оранжевый и зелёный, или синий и карий цвета. Контакты подключаются так же, как и в случае применения всех 8 проводов.

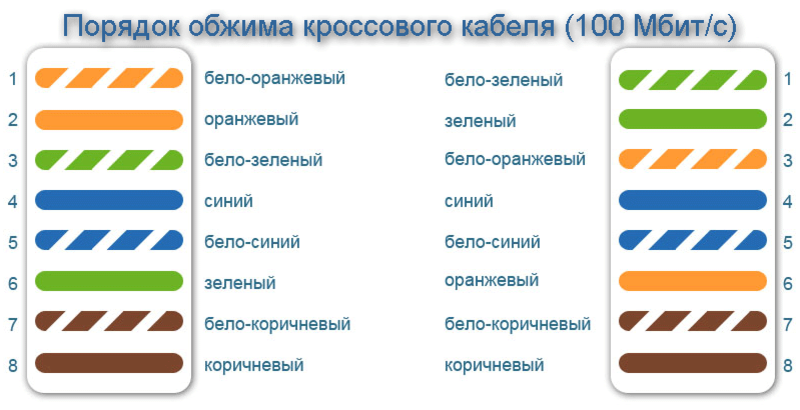

Дабы выполнить кроссовый кабель, один конец шнура обжимают по схеме 568 В, 2-ой — по 568А. Применять необходимо все провода. Этот метод даёт сравнимо маленькую скорость.
Для обеспечения более высочайшей скорости применяют специальную схему: один конец кабеля обжимают по цветовой схеме 568В, а распиновка сетевого кабеля на другом конце должна быть таковой:
- белоснежный с зелёным;
- зелёный;
- белоснежный с оранжевым;
- белоснежный с карим;
- карий;
- оранжевый;
- синий;
- белоснежный с синим.
Для сотворения сети из 2-ух либо более компов без применения другого оборудования (свичей, роутеров и остального) применяется другая распиновка витой пары.
Цветовая схема для 8 проводов позволяет соединить два устройства, просто вставив кабель в их сетевые порты. Различные концы обжимаются при всем этом по различным схемам.
Нужный инструмент
Для обжима витой пары RJ-45 нужен особый инструмент, он именуется обжимные клещи. Другое его название, которое применяют спецы, — кримпер.
Есть два вида кримперов: рычажные и прессовые. Рычажные (слева на картинке) дешевле, но работать ими труднее: необходимо прилагать физические усилия, но обжатие всё равно выходит неровным. Конструкция же вторых предполагает наличие гребёнки, которая движется перпендикулярно коннектору, устанавливая в него контакты.
Дабы обжать кабель, необходимо поначалу поделить и зачистить витые пары, воткнуть их в углубления на RJ-45 и всю конструкцию — в паз на кримпере. После чего свести его ручки до упора. Позже необходимо придавить защёлку коннектора к корпусу и вытащить её из клещей.
Метод обжатия без кримпера
Есть метод, который позволяет обжать кабель без кримпера. Для этого пригодятся тиски (либо другое приспособление, которое дозволит зафиксировать вилку RJ-45), отвёртка, молоточек. Необходимо поначалу воткнуть проводки в контакт, потом зафиксировать его тисками за боковые части. Позже наконечником отвёртки и молотком аккуратненько углубить ламели, защёлкнуть зажим кабеля — и всё готово.
В этом методе принципиально, дабы остриё наконечника было менее 55 мм, по другому оно раздавит изолирующие бортики, так как ламели в коннекторах шириной 56 мм. Если это вышло, то необходимо острым ножиком срезать свисающие края, по другому контакты розетки будут цепляться за края, и контакта не будет.
Использование использованных коннекторов
Если необходимо обжать кабель срочно, а нового коннектора под рукою нет, то можно пользоваться старенькым. Для этого необходимо зажать тисками фиксатор коннектора и шилом аккуратненько поддеть ламели, вытащив их на 1 мм. Позже ножиком надрезать защёлку со стороны кабеля, вытащить её и старенькые витые пары. При всем этом фиксатор кабеля удаляется, и для того, дабы закрепить новый, в образовавшееся место необходимо капнуть силикона либо герметика.
Обжим после удаления старенького сетевого шнура происходит так же, как если б коннекторы были новыми. По мере надобности устранения повреждений шнура, либо дабы его удлинить можно, применять скрутку либо спайку заместо того, дабы обжимать новый кабель. Спайка еще надёжнее.
