Расчет осветительных приборов по площади помещения

На замену лампам накаливания приходят экономичные LED-светильники. Для правильного размещения осветительных устройств нужна расчет светодиодного освещения.

Кувшиновидная лампа накаливания Помпавидная лампа накаливания Стандартная лампа накаливания
Конусовидная лампа накаливания RGB светодиодный осветительный прибор Прямоугольный однотонный светодиодный осветительный прибор
Навесной сдвоенный светодиодный осветительный прибор Круглый встраиваемый светодиодный осветительный прибор

Нормы освещенности для помещений различного предназначения

Уровень освещенности указывается в люксах (Лк). Это световой поток мощностью 1 люмен (Лм), приходящийся на 1 м² помещения. Люмен — параметр, воспринимающийся очами человека, изменяется зависимо от освещаемой площади. Если навести 100 Лм на 1 м², то освещенность составит 100 Лк. Если эти же лучи спроецировать на 10 м², показатель освещенности будет только 10 Лк.

Нормы освежения жилых помещений.

Зависимо от предназначения комнат, проводимых работ к уровню освещенности предъявляются свои требования. Есть нормативы СНиП, касающиеся различных видов помещений. Согласно им, требуемая освещенность составляет (в Лк):

• для коридора, ванной, туалета, кладовой — 50;
• в гардеробе — 75;
• для лестницы высотного дома, сауны — 100;
• на кухне, в спальне, гостиной — 150;
• для детских комнат — 200;
• в библиотеках, кабинетах, кабинете с ПК — 300;
• в помещениях для чертежных работ, сборки маленьких деталей — 500.

Ориентируясь при выборе на люксы светодиодного осветительного прибора, не запамятывают, что это показатель освещенности для 1 м². Если вкрутить в спальне площадью 10 м² лампочку 150 Лк, этого будет недостаточно: нужна 1500 Лк.

Нормативы СНиП рассчитаны на помещения со стандартной высотой потолков 2,7 м.

Чем далее размещены лампочки от объекта, тем ужаснее он освещается. Потому применяется коэффициент поправки для потолка высотой более 2,7 м. Он составляет зависимо от уровня подъема потолков:

• до 3 м — 1,2;
• в границах 3,0-3,5 м — 1,5;
• от 3,5 м до 4,5 м — 2.

Выслеживается ровная зависимость: потребность в свете увеличивается с повышением высоты потолка.

Важен ли вид освещения и черта поверхности

Дизайнерское оформление помещений подразумевает 3 вида освещения: акцентированное, функциональное, общее. Любой из них в большей либо наименьшей степени оказывает влияние на освещенность. Зная особенности видов, рассчитывают нужный показатель.

Акцентированное освещение применяется в интерьере для выделения объектов, сотворения хотимой атмосферы. Применяются разные световые эффекты, цвета, получаемые от экономичных источников: светодиодных лент, малеханьких осветительных приборов. Особенные требования к уровню освещенности не предъявляются.

Функциональное освещение служит для дополнительной подсветки рабочего места на кухне, в мастерской, кабинете, у зеркала и т.п. Дизайнеры используют его для разделения комнат.

Предназначение общего освещения — дать количество света, нужное для помещения. Источники располагают на потолке, стенках, применяют торшеры и т.д. Тип осветительных приборов роли не играет. Общее освещение применяют при расчетах нужного уровня, не принимая во внимание акцентированное, время от времени учитывают местное.

Время от времени после всех расчетов оказывается, что освещенность недостающая. Такое случается, когда не учитывают отражающую способность поверхностей. Если стенки либо пол комнаты темные, потолок матовый, освещенность миниатюризируется. К примеру, освещение над столом колоритное, его довольно для работы. Для чтения книжки на диванчике интенсивности света не много, так как лучи плохо отражаются от темных стенок.

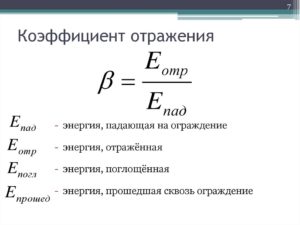

Формула для расчета коэффициента отражения.

Существует коэффициент отражения (КО), который находится в зависимости от цвета поверхности:

• белоснежные стенки и потолок отражают 70% света;
• светлые — 50%;
• сероватые — 30 %;
• темные — 10%.

Черные поверхности не отражают ничего, поглощая лучи. Определяют освещенность с учетом отражения, используя таблицы. Существует облегченная формула, согласно которой усредненный отражающий коэффициент приравнивается сумме КО стенок, потолка, пола, разбитой на 3. Этот коэффициент применяют при расчетах.

Какие данные нужны для расчета

Рассчитывают количество осветительных приборов для комнаты ординарными способами: по электрической мощности и световой. Главное, чем отличаются способы, — единицы измерения. Для вычислений по электрической мощности это Ватты, по световой — люмены.

1. Габариты помещения: длину, ширину. Умножая их, находят площадь.
2. Нужную мощность.
3. Высоту потолка. Если больше 2,7 м, используют коэффициент.
4. Отражающую способность поверхностей. Находят усредненное значение по вышеприведенной формуле.

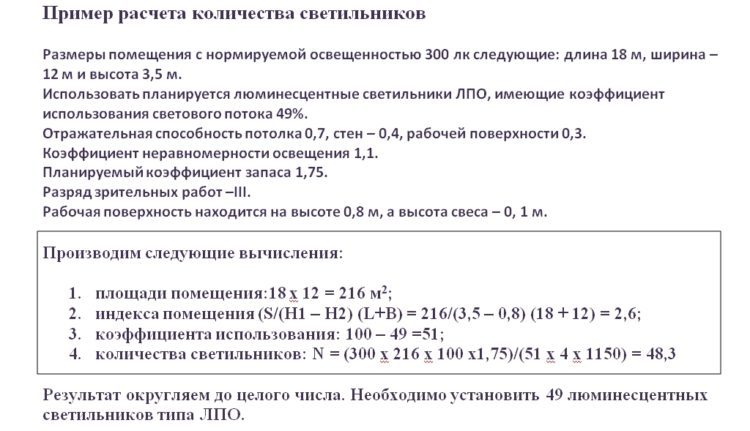

Пример расчета количества осветительных приборов.

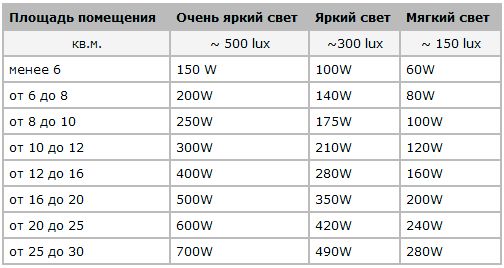

Как высчитать освещенность стандартными лампами

Самый обычный метод расчета основан на сопоставлении мощности светодиодов и накальных источников света. На упаковке первых указывают соотношение этих характеристик. К примеру, читают надпись: 10 W=100 W. Вычисляют нужное количество спотов. Исходят из того, что хорошим считается освещение, когда на 1 м² приходится 20 Вт лампочки накаливания.

Метод вычисления количества светодиодов по этой схеме:

• выяснят площадь помещения;
• итог множат на 20 (количество нужных ватт);
• приобретенное число делят на мощность 1 экономлампы.

Схожим способом пользуются в большинстве случаев. Он обычной, но не отличается точностью. Более совершенный метод — высчитать по мощности светового потока. Порядок вычисления:

1. Пользуясь таблицей, выяснят, сколько люксов нужна на 1 м².
2. Множат показатель на площадь комнаты. Получают общую мощность, которая выражается уже люменами.
3. На упаковке каждого светодиода есть надпись, указывающая номинальный световой поток, к примеру 900 Лм. Осталось приобрести такое количество лампочек, дабы сумма достигнула требуемого значения.

Еще метод, применяя который выяснят количество спотов по размерам комнаты. Применяется формула: N=(S×W)/P.

• N — требуемое количество осветительных приборов;
• S — площадь, м²;
• W — нужную мощность потока светового излучения, Вт/м²;
• P — мощность отдельного светодиода.

Показатель W для светодиодных ламп зависимо от помещения, Вт/м²:

• для коридора — 1;
• в санузле, спальне — 2;
• в гостиной — 3;
• на кухне — 4.

При самостоятельных расчетах учитывают принципиальные моменты:

1. Если итог дробное число, округляют до большего значения.
2. Светодиоды отлично освещают место под углом 120°. Дабы достигнуть ровненького освещения без перепадов, наращивают количество светодиодов, понижая мощность.
3. Осветительные приборы в люстре размещены ниже, чем точечные на потолке. Последние подбирают с интенсивностью света на 20% больше.

Приведенные способы не принимают во внимание высоту помещения, коэффициент отражения стенок, пола и потолка, другие причины. Более четкие вычисления дает онлайн-калькулятор, который эти характеристики учитывает.

Черта светодиодных ламп в таблице.

Расчет точечного освещения с примером

Приведенные ниже примеры уверяют, что расчет освещения светодиодными светильниками легкий.

Пример вычисления по электрической мощности для спальни 3,5×4,5 м. Площадь составляет 15,75 м². Множат на норму для 1 м² — 20 Вт, получают 315 Вт. Подбирают нужное количество осветительных приборов по мощности каждого, дабы в сумме вышло 315 Вт либо мало больше.

2-ой пример — вычисление по световой мощности. Для детской комнаты требуемая освещенность 200 Лк (для 1 м²). Ее размеры — 3×4=12 м², всего пригодится 2400 Лм. Если взять лампы LED с номинальным световым потоком 400 Лм, их будет нужно 6 шт.: 2400/400=6.

3-ий пример с внедрением формулы N=(S×W)/P для санузла площадью 10 м². Уровень освещенности для него W=2 Вт, планируется установка спотов по 5 Вт. Подставляют значения в формулу: (10×2)/5=4 шт.

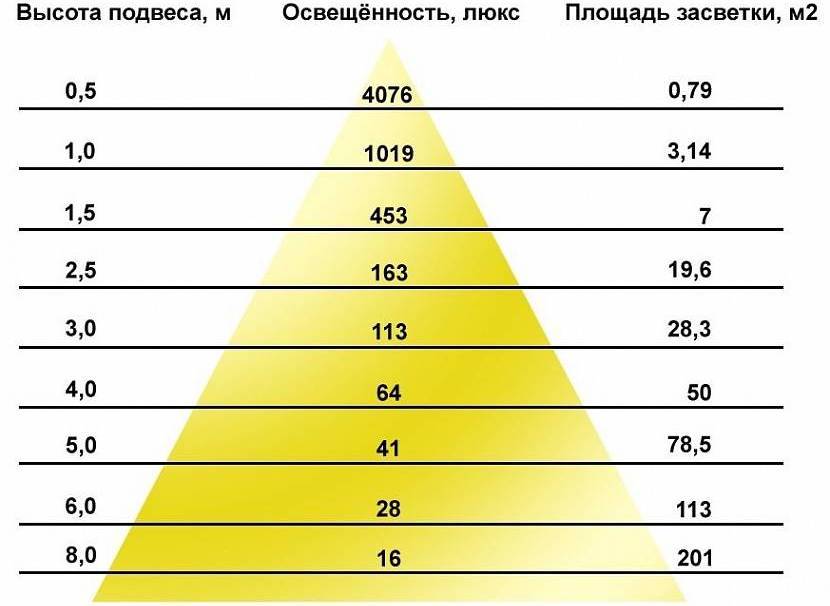

График расчета точечного освещения.

Как проверить уровень освещенности

Интенсивность светового потока в различных помещениях определяется по формуле F=E×S×K. Знаками обозначены:

• E — норма освещенности из таблицы, Лк;
• S — площадь комнаты, м²;
• K — поправочный коэффициент.

Последний показатель находится в зависимости от отражающей возможности поверхности, высоты установки осветительных приборов. Для проф определения уровня применяют особые таблицы. В них указана отражающие характеристики огромного количества предметов. В быту используют более обыкновенные расчеты. Коэффициент для жилых помещений с LED- освещением принимается 1,1.

Инспектируют освещенность люксометром.

Искусственное и естественное освещение замеряют раздельно. Работа устройства базирована на том, что интегрированный фотоэлемент улавливает световые лучи, которые преобразуются в электричество. Его величина прямо пропорциональна уровню освещенности. Показания показываются на шкале либо экране.

Замеры проводят в местах с разной интенсивностью световых потоков. Инспектируют освещенность только горизонтальных поверхностей, удаленных от устройств с электромагнитным излучением. Сначала инспектируют общую освещенность, потом — рабочих мест. Данные сверяют с нормативами.

При недостающем освещении доводят показатель до требуемого уровня. В большей степени работа заключается в установке дополнительных осветительных приборов. Планируя постройку нового строения, определяют уровень освещенности, от которого зависит комфортность проживания и работы.

Расчёт светодиодного освещения по площади помещения, способы и формулы

Обозримым мир вокруг становится благодаря природному воздействию света на глаз человека (видимой малой толике диапазона электромагнитного излучения). Обыденный свет солнечным днём – наилучшее измеряло освещения для людей. Необмысленная установка световых устройств в доме плохо оказывает влияние на зрение и здоровье, искажает дизайнерские идеи обустройства. Если верно выполнен расчёт освещения по площади помещения, то достигается равномерное восприятие глазом освещённости всего окружающего места. Разглядим свойства освещённости, какие есть особенности и достоинства у светодиодных ламп, методы расчётов их числа.

Семь раз задумайся перед просчётом освещения

Для чего необходимы подсчёты по свету и что необходимо знать

Комфортабельная среда нахождения в доме для человека создаётся искусственным светом от ламп. При дефицитности либо избытках чувства света появляется дополнительное напряжение зрения и раздражение глаз, возникает потребность в очках, понижаются ресурсы с упадком сил, усугубляется самочувствие. Потому делается неотклонимый расчёт освещения помещения, определяется соответствие установленным санитарным нормам, подбирается сбалансированный вариант источников света близкий к естественному свету.

По оформлению и методам рассредотачивания нужного в доме, в помещениях света, всюду электроосвещение подразделяют на 3 вида: общее, акцентированное, местное. Бывает трудно разобраться с вычислениями общего освещения светодиодными лампами для дома. При расчёте будет нужно осознание главных характеристик и определений объекта-света.

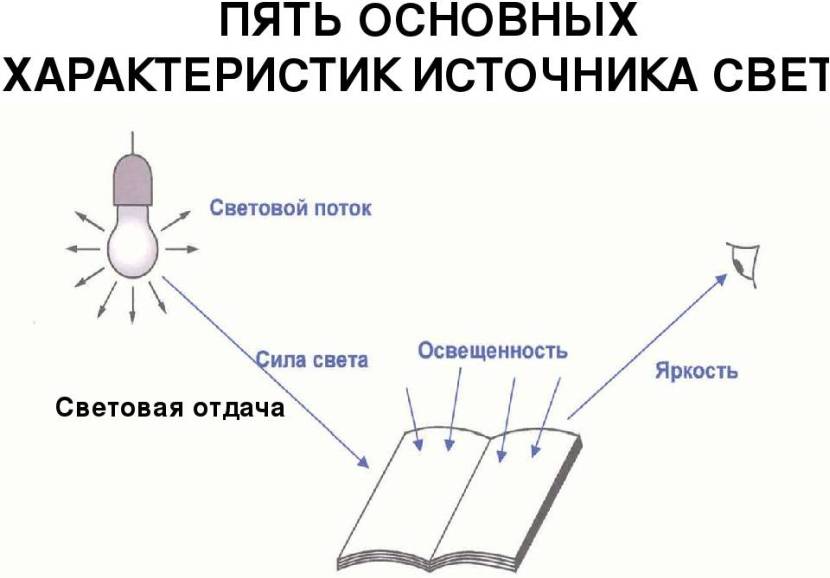

Главные световые свойства, единицы измерения

Свет можно измерить и обрисовать, как и почти все другое на «свете». В физике освещённость – есть величина «интегральная», определяемая многими параметрами, изучаемыми наукой фотометрией.

Таблица 1. Применяемые физические понятия света, обозначения и единицы измерения:

Люмены потока света – энергия волн от источника, излучаемая по всем фронтам, воспринимаемая как «яркость» по зрительному чувству. Световые потоки по рассредотачиванию лучей света бывают отражёнными, рассеянными, прямыми. Определяется тем большее число люменов, чем больше весь учитываемый поток света.

Сила света (I) похожа на плотность в пространстве потока света, его интенсивность. При определении I световой поток (Ф) делится на телесный угол (ꭥ) в стерадианах по направлению потока.

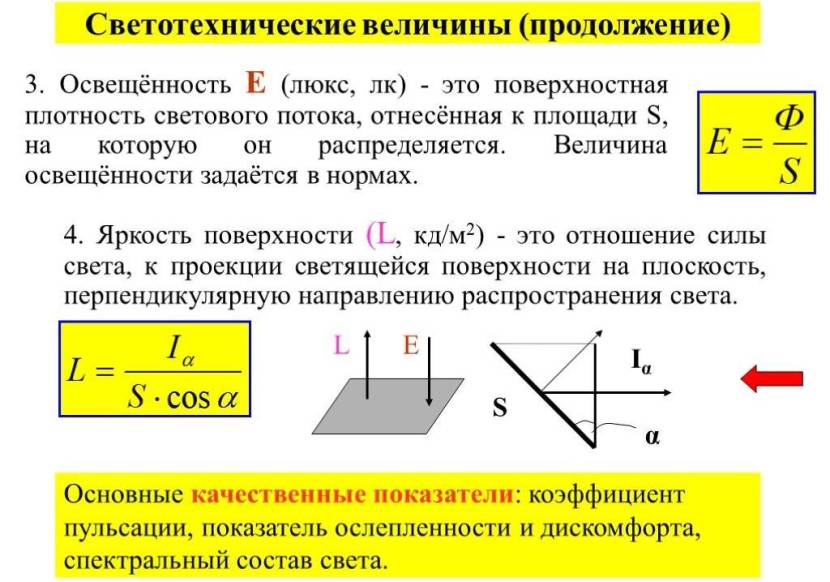

Понятие освещённости связывает количество света (светового потока) приходящегося на площадь освещаемой поверхности (E=Ф/S). Величина люксов прямо находится в зависимости от силы света источника и назад пропорционально от квадрата расстояния до источника (при условии перпендикулярности потока к поверхности).

Выслеживается при определении величин света их связь и высококачественное различие: что сам осветительный прибор ярче при огромных люменах, а поверхность освещена больше при довольно больших величинах люксов.

Источник характеризуется эффективностью преобразования электроэнергии в свет (световая отдача Н). Она измеряется в люменах на ватт.

Обмен энергией (излучением света) между электрическим источником и наружным помещением (по яркости) – на самом деле, работа в физическом представлении (1 Джоуль = 1 Ватт * 1 сек). Работой считается мощность излучения, умноженная на время. При известном усреднённом значении световой отдачи (Н) лампы можно приблизительно найти световой поток. Более броским будет источник света при большей мощности освещения. Из источников с равной силой света (I) потребляют наименьшую электрическую мощность светодиодные лампы.

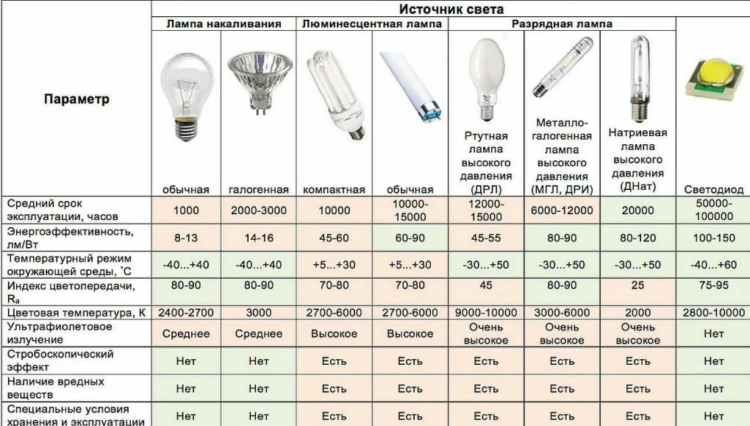

Сопоставление по светоотдаче источников:

1. Вакуумная лампа накаливания с вольфрамовой нитью – от 8 до 10 лм/Вт..
2. Галогеновая лампа – от 12 до 15 лм/Вт.
3. Люминесцентная лампа с преобразованием напряжения в цоколе – от 50 до 70 лм/Вт.
4. Светодиодные современные осветительные приборы – от 100-120 лм/Bт.

Для зрительного осознания предмета каждому человеку принципиально воздействие света и цвета (в особенности для живописцев). Определённое восприятие зрительным нервом определенного установленного цвета диапазона и фиксирует понятие цвета.

Цветовая температура (К) обозначает цветность излучения света. Рядовая температура и цветовая температура – различные понятия; у неба зимой, в мороз, цветовая температура составляет 12000К, у зажжённой свечки в 10 раз меньше – 1200К.

Используют в практике определения цветности белоснежного света:

• дневного света – более 5000 К,
• нейтрального – от 3300 до 5000 К,
• тёплого – наименее 3300 К.

Глаз так устроен, что наличие синих цветов в излучении источника понижает яркость его зрительного восприятия.

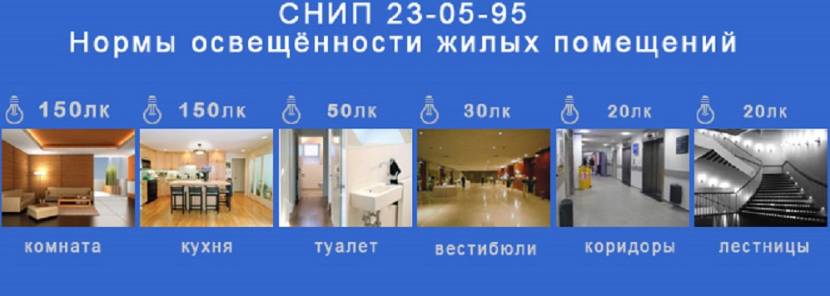

Нормы освещённости для различных помещений

В доме некоторое количество видов помещений, созданных для отдыха и работы, различных действий человека. По гигиеническим требованиям регламентируются нормы освещённости снутри отдельных помещений. Для последнего севера и полярных станций разработаны отдельные нормы и эталоны.

Просто считать освещённость по нормам СНиП недостаточно. Принципиально учесть для какого применения назначена комната. Нужна наибольшая яркость при чтении, письме, чертёжных работах, где нужно маленькая детализация предметов.

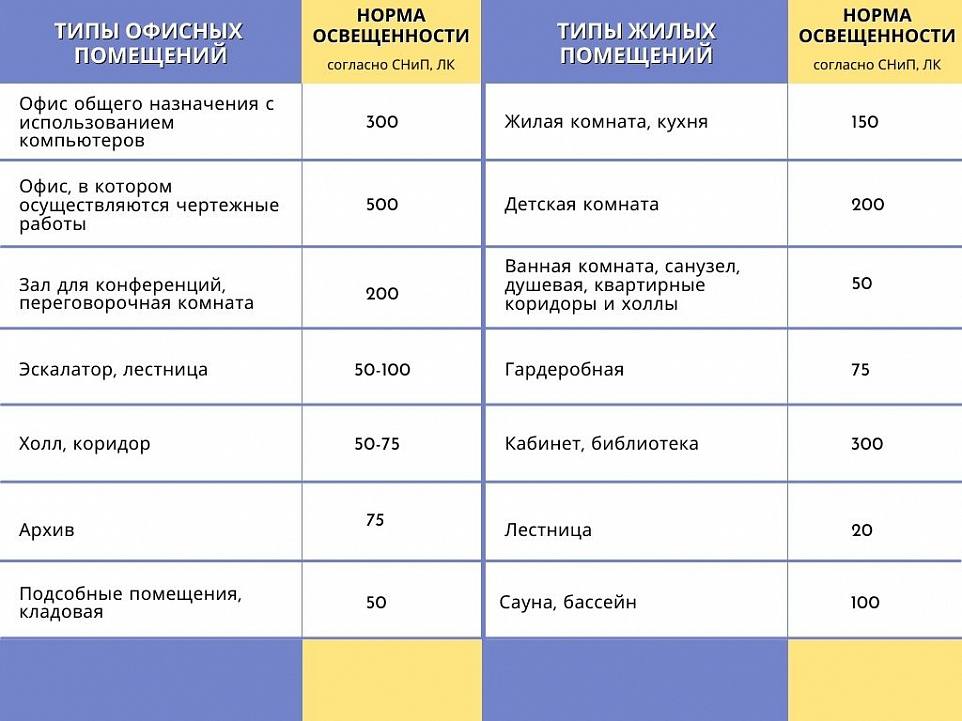

Таблица 2. Нормативные величины освещения жилых комнат:

При определении мощности освещения на 1 м² в помещении измеряются не Ватты осветительного прибора, а поток (Ф) в Люменах на площадку в 1 кв. м. Значения в таблице демонстрируют средние нормативные величины освещения 1 м² площади. Освещённость для проверки соответствия нормам измеряется устройствами с фотодатчиками.

Данные заполнены для комнат высотой 250-300 см (источник на уровне потолка). При наименьшем расстоянии от осветительного прибора к горизонтальной поверхности поток света ярче.

Расчёт света по площади в комнате со светодиодными светильниками

Лампы на светодиодах имеют высшую функциональность и следующие плюсы:

• У led-ламп маленькие издержки электроэнергии. Светоотдача светодиодных ламп в 10-ки раз больше в сопоставлении с другими видами осветительных приборов (>100-120 лм/Bт).
• Нагрев у led-ламп малозначительный (большой КПД).
• Безобидны, в них нет ртути, без ультрафиолета.
• У огромных осветительных приборов создаётся меньше теней.
• Период службы ламп оценивается до 25 лет.

Методы выполнить расчёт люменов для помещения и числа ламп

Расчёт по световой мощности

Освещённость в помещении – личное от деления (Ф) от осветительных приборов на (S), Е = Ф / S. Тогда для установления уровня освещённости служит формула расчёта освещённости помещения: Ф = ЕxSxk. Е – норма освещённости 1 кв. м помещения из т.2 (лк), а S – площадь. Коэффициент k в обыкновенном расчёте – 11/10 (при высоте 2,5-2,7 м). Получим мощность светового потока (лм). Дальше рассчитывается подбираемое число ламп по их мощности (Лм). Просчитанную мощность светового потока в Люменах делим на величину светового потока одной избранной лампы из табл.3.

Зависит k от нрава отражения от стенок, потолка, поверхностей света в помещении (в особых таблицах) и высоты подвешивания источника света. Если потолок и лампа повыше, то количество люксов в таблице 2 следует прирастить (по коэффициенту).

Видео описание

Видео покажет и скажет, как высчитать освещение в помещении.

Рассчитываем по затрачиваемой мощности электричества

Способ не совершенно точен, но прост в вычислении. На освещение 1 м2 поверхности усреднённо нужна 20 Вт. Площадь освещения светодиодного осветительного прибора умножаем на количество требуемых ватт. Итог и есть общая мощность. Она делится на мощность самой лампы для определения числа ламп.

Всегда следует ориентироваться на действующие нормы освещённости для жилых помещений и на маркировку ламп производителя.

Таблица 3. Световые потоки по мощности светодиодных ламп

Для всеохватывающей системы освещения при помощи нескольких светодиодных ламп следует рассчитывать суммарный поток составных частей. Качество освещённости находится в зависимости от равномерного расположения осветительных ламп.

Юзеры Веба без затруднений сумеют выполнить расчёт светодиодных осветительных приборов по площади помещения в калькуляторе, разработанной сервисной программкой. После ввода главных начальных данных для программы просчитается автоматом требуемый итог без дополнительных поисков нормативных данных и способов расчёта. Дробный итог округляется в огромную сторону.

Кратко о главном

Санитарные нормы по освещённости инсталлируются для охраны здоровья и безопасности человека, потому при установке ламп непременно сверяются с ними. Точно измерить поток света трудно и длительно, для упрощения применяются в расчётах справочные, сравнительные таблицы с усреднёнными данными.

Светодиодные лампы целесообразнее в применении практически по всем требованиям. Более высочайшая цена окупится на сбережении энергии.

Как выяснить мощность светодиодной лампы и высчитать сколько осветительных приборов необходимо квадратный метр?

При размещении светодиодных ламп по комнате, не следует забывать о расчете освещенности по площади помещения. Таким макаром, в комнате создается равномерное освещение, которое не вызывает напряжение и вялость глаз. Если вначале не обмыслить расстановку осветительных устройств, то появятся очень калоритные и темные зоны, которые могут повысить нагрузку на зрение. В самостоятельном расчете могут появиться трудности, так как следует учитывать огромное количество причин.

Попробуем разобраться, как найти мощность светодиодных лампочек на метр площади, а так же как стремительно высчитать количество осветительных приборов в различных помещениях.

Для чего делать расчет

Равномерное рассредотачивание света ламп делает комфортабельную обстановку для работы и отдыха. Недостающее либо чрезмерное освещение приводит к дополнительному напряжению зрения, резвой вялости, а потом и к ухудшению самочувствия. Потому необходимо высчитать общее равномерное искусственное освещение в помещении для очень приближенного к естественному.

В строительно-проектировочной документации содержатся особенные нормы света в различных комнатах. Ниже разглядим аннотацию по выполнению расчета искусственного освещения в помещении.

Виды светодиодного освещения

Нужно направить внимание на виды освещения, так как это тоже оказывает влияние на вычисление.

Свет бывает 3-х разновидностей:

• Местным. Акцентирует внимание на каких-либо определенных объектах либо зонах.
• Общим. Источники в большинстве случаев находятся на потолке и обеспечивают равномерное рассредотачивания света по всей площади помещения.
• Комбинированное. Применяется в композиции общее и местное либо естественное и искусственное.

Требования к уровню освещенности

Уровень освещенности светодиодной лампы измеряется в люксах (Лк).

1 люкс равен 1 люмену, приходящийся на 1 м² помещения.

Где люмен (Лм) – это параметр, который воспринимается человеком и изменяется от освещения помещения. В этом случае принципиально предназначение комнаты и проводимые в ней работы.

По СНиП предъявляются следующие требования:

Но время от времени приобретенный итог не соответствует ожиданиям, но при помощи литературы, форумов и экспертов можно подобрать нужный коэффициент.

Какие данные необходимы, дабы высчитать количество осветительных приборов на комнате

Для начала нужно выяснить, какие характеристики могут учавствовать в расчете. В перечень будут заходить:

• Площадь помещения.
• Поправочные коэффициент с учетом высоты потолков. К примеру, высота от 2,5 до 2,7м – коэффициент 1, до 3м – 1,2, до 3,5 – 1,5. Если высота больше, то применяется показатель 2.
• Уровень освещенности. Для его расчета пригодится особая таблица.

Перед тем, как высчитать освещенность помещения светодиодными лампами, могут употребляться и другие характеристики:

• Чистота либо запыленность комнаты.
• Материалы отделки комнаты и цвет потолков.

Расчет освещения

От места и типа установки будет зависеть, сколько необходимо светодиодных ламп на квадратный метр. В главном способы расчета бывают 2-ух видов – обычной и непростой. Нередко пользуются первым вариантом, так как можно не обладать суровыми математическими способностями и стремительно посчитать все на калькуляторе.

Поначалу определим величину светового потока по формуле:

Дабы высчитать, сколько осветительных приборов необходимо на комнату нужно:

Для монтажных работ с точечными светильниками:

На что направить внимание при выборе светодиодных лампочек

Определив количество осветительных приборов по площади помещения, необходимо отметить еще на несколько черт.

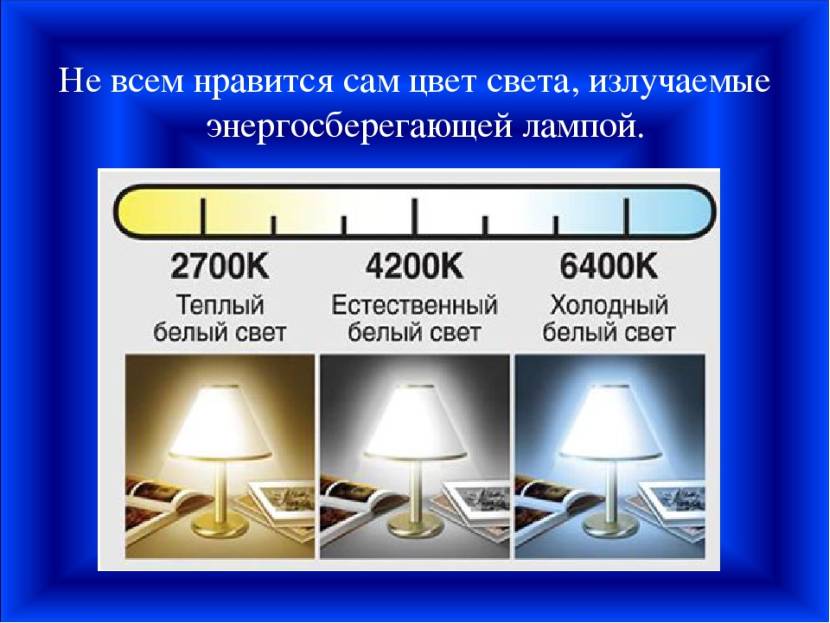

Цветовая температура

Она делится на 3 степени:

• WW – теплая.
• W – естественная.
• CW – холодная.

Более тщательно можно узреть на изображении:

Световой поток

Эта самая черта определяет яркость лампы. Советуем выбирать светодиодные лампы со световым потоком более 600 Лм.

Тип рассеивателя

Есть два вида рассеивателя: матовый и прозрачный. 1-ый прекрасно подойдет для маленькой площади. Для огромного места лучше избрать прозрачный.

Видео: Сколько точечных светильников нужно на комнату| РАСЧЕТ ОСВЕЩЕНИЯ| Расчет количества лампочек
