Расчет сечения кабеля по длине калькулятор

При помощи этого калькулятора можно высчитать требуемое сечение провода либо кабеля по току либо данной мощности:

Проверьте стоимость на кабель в компании "Альфа Кабель"!
Отправьте заявку на info@a-kabel.ru либо позвоните нам.

Данный расчет можно использовать, не беря во внимание индуктивность сопротивления кабельной полосы на утрату напряжения, (допустимая утрата напряжения в данном калькуляторе взята из расчёта 5%, что является нормой по ГОСТ 13109-97) если производятся нижеописанные условия:

Коэффициент мощности косинус фи (cos φ) = 1 (для полосы сети переменного тока)
Полосы сети неизменного тока
Сети (переменного тока с частотой 50 Гц), выполненные проводниками, если их сечения не превосходят обозначенных в следующей таблице:

Наибольшие значения сечений кабельно-проводниковой продукции, для которой допустимо делать расчет на утрату напряжения

Коэффициент мощности	0.95		0.90		0.85		0.80		0.75		0.70
Материал жилы	Cu	Al	Cu	Al	Cu	Al	Cu	Al	Cu	Al	Cu	Al
Кабели до 1 кВ	70.0	120.0	50.0	95.0	35.0	70.0	35.0	50.0	25.0	50.0	25.0	35.0
Кабели 6-10 кВ	50.0	95.0	35.0	50.0	25.0	50.0	25.0	35.0	16.0	25.0	16.0	25.0
Провода в трубах	50.0	95.0	35.0	50.0	35.0	50.0	25.0	35.0	16.0	25.0	16.0	25.0

Этот расчет основан на методике описанной в пособии Козлова В.Н. и Карпова Ф.Ф. на страничке 134. Его отыскать можно в вебе.

Внимание! Приобретенные значения нельзя считать в качестве окончательного варианта, в каждом определенном случае нужен расчет квалифицированного спеца, с замером сечений жил используемой кабельно-проводниковой продукции.

Для чего вообщем делать расчет сечения кабеля?

Каждый электрик, пусть даже и не очень опытнейший, должен знать методику расчета сечения кабеля. Без верно рассчитанного кабеля, ждать неплохой безопасности эксплуатации электричества не стоит. В чем все-таки заключается такая значимость этого расчета?

Прежде всего, это нужно для безопасности помещения. Кабели и провода являются главным средством для передачи. Также рассредотачивания тока. Без кабелей электроэнергии просто не существует, так как Исследователи еще не выдумали беспроводной передачи электричества. А с такими вариантами, когда нужно подключить дома электрическую кухонную плиту, поменять розетку либо же повесить новый осветительный прибор, временами сталкивается фактически каждый.

Одним словом, подбирать верно сечение нужно для того, дабы обеспечить неизменный приток электроэнергии и избежать различных противных ситуаций, которые касаются повреждения электрической проводки.

В случае, если сечения кабеля недостаточно для обычной функциональности электрических устройств с большой мощностью, то кабель будет перенагреваться. А это уже приводит к разрушению его изоляции. Как следствие — уровень надежности и продолжительности эксплуатации проводки в здании резко понижается. Более того, несоответствующая нагрузка на проводку может привести к тому, что она может просто сгореть.

А пожаробезопасность и электробезопасность жилища не стоит "игр" с электричеством. Очень часты случаи, когда в целях экономии жильцы применяют сечение кабелей наименьшее, чем нужно. Отсюда и появляется куцее замыкание.

Если не уделить довольно внимания и времени на выбор расчета сечения кабеля, либо выполнить это небрежно и непрофессионально во время электромонтажных работ, то в итоге можно ждать перегрев либо утрату мощности. Также нецелесообразных валютных издержек на смену либо ремонт проводки.

Итак, как верно будет подобрано сечение кабелей и прокладываемых проводов, так высококачественной будет и предстоящая работоспособность потребителей. Так что хоть какой электромонтаж в квартире, доме либо на производстве можно начинать только когда уже рассчитано сечение всех кабелей и проводов. Зависимо от потребностей обитателей (другими словами — зависимо от мощности применяемых устройств).

Исходя из значимости верно подобранного сечения кабелей авббшв (ож), площадь этого сечения является, пожалуй, самым основным аспектом, которым руководствуются мастера при выборе нужных материалов для электромонтажных работ. Применяемые провода — это главные элементы электрической проводки в доме либо любом другом помещении. И вот поэтому так принципиально верно подбирать их сечение.

Необходимо держать в голове, что электричество не прощает ошибок и не дает второго шанса. Потому относиться к работе по электромонтажу небрежно, не уделяя довольно внимания качеству прокладываемых проводников — это просто неприемлимо. Электробезопасность и надежность помещения — вот к чему стремится каждый проф электрик, который делает электромонтажные работы на даче, доме, квартире либо производстве.

8 800 350 51 86; +7 812 425-61-62
e-mail: info@a-kabel.ru

Калькулятор расчета сечения кабеля

Расчет сечения кабеля по мощности, току, длине, сечению, также дополнительным характеристикам

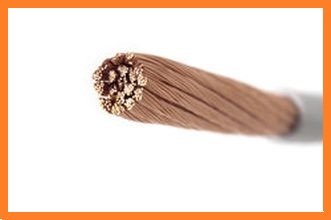

Сечение кабеля – это площадь поперечного сечения проводников. Почти всегда, отрезать вокруг кабельной жилы, а площадь его сечения можно вычислить из площади круга. Но, беря во внимание обилие видов кабелей, для описания главных физических черт применяется не линейный размер, а конкретно значение площади поперечного сечения. Эта функция стандартизирована в мире. Это регламентируется ПУЭ “Правила устройства электроустановок”.

<<< Калькуляторы онлайн

<<< Все Калькуляторы

Электрическое оборудование — провода, кабели и кабельные сборки,

вилки, переключатели, моторы и др.

Почему выбирают сечение кабеля

Верный выбор сечения кабеля – это, сначала, ваша безопасность. Если кабель не выдерживает текущей нагрузки, существует опасность перегрева, расплавления изоляции и, как следствие, предпосылкой может быть куцее замыкание и пожар.

Для подготовительного отбора подходящего сечения медного кабеля представить, что кабель сечением 1 мм 2 может передаваться через электрический ток до 10 А. но, в предстоящем вы увидите, что это соотношение подходит только для раздела выбор “приблизительно”, и действует для сечения до 6 мм 2 (с внедрением предлагаемого коэффициента, ток до 60 А). Электрические кабели в этом разделе довольно, дабы войти в фазу стандартной двухкомнатной квартиры.

Большая часть электриков применяют следующие сечения кабеля для поставок электроэнергии потребителям в доме:

0,5 мм 2 – среднее освещение;
1.5 мм 2 – основное освещение;
2.5 мм 2 – розетки.

Но, это приемлемо для внутреннего употребления, при условии, что каждое устройство питается от собственного гнезда без двойника, тройника и удлинителей.

Более правильным будет выбор кабеля применять особые таблицы, которые позволяют избрать раздел основан на известном мощность устройства (кВт) либо ток нагрузки (А). Ток нагрузки в данном случае является более принципиальной чертой, так как нагрузка всегда указывается в амперах на фазу, в то время как однофазовое потребление (220), нагрузка будет указана в киловаттах одно и трехфазных – в общей для всех 3-х фаз.

При выборе сечения кабеля нужно учесть Тип проводки: внешняя либо сокрытая. Это связано с тем, что при сокрытой теплота провода миниатюризируется вследствие которых происходит более насыщенный нагрев кабеля. Потому нужно применять кабели с площадью поперечного сечения приблизительно на 30% больше, чем в открытом.

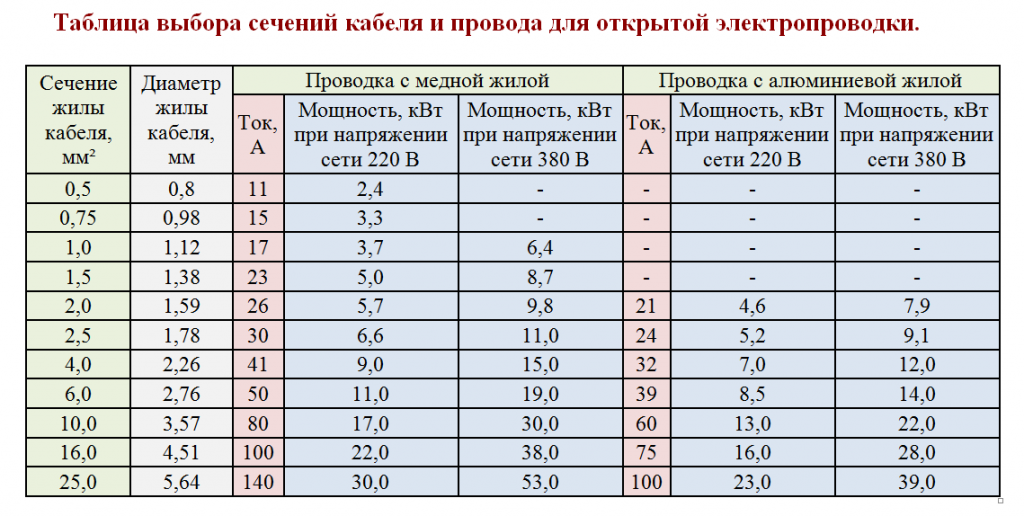

Таблица для выбора сечения медного проводника кабеля открытой и сокрытой проводки:

Площадь поперечного сечения	Открытая проводка			Сокрытая проводка
S	I	P		I	P
S	I	220	380	I	220	380
0.5	11	2.4	–	–	–	–
0.75	15	3.3	–	–	–	–
1	17	3.7	6.4	14	3	5.3
15	23	5	8.7	15	3.3	5.7
2	26	5.7	9.8	19	4.1	7.2
2.5	30	6.6	11	21	4.6	7.9
4	41	9	15	27	5.9	10
5	50	11	19	34	7.4	12
10	80	17	30	50	11	19
16	100	22	38	80	17	30
25	140	30	53	100	22	38
35	170	37	64	135	29	51

Таблица для выбора площади поперечного сечения дюралевого проводника кабеля при открытой и сокрытой проводки:

Читайте по теме: Какое должно быть сопротивление заземления

Площадь поперечного сечения	Открытая проводка			Сокрытая проводка
S	I	P		I	P
S	I	220	380	I	220	380
2	21	4.6	7.9	14	3	5.3
2.5	24	5.2	9.1	16	3.5	6
4	32	7	12	21	4.6	7.9
5	39	8.5	14	26	5.7	9.8
10	60	13	22	38	8.3	14
16	75	16	28	55	12	20
25	105	23	39	65	14	24
35	130	28	49	75	16	28

S – кабель площадь поперечного сечения (мм 2 )

I – ток нагрузки (А)

Р – суммарная электрическая мощность (кВт).

Также нужно внести коррективы в выбор сечения кабеля, беря во внимание его длину. Для этого выбирают сечение кабеля Таблица тока, расчет сопротивления зависимо от длины формулы:

где R – сопротивление провода, Ом;
р – удельное сопротивление материала, ом⋅мм 2 / м (для меди – 0.0175, алюминий – 0.0281);
L – Длина кабеля, м;
S – площадь поперечного сечения кабеля, мм 2 .

Согласно этой формуле, можно получить сопротивление 1-го проводника кабеля. Так как ток идет один проводник и ворачиваются с другой, дабы получить количество сопротивление сопротивление кабеля, его сердечник помножить на два:

Дальше нужно высчитать утраты напряжения:

где dU – утрата напряжения, Вт;
I – ток, А;
R Общ – расчетное сопротивление кабеля, Ом.

Если подбор сечения кабеля был выполнен на суммарную мощность оборудования и ток не известен, он может быть рассчитан по формуле:

Lля однофазовой сети (220) I = P / U ⋅ соѕ φ

трехфазная сеть (380): I = Р / 1,732 ⋅ U ⋅ соѕ φ

где R – суммарная электрическая мощность применяется (Вт)
U – напряжение (В)
соѕ φ = 1 (для бытовых критерий), и коэффициент мощности cos φ = 1.3 (для массивных электроприборов).

Потом мы ожидаем, что утраты в процентах: (dU / U) ⋅ 100%.

Если значение не превосходит 5%, сечение кабеля зависимо от длины выбраны верно. Если он превосходит, нужно избрать в таблице в больший кабель (т.е. следующую строчку), а потом вычислить.

Эти таблицы используются для кабелей в резиновой и пластмассовой изоляции, подобранный согласно сечения кабеля она будет отлично работать, если оно делается в согласовании с ГОСТ.

Подбор кабеля для группы потребителей

Для подбора сечения кабеля для группы потребителей (к примеру, открытый кабель в квартиру), можно применять формулу для определения допустимой токовой нагрузки. Высчитать ток нагрузки в 220 V, которое нередко применяется для внутреннего электроснабжения:

I = P ⋅ K / U ⋅ соѕ φ

где Р – суммарная электрическая мощность применяется (Вт) U – напряжение (В) К – фактор для одновременного переключения устройств (принимается равным 0.75);
соѕ φ = 1 (для бытовых критерий), и коэффициент мощности cos φ = 1.3 (для массивных электроприборов).

При расчете допустимой токовой нагрузки для групп потребителей, вы сможете пользоваться вышеприведенной таблицей, дабы избрать требуемое сечение кабеля. Если вы планируете долгое одновременное включение всех вероятных потребителей (к примеру, электрическое отопление), расчет допустимой токовой нагрузки должны проводиться без учета коэффициента К.

Выбор образцов кабеля для бытовых котлов

На основании вышеизложенного, мы должны попробовать высчитать и избрать медный кабель сечение нужных для однофазовых электрических котлов, нагревательный элемент мощностью 2,0 кВт, при условии, что проводка будет проведена в коробе. Длина кабеля будет 10 метров.

Из таблицы видно, что чем поближе значение мощности 3.0 кВт, что соответствует цены кабеля сечением 1 мм 2 . Мы осуществляем расчет, принимая во внимание длину кабеля.

Мы высчитать ампераж: I = 2000 Вт / 220 ⋅ 1 = 9.09 А.

Мы рассчитываем сопротивление провода: Р = 0,0175 ом⋅мм 2 / м ⋅ 10 м / 1 мм 2 = 0.175 ом.

Общее сопротивление кабеля: РОбщ = 2 ⋅ R = 0,35 ом.

Мы смотрим падение напряжения: dU = 9,09 А ⋅ 0.35 ом = 3.18 В.

Мы ожидаем, что процент утрат: (3.18 В / 220) ⋅ 100% = 1.45% (наименее 5%).

Кабель сечением 1 мм 2 подходит для подключения, к примеру, электробойлера.

Большая часть производителей указывают в аннотации к оборудованию, необходимому для кабеля поперечное сечение оборудования. Если есть такое указание, вы должны следовать ему.
