Расчет мощности по току 3 х фазной

При помощи калькулятора мощности вы сможете без помощи других выполнить расчет мощности по току и напряжению для однофазовых (220 В) и трехфазных сетей (380 В). Программка также рассчитывает мощность через сопротивление и напряжение, либо через ток и сопротивление согласно закону Ома. Значение cos φ принимается согласно указаниям технического паспорта устройства, усредненным значениям таблиц ниже либо рассчитываются без помощи других по формулам. Без необходимости советуем не изменять коэффициент и оставлять равным 0.95. Дабы получить итог расчета, нажмите кнопку «Высчитать».

Смежные нормативные документы:

• СП 256.1325800.2016 «Электроустановки жилых и публичных построек. Правила проектирования и монтажа»
• СП 31-110-2003 «Проектирование и установка электроустановок жилых и публичных зданий»
• СП 76.13330.2016 «Электротехнические устройства»
• ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности»
• ГОСТ 10434-82 «Соединения контактные электрические. Классификация»
• ГОСТ Р 50571.1-93 «Электроустановки зданий»

Как выяснить свою схему

Для правильного определения и расчета мощности нужна познание нескольких причин:

• Количества фаз питания;
• Метода соединения потребителей.

При однофазовом подключении применяется два провода:

• Фазный провод;
• Нулевой провод.

Для трехфазной сети типично наличие 3-х либо 4 проводников (подключение с заземленной нейтралью). При всем этом применяется две разных схемы включения:

Читайте также: Светодиодный дюралайт в деталях, схема подключения

• «Треугольник». Любая нагрузка подсоединяется с 2-мя примыкающими. Напряжение каждой фазы подводится к точкам соединения потребителей.
• «Звезда». Все три потребителя соединяются в одной точке. Ко вторым концам подключаются фазы питания. Это схема с изолированной нейтралью. В схеме с заземленной нейтралью точка соединения потребителей подключается к нулевому проводнику.

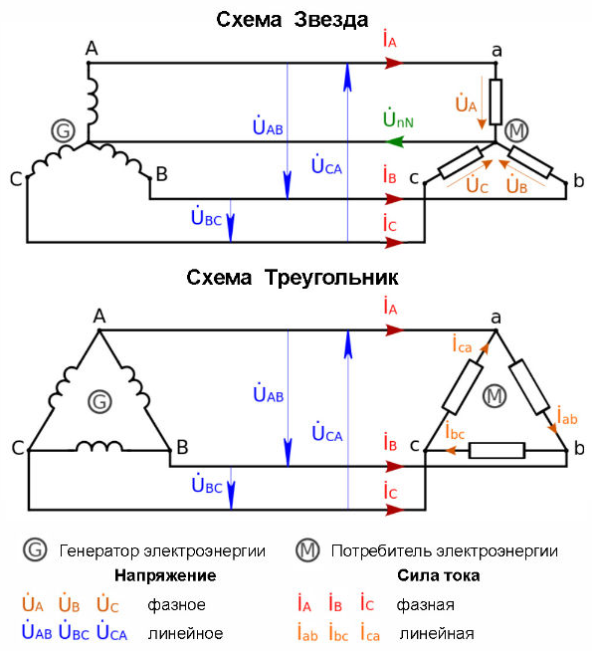

Соединение источника и потребителей

Трёхфазное либо однофазовое подключение

Зависимо от того, какой тип подключения применяют, определение потребляемой мощности делается по-разному.

Обучаемся просто считать потребляемую мощность электроприбора

В однофазовой сети потребляемая энергия считается по простейшей формуле:

где cosϕ – коэффициент мощности, характеризующий сдвиг фаз между током и напряжением в реактивной нагрузке.

Мощность 3 х фазной сети является суммой употребления по каждой фазе в отдельности. Формула мощности 3 х фазного тока имеет следующий вид:

Pобщ=Uа∙Iа∙cosϕа+ Ub∙Ib∙cosϕb+ Uc∙Ic∙cosϕc,

где U, I, cosϕ – напряжение, сила тока и коэффициент мощности в каждой фазе, соответственно.

К сведению. Видно, что в общем случае трехфазное соединение просит большее количество устройств учета.

Время от времени посчитать потребление энергии можно по облегченному варианту. При симметричном потреблении, к примеру, при подключении асинхронного мотора, токи употребления одинаковы, и формула воспринимает следующий вид:

где:

• Uф, Iф – фазные напряжение и ток;
• Uл, Iл – линейные напряжение и ток.

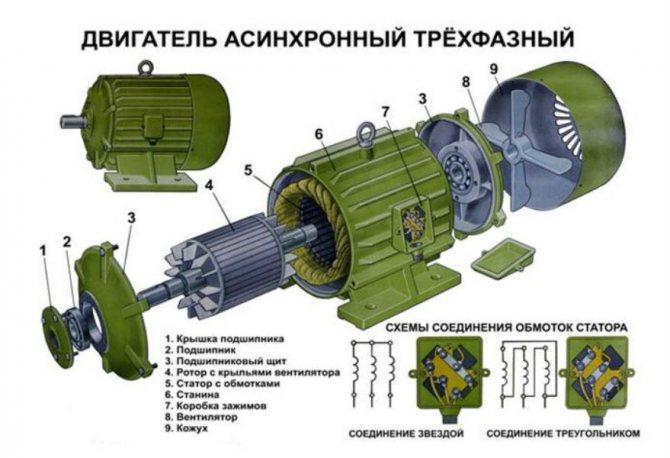

Асинхронный мотор

Избираем толщину

После того как вы обусловили мощность, можно подбирать толщину кабеля. Ниже мы приведем таблицу сечений проводов по мощности и току для традиционного медного провода, так как дюралевые для сотворения проводки сейчас уже не применяют.

Читайте также: ПУЭ 7. Правила устройства электроустановок. Издание 7

Внимание:

при выборе учитывайте, что большая часть русских производителей сберегает на материале, и кабель в 4 мм2 по сути возможно окажется практически в 2,5 мм2. Практика указывает, что схожая “экономия” может достигать 40%, потому непременно или сами перемеряйте поперечник кабеля, или приобретайте его с припасом.

Сейчас давайте разглядим пример расчета сечения провода по потребляемой мощности. Итак, у нас есть абстрактная кухня, мощность устройств на которой составляет 6 кВт. Умножаем эту цифру 6*0,8=4,8 кВт. В квартире применяется одна фаза, 220 вольт. Наиблежайшее значение (брать можно исключительно в плюс) – 5.5 кВт, другими словами кабель шириной 2,5 квадрата. На всякий случай мы имеет припас в 0,7 кВт, который “сглаживает” экономию производителей.

Также следует учесть, что если провод работает на пределе собственных способностей, то он стремительно греется. Из-за нагрева до 60-80 градусов наибольший ток понижается на 10-20 процентов, что ведет к перегрузке и недлинному замыканию. Потому для ответственных участков цепи следует использовать завышенный коэффициент, умножая значение не на 0,8, а на 1,2-1,3.

Верный расчет толщины кабеля – залог его долгой работы

В большинстве случаев для прокладки систем освещения используют медные конструкции шириной в 1,5 квадрата, для розеток – 2,5 квадрата, для массивных потребителей – 4 либо 6 квадрат (автоматы ставятся соответственно на 16, 25, 35 и 45А). Но такое внедрение подходит только для стандартных квартир либо домов, в каких нет массивных потребителей. Если у вас работает электрокотел, бойлер, духовой шкаф либо другие приборы, потребляющие больше 4 кВт, то нужно рассчитывать кабеля под каждый определенный случай, а не применять общие советы.

Приведенная выше таблица сечений кабеля по мощности и току употребляет граничные значения, потому если у вас получаются накладки расчетных цифр на энциклопедические, то пытайтесь брать кабель с припасом. Например, если б в нашей кухне была мощность в 7 кВт, то 7*0,8=5,6 кВт, что больше значения 5,5 для кабеля в 2,5 квадрата. Берите с припасом кабель на 4 квадрата либо разделите кухню на две зоны, подведя два кабеля 2,5 мм2.

Свойства трехфазной системы

Трехфазная система электропитания характеризуется несколькими значениями напряжения и тока. Все находится в зависимости от того, между какими точками схемы выполняются измерения:

• между фазным проводом и нейтралью – фазное напряжение Uф;
• между отдельными фазами – линейное Uл.

Соотношение между данными параметрами:

При симметричном рассредотачивании нагрузки токи во всех проводах равны. В четырехпроводной схеме (с заземленным нулем) ток в нулевом проводнике отсутствует, потому даже при обрыве нуля сеть продолжает нормально работать.

В этом случае, когда потребление энергии по фазам различается, в нейтральном проводе протекает некоторый ток. Полный обрыв нейтрального проводника вызывает перекос фаз, потому напряжение на проводах может поменяться в спектре от нуля до линейного.

Последствия роста сопротивления нейтрали

Реактивный нрав нагрузки учитывается коэффициентом мощности cosϕ. Эта величина пришла из теории всеохватывающих чисел, которые применяются, когда нужно высчитать характеристики цепей переменного тока. В случае активной нагрузки cosϕ=1, но, чем более реактивный нрав имеют потребители, тем больше коэффициент миниатюризируется, демонстрируя, как понижается настоящая мощность относительно полной.

Читайте также: Какие бывают повреждения в электроустановках и в чем их предпосылки?

Принципиально! Потому для правильного расчета и уменьшения нагрузки на генераторное оборудование в реактивных цепях устанавливают корректоры коэффициента мощности. Цепи с корректором приближают коэффициент cosϕ к единице.

Введение

Кабелем именуют провод, покрытый изоляцией, который служит для передачи электроэнергии от источника к потребителю. Нынешний рынок готов предложить покупателям огромное количество видов схожих проводов: дюралевых, медных, одножильных, многожильных, с одинарной и двойной изоляцией, с сечением от 0,35 мм2 до 25 мм2 и поболее. Но в большинстве случаев для подключения бытовых потребителей используют кабеля шириной от 0,5 до 6 “квадрат” – этого полностью довольно для питания хоть какой техники.

Традиционный кабель для проводки в квартире

Почему нужно подбирать изолированные проводники, а не брать 1-ый попавшийся? Все дело в том, что от толщины проводника зависит сила тока, которую он может выдержать. Например, допустимый ток для медных проводов шириной 1 мм составляет до 8 Ампер, дюралевого – до 6 ампер.

Почему бы просто не приобрести провод наибольшей толщины? Так как чем толще, тем дороже. К тому же толстый кабель необходимо кое-где прятать, вырезать под него штробу в потолке и стенках, делать отверстия в перегородках. Одним словом, нет никакого смысла переплачивать, ведь вы не будете ездить за хлебом на КАМАЗе.

Если вы выберете провод наименьшего поперечника, то он просто не выдерживает силу тока, проходящую через него, и начнет нагреваться. Это приводит к плавлению изоляции, недлинному замыканию и возгоранию. Потому никогда не следует спешить, выбирая высококачественный кабель для подключения всех устройств – поначалу задумайтесь, что конкретно будет работать на новейшей полосы, а потом уже выбирайте толщину и тип кабеля.

Пример расчёта мощностных характеристик

Расчёт электрической и акустической проводок

Более обычным примером может считаться расчет употребления энергии симметричной нагрузкой. Сколько будет потреблять электроэнергии трехфазный асинхронный мотор, присоединенный в сеть с линейным напряжением 380 В, и потребляющий ток 10 А по каждой фазе? Коэффициент мощности cosϕ=0.76. Тогда потребляемая мощность равна:

Более непростой расчет бытовой сети:

• Фазное напряжение – 220 В;
• Потребление по линиям – 10 А, 5 А, 2 А;
• 1-ые две фазы подключены к активной нагрузке (электрическая плита, чайник);
• 3-я нагружена на люминесцентные осветительные приборы с cosϕ=0,5.

Pобщ=Uа∙Iа∙cosϕа+ Ub∙Ib∙cosϕb+ Uc∙Ic∙cosϕc=220∙10+220∙5+220∙2∙0,5=3520 ВА.

Используя онлайн калькулятор расчетов, можно избавиться от большинства ошибок и уменьшить время вычислений. Нужна только верно ввести данные по текущим характеристикам

Почему реактивное сопротивление схемы оказывает влияние на мощность переменного тока

Синусоидальная гармоника напряжения, поступая на резистивное сопротивление, изменяет величину тока без его отличия на всеохватывающей плоскости.

Таковой ток совершает полезную работу с наименьшими энергопотерями, вырабатывая активную мощность. Частота колебания сигнала не оказывает на нее никакого воздействия.

Сопротивление конденсатора и индуктивности находится в зависимости от частоты гармоники. Его противодействие отклоняет направление тока на каждом из этих частей в различные стороны.

Такие процессы связаны с потерей части энергии на никчемные преобразования. На них расходуется мощность Q, которую именуют реактивной.Ее воздействие на полную мощность S и связь с активной P комфортно представлять графически прямоугольным треугольником.

Захотелось его нарисовать на фоне оборудования из нагромождений фарфора и металла, где пришлось поработать достаточно длительно.Отвлекся. Не судите за это строго.

Сравните его с размещенным мною ранее треугольником сопротивлений. Находите общие черты?

Ими являются геометрические пропорции фигуры, описывающие их формулы и угол φ, определяющий утраты полной мощности. Перехожу к их более подробному рассмотрению.

Измерение мощности ваттметром

Мощность употребления трехфазного тока определяют, используя ваттметры. Это может быть особый ваттметр, для 3-х фазной сети, или однофазовый, включенный по определенной схеме. Современные приборы учета электроэнергии нередко производятся по цифровой схемотехнике. Такие конструкции отличаются высочайшей точностью измерений, большенными способностями оперирования с входными и выходными данными.

Трехфазный цифровой ваттметр

Варианты измерений:

• Соединение «звезда» с нулевым проводником и симметричная нагрузка – измерительный устройство подключается к одной из линий, считанные показания множатся на три.
• Несимметричное потребление тока в соединении «звезда» – три ваттметра в цепи каждой фазы. Показания ваттметров суммируются;
• Неважно какая нагрузка и соединение «треугольник» – два ваттметра, присоединенных в цепь всех 2-ух нагрузок. Показания ваттметров также суммируются.

На практике всегда стараются выполнить нагрузку симметричной. Это, во-1-х, улучшает характеристики сети, во-2-х, упрощает учет электроэнергии.

Как считается мощность на 3х фазах

Здрасти !
Буду очень признателен, если подскажите как считается мощьность на 3х фазах, нужно заложить кабель , а какого сечения не знаю, общая нагрузка порядка 25 квт. на три фазы, если можно формулу .
Спасибо.
С почтением Вячеслав.

• Просмотр профиля
• Личное сообщение

07.11.2005 в 10:15

Активная мощность,потребляемая приемником от сети трехфазного тока,равна арифметической сумме активных мощностей отдельных фаз:
Р=Ра+Рв+Рс
При равномерной нагрузке мощность,потребляемая каждой фазой,
Рф=Uф*Iф*cos фи (не могу здесь написать значек фи)

• Просмотр профиля
• Личное сообщение

Регистрация: 29.10.2005 Москва Сообщений: 321
07.11.2005 в 12:40

Ток для вас необходимо посчитать? что бы сечение проводников по допустимым токам опрделить.
тогда.
Ток (А) = мощность (кВт) / 0.66

• Просмотр профиля
• Личное сообщение

Регистрация: 29.10.2005 Москва Сообщений: 558
07.11.2005 в 16:17

Попалась мне малая программа, рекомендую. Простенько и со вкусом.

• Просмотр профиля
• Личное сообщение

15.11.2005 в 00:58

Ток через ноль может превосходить макс. фазный ток. Будьте аккуратны!
Будет провод повсевременно отгорать. Возьмите с огромным припасом. медь квадратов 25)). Ато позже начнутся всякие там непредвиденныеувеличения мощностей. В притык точно не резон расчитывать

• Просмотр профиля
• Личное сообщение

15.11.2005 в 08:39

xXx написал :
Ток через ноль может превосходить макс. фазный ток. Будьте аккуратны!
Будет провод повсевременно отгорать. Возьмите с огромным припасом. медь квадратов 25)). Ато позже начнутся всякие там непредвиденныеувеличения мощностей. В притык точно не резон расчитывать

Извините, естественно, может, я ТОЭ и подзабыл, а откуда ж возьмется "излишний" ток в нуле?

• Просмотр профиля
• Личное сообщение

Регистрация: 29.10.2005 Москва Сообщений: 186
15.11.2005 в 10:34

Ну если нагрузка нелинейная, либо если на различных фазах тип нагрузки различный (на одной — индуктивная, на другой — емкостная), то ток в нулевом проводнике может превысить наибольший фазный ток. Хотя ПУЭ гласит, что до 16 мм2 сечение нулевого проводника нужно брать равным сечению фазных, далее сечение нулевого может быть меньше.

• Просмотр профиля
• Личное сообщение

15.11.2005 в 10:59

• Просмотр профиля
• Личное сообщение

Регистрация: 23.11.2005 Москва Сообщений: 620
23.11.2005 в 15:17

SM-191 написал :
Здрасти !
Буду очень признателен, если подскажите как считается мощьность на 3х фазах, нужно заложить кабель , а какого сечения не знаю, общая нагрузка порядка 25 квт. на три фазы, если можно формулу .
Спасибо.
С почтением Вячеслав.

1. Мощность на 3-х фазах считают так- 1,73*380*ток*cos fi.
   cos fi для вашего варианта 0,95.
   Но для дома мощность считают так для розеток по комнатам 0,03*площадь, потом просуммировать, для освещения- 0,025*площадь и сложить с предшествующим, для кухонного оборудования 4.5 кВт, ну стиралка 2.2 кВт, холодильник-0,3 кВт. По первым формулам-результат-киловатты.
   После сложения получится суммарная мощность употребления.
   Дальше — задаются падением напряжения для дома менее 4%.
   Считают сечение по формуле М*Длина кабеля*100000/(380^2*4*0,95), где М- мощность расчитанная выше. Это если утверждается проект. Если нет- то можно прикинуть мощность, посичитать ток и исходя из соотношения 27А-2,5 кв.мм посчитать свое сечение. Его сходу избрать с припасом 20% и взять по таблице наиблежайшее большее сечение.

• Просмотр профиля
• Личное сообщение

Регистрация: 23.11.2005 Москва Сообщений: 620
23.11.2005 в 15:23

Жэка написал :
Извините, естественно, может, я ТОЭ и подзабыл, а откуда ж возьмется "излишний" ток в нуле?

Жэка, вот в чем дело, ток в нуле равен 0, тока в этом случае, если нагрузка симметрированна, а где такое было? И когда?
Отсюда возникновение тока в нуле. Потому ПУЭ просит, дабы сечение нулевого проводника приравнивалось фазному. А современные телеки, компы и т.д. вообщем явялют из себя нелинейную нагрузку и в нуле возникают к тому же 3 и 5 гармоники напряжения, что вызывает перегрев кабелей, и перегрузку трансформаторов.

• Просмотр профиля
• Личное сообщение

24.11.2005 в 14:34

kotofey написал :
Жэка, вот в чем дело, ток в нуле равен 0, тока в этом случае, если нагрузка симметрированна, а где такое было? И когда?
Отсюда возникновение тока в нуле. Потому ПУЭ просит, дабы сечение нулевого проводника приравнивалось фазному. А современные телеки, компы и т.д. вообщем явялют из себя нелинейную нагрузку и в нуле возникают к тому же 3 и 5 гармоники напряжения, что вызывает перегрев кабелей, и перегрузку трансформаторов.

Ну я-то спрашивал не о том, откуда ток в нуле возьмется, а почему он может быть больше тока, протекающего по хоть какой из фаз.
В принципе, DrTurbo мне на этот вопрос уже ответил.

• Просмотр профиля
• Личное сообщение

Регистрация: 23.11.2005 Москва Сообщений: 620
25.11.2005 в 09:50

1. Мощность на 3-х фазах считают так- 1,73*380*ток*cos fi.
   cos fi для вашего варианта 0,95.
   Но для дома мощность считают так для розеток по комнатам 0,03*площадь, потом просуммировать, для освещения- 0,025*площадь и сложить с предшествующим, для кухонного оборудования 4.5 кВт, ну стиралка 2.2 кВт, холодильник-0,3 кВт. По первым формулам-результат-киловатты.
   После сложения получится суммарная мощность употребления.
   Дальше — задаются падением напряжения для дома менее 4%.
   Считают сечение по формуле М*Длина кабеля*100000/(380^2*4*0,95), где М- мощность расчитанная выше. Это если утверждается проект. Если нет- то можно прикинуть мощность, посичитать ток и исходя из соотношения 27А-2,5 кв.мм посчитать свое сечение. Его сходу избрать с припасом 20% и взять по таблице наиблежайшее большее сечение.

Кстати, при расчетах применяют установленную и расчетную мощности, так что вопрос как посчитать-не полностью конкретен. Установленная мощность-сумма всех мощностей по ВСЕМ фазам, списанная с шильдиков устройств либо взятая из паспортов, а расчетная- мощность с учетом средневзвешенного значчения косинуса фи(cos fi) и понижающих коэффициентов. Если необходимо то могу более тщательно поведать о расчете

• Просмотр профиля
• Личное сообщение

Регистрация: 01.12.2005 Киев Сообщений: 140
08.12.2005 в 15:16

pzotov написал :

Попалась мне малая программа, рекомендую. Простенько и со вкусом.

Подобная программка, но с преимуществами:
1 — не .ехе файл, а обыденный .html, т.е. нет угрозы инфецирования вирусом либо трояна
2 — открытый код, который по мере надобности/неоднозначности/колебании в результатах можно проверить
3 — больше выходной инфы, больше способности оценить итог
4 — в программке, в отличие от первой ссылки, связаны утраты в процентах, вольтах и выходное напряжение
5 — учитывается вариант с огромным количеством нагруженных проводников
6 — есть возможность каскадного расчета последовательных линий
7 — не надо расчитывать припас "в уме"
8 — учитывается косинус(фи) нагрузки

С почтением Взводатор.

• Просмотр профиля
• Личное сообщение

Регистрация: 23.11.2005 Москва Сообщений: 620
09.12.2005 в 15:17

Замечу, что при схожих расчетах применяется не протсо значение косинуса фи, а средневзвешенное значение. далее- утраты в процентах на свет и силовое оборудование тоже задаются различные

• Просмотр профиля
• Личное сообщение

14.12.2005 в 12:52

kotofey написал :
Кстати, при расчетах применяют установленную и расчетную мощности, так что вопрос как посчитать-не полностью конкретен. Установленная мощность-сумма всех мощностей по ВСЕМ фазам, списанная с шильдиков устройств либо взятая из паспортов, а расчетная- мощность с учетом средневзвешенного значчения косинуса фи(cos fi) и понижающих коэффициентов. Если необходимо то могу более тщательно поведать о расчете

Почетаемый kotofey!
Поведайте пожалуйста более тщательно о расчете. ТОЭ незначительно подзабылось, а нужно вспомнить (расчитать мне необходимо городскую поликлинику в 5 этажей). С почтением. Можно мне на мыло (чтобы людей не отвлекать).

• Просмотр профиля
• Личное сообщение

Регистрация: 23.11.2005 Москва Сообщений: 620
14.12.2005 в 12:55

пустота написал :
Почетаемый kotofey!
Поведайте пожалуйста более тщательно о расчете. ТОЭ мало подзабылось, а нужно вспомнить (расчитать мне необходимо городскую поликлинику в 5 этажей). С почтением. Можно мне на мыло (чтобы людей не отвлекать).

Здеся не ТОЭ необходимо, а нормативные документы. Поликлиники не считал, но не думаю, что очень сильно трудно будет- ICQ 28163663. Для начала установки связи.

• Просмотр профиля
• Личное сообщение

Регистрация: 29.10.2005 Москва Сообщений: 558
14.12.2005 в 13:02

Почетаемый ПУСТОТА,
Расчитать как Вы гласите поликлинику на 5 этажей естественно можно, при приложении определенных усилий и времени, но это уже проект, который должен пройти массу бюрократических процедур согласования.
И для начала необходимо владеть лицензией на право проведения схожих работ. Без оной хоть какое самое блестящее решение даже не будут читать.

• Просмотр профиля
• Личное сообщение

Регистрация: 23.11.2005 Москва Сообщений: 620
14.12.2005 в 13:04

pzotov написал :
Почетаемый ПУСТОТА,
Расчитать как Вы гласите поликлинику на 5 этажей естественно можно, при приложении определенных усилий и времени, но это уже проект, который должен пройти массу бюрократических процедур согласования.
И для начала необходимо владеть лицензией на право проведения схожих работ. Без оной хоть какое самое блестящее решение даже не будут читать.

Гы, спасибо за дополнение, я был должен сам начать конкретно с этих слов.
Да расчет здеся не простой-факт.

• Просмотр профиля
• Личное сообщение

18.12.2005 в 20:27

1. Мощность на 3-х фазах считают так- 1,73*380*ток*cos fi.
   cos fi для вашего варианта 0,95.
   Но для дома мощность считают так для розеток по комнатам 0,03*площадь, потом просуммировать, для освещения- 0,025*площадь и сложить с предшествующим, для кухонного оборудования 4.5 кВт, ну стиралка 2.2 кВт, холодильник-0,3 кВт. По первым формулам-результат-киловатты.
   После сложения получится суммарная мощность употребления.
   Дальше — задаются падением напряжения для дома менее 4%.
   Считают сечение по формуле М*Длина кабеля*100000/(380^2*4*0,95), где М- мощность расчитанная выше. Это если утверждается проект. Если нет- то можно прикинуть мощность, посичитать ток и исходя из соотношения 27А-2,5 кв.мм посчитать свое сечение. Его сходу избрать с припасом 20% и взять по таблице наиблежайшее большее сечение.

Из какого НТД вы взяли что розетки нужно считать 0,03* на площадь, освещение- 0,25*площадь? СП-31-01, одна розетка в домах -100 Вт (более 100 роз. — 60 Вт ). Освещение необходимо считать по факту. Для этого необходимо выполнить расчёт освещённости и избрать нужное количество и мощность осветительных приборов. Зачем брать припас 20? Сечение выбирается по таблицам по продолжительно допустимым токовым нагрузкам проводников, с учётом утрат напряжения. Для этого как вы написали необходимо найти расчётный ток. У кабелей тоже есть свои время-токовые свойства, тоесть припас по перегрузке как и в автоматах там заложен.

• Просмотр профиля
• Личное сообщение

Регистрация: 27.06.2013 Санкт-Петербург Сообщений: 14
27.06.2013 в 12:57

Хорошего времени суток!
Почетаемые форумчане, ситуация не из наилучших. А конкретно: есть объект (хладокомбинат). Задачка — посчитать нагрузки. Объект старенькый, о модернизации никто не слыхивал. Отношение к электрохозяйству на объекте распи. безответственное. Никакой документации на электроприемники, электроустановки естественно нет. Где какие потребители тоже никто не знает. Схема электроснабжения не соответствует фактическому состоянию. Бирки на кабелях издавна устарели. Все держится на главном энергетике, который все держит в голове. Человек в возрасте старенькой закалки, потому думаю ему можно веровать) Из начальных данных есть только измеренные токи (замеры проводились в ГРЩ на фидерах). Вобщем-то, вычислить нагрузку с мегаточностью задачи не стоит. Другими словами, если я посчитаю мощность по току на фидере, который питает 4 компрессора (ЭД порядка 70 кВт каждый), то это будет нормально. Но это для них. Я только не так давно закончил ВТУЗ. И пока еще не привык к таким упрощениям, и привыкать не желаю. Мощность-то я им посчитаю, но себе желаю разобраться. Допустим, мощность по току на фидерах, питающих различные ЩО, ЩС и ШС без реактивной нагрузки и т.п. я посчитаю. Но что делать с мощностью тех же компрессоров, лифтов, потребителей, которые имеют реактивную нагрузку? Какой брать косинус фи? Как с этим разобраться? Из данных, повторюсь, только измеренный ток. ЭД на фидерах однообразные. Т.е. на одном движки одной мощности, на другом — другой. В универе-то все очень просто было.
