Поначалу необходимо убедиться в способности подключить мотор на напряжение 220 вольт. Проще всего это узнать исследовав табличку на статоре. Самые распространенные движки 220/380, при этом для каждого напряжения обмотки подключаются в один из 2-ух вариантов.
Шильдик мотора 0.37 кВт.
Шильдик мотора 0.37 кВт.
обмотки собраны в звезду
обмотки собраны в звезду
обмотки собраны в треугольник
обмотки собраны в треугольник
Для 220 собираем обмотки в треугольник и здесь имеется особенность — напряжение на шильдике обозначено для трехфазных 220 вольт т.е. около 127 вольт в каждой фазе, а между 2-мя фазами будет 220, что как раз отмечено на табличке мотора. Для подключения к обыкновенной однофазовой сети 220 вольт существую "фазосдвигающие" конденсаторы, которые делятся на пусковые и рабочие. Мне они больше напоминают "костыль" для имитации трехфазного питания, но полностью работоспособны, смотрятся вот так:
Гораздо меньше рабочие (на 450V.), большой пусковой (на 300V). Производитель FUJI.
Гораздо меньше рабочие (на 450V.), большой пусковой (на 300V). Производитель FUJI.

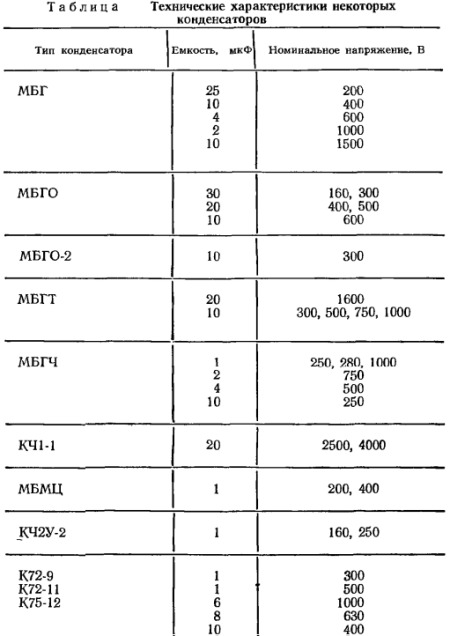

В чем разница между пусковыми и рабочими.
- По роли конденсаторов: рабочий всегда подключен и работает с движком, а пусковой подключается на время старта, дальше отключается.
- По напряжению: рабочие рассчитаны на 400-450 вольт переменного тока, пусковые 300-350. Полярность не указывается.
- По цены: 1 мкф емкости рабочего будет стоить еще выше 1 мкф пускового.
- По взаимозаменяемости: рабочий как пусковой применять может быть, но непременно предусматривается метод его разряда после отключения (как и с пусковым). Пусковой как рабочий не применяется, на них производители прямо указываю MOTOR STARTING.
Как рассчитывается.
Есть обычной метод расчета рабочего конденсатора : на каждые 100 ватт мощности мотора берется 7 мкф. К примеру для мотора 0.37 кВт, что на рисунке, будет так: 3.7*7 = 25.9 мкф.
И поболее четкий по формуле: к*Iф/U, где:
- к-специальный коэффициент, для треугольника 4800, для звезды 2800;
- Iф — фазный ток статора, совпадает с отмеченным для звезды на табличке мотора. (хотя казалось более разумно применять ток обозначенный для определенного соединения обмоток и напряжения, но нет, нужен конкретно фазный ток, он совпадает номинальным (линейным), обозначенным для звезды)
- U-напряжение сети т.е. 220 вольт
Попробуем расчет по формуле: 4800*1.182/220 = 25,78 мкф, практически тоже самое, что по облегченной.
Для пускового емкость берется в 1-3 раза больше рабочего, все находится в зависимости от критерий старта, чем тяжелее тем больше емкость.
Как подключается.

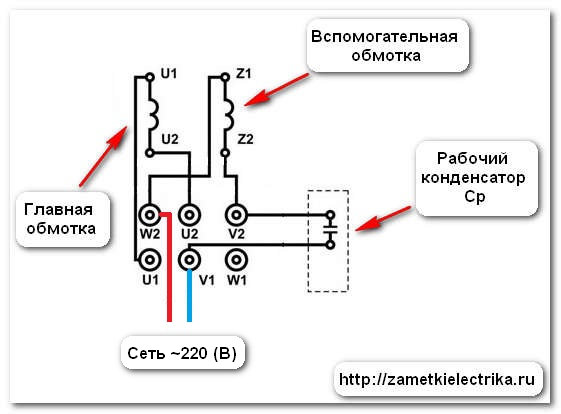

Подключение рабочего конденсатора делается так, провода по которым пойдет фаза и ноль идут на прямую к клеммам обмоток и с любого из них берется перемычка на конденсатор, с конденсатора на оставшуюся свободную клемму обмоток, смотрится как-то так:

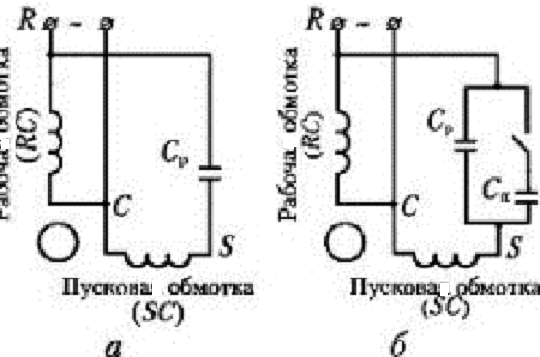

Если старт будет тяжкий параллельно рабочему подключают пусковой через выключатель:
Выключатель (4) на картинке это не автомат, а выключатель нагрузки, на самом деле обычный переключатель в корпусе автоматического выключатель. Изготавливают на различный ток.
Лампа (5) это светодиодная индикационная лампа СКЛ, должна быть на 380 вольт, (думаю можно поменять резистором 500 кОм — 1 Мом) разряжает конденсатор после выключения тумблера. Если не разряжать он длительное время, если не нескончаемо, сохранять заряд, даже после выключения.
Как воспользоваться : перед пуском мотора включаем переключатель пускового конденсатора, как мотор запущен — выключаем. После окончания подачи питания можно снова включить переключатель для наилучшего разряда конденсатора (заряд пойдет в мотор, может быть он провернется) и подготовки к следующему запуску.
"Подводные камешки" с которыми столкнулся.
1-ый камень основной и связан с расчетом рабочей емкости конденсатора. Формулы выше обще известны, но не универсальны. Вероятнее всего рассчитывают емкость для на сто процентов нагруженного мотора, а ведь не ясно на сто процентов ли он нагружен? Вот вам наглядный пример подключаю рассчитанный конденсатор 25 мкф к движку 0.37 кВт:
Обмазал мотор устройствами. Характеристики при 25 мкф конденсаторе. Вес груза 1.1 кг.
Потребление тока из сети.
измерение напряжения
Обмазал мотор устройствами. Характеристики при 25 мкф конденсаторе. Вес груза 1.1 кг.
Самое огромное напряжение между перемычками вышло 250 V, что больше погрешности в 10% от номинального (таковой предел указывают к примеру IEK для собственных моторов). Самое главное ток по одной из линий составил 2,253 А и это уже выше номинального., по другим 1.4 А и 1.6 А. Из сети потреблялось 1,135 — 1,3 А.
Удивительно! Потребление из сети меньше чем в линиях, думаю конденсатор отчасти компенсирует/потребляет реактивную мощность мотора, но это как говорится не точно.
Характеристики при 16 мкф конденсаторе
Наибольшее измеренное напряжение.
Характеристики при 16 мкф конденсаторе
Понижаю емкость до 16 микрофарад, ток в той-же полосы становится 2 А, по другим 1,3 А и 1,3 А. Потребление из сети стало выше 1,4 — 1,542 А. Наибольший ток не ушел за номинал, самое огромное измеренное напряжение 233 V — укладывается в погрешность.
Таковой перекос употребления в обоих случаях, связан с тем, что мотор слабо нагружен, если прирастить нагрузку наибольший ток, измеренный на полосы, будет понижаться, а на других линиях расти. Вроде бы "перетекать" в другие "фазы" т.е. лучше распределяться. Потребление мощности из сети при всем этом растет.
2-ой камень это вибрация электродвигателя, она еще выше чем если запитывать от стандартных 3-х фаз либо 3-х фаз преобразователя частоты. Даже при практически одинаковом потреблении в линиях и напряжениях между перемычками, чего довольно тяжело достигнуть, мотор больше "дрожит".
Заключение : при недогруженном движке следует уменьшать емкость рабочего конденсатора. Расчеты дают отправную точку, дальше необходимо корректировать емкость. Напряжение между перемычками не должно уходить за границы ± 10% от номинального. Ток лучше определять в линиях, как при питании от 3-х фаз, он не должен превосходить номинальный и чем разница между линиями меньше — тем лучше. Мотор не должен перенагреваться.
