Нынешняя тема — про разводку веба через розетку (220V) по электрической сети при помощи технологии Homeplug AV и работающие с ней PowerLine адаптеры. Она будет увлекательна тем, кому лень длительно разбираться во всех тонкостях опции Wi-Fi роутера либо тянуть кабели через всю квартиру. Но при всем этом очень желает подключить веб более, чем к одному компу в квартире — к ноутбуку, телеку либо телефону/планшету. И я вас желаю порадовать — такая возможность есть! И воспользуемся мы для воплощения в жизнь нашей идеи обыкновенной разводкой электросети по вашему дому — передача веба и WiFi будет там, где есть электрическая розетка 220 V.

О технологии HomePlug AV и адаптеры PowerLine

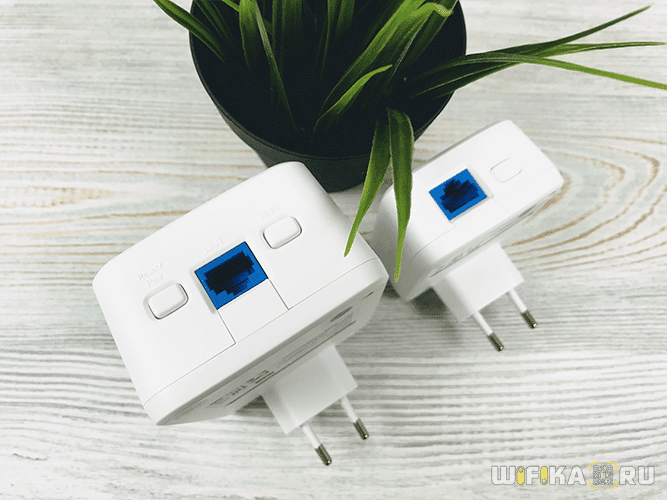

Провести веб через розетку 220 Вольт позволяет особое устройство эталона HomePlug — так именуемый, PowerLine адаптер (я использовал набор от конторы Tenda). А поточнее несколько таких устройств — по одному на каждый компьютер. Смотрится он как маленькая коробка с вилкой — наподобие зарядки от мобильного — и имеющая сетевой разъем RJ-45 под витую пару.

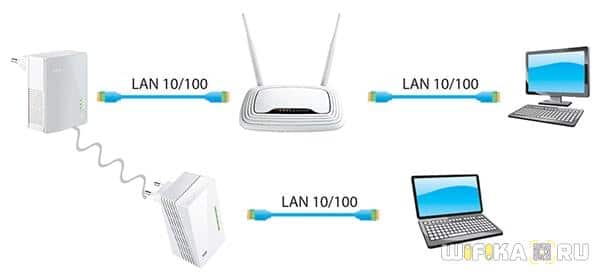

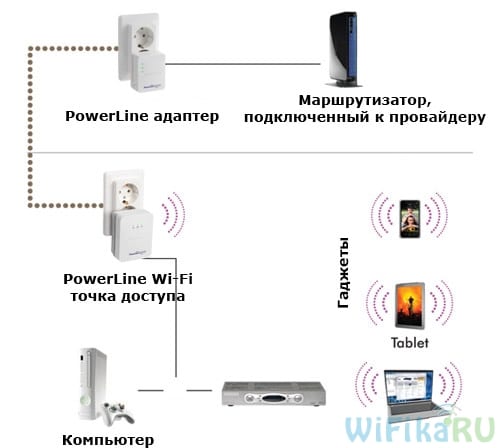

Схема работы сети до бесчинства ординарна. Вы покупаете несколько HomePlug адаптеров — столько, сколько для вас необходимо прицепить компов. Вставляете в какой-то из них патчкорд, соединяя с роутером, настроенным на веб провайдера. И втыкаете его в розетку — отсюда и название технологии («PowerLine» значит в переводе «проводка»).

В примыкающем помещении вы вставляете вточности такой же PowerLine адаптер и подключаете его так же витой парой к другому компютеру — все, веб через розетку 220 В проведен. Другие характеристики локальной сети (IP, шлюз и т.д. и т.п.) настраиваются точь-в-точь как если б вы тянули стандартным методом сетевой кабель.

Как передать веб через розетку 220V?

Эталон HomePlug, лежащий в базе описываемой локальной сети через PowerLine, характеризуется преобразованием поступающих через сетевой порт Ethernet данных в частотный сигнал, который транслируется через розетку 220 Вольт в электрическую сеть. В другой комнате таковой же адаптер, присоединенный в розетку, получает уже не незапятнанные 220 вольт, а комбинированный сигнал с передаваемыми пакетами данных. Остается только распознать этот частотный сигнал, преобразовывать его и вывести на сетевой Ethernet-порт, откуда они поступают в другой ПК, либо по WiFi.

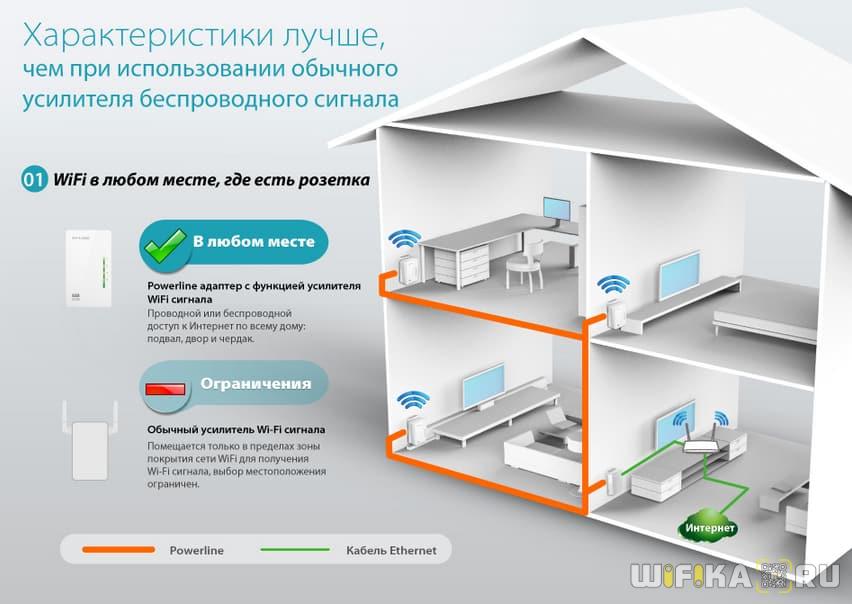

Таковой тип подключения намного стабильнее, чем при использовании обыденного WiFi повторителя, так как помехи малые и качество сигнала практически не падает.

Плюсы и минусы раздачи веба через электрическую сеть

Невзирая на огромное удобство схожей разводки веба по дому, у него технологии PowerLine несколько недочетов:

Сеть работает исключительно в границах 1 счетчика и исключительно в однофазовой электросети, хотя для нее довольно всего 2 проводов (фаза и ноль)
Поддерживаемая дальность — около 300 метров, но зависимо от удаленности сигнал принимается ужаснее
При работе массивных бытовых устройствах вероятны помехи в работе.

И последнее условие, которое само по себе очевидно, это в доме должна быть настроенная локальная сеть через маршрутизатор.

Адаптеры PowerLine с поддержкой Wi-Fi

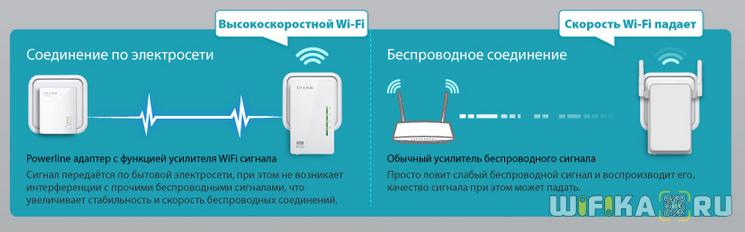

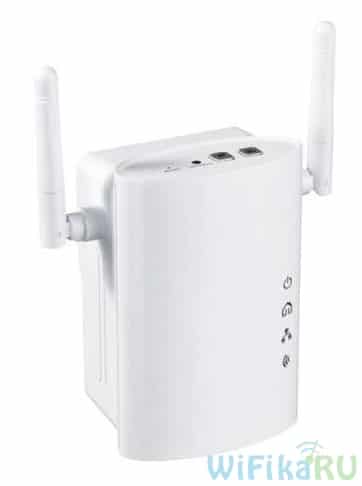

Но это еще не все плюсы технологии HomePlug. К примеру, есть PowerLine адаптеры с поддержкой сети WiFi. Другими словами вставив его в розетку 220, можно вывести веб через электрическую розетку не только лишь по кабелю, но и беспроводным методом. А означает можно будет к нему подключиться с любого устройства, поддерживающего WiFi, без покупки отдельного оборудования для ретрансляции беспроводного сигнала.

Потому я рекомендую не поскупиться и сходу приобрести несколько таких адаптеров с уже интегрированным WiFi — благо, в стоимости они не намного отличаются от обычных кабельных HomePlug адаптеров. Снаружи их можно распознать по наличию соответствующей антенны, хотя ее может и не быть — нужно глядеть описание на коробке либо в аннотации.

Минусы передачи веба через электрические розетки 220 Вольт

К сожаленью, у способа ретрансляции веб сигнала через электрическую сеть 220V есть свои недочеты.

Во-1-х, работающие электроприборы могут создавать значимые помехи из-за которых будет падать качество связи и скорость. Общая же пропускная способность построенной на HomePlug-адаптерах сети делится между всеми клиентами, а означает чем больше компов, тем также ниже скорость и надежность.
Во-2-х, дальность деяния сети через розетки ограничена 200 метрами и сильно находится в зависимости от свойства проводки. Если метраж большая часть из нас полностью устроит, то проводка в старенькых домах без ремонта оставляет вожделеть наилучшего. Но и даже если вы живете в новеньком доме, ликовать рано.

В современных квартирах часто электролиния имеет трехфазовую структуру, проще говоря, в квартире работает не одна, а сходу три электросети. В таком случае для воплощения веба через розетку нужно в электрощит, который размещен на лестничной клеточке, установить устройство фазового сопряжения. Но эта неувязка полностью решается вызовом спеца из домоуправления.

Говоря обычным языком, идеальнее всего подключать данные устройства в сопряженные, параллельно присоединенные розетки.

Ваше мировоззрение — WiFi вредоносен?
Показать результаты
Проголосовало: 36061

Невзирая на описанные недочеты, испытать стоит. Тем паче что настройка Powerline через розетку 220 очень ординарна и дозволит организовать локальную сеть на очень солидное расстояние. Если при построении локальной сети в личном доме приходится применять несколько ретрансляторов и антенн для стабилизации Wi-Fi сигнала, либо сверлить перекрытия и тянуть 10-ки метров кабелей, то тут для расширения довольно только приобрести дополнительный адаптер.

Ожидания технологии PowerLine тоже очень заманчивы, ведь данным методом можно соединить всю домашнюю технику в одну умную систему с единым центром управления на вашем компьютере.

Как настроить HomePlug PowerLine адаптеры через розетку?

Поглядим, как настроить адаптеры PowerLine на раздачу веба по электрической сети.

1-ый адаптер вставляем в электрическую розетку 220 В

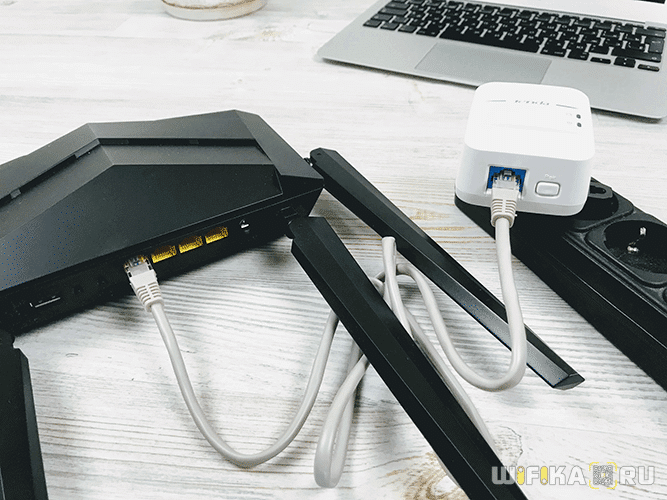

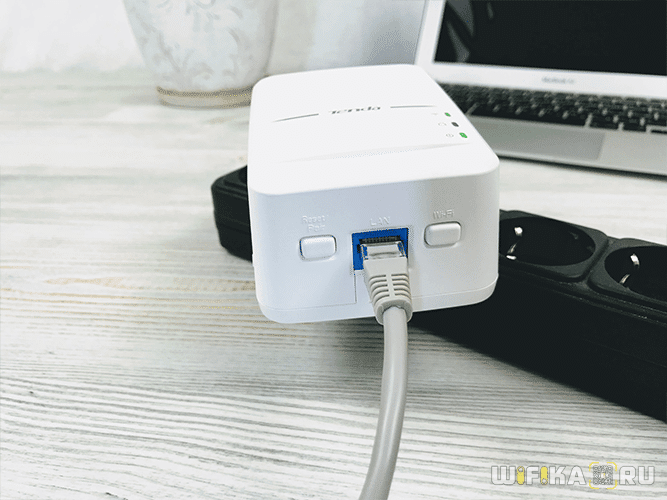

Подключаем в его порт Ethernet сетевой кабель, а другим концом — к роутеру в порт LAN
Последующие адаптеры вставляем в другие розетки в различных комнатах и соединяем с компьютерами, на которые нужно настроить передачу веба.

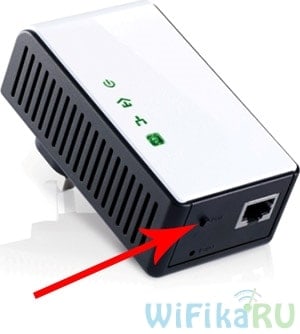

После соединения кабелей и вставки устройств в розетки находим на их корпусах кнопки «SYNC» либо «PAIR».

По очереди на всех адаптерах жмем на кнопки, и они автоматом сконнектятся между собой и начнут обмениваться информацией. При успешном подключении друг к другу на корпусе кроме иных индикаторов должен загореться светодиод в виде «домика». Также при правильной работе должны пылать индикаторы «Power», «Сеть» и «WiFi» (при наличии беспроводного модуля).

Как я уже рассказывал, все другие опции, нужные для работы машин в локальной сети, выполняются в маршрутизаторах и самих компютерах. Но необходимо учитывать, какие IP адреса имеются у данных адаптеров по дефлоту, дабы иметь возможность попасть в их панель конфигурации. Эти данные указаны в большинстве случаев на наклейке на корпусе адаптеров.

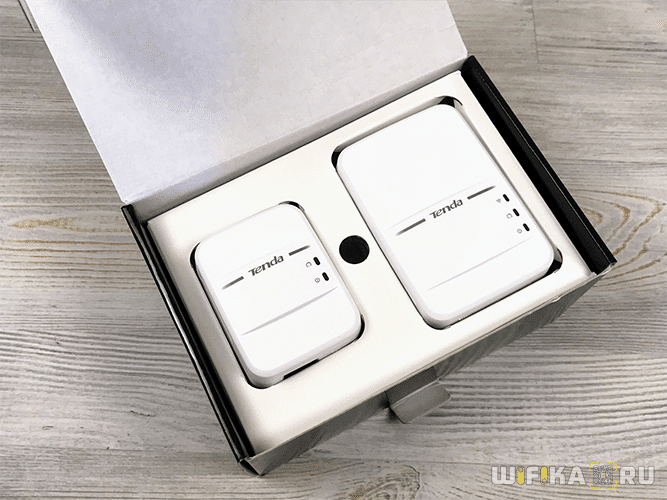

Приведу пример — PowerLine адаптеры компании Tenda, которые заполучил я, имеют IP 192.168.0.254. Соответственно, вся сеть обязана иметь таковой вид — у роутера внутренний IP 192.168.0.1, а у других компов адреса вида 192.168.0.XXX, где «XXX» число от 2 до 253. Если у вас работает на маршрутизаторе DHCP-клиент, раздающий ip-адресы автоматом, то означает просто поменяйте адресок роутера на вышеуказанный.

Тут также встает вопрос безопасности — ведь приобретя адаптер этой же конторы хоть какой сосед, который каким-то образом связан с вашей разводкой электросети, сумеет на халяву воспользоваться вашим вебом. Но и это не неувязка — для обеспечения наибольшей защиты в комплекте идет особая утилита на CD, при помощи которой можно с 1-го ПК держать под контролем все присоединенные к розеткам устройства. Поглядим на одну из таких программ от компании TP-Link.

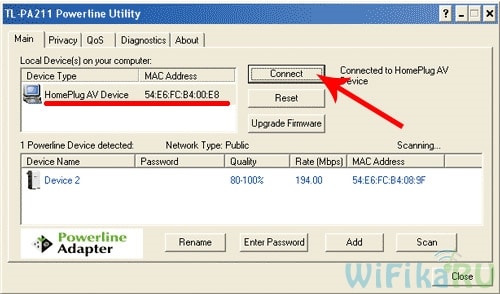

После установки в основном окне мы увидим MAC адресок того адаптера, к которому данный компьютер подключен. Кликаем по нему и нажимаем кнопку «Connect».

При успешном подключении появится надпись «Connected on High Speed» и начнется сканирование всей сети, а обнаруженные адаптеры отобразятся в перечне ниже. Направьте внимание на пустое поле пароля («Password»). Кликните по строке, нажмите на кнопку «Enter Password» и задайте вручную уникальный ключ, обозначенный на наклейке, помещенной на деньке корпуса адаптера.

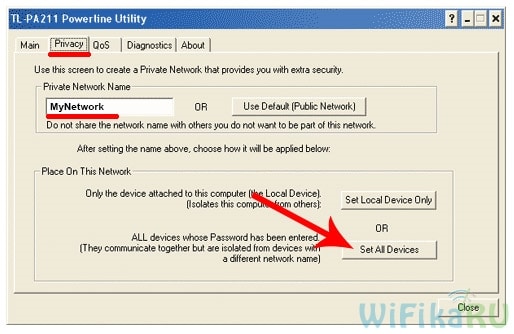

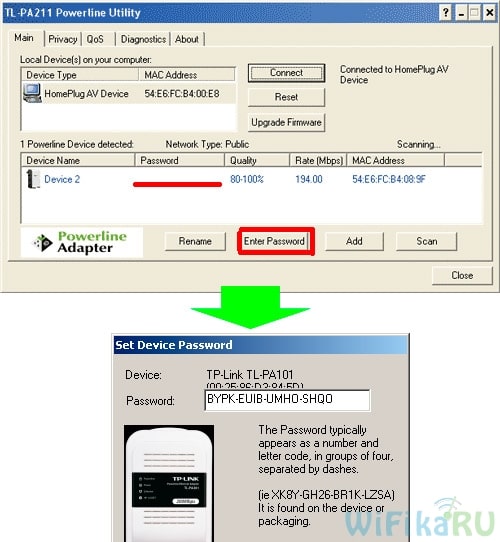

Проделываем то же самое со всеми устройствами из перечня, после этого перебегаем во вкладку «Privacy» — конкретно здесь настраивается безопасность. по дефлоту вся сеть является открытой, другими словами сосед может в нее просто вклиниться. Но мы можем выполнить ее приватной. Для этого нужно задать свое уникальное название в поле «Private Network Name», дабы активировать протокол шифрования DES. Дальше жмем кнопку «Set All Devices», дабы добавить в нее все имеющиеся в локалке компы.

Вот и все — сейчас кто бы ни попробовал к для вас вклиниться, у него это не получится.
На этом сейчас все — пробуйте, делитесь своим опытом в комментах.

Видео, как работает веб через розетку 220 при помощи PowerLine

Для наглядности поглядите обзор продукта одной компании, производящих такие адаптеры — к слову, их делают все конторы, специализирующиеся созданием сетевого оборудования, так что выбор за вами.

Решаем делему с низким напряжением в сети 220V (обновлено!).

Приамбула: сварочник на даче то варит как юный, то не вытягивает 50А и вырубается + насос в колодце время от времени может работать днями, "недобирая" немножко давления.

Вобщем допер я промерять напряжение. Результат -180 вольт. Низкое напряжение в сети. Нужно увеличивать до 220.
Полез в веб исткать стабилизатор под сварочник и натолкнулся на таковой вот способ решения проблемки.

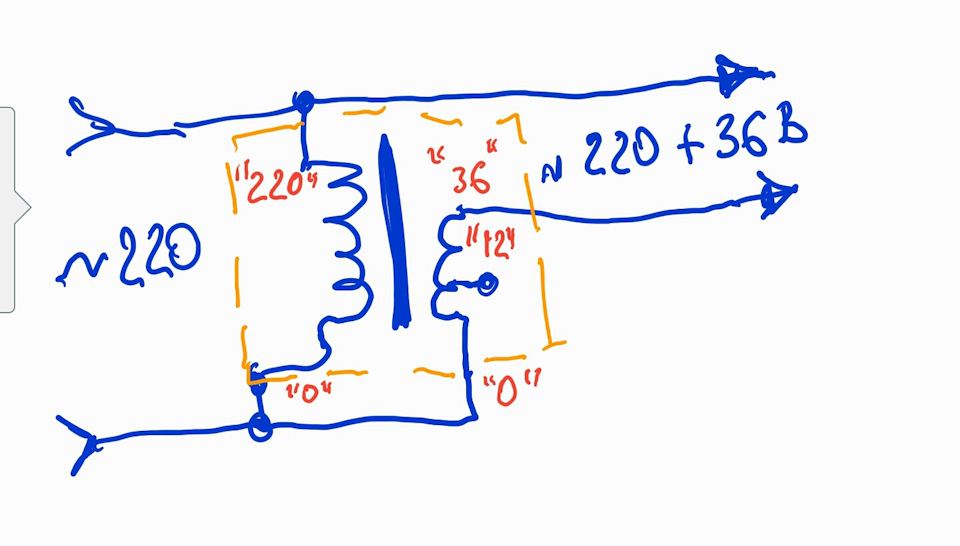

схема исправлена

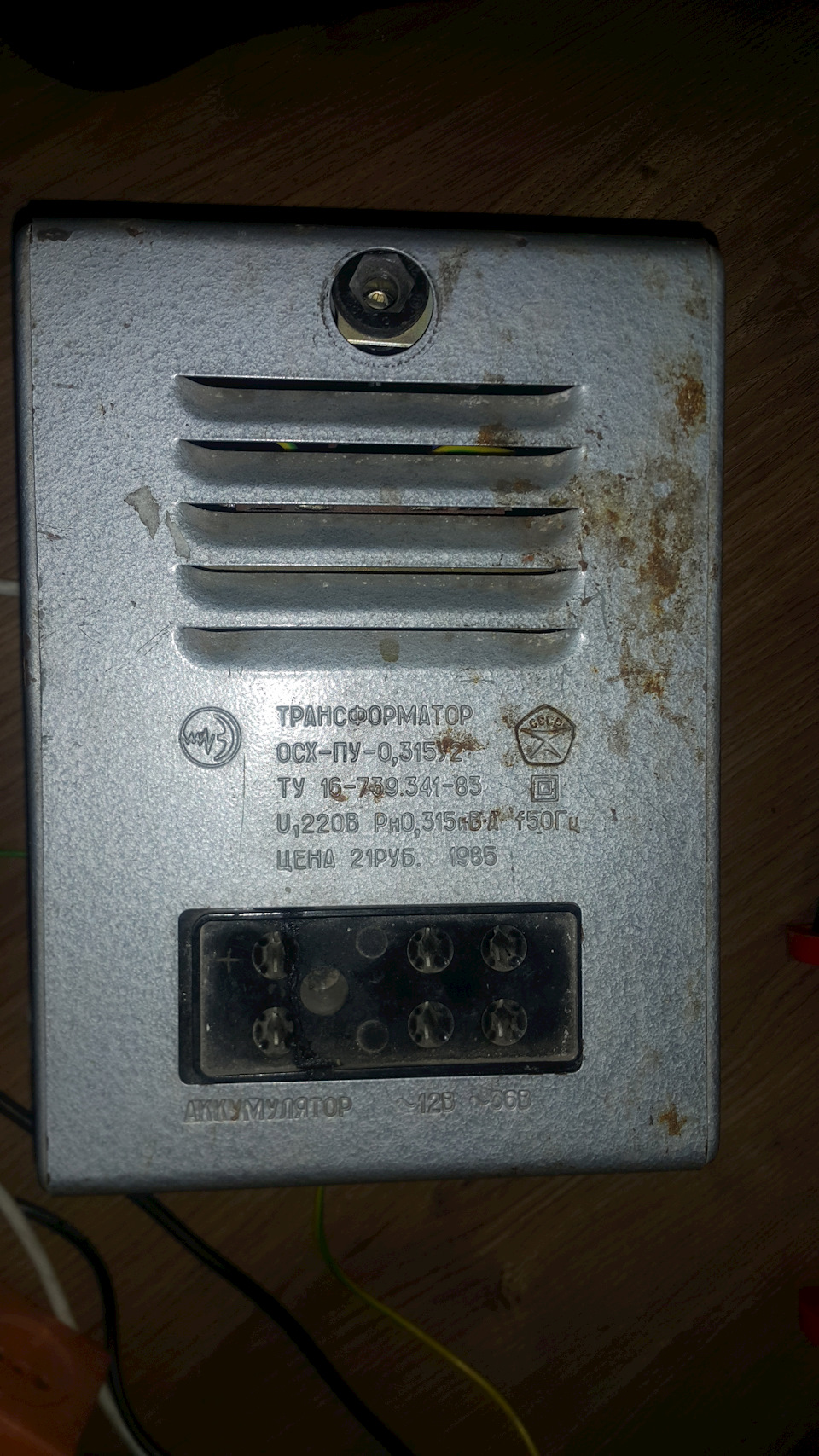

Длительно находил транс, а отыскал его в гараже — обыденное советское зарядное с обмотками для снижения напруги до 12 и 36 вольт.

Для получения хотимых +36 вольт нам остается только перемкнуть "нулевые" концы обмоток и снять напругу с выхода 36В.
Заодно отрезать все избыточное — выходы на выпрямитель, зарядку и лампу — как зарядка сей аксессуар уже никак не животрепещущ.

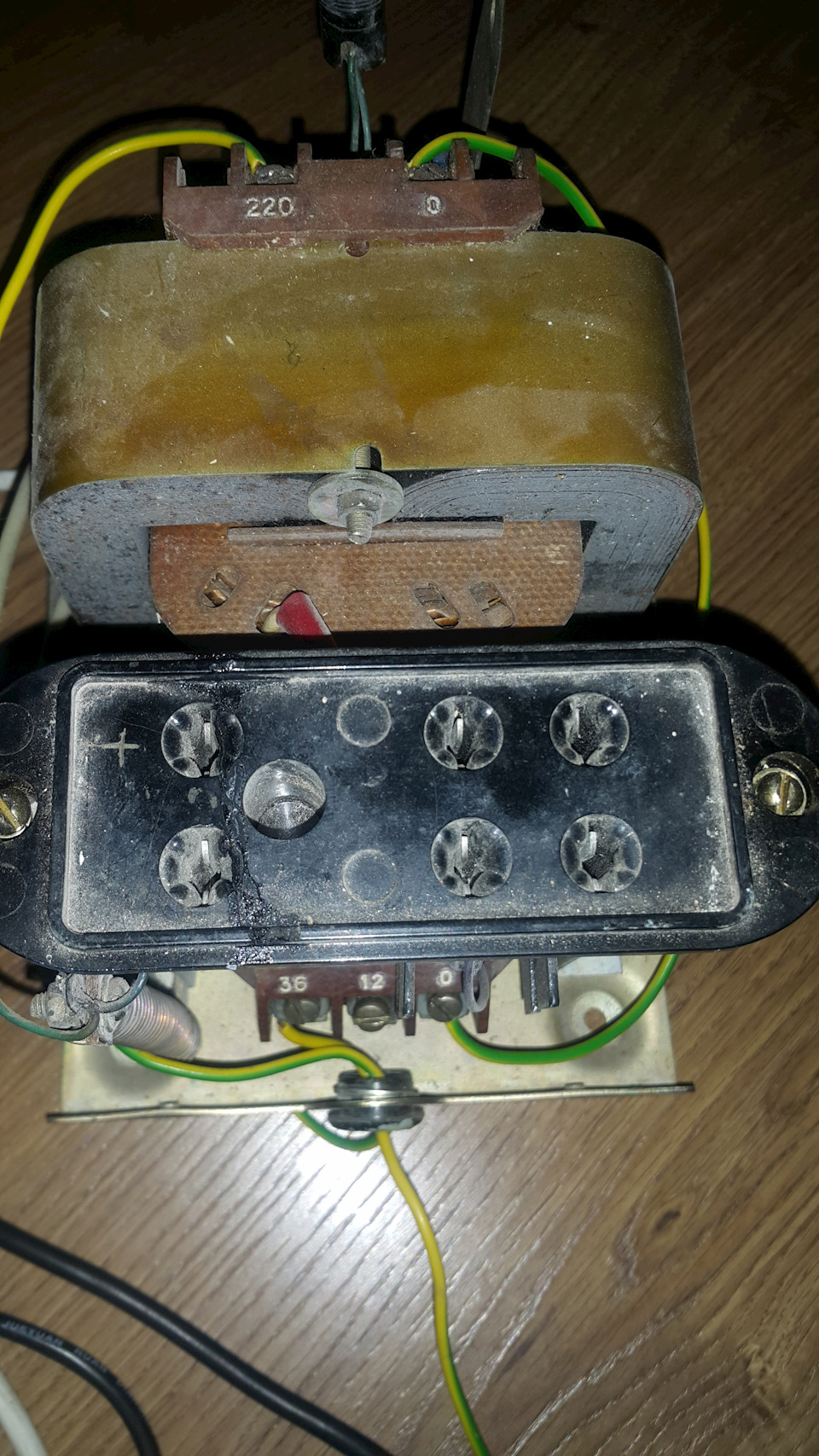

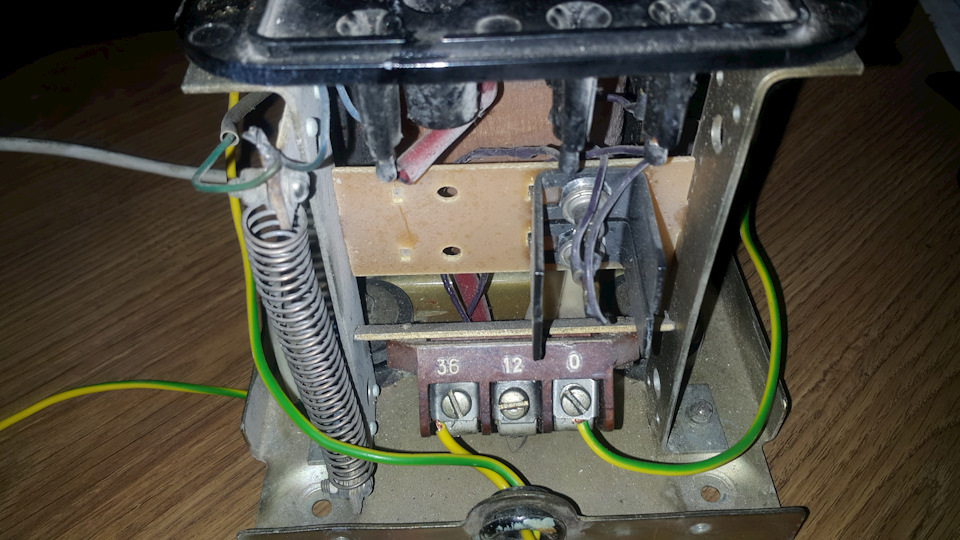

тут обмотки уже перемкнуты

Разъяснять длительно не буду, покажу что у меня вышло и как говориться в анекдоте "система работает — не мешай сынку" (это для всех критиканов-комментаторов).

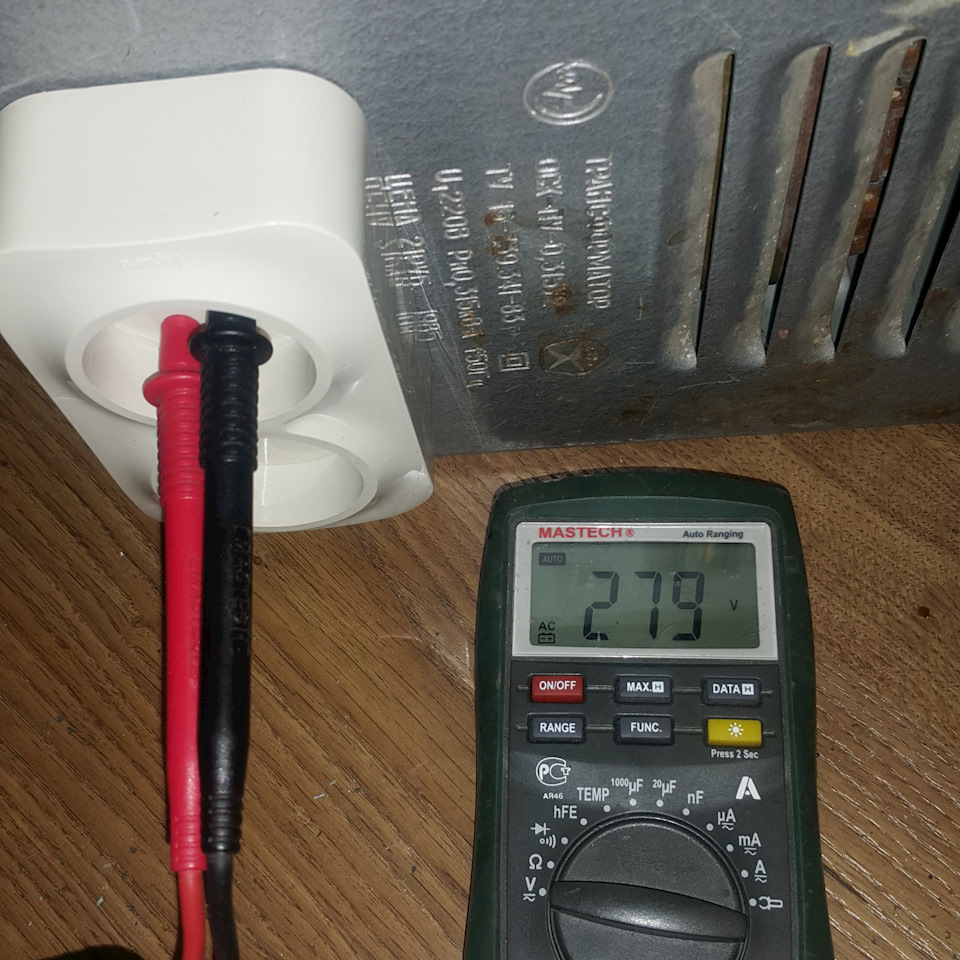

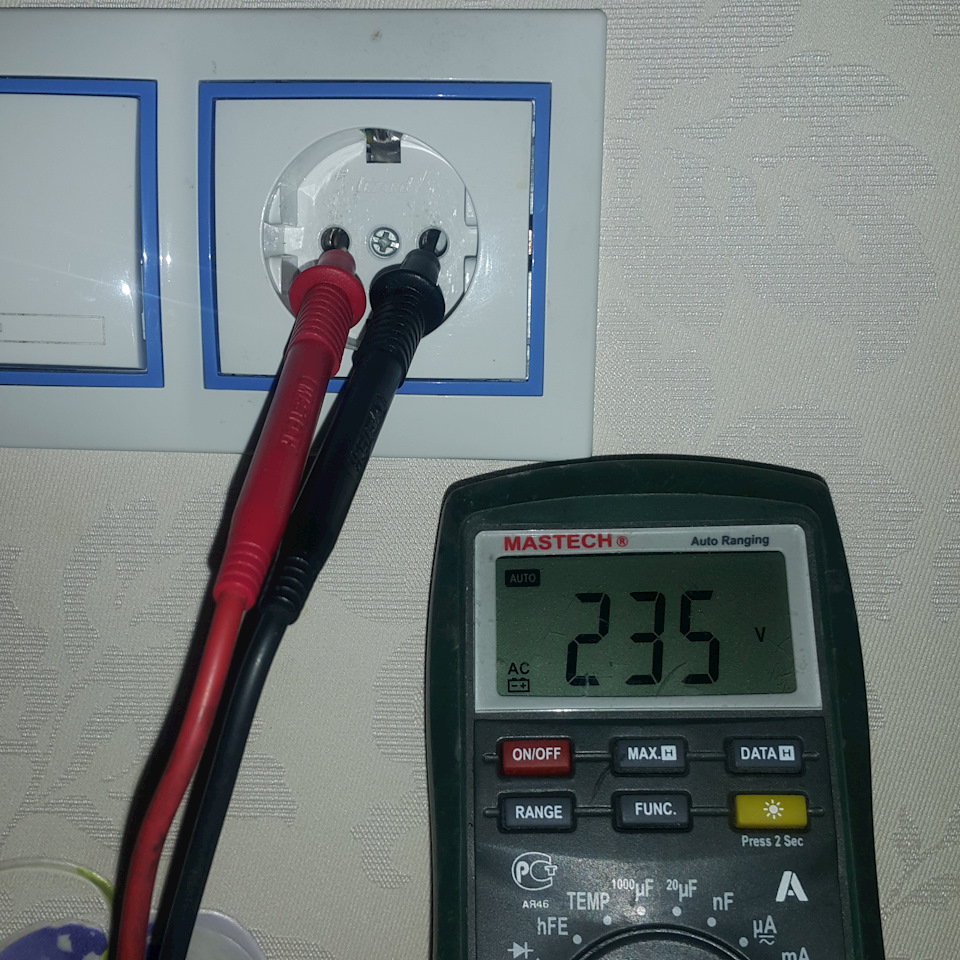

Проверка напряжения сети

тоже самое через трансформатор

Кто опасается можно подключаться на 12В обмотку.

Система отлично работает со сварочным аппаратом на даче (больше 90А я правда не варю), насос качает как юный и при 180В,
Как-то не хватало мощности гаражного компрессора (однопоршневой китай) — после включения через повысительный транс закачал как юный, временами отключаясь при наборе давления (без транса он даже с краскопультом на 2 атм ухитрялся молотить не отключаясь.

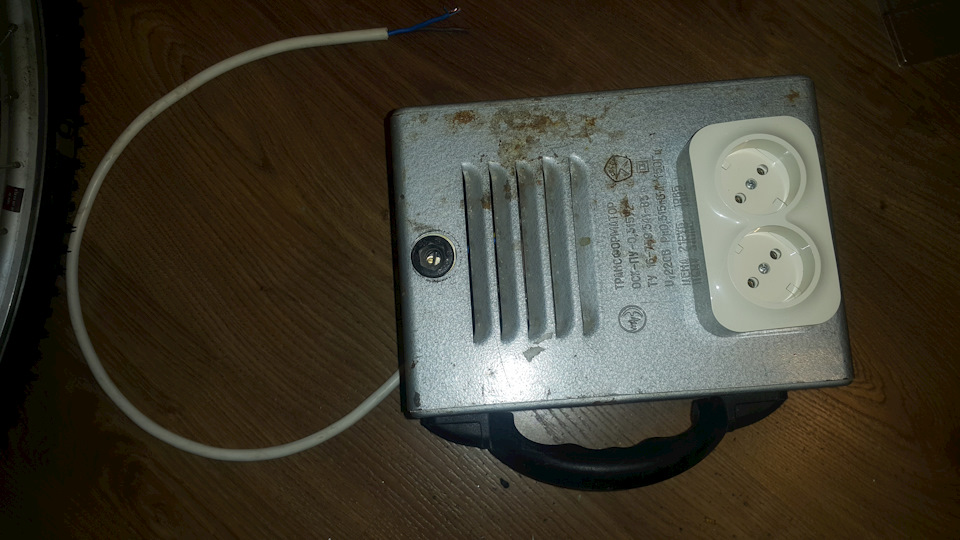

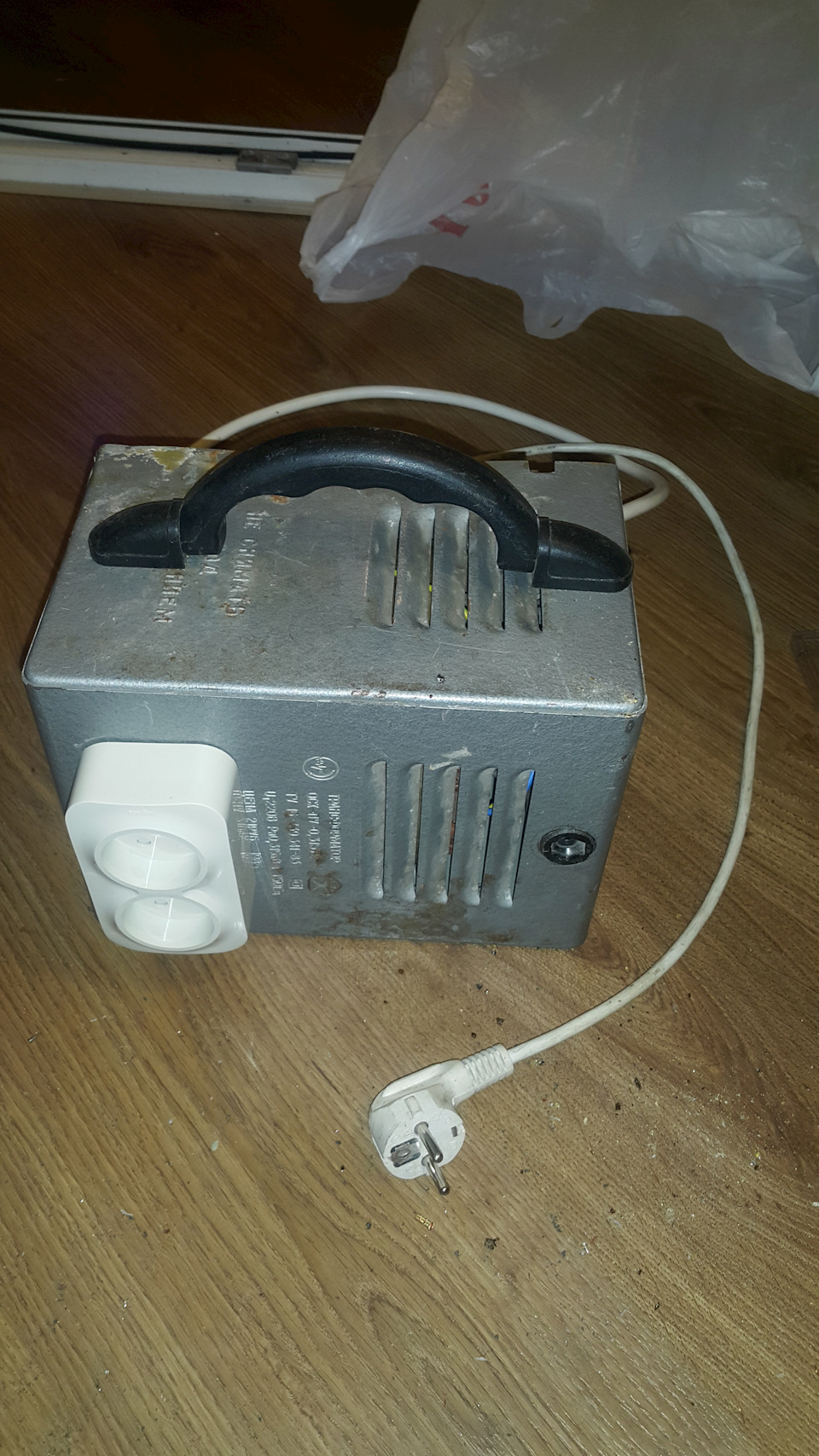

Вот такая у меня сейчас есть приблуда. И если я решил варить на даче, то мне сейчас все одно утро либо вечер. пн либо воскресенье — аппарат "шепчет".

П.С. Ручку взял от старенькой сумки. Жалко не отыскал ножек :))

П.С. По пожеланиям трудящихся (из-за отсутствия определенных предложений некоторых челов), углубился в тему и как вариант предлагаю заинтересованному народу следующий вариант модернизации:

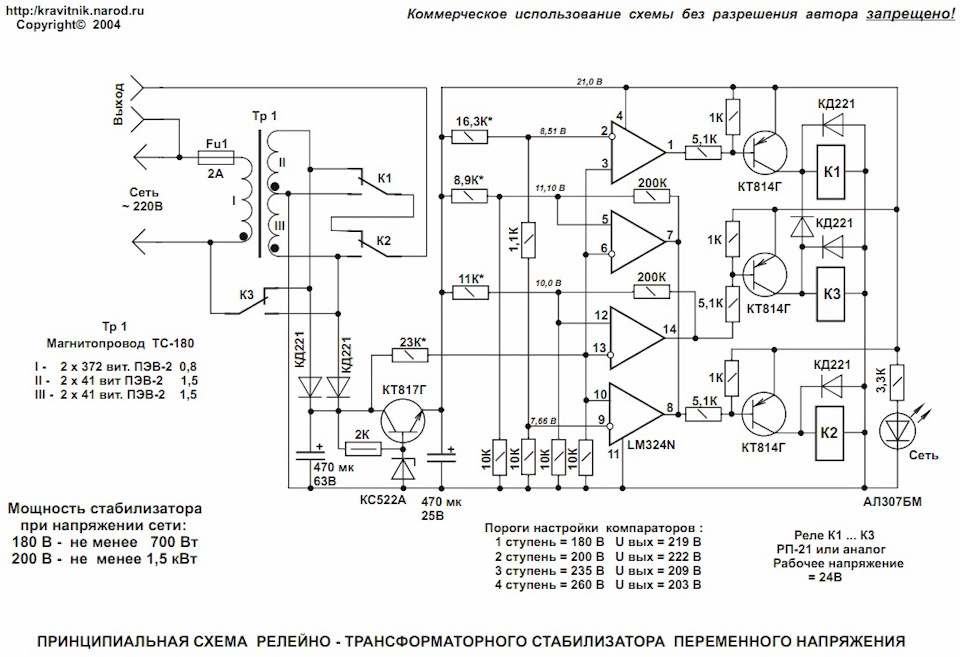

схема под этот транс с широким спектром регулирования.

Мощность и спектр регулирования будет выше, но с номиналами поэкспериментировать естественно придется.

Комменты 35

Участвовать в дискуссиях могут только зарегистрированные юзеры.

красава. Решил делему. Плюсанул
ЗЫ: вольтметра не хватает КМК.

Все в планах… как обычно :-))))

ну что напишу, ничего нового ты не открыл.
добавлю что если взять транс 220\36 и включить его в 180 он поднимит не на 36 вольт а меньше(он же линейный)
плюс сильно возрастает ток в самой сети. а если вдруг по сети придет положенные 220, либо разрешенные 240, то какбы уже хреново аппаратуре может стать это стоит учесть и как минимум поставить автомат защиты имеющий таковой параметр как отключение при перенапряжении в сети.
хотя у меня мойка высокого давления уже лет 10 по этой схеме в гараже работает на напруге 220-240 вольт

Читайте по теме: Электрические полы под ламинат своими руками

+100500, тока я ничего не "открывал" — просто решил одну из собственных проблемок и полелился с другими — мож кто то же мегастройку осилить не может из-за нехороших сетей. Про то что лучше я знаю сам — заказать проект и для всего дачного поселка за свой счет поменять трансформаторную подстанцию и метров 800 кабеля… но в мои планы это, как досадно бы это не звучало, не заходит.
Мне просто необходимо строить дачу

дивна 2-ая часть твоего монолога. чтож ты так мелко мыслишь? что не тэц?
про то что лучше я для тебя не писал. просто порекомендовал защиту поставить от перенапряга.для тебя а не поселку твоему.
твой транс поднимает напругу приблизительно на 16% разрешенная напруга если память не изменяет в сети 240
около 280 вольт просто. а эти 280 вольт на твоем инверторе после диодного моста на кондерах заместо 310 вольт эталона раскочегарят напругу под 410_420 вольт постоянки. какбы дохрена чуть. поэтому и пишу про защиту.
на неё можно забить если подключаете эл мотор, компрессор либо мойку как у меня к примеру. поэтому как там стоят(должны стоять) термопредохранители а вот в инверторах, телеках, лампочках сберегайках, и иной электронике, какбы просто может стать очень хреново.

а вообщем зная электронику в принципе легко выполнить простой стабилизатор
темиже тиристорами что ты зачеркнул. подключаться впрямую к сети либо к обмотке транса.
увеличилась напруга вольт до 210 впрямую, свалилась ниже 200 через транс. схема не особо непростая даже на дискретке можно выполнить, оптотиристоры с зероконтролем и схема контроля напруги на нескольких транзисторах.
но защиту от перенапруги всеже лучше поставить

Чуток ниже, на 10 часов ранее, я уже челу писал — и про индикатор и про реле напряжения.

У меня таковой трудности нет — есть размеренно низкое напряжение сети, проседающее еще более когда люд на дачах + жгучее нежелание брать китайский регулятор напряжения на 3кВт. Не то что бы средств совершенно жалко — он мне (сварочник) нужен-то раз за месяц, ну и компрессор "форсировать" — раз в год :))

И с тиристорами вроде бы мне нет смысла обворачиваться — проще выполнить переключатель трехпозиционный "220" "220+12", "220+36"… И действовать зависимо от событий.

Смысл всей статьи — из в принципе не подходящей вещи за полчаса можно выполнить нужный аксессуар.
Что в принципе и было изготовлено на предшественнике этого "чуда" — сварочник не варил, а на полке пылился отцовский транс. Полчаса — и уже 2 года как я трудности со сваркой на даче не знаю.

Просто решил окультурить блочка, заодно сфоткал и поделился.

П.С. Кстати если есть желание создать блок замера напряжения и управления тиристорами — милости просим. Будет хорошая модернизация, способности расширятся — подойдет тогда сие волшебство очень многим.

как таковой вариант? конструктивен?
Правда это тока "мечталки" — но может кого подтолкнет…

создателю спасибо . увлекательная инфа. уже в закладочках.

Совершенно точно в закладки! Таковой же гемор со сваркой на даче!

На трансформаторную сварку может не потянуть. у меня инвертор… 3-ой заглазно хватает варить. Без нее на 40-50А вентиляторы даже останавливаются.

Инвертор у меня.Замерял сеть до сварки-214-226, во время сварки -120-140.Какая там работа может быть?!

в таком случае можешь выбрасывать из закладок, для тебя не поможет!

я в этом не особо разбираюсь, а на эл печь в баню это пойдет? 8 кВт 220 в. а то тоже напряжение скачет

По моим подсчетам там транс нужно 1,5- 2 кВт (были такие понижающие — их в сварку переделывали). Но есть ли смысл для ТЕНа? Этоже не электродвигатель.

А какая мощность у трансформатора?

315 Вт.как я сообразил — около 10а выдерживает. Здесь мощность лишь на добавленные 36 В учитывается, остальное идет прямо из сети…

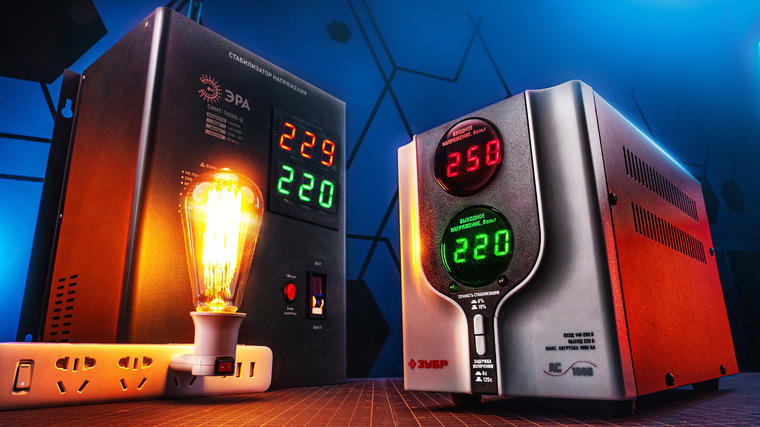

Домашний стабилизатор напряжения: что же все-таки это такое и в каких случаях он нужен

Как работают стабилизаторы напряжения? На что уделять свое внимание при выборе, как их подключать, дабы продлить жизнь особо требовательным домашним электроприборам? Как найти, что стабилизатор нужен и можно ли как-то обойтись без него? На данный момент разберемся.

Что такое стабилизатор напряжения

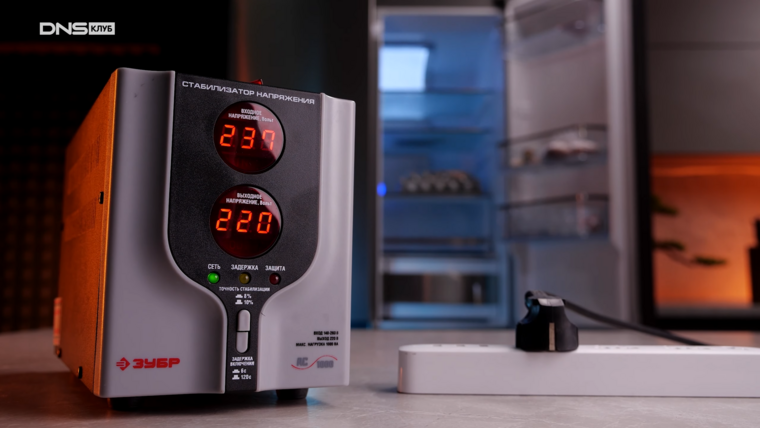

Стабилизатор напряжения — это устройство, который поддерживает данное напряжение и тем организует «здоровое электропитание». К примеру, если в сети заместо 220 вольт осталось всего 200 вольт, то после подключения стабилизатора на его выходе опять получится 220 вольт.

Аналогично стабилизатор совладевает с завышенным напряжением, скачками напряжения в электросети и иными трудностями. Устройство нужный, но нужен ли он лично для вас? Это нужно узнать.

Как найти нестабильное напряжение в сети

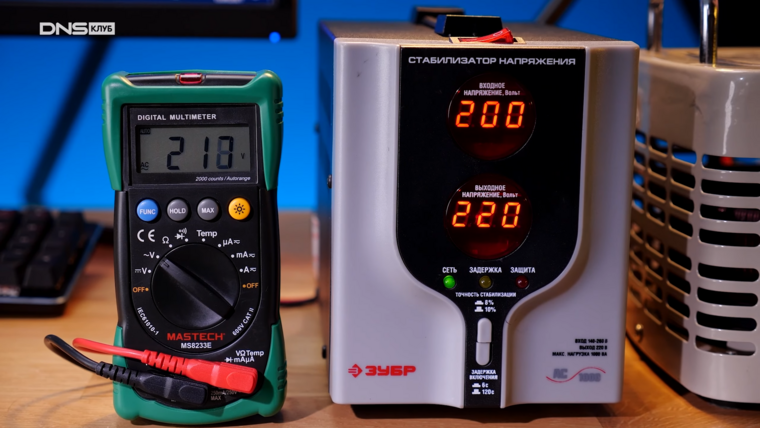

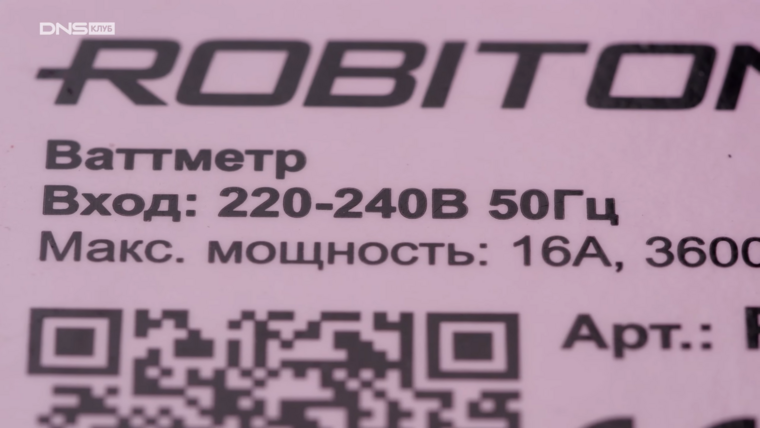

Как осознать, что в сети нестабильное напряжение? Проверить мультиметром или ваттметром. Определять напряжение в сети необходимо в различное время: днем, вечерком и в течение денька.

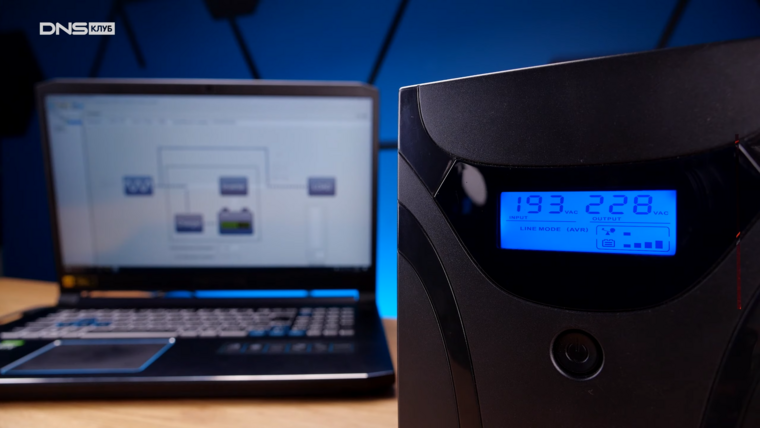

Многие источники бесперебойного питания, которые применяют для защиты компьютера, не только лишь работают как стабилизаторы, но и могут вести журнальчики и строить графики, из которых видно, что даже в городских критериях напряжение хорошо «гуляет».

Перепады напряжения можно отследить и зрительно. К примеру, по лампам накаливания — они будут поменять яркость. Также можно увидеть, что некоторые приборы работают вполсилы, неправильно либо совсем отключаются.

Современный эталон — плюс-минус 230 вольт. Многие приборы в состоянии работать в достаточно широком спектре напряжений, но перестраховаться, в особенности если устройство дорогостоящий, будет не излишним.

Что защищать стабилизатором

Какие конкретно приборы необходимо защищать стабилизатором напряжения? Более требовательны к качеству электропитания устройства, снаряженные электродвигателем либо компрессором. Это холодильники, кондюки, стиральные машины, котлы отопления, насосы и т. д. Также любые устройства с импульсным блоком питания. Другими словами фактически каждый электроприёмник: от зарядного устройства для телефона до телека.

И если зарядку мобильного можно поменять, то для сложной техники решение трудности обойдется дороже. В особенности не обожают скачки напряжения инверторные холодильники, а их ремонт может серьезно стукнуть по кармашку. Звучит пугающе. Но как неувязка существенна?

Как небезопасно низкое напряжение

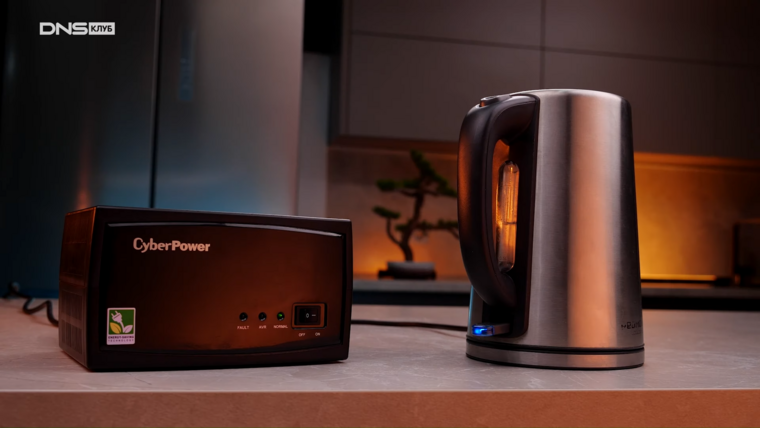

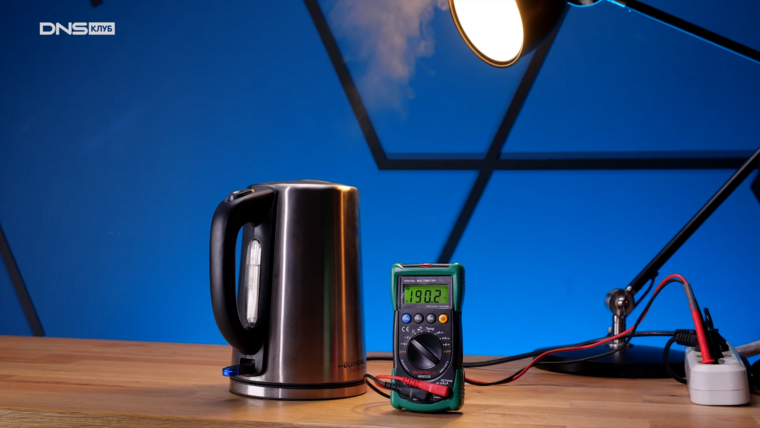

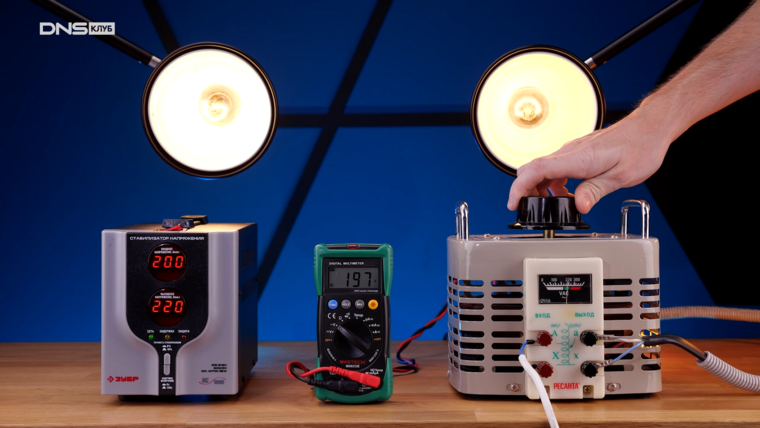

Дабы узнать, как небезопасно низкое напряжение, проведем обычный и приятный тест с лампочкой и электрочайником. Устройства так обыкновенные, что могут работать практически при любом напряжении. В тестах поможет лабораторный трансформатор. При помощи него выходное напряжение можно регулировать, как в плюс, так и в минус.

Один осветительный прибор включаем в сеть трансформатора, где напряжение может плавать, а 2-ой подключим через стабилизатор. И вот он — 1-ый итог. При напряжении в 190 вольт лампочка осязаемо тусклее, а вот лампа, присоединенная к стабилизатору, светит штатно.

Необходимо отметить, что при перепадах напряжения в огромных спектрах, некоторые стабилизаторы, к примеру, релейного типа, оказывают влияние на работу ламп: невзирая на присоединенный стабилизатор, лампочки будут то ярко светить, то тускнеть.

Но если с лампочкой дело обстоит достаточно хорошо — она все-же продолжает светить, то с чайником вышло увлекательнее. При заниженном напряжении чайник в принципе работает. Но время закипания возросло практически вдвое, а автоматическое отключение сработало спустя минутку после того, как чайник закипел. Если выставить напряжение еще меньше, автоматика не сработает и чайник будет кипеть до последнего. Это уже небезопасно, так как чревато возгоранием.

Если даже такие примитивные приборы чувствительны к уровню напряжения, что гласить о более сложной технике. По этой причине стабилизатор излишним не будет. Но на какие характеристики уделять свое внимание?

Спектр и мощность стабилизатора

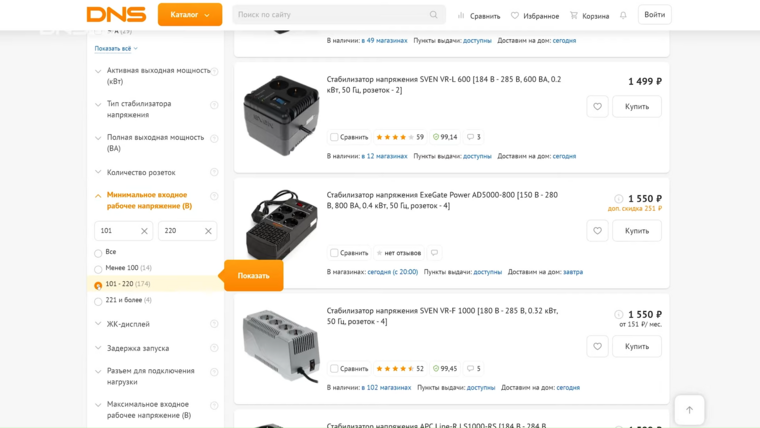

Малое и наибольшее напряжение, с которым может работать стабилизатор, определяет спектр стабилизации. Если напряжение выйдет за эти пределы, стабилизатор просто отключится. Принципиально выбирать модель, которая подойдет под определенные условия.

К примеру, если напряжение нередко бывает пониженным, то лучше подбирать спектр от 140, а не от 180 вольт. Либо еще ниже — некоторые модели работают даже при напряжении ниже 100 вольт. Но это быстрее промышленное решение. Следует также учесть, что это воздействует на цена: чем обширнее спектр, тем обычно дороже стабилизатор. В бытовых критериях лучше направить внимание на мощность.

Модель на 600 Вт сумеет защитить разве что телек либо маленький холодильник. Потому в квартире может потребоваться несколько таких устройств. А вот стабилизатор на 10 кВт можно ставить в квартиру, и он в одиночку защитит все устройства.

Бывают устройства на 30кВт. Этого хватит на большой личный дом, дабы окутать все электроприборы, включая даже электрическое отопление.

Что все-таки будет, если превысить критическую нагрузку? Например, если к какому-нибудь малышу подключить двухкиловатный чайник? Сходу сработает автоматический выключатель, а стабилизатор отключится. Так что рассчитывайте нагрузку заранее, еще до покупки, и выбирайте мощность с припасом.

Как подключить стабилизатор

С обыкновенными маломощными стабилизаторами все понятно, у них рядовая вилка и несколько розеток. А что делать с более суровыми моделями? У них нет ни кабеля, ни розетки, ни вилки.

Производитель не запамятовал положить их в набор. Дело в том, что таковой стабилизатор устанавливается на всю квартиру сходу. Если отважились без помощи других подключать таковой аппарат, помните: электричество — суровая вещь. Подходить к таким работам необходимо со всей ответственностью. Заблаговременно прокрутите в голове схему. Подключение несложное: два кабеля — на вход, два — на выход и еще два — на землю. Если кабель многопроволочный, его необходимо обжать кримпером в клеммы. Это комфортно, стремительно и накрепко.

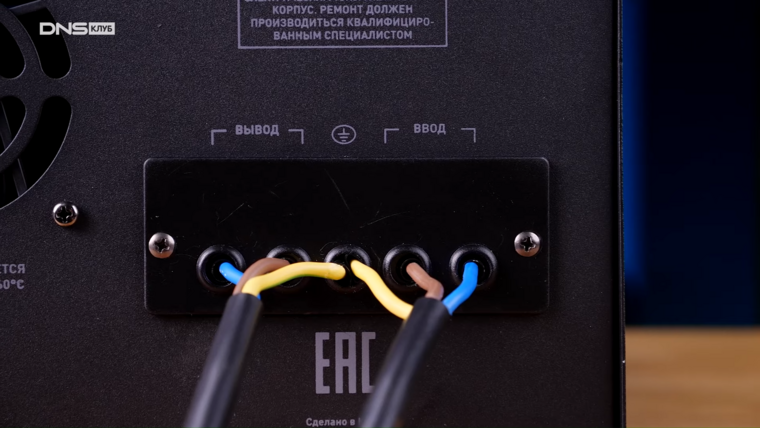

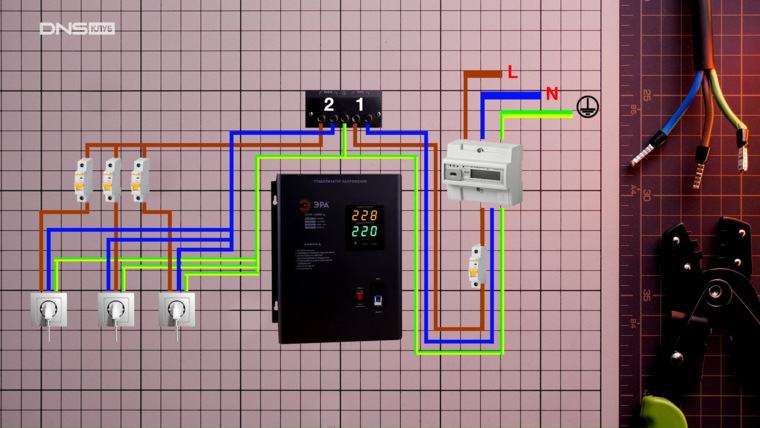

Само подключение не составит труда, здесь все очень просто. На корпусе стабилизатора все есть обозначения. Если проводка вначале подключена верно, то синий кабель — это ноль, и обозначается он латинской N, карий — это фаза (латинская L), а желто-зеленый — это земля, она обозначается особым значком.

На единицу заводим нестабильное напряжение, а на двойку подключаем «потребителя» т. е. кабель который идет в распределительный щиток с автоматическими выключателями. Вот и все.

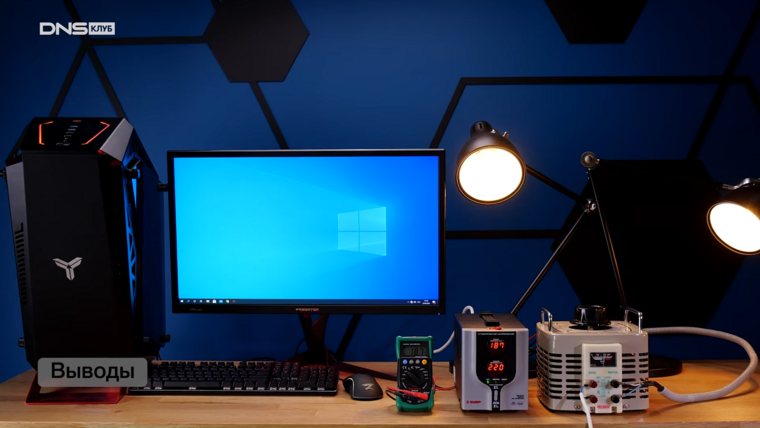

Выводы

У стабилизатора, по сути, всего одна функция — уберечь присоединенные устройства от скачков напряжения и обеспечить им «здоровое электропитание». В особенности уместны стабилизаторы в поселках, гаражах либо пригородном доме. Но даже в большенном городке с, казалось бы, размеренным электроснабжением, не помешает дополнительно обезопасить дорогостоящие устройства.
