16.4.1. Работы на ВЛ и в РУ, находящихся под рабочим напряжением, следует проводить по трем схемам:
— "провод — человек — изоляция — земля", когда выполняющий работу работник находится под потенциалом токоведущих частей и изолирован от земли;
— "провод — изоляция — человек — земля", когда выполняющий работу работник изолирован от токоведущих частей;
— "провод — изоляция — человек — изоляция — земля", когда выполняющий работу работник изолирован от провода и от земли.
16.4.2. К работам под рабочим напряжением следует допускать работников, прошедших особое обучение способам неопасного проведения работ с проверкой познаний и записью в удостоверении о предоставлении права проведения таких работ.
16.4.3. Для устранения вероятных обстоятельств поражения током работников, выполняющих работу под потенциалом провода, нужно соблюдение следующих 3-х критерий:
— надежное изолирование работника от земли;
— использование экранирующего комплекта одежки;
— выравнивание потенциалов экранирующего комплекта одежки, рабочей площадки и провода.
До начала подъема изолирующего устройства с работником к проводу (шине) экранирующий набор одежки нужно соединить с железной рабочей площадкой изолирующего устройства.
Перед прикосновением работника к проводу нужно выполнить выравнивание потенциалов площадки изолирующего устройства и провода, зачем гибкий медный проводник сечением более 4 кв.мм, за ранее присоединенный к рабочей площадке, накладывается с помощью специальной изолирующей штанги на провод.
Расстояние между работником, выполняющим работу с изолирующего устройства, т.е. с устройства, находящегося под потенциалом провода, и заземленными частями полосы во время работы не должно быть наименее обозначенного в таблице 5.1 реальных Правил.
Определенные виды работ, выполняемых под потенциалом провода, следует делать по технологическим картам и особым инструкциям.
16.4.4. Работы под напряжением с изоляцией человека от провода нужно проводить с применением электрозащитных средств для соответственного напряжения.
16.4.5. Члены бригады, имеющие право делать работы под потенциалом провода (с конкретным прикосновением до токоведущих частей), обязаны иметь группу IV, а другие члены бригады — группу III.
16.4.6. Воспрещается дотрагиваться к изоляторам и арматуре изолирующих подвесок, имеющих другой, чем провод, потенциал, также передавать либо получать инструмент и приспособления работникам, не находящимся на той же рабочей площадке, — при выполнении работ с площадки изолирующего устройства, находящегося под потенциалом провода.
По мере надобности передачи инструмента рабочую площадку следует отсоединить от провода, опустить на неопасное расстояние, после этого ее опять поднимают и соединяют с проводом.
16.4.7. До проведения работ на изолирующих подвесках нужно проверить измерительной штангой электрическую крепкость навесных изоляторов и наличие всех шплинтов и замков в арматуре. При наличии выпускающих зажимов следует заклинить их на опоре, на которой проводится работа, и на примыкающих опорах если это нужна по рельефу трассы.
16.4.8. Работы на изолирующей подвеске по ее перецепке, подмене отдельных изоляторов, арматуры, проводимые монтерами, находящимися на изолирующих устройствах либо траверсах, допускается делать при условии, что исправные изоляторы в подвеске составляют более 70 %, а на ВЛ 750 кВ — при наличии менее 5 дефектных изоляторов в одной подвеске.
16.4.9. Перецепливать с траверс изолирующие подвески на ВЛ
330 кВ и выше, устанавливать и отцеплять от траверсы нужные приспособления следует в диэлектрических перчатках и в экранирующем комплекте одежки.
Разрешается на ВЛ 35 кВ дотрагиваться к шапке первого изолятора при 2-ух исправных изоляторах в изолирующей подвеске, а на
ВЛ 110 кВ и выше — к шапкам первого и второго изоляторов. Отсчитывать изоляторы следует от траверсы.
16.4.10. Установка трубчатых разрядников на ВЛ 35, 110 кВ под напряжением допускается при условии использования изолирующих навесных габаритников, исключающих возможность приближения наружного электрода разрядника к проводу на расстояние, наименее данного.
Воспрещается находиться в зоне вероятного выхлопа газов при приближении наружного электрода разрядника к проводу либо отводе электрода при снятии разрядника. Приближать либо отводить наружный электрод разрядника следует с помощью изолирующей штанги.
16.4.11. Воспрещается приближаться к изолированному от опоры молниезащитному тросу на расстояние наименее 1 м.
При использовании троса в схеме плавки гололеда допустимое расстояние приближения к тросу следует определять зависимо от напряжения плавки.
16.4.12. Воспрещается работать на ВЛ и ВЛС, находящихся под напряжением, при тумане, дождике, снегопаде; в темное время суток, также при ветре, затрудняющем проведения работ на опоре.
Раздел 15, Глава 5
ОБМЫВАНИЕ И Очистка ИЗОЛЯТОРОВ ПОД НАПРЯЖЕНИЕМ
16.5.1. Допускается обмывать гирлянды изоляторов, опорные изоляторы и фарфоровую изоляцию оборудования, не снимая напряжения с токоведущих частей, сплошной струей воды с удельной проводимостью не выше 1430 мкСм/см для ВЛ и 667 мкСм/см для ОРУ.
Расстояние по струе не должно быть наименее обозначенного в таблице 16.1.
Не допускается использовать для обмывки изоляторов воду с неведомой электропроводимостью.
Мало допустимые расстояния по струе воды между насадкой и обмываемым изолятором
16.5.2. В случае обмывания изоляции нужно заземлять ствол, цистерну с водой, также используемые механизмы.
При обмывании с телескопической вышки ствол с насадкой нужно соединить с корзиной вышки и рамой автоцистерны гибким медным проводником сечением более 25 кв.мм.
При обмывании с земли нужно воспользоваться диэлектрическими перчатками, а при обмывании с телескопической вышки либо со специальной железной площадки, смонтированной на автоцистерне, воспользоваться перчатками не нужна.
16.5.3. Воспрещается при обмывании, стоя на земле, дотрагиваться к машине либо механизму, которые применяются для обмывания, выходить из кабины либо кузова и заходить в них.
Должны быть приняты меры для предотвращения приближения сторонних людей к машинам и механизмам, используемым при обмывании.
Разрешается переносить рукава с водой только после прекращения обмывания.

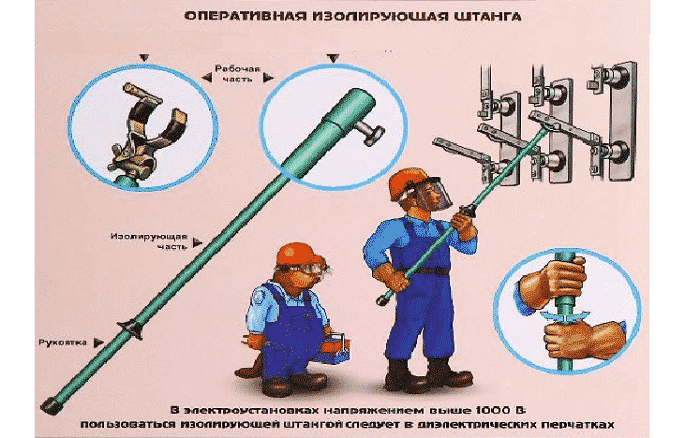

16.5.4. В ЗРУ чистить изоляторы, не снимая напряжения с токоведущих частей, следует особыми щетками на изолирующих
штангах или пылесосом в комплекте с полыми изолирующими штангами с насадками.
До проведения работ изоляционные поверхности
штанг следует очистить от пыли. Внутреннюю полость штанг нужно систематически очищать от пыли и в процессе очистки.
Очистку следует проводить с пола либо с устойчивых подмостей.
При всем этом следует воспользоваться диэлектрическими перчатками.
Анализ безопасности производства работ под напряжением в электроустановках
Тимченко, А. С. Анализ безопасности производства работ под напряжением в электроустановках / А. С. Тимченко. — Текст : конкретный // Юный ученый. — 2020. — № 49 (339). — С. 53-55. — URL: https://moluch.ru/archive/339/76123/ (дата воззвания: 09.02.2022).
Электротравматизм, составляя маленькую долю в общей массе случаев производственного травматизма, занимает одно из первых мест по числу томных травм и травм с смертельным финалом. Основная толика электротравм (60–70 %) приходится на работу в электроустановках до 1кВ, что связано с массовостью их использования [4]. Число эксплуатируемых установок напряжением выше 1кВ существенно меньше, и, как следствие, меньше и число электротравм.
В согласовании с данными, размещенными на веб-сайте Минэнерго Рф, по итогам 2 квартала 2020 года на предприятиях электроэнергетики было записанно 60 злосчастных случаев на производстве, в итоге которых пострадало 65 человек. Анализ данных злосчастных случаев указывает, что 23 % работников получили травмы в итоге поражения электрическим током, а наибольшее количество пострадавших имеют стаж работы по профессии более 10 лет и являются рабочими главных профессий компаний электрических сетей.
При всем этом большая часть людей погибает при выполнении работ в электроустановках со снятием напряжения. К причинам электротравм можно отнести:
– ошибки, допускаемые при подготовке рабочего места;
– приближение к оставшимся под напряжением частям электроустановки на недопустимое расстояние вследствие расширения рабочего места;
– нарушения пострадавшими требований и норм охраны труда;
– неудовлетворительная организация производства работ;
– личная неосторожность пострадавших;
– неудовлетворительный контроль за работающими со стороны назначенных ответственных лиц;
– неверное использование средств персональной защиты, спецодежды и спецобуви.
Мероприятием, позволяющим исключить обозначенные выше ошибки, служит увеличение квалификации персонала методом проведения обучения, в том числе, практическим способностям, позволяющим неопасно делать работы на токоведущих частях электроустановки, которые возможно окажутся под напряжением.
Персонал, выполняющий работы в действующих электроустановках, должен принимать нужные меры безопасности, предполагая, что обесточенная часть возможно окажется под напряжением. Поэтому, он потенциально готов выполнить работы, с соблюдением нужных мер безопасности, если напряжение не будет снято.
Проведение работ под напряжением содействует понижению травматизма при выполнении более небезопасных операций, таких как: отключение и включение коммутационных аппаратов, проверка отсутствия напряжения, установка и снятие защитных заземлений. Спец, выполняющий работу без снятия напряжения, не допустит догадки о его отсутствии на токоведущих частях электроустановки, будет действовать более пристально и организованно, что предупредит получение им травм.
При всем этом выполнение работ под напряжением (ПРН) является сложной категорией работ, так как связано с необходимостью работы персонала в штатном режиме функционирования электроустановки, и просит особенных познаний и способностей работника, чётких инструкций к технологиям проведения работ и серьезного контроля над совершаемыми действиями. Соответственно, к схожим работам не будут допускаться спецы с низкой квалификацией, что также окажет положительное воздействие на понижение травматизма.
ПРН имеет ряд неопровержимых преимуществ:
– позволяет не отключать потребителей электроэнергии во время проведения плановых и аварийно-восстановительных работ;
– исключает рост утрат электроэнергии из-за неоптимального потокораспределения, вероятного при переходе на временные схемы энергоснабжения;
– обеспечивает более гибкое планирование ремонтно-эксплуатационных работ;
– исключает отдельные этапы работ, связанные с отключением, заземлением, подготовкой рабочего места, что уменьшает общее время выполнения самой операции.
Не считая того, позволяет делать разные виды работ: на воздушных линиях — установка и подключение кабельных ответвлений либо ответвлений из изолированного провода к полосы с неизолированными проводами, подмену изоляторов, предохранителей на опоре, ответвлений; на кабельных линиях — подключение кабелей к распределительному устройству, подмену предохранителей, рубильников и выключателей, ревизию концевой заделки; дает возможность делать очистку электроустановок в сетях среднего класса напряжения.
В текущее время разработка производства работ под напряжением получила огромное распространение и является одним из самых современных методов обслуживания электроустановок в таких странах, как США, Канада, Аргентина, Япония, Китай, Австралия, Венгрия, Швеция [3].
Но для Рф на данном шаге, технологию ПРН можно отнести к инноваторской. Ведущим предприятием, занимающимся ее исследованием и внедрением, является учебный центр, сделанный под управлением ОАО «Сетевая компания» в Республике Татарстан.
Одним из причин, сдерживающих развитие данной технологии в Рф, является отсутствие беспристрастной необходимости в применении способа ПРН, что связано с наличием, почти всегда, альтернативного пути электроснабжения потребителей и малозначительными для поставщиков величинами штрафных санкций за превышение допустимого количества отключений.
Также огромное значение имеют психическая неготовность персонала к проведению работ по данной технологии, нежелание управления нести ответственность за проведение таких работ и отсутствие нужной нормативно-технической базы.
На сегодня нормативно-техническая база в РФ имеет ряд пробелов в части организации ПРН:
Согласно [1] в РФ работы на ВЛ и в РУ, находящихся под рабочим напряжением, проводят по двум схемам:
– «провод — человек — изоляция — земля», когда работник находится под потенциалом токоведущих частей и изолирован от земли;
– «провод — изоляция — человек — земля», когда работник изолирован от токоведущих частей.
В правилах не описывается внедрение третьей схемы ПРН «провод — изоляция — человек — изоляция — земля [2], предполагающей изоляцию работника и от провода, и от земли, которая отыскала использование за рубежом, к примеру, в Украине. Использование таковой схемы позволяет существенно повысить электробезопасность.
Правилами по охране труда при эксплуатации электроустановок [1] не регламентируется область использования схемы, предполагающей проведение работ конкретно под потенциалом провода. Также отсутствуют точные советы к применению той либо другой схемы проведения работ, технические регламенты, строго устанавливающие порядок действий работников и требования, утверждающие нужные квалификацию и состояние здоровья профессионалов, допускаемых к работам.
Для развития технологии ПРН в Рф нужно внести конфигурации в нормативную базу в части использования третьей схемы ПРН и обеспечить поддержку развития специализированных учебных центров.
Также нужна разработка требований безопасности и программ обучения профессионалов при выполнении работ под напряжением.
Данные мероприятия позволят существенно повысить эффективность выполнения работ в электроустановках и понизить электротравматизм.
Таким макаром, использование технологии ПРН, с учетом мало нужных мер безопасности для обеспечения защиты работника от поражения электрическим током, также защиты электроустановки от повреждения и недлинного замыкания, гарантирует безопасность проводимых работ и безопасность персонала, позволяя, при всем этом, безотложно проводить аварийно-восстановительные работы с целью исключения риска развития системных аварий, негативных экологических и экономических последствий.
- Правила по охране труда при эксплуатации электроустановок, утвержденные приказом Министерства труда и социальной защиты Русской Федерации от 24.07.2013 № 328н, в ред. Приказов Минтруда Рф от 19.02.2016 № 74н, от 15.11.2018 № 704н;
- НПАОП 40.1–1.01–97 Правила неопасной эксплуатации электроустановок (с переменами, внесенными согласно Приказу Госнадзорохрантруда № 26 от 25.02.2000);
- Барг И. Г., Полевой С. В. производственное издание Ремонт воздушных линий электропередачи под напряжением- Москва, Энергоатомиздат. 1989;
- https://minenergo.gov.ru/node/272.
