В базе работы большинства устройств, которые применяются в бытовых, промышленных и земельных целях, стоят электродвигатели. Существует большущее обилие электродвигателей. Посреди них принято различать асинхронные электрические движки с короткозамкнутым ротором трехфазные и однофазовые
• Однофазовые асинхронные короткозамкнутые электрические движки 220 В, в разговорной речи так же существует название электромотор либо мотор, мотор. Однофазовые конденсаторные движки именуются однофазовыми так как подлючаются к однофазовой сети переменного тока. Но их также можно именовать и двухфазными, так как статор у них содержит две обмотки – рабочую и пусковую. Такие движки для способности работы с однофазовой сетью оснащаются пристроеным конденсатором, который включен в цена. Питание данного типа движков происходит от электросети 220 вольт.
По сопоставлению с трехфазными электродвигателями однофазовые движки имеют наименьший пусковой момент, наименьший коэффициент мощности и КПД, также малую перегрузочную способность, но это компенсируется высочайшей производительностью, безопасностью и надежностью в эксплуатации, удобством в обслуживании, низкими уровнями шума и вибрации и они не требуют трехфазной сети и подходящий однофазовый электродвигатель при правильной установке и эксплуатации исправно служит необходимым целям. В итоге однофазовые электродвигатели 220 обширно применяются в составе тех агрегатов, где нет необходимости использовать завышенный пусковой момент.
Однофазные электродвигатели 220В применяется для комплектации и приведения в действие разных устройств, средств малой механизации и многой другой техники, в том числе для разных бытовых и некрупных промышленных станков, деревообрабатывающего станков, столярных станков, насосов, компрессоров, вентиляторов, транспортеров, устройств промышленной вентиляции, подъемников, в приводах устройств малой механизации: зерносушилках, шлифовальных установках, кормодробилок (кормоизмельчителей), бетономешалок (бетоносмесителей ) и других устройств.
Перед тем как приобрести электрический мотор необходимо учитывать требование – кожух не должен контактировать с выпадающими осадками и прямыми солнечными лучами. Принципиально держать в голове, что емкость конденсатора должна храниться с соблюдением всех главных требований. Сбалансированный вариант – это место, где температура воздуха остается постоянной и не подвержена никаким колебаниям. В помещении температурный режим не должен опускаться до минусового значения. В таком случае мотор прослужит долгий срок. Для уменьшения воздействия температуры окружающей среды на емкость конденсаторов их следует располагать в местах, менее подверженных колебаниям температуры. В процессе использования мотора рекомендуется временами держать под контролем величину емкости конденсатора.
Стоимость на электродвигатель находится в зависимости от количества фаз, монтажного выполнения и марки самого мотора. Чем известней бренд, тем дороже обойдется механизм. Электродвигатели в комбинированном выполнении — лапы+фланец обойдутся приблизительно на 5% дороже, чем подобные на лапах. Что касается частоты вращения однофазовых движков, то более распространены модели с частотами 1500 и 3000 оборотов/минутку, хотя есть движки и с другими значениями частот. При равных мощностях, цена мотора с частотой вращения 1500 об/мин, другими словами конструктивно с огромным количеством полюсов, выше, чем имеющего частоту 3000 об/мин. Количество фаз также играет роль, ведь от них впрямую зависит направление, в каком будет употребляться электродвигатель, трехфазный электродвигатель той же мощности и оборотами дешевле, чем однофазовый, так как у однофазового в цена заходит конденсатор.
Если необходимо приобрести надежный электродвигатель с хорошим соотношением стоимость / качество, то следует направить внимание на российских производителей, которые могут гарантировать не только лишь малую стоимость, но и не плохое качество.
Компания Аросна предоставляет покупателям возможность приобрести однофазовый электродвигатель 220 Вольт дешево , также в случае необходимости производит доставку большинства видов продукта в кратчайшие сроки.
Калькулятор расчета емкости рабочего и пускового конденсаторов
Опубликовал(а): Николай Афанасьев
Обновлено: 26.11.2019

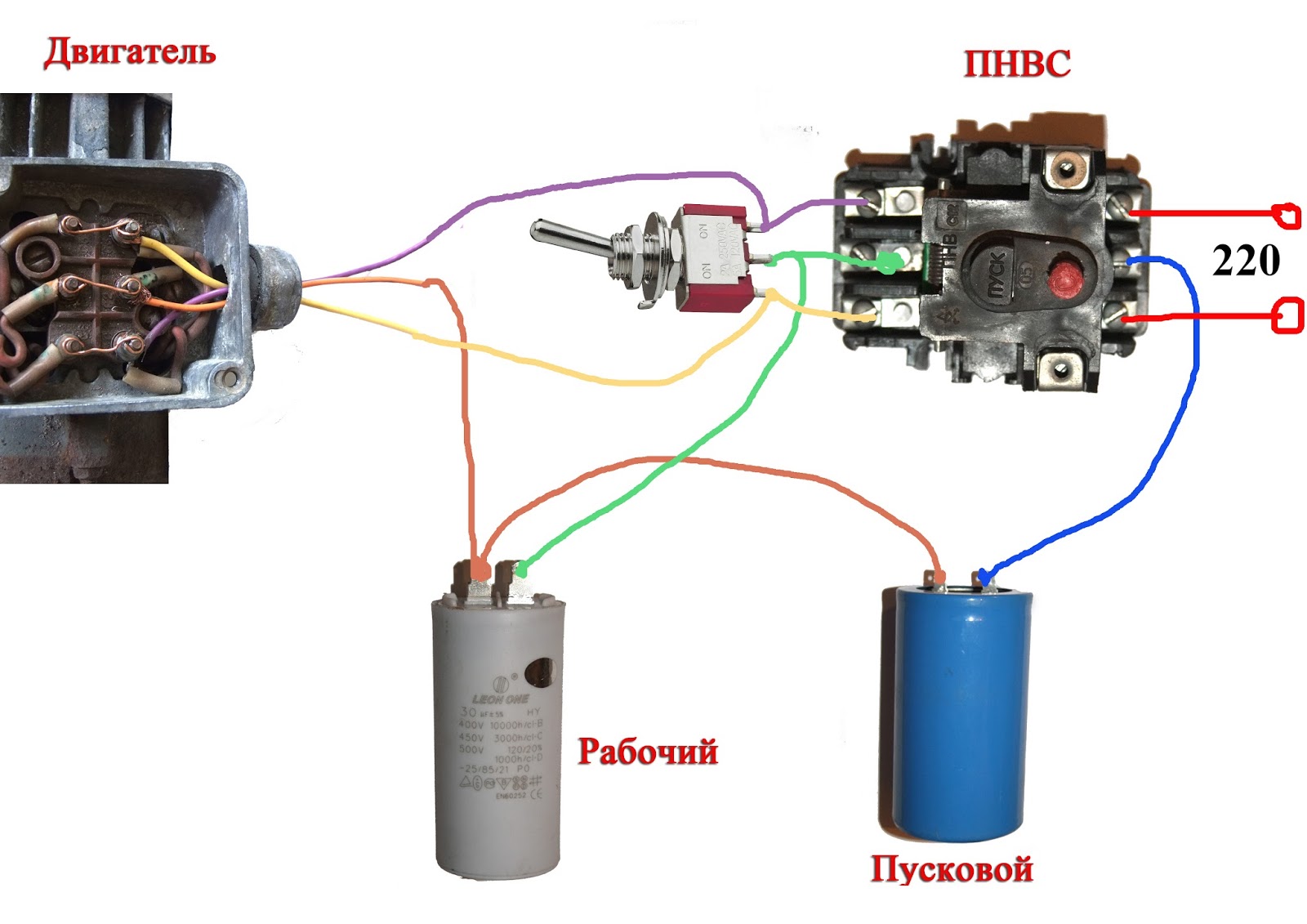

При подключении асинхронного электродвигателя в однофазовую сеть 220/230 В нужно обеспечить сдвиг фаз на обмотках статора, дабы выполнить имитацию вращающегося магнитного поля (ВМП), которое принуждает крутиться вал ротора мотора при подключению его в «родные» трехфазные сети переменного тока. Популярная многим, кто знаком с электротехникой, способность конденсатора давать электрическому току «фору» на π/2=90° по сопоставлению с напряжением, оказывает неплохую услугу, так как это делает нужный момент, заставляющий крутиться ротор в уже «не родных» сетях.
Калькулятор расчета рабочего и пускового конденсаторов
Но конденсатор для этих целей нужно подбирать, при этом необходимо делать с высочайшей точностью. Вот поэтому читателям нашего портала предоставляется в абсолютное безвозмездное использование калькулятор расчета емкости рабочего и пускового конденсатора. После калькулятора будут даны нужные объяснения по всем его пт.
Калькулятор расчета емкости рабочего и пускового конденсаторов
Для расчета использовались следующие зависимости:
| Подключение «Звездой» | Емкость рабочего конденсатора – Ср |
| Cр=2800*I/U; I=P/(√3*U*η*cosϕ); Cр=2800*P/(/(√3*U²*η*cosϕ). | |
| Подключение «Треугольником» | Емкость рабочего конденсатора — Cp |
| Cр=4800*P/(/(√3*U²*η*cosϕ). | |
| Емкость пускового конденсатора при любом методе подключения Cп=2,5*Cр | |
| Расшифровка обозначений в формулах: Cр – емкость рабочего конденсатора в микрофарадах (мкф); Cп – емкость пускового конденсатора в мкф; I – ток в амперах (А); U – напряжение сети в вольтах (В); η – КПД мотора, выраженный в процентах, деленных на 100; cosϕ – коэффициент мощности. | |
Приобретенные из калькулятора данные можно применять для подбора конденсаторов, но конкретно таких номиналов, как будет рассчитано, их навряд ли можно будет отыскать. Исключительно в редчайших исключениях могут быть совпадения. Правила подбора такие:
- Если есть «точное попадание» в номинал емкости, который существует у подходящей серии конденсаторов, то можно выбирать конкретно таковой.
- Если нет «попадания», то выбирают емкость, стоящую ниже по ряду номиналов. Выше не рекомендуется, в особенности для рабочих конденсаторов, так как это может привести к ненадобному возрастанию рабочих токов и перегреву обмоток, которое может привести к межвитковому замыканию.
- По напряжению конденсаторы выбираются номиналом более, чем в 1,5 раза больше, чем напряжение в сети, так как в момент запуска напряжение на выводах конденсаторов всегда завышенное. Для однофазового напряжения в 220 В рабочее напряжение конденсатора должно быть более 360 В, но бывалые электрики всегда рекомендуют применять 400 либо 450 В, так как припас, как понятно, «карман не тянет».
Приведем таблицу с номиналами конденсаторов рабочих и пусковых. В качестве примера приведены конденсаторы серий CBB60 и CBB65. Это полипропиленовые пленочные конденсаторы, которые более нередко используют в схемах подключения асинхронных движков. Серия CBB65 отличается от CBB60, тем, что они помещены в железный корпус.

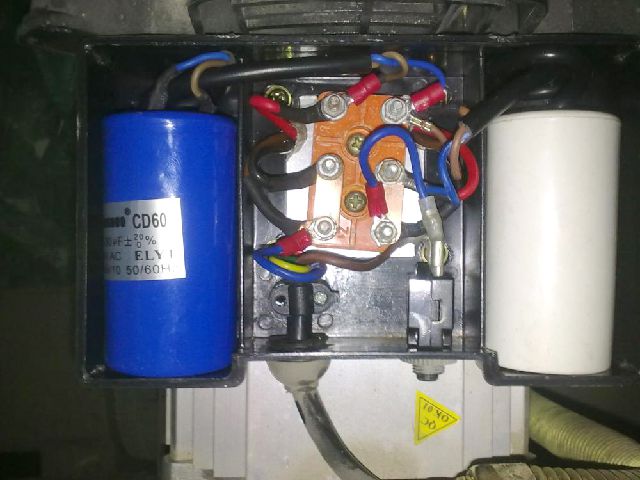

В качестве пусковых используют электролитические неполярные конденсаторы CD60. Их не рекомендуются использовать в качестве рабочих так как длительное время их работы делает их жизнь наименее длительной.. В принципе, для запуска подходят и CBB60, и CBB65, но они имеют при равных емкостях более объемные габариты, чем CD60. В таблице приведем примеры только тех конденсаторов, которые рекомендованы к использованию в схемах подключения электродвигателей.
| Изображение | ||
| Номинальное рабочее напряжение, В | 400; 450; 630 В | 220—275; 300; 450 В |
| Емкость, мкф | 1,5; 2,0;2,5; 3,0; 3,5; 4,0; 5,0; 6,0; 7,0; 8,0; 10; 12; 14; 15; 16; 20; 25; 30; 35; 40; 45; 50; 60; 65; 70; 75; 80; 85; 90; 100; 120; 150 мкф | 5,0; 10; 15; 20; 25; 50; 75; 100; 150; 200; 250; 300; 350; 400; 450; 500; 600; 700; 800; 1000; 1200; 1500 мкф |
Для того, дабы «набрать» подходящую емкость, можно применять два и поболее конденсатора, но при разном соединении результирующая емкость будет отличаться. При параллельном соединении она будет складываться, а при последовательном — емкость будет меньше любого из конденсаторов. Все же такое соединение время от времени применяют для того, дабы, соединив два конденсатора на наименьшее рабочее напряжение, получить конденсатор, у которого рабочее напряжение будет суммой 2-ух соединяемых. К примеру, соединив два конденсатора на 150 мкф и 250 В последовательно, получим результирующую емкость 75 мкф и рабочее напряжение 500 В.

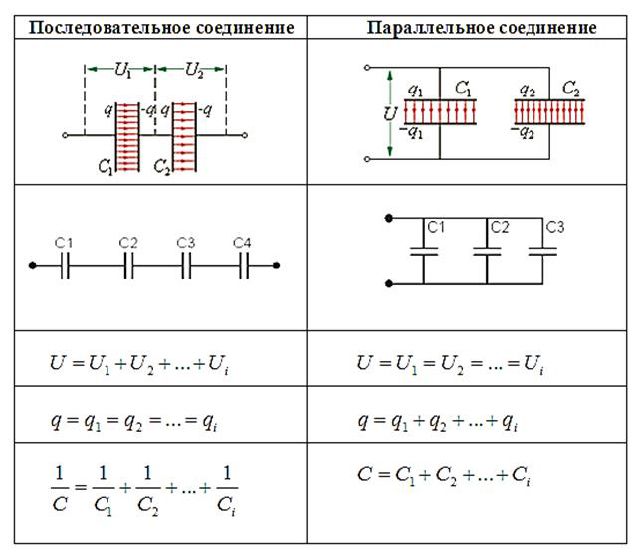

Последовательное и параллельное соединение конденсаторов
Для того дабы высчитать емкость 2-ух последовательно соединенных конденсаторов, читателям предоставляется обычный калькулятор, где нужно просто избрать два конденсатора из ряда имеющихся номиналов.
Калькулятор расчета результирующей емкости 2-ух последовательно соединенных конденсаторов
Может быть ли самому подключить трехфазный асинхронный мотор в сеть 220 В?
Обычно эту операцию доверяют только электрикам, имеющим практический опыт. Но, подключить мотор можно и самому. Это обосновывает статья нашего портала: «Как подключить трехфазный мотор в сеть 220 В».
