Пускатели используют для подключения сильной нагрузки – электродвигателей, ТЭНов, массивных ламп, и др. Область использования – там, где реле уже не управляются, а полупроводниковые силовые элементы или малы по току, или дороги.
Контакторы (пускатели) электромагнитные
Следует внести малость порядка в терминологию. Нередко путают пускатели и контакторы. Для некоторых это одно и то же, а некоторые молвят, что контактор – это просто большой мощнейший пускатель. Но как мощнейший – никто толком разъяснить не может…
Ранее, во времена СССР, так оно и было. Сейчас пускатели, которые выпускались либо разрабатывались в те времена, так и именуют пускателями (к примеру, ПМЛ, который выпускается до сего времени на Украине), а новые и забугорные модели именуют контакторами.
Одни и те же устройства электрики именуют пускателями, а торговцы – контакторами. Если честно, и мне привычней гласить конкретно пускатели.
Чем отличается контактор от пускателя?
По сути контактор – это устройство, состоящее только из электромагнитной катушки и контактов. При подаче напряжения на катушку контакты замыкаются (либо размыкаются). Контактор не содержит приспособлений для защиты, фиксации, коммутации, индикации, и др. Пускатель – это устройство, содержащее внутри себя контактор как главный составляющий элемент. Не считая того, пускатель обычно содержит термическое реле для защиты от перегрузки по току, кнопки Запуск и СТОП, индикацию, может быть заключен в корпус, иметь автоматический выключатель для защиты от КЗ. По другому говоря, пускатель служит для запуска (включения) разных потребителей электроэнергии.
Подробнее про предназначение и устройство контактора поведано в видео:
Тщательно о том, как трехфазный электродвигатель подключается к пускателю, разные схемы включения электродвигателя приведены в моей статье про подключение асинхронных движков. А ещё пример использования пускателей – в статье про схему гидравлического пресса. Разные схемы включения магнитных пускателей тщательно рассмотрены тут.
А если Для вас вообщем любопытно то, о чем я пишу, подписывайтесь на получение новых статей и вступайте в группу в ВК!
Пускатель может содержать два либо три контактора. Это бывает в случаях, когда применяется реверсивное управление движком, или при плавном пуске, когда мощнейший мотор включают поначалу по схеме “звезда”, а потом – по “треугольнику”.
Хотя, такую схему нельзя именовать “плавной”, для плавного запуска есть особые устройства. Читайте мои статьи про Мягенький пускатель и про Реальную схему включения устройства плавного запуска.

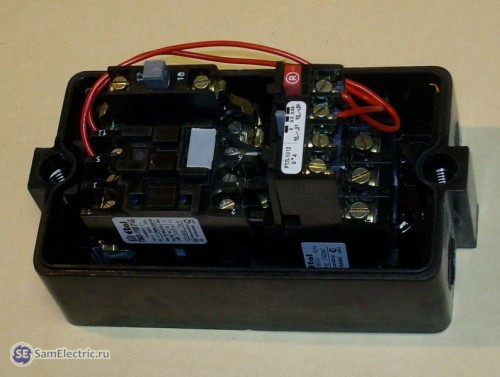

Разобранный пускатель ПМЛ-1220 0*2Б. Видно контактор и термическое реле.
Официально отличия контактора от пускателя прописаны в ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009) Аппаратура рассредотачивания и управления низковольтная. Часть 4. Контакторы и пускатели. Раздел 1. Электромеханические контакторы и пускатели.
Ещё определения контакторов и пускателей даны в ГОСТ 17703-72 “Аппараты электрические коммутационные. Главные понятия” и ГОСТ Р 500030.4.4-2012 “Аппаратура рассредотачивания и управления низковольтная”.
Также будет любопытно, какие превосходные споры разгорелись у меня на канале Yandex.Дзен в статье про отличия контакторов и пускателей.
Отличия реле от контактора
Реле от контактора отличаются только устройством и предназначением, и разница время от времени между ними слабо различима.
- Реле не имеет дугогасительных камер.
- Реле заключено в герметичный корпус.
- Реле рассчитано на слабенький ток и чисто активную нагрузку.
- Реле имеет переключающие контакты, а означает нормально разомкнутые и замкнутые.
- Реле не рассчитано на подключение реактивной трехфазной нагрузки.
- Реле может иметь от 1 до 6 равнозначных контактов, а контактор непременно имеет 3 силовых и (как функция) 1-2 слаботочных контакта.
- Реле не имеет дополнительных функций и контактов, а контактор может быть дополнен приставками различной установки и предназначения.
- Реле устанавливается на панель, и просто может быть заменено только при помощи рук. Для того, дабы поменять контактор, необходимо обесточивать оборудование и применять отвертку.
Подробнее, что такое реле и зачем оно необходимо – в видео:
Свойства и виды пускателей по чертам
Перед тем, как избрать контактор, необходимо обусловиться с нагрузкой, и выбор делать исходя сначала мощности нагрузки. Характеристики контакторов можно уточнить на веб-сайтах производителей либо у торгующих организаций, а тут мы приведем и разглядим важнейшие. Главные характеристики (ток, мощность нагрузки) обычно указывают на корпусе пускателя.
Величина (условный габарит) пускателя (контактора)
Самый главный параметр, величина охарактеризовывает условно мощность и габариты пускателя. Есть такие величины пускателей:
- нулевая величина – на наибольший ток до 6 А (через каждый рабочий контакт)
- 1-ая – на наибольший ток до 9 – 18 А (зависимо от выполнения контактов)
- пускатель 2 величины – до 25 – 32 А
- пускатель 3 величины – до 40 – 50 А
- пускатель 4 величины – до 65 – 95 А
- пускатель 5 величины – до 100 – 160 А
- шестая величина – от 160 А и выше
Имеется ввиду ток по категории использования АС-3 (для индуктивной нагрузки), для категории АС-1 (резистивная либо малоиндуктивная нагрузка – к примеру, ТЭНы) наибольший ток для такого же пускателя будет в 1.5 – дважды выше. От величины пускателя зависит, какую мощность он может коммутировать (трехфазная цепь 380 В, индуктивная нагрузка).

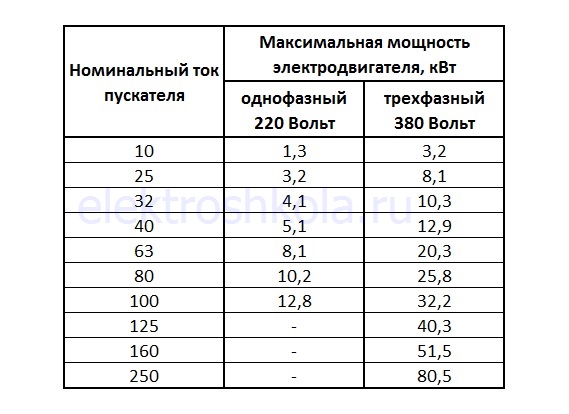

- 1 – до 2,2 – 7,5 кВт
- 2 – до 11 – 15 кВт
- 3 – до 18 – 22 кВт
- 4 – до 30 – 45 кВт
Сходу нужно сказать, что эта мощность – вправду наибольшая, реально нужно глядеть на величину тока определенного пускателя (обычно, 2-ая и 3-я цифра в заглавии). Величина пускателя указывается в заглавии первой цифрой. При превышении тока либо токе, близком к наибольшему, количество срабатываний (надежность) резко миниатюризируется, потому пускатель нужно выбирать с припасом по мощности.
Количество контактов (полюсов)
В главном выпускаются контакторы с 3-мя рабочими контактами (для коммутации) и одним дополнительным. Дополнительный, либо блокировочный контакт нужен для блокировки, либо “самопитания”, дабы зафиксировать контактор во включенном состоянии при использовании стандартной схемы включения. Дополнительные контакты бывают нормально разомкнутые (в большинстве случаев применяются) и нормально замкнутые.
Для роста количества дополнительных контактов применяют контактные приставки, использование которых значительно расширяет круг схемотехнических решений. В СССР такие дополнительные приставки назывались ПКИ, на данный момент в продаже есть и другие модели, но сущность одна.

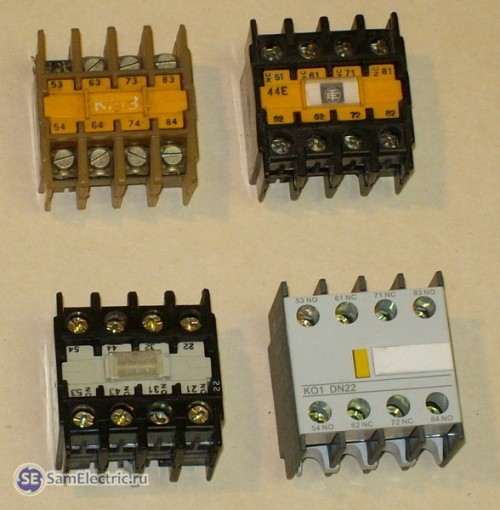

Дополнительные контактные приставки ПКИ, и др.
Наибольший ток дополнительных контактов, обычно, равен (в пускателях первой и 2-ой величин) либо меньше наибольшего тока главных контактов. Есть также дополнительные контакты (приставки) выдержки времени ПВЛ, в каких контакты врубаются либо выключаются через время задержки. Подробнее – в статье про пневматические реле выдержки времени.
Напряжение электромагнитной катушки контакторов
Электромагнитные катушки контакторов, обычно, выпускаются на следующие напряжения: 24, 36, 110, 230, 380 Вольт. В пускателях большой величины применяются катушки бОльшей мощности. Катушки продаются и раздельно, и её можно просто поменять в контакторе, если нужна другая величина напряжения.
Обычно, при наличии нулевого проводника целенаправлено использовать катушки контактора на напряжение 220 В, а при его отсутствии (чисто трехфазные потребители) – катушки на 380 В.

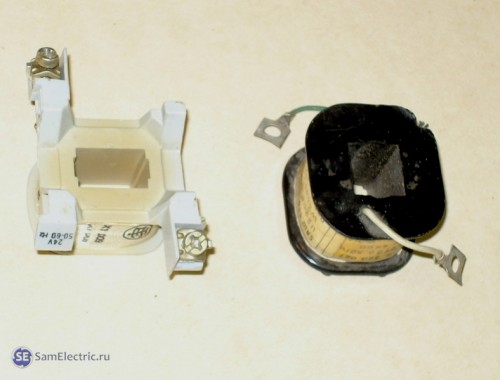

Как поменять катушку контактора?
Время от времени в наличии нет контактора с катушкой подходящего напряжения, можно не брать полностью подходящий контактор. У многих производителей в продаже имеются катушки под различные напряжения и величины контакторов.
А именно, это относится к IEK, КЕАЗ. Зарубежные производители, обычно, делают контакторы неразборными, и раздельно катушки к ним не продают.
Стоит сказать, что катушки контакторов на нужные напряжения должны быть в ремонтных комплектах, так как это можно считать расходным материалом. Главные неисправности катушек – обрыв обмотки и деформация корпуса.
Дабы прирастить срок службы катушек контакторов либо электромагнитов, которые находятся длительное время во включенном состоянии, допустимо эксплуатировать их на напряжении 85-90 % от номинала.
Виды пускателей по предназначению
Сейчас приведу пару примеров пускателей – реальных схем.

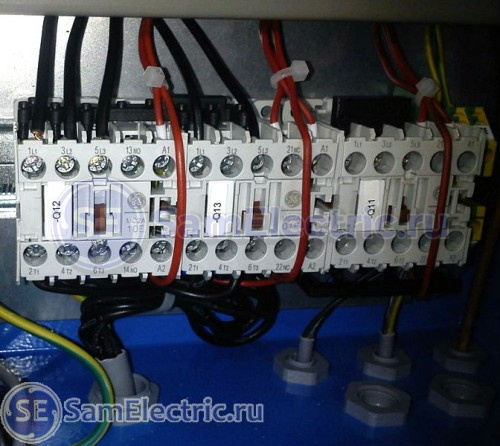

Эта схема пускателя собрана на 3-х контакторах 2-ой величины и служит для подключения электродвигателя по схеме “звезда-треугольник”. Вверху слева подается три фазы, понизу – три фазы уходит на питания мотора. Красные провода – питание катушек контакторов и проверка работы. Защита (мотор-автомат) не показана.

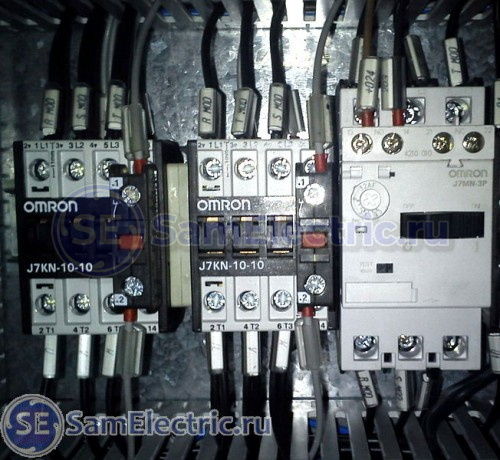

реверсивный пускатель с мотор-автоматом
Тут – пускатель реверсивный, на 2-ух взаимно блокированных контакторах. Мотор-автомат защиты мотора – справа.
Приз

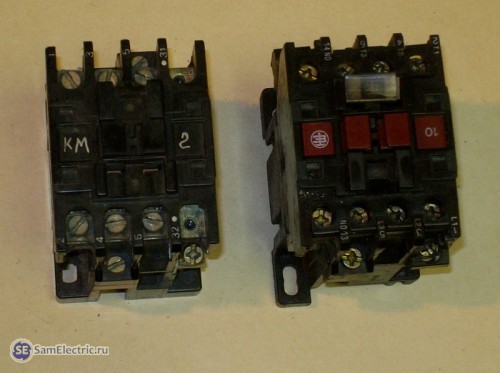

В заключение – несколько фото контакторов, верой и правдой отслуживших свой век.

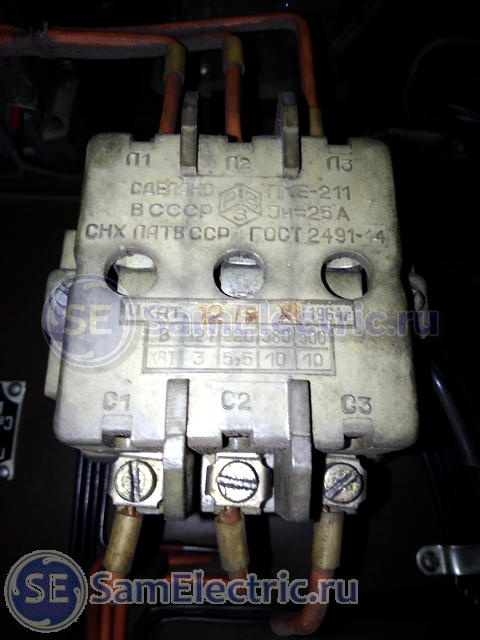

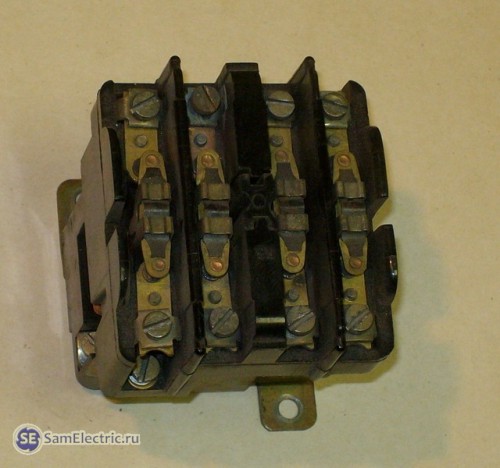

Пускатель 2 величины. Совнархоз Латвийской ССР, 1964 г.

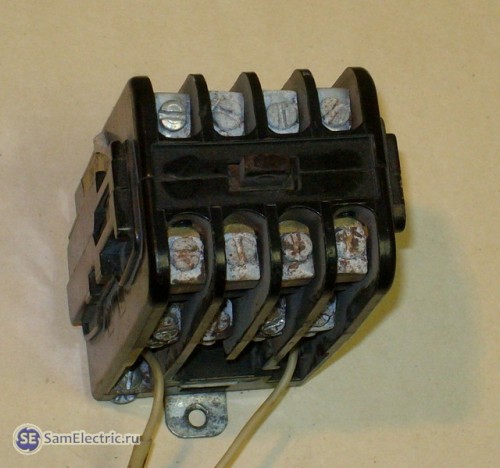

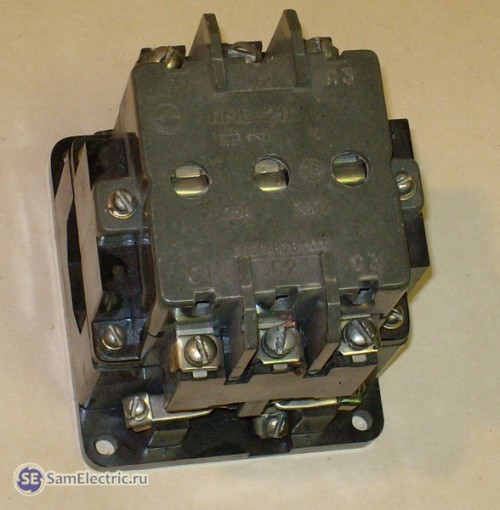

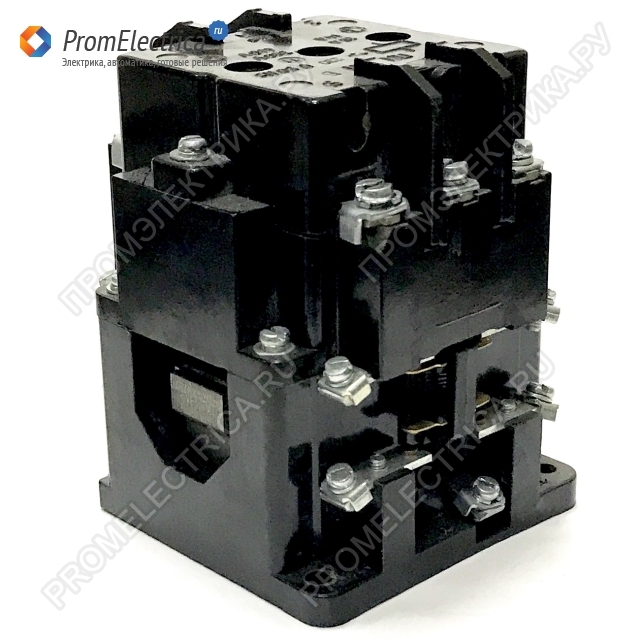

пускатель ПМЕ 211
Пускатель ПМЛ, справа – его макет Telemecanique
Жутко глядеть, но конкретно такие пускатели применялись в СССР…
…и такие. Не правда ли, очень похоже на музейный экспонат?
Где можно приобрести на данный момент контакторы? Естественно, в примыкающем электро магазине. И главное. Не забудьте сказать торговцу напряжение катушки!
Пускатели в Москве
Стальные гарантии высокого свойства. Стремительная резка и доставка по Рф. Оптовые и розничные цены. Широкий ассортимент металлопроката.
- В наличии
- Опт / Розница
- 09.02.22
Широкий ассортимент продуктов – отличительная черта компании Гарнизон. Отправляем продукт в всякую точку Рф. Гарнизон — ваш надёжный партнер! Позволяет сберечь на покупке.
4 458.43 руб./шт.
- В наличии
- Опт / Розница
- 07.02.22
Потрясающий ассортимент продукта позволяет избрать. Классные продукты от компании "ДИСТ". Высочайшее качество гарантийного обслуживания.
Пускатель магнитный КМЭ-32А 220В с РТЭ в корп. IP65 EKF
Внимание! Данная ссылка ведет на наружный веб-сайт — веб-сайт веб магазина.
4 034.40 руб.
- В наличии
- 09.02.22
Стоимость с НДС. Вся наша электрика — впрямую от поставщика по оптовым ценам. Можно в розницу. Скидки от объема. Доставка транспортной и курьером. Самовывоз.
Перейти в магазин
от 9 800 руб.
- Под заказ
- Опт / Розница
- 08.02.22
Компания из Рф предлагает широчайший спектр продуктов и предложений. Мы хотим предложить только доброкачественную продукцию. Мы хотим предложить покупателям высококачественный продукт по прибыльной стоимости.
от 7 791.54 руб./шт.
- В наличии
- Опт
- 07.02.22
Если Вы не отыскали интересующий вас продукт — уточните наличие у наших менеджеров.
ГруппСибХолдинг
Гибридный пускатель — ELR H5-ES-SC- 24DC/500AC-9 — 2900561 Phoenix contact
Внимание! Данная ссылка ведет на наружный веб-сайт — веб-сайт веб магазина.
13 552.35 руб.
- Под заказ
- Опт
- 09.02.22
Гибридный пускатель — ELR H5-ES-SC- 24DC/500AC-9 — 2900561 Phoenix contact Гибридный пускатель "3 в 1" для реверсирования 3-фазных электродвигателей до 550 В перем. тока, вход 24 В пост. тока, выходной ток 9 А, функция аварийного останова.
Перейти в магазин
КОМПАНИЯ ОПТУЛС
4 460 руб./шт.
- В наличии
- Опт / Розница
- 29.11.21
Пусковое особое устройство, которое интенсивно применяется для коммутации в силовых электрических цепях.
стоимость договорная
- В наличии
- Опт
- 09.02.22
1NO ctr-s-32-220 9861110 Вполне укомплектовываем кабинеты — от строй материалов до канцелярии. Стремительно доставляем заказы хоть какой трудности, согласовываем личные условия с учетом запросов каждого клиента.
4 000 руб./шт.
- В наличии
- Опт / Розница
- 09.02.22
Качество продукции доказано соответственной документацией. Реализации в компании "Промавтоматика" осуществляются без посредников. Исключительно в компании "Промавтоматика" вы отыщите прибыльные цены.
Пускатель прямого запуска: Iрег. 0.32-1.25 A, Uупр. 24V AC/DC, пружинные клеммы SIEMENS 3RA61202BB32 3RA6120-2BB32
Внимание! Данная ссылка ведет на наружный веб-сайт — веб-сайт веб магазина.
16 100 руб.
- В наличии
- Розница
- 09.02.22
Рейтинг: 3; Производитель: Siemens. Производитель: Siemens Предлагаем различное оборудование и комплектующие от узнаваемых и надежных поставщиков. Организуем доставку всех моделей по г. Москве и регионам Рф и СНГ. Доступные цены, гарантия возврата.
Контакторы и магнитные пускатели
Сначала данной статьи хотелось бы сходу обусловиться в чем заключается разница между контактором и магнитным пускателем, так как данный вопрос часто ставит в тупик даже самых опытнейших специалистов-электриков, при всем этом многие считают, что разница между ними заключается в их конструкции, габаритных размерах либо величине коммутируемого (номинального) тока, но это не так. Поможет разобраться нам с этим вопросом ГОСТ 30011.4.1-96 в каком приведены следующие определения:
Контактор — это коммутационный аппарат с единственным положением покоя, оперируемый не вручную, способный включать, проводить и отключать токи в обычных критериях цепи, в том числе при рабочих перегрузках.
Пускатель — это композиция всех коммутационных устройств, нужных для запуска и остановки мотора, с защитой от перегрузок.
Как видно из определений выше, контактор — это устройство созданное для коммутирования (включения/отключения) каких или нагрузок, т.е. всех нагрузок, в то время как пускатели — это комплекс устройств созданный для управления непосредственно электродвигателем, а так же обеспечивающий его защиту от перегрузок, при всем этом сами контакторы входят в состав пускателей:

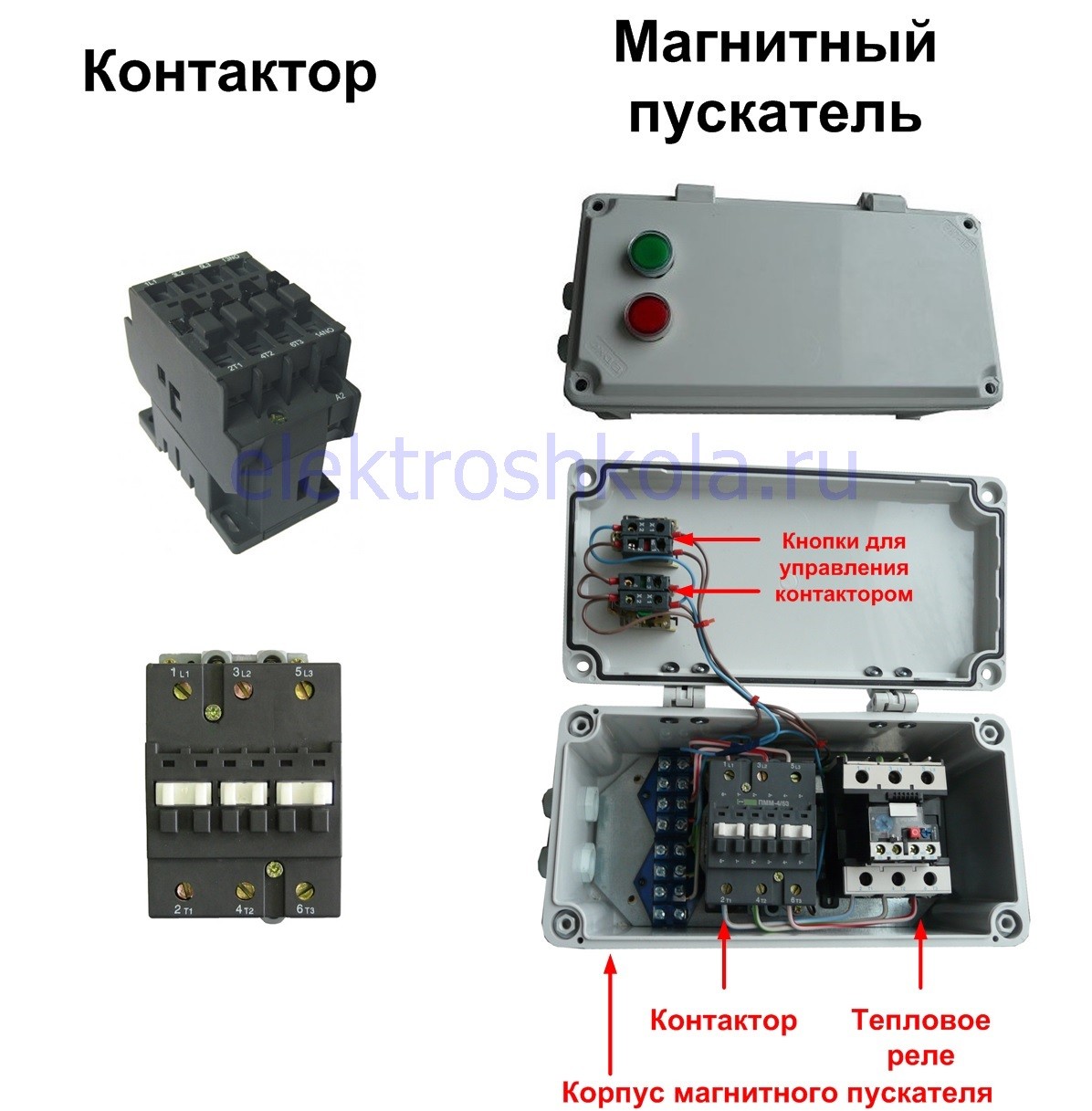

Как видно на картинке выше в состав пускателя входят: контактор — для включения и отключения электродвигателя, термическое реле — для защиты электродвигателя от перегрузок, кнопки — для управления контактором, все перечисленные устройства помещаются в общий корпус.
Так же согласно такого же ГОСТ 30011.4.1-96 пускатели бывают следующих видов:
Пускатель прямого деяния — Пускатель, одноступенчато подающий сетевое напряжение на выводы мотора.
Реверсивный пускатель — Пускатель, созданный для конфигурации направления вращения мотора методом переключения его питающих соединений без неотклонимой остановки мотора.
Пускатель с 2-мя направлениями вращения — Пускатель, созданный для конфигурации направления вращения мотора методом переключения его питающих соединений только во время остановки мотора.
Таким макаром пускатель прямого деяния предназначен для пуска, остановки и защиты электродвигателя, в то время как реверсивный пускатель кроме всего перечисленного выше позволяет поменять направление вращения мотора.

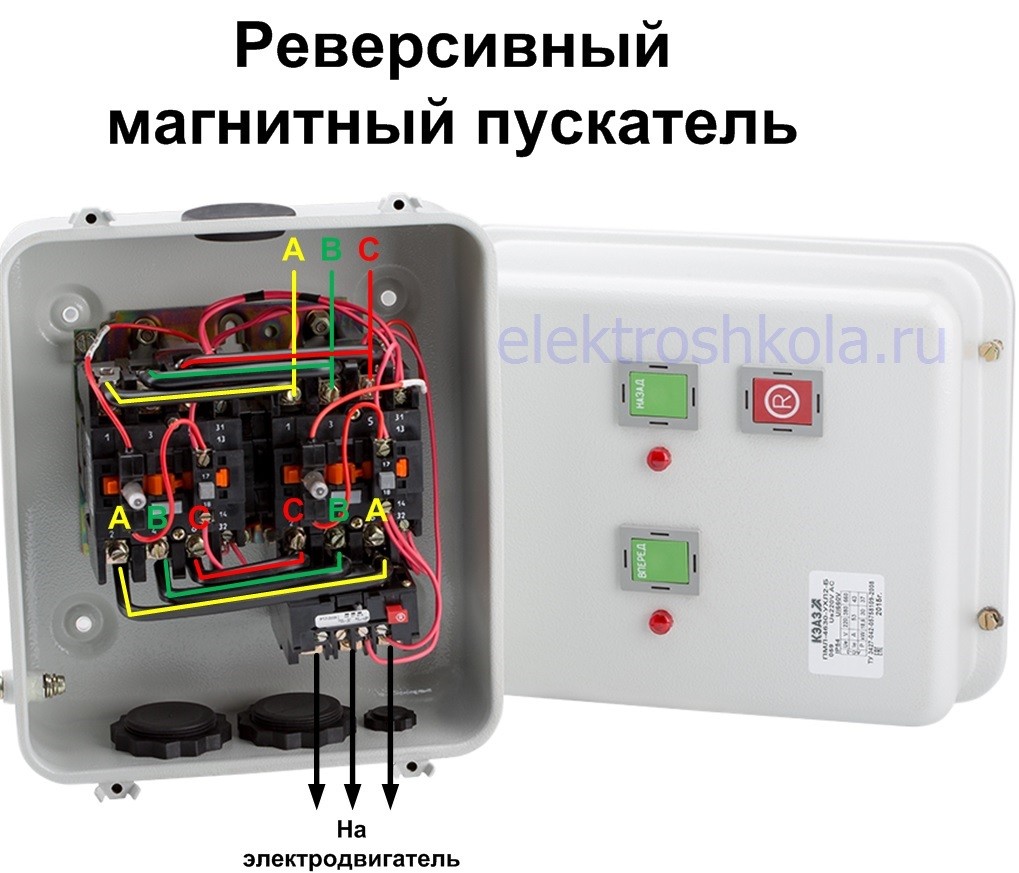

Как видно на картинке выше в состав реверсивного магнитного пускателя входят два контактора переключение между ними меняет порядок чередования фаз что приводит к изменению направления вращения электродвигателя. (Подробнее об изменении направления вращения электродвигателя и схеме работы реверсивного пускателя смотрите тут.)

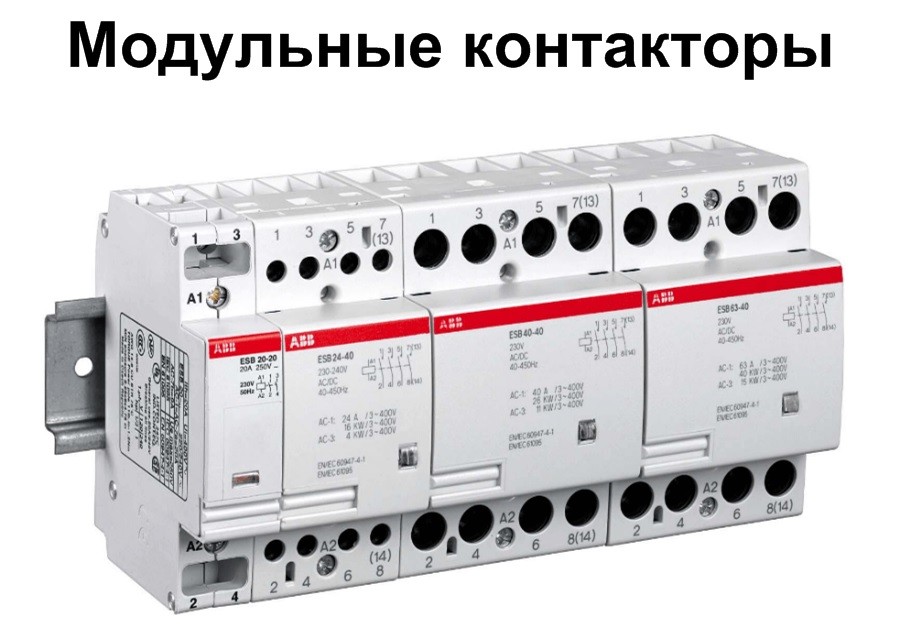

Есть так же так именуемые модульные контакторы — это малогабаритные контакторы созданные для установки на DIN рейку, в остальном их устройство и механизм работы таковой же как и у обыденных контакторов.
Сейчас разобравшись с понятиями контактора и пускателя приступим к исследованию принципа их работы.
Устройство и механизм работы контактора

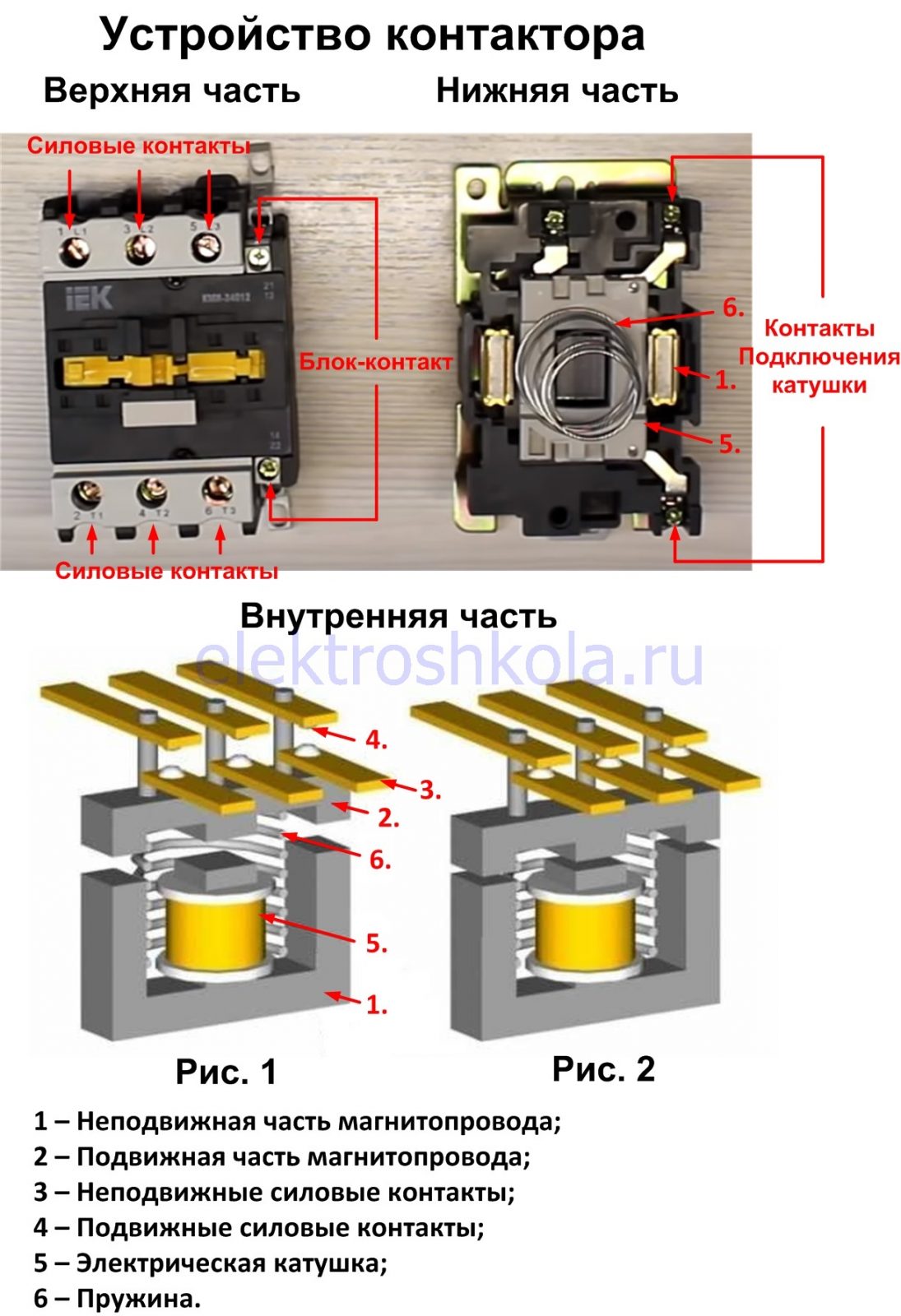

Как видно на картинке выше электромагнитный контактор состоит из следующих главных частей: магнитопровода состоящего, в свою очередь, из подвижной и недвижной частей, электрической катушки, силовых контактов, созданных для включения и отключения нагрузки, в состав которых входят подвижные контакты, которые крепятся к подвижной части магнитопровода и недвижные контакты, которые крепятся к высшей части корпуса контактора, блок-контактов созданных для применения в цепях управления, а так же пружины которая обеспечивает поддержание в разомкнутом состоянии состоянии силовых контактов.
Управление контактором осуществляется методом подачи напряжения на электрическую катушку, при прохождении через нее электрического тока создается электромагнитное поле протекающее через магнитопровод, при всем этом недвижная часть магнитопровода вместе с электрической катушкой работают как электромагнит который, как видно на рис.2 выше, преодолевая сопротивление пружины, притягивает верхнюю подвижную часть магнитопровода с закрепленными на ней подвижными контактами, таким макаром происходит замыкание силовых контактов, при снятии напряжения с катушки контактора электромагнитное поле исчезает переставая притягивать подвижную часть магнитопровода которая под воздействием пружины ворачивается в начальное положение размыкая силовые контакты.
В состав большинства современных контакторов заходит только один блок-контакт, но некоторые схемы управления требуют большего их количества, в данном случае на магнитный пускатель устанавливается дополнительная приставка имеющая несколько блок-контактов:

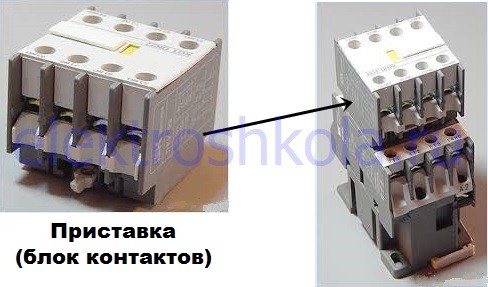

Как видно на картинке выше данная приставка (блок контактов) устанавливается на высшую часть контактора соединяясь с его подвижными силовыми контактами.
Выбор контакторов (магнитных пускателей) и их свойства.
Выбор контакторов и магнитных пускателей осуществляется по их следующим техническим чертам:
1) По типу коммутируемой нагрузки определяется нужная категория использования

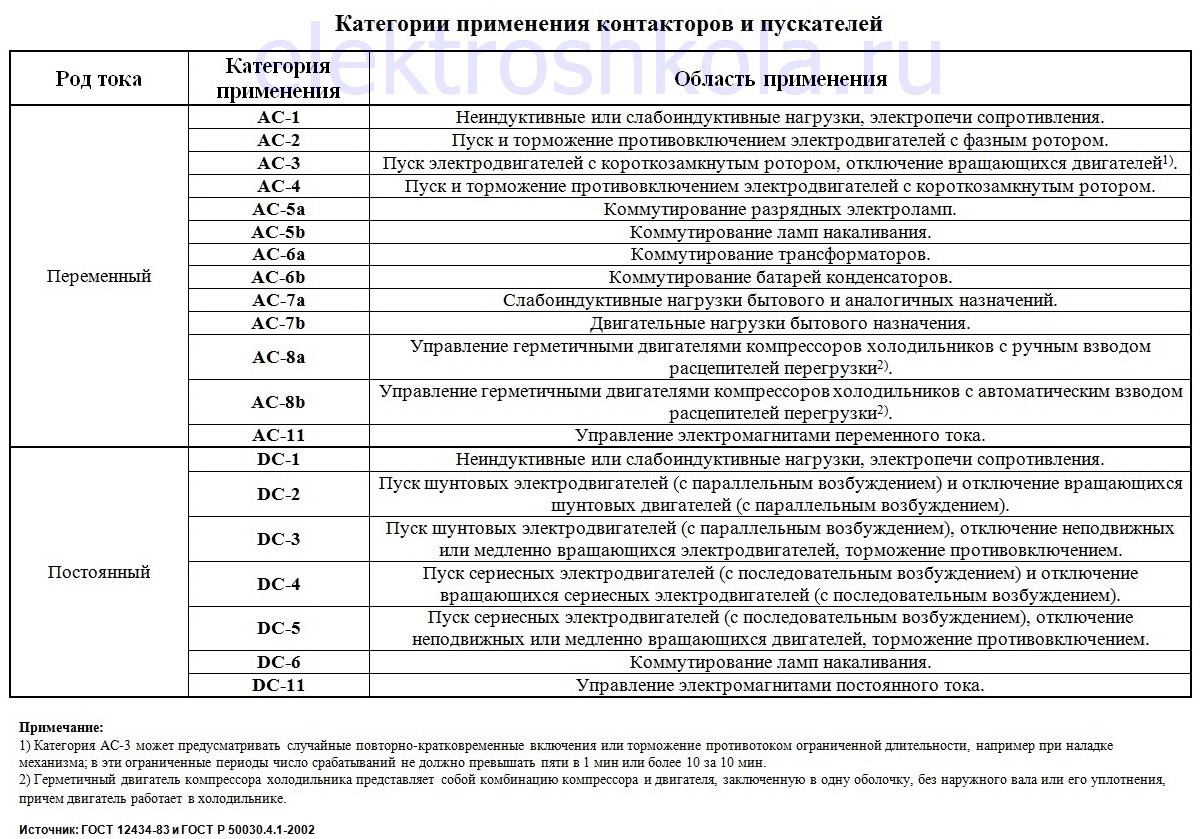

В согласовании с ГОСТ 12434-83 и ГОСТ Р 50030.4.1-2002 есть следующие категории (области) использования контакторов (пускателей):
