Пускатель магнитный зачем нужен

Он ну жен только для запусков движков? либо печку и освещение тоже можно с него запускать? а для чего он вообщем нужен? что двигтель на прямую без него чтоли не запуститься? либо к автомату обыкновенному мотор подключить и все??

Наилучший ответ

Основное использование магнитных пускателей это включение и отключение трехфазных асинхронных движков. Также электромагнитными пускателями можно включать и отключать всякую нагрузку, к примеру нагревательные элементы, источники света. Магнитными пускателями можно тормозить асинхронный мотор неизменным током. Электромагнитными пускателями можно переключать асинхронный мотор со звезды на треугольник.
Магнитные пускатели выпускают не только лишь в одиночном выполнении, но и в сдвоенном выполнении это реверсивные пускатели у них есть механическая защита от одновременного включения.

Магнитные пускатели обширно используются в системах автоматики. Это использование более оправданно, бывают прямые подключением асинхронного мотора через 3-х полюсный автоматический выключатель, такое подключение естественно не совершенно правильное, но можно использовать, хотя верно подключать мотор через пускатель. Обычная схема автоматики это подключение магнитного пускателя с применением термического реле, оно защищает мотор от перегрузок, таким методом подключаются фактически все асинхронные движки. Подключать асинхронный мотор без термического реле не лучше.

Магнитные пускатели врубаются и выключаются не только лишь клавишами, но и разными реле, к примеру реле времени, фото реле, герконы (магнитоуправляемые выключатели), обыденные реле, также концевыми выключателями. Магнитными пускателями можно управлять микропроцессорной техникой как опосредованно через реле, так и впрямую, если у пускателей есть ограничители перенапряжения (ОПН). Собрав схему из выше перечисленных компонент можно стопроцентно заавтоматизировать процесс управления магнитными пускателями и соответственно нагрузкой присоединенной через магнитный пускатель.

Другие ответы
fb.ru Магнитный пускатель — для каких целей он нужен и как его подключать
Всякую сильную нагрузку можно (и необходимо!) коммутировать пускателем.

Есть такое явление, при котором включение и выключение электромагнитных устройств сопровождается резким скачком тока и напряжения. Эти скачки могут превосходить способности устройств и вывести их из строя. Потому пуск и остановка движков должно быть "плавным" что и делает данная приблуда. она просто вроде бы срезает эти небезопасные выбросы тока и напряжения.

Один в магнитном поле воен Оракул (73239) че ?
в конце концов нечто разумное произнес, но только не тот устройство обрисовал=)

Пускатель нужен для того дабы отделить цепь управления движком от силовой цепи! Также пускатель даёт возможность : плавного включения мотора ( хоть какой мотор имеет пусковой завышенный ток), неопасная цепь управления ( цепь управления через понижающий трансформатор — к таковой цепи можно рукою прикоснуться и нее убьёт током! Ну и естественно, управление необходимо для того, дабы слаботочной цепью управления включать силовые цепи — но это уже не пускатели, а контакторы. Вообще плюсов масса .

электромагнитный пускатель имеет кучу преимуществ перед автоматом-
дистанционный пуск
моментальная сработка от защиты
управление большенными мощностями малым током управления
безопасность обслуживающего персонала

если б вы сходу произнесли как пердырдущие ораторы за плавный запуск, я бы утерял веру в електриков.
Дада есть плавный запуск но 2-мя пускателями перекл. треугольник-зьвезда. Но в данном контексте не о том вопрос

Электромагнитные пускатели: отличия, свойства и цены

Подключение электрического оборудования к сети нереально представить без коммутационной аппаратуры. Электромагнитные пускатели и контакторы обеспечивают пуск, торможение и отключение движков с релейно-контакторным управлением, и от их надежности зависит работоспособность всей электрической схемы. Современные пускатели выполняются во огромном количестве видов и конфигураций, а цена подобных аппаратов от различных производителей может значительно различаться.

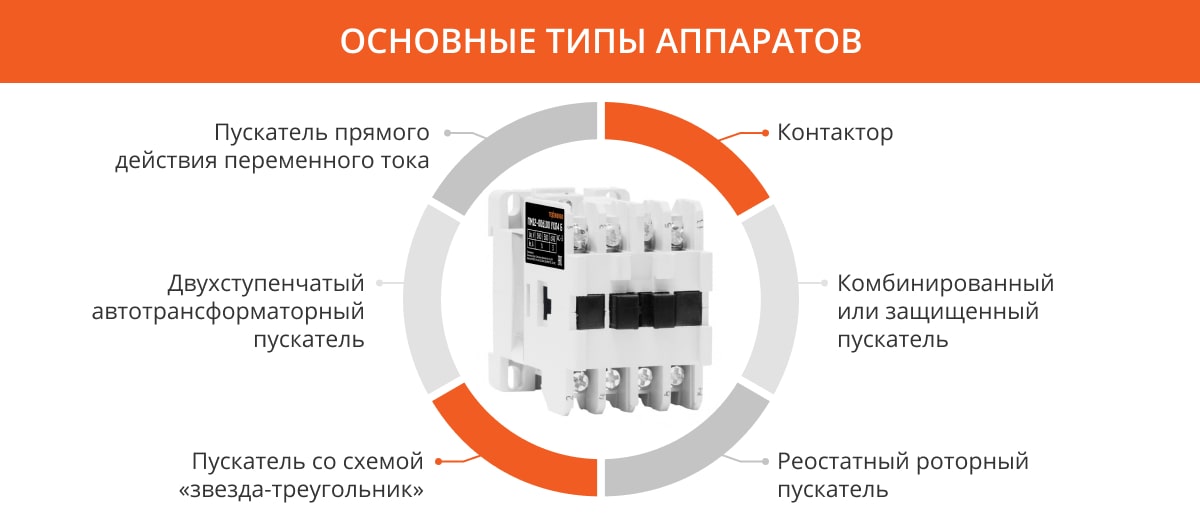

Типы электромагнитных пускателей

Электромагнитные пускатели служат для управления силовыми нагрузками, используются для пуска, торможения и реверса движков неизменного и переменного тока. Простой аппарат состоит из статичного сердечника с катушкой, подвижного якоря, основных и вспомогательных контактов, возвратимой пружины и других механических частей. Устройство электромагнитных пускателей и контакторов похожее, но кроме включения и отключения пускатели в состоянии делать и другие функции, зачем они оборудуются, к примеру, термическими реле и клавишами управлениями. Это существенно расширяет сферу их использования, в том числе в автоматических системах управления.

Принцип деяния электромагнитного пускателя опирается на явление электромагнитной индукции. Когда на катушку управления подают напряжение, появляется магнитное поле: якорь притягивается к сердечнику — контакты замыкаются. Когда отключают напряжение, возвратимая пружина выбрасывает якорь — контакты размыкаются.

Полезно знать

Контакторы и пускатели имеют дополнительные контактные группы, нормально-замкнутые либо нормально-разомкнутые. Дополнительные контактные группы могут употребляться для подключения устройств световой, звуковой сигнализации и подачи сигнала о состоянии пускателя в систему дистанционного управления.

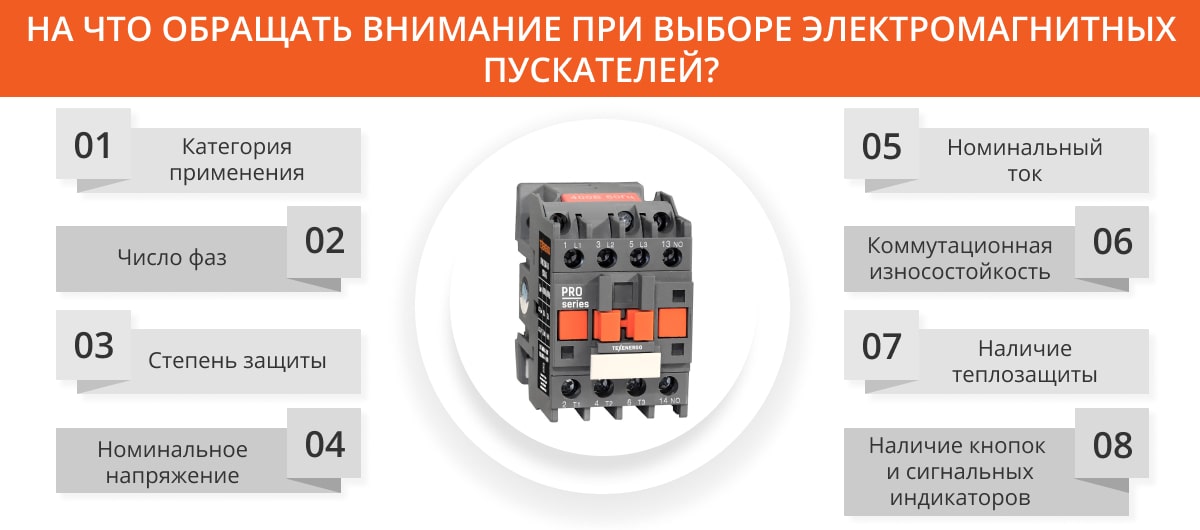

Какие бывают электромагнитные пускатели?

Есть пускатели разных категорий, для бытовых и промышленных сетей, для однофазовых и трехфазных движков, печей и осветительного оборудования, с клавишами и индикаторами… Разглядим классифицирующие признаки и главные свойства электромагнитных пускателей.

1. Категория использования. ГОСТ Р 50030.4.1-2012 устанавливает 12 категорий пускателей переменного тока и четыре категории неизменного тока [1] . К примеру, пускатели АС-1 созданы для цепей со слабоиндуктивными нагрузками; АС-4 — для запуска, останова асинхронных движков с короткозамкнутым ротором, работающих в повторно-кратковременном режиме; АС-5а — для коммутирования разрядных ламп; DC-3 — для управления шунтовыми движками и т.д..
   Подавляющее большая часть аппаратов имеет категорию АС-3/АС-4, их дополнительно систематизируют по предназначению:
   • нереверсивные — с одной магнитной катушкой;
   • реверсивные — с 2-мя магнитными катушками для реверса присоединенного мотора (на самом деле, это два аппарата в едином корпусе с расширенной группой контактов);
   • звезда-треугольник с модулями временной задержки. Применяются для пуска движков без нагрузки по схеме «звезда» с последующим переключением в топологию «треугольник».
2. Число фаз. Более распространены однофазовые и трехфазные электромагнитные пускатели.
3. Выполнение по степени защиты выбирается зависимо от окружающих критерий и требований к промышленной безопасности:
   • открытые (IP00, IP20) — инсталлируются в закрытых шкафах, на панелях в сухих отапливаемых помещениях, куда не попадают пыль и влага;
   • защищенные (IP40) — в железной и пластмассовой оболочке, инсталлируются в неотапливаемых помещениях с малозначительной запыленностью;
   • влагонепроницаемые (IP54, IP65) — для монтажа снаружи и снутри помещений;
   • специального выполнения — искробезопасные и/либо взрывозащищенные, для установки на предприятиях рудничной, горнодобывающей и нефтегазовой индустрии.
4. Номинальное напряжение силовых катушек: 12 В, 24 В, 36 В, 42 В, 48 В, 110 В, 127 В, 220 В (230 В), 380 В (400 В).
5. Номинальный ток силовых контактов. В маркировке аппаратов русских производителей указывается так именуемая величина, определяемая рабочим током. Всего их восемь: (1) — 9 А, 10 А, 12 А, 16 А, 18 А; (2) — 25 А; (3) — 40 А; (4) — 63 А, 80 А; (5) — 100 А, 125 А; (6) — 160 А, 185 А; (7) — 250 А; (8) — 400 А, 630 А, 1000 А [2] .
6. Коммутационная износостойкость. Количество циклов включений-отключений (ВО) и, стало быть, надежность пускателя определяются классом его силовых контактов в согласовании с ГОСТ 2491-82 [3] :
   • класс А — от 1,5 до 4,0 млн циклов ВО;
   • класс Б — от 0,63 до 1,5 млн циклов ВО;
   • класс В — от 0,1 до 0,5 млн циклов ВО.
7. Наличие теплозащиты. Встроенное термическое реле защищает электрические движки от долгих перегрузок по току. Главный параметр пускателей с реле — номинальный ток несрабатывания на средней уставке. Реле типа РТТ используются для защиты от длительных перегрузок, а РТЛ — к тому же для защиты от несимметричности токов.
8. Наличие кнопок и сигнальных индикаторов. При ручном управлении на аппаратах предусматриваются кнопки «Пуск», «Стоп» и «Реверс». Световые индикаторы режима работы электромагнитного пускателя в большинстве случаев устанавливаются в корпус вблизи с клавишами «Пуск», «Стоп» и «Реверс».

Также пускатели различают по напряжению катушки управления, количеству силовых полюсов, методу монтажа, спектру рабочих токов, числу и виду дополнительных контактов. Для пускателей, монтируемых на улице либо в неотапливаемых помещениях, принципиальна не только лишь степень защиты, но и климатическое выполнение, утвержденное ГОСТ 15150-69 для распределительной низковольтной аппаратуры [4] .

Цены на пускатели

Пускатели, как и другие коммутационные аппараты, представлены на рынке в разных ценовых секторах. От чего зависит цена электромагнитных пускателей?

Главные аспекты ценообразования:

1. номинальный ток, определяющий массогабаритные характеристики;
2. завод-изготовитель;
3. класс износостойкости;
4. предназначение пускателя, количество силовых полюсов;
5. дополнительные устройства: реле, ограничители перенапряжения, приставки времени, количество дополнительных контактов;
6. выполнение, защитные оболочки, наличие кнопок и индикации.

Пускатель магнитный ПМЛ 1100-12 230В 12А 1з УХЛ4 Б Теxenergo

Электромагнитные пускатели ПМЛ 1100, ПМЛ 2100, ПМЛ 3100, ПМЛ 4100 (магнитные пускатели ПМЛ, контакторы ПМЛ) созданы для запуска и останова асинхронных движков с короткозамкнутым ротором.

Российские производители — ООО «МФК ТЕХЭНЕРГО» (ТЕXENERGO), ОАО «Кашинский завод электроаппаратуры» (КашинЗЭА) — выпускают испытанные временем пускатели серий ПМЛ, ПМ12 и ПМ16 с классом Б и выше в современных конфигурациях и другие варианты. Известные забугорные изготовители — Schneider Electric, ABB, Siemens — предлагают продукцию из верхнего ценового сектора.

Это принципиально

Пускатели работают в томных коммутационных критериях. Ударные циклические нагрузки приходятся на силовую группу контактов, потому нужно, дабы их качество, а означает, коммутационная износостойкость была не ниже класса Б [5] . Дабы повысить надежность пускателей, некоторые изготовители, к примеру ТЕXENERGO, применяют серебро в производстве контактов.

Дабы оценить, как характеристики, выполнение и марка аппаратов коррелируют с их ценой, разглядим спектры примерных цен на трехфазные пускатели категории АС-3 разной мощности (обозначение вспомогательных контактов: «з» — замкнутый, «р» — разомкнутый). Сколько стоят электромагнитные пускатели?

Компактные, нереверсивные, ток до 18 А, АС:

ПМЛ 1100, 230 В, 12 А, 1з, УХЛ4, Б (TEXENERGO) — 251,61 рубля.

ПМЛ 1100, 220 В, 12 А, 1з («Кашинский завод электроаппаратуры») — 472,26 рубля.

Tesys E, 12 А, 220 В, 1р (TEXENERGO) — 565,95 рубля.

Ток до 40 А, открытые, AC:

ПМЛ 3100, 230 В, 40 А, 1з + 1р, УХЛ4, Б (TEXENERGO) — 886,94 рубля.

ПМ12-040150, 380 В, 1з («Кашинский завод электроаппаратуры») — 1256,70 рубля.

Tesys E, 40 А, 220 В, 1з + 1р (TEXENERGO) — 2021,58 рубля.

Ток до 100 А, с термическим реле, нереверсивные, AC:

ПМЛ 5100, 230 В, 95 А, 1з + 1р, УХЛ4, Б (TEXENERGO) — 1445,50 рубля.

ПМ12-100150, 380 В («Кашинский завод электроаппаратуры») — 5301,94 рубля.

Tesys E, 95 А, 220 В, 1з + 1р (Schneider Electric) — 4461,88 рубля.

Ток до 250 А, АС:

ПМ12-250150, 230 В, УХЛ4, Б, 4з + 2р (TEXENERGO) — 4555,50 рубля.

ПМ12-250150, 2з + 2р, 220 В («Кашинский завод электроаппаратуры») — 12 448,91 рубля.

Tesys E, 250 А, 220 В (Schneider Electric) — 15 893,47 рубля.

Ток выше 250 А, АС:

ПМ16-400100, 230 В, 1з (TEXENERGO) — 13 597,50 рубля.

Tesys E, 400 А, 220 В (Schneider Electric) — 32 417,28 рубля.

Как видно из сопоставления, цены на электромагнитные пускатели обоснованы не только лишь техническими параметрами, но и брендом. Но продукция российского производства из среднего ценового сектора часто выигрывают по соотношению цены и свойства. Также при выборе следует уделять свое внимание на соответствие эталонам и наличие сертификатов.

Где можно заказать электромагнитные пускатели

За рекомендацией, как верно избрать поставщика коммутационной аппаратуры, мы обратились к Андрею Александровичу Грибенко, директору ВЭД «МФК Техэнерго»:

«На современном рынке представлен широкий ассортимент электротехнической продукции из различных ценовых категорий. Но, если клиент находится в поиске ответственного поставщика, стоит отдавать предпочтение конкретно производителям, ведь они знают свою продукцию лучше всех и в состоянии оперативно решать вопросы транспортировки, сервисного и гарантийного обслуживания.

Компания «МФК ТЕХЭНЕРГО» — большой производитель электротехнической продукции Рф с своими производственными площадками как в РФ, так и за рубежом. Более 30 лет занимается поставкой модульной, силовой и коммутационной аппаратуры, щитового оборудования, кабелей, светотехники, измерительных устройств, устройств автоматики, изделий для монтажа… С 1987 года без помощи других производит электромагнитные пускатели и контакторы TEXENERGO серий ПМЛ, ПМ12, ПМ16, ПМЕ, ПМА, ПМУ, КТ, КВТ, КВ-1, КВ-2, КМИ, КТИ и т.д., качество которых подтверждается европейскими сертификатами соответствия и бессчетными отзывами клиентов — у нас нет возвратов и претензий на пускатели и контакторы. Компания работает в среднем ценовом спектре. Посреди наших потребителей — Столичный метрополитен, Газпром, Мосгортранс, Роснефть и другие. Мы повсевременно работаем над надежностью нашего оборудования и производим пускатели в выполнении А. Пускатели TEXENERGO класса Б часто превосходят предложения других производителей по соотношению цены и свойства.

Не считая своей продукции «МФК ТЕХЭНЕРГО» предлагает пускатели и дополнительные устройства «Кашинского завода электроаппаратуры», Sсhneider Electric, ABB. Мы придерживаемся политики открытости и добросовестных цен, потому на веб-сайте представлены каталог и прайс-листы на весь список продукции».

* Цены на оборудование взяты из открытых источников и животрепещущи на апрель 2021 года. Материал не является общественной офертой.

Магнитный пускатель

Пускатель электромагнитный применяется для коммутации массивных потребителей электроэнергии в главном на производстве. В этой статье речь пойдет о том, зачем нужен магнитный пускатель, каковой механизм работы магнитного пускателя и устройство магнитного пускателя. Устройство и принцип пускателя, как для цепей 380В так и для 220В, одинаковы издавна и отлично отработаны конструкторами.

Предназначение пускателей

Как уже было сказано, это коммутационный аппарат, проще говоря, выключатель, таково его предназначение. Контакты пускателей рассчитаны на большой ток, протекающий через нагревательные приборы и массивные электродвигатели. Эти силовые контакты приводятся в действие электромагнитным методом, потому управлять пускателями можно дистанционно с помощью сравнимо маломощных цепей. Потому малеханькой кнопкой либо концевым выключателем можно создавать подключение массивных электродвигателей и другой нагрузки. Реверсивный пускатель обеспечивает включение асинхронных моторов в всякую сторону – по часовой стрелке либо против, по выбору оператора либо системы управления.

Механизм работы

Принцип деяния магнитного пускателя практически совпадает с реле. Для работы пускателя от кнопок без фиксации применяется самоблокировка от контактов, параллельных кнопке. Для отключения применяется нормально замкнутая кнопка, включенная последовательно в цепь управления. При размыкании контактов пускатель отключается и готов к повторному включению сходу после замыкания контактов стоповой кнопки.

«Кнопочный» вариант управления пускателями является подавляющим для ручных операций. В цепях автоматики пускатели обычно удерживаются во включенном состоянии непрерывным сигналом, подаваемым с дискретного выхода контроллера на промежуточное реле.

Есть разные виды пускателей, посреди которых есть и реверсивные магнитные пускатели («головная боль» новичков-электромонтеров, пытающихся осознать как работает непривычная цепь и не привыкших мыслить электрическими схемами). Практически это два пускателя, работающие строго попеременно: если врубается один, то другой должен быть непременно отключен, по другому будет куцее замыкание между фазами.

Его принцип такой: если в одном включенном положении последовательность фаз A, B, C, то в другом положении должно быть, к примеру, A, C, B, другими словами, две фазы должны обменяться местами. Это позволяет изменять направление вращающегося поля в асинхронных моторах и запускать их в различном направлении или по часовой стрелке, или против.

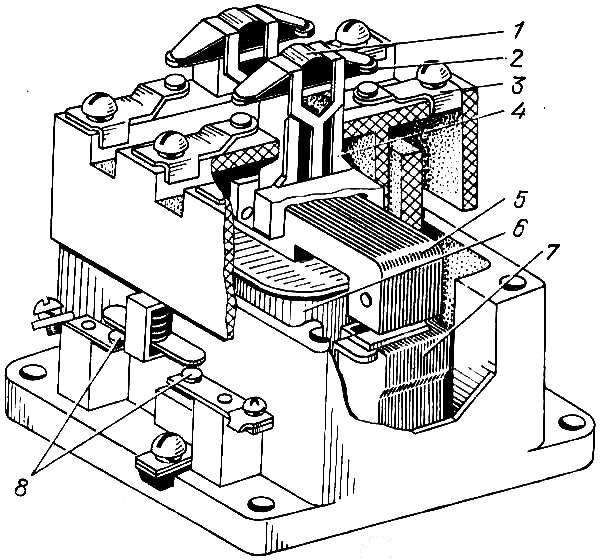

Устройство магнитного пускателя

Все виды магнитных пускателей объединяют такие элементы конструкции, как электромагнит переменного тока, система подвижных и недвижных силовых и вспомогательных контактов. Несущей частью является корпус из теплостойких и негорючих пластиков. Эти пластмассы должны быть механически крепкими и не деформироваться при завышенной температуре. Хоть какой пускатель, обычно, трехфазный.

1. Контактные пружины, обеспечивающие плавность запуска
2. Подвижные контакты (мостики)
3. Недвижные контакты (пластинки)
4. Пластмассовая траверса
5. Якорь
6. Катушка пускателя
7. Ш-образная часть магнитопровода
8. Дополнительные контакты

Систематизация магнитных пускателей делается по нескольким признакам, посреди которых обычно главной является величина пускателя. Под величиной предполагаются не габариты либо вес пускателя, а то, какой ток он может коммутировать и как он устойчив к дуге в цепях с индуктивностями (при выключении электродвигателя). Основой является нереверсивный магнитный пускатель, так как реверсивные собираются из последних. Работа магнитных пускателей протекает в различных критериях, потому их также систематизируют по степени защищенности: открытое, защищенное, пылебрызгонепроницаемое.

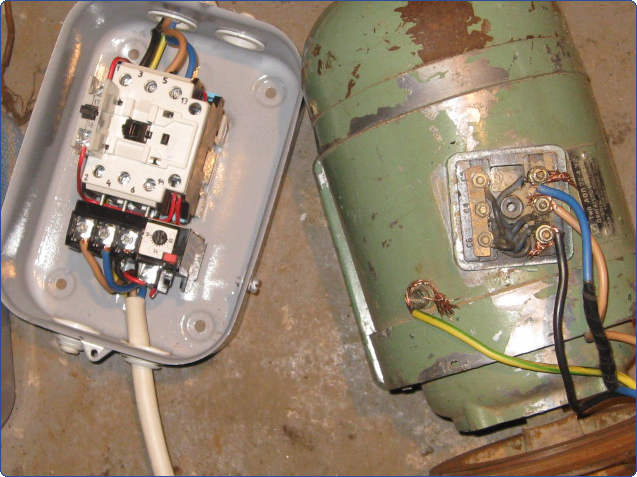

Работа магнитного пускателя очень нередко требует существования термического реле. Все типы магнитных пускателей имеют конструктивно совместимые термические реле. Нередко их выпускает один и тот же производитель. В особенности необходимыми применениями термических реле является защита электродвигателей от перегрева. Термическое реле состоит из двухфазных биметаллических проводников (проводников с различными коэффициентами термического расширения) – по одному на каждую фазу.

С электрической точки зрения, они являются резисторами с очень малым сопротивлением, и, таким макаром, служат датчиками тока. Когда через фазы (либо одну из них) протекает очень большой ток, биметаллическая пластинка изгибается и размыкает магнитные контакты, другими словами контакты в цепи катушки пускателя. Подключение термических реле осуществляется между пускателем и нагрузкой.

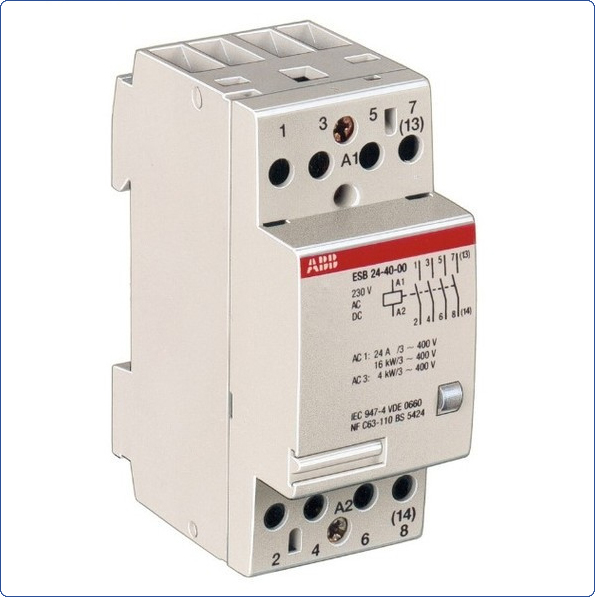

Больше распространяются модульные пускатели. Это пускатели, монтируемые на DIN-рейку. Это железная профильная полоса, фиксируемая в шкафах на щите. Простота и легкость монтажа – исключительные. Вблизи с пускателем (контактором) можно прикрепить термические реле, автоматы, УЗО (устройство защитного отключения), микропроцессорные контроллеры и почти все другое. Модульные устройства совсем не сложно собираются в схемы, благодаря каналам для проводов, проложенным между DIN-рейками. Установка осуществляется зачищенными проводами нужного сечения, обжатыми наконечниками. Наконечники вставляют в отверстия клемм устройств согласно принципной схеме и зажимают винтами.

На верхнюю сторону пускателей наносится маркировка, нужная при монтаже и ремонте. Там есть обозначение типа, схема контактов и в некоторых случаях производители оставляют место для наклейки либо подписи потребительских данных.

Огромные успехи в силовой электронике, достигнутые за последние десятилетия, привели к тому, что большая часть главных производителей сейчас предлагают потребителям бесконтактные пускатели, содержащие массивные полупроводниковые ключи. У них есть определенные достоинства. Они работают бесшумно, не искрят, имеют высшую частоту переключений.

Некоторые модели благодаря ШИМ-контроллерам позволяют плавненько пускать электродвигатели, а для автоматизации предусмотрены даже сетевые интерфейсы. К недочетам можно отнести высшую стоимость, высшую квалификацию ремонтного персонала и опасную гальваническую связь с сетью, что может грозить электрикам-ремонтникам.

Заключение

Невзирая на внедрение электронных ключей: уже устаревающие тиристоры и симисторы, массивные полевые транзисторы, и многообещающие IGBT-транзисторы, магнитные пускатели сохраняют свое значение. Конкретно они накрепко разрывают цепи, без каких-то небезопасных для персонала либо оборудования остаточных токов и утечек. Практически это тот бессмертный “рубильник” который с гарантией обесточивает электроустановку. высококачественные пускатели никогда не заклинивают и получать необходимо конкретно такие.
