При проведении ремонта в помещении, либо строительстве нового жилища, все почаще отдается предпочтение навесным потолкам. Не считая эстетической составляющей, возникает возможность организовать электрическую и сигнальную проводку на несущем потолке, без штробления.
Вне зависимости от того, организуется проводка под натяжным потолком, панельным, либо гипсокартонным, должны быть соблюдены меры пожарной безопасности, и требования Правил устройства электроустановок. Тот факт, что проводка по потолку не видна, не дает оснований делать работы небережно.
Принципиально! В отличие от встроенного в стенку, кабель у потолка открыт для доступа воздуха. Это значит, что при возгорании, огнь распространится по всей его длине за куцее время.
Самую большую опасность представляет собой возгорание проводки под натяжным потолком, или под древесными перекрытиями. Момент начала пожара вы не увидите, а его площадь за считанные секунды будет равна размерам потолка.
Главные требования при организации проводки в межпотолочном пространстве

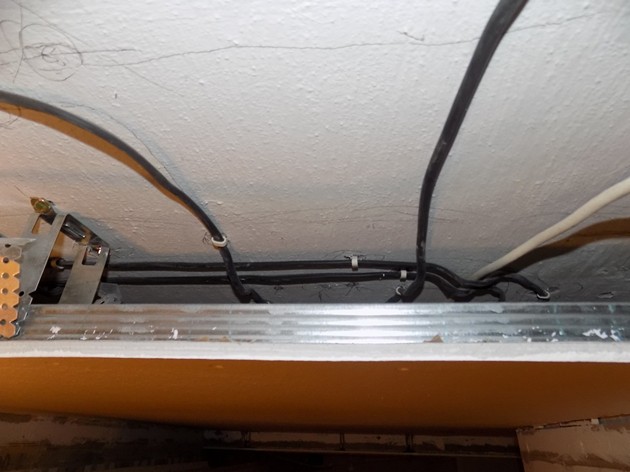

- Прокладка любого кабеля за навесным потолком организуется при помощи фиксирующих приспособлений.

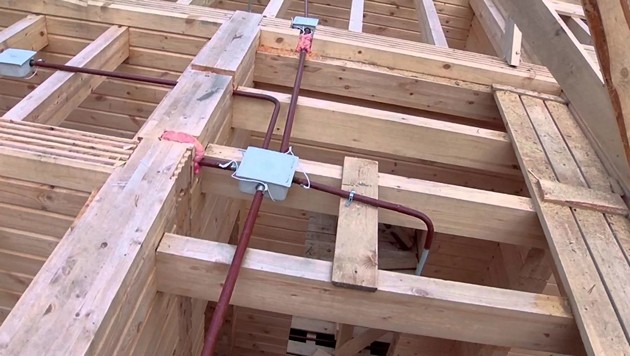

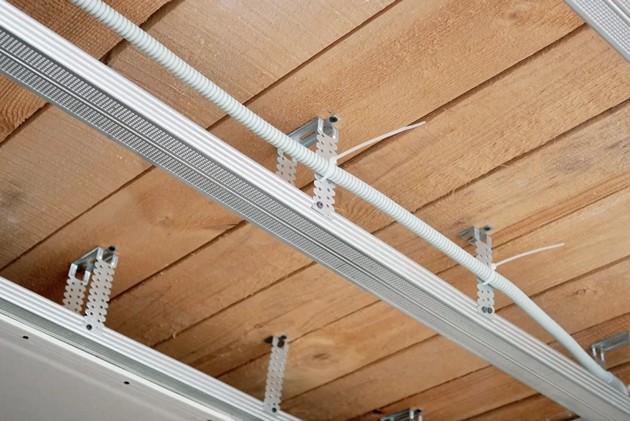

В древесных конструкциях, прокладка проводки организуется на подвесах, без касания поверхности.
Правила устройства электроустановок вообщем предписывают укладку кабеля в древесных домах с внедрением железных труб.
Но на практике, обычно применяется гофр из материала, не поддерживающего горение.
- Провод лучше укладывать в гофр. Но если вы применяете высококачественные кабели с двойной изоляцией (каждый проводник с покрытием + наружняя оболочка), установка проводки по потолку можно организовать без дополнительных «шлангов». Снова же, он должен быть закреплен, а не просто лежать на гипсокартоне.

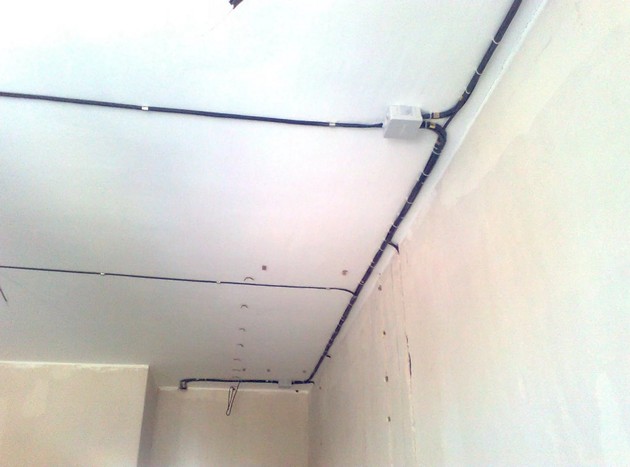

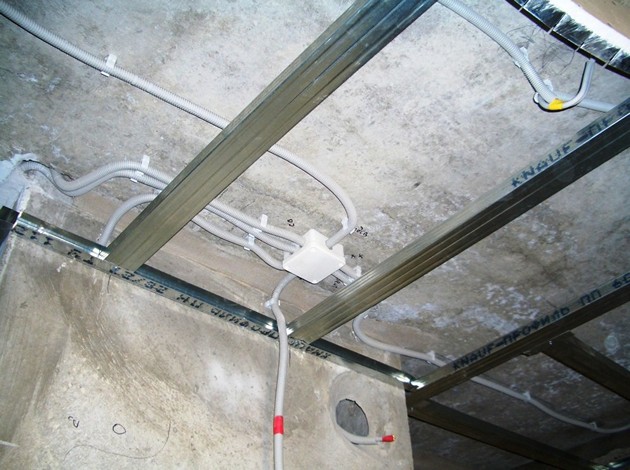

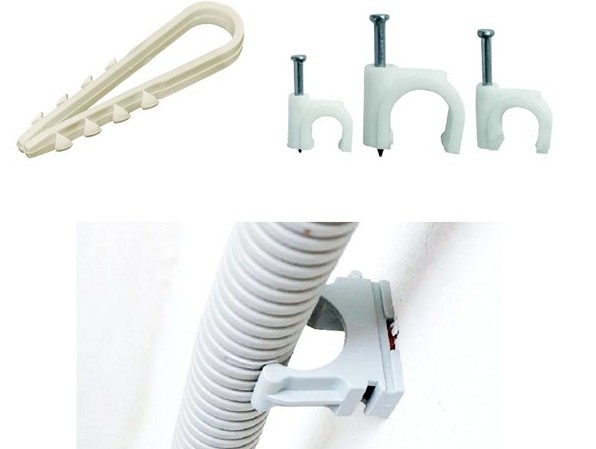

Для фиксации используются монтажные клипсы и хомуты. В продаже имеется большой выбор схожих приспособлений, изготавливать крепежные элементы своими руками не имеет смысла.
Принципиально! Крепление проводки к потолку при помощи железной фурнитуры неприемлимо, применяются только диэлектрические материалы.
- Геометрия укладки не имеет значения, проводка под натяжным потолком может быть разведена хоть на искосок.
Следует учесть точки подвеса потолка: для этого, перед укладкой кабеля нужно разметить места установки навесных конструкций. Кабель прокладывается на расстоянии не поближе 10 см от крепежа.
- Очередной момент, который не обязателен исходя из убеждений Правил устройства электроустановок, но поможет предупредить образование разных наводок в сигнальных проводах (телевизионных, веб, телефонных). Все скрещения кабеля выполняются под прямым углом. По способности нужно организовывать слабину в местах скрещения, дабы не было конкретного касания кабелей.
Если силовой и сигнальный кабели прокладываются параллельно, расстояние между ними должно быть более 30–40 см. В таком случае на концы сигнального кабеля инсталлируются ферритовые хомуты — гасители помех.

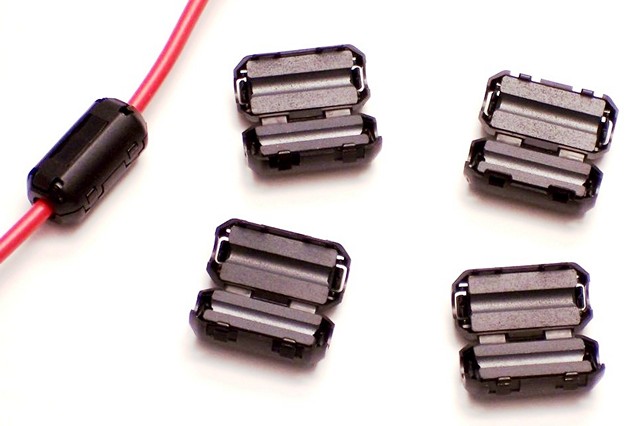

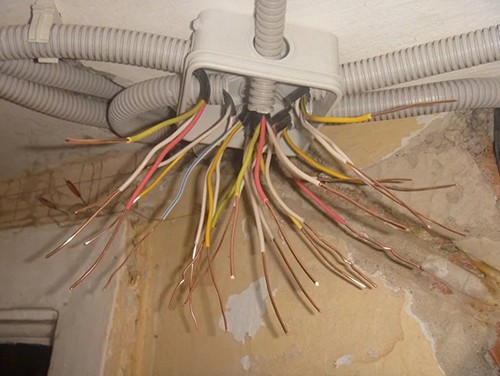

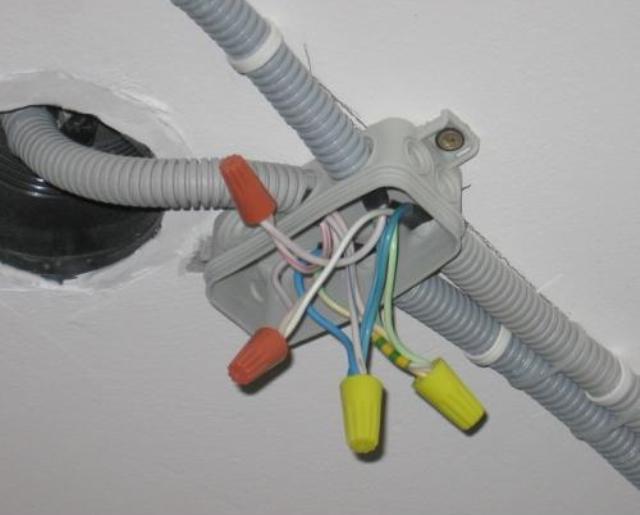

- Повышенное внимание нужно уделять распаячным коробкам. Проводка на потолке (включая коробки) будет труднодоступной для обслуживания. Если соединения кабеля выполнены некрепко, вы получаете возможный очаг нагрева и отгорания контактов. Для восстановления работоспособности, придется демонтировать потолок.
Дальше разглядим несколько типовых схем потолочной разводки электрокабеля.
Квартирный вариант ремонта электрики
Обычная неувязка при организации ремонта проводки — замена старенькых дюралевых линий на медные. Ремонт не всегда проводится во всех комнатах сразу, есть смысл поменять проводку в квартире поэтапно. Потолочная разводка дает такую возможность.

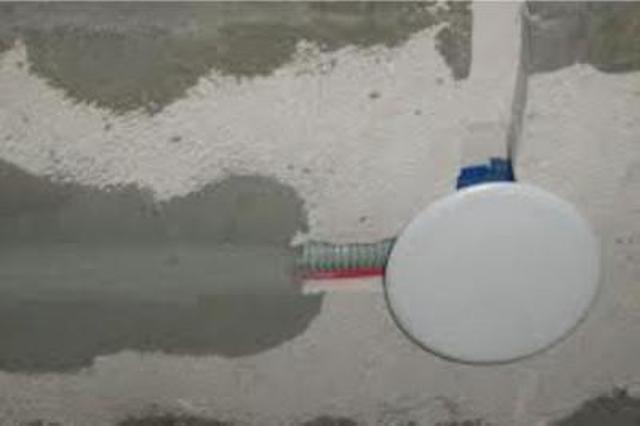

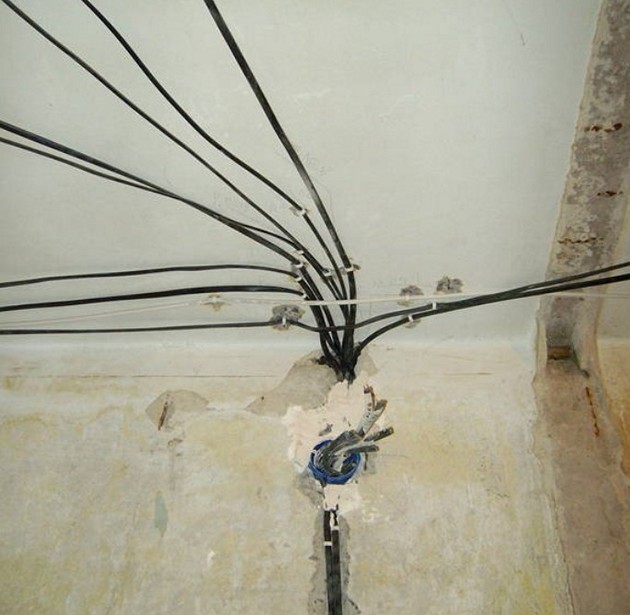

Обычно, магистральные силовые полосы в типовых квартирах проходят на расстоянии 20–30 см от потолка, и размещены горизонтально. Допустим, вы организуете навесной потолок, а ремонт стенок не заходит в наиблежайшие планы. Можно произвести подмену магистральных (подводящих) кабелей в квартире по потолку. В данном случае довольно будет аккуратненько проштробить стенки (от распределительной коробки ввысь) до уровня навесного потолка. Ремонт 10–15 см² не будет очень накладным, просто наклейте на это место кусок обоев.
Древняя линия пусть остается в стенке, ее просто отсоединяем в распаячных коробках. А новый потолочный медный кабель соединяем с дюралевыми проводами при помощи контактных колодок (для предотвращения химической коррозии). Когда вы дойдете до ремонта в этой комнате, остается поменять только потребительские полосы (розеточные) на медные, и вся проводка в квартире будет соответствовать нормам ПУЭ.
Это принужденное решение на тот случай, когда ремонт потолка и стенок производятся с разбросом по времени. Если ремонт проводится во всей комнате сходу, распределительные коробки инсталлируются под фальшпотолком.
Очевидно, при укладке магистральной проводки по потолку, нужно учесть многообещающую нагрузку: может быть, вы решите расположить в комнате новые точки подключения. Можно установить дополнительную распаячную коробку, завести туда питающий кабель, и зарезервировать ее.
Очередной вариант модернизации (вероятен, если вы организуете навесные потолки во всех комнатах и коридорах) — сверление сквозных соединительных каналов между помещениями.
В данном случае, магистральный кабель вводится из помещения с готовым навесным потолком (очевидно, с распределительной коробки) в комнату, где в дальнейшем планируется установка фальшпотолка. Концы кабеля изолируются колпачками, оставляется припас для разводки в коробку. Может быть, это временное решение не очень эстетично, но с учетом грядущего ремонта таковой метод допустим. Зато при организации навесного потолка, у вас будет готовый ввод для электрического оборудования помещения.
Организация освещения (модернизация потолочной проводки)

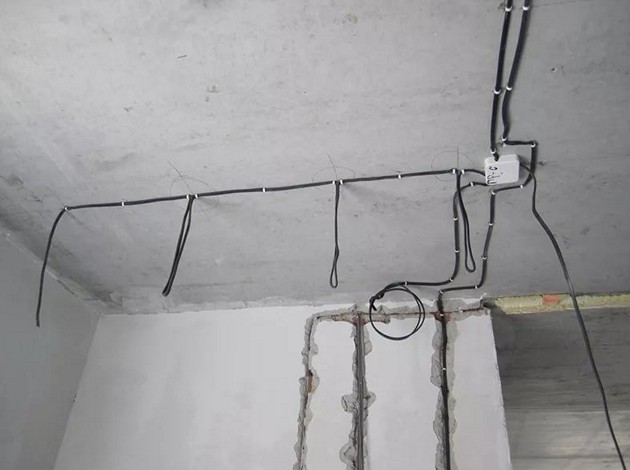

Установка навесных потолков позволяет заного организовать освещение комнаты. Вы сможете заместо люстры установить точечные плафоны, сберегая место по высоте. В таком случае, подводящие кабели обязаны иметь вертикальные ответвления напротив мест установки светоточек.
Если вы планируете сверление отверстий в гипсокартоне — провода следует временно приподнять, а потом достать из образовавшихся отверстий для светоточек.
Поначалу рисуется план размещения источников света, потом на несущем потолке отмечается их проекция. При разметке, начинающие мастера нередко переворачивают план на потолок (на 180°). В итоге выходит зеркальная разметка. Не запамятовывайте об этом! План должен лежать на полу (на столе), и разметка на потолке переносится без виртуального разворота.
Силовые кабели (220 вольт) непременно крепятся к основному потолку, они не должны провисать до гипсокартона. А вот размещение низковольтных блоков питания (так именуемых драйверов), допускается прямо на навесном потолке. Для современных светодиодных ламп это обычное решение.
Установка проводки для навесной люстры, под натяжным потолком востребует установки жесткого крепления. Подвес на крюк в этом случае неосуществим — даже маленькие колебания осветительного прибора деформируют натяжной потолок.

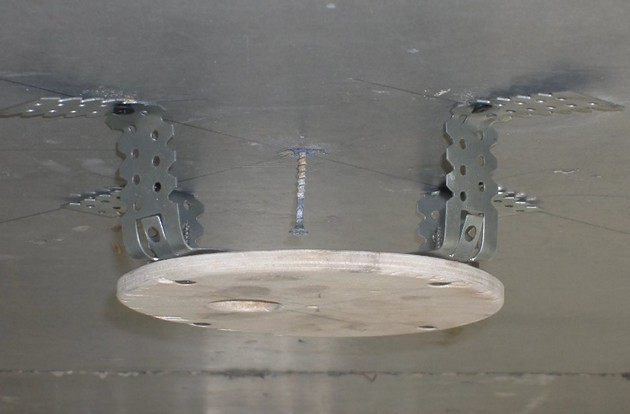

На несущую поверхность крепится жесткая плоскость (к примеру, гидростойкая фанера). В ней предусматривается отверстие для проводки.

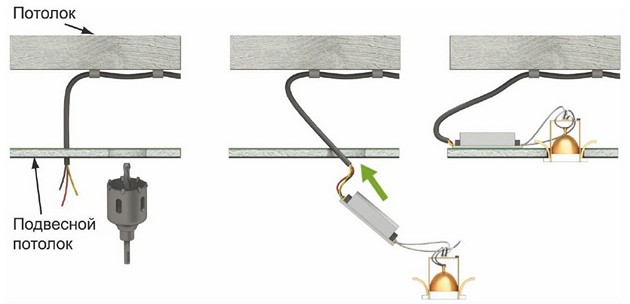

Перед установкой натяжного потолка, провод фиксируется над отверстием таким макаром, дабы его можно было просто вывести наружу. Натягивается навесной потолок, отмеряется положение отверстия, проделывается аккуратная дырка. Выводится провод, и прикручивается люстра.

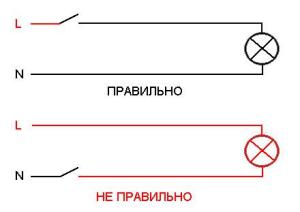

Совет: Даже если вы устанавливаете источник света с одной кнопкой включения, есть смысл провести тройной фазный кабель от люстры до коробки с выключателем. Когда вы решите установить трехклавишник с многорожковым светильником, не придется переделывать проводку — понадобятся «лишние» провода.
Вообщем, при организации проводки над навесным потолком, всегда есть смысл бросить несколько запасных линий. Очевидно, это животрепещуще только в случаях, когда к межпотолочному месту есть доступ. К примеру, один край навесного потолка завершается не у вертикальной стенки, а в нише антресоли.
Кстати, в коридорах, достаточно нередко ставится несколько антресолей. Организовав доступ в межпотолочное место с 2-ух сторон, вы обеспечите неограниченные способности для модернизации проводки. Очевидно, о натяжных потолках речь не идет — только гипсокартон либо потолочные панели.
Правда придется несколько отойти от правил: новенькая проводка (непременно в гофре) будет улечся на фальшпотолок.

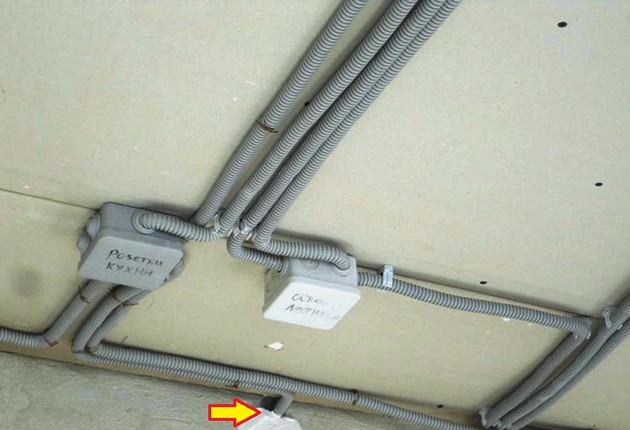

Организация распределительных коробок при укладке проводки над навесным потолком
Как говорилось преждевременное, при установке глухого навесного потолка, доступ к коробкам неосуществим. Один из вариантов решения — установка коробок ниже потолка. Но тогда пропадает весь эффект от сокрытой проводки.
Если вы предвидите необходимость повторяющегося вмешательства в коробку, можно установить в неприметном месте (к примеру, над высочайшим шкафом), ревизионный лючок.

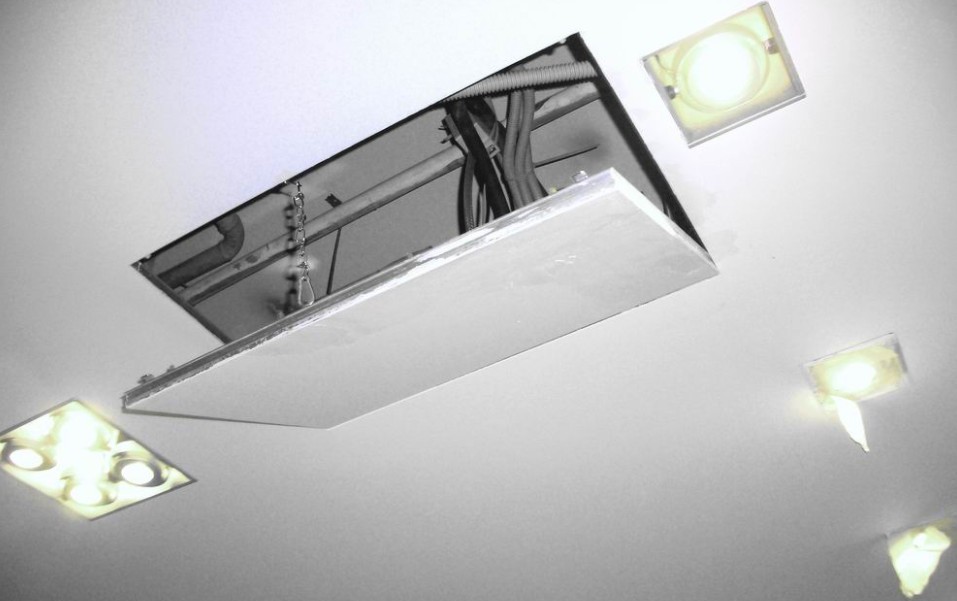

Есть так именуемые «люки-невидимки», которые не очень портят внешний облик.
Тогда есть смысл вывести главные полосы в одну распаячную коробку, и поместить ее над лючком. Это несколько усложнит установка, но по мере надобности обеспечит легкий доступ.
И все же, самый лучший метод организации распределительных узлов (хотя бы на магистральных линиях) — вынос коробок за плоскость навесного потолка. Потому узловые точки делаются в коридоре (прихожей), где всегда можно организовать антресоли. Все коробки будут доступны, и в то же время, укрыты от глаз.
На что следует уделять свое внимание при монтаже проводки по потолку?
В современных квартирах все пореже можно повстречать потолки в «первозданном» виде. Обычно, смонтированы натяжные либо гипсокартонные конструкции. Они очень красивы и имеют огромное количество преимуществ, одним из которых является возможность установки огромного количества осветительных приборов. Всем им нужно подключение к электросети и для этого, нужна прокладка проводки по потолку.
Главные ошибки
Самая основная ошибка, которую может совершить владелец дома при монтаже проводки – доверить эту операцию непрофессионалу либо выполнить все без помощи других, не имея нужных познаний и опыта.

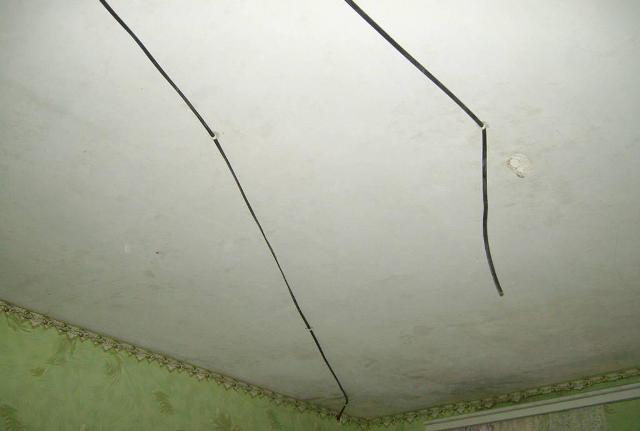

Очень нередко можно узреть, как проводка проложена по потолку без всяких монтажных коробов и защитной гофры. Это часто встречающаяся ошибка и такая прокладка кабеля может привести к пожару. Если электропровод будет поврежден и возникнет куцее замыкание, могут загореться все примыкающие детали конструкции.
Согласно требованиям, которые используются для внешней проводки, все провода нужно прокладывать исключительно в защитном металлорукаве либо гофре из специального самозатухающего пластика.
2-ая распространенная ошибка – подключение всех осветительных устройств и иных потребителей электроэнергии на одно устройство защитного отключения. Если нагрузка не превосходит расчетной, то такое подключение будет доставлять неудобства только при появлении замыкания в одном из потребителей – они будут отключаться все сходу.
Более суровым нарушением, когда осуществляется установка проводки в квартире, в том числе и по потолку, будет подключение выключателя не на фазовый провод, а на нулевой. В данном случае, даже когда выключатель находится в положении «выключено», существует опасность поражения электрическим током. К примеру, при смене лампочки либо подключении осветительного прибора.

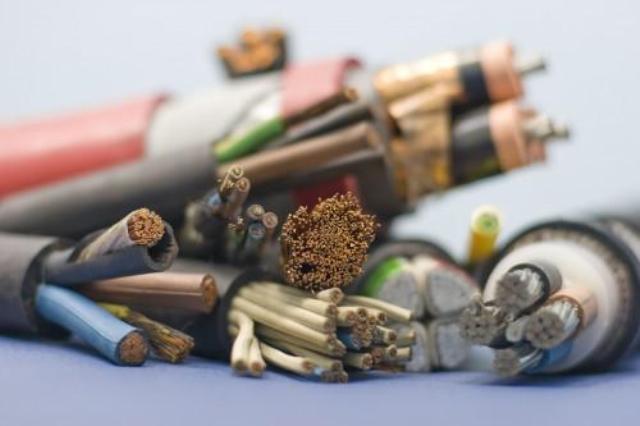

В конце концов, самой небезопасной и грубой ошибкой при монтаже проводов, будет неправильный выбор их сечения. Из экономии нередко выбирается не то сечение, которое нужно, а тот вариант, который дешевле. Это приводит к тому, что некорректно избранный провод повсевременно нагревается и подвергается завышенной нагрузке. Вкупе эти причины могут привести к недлинному замыканию и возгоранию и как следствие – к пожару.
Невзирая на то, что всех этих ошибок совсем не сложно избежать, они встречаются повсевременно. Некоторые просто сберегают и сознательно их допускают, а некоторые совершают такие грубые нарушения по неведению.
Как избежать нарушений и ошибок
По сути, это нетрудно. Есть свод главных правил, соблюдая которые, проводка в квартире просто прокладывается хоть по потолку, хоть по стенкам, безо всяких сложностей и заморочек.
Сначала, следует осознать, что прокладывать все электротехнические составляющие в запотолочном пространстве следует в согласовании с требованиями к прокладке внешней проводки. Это означает, что все токопроводящие элементы системы должны быть уложены в специальную гофру из пластика либо железный короб. При всем этом, крепление проводки к потолку очень комфортно производить с помощью особых монтажных клипс.
Еще до начала монтажа, нужно составить подробный план размещения всех потребителей, которые будут подключены к этой проводке. В согласовании с этим планом, на каждую группу употребления электричества нужно запланировать одну распределительную коробку.

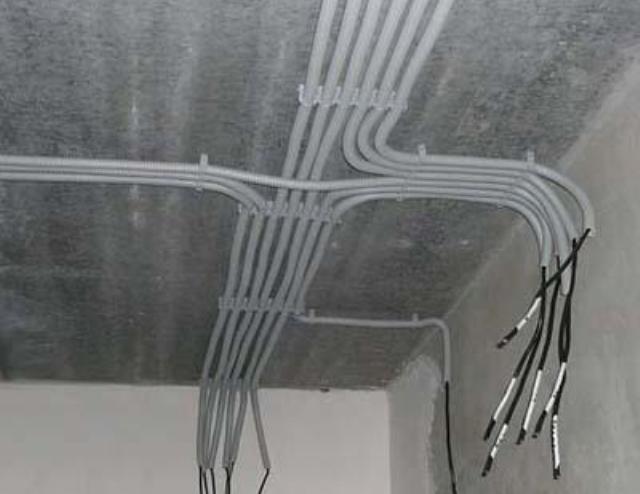

На потолке необходимо наметить все места, где такие коробки будут размещаться. Весь установка стоит начинать конкретно с установки распределительных коробов. От них, в гофре, прокладываются кабели, подводящие ток к светильникам и иным потребителям электроэнергии. Все каналы либо гофры, находящиеся на потолке, должны перейти параллельно друг дружке. Это упростит сервис в предстоящем. Пересекаться провода не должны. В местах соединений нескольких линий, нужно смонтировать распаечную коробку.
В ванных, кухнях и других помещениях с высочайшим содержанием воды в воздухе, нужно использовать особые распаечные коробки, которые дают достаточную защиту от воздействия воды. То же самое относится и к гофротрубе, в какой будут уложены провода – она должна защищать уложенные кабели от воды.
Отдельного упоминания стоит установка электрических проводов с внедрением укрытого способа. В данном случае, кабели укладываются в специально пробитый в перекрытии канал. Тут нужно соблюдать требования по безопасности, предъявляемые к сокрытой проводке.
Идеальнее всего, сокрытый тип проводки использовать в кухнях, ванных и иных мокроватых местах. Так будет намного безопаснее. Но, даже при монтаже сокрытым методом, нужно применять кабель каналы либо бугристые пластмассовые трубки.
Беря во внимание, что после укрытого монтажа будет затруднен доступ ко всем составляющим системы, необходимо заблаговременно обмыслить и высчитать нагрузку потребителей и подобрать соответственное сечение проводов.
Как вести проводку: по полу либо потолку?
Представьте, что вы приобрели квартиру в новостройке и собираетесь заняться проводкой. Как ее прокладывать, по полу либо потолку? Изучаем за и против каждого варианта.
В СССР в большинстве случаев вели проводку по стенкам и это числилось наилучшим вариантом. На данный момент, в эру натяжных потолков и стяжек, появился вариант монтажа проводки по полу либо потолку. Какой вариант более предпочтителен? Приводим «за» и «против» для каждого.
Многие отрешаются от стенного монтажа проводки, так как нужно штробить стенки (большее расстояние, чем при напольном либо потолочном монтаже), а это дополнительные расходы. Несущие перекрытия так и совсем нельзя штробить. Потому в данной статье мы разглядим необходимость монтажа проводки по потолку либо полу.

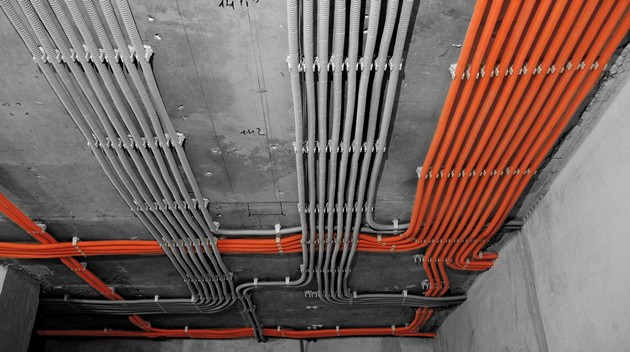

Установка по потолку
В каком случае стоит вести проводку по потолку? Есть несколько критерий, которые могут содействовать выбору в пользу потолка.
Планируется установка навесного потолка. Если планируется установка гипсокартонного либо натяжного потолка, тогда лучше вести проводку по потолку, так как можно комфортно упрятать провода с гофрой. В некоторых случаях можно организовать проводку не по всему потолку, а локально — к примеру, соорудив маленький короб, в каком также будут размещаться точечные осветительные приборы (как на картинке ниже). Правда необходимо будет делать без распаечных коробок либо так, дабы к ним был открытый доступ. Как выйти из положения, можно прочесть в нашей статье.

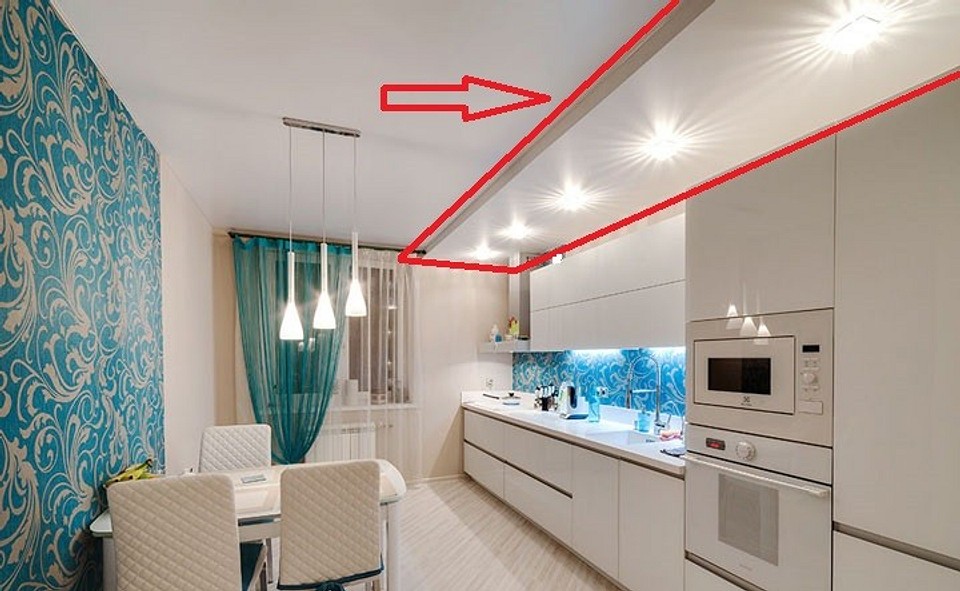

Стяжка уже залита. Если вы приобрели квартиру в новостройке, и там стяжка уже залита, вариант монтажа проводки под потолок более предпочтителен. Естественно, всегда есть вариант проштробить стяжку и уложить гофру туда, но это дополнительное время, силы и расходы.
Вы не желаете поменять напольное покрытие. Бывает, что необходимо уложить проводку, когда напольное покрытие уже есть и вы не желаете его поменять.
Во всех этих случаях наилучшим вариантом монтажа будет размещение проводки по потолку. Экономически это не всегда прибыльно (сопоставление экономической необходимости монтажа проводки по полу и потолку приведено ниже), зато проще выполнить доступ для обслуживания трассы.

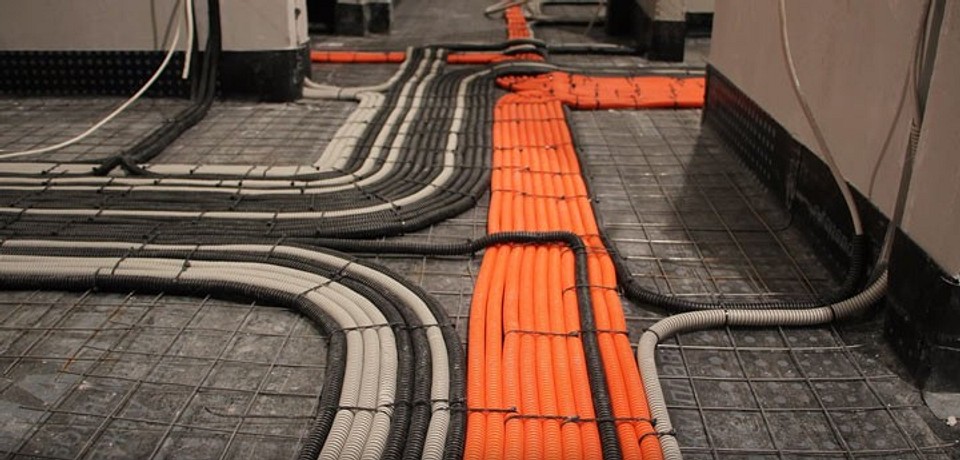

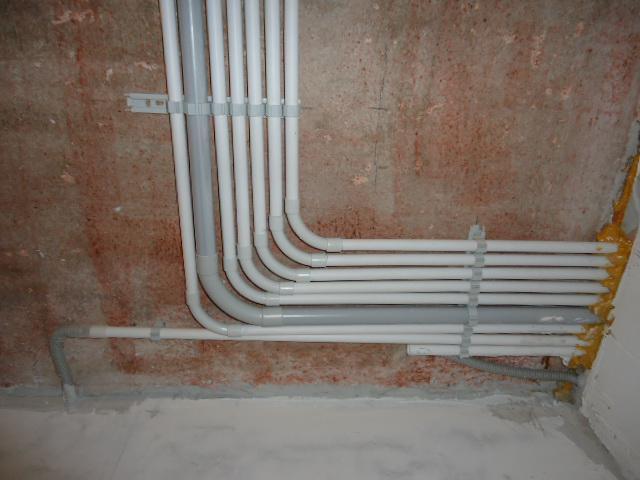

Установка по полу
Время от времени проще и вернее выполнить разводку по полу. К примеру, в таких случаях.
Не желаете уменьшать высоту потолков. При прокладке проводки по потолку нужно будет уменьшать высоту, дабы закрыть кабель с гофрой. В любом случае потеряются 7 — 10 см. Если для вас важен каждый сантиметр, выбирайте вариант «по полу». Естественно, дабы упрятать кабель в полу, также будет нужно заливать стяжку, но ее придется заливать в любом случае.
Вы планируете делать стяжку. Если вы в любом случае запланировали заливать стяжку, тогда проще сходу уложить гофру с кабелем на пол. В среднем толщина стяжки составляет 4 — 6 см, чего с головой хватит упрятать кабель.
Нужен более обычный и удачный установка. Класть кабель на пол всегда удобнее, чем подвешивать вверху. Чисто из суждений удобства и комфорта проще монтировать проводку на пол, чем на потолок. Для крепления гофры на потолке пригодится минимум два человека, а на полу управится и один электрик.
А что будет, если сосед сверху вас затопит? Ничего ужасного не произойдет. Проводка находится в защитной гофре, также имеет несколько слоев изоляции, потому пробоя не произойдет. Также напольный установка в целом выходит дешевле потолочного, но об этом ниже.
Какой установка проводки дешевле: на полу либо по потолку?
Большая часть розеток размещается понизу, а не вверху, тем самым длина штроб в стенке при напольной прокладке кабеля будет меньше и составлять будет менее 90 см. Если просчитать на всю квартиру, то выйдут солидные характеристики. Вот сопоставление просчетов по реальному объекту (4-х комнатная квартира в новостройке площадью 117 м 2 ):
Общая длина кабелей по полу составила 2045 м, из них:
- NYM 3*6 — 15 м.
- NYM 3*4 — 70 м.
- NYM 3*2,5 — 610 м.
- NYM 3*1,5 — 600 м.
- NYM 5*1,5 — 100 м.
- ПВЗ 1*4 — 55 м.
- ПВЗ 1*6 — 45 м.
- TV кабель — 100 м.
- UTP кабель — 450 м.
Общая цена всех кабелей для освещения, розеточных групп, телевидения и веба составила 87 195 руб. (на 2018 год), и это еще без расходных материалов типа клипс, стяжек, гофр и др.
Если б проводка велась по потолку и стенки штробили от потолка к розеткам, общая длина составила бы 2488 м из которых:
- NYM 3*6 — 18 м.
- NYM 3*4 — 70 м.
- NYM 3*2,5 — 810 м.
- NYM 3*1,5 — 780 м.
- NYM 5*1,5 — 140 м.
- ПВЗ 1*4 — 55 м.
- ПВЗ 1*6 — 45 м.
- TV кабель — 100 м.
- UTP кабель — 470 м.
В конечном итоге в варианте "по потолку" ушло бы на 433 м больше кабеля и гофры, что привело бы к общей цены только только кабелей в 106 800 руб. Естественно, для однокомнатной квартиры разница будет не так видна, но все же она будет.
