Как размещена существующая проводка
Каналы из ПНД труб
X
Проводка /Протяжка по каналам/

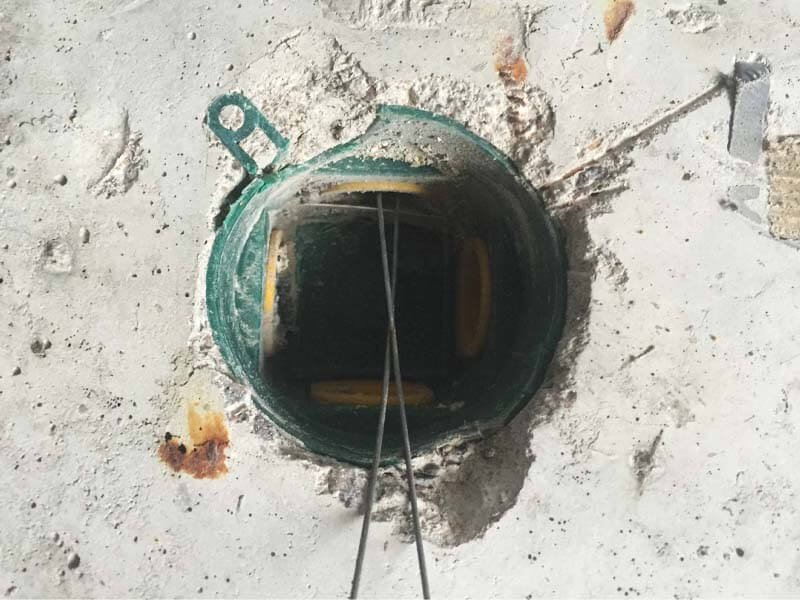

Протяжка проводки по каналам в панельном доме
В панельном доме на шаге отливки плит на домостроительном комбинате закладывались каналы для протяжки проводов. На конце канала находится установочная, распределительная либо протяжная коробка. По ним довольно легко выполнить подмену проводки. В различных проектах они бывают разных модификаций. Идеальный вариант это ПХВ либо ПНД труба с круглыми либо квадратными коробками на концах. Вариант фактически герметичен при заливке, кабель просто протягивается и после окончания монтажа проводки все соединения и транзитные провода запираются крышками. Более распространенные проекты это 137-е и поздние Гатчинские серии панельных домов. Конкретно там реализована схожая схема прокладки. Зная размещение коробок можно перетянуть кабель привязав его за конец старенького провода. Но если не смогли отыскать хотя бы одну все Ваши усилия по подмене проводки будут напрасны.
Бетонные каналы без «пластиковой» оболочки
X
Проводка /Без штробления/
Замена проводки по каналам в панельном доме без штробления
Есть каналы, выполненные конкретно в стеновых панелях и перекрытиях панельных домов. Они не имеют «пластиковой» оболочки, а на конце только установочные коробки для монтажа розеток и выключателей. В таких домах выполнить подмену проводки значительно труднее. С другой стороны, обычная полость в плите для протяжки провода и сборки распределительной коробки. После монтажа проводки их просто закидывают строительной консистенцией. По нормативам допускается заделывать полости с проводами просто демонтируемыми смесями (гипс, алебастр, гарцовка). По сути полости закидывали тем, что было под рукою (обычно цементный раствор), а разбить застывший цемент довольно трудно. Кусочки раствора насыпаются в канал и не дают способности перетянуть провод. Для замены проводки приходится поновой делать штробы, что нереально выполнить без специального оборудования. Самые известные квартиры с таким методом прокладки, «Корабль», 600-ая и 602-ая серии.
Прокладка провода в соединениях плит
X
Проводка /в стыке панелей/
Электророводка в стыке панелей

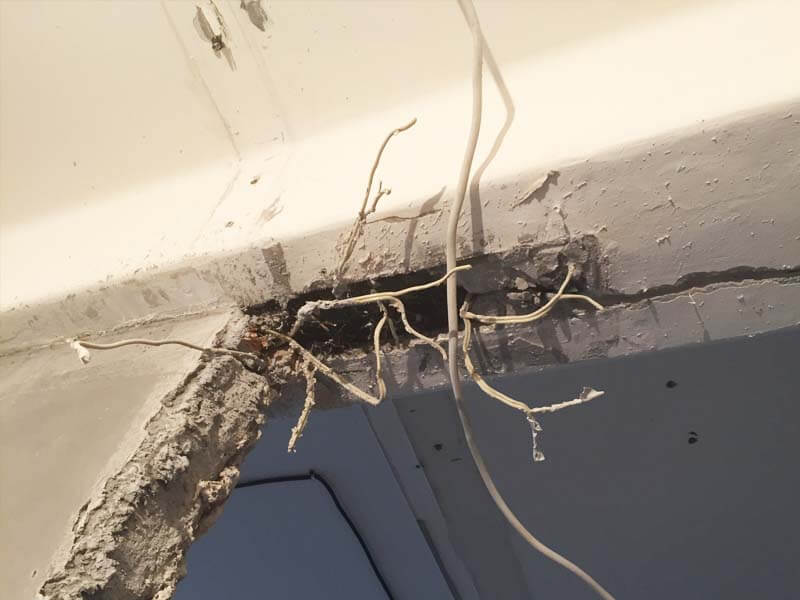

Самый «интересный» метод прокладки в Союзе выдумали инженеры проектирующие панельные дома дома 504 серии и 504Д. Поменять проводку без штробления здесь полностью нереально. Для роста высоты потолков применили корытные перекрытия шириной всего 4 сантиметра, а проводку бросили по полу верхнего этажа. Часть магистральных проводов проложили в соединениях корытных перекрытий, залив их в последствии цементом. Что привело к большенному количеству повреждений проводов во время усадки дома. На рисунке видна попытка отремонтировать электрику проложенную в шве. Попытка завершилась неудачей, пришлось все поменять. Современные правила воспрещают прокладку кабеля в соединениях плит во время строительства строения. Для замены проводки в этих сериях потребуются огромные усилия и солидные расходы.
ПУЭ Глава 7.1
7.1.37. …………Применение несменяемой замоноличенной прокладки проводов в панелях стенок, перегородок и перекрытий, выполненной при их изготовлении на заводах стройиндустрии либо выполняемой в монтажных соединениях панелей при монтаже построек, не допускается
Прошу не путать с прокладкой проводов в соединениях плит построенных построек. Расшить шов и заложить туда кабель во время ремонта квартиры в панельном доме Для вас никто не воспрещает.
Замена проводки в квартире панельного дома без штробления
Разглядим, как проложены провода к розеткам и выключателям. На заводах железобетонных изделий при изготовлении панелей вначале производились каналы для прокладки коммуникаций, закладывались установочные и распределительные коробки. После монтажа строения затягивались провода, собирались щиты и распред-коробки, подключались осветительные приборы. Казалось бы, чего проще? Прицепил новый кабель к старенькому проводу, протянул, расключил схему, установил новейшую арматуру, смена проводки завершена! В эталоне, все так и должно обстоять, на практике все выходит по другому.

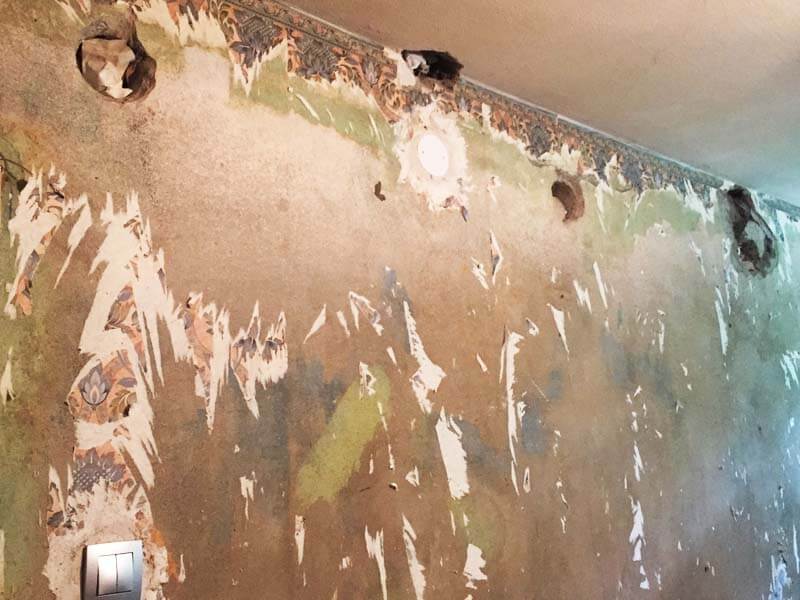

Замена проводки по старенькым каналам, подводные камешки
Я расскажу Для вас о сложностях более нередко встречающихся при подмене проводки в панельном доме. Как написано выше, сокрытые каналы выполнены на заводе при изготовлении плит. После монтажа дома и прокладки сокрытой проводки почти всегда все протяжные и распределительные коробки просто замазывались (СНиПами допускалось заделка коробок некрепкими материалами). После таковой косметики отыскать их проблемно. Схему расположения старенькых каналов так же отыскать нереально. Проектов панельных домов было сотки, большая часть из них было лишь на бумаге, веб тут не ассистент. Без опыта и специального образования вскрыть все сокрытые полости фактически нереально.
Дыры к соседям
Идем далее, в почти всех панельных домах использовались объединенные технологические отверстия для примыкающих квартир. Вы пытаетесь достать старенькый провод, идущий к розетке либо выключателю, аккуратненько выбиваете «легкий заполнитель», и после еще одного удара молотка… попадаете к соседям. Естественно, если вблизи живет бабушка пенсионерка, особенной трудности нет. Замазали дырочку, приобрели коробку конфет и инцидент исчерпан. А если в прилегающей квартире изготовлен евроремонт, владельцу не очень понравится отверстие в новых обоях. В итоге поменяли провод, и сделали другу ремонт.
Узенькие каналы
Следующей неувязкой может стать перетяжка самого кабеля. Современные кабели,надлежащие ПУЭ (Правила устройства электроустановок) 3-х проводные, имеют дополнительную изоляцию и существенно толще той «лапши»* которая прокладывалась в панельных домах русской постройки. Плюс в старенькые протяжные каналы в процессе монтажа попадали куски раствора и разный мусор, они забиваются, смена проводки становится неосуществимой. В данном случае наша Компания применяет особое алмазное оборудование с пылеотсасывающими кожухами для выполнения новых каналов для прокладки кабеля.

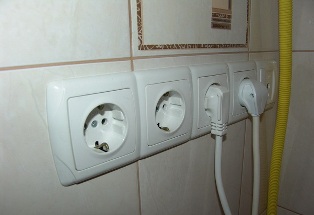

В коробках нет крепежных отверстий
Дошли до монтажных и распределительных коробок. Лицезреем очень неприятную картину. Современные розетки и выключатели плохо держатся в установочных местах. В чем все-таки дело? Все просто, современная электротехническая арматура крепиться при помощи шурупов либо винтообразных соединений, а старенькые русские розетки устанавливались на разжимные крепежи. На многих евро розетках есть некое подобие такового крепежа, но оно так некрепкое, что без дополнительного крепления шурупами просто болтаются. Места соединения проводов, распределительные коробки, мелкие либо вообщем отсутствуют, современные правила требуют их конкретной установки, так что без глубочайшей модернизации отменно поменять проводку не получится.
Решение трудности
Во всех старенькых панельных домах совершенно точно нужна полная замена проводки, она уже издавна морально и на физическом уровне устарела. Срок эксплуатации дюралевых проводов составляет 25 лет, а общее строительство ведется с 50-х годов прошедшего века. Посчитать нетрудно, многим зданиям более шестидесяти лет! Могу Вас не повеселить, современные панельные дома, фактически все, сдаются с установочными коробками старенького эталона, неплохую розетку без замены коробки установить не получится. Проводка выполнена «медной лапшой»**, минимум, что допускают правила. Щитовое оборудование ДЭК либо ИЭК(Русские автоматы китайской сборки, думаю комменты излишни). Недостающее количество розеток и т.д.. Обращайтесь к экспертам, Компания ООО Ск «Элит-Сервис» практически 20 лет занимается подменой проводки в квартирах панельных домов и иных штатских и промышленных объектах. Обращайтесь к экспертам!
* «лапша» — провод АППВ 2х2,5 (дюралевый провод в поливинилхлоридной изоляции)
** «медная лапша» — провод ППВ 2х2,5 (медный провод в поливинилхлоридной изоляции)
Цены на смену проводки в квартире панельного дома
Стоимость на электромонтажные работы в однокомнатной квартире
Стоимость на электромонтаж в двухкомнатной квартире
Цена работ в трехкомнатной квартире
Стоимость на установка проводки в четырехкомнатной квартире
В таблице приведена цена работ в стандартной квартире, без материалов и дополнительных работ которые появляются довольно нередко. Более подробную информацию можно получит в разделе Цены либо перейти по ссылке
Проводка в панельном доме
В свое время управление нашей страны брало на себя обязательства обеспечить каждую семью отдельной квартирой. Понятно, что и до, и после чего давалось еще много различных прекрасных обещаний, а правительство у нас стало совершенно другим. Но выполнить обещание про отдельные квартиры пробовали от всей души. Огромные надежды в этом вопросе возлагались на технологию возведения домов из панелей.
Панели – это железобетонные изделия, производимые в промышленных критериях. На самой строительной площадке их остается только собрать по принципу, неподалеку ушедшему от принципа, по которому собираются детские конструкторы.
Разработка вправду стремительная, но однотипные панельные дома оказались не наилучшим вариантом для проживания людей. Малый уровень шумоизоляци, большой уровень утрат тепла, низкая долговечность… Но мы-то, фактически, желаем побеседовать совсем не о недочетах панельного жилища. Ведь дом – это не только лишь строй конструкции. Это к тому же инженерные коммуникации.
А нас интересует одна из этих коммуникаций – электрическая проводка. И вправду – сваять каркас из панелей совершенно не длительно и не тяжело. А вот о той же проводке следует позаботиться заблаговременно. Потому в конструкциях панелей предусматриваются пазы и пустоты, предназначенные конкретно для монтажа сокрытой проводки.
Таким макаром, обычное техническое решение для проводки имеет нижеописанный вид.
Квартирный ввод 220 вольт
Почти всегда устройство учета, вводной коммутационный аппарат и групповые автоматические выключатели квартиры в панельном доме размещаются в местах общего использования. А конкретно – в подъездах. При этом, обычно применяемые в панельных домах распределительные щиты имеют встраиваемое выполнение и могут вмещать в себя коммутационную и учетную аппаратуру на четыре квартиры. Большего количества отдельных квартир на площадке этажа панельного дома обычно и не бывает.

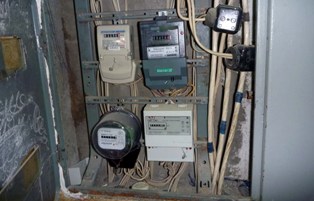

Общие распределительные щиты размещаются на каждом этаже ровно друг над другом, это позволяет без особенного труда запитать их от общедомового ВРУ с помощью вертикально проложенных магистральных проводников завышенного сечения (стояков).
В случае если система заземления дома древняя, TNC (а в большинстве случаев так и бывает), то стояковых проводов четыре: три фазы, к которым в шахматном порядке подключаются квартиры, и ноль, общий для всех и применяемый, не считая остального, для зануления железного корпуса самого щита.
В современных панельных домах может употребляться более новенькая система заземления – TNS. В этой системе кроме упоминавшихся 3-х фазных и нулевого рабочего проводника применяется 5-ый, нулевой защитный проводник, который применяется для заземления токоведущих частей, в том числе и корпуса щита.
В некоторых случаях, к примеру, когда на площадке размещено более 4 квартир, вводной щит каждой квартиры панельного дома индивидуален и размещен в самой квартире.
Ввод в квартиру может производиться от распределительного устройства, размещенного снова же на площадке. Но вероятен и вариант, когда стояковые провода проходят конкретно в настенный нише квартир на каждом этаже.
Таким макаром для ввода 220 вольт квартиры в панельном доме вероятны следующие варианты:
1. Ввод как такой отсутствует, так как проводники групповых линий протянуты конкретно от общего распределительного щита на площадке, или квартирный щит установлен конкретно в месте прокладки стояковых проводников.
2. Ввод являет собой проводник, соединяющий распределительное устройство на этажной площадке и распределительный квартирный щит, расположенный в квартире.
Полосы освещения и розеток
Для прокладки этих кабельных линий на строй панелях предусмотрены заводские штрабы, значительно облегчающие установка. На шаге строительства кабельные полосы просто прокладываются и крепятся в этих штрабах с помощью нейлоновой полосы, дюбель-хомутов либо любого другого материала. Для монтажа кабеля по потолку применяются внутренние пустоты перекрытий.
Отверстия в стенках для установки выключателей и розеток могут также быть заводскими, а могут производиться раздельно с помощью коронок по бетону и перфоратора.
После прокладки кабелей на квартиру заходят отделочники, штрабы замазываются совместно с отделкой стенок, клеятся обои, и кабели на сто процентов скрываются от глаз. Проводка в панельных домах фактически никогда не бывает открытой.
Установка розеток и выключателей в квартире панельного дома уже фактически не имеет никакой специфичности. Единственная особенность: на шаге строительства установочными коробками, обычно, третируют, и розетки с выключателями ставятся на свои распорки прямо в отверстия в стенке.
Потом часто случается, что распорные лапы розеток уже не могут удержать изделие в отверстии, и розетка вываливается, в особенности, если в нее нередко вставляют и выдергивают вилку без придерживания корпуса рукою.
Кабели для подключения потолочных осветительных приборов и люстр аккуратненько выводятся в отверстия перекрытий еще на подготовительном шаге. Для крепежа осветительных приборов применяются обыденные дюбели с шурупами. А люстры в большинстве случаев крепятся с помощью собственного крюка, который цепляется за какой-нибудь элемент в пустоте перекрытия. Часто таким элементом является обычный вложенный сварочный электрод либо прут арматуры.
Линия подключения электроплиты
Для электроплиты в русских панельных домах использовались особые разъемы с огромным номиналом по току. Часто эти разъемы были трехфазными по собственному выполнению. Но реальные 380 вольт для подключения плиты в квартире панельного дома – большая уникальность.
В большинстве случаев на трехфазный разъем выводятся те же 220 вольт проводником большего сечения. При этом, если вся квартира запитана по двухпроводной системе, то линия для подключения электрической плиты может иметь дополнительный защитный нулевой проводник, присоединенный к корпусу вводного щита.
Для прокладки кабельной полосы электрической плиты применяются те же штрабы и пустоты в строй конструкциях, что и для розеточных и осветительных цепей.
Ремонт и модернизация проводки в панельном доме
Самое главное – это держать в голове о том, что штробить несущие стенки и потолок нельзя категорически. Потому по мере способности нужно вскрыть и применять имеющиеся штрабы и пустоты перекрытий.
Но неувязка в том, что размещение этих пустот и штраб нас может совершенно не устраивать. И если штрабление в этой ситуации неприемлимо, либо не нужно из-за лишней пыльности и трудозатратности, и при всем этом нужно, дабы проводка все-же была сокрытая, то остается один выход: монтировать проводку под обшивку листовым материалом. В таком случае кабели просто крепятся на стенке в гофротрубе, а позже зашиваются листами ГКЛ, ГВЛ либо доской с внедрением особых направляющих.
При использовании обшивки используются установочные и распределительные коробки для полых стенок: об этом тоже не стоит забывать.
Если же жертвовать объемом помещений ради обшивки не охото, то никакого другого выхода не считая как хотя бы отчасти открытая проводка, не остается. Тогда наилучшим техническим решением станет пластмассовый кабельный канал, монтируемый лишь на «проблемном» участке, в границах которого нельзя ничего штробить и не охото ничего зашивать.
Размещение проводки в панельном доме
Во время ремонта квартиры довольно нередко становится вопрос как делать проводку в панельном доме?
Ведь от этого вопроса зависит не просто удобство и краса в квартире, но и безопасность проживания в ней. Ведь в отличии от других инженерных сетей, электрическая сеть представляет большую опасность и третировать правилами ее монтажа выйдет для себя дороже.
Электросеть квартиры
Сначала давайте разберемся, что такое электросеть квартиры и что она содержит в себе? Отталкиваясь от этого мы и будем разбирать как ее верно монтировать, также разглядим разные варианты монтажа допустимые для каждого отдельного варианта.

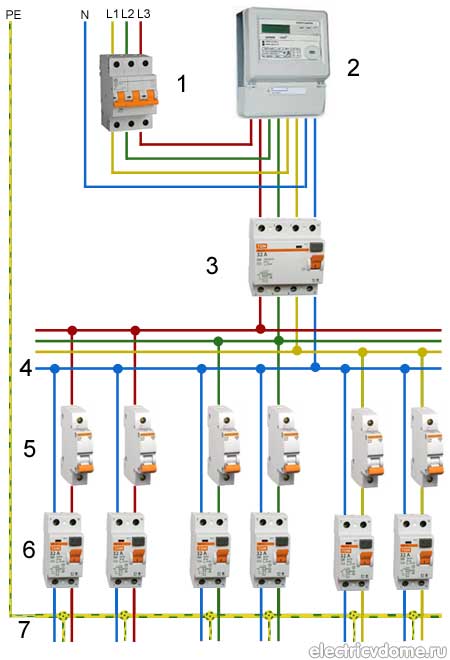

Схема распределительного щита управления
- Неважно какая проводка в доме панельном либо кирпичном начинается с вводного щитка. Он может размещаться на лестничной площадке, как делали в русские времена, или конкретно в квартире. 2-ой вариант более комфортен как в плане обслуживания, так и в плане стороннего вмешательства. Но к огорчению, он не всегда осуществим.
- Вводной щиток обычно содержит в себе вводной автомат, электросчетчик и групповые автоматы. Если электросчётчик нет способности перенести с лестничной площадки в квартиру, то в нем размещается вводной автомат и групповые автоматы.
- От вводного автомата провода тянуться к распределительным коробкам. На каждую группу может быть от одной до нескольких распределительных коробок.
Направьте внимание! При питание массивных электроприемников вероятен вариант питания конкретно с группового автомата к электроприемнику. Обычно таким электрическим оборудованием является различное нагревательное либо отопительное оборудование типа бойлеров либо электронагревателей. Облагораживание дополнительных распределительных коробок в таком случае не целенаправлено из-за излишних контактных соединений. А при обустройстве хоть какой электрической сети необходимо стремится к меньшему количеству дополнительных соединений.
- В распределительных коробках осуществляется подключение к групповому проводу конкретно линий питания электроприемников. Это могут быть розетки, выключатели, осветительные приборы и другое электрическое оборудование.
Установка внутренних электросетей квартиры
Любой из приведенных выше частей – вводной щиток, проводка, распределительные коробки и электроприемники имеют определенные правила монтажа. И чтобы не распыляться общими фразами и строчными правдами давайте разглядим любой из этих частей раздельно.

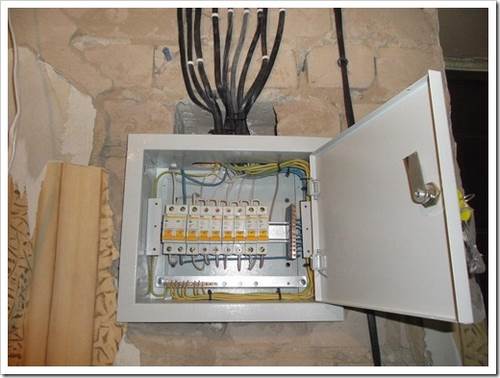

Установка распределительного щита
Начнем с распределительного щита. Согласно п. 7.1.22 ПУЭ у каждого обособленного потребителя электроэнергии должен быть свой распределительный щиток. При всем этом аннотация просит чтобы к щиту был обеспечен открытый доступ, а сам распределительный щит не выступал над поверхностью стенки. Но давайте обо всем по порядку.
Установка распределительного щита управления
- Распределительный щит нельзя располагать в ванных, уборных, кухнях и других помещениях с завышенной влажностью, также под ними. В исключительных случаях допускается установка распределительного щита под такими помещениями и то только при их соответственной гидроизоляции.
- Воспрещается устанавливать распределительные щиты в помещениях, по которым проходят газопроводы, сточная канава либо внутренние ливнестоки.
- Распределительные щиты должны размещаться в особых нишах в стенке. В неприятном случае согласно п.11.6 ВСН 59 – 88 он должен устанавливаться на высоте более 2,2 метров над уровнем пола.
- Все распределительные щиты согласно п. 4.1.18 ПУЭ должны изготавливаться из несгораемых либо трудносгораемых материалов. При всем этом их уровень защиты согласно п.7.1.28 ПУЭ должен быть не ниже IP
- Так же выбирая распределительный щит стоит направить внимание на его дверцу. Согласно п.4.1.26 ПУЭ они обязаны иметь запорное устройство. При всем этом ручка этого запорного устройства не должна выступать, или должна сниматься.
- Ну и последнее что следует держать в голове, это то, что, выполняя установка распределительного щита своими руками, делать это следует только с внедрением медной проводки. Просит этого п.7.1.31 ПУЭ.
Установка проводки
Перед тем как в панельном доме поменять проводку следует обусловиться с ее типом. Она может быть открытого и закрытого типа.
При всем этом проводка закрытого типа может устанавливаться в бороздах плит, под слоем стяжки либо за гипсокартонными стенками. Открытая проводка может устанавливаться снутри особых коробов, или снутри плинтусов. Любая из этих технологий имеет свои особенности и недочеты.

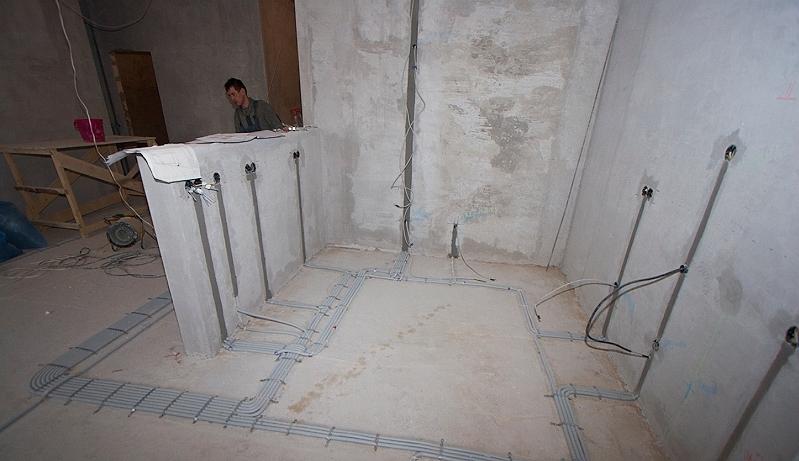

Размещение проводки в квартире панельного дома
- Открытая проводка в доме из СИП панелей, дерева либо других горючих материалов применяется довольно нередко. А вот в панельных, кирпичных и других домах из не горючих материалов в большей степени применяется сокрытая проводка. Главные нюансы ее монтажа мы и разглядим дальше.
- Сначала давайте верно определимся что такое сокрытая проводка. Согласно п.7.1.37 ПУЭ такой именуется проводка, смонтированная в каналах строй конструкций в замоноличенных трубах. В качестве исключения допускается монтировать проводку в бороздах под слоем штукатурки либо в слое подготовки пола.
Направьте внимание! П. 7.1.37 ПУЭ воспрещает установка проводки в панелях стенок, перекрытий и перегородок, выполненных при их изготовлении. Не считая того, воспрещается применять для прокладки проводки монтажные и температурные соединения панелей.
- К сокрытой проводке относятся и проводки, проложенные под гипсокартоном. Обычно гипсокартон имеет степень горючести Г1 и ниже, что означает слабогорючий. В связи с этим согласно п. 7.1.38 ПУЭ установка проводки должен производиться в железных трубах (можно применять железную гофру) и в негорючих коробах. При всем этом следует держать в голове, что в данном случае ПУЭ просит обеспечить возможность замены проводов, из-за чего стоимость монтажа таковой проводки становится довольно высочайшей.
- Раздельно хотелось бы остановится на ванных комнатах, уборных и других помещениях завышенной влажности. Тут проводку под гипсокартоном использовать нельзя, так как в данных комнатах вообщем запрещено использование железных труб либо коробов.
Размещение проводки
Отдельным вопросом разглядим размещение проводки в панельных домах. Ведь тут хоть и нет серьезных норм, но есть установленные нормы, которые существенно упрощают в предстоящем ремонт и эксплуатацию.

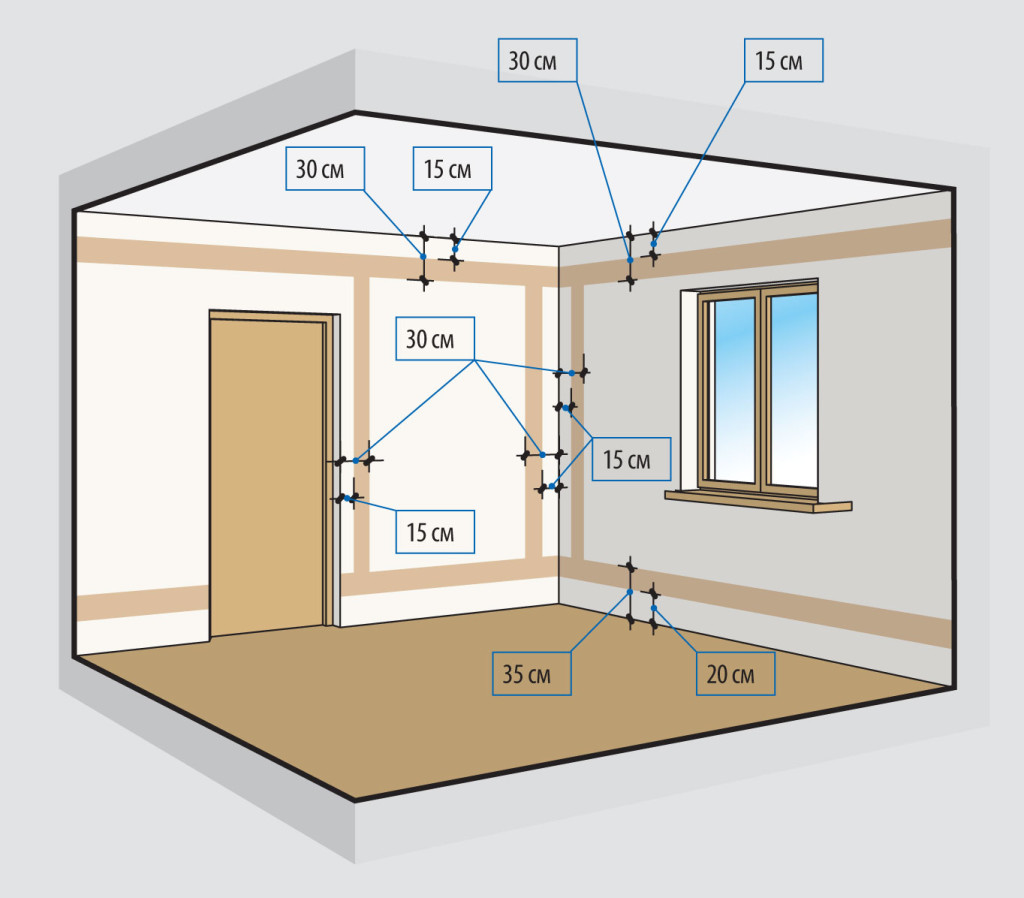

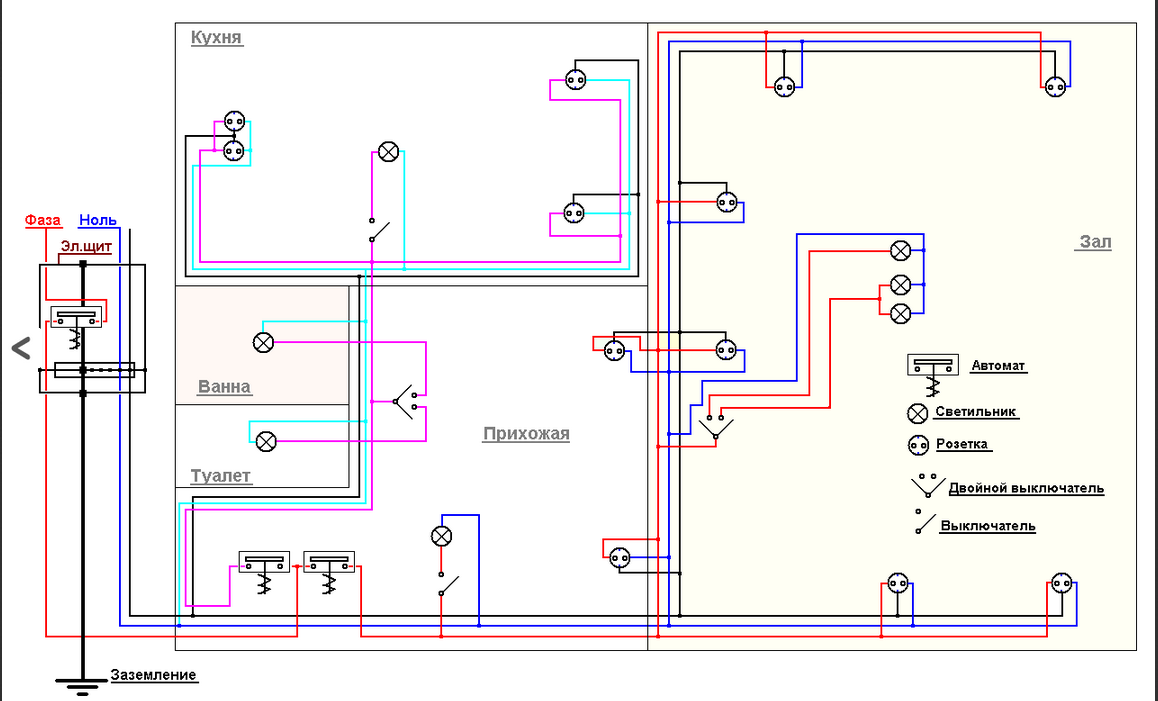

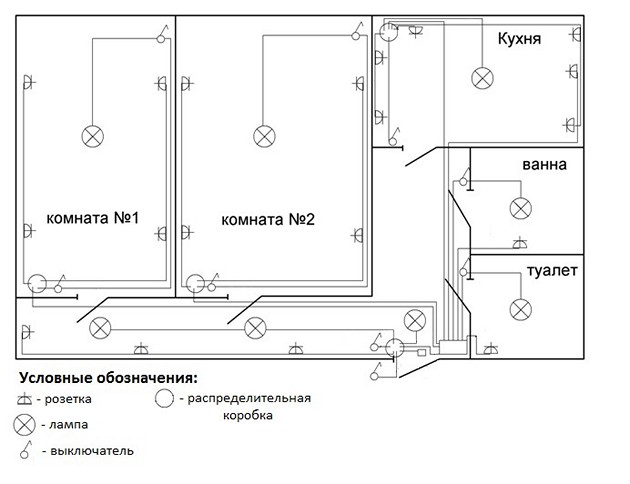

На рисунке представлены правила монтажа проводки в квартире
- Проводка групповых линий устанавливается от распределительного щита, до распределительных коробок. Обычно она прокладывается по стенке на 10 – 20 см ниже уровня потолка. При монтаже групповой проводки под слоем стяжки, ее обычно укладывают на таком же расстояние от стенки.
- Распределительные коробки в комнатах обычно инсталлируются около двери над выключателем. Сам же выключатель должны размещаться со стороны ручки межкомнатной двери, на расстоянии 10 – 20 см от лутки.
- Что касается высоты установки, то согласно п.12.29 ВСН 59 – 88 выключатели должны устанавливаться на высоте 1,5 метра над уровнем пола. Но на данный момент все почаще применяется европейские эталоны расположения выключателей, которые подразумевают высоту в 70 – 80 см над уровнем пола.
- Разводка от распределительной коробки к розеткам и осветительным устройствам должна производиться так же у потолка, со спусками к электроприемникам. При всем этом во время монтажа воспрещается использовать любые углы укладки проводки не считая прямых.
Отличия в расположении проводки касаются только ванных комнат и уборных. Распределительные коробки для данных помещений должны быть размещены в смежных комнатах.
Ведь установка выключателей в них запрещена. Обычно для этих помещений применяется одна общая распределительная коробка, ведь электроприемников в них мало.
Установка электроприемников
Сейчас побеседуем относительно правил установки электроприемников. Частично этот вопрос мы обсудили в прошлом пт, но сейчас остановимся мало подробнее. Ведь к расположению розеток и выключателей так же предъявляются некоторые требования.
- Начнем с расположения розеток. Обычно их располагают на высоте 20 – 30 см от уровня пола, но это не является правилом. Розетки могут размещаться в любом комфортном для обслуживания месте. И потому если для вас нужно расположить розетку на высоте 1,7 метра над уровнем пола, к примеру, для подключения кондюка либо вытяжки на кухне как на видео, это не является неувязкой.

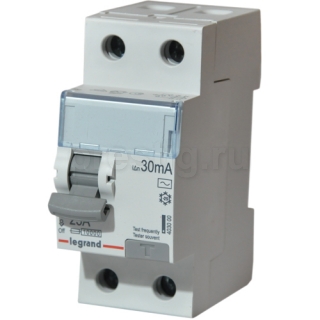

Автоматический выключатель УЗО на ток утечки в 30мА
- Отдельным вопросом является установка розеток в ванной комнате. Согласно норм ПУЭ их установка в этих помещениях запрещена. Исключение составляют только розетки, установленные через автомат УЗО на ток утечки более 30мА. В данном случае их допускается устанавливать в ванных комнатах, но не поближе чем в 1 метре от душевых кабинок.
- Вопрос установки выключателей мы частично уже разглядели. Согласно п.6.6.31 ПУЭ они должны устанавливаться на высоте от 0,8 до 1,7 метра над уровнем пола. В некоторых случаях допускается их установка на высоте до 1,8 метр либо даже у потолка при условии управления с помощью шнура.
Вывод
От того как проложена проводка в панельных домах почти во всем зависит надежность и долговечность электрической сети квартиры. Потому к данному вопросу следует отнестись с наибольшей ответственность.
Но не считая приведенных выше правил обустройства электрических сетей нельзя забывать и о общих правилах монтажа, которые вы сможете отыскать в других разделах нашего веб-сайта. Полный подход к решению данного вопроса дозволит для вас сделать вправду доброкачественную квартирную электросеть.
