Проводка в гараже своими руками

Счетчик электроэнергии Розетка Провод Выключатель

Проводка в гараже вещь подходящая. Ведь как минимум освещение в этом помещении для вас точно пригодится. И, невзирая на кажущуюся снаружи простоту монтажа, для вас все равно обязательно придется соблюдать определенные правила.

Проводка в гараже, либо как верно распределить электроэнергию

Если свет от электростанции до вашего дома поступает без заморочек, а вы планируете в собственном новеньком гараже пользоваться также этим благом цивилизации и пока не понимаете, что делать, мы хотим предложить ознакомиться с этой статьей. Как верно провести кабель знают и электрики, и “самоделкины” – последние умудряются делать чудеса с проводкой. Но даже они верно соблюдают все правила безопасности. Так что читаем и запоминаем: внутренняя проводка в нашем гараже не терпит всех отклонений от всем известного комплекса ЭТМ (электрозащитных технических мероприятий). Так что придерживаться правил для вас придется.

Также придется учитывать и все особенности строения строения (в различных домах может быть различная система проводки). Прежде всего необходимо глядеть, где размещен гараж – в доме либо как отдельная постройка. В любом варианте подключение к наружным электросетям находится (это либо воздушная линия, либо кабель, проложенный под землей). Тут также есть свои нормативы и достаточно жесткие, но будем считать, что эта часть проводки у вас уже по дефлоту есть. Как и в случае с обыкновенной квартирой либо домом, поступающее в гараж электричество должно фиксироваться и подсчитываться устройством (это нужно для предстоящей оплаты). Электрический счетчик многие недолюбливают, но если не желаете дождаться заморочек и отключений, лучше поставьте одно такое устройство на все постройки сходу. Щиток с предохранительными устройствами для установки счетчика совершенно подойдет.

Провести проводку к счетчику от вводного устройства нужно будет с помощью кабеля. Естественно, в вашем гараже электроприборов, вероятнее всего, будет не настолько не мало, как например на вашей кухне, но все же, некоторые граждане удачно умудряются делать из собственного гаража реальную дополнительную комнату – с подогревом (батареями либо даже электрокамином), с мини-кухней (с кофеваркой, электроплиткой и электрочайником), с телеком, компом, принтером и т.д.. Вобщем, таковой гараж будет реально смотреться как дополнительная комната на нижнем этаже вашего дома. Устройства защитного отключения (любимое у электриков сокращение УЗО) тут также придется поставить (даже если идет речь о хозяйственной постройке). Электроэнергия будет перейти от головного вводно-распределительного устройства (находится около ввода питающей полосы) по групповым линиям до розеток и системы освещения. Розеток в гараже лучше установить несколько. Лучше пусть остается лишняя, ежели позже будет не хватать.

Читайте еще: Работа самодельного электроэрозионного станка для прожига

Электропитание либо проводка в гараже своими руками

Существует огромное количество советов как “запитать” гараж. Одни носят рекомендательный нрав, другие – неотклонимый. Главное, не третируйте правилами безопасности!

• Электропитание в постройки подается в большинстве случаев по однофазовой системе (нужны линейный провод и еще нулевой). При внутренней разводке снутри помещения кабели групповой сети непременно должны быть трехпроводными.
• Подключать электроэнергию необходимо в присутствии официального лица – представителя вашей энергоснабжающей организации (это требование, как вы сами осознаете, соблюдается потребителями далековато не всегда).
• Монтировать новейшую систему проводки должен спец с лицензией на этот вид работ. Но если же мы устанавливаем все сами, то этот пункт также будет не соблюден. Хотя подстраховаться от ошибок и как минимум проконсультироваться с электриком не помешает.
• Помните, что все электроустановки большой мощности с металлическими корпусами (стиральные машины, кондюки, бойлеры) должны быть заземлены (соединить нужно с нулевым проводом вашей электросети).
• Если разводка электропроводов устанавливается в кирпичном помещении, то предпочтение отдают сокрытой проводке (идет под слоем штукатурки). Если гараж относится к дому с перекрытиями из бетона, где есть пустоты, то провода ведут по ним (штробить бетон не нужно). Правда, провода должны быть непременно с двойной изоляцией.
• Если проводка планируется под полом, то полосы следует проводить по трубам или покрывать цементом. Как и в обыденных домах, провода от имеющихся коробок прокладывают не на искосок и как для вас вздумается, а только по вертикали либо горизонтали.
• При проведении линий на соединениях (между стенкой и полом), если в гараже будет плинтус, обусловьте на какой высоте он будет находиться, дабы не разрушить проводку. Вблизи с дверью гаража кабель тянут на расстоянии приблизительно в 100 мм.
• В древесных домах обычно применяют открытую проводку. В отличие от кирпича, дерево может стремительно загореться от хоть какой искры при маленьком замыкании. Если идет речь о каркасном, панельном доме, то электросети уже уложены в готовые стенки строения.
• Установить можно особые кабель-каналы (они идут для открытой проводки). Тогда разные кабели с телефонными, электрическими, телевизионными либо компьютерными линиями комфортно убирать вовнутрь.
• В гараже (который стоит раздельно от дома) лучше применять проводку в стальных трубах. Рекомендуется также использовать и герметичные электроустановочные материалы. Если помещение довольно сырое (гараж представляет из себя подвал), то необходимо применять напряжение в 12 В.
• Учтите, что новенькая проводка в вашем гараже будет в главном рассчитана на подключение различного рода инструментов и может быть сварки. Потому провод необходимо брать с припасом. При всем этом будет нужно единый электрощит, расположенный вблизи от входа в гараж (с набором автоматических выключателей).

Проводка в гараже своими руками

Не все обладатели автомобилей оставляют их во дворах либо на автомобильных стоянках. Многие из них хранят машины в гаражах. Но для автовладельца гараж это не только лишь место стоянки, это ещё и мастерская, сарайчик, подвал для консервации и "мужской клуб".

Для хозяев гаражей не считая крыши от дождика и надёжного замка нужны освещение, возможность зарядить аккумулятор, накачать колеса, а в некоторых случаях ещё и подключить наждак либо электросварку. Для всех этих целей нужна надёжная проводка в гараже и её качество более принципиально, чем качество проводки в жилых помещениях.

В этой статье рассказывается о том, как выполнить установка проводки в гараже по всем правилам ПУЭ и других нормативных документов.

С чего начинается электромонтаж гаража

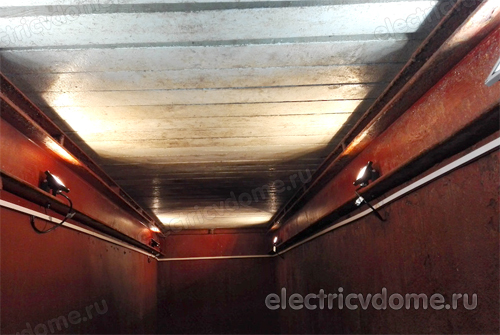

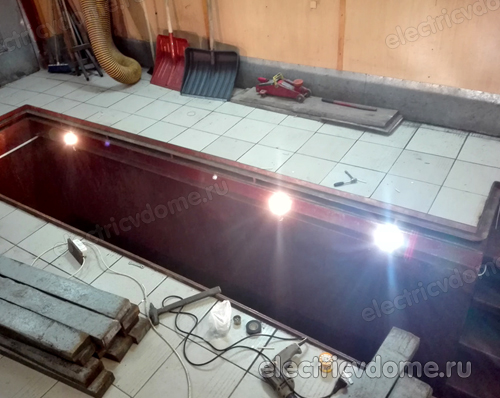

Процесс монтажа проводки в гараже аналогичен прокладке проводки в жилых помещениях. Основное отличие заключается в наличии разводки пониженного напряжения — 12 либо 36В. Оно нужно в смотровой яме, для подключения переноски и, при наличии, в подвале.

Проводка в гараже может отличаться от квартирной методом подачи напряжения:

• в гаражном кооперативе подвод питания осуществляется централизовано, а щиток с электросчётчиком и автоматами устанавливается около ворот;
• в личном гараже, который находится во дворе личного либо многоквартирного дома, напряжение подаётся отдельной воздушной либо подземной кабельной линией из квартиры либо дома через автоматический выключатель.

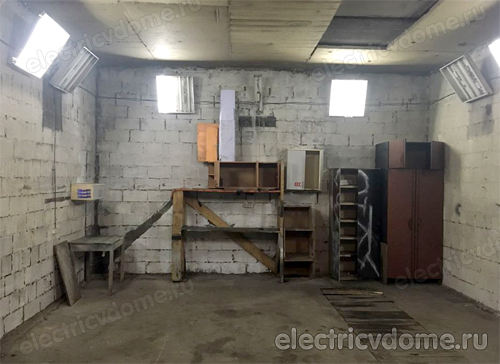

Работы по прокладке проводки следует начинать с составления плана расположения электрического оборудования. Для этого нужно на листе бумаги с соблюдением пропорций начертить гараж. На чертеже отмечаются стеллажи, верстак и смотровая яма.

После чего указывается размещение осветительных приборов, вводного щита, место входа кабеля вовнутрь гаража и другие электротехнические элементы.

Источники света следует выбирать закрытого типа. По периметру лучше установить несколько розеток 220В для подключения электроинструмента, также с пониженным напряжением для переносок. Такую же розетку устанавливают в высшей части смотровой ямы.

Если в гараже подразумевается не только лишь хранить и чинить автомобиль, но и отдыхать, то в одном из углов необходимо предугадать розетки для электрочайника, плитки и электроконвектора.

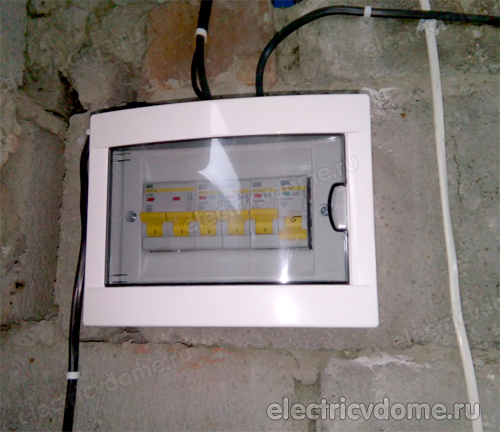

Вводной щиток размещается около ворот либо входной двери, дабы при выходе из помещения можно было отключить электроэнергию.

В нём должны быть установлены вводной автоматический выключатель, отдельные автоматы для розеток и освещения, понижающий трансформатор для переноски и освещения смотровой ямы, а в гаражном кооперативе ещё и электросчётчик. Вся аппаратура подключается через УЗО с током уставки менее 30мА.

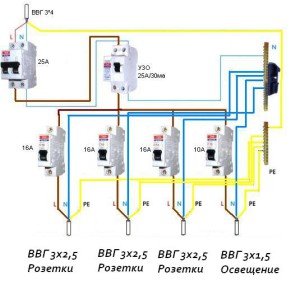

Составляем схему проводки гаража

После составления плана расположения электроприборов отмечается схема прокладки кабелей. Проводка в гараже прокладывается с учётом количества установленных осветительных приборов и розеток.

Для раздельного включения осветительных приборов лучше установить двух- либо трёхклавишный выключатель. Допускается заместо выключателя применять однополюсные модульные автоматы. Это дозволит сберечь место в щитке и придать ему более осторожный вид.

Разводка проводки в гараже открытым методом осуществляется с учётом ПУЭ п.2.1.52-57:

• трасса прокладки кабеля должна перейти на высоте более 2,5м;
• расстояние до труб отопления должно быть более 10см;
• при скрещении жарких труб кабель нужно дополнительно защищать от перегрева.

При монтаже сокрытой проводки эти ограничения отсутствуют, но кабеля прокладываются на высоте 10-20 см от потолка, а все опуски к розеткам и выключателям производятся только по вертикали.

Материалы для электромонтажа

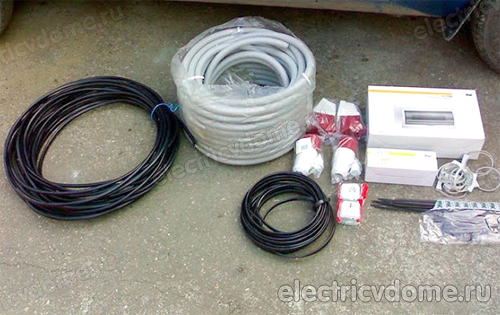

Следующий шаг после составления плана расположения электрического оборудования и трассы прокладки кабелей — определение количества материалов.

В гаражной проводке применяются кабеля различных типов, и расчёт делается для каждого вида проводов по-отдельности:

• сечение вводного кабеля определяется общим током установленных электроприборов из расчёта I(А)=5хР(кВт) по таблице 1.3.4 ПУЭ п.1.3.10, но не больше уставки вводного автомата;
• общий провод для розеток — 2,5мм²;
• опуск к отдельным розеткам — 2,5мм²;
• общий провод освещения — 1,5мм²;
• подвод к светильникам и выключателям — 1,5мм².

Тип кабеля для разводки проводки в гараже

По современным нормам ПУЭ проводка осуществляется только медными кабелями с цельной жилой марок ВВГнг либо NYM. Некоторые электромонтёры используют провода марок ПВС и ШВВП, но эти виды кабельно-проводниковой продукции не созданы для стационарной проводки, потому их внедрение в таких целях запрещено ПУЭ п.2.1.48.

Соединение проводов осуществляется с помощью скрутки с последующей сваркой либо пайкой, опрессовкой гильзами либо с применением самозажимных клеммников типа Wago.

При расчёте длины проводов следует учитывать количество кусков. К длине каждого отрезка нужно добавить по 20см. Это нужно для обычного сеодинения проводов либо подключения кабеля к электроприбору.

Нужное количество розеток определяется числом электроприборов, но более 2-ух с обратных сторон автомобиля и дополнительная розетка для зарядного устройства.

При желании можно установить дополнительные точки — для нагревателя, чайника, телефонной зарядки и других устройств. Розетки для удлинителя инсталлируются раздельно. При наличии различного напряжения их необходимо подписать краской, маркером либо приклеить наклейки.

Выключатели обычно инсталлируются во вводном щитке — два на каждую из сторон помещения и один для включения понижающего трансформатора (если таковой предусмотрен).

Осветительные приборы лучше выбирать закрытого типа со светодиодными лампами. Эти источники света отличаются пониженным энергопотреблением и огромным сроком службы. Тип розеток, выключателей и переходных коробок находится в зависимости от вида проводки — открытая либо сокрытая.

При монтаже проводки открытым методом следует приобрести гофрированную трубу и крепежи для нее. Высота потолков в гаражных помещениях обычно не превосходит 2,5 метра, потому в гофре нужно прокладывать все провода.

Если трасса нескольких кабелей проходит вблизи, то их можно проложить в общей трубе. Укреплять её, как и провод, нужно через 0,5-0,7м. Заместо гофры допускается применять кабель-канал.

По результатам измерений длины кабелей и подсчёта количества других материалов составляются перечень материалов и, после исследования цен в магазинах, смета монтажа проводки в гараже своими руками.

Штробление стенок

До монтажа проводки на стенках отмечается трасса прокладки кабеля. Это делается с помощью длинноватой рейки, лазерного уровня либо разметочного шнура. Разметку шнуром создают два человека:

1. 1. толстую нить либо узкую верёвку натирают обыденным мелом;
2. 2. концы шнура прижимаются к началу и концу прямого участка полосы прокладки кабеля;
3. 3. свободной рукою нить приподнимается над стеной и резко отпускается;
4. 4. шнур ударяется об стенку и на ней остаётся отпечаток в виде полосы, по которой делается установка.

Выбор метода монтажа находится в зависимости от материала стенок. Сокрытая проводка прокладывается в кирпичных и бетонных стенках, открытый метод применяется в стальных и древесных гаражах.

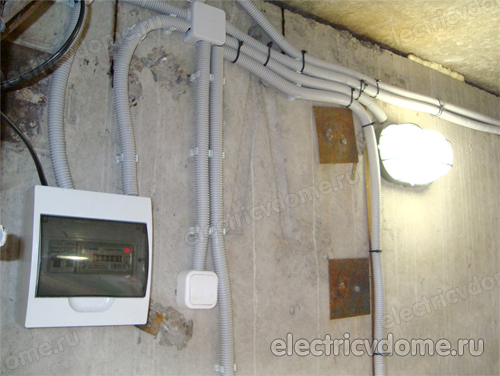

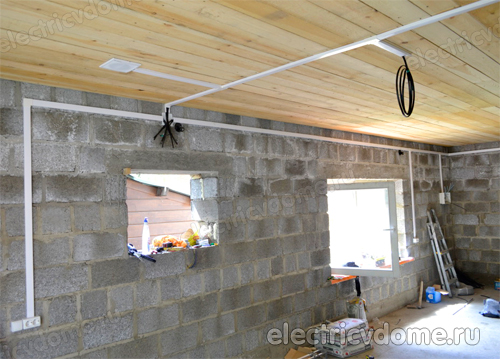

Если проводка в гараже прокладывается открытым методом, то провод крепится по разметке в гофре либо кабель-канале. При сокрытой проводке нужно проштробить стенки на толщину кабеля, добавив 5-10 мм для штукатурки:

1. 1. до штробления по полосы разметки провести две параллельные полосы на расстоянии, равном толщине кабеля и 5мм припаса на выпуклости канавки;
2. 2. по этим отметкам углошлифовальной машинкой (болгаркой), на которую установлен круг по камню, выполнить пропилы на нужную глубину;
3. 3. с помощью молотком и зубилом либо перфоратором произвести штробление.

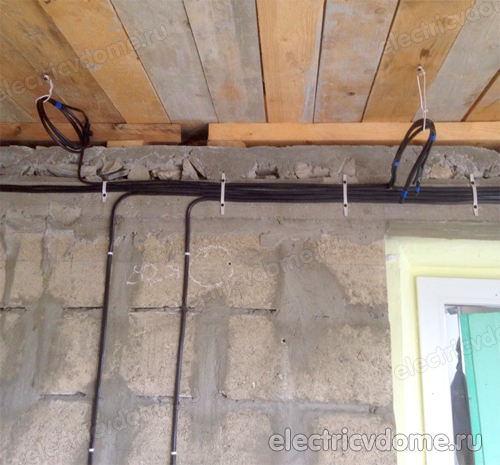

Установка и прокладка кабеля

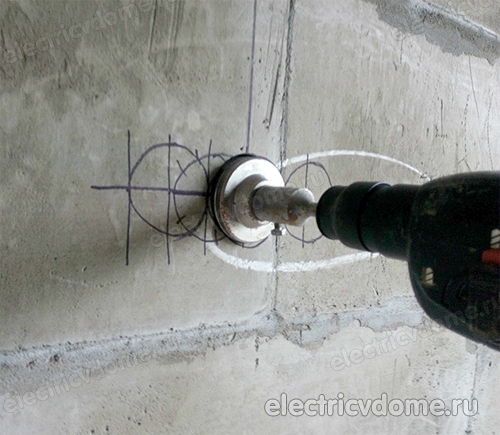

После разметки трассы прокладки и, по мере надобности, штробления, делается крепление кабелей к стенке и потолку, но до монтажа инсталлируются переходные и монтажные коробки.

Если проводка в гараже прокладывается открытым методом, то они крепятся на стену дюбелями, при сокрытой проводке коробки инсталлируются в за ранее вырубленные отверстия и закрепляются алебастром, финальной шпаклёвкой либо их консистенцией в соотношении 1:1.

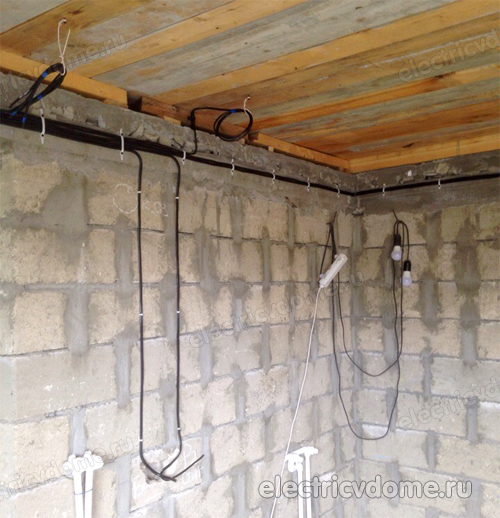

После установки коробок делается прокладка проводов. Зависимо от избранного вида проводки установка делается пластмассовыми креплениями на стенку либо с помощью алебастра в штробах через каждые 20-30см. Закреплённый и заведённый в коробки провод штукатурится шпаклёвкой.

Подключение электроточек

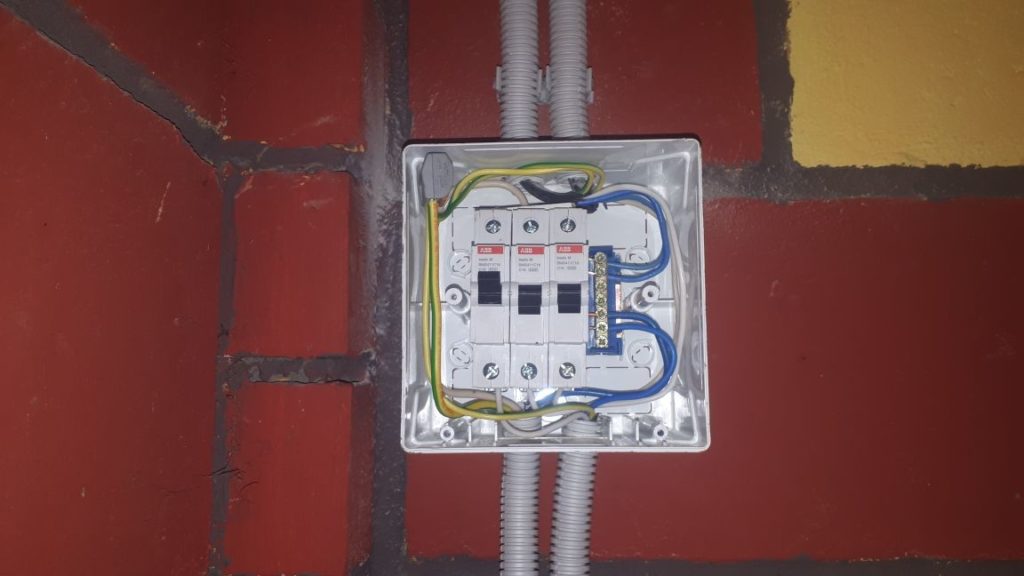

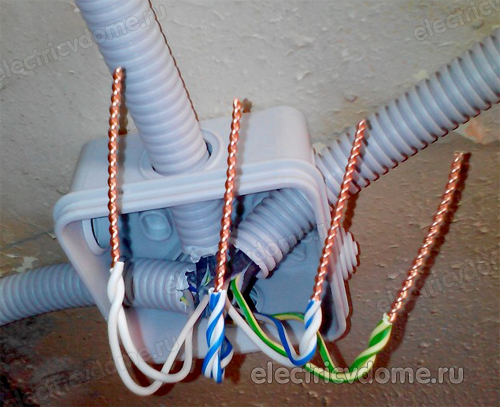

Закреплённые провода подключаются в переходных коробках и к электроточкам. Соединение в распределитльных коробках делается с помощью сварки, пайки либо оперссовки. Стремительно и комфортно это делать самозажимными клеммами WAGO. Они позволяют соединять провода различного сечения и типа.

Подключение нужно создавать с учётом цвета изоляции отдельных жил:

• карий — фаза;
• синий — ноль (нейтраль);
• жёлто-зелёный — заземление.

Схему проводки после монтажа нужно сохранить для вероятной модернизации либо ремонта.

Видео: Простейшая электрика в гараже своими руками.
