Проводка в доме своими руками пошаговая

Каждый владелец должен знать, как устанавливается проводка в древесном доме своими руками, пошаговая аннотация которой не является сложной. Без электричества схожее выполнить не получится. Установка электрической проводки лучше доверить спецам, но если было принято решение выполнить данную работу, то будет нужна подробная аннотация.

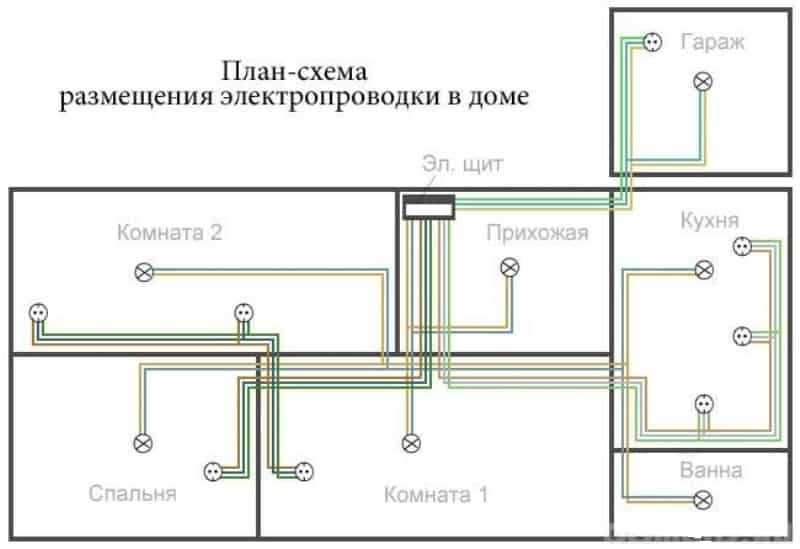

Схема электрической проводки

Установка проводки в древесном доме следует начинать с составления схемы. Проект можно приготовить без помощи других, но если нет опыта, лучше доверить выполнение данной работы спецам. Проект будет состоять из схемы проводки и расчета нужного количества материалов.

Он дозволит верно выполнить проводку, при всем этом будут учтены все требования ГОСТа. В процессе составления схемы следует направить внимание на такие советы:

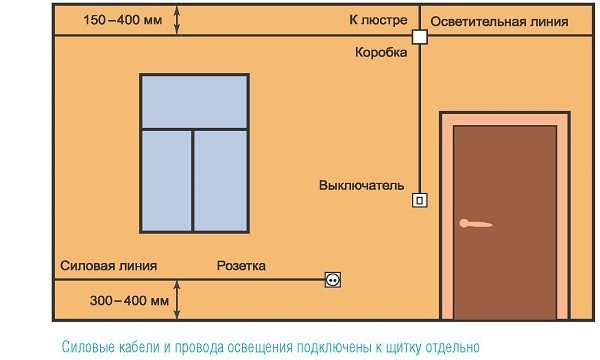

Точки электричества схемы должны располагаться в месте, к которому всегда есть доступ.
Выключатели следует располагать так, дабы их не закрывали шкафчики, вешалки и двери. Расстояние от пола должно быть более 100 см. Выключатели должны устанавливаться на схожей высоте.
Розетки необходимо располагать так, дабы все электрические приборы могли работать без удлинителя. Розетки располагаются на расстоянии 30-45 см от пола. На 6 м² должна приходиться как минимум одна розетка. Данные детали можно устанавливать на расстоянии минимум 50 см от конструкций из металла.
В схеме прокладки проводки допускаются только горизонтальные либо вертикальные полосы. Основная линия должна быть размещена на расстоянии 7-12 см от карнизных свесов и реек. Разводка кабеля может быть нижней либо верхней.

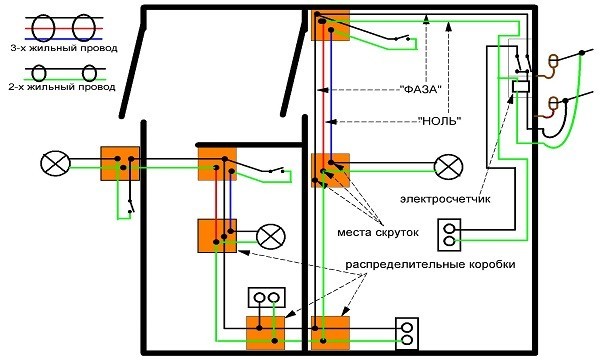

Все провода в комнатах следует соединять только в особых коробках.

Какие детали нужно будет приготовить?

Перед тем как выполнить проводку в древесном доме, следует приготовить все нужные элементы.

Сначала будут необходимы приспособления с изоляцией на ручках для защиты. Электрощиток может изготавливаться из пластмассы либо металла. Если планируется выполнить проводку в древесном доме, то необходимо применять железный щиток. Закрепляется он снутри помещения. Размер конструкции будет зависеть от количества электрических кабелей, которые будут прокладываться.

Дальше необходимо приготовить электрический кабель. Сечение рассчитывается исходя из мощности электроэнергии в доме. Открытая либо сокрытая проводка в древесном доме своими руками осуществляется с внедрением медного трехжильного кабеля ВВГ. В нем должен быть шнур для заземления.

Пригодится приготовить розетки и выключатели. Выбирать данные элементы необходимо исходя из личных предпочтений и дизайна личного дома. Для строений из дерева подходят элементы с контактными группами из бронзы и латуни. Детали могут быть затратными либо встроенными. Выбирать нужно исходя из того, что будет производиться — сокрытая проводка в древесном доме либо открытая.

Внутренняя проводка в срубе не может быть выполнена, потому необходимо приобрести плинтусы с каналами для кабеля. Дабы была изготовлена открытая проводка, нужны особые коробки, зажимы с изоляцией, ваги и изолента.

Электрический счетчик рекомендуется выбирать с классом точности минимум 2,0. Для собственного личного дома рекомендуется выбирать двухтарифный счетчик.

Перечень частей, которые нужно будет приготовить:

шуруповерт;
щиток;
электрокабель;
коробки;
изолента;
счетчик;
самонарезающие винты;
лента из алюминия;
клипсы;
гофра.

Установка проводки в древесном доме своими руками можно делать только после того, как будут подготовлены все элементы.

Электрическая проводка в доме из дерева

Говоря о том, как провести проводку в древесном доме, стоит знать, что процесс прокладки проводки состоит из таких шагов:

Сначала осуществляется прокладка электрокабеля.
Дальше устанавливаются распределительные коробки.
На следующем шаге инсталлируются розетки.
После чего устанавливаются выключатели.
Потом осуществляется установка осветительных устройств.
Осуществляется установка электрического щитка.
В конце устанавливается контур заземления.

Как прокладывать кабель и устанавливать коробки?

Говоря о том, как проложить кабель верно, стоит знать, что проводка электрокабеля осуществляется в кабельных каналах плинтуса. Есть другой способ — установка на бочонки из керамики, но удобнее всего укладывать электрокабель в плинтус.

С наружной стороны кабельные каналы не устанавливаются, в этом случае прокладка кабеля осуществляется в трубках из меди.

В случае внутреннего монтажа проводки кабель нужно будет разрезать на отрезки. После укладки кабеля замки закрывать на данном шаге не надо.

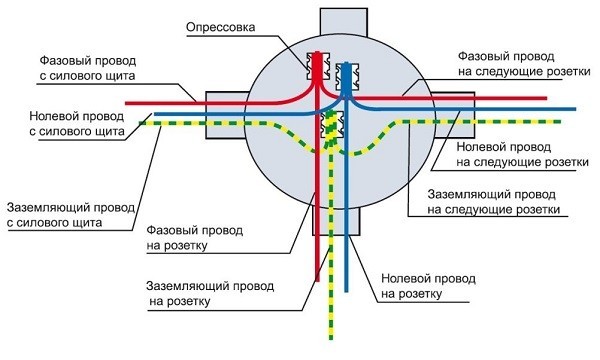

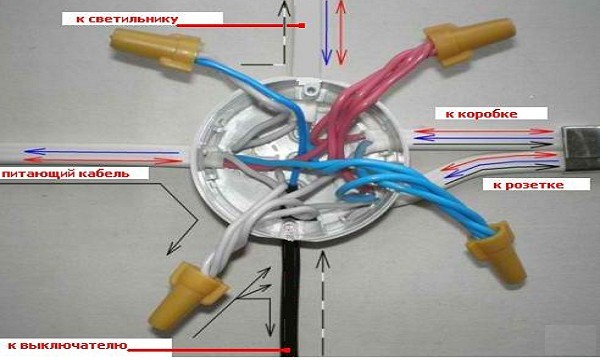

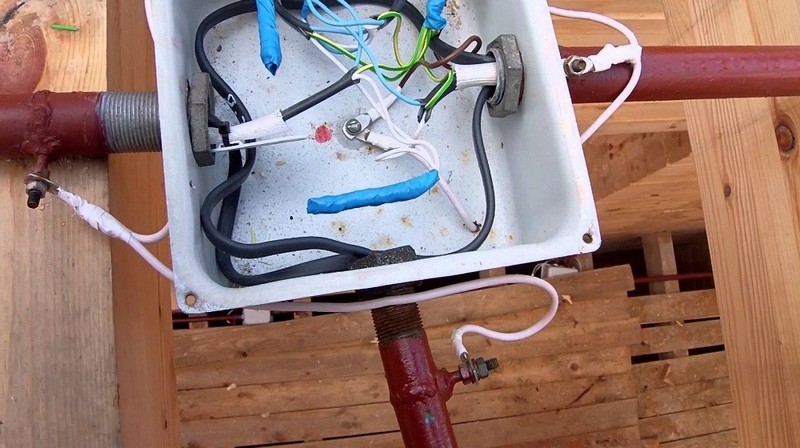

В местах, где от электрокабеля разветвления питания уходят к выключателям, осветительным устройствам и розеткам, пригодится установить коробки. Снутри короба элементы можно зафиксировать следующим образом:

Внедрение СИЗ. В этом случае кабель нужно будет зачистить на 3 см, скрутить, установить на СИЗ и закрутить. Концы электрокабеля нужно уложить в коробе так, дабы они не контактировали между собой.
Скрепление вагами. Пригодится приготовить ваги с нужным количеством ложбинок для шнуров. Говоря о том, как верно проложить кабель, стоит знать, что необходимо только зачистить провод на 12 мм, после этого воткнуть в углубления до щелчка. Концы необходимо развести и закрепить так, дабы они не контактировали между собой.
Экономным вариантом является соединение проводов при помощи скрутки и изоленты. Провода следует зачистить и скрутить между собой, после этого закрыть изолентой все обнаженное основание. Провода укладываются в коробе так, дабы они не соприкасались.

Установка розеток и осветительных устройств

Розетки в здании из дерева необходимо укреплять прямо к стенам. Под розетки нужно будет уложить материал для изоляции. В этом случае можно применять асбест либо алюминий. Розетки фиксируются прочно, дабы они не двигались.

В процессе монтажа электрокабеля с несколькими проводами в розетки необходимо подключать все.

Провода желтоватого и зеленоватого цвета нужно зажать в контакт заземления, другие зажимаются в контакт питания.

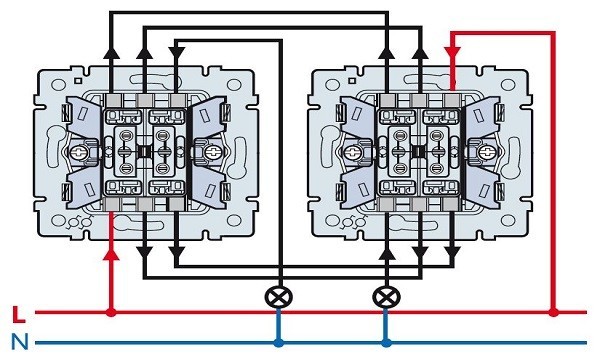

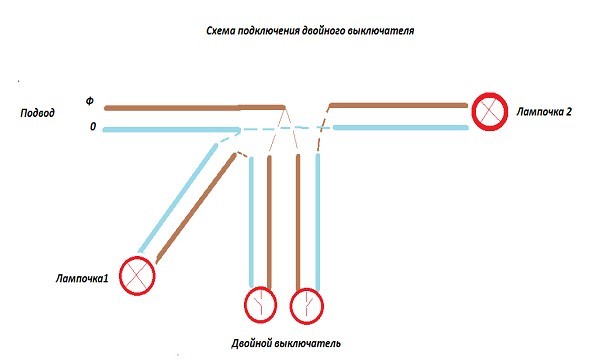

Выключатели устанавливаются по тому же способу, что и розетки. Осветительные приборы должны располагаться как снутри древесного дома, так и снаружи. Для внутреннего освещения почти всегда применяются:

интегрированные осветительные устройства;
затратные приспособления;
уличные конструкции.

Хоть какой осветительный прибор можно подключить при помощи проводов желтоватого и зеленоватого цвета. На конструкции устройства есть контакты для подобного соединения.

Заключение

От корректности установки щитка зависит работоспособность всей конструкции.

В щитке инсталлируются такие элементы:

счетчик;
шина заземления;
автоматы отключения;
нулевая шина;
фаза и ноль, которые подсоединяются к автомату.

Автомат устанавливается с учетом лимита электроэнергии. Он указывается в договоре между энергетическим предприятием и юзером. Автоматы инсталлируются согласно применяемой мощности.

В постройке из дерева непременно следует выполнить заземление. Для этого нужно отойти от угла строения и вырыть канавку длиной 3 м. Рекомендуемая глубина канавки — 0,5 м. В последней точке ямы пригодится вбить 3 прута из металла. При помощи проволоки из металла пригодится соединить элементы между собой. Дальше провод необходимо провести на стену строения и приварить болт поперечником 8 мм. При помощи гайки необходимо прикрепить к проводу РЕ кабель. Если планируется устанавливать систему для отвода грома, то ее тоже необходимо закрепить на данной конструкции. В конце канаву необходимо засыпать слоем песка. Сверху пригодится уложить слой земли.

Говоря о том, как верно провести проводку в древесном доме, стоит знать, что выполнить это нетрудно. Повышенное внимание необходимо уделить изоляции всех частей системы, так как от этого будет зависеть безопасность жильцов личного дома. Также принципиально учитывать все требования ГОСТа.

Проводка в доме из СИП-панелей

Электрическая проводка в СИП-доме отличается от обычной системы проводов в кирпичном здании, особняке из ракушечника либо пеноблоков. Невзирая на то, что находящийся снутри канадских панелей пенополистирол имеет свойство самозатухания, в случае форс-мажора подогретый полимерный продукт может запустить процесс тления и возгорания ориентированно-стружечных плит (OSB).

Причинами пожара могут стать куцее замыкание, перегрузка сети без стабилизации напряжения, утечка тока, образование электродуги. Дабы избежать резвого воспламенения древесных щепок в составе панели и предупредить гипотетичную возможность пожара, рекомендуется монтировать и защищать проводку с учетом специфичности стройматериалов.

Нормативная база в Рф

При строительстве жилого либо коммерческого строения из SIP-панелей с параллельной либо последующей разводкой электрики нужно управляться 2-мя базисными документами:

«Строительные нормы и правила» (СНиП).
«Правила устройства электроустановок» (ПУЭ).

Проектировочный свод правил СП 31-105-2002 советует прокладывать проводка в доме из СИП-панелей через технические пустоты в теплоизоляторе. Маленькие шахты снутри теплоизолятора вырезает завод-изготовитель – без помощи других этого делать не надо. Основным же требованием к электрической сети является внедрение негорючих марок кабеля: изделий с маркой NYM в поливинилхлоридной изоляции либо медных силовых кабелей типа ВВГнг-LS и ВВГнгд.

Поводом для обсуждений вокруг СП 31-105-2002 является тот момент, что документ не предлагает применять дополнительные втулки и трубы для защиты электрического кабеля. Но хоть какой электрик с огромным опытом работы в древесных домах произнесет, что требования ПУЭ в пт 7.1.38 обязывают изолировать электрический кабель надежной железной трубой. Выходит, что два главных документа противоречат друг дружке?

Забугорный опыт

Америкосы и канадцы доверяют первому варианту монтажа проводки в городском доме из СИП-панелей. Они применяют особые тоннели, приготовленные прямо в материале на заводе по производству OSB-плит. Западные инженеры пошли еще далее русских коллег и вырезают в ориентированно-стружечной плите выемки под коробки, розетки, выключатели.

Но принципиальна не только лишь проводка, но и вспомогательные элементы системы. В Соединенных Штатах Америки пожары из-за неисправной проводки появляются в 6 раз пореже, чем в Рф, невзирая на популярность домов финского и канадского типа. Это достигается не только лишь благодаря описанным выше пустотам в теплоизоляторе, но и современным системам заземления, повсеместной эксплуатации пожарных сигнализаций и автоматов дуговой протекции. Если в Рф это оборудование считается прерогативой богатых домов, то в США оно понизило количество возгораний древесных особняков на 58% за 10 лет.

Варианты прокладки проводки в доме из СИП-панелей

Но вернемся в русские реалии. У нас все по-другому и далековато не каждый производитель делает теплоизоляционные панели с разветвленными техническими пустотами. Потому проводку в доме из СИП-панелей в большинстве случаев инсталлируют хозяева дома либо подрядчики. Делают это 2-мя способами – открытым и закрытым.

Открытые методы проводки

Самые дешевенькие и обыкновенные, в большинстве случаев применяются в летних коттеджах и дачных домах. Кабель прокладывается прямо по стенке и запирается негорючими протекторами. Провод кладется ровно горизонтально либо вертикально, диагональная укладка запрещена.

Сначала нужно начертить схему монтажа провода по комнатам либо «разводку». Потом с помощью обыденного грифельного карандаша и строительного уровня вычертить на стенках ровненькие полосы и точки в местах монтажа будущих розеток и выключателей. На основании рисунка и планировочных размеров комнат высчитывается метраж кабеля.

Разглядим главные варианты защиты кабеля:

Кабель-канал. Изделие представляет собой узенький пластмассовый короб квадратного либо прямоугольного сечения, в большинстве случаев белоснежного цвета. Кабель-каналы укрепляют на строительный клей либо шурупы через каждые 25-50 см. При монтаже открытой проводки в личном доме из СИП-панелей на самовозведенные стенки из гипсокартона применяют дюбель-бабочки. На поворотах и соединениях монтируют пластмассовые заглушки и углы, которые просто соединяются между собой вручную без инструмента.
Электротехнический плинтус. Особый напольный плинтус представляет собой классическую конструкцию с камерой для электрического кабеля. Это более опрятный вариант открытой разводки провода. Единственным недочетом является невозможность протянуть линию через дверной просвет. В таком случае нужно сверлить сквозное отверстие в стенке и прокладывать кабель через полимерную трубу.
Гофра. Внедрение гофрированной трубы широкого поперечника, закрепленной на стенке помещения, может быть исключительно в хозяйственных постройках. Основной недочет такового решения – непрезентабельный внешний облик. Сложность организации проводки данным способом заключается в том, что поначалу нужно протянуть кабель через гофротрубу, и только потом аккуратненько закрепить гофру на особые клипсы либо железные скобы, дабы не разрушить изоляцию жил.

Читайте по теме: Днепровская гидроэлектростанция (ДнепроГЭС): интересные факты

Если вас смущает малый уровень эстетики и вы готовы прирастить расходы на проводку в 2-2,5 раза, рекомендуем разглядеть закрытые способы монтажа.

Закрытые методы проводки

Сокрытая проводка в доме из СИП-панелей не видна глазу, так как прокладка электросетей делается снутри стенки, за материалами отделки. Некоторые обладатели и строители коттеджи кладут кабель в металлорукав, короб и негорючую гофру из поливинилхлорида. Трасса направляется от домового щитка ко всем потребителям электроэнергии в здании. Это не самый сбалансированный вариант проводки, так как он просит много времени и сил на реализацию.

Провода и защитный тоннель можно уложить в пустом пространстве, которое образует древесная обрешетка под гипсокартонные листы типа DIY. В таком случае электрокабель можно закрепить прямо под ГКЛ-листом. Единственно весомым аспектом этого способа является малая утрата жилой площади комнаты. Но стоит осознавать, что данный вариант монтажа наименее накладный, чем предшествующий.

В конце концов, можно скомпоновать самодельную сэндвич-панель. Поначалу на ОСП-панель пришивается предварительный слой гипсокартона без профиля. Потом укладывается 2-ой слой, в каком штробируют углубления и отверстия под кабель с каналом либо гофрой. Заключительным шагом следует нашивка третьего слоя стройматериала. Данный вариант проводки в доме из СИП-панелей не только лишь увеличивает уровень пожарной безопасности, но и обеспечивает неплохую звукоизоляцию за счет поглощения ударного и воздушного шума. Как ясно из описания, это самый дорогостоящий метод.

Правила монтажа проводки в доме из СИП-панелей

Используйте только негорючие марки кабеля: NYM, ВВГнг-LS, ВВГнгд, ППГнг(А)-HF, ППГнг(А)-FRHF.
При монтаже открытой проводки в доме из СИП-панелей выбирайте кабель-каналы из огнезащитных либо самозатухающих полимеров.
Монтируйте высококачественный контур заземления и защиту от разряда молнии.
Устанавливайте пожарную сигнализацию, а если позволяют деньги – систему пожаротушения.
Подключайте УЗО в щитке, дабы предупредить утечку токов.
Снижайте нагрузку на сеть за счет отказа от устаревших ламп накаливания в пользу светодиодов.

Советы Интернационального эталона

Начиная с весны 2014 года Интернациональная Электротехническая Комиссия в части 4.42 документа №60364 советует домовладельцам устанавливать защитное оборудование AFDDs. Защитные устройства с данной маркировкой отвечают всем требованиям IEC 62606. Документ был обновлен профессионалами из Швейцарии в 2016 году, а с 7 января 2018 года действует на местности Рф как ГОСТ. Новый муниципальный эталон обрисовывает устройства защиты бытового предназначения при дуговом пробое.

Совместно с МЭК забугорные, а сейчас и русские производители SIP-панелей и готовых конструкционных решений для сборки домов также советуют устанавливать сенсоры дуговой защиты. Маленькие датчики одномоментно реагируют на генерацию электрической дуги и отключают ток на непонятном участке за сотые толики секунды. Благодаря таковой возможности модулей проводка в СИП-доме может быть смонтирована без особых средств защиты. Кабель укладывается в пустоты и подводится к потребителям энергии без какой-нибудь дополнительной оболочки.

Специалисты по пожарной безопасности в США, настроенные прагматично, предупреждают: даже при всеохватывающей защите дома от возгорания пожары все-же случаются. Потому, из какого бы материала не был сделан коттедж, при проектировании жилья нужно учитывать возможность критической связи с дежурным пожарной службы и поддерживать подъездные пути к дому в неплохом состоянии.

Как установить и подключить домофон в квартире своими руками

Сейчас поведаем, как подключить трубку и всю систему домофона в высотном доме для одной квартиры. Тут разглядим как виды устройств, так и схемы их подключений. Не считая того, предложим свою аннотацию по реализации этой задачи.

Типы устройств и особенности их работы

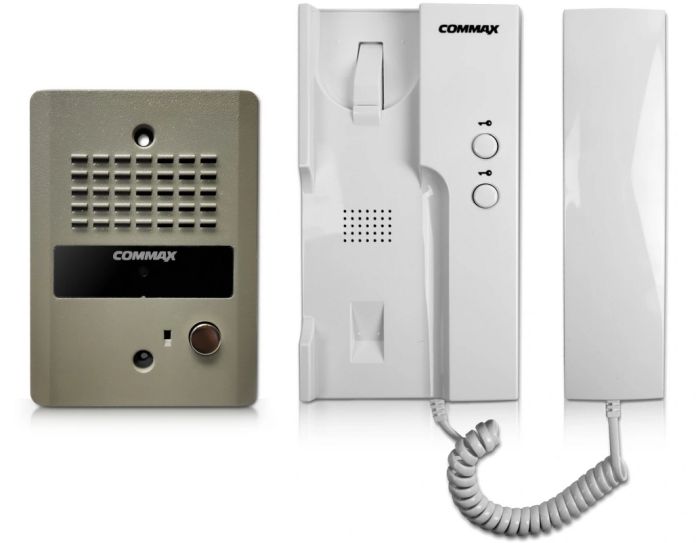

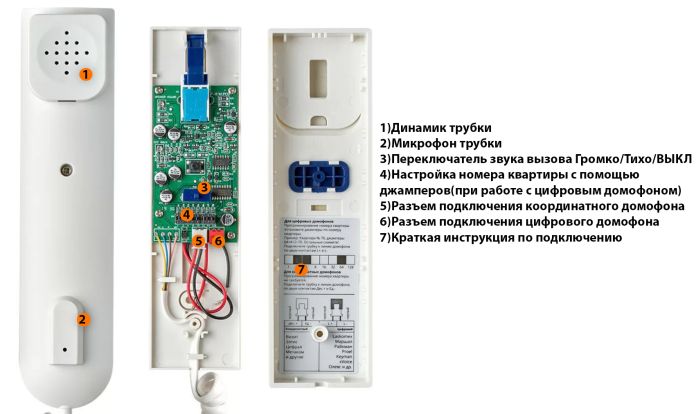

Существует два вида аппаратов, которые инсталлируются в квартирах.

Смотрятся эти виды так:

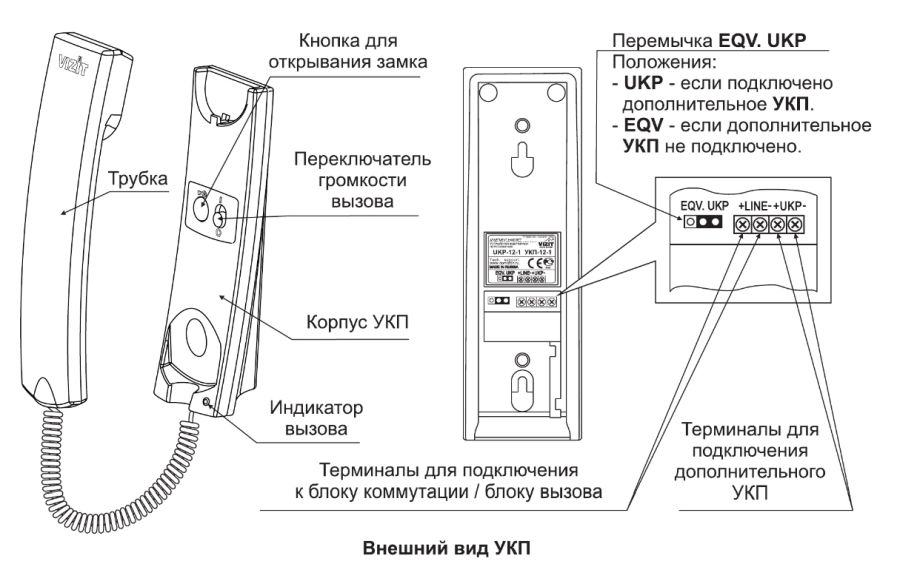

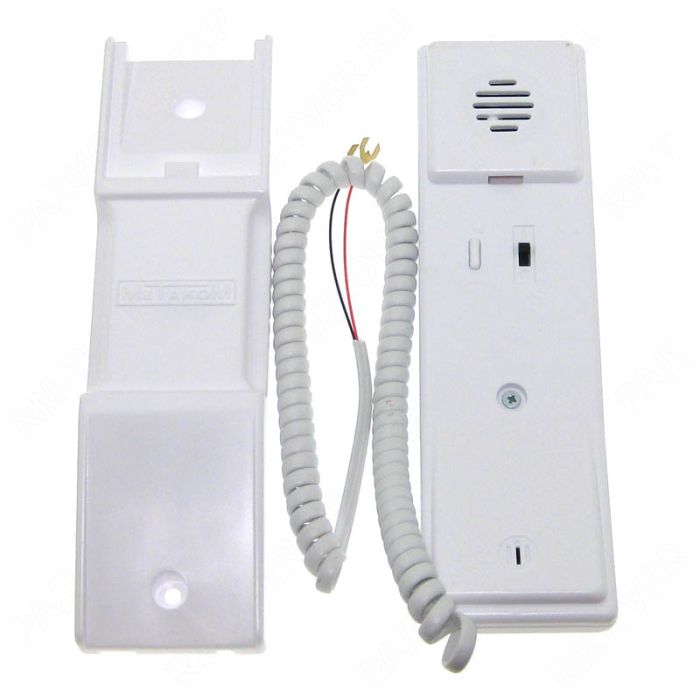

Аппаратный. Снутри девайса находится матрица, которая и доводит звонок до подходящего помещения.
Цифровой. При помощи двухпроводной полосы осуществляется переадресация звонка на определенную квартиру. Прием сигнала осуществляется благодаря особым микросхемам, интегрированным в трубку.

Принципиально! У каждого вида есть личные аспекты, которые сильно оказывают влияние на процесс монтажа конструкции, и ее последующее сервис.

Подключение домофона своими руками – все аспекты

Есть несколько особенностей, без учета которых можно допустить некоторые ошибки, которые приведут или к неисправности аппарата у 1-го жильца, или выведут из строя устройства во всем подъезде.

Смотрятся эти особенности и аспекты так:

Соблюдение полярностей. Производить соединение необходимо строго согласно полярности. Это одна из критических ошибок, которая приводит к отключению системы во всем подъезде.
Верный поиск десятичной и единичной шины. Отыскать шины, к которым будет осуществляться коннект, необходимо верно. Для этого существует несколько методов, которые включают верный порядок шагов.
Изоляция проводов. Всякую скрутку необходимо изолировать, то же делаем и с проводами, которые не пригодились в системе и оказались излишними.
Сервис аппарата. Сказать об установке устройства необходимо в компанию, которая занимается его обслуживанием в этом доме либо подъезде.
Наличие персональной схемы. Изучить схему, которая лежит в коробке с трубкой, необходимо перед проведением работ.

Не пропустите: Как избрать хлебопекарное оборудование и пищевой промышленный миксер

Изучить эти особенности лучше перед установкой устройства.

Главные схемы подключения домофонов

Перед тем, как без помощи других подключать домофон в квартире, принципиально изучить схему соединения всех частей системы, дабы не допустить ошибок в процессе работы.

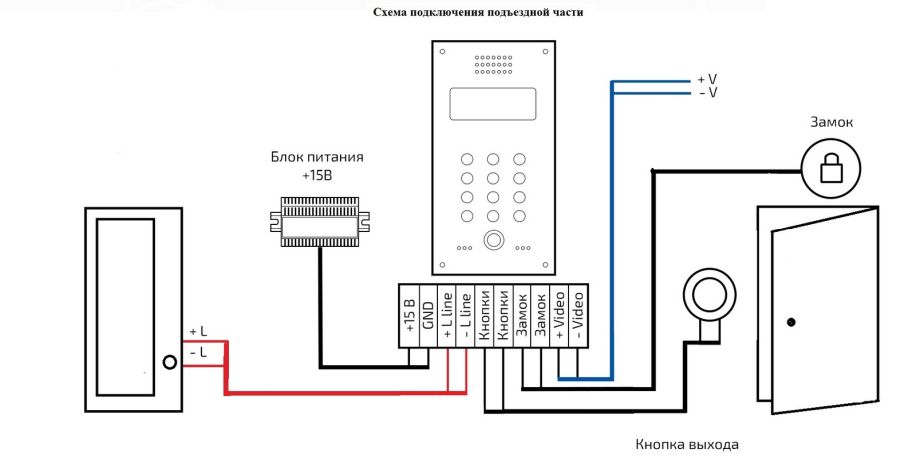

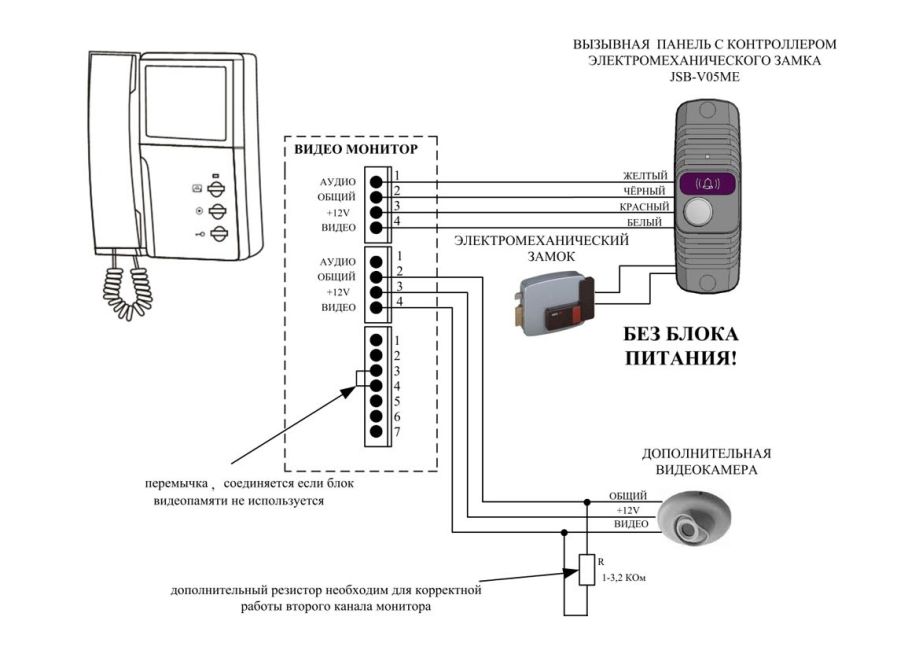

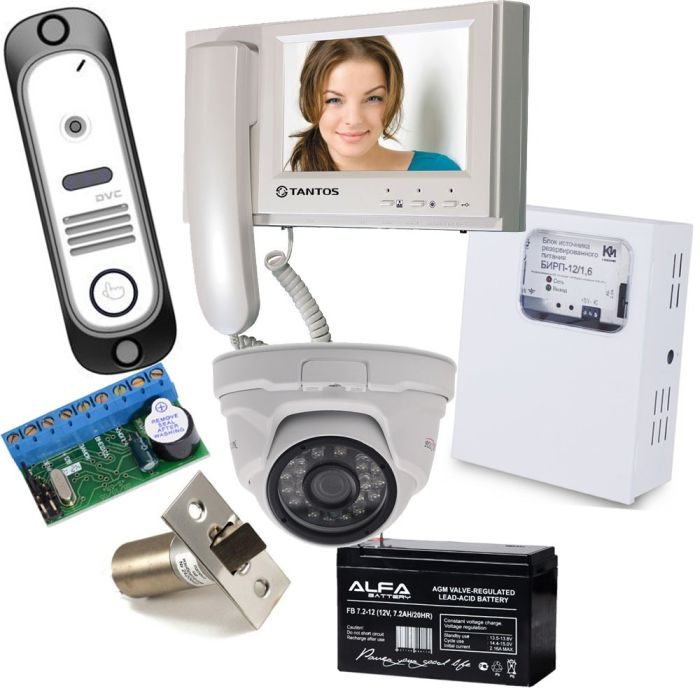

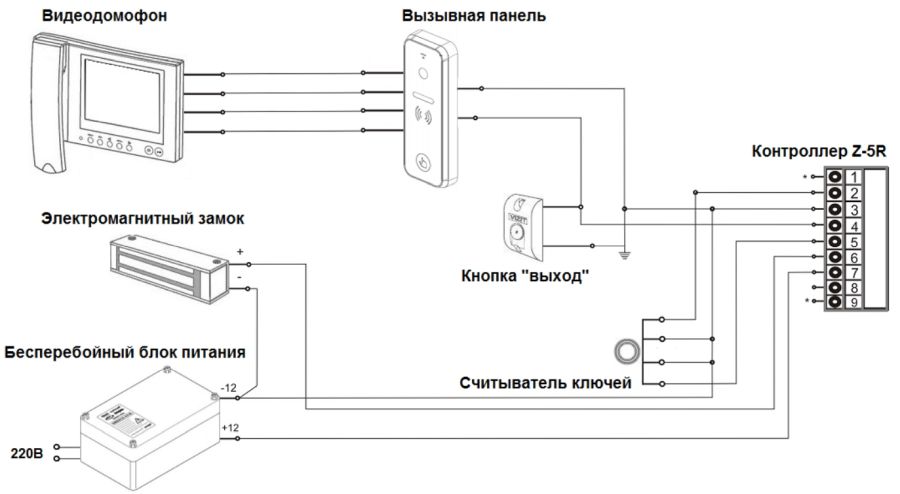

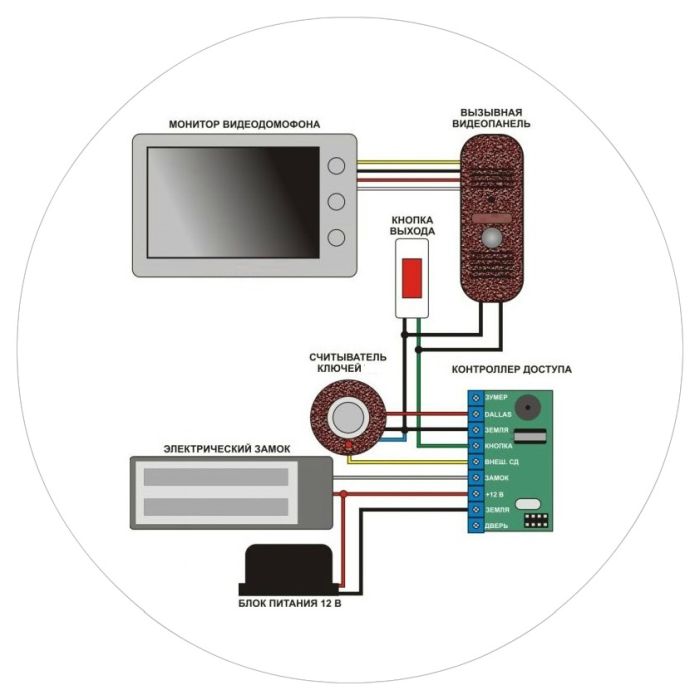

Схема содержит в себе сходу несколько частей, посреди которых выделим следующие:

контроллер и вызывные панели;
электрический замок;
блок питания;
микрофон, динамик и камера.

1-ое, что необходимо соединить, – это вызывные панели и средства связи, которые содержат в себе микрофон, динамик и камеру.

К каждому из них подходит один из 4 проводов, которые делятся на питание, видео и аудио, также на общий провод. На данный участок схемы будет входные данные напряжение в 12 В, без этого подключить трубку домофона в квартире не получится.

Потом с контроллером соединяются электрические замки. В системе их может быть один либо два. В этом случае, если они не вошли в структуру конструкции какого-нибудь варианта, провода непременно прячутся и изолируются друг от друга.

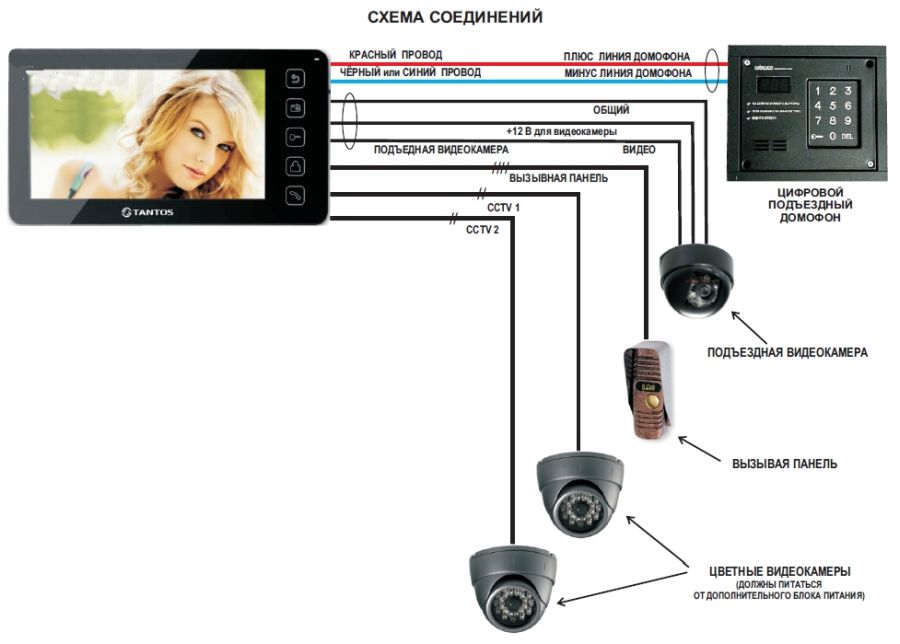

Схема того, как верно подключить домофон в жилом помещении, у каждой модели может быть наделена своими персональными особенностями. Они в неотклонимом порядке указываются в аннотации к устройству, тут же располагается и сама схема.

Порядок подключения

Перед тем, как подключить домофон без помощи других, достаем из коробки с устройством аннотацию и схему подключения. Если второго в ней нет, то заходим в веб и находим ее там. Без схемы выполнить коннект не получится.

Принципиально! Заблаговременно подготавливаем маленькой набор инструментов и принадлежностей, подходящих для работ.

Смотрится этот набор так:

шурупы, дрель либо шуруповерт;
изолента, дюбель пробки;
пассатижи и алебастр.

После того, как схема исследована, а инструменты подготовлены к работе, исполняем следующие деяния, дабы выполнить подключение домофона в жилом помещении.

Не пропустите: Как установить железную дверь и нужен ли при всем этом защитный костюмчик?

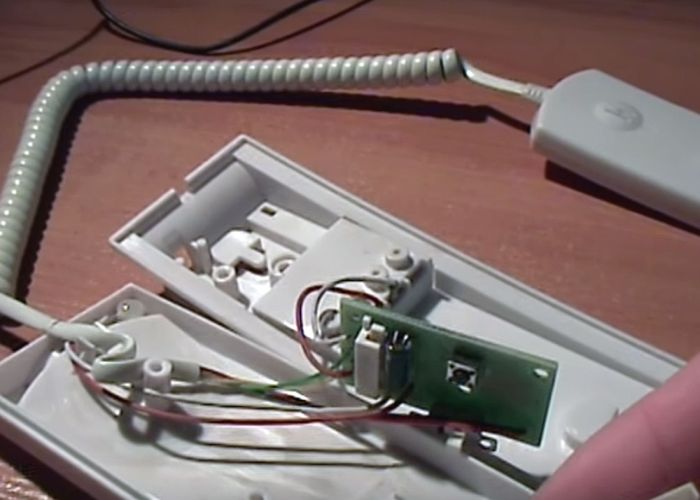

Находим коммутационную коробку в системе, изучаем четыре либо восемь проводов, которые отходят к квартирам, которые уже выполнили подключение к системе.
Открываем коммутационную коробку и снимаем изоляцию со всех проводов. Делаем это аккуратненько и не спешим. Запоминаем, какой провод соединяется с каждым.
Находим шину 10-ов. Это таковой предмет, к которому выполнили коннект сходу несколько обитателей с одной лестничной клеточки.
К десятичной жиле подключаем плюсовой провод с трубки. В этот момент принципиально соблюсти полярность.
Сейчас находим не шину 10-ов, но шину единиц. Дабы не допустить ошибку, поднимаемся на этаж выше либо спускаемся, и тут лицезреем, к какой шине подключена каждый отдельный юзер.

Окончание этих шагов должно нести итог, в пределах которого домофон начнет работать.

Дабы выполнить проверку, совершаем звонок и смотрим за его работоспособностью.

Совет! Сходу проверяем возможность открыть дверь.

Нередкие ошибки при подключении домофона в квартире и их исправление

В этом случае, если вы выполнили все аннотации в то время, как подключали домофон в квартире, никаких ошибок и сбоев в работе появиться не должно.

Внимание! Вероятны случаи, когда схема и панель не работают из-за малозначительных нарушений советов.

Предпосылки, по которым подключение домофона в жилом помещении не приносит результатов, смотрятся так:

трудности с самим кабелем либо скрутка изготовлена некачественно;
при установке не была соблюдена полярность;
в программке есть функция, которая перекрывает номер квартиры.

Выявить 1-ый недостаток того, как подключена схема домофона, можно довольно стремительно: используя особый тестер, проводим им по местам соединения и находим проблемный участок. Если проводка скручена верно, а неувязка заключается в ошибочно соблюденной полярности в процессе того, как подключалась трубка домофона в квартире, то можно принести неудобства как компании, обслуживающей домофон, так и другим жильцам дома.

Не пропустите: Обработка цветных металлов на примере алюминия

Дабы совладать с недостатком в полярности того, как подключить домофон самому, делаем следующее:

Изучаем отметки на трубке, в согласовании с ними делаем пометки на проводах.
Для надежности используем тестер, вначале отключив провод от питания.
Проводим измерения и находим разрыв.

Если неувязка заключается в программной блокировке номера квартиры, то совладать с ней без помощи других не получится. Лучше позвонить в компанию, которая обслуживает ваше устройство, перед тем как подключать панель домофона.
