Проводка в доме для новичков

Вы не понаслышке знакомы с азами электротехники и не один раз сталкивались с электричеством на практике? И тогда новенькая проводка в доме либо квартире маленькой площади не станет неодолимым препятствием – вы расслабленно ее смонтируете своими руками. Дабы выполнить все верно, необходимо разобраться в аспектах электромонтажа и найти порядок ведения работ. На освещение этих вопросов в доступной форме как раз и нацелен данный материал.

Составление схемы проводки

Оговоримся сходу: идет речь об однофазовой сети с напряжением 220 вольт, которая уже подведена к личному дому площадью 100—150 м² либо квартире. Проектированием и монтажом трехфазных электросетей на 380 В для огромных пригородных особняков занимаются спец организации. В данном случае без помощи других браться за разводку электрики не имеет смысла, так как без проекта электроснабжения и согласованной исполнительной документации управляющая компания не дозволит выполнить подключение к своим коммуникациям.

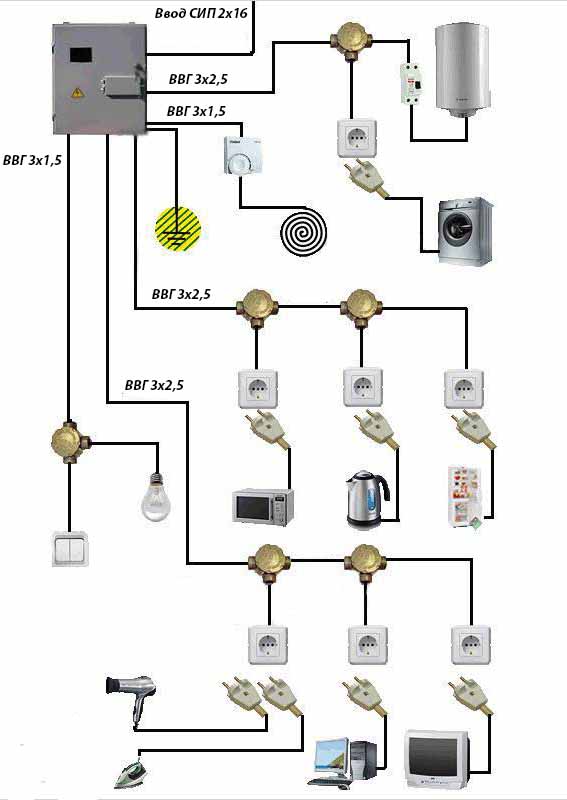

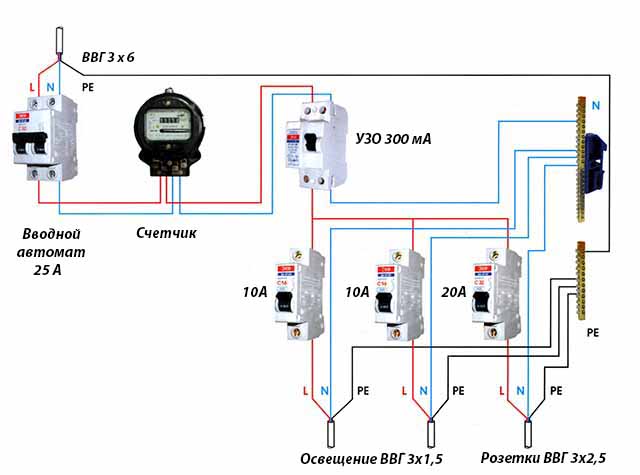

Итак, изображенная выше типовая схема проводки для жилого строения содержит в себе такие элементы (начиная от ввода кабеля):

• вводной автоматический выключатель номиналом 25 ампер;
• электрический счетчик (лучше – многотарифный);

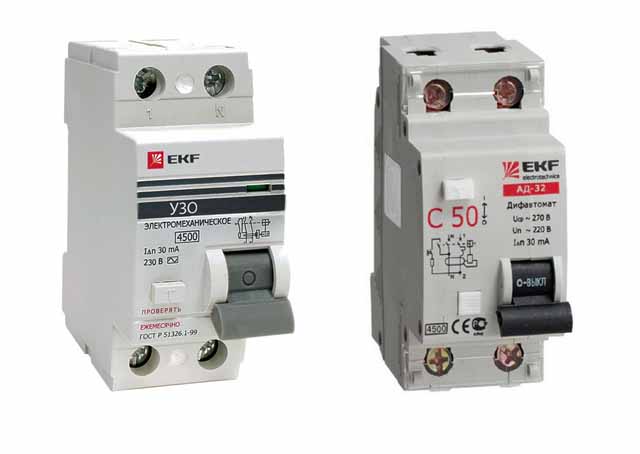

• устройство защитного отключения — УЗО, рассчитанное на ток срабатывания 300 мА;
• дифференциальный автомат на 20 А, срабатывающий при токе утечки 30 мА, — для защиты розеточной сети;
• автоматические выключатели номиналом 10 А на освещение (количество находится в зависимости от числа линий к светильникам);
• электромонтажный шкаф, снабженный нулевой и заземляющей шиной, также DIN-рейками для крепления автоматов и УЗО:
• кабельные полосы с распределительными коробками, ведущие к розеткам для подключения домашней техники и осветительным устройствам.

Примечание. Согласно ПУЭ, электропитание ванной комнаты, бани, сауны и других помещений с высочайшей влажностью необходимо проводить отдельной линией, защищенной УЗО либо дифавтоматом с порогом срабатывания 10 мА.

Функциональное предназначение перечисленных частей следующее. Автоматические выключатели защищают ветки либо систему в целом от недлинного замыкания, УЗО защищает вас от поражения током, а дифференциальный автомат совмещает 2 эти функции. Последний должен устанавливаться на каждую силовую линию. Дабы уберечь домашние электроприборы от перепадов напряжения, сможете дополнить схему защитным реле, устанавливаемым после головного УЗО, как об этом ведает мастер на видео:

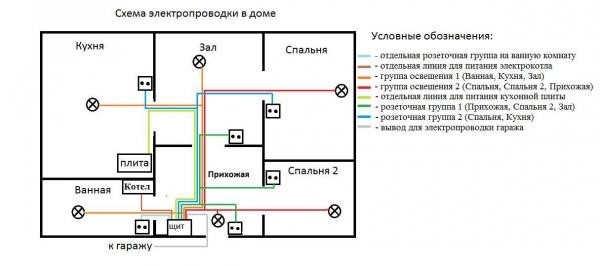

Дабы выполнить полную схему электрификации, необходимо от руки начертить план дома и расположить на нем осветительные приборы с розетками. Укажите местопребывание электрощита и раскиньте от него проводку вдоль стенок, отмечая каждую пару (фаза и ноль) одной линией, как это делают электрики (именуется – однолинейная схема). Пример такового наброска изображен на картинке.

Справка. В личных домах и дачах распределительный щит обычно ставится в техническом помещении, к примеру, в гараже, время от времени – в коридоре. Такая же картина наблюдается в высотных новостройках. В домах русской эры — «хрущевках» и «чешках» квартирные щитки массово устанавливались в подъездах, но позже хозяева стали переносить их к для себя в прихожую, чтобы уберечься от воровства счетчиков.

Подготовка материалов

Дабы закупить нужные монтажные материалы и найти их количество, возьмите за базу составленную электросхему. Элементы управления, защиты и учета, располагаемые в щитке, на ней уже указаны, остается подобрать кабельную продукцию и подрозетники (выключатели и сами розетки можно приобрести позднее). На этот счет советы такие:

1. Используйте для разводки электрики медный кабель марки ВВГ на 3 цельных жилы и его разновидности. Не берите дюралевые и многожильные провода (к примеру, ПВС), созданные для других целей.
2. Медная проводка в квартире либо личном доме, питающая осветительные приборы, обязана иметь малое сечение 1,5 мм². Розеточную сеть необходимо делать кабелем 2,5 мм², а присоединение заземляющего контура делать сечением 6 мм².

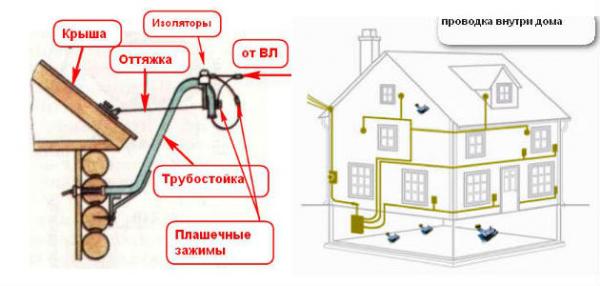

3. Если нужно провести внешную линию от столба к зданию, применяйте самонесущий провод СИП на 16 мм² и особые навесные крепления.
4. Для сокрытой прокладки кабелей используйте металлорукав или пластиковую гофрированную трубу соответственного поперечника (провода должны занимать менее 40% полости защитного рукава), закрепляемую на защелках либо хомутиках.
5. Не предусматривайте много одиночных комнатных розеток в различных местах, лучше поставьте пару блоков на 4—5 вилок. Для кухни полностью довольно одной группы из 5 розеток.

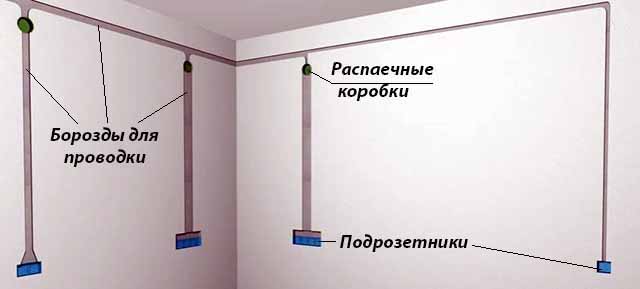

6. Расчет числа распаечных коробок ведется по представленной ниже схеме, где показан верный установка проводки. Коробка ставится на каждом ответвлении от основной магистрали.

Совет. Для силовых линий, нагруженных установками мощностью выше 3,5 кВт, сечение кабеля следует выбирать по расчету. Мы советуем решить данный вопрос со спецами, так как вводной автомат и остальное оборудование тоже придется подбирать персонально и без проекта электроснабжения тут не обойтись.

Перед расчетом количества кабельной продукции прокрутите в голове метод укладки проводки. Сбалансированный вариант – развести проводники за потолочной и стеновой обшивкой из гипсокартона, в полу либо под плинтусом. Таковой подход дозволит уберечь коммуникации от повреждений при последующих ремонтах и просто реализуется в однокомнатных и двухкомнатных квартирах панельных домов.

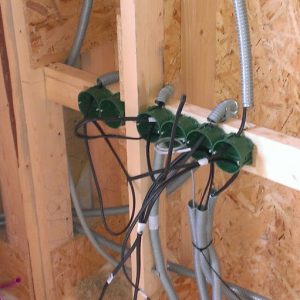

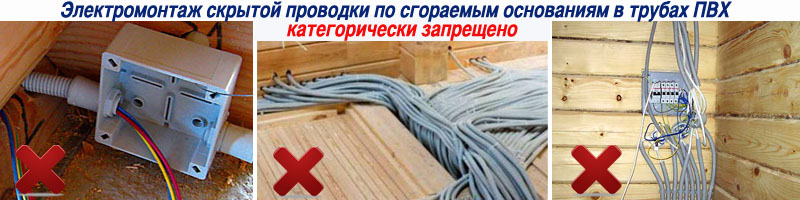

В древесных домах, построенных из бруса или по каркасной технологии, практикуется внутренняя разводка открытого типа – на изоляторах или в пластмассовых каналах, как изготовлено на рисунке. В данном случае удобнее проложить сеть из плоской разновидности кабеля – ВВГ-П. Не забудьте и о слаботочных линиях – витой паре для веба, сигнализации и т.д., их тоже нужно развести по комнатам.

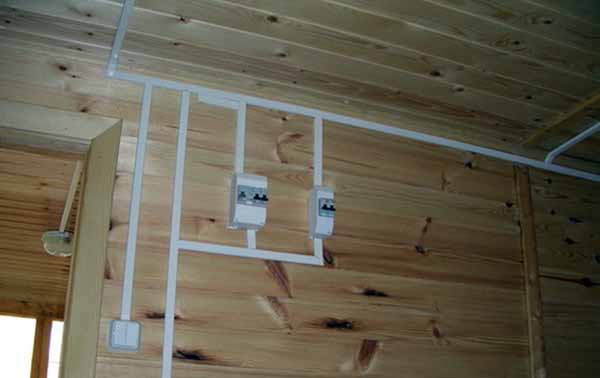

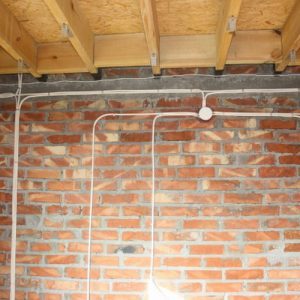

Также стоит упомянуть об проводке в стиле ретро, гармонически вписывающейся в интерьер любого древесного жилья, в том числе и бревенчатого. Но учтите, что стоимость девайсов в три раза выше обыденных материалов, а метод монтажа, показанный в видеосюжете, просит некоторых способностей.

Малый набор инструмента

Для устройства либо замены проводки своими руками для вас будет нужно следующий набор инвентаря:

• болгарка с кругами по бетону для проделывания борозд в кирпичных или заштукатуренных стенках;
• молоток и зубило, дабы разделывать гнезда подрозетников;
• кусачки, пассатижи;
• рулетка и строительный уровень;
• шпатель узенький железный;
• отвертки с разными шлицами;
• ножик для разделки кабелей.

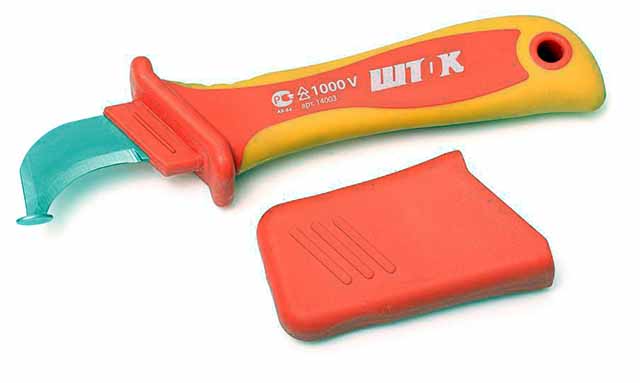

Совет. Заместо обыденного ножика лучше используйте особый инструмент, чей эталон показан на рисунке. Он оснащен маленькой пяткой на конце, что позволяет снимать изоляцию с проводов без повреждения медных жил и неопасно для рук.

Установка электрощита

Обычно, этот ответственный шаг работ делает спец – электрик. Но в маленьком жилом либо дачном домике на несколько комнат вы можете решить задачку без помощи других, если будете придерживаться пошаговой аннотации:

1. Закрепите ящик на стенке вблизи с кабельным вводом. Высота установки – 1,5 м над полом. Если нужно, выдолбите в стенке углубление.
2. Поставьте DIN-рейки для крепления автоматов и 2 шины – для подсоединения нулевого (N) и заземляющего (PE) провода. Заведите наружный кабель через отверстие, разделайте его и подключите «ноль» к шине. Действие повторите с проводником заземления.
3. Закрепите УЗО, счетчик и все автоматы. Нейтраль и фазу от питающего кабеля присоедините к контактам вводного пакетника.
4. Сделайте внутреннюю разводку по схеме, пользуясь изолированным одножильным проводом сечением 6 мм². Для надежного контакта с зажимами автоматических выключателей на обнаженные жилы ставьте особые наконечники в виде вилки.

Совет. При монтаже проводников соблюдайте маркировку по цветности, указывающей на их принадлежность. Нулевая магистраль обозначается синим цветом, заземление – желто-зеленым, а фаза в большинстве случаев коричневая, темная или красноватая.

Приобретая и монтируя шкаф для электрощита, необходимо позаботиться также о размещении запасных автоматов, которые могут понадобиться потом. Потому на рейке должно оставаться 3—4 свободных гнезда. Обо всех аспектах сборки этого принципиального органа рассказывается в видеосюжете:

Как устанавливается проводка

В прошлые времена электросети разводились по стенкам до нанесения штукатурного слоя и крепились алебастровым веществом. На данный момент для монтажа используются другие способы, а конкретно – прокладка в стробах глубиной 2 см, прорезаемых в штукатурке или газобетоне. Разработка такая:

1. При помощи уровня и отбивочного шнура разметьте трассу каждой полосы, начиная от электрощита. Помните, что сокрытая проводка в доме должна перейти строго вертикально и горизонтально, а поворачивать под прямым углом. Наметьте точки установки розеток и выключателей.
2. Проделайте по разметке борозды, соблюдая ширину канавки для одинарного провода – 2 см. Вырежьте углубления для подрозетников и распределительных коробок.
3. Установите подрозетники и коробки на дюбелях либо алебастровом растворе. Пытайтесь выдержать горизонталь, дабы розетки стояли ровно. Не забудьте вырезать по краям технологические просветы для ввода кабеля.
4. Обработайте стробы грунтовкой и уложите в них заблаговременно отмеренные кусочки кабеля и заведите его концы вовнутрь всех коробок. Фиксация проводников в канавке делается веществом или особыми распорками с интервалом 40 см.

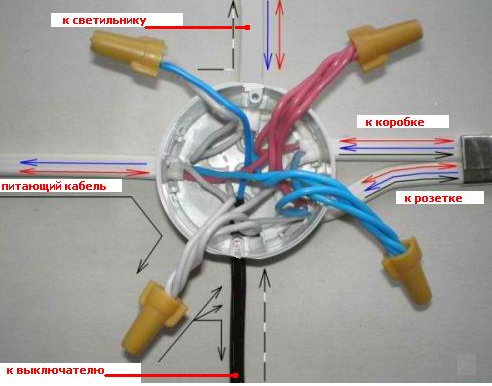

5. Разделайте концы проводов в распаечных коробках и сделайте расключение по цветам клеммниками WAGO либо другим легкодоступным методом.
6. Обнажите жилы в подрозетниках, наденьте на них наконечники и подсоедините к розеткам и выключателям.
7. Проверьте работоспособность каждой полосы мультиметром, после этого подключите ее к щитку и заделайте борозды.

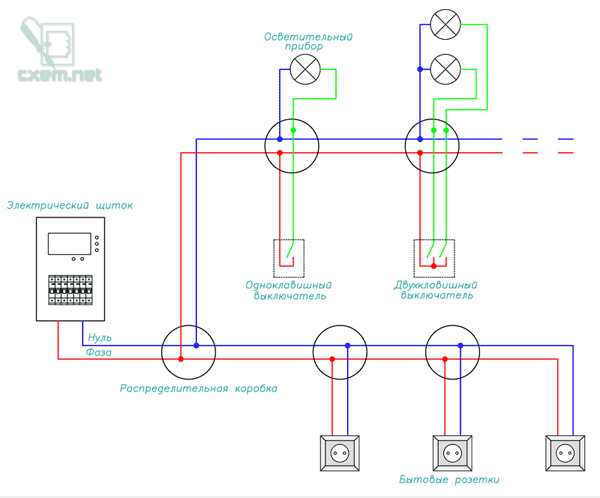

Принципиальный момент. Проводка освещения подключается так: синий провод (N) – к нулевой шине, желто-зеленый (PE) – к шине заземления, оставшийся проводник – к автомату. Фаза и нейтраль от розеточной сети присоединяются к контактам 1 и 2 дифференциального автомата, заземление – к собственной шине.

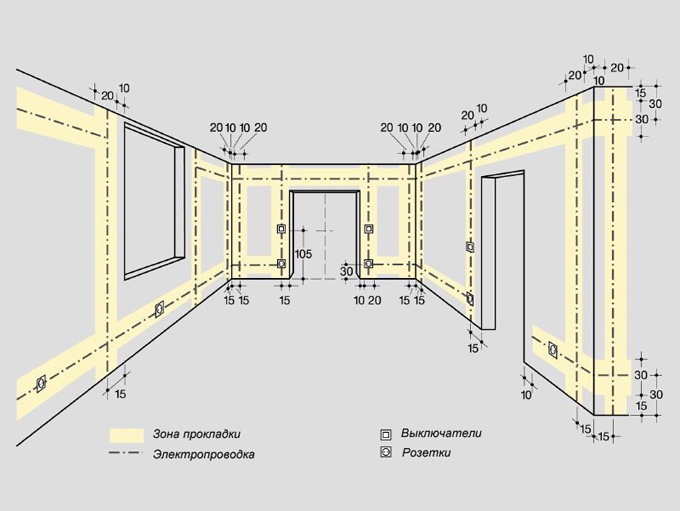

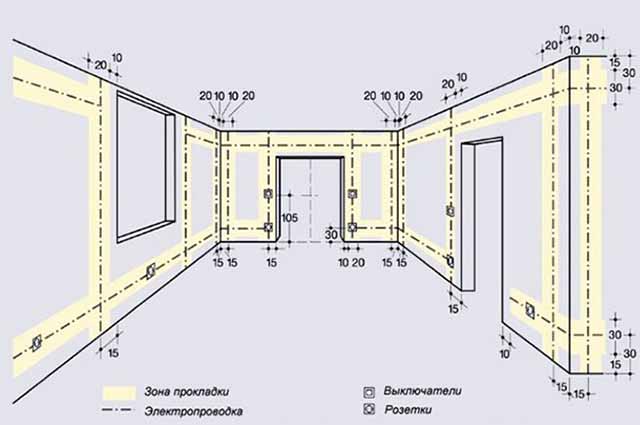

Грамотный установка проводки предполагает ее прокладку по правилам – с отступами от пола, потолка и дверных просветов, обозначенными на чертеже. В распределительных коробках розеточной группы проводники коммутируются по цветам, осветительной – в таком порядке:

• ноль минует выключатель и сходу подается к светильнику (на контакт, прилегающий к цоколю лампы);
• фазный провод идет через выключатель, а позже – к осветительному устройству;
• земля подключается впрямую к соответственному контакту осветительного прибора.

Пара либо тройка проходных выключателей соединяется между собой и с питающим кабелем по другой схеме. Тщательно об этом поведано в соответственной публикации. Поглядите обучающее видео по теме:

Заключение

Самостоятельный установка проводки осуществляется просто, если у вас есть способности в электромонтажном деле. Не спешите, придерживайтесь аннотации и пристально соединяйте кабели в коробках, дабы не появилось неурядицы. Запомните правило: выключатель всегда разрывает фазную цепь, а не нулевую. В итоге рекомендация: не идите на поводу у нехороших советчиков и не игнорируйте установку распаечных коробок, соединяя провода в подрозетниках (так именуемый шлейфовый способ). Схожая разводка ненадежна и запрещена правилами.

Проводка в доме своими руками

Сейчас нагрузки на электросеть в квартирах и личных домах из-за богатства бытовых устройств очень значительны. А в зданиях старенькой постройки проводка вообщем не рассчитана на такое суровое потребление. Залогом комфорта и безопасности живущих в этих домах может стать хорошо выполненная разводка. При этом это полностью по силам выполнить без помощи других, если верно придерживаться аннотации и не игнорировать имеющиеся правила электробезопасности.

Но, если вы никогда не сталкивались с электроработами и имеете смутное представление о том, что такое электричество (в принципе), лучше не браться за такие суровые вещи. При оформлении разводки обязательно потребуются базисные бытовые познания и способности в области электричества и электропитания.

Проводка своими руками: с чего начать?

Если в доме нужно провести электропроводу, нужно строго придерживаться следующих правил, положений и предписаний:

1. Необходимо обеспечить открытый доступ к распределительным коробкам, также к оборудованию электроучета.
2. Розетки и выключатели следует монтировать на уровне 0,-1,5 м от пола. И эти элементы также должны находиться в свободном доступе.
3. Открытые двери не должны преграждать доступ к оборудованию, обозначенному в п 1,2.
4. Количество розеток в жилом помещении считается из расчета 1 на 6 кв м.
5. На кухне розетки ставят по числу бытовых устройств.
6. Для электропитания ванной комнаты следует предугадать отдельный трансформатор, понижающий напряжение. А установить его нужно за пределами данного помещения.
7. Кабель необходимо класть, верно соблюдая вертикаль/горизонталь, без всяких провисов и прогибов, также направлений на искосок. В неприятном случае велика возможность его повреждения при монтажных работах и выполнении перфорации.
8. Горизонтальные кабели кладутся на расстоянии:
   • от перекрытий и карнизов — 5-10 см,
   • от пола и потолков — 15 см.
9. Вертикальные кабели кладутся на расстоянии:
   • от оконных и дверных просветов — 10 см, не меньше;
   • от газовых труб — 40 см, не меньше.
10. Для разводки и соединения кабелей используются особые короба.
11. Хоть какое проводящее электричество соединение должно быть накрепко заизолировано.
12. Соединять дюралевые провода с медными ЗАПРЕЩЕНО!

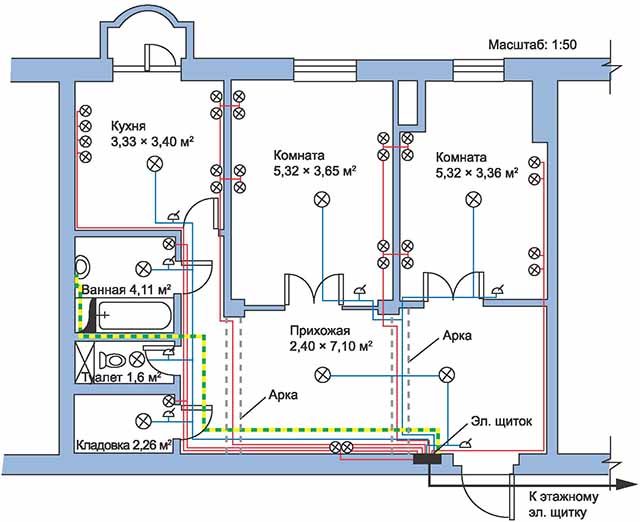

Схемы проводки в доме

Неважно какая электрика дома своими руками начинается с составления схемы будущей проводки. И главное, что нужно указать в таковой схеме, это места прокладки кабелей, также размещение электроприборов, розеток, выключателей. В том числе должны быть отмечены места нахождения осветительных приборов и домашней техники.

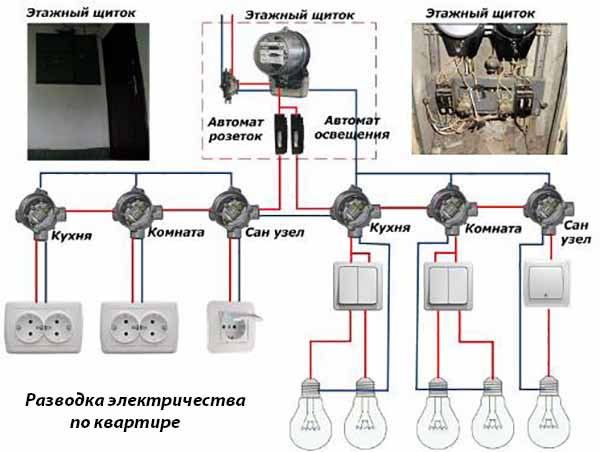

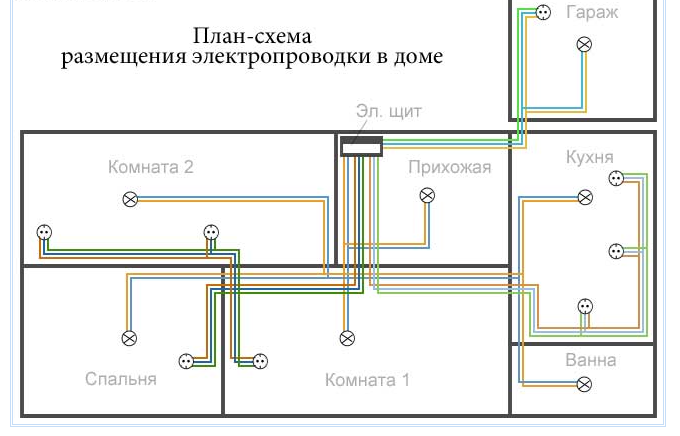

Схема разводки электричества с группировкой по потребителям

Дабы упростить разводку проводов, всех потребителей электроэнергии принято разделять на группы. При этом сгруппировать потребителей можно произвольно. Это упростит схему подключения, распределит нагрузку, дозволит сберечь на расходных материалах.

Принципиально: проводка для квартиры и для личного дома/дачи различается схематично. Все дело в способе подвода кабеля. В многоэтажках кабель кидают от щитка на этаже. В личных же, раздельно стоящих коттеджах подключение может быть только от воздушной магистрали либо же от наружного распределителя.

Определение силы тока

Планируя проводку, нужно сначала высчитать силу тока в сети. Если станет известен показатель нагрузки, без заморочек получится избрать автомат и кабель подходящего сечения.

Нагрузка считается по формуле:

I ст = суммарная мощность бытовых устройств (Вт): на сетевое напряжение (В).

Пример: На кухне есть 8 ламп, по 60 Вт любая. Плюс электрический чайник, потребляющий 1600 Вт, и духовка, расходующая 1200 Вт. Холодильник «берет» еще 350 Вт. Напряжение в сети стандартное — 220 В.

Посчитаем электропотребление в помещении: ((8*60) +1600+350+1200)/220=16,5 А.

Принципиально: стандартное потребление для любого дома не должно выходить за показатель в 25 Ампер.

Определение сечения кабеля

До того как получать кабели для разводки электричества, следует хорошо найти нужное сечение. От этого будет впрямую зависеть безопасность жилища и жильцов. Ведь несоответствие сечения имеющимся нагрузкам приводит к перегреву кабеля и, как следствие, недлинному замыканию, пожару, вероятным жертвам.

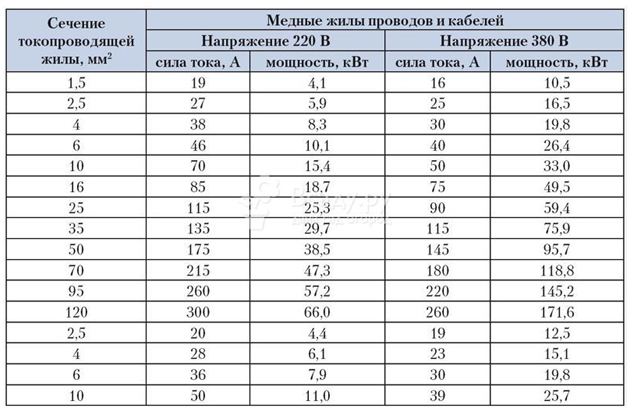

Подходящий размер кабеля определяется по специальной таблице:

Кабель для различных групп рассредотачивания берется в согласовании с планируемой нагрузкой. Но необходимо подразумевать, что в таблице даны полностью четкие значения, а на самом деле могут наблюдаться колебания силы тока в сети (и нередкие). Означает должен быть определенный припас сечения.

Припас должен быть и по длине кабеля. Потому, дабы обусловиться с требуемым количеством, нужно измерить всю проводку рулеткой и прибавить к приобретенному результату еще 4 метра.

Установка проводки своими руками

Если подготовительные расчеты были выполнены правильно, а схема будущей проводки составлена правильна, заморочек с монтажом не будет. Главное — соблюдать технику безопасности.

1-ый шаг работ — разметка. Линия кабельной прокладки рисуется броским маркером прямо на стенках/потолке и строго по схеме. Делаются все нужные пометки — места расположения розеток, выключателей, осветительных приборов, устройств, щита отключения (ЩО).

Шаг 2-ой — штробирование стенок (глубина штробы приблизительно 20 мм, ширина равна ширине укладываемого кабеля), если проводка будет сокрытой. Либо осуществляется установка проводов открытым методом.

Для оборудования все отверстия производятся перфоратором (насадка-«коронка»). В углах помещений непременно оформляются сквозные отверстия для кабельного перехода.

На потолке кабель можно прикрепить конкретно к перекрытиям либо упрятать в их пустотах (с оформлением отверстий ввода/вывода), а после закрыть все декоративным потолком.

Поэтапно установка проводки после всех предварительных мероприятий смотрится следующим образом:

1. Поначалу устанавливается ЩО, а к нему подключается УЗО (в стандартном щитке понизу размещены заземляющие клеммы, наверху — нулевые, а между ними установлены автоматы).
2. Далее вовнутрь заводится кабель, но не подключается. Необходимо знать, что подключить этот кабель может только электрик с соответственной проф квалификацией и допускающим удостоверением.
3. Вводный кабель к ЩО подводится следующим образом:
   • синий провод крепится к нулю;
   • белоснежный проводок — к верхнему контакту УЗО (другими словами к фазе);
   • желтоватого цвета с зеленоватой полосой провод крепится к заземлению.

Что все-таки касается автоматов, они последовательно сверху соединяются белоснежным проводом-перемычкой либо специальной фабричной шиной.

Принципиально: следует очень пристально глядеть на маркировку и сопроводительные отметки производителя кабеля — цвета могут отличаться от приведенных выше.

И вот, когда все, что необходимо и можно подсоединено, можно приступать конкретно к разводке.

Открытый вариант монтажа

Открытую проводку монтируют последовательно:

• по нанесенной разметке закрепляются короба либо же кабель-каналы (на шурупы, 5-10 см от края, шаг 50 см);
• ставятся распределительные коробки, выключатели, розетки;
• кладется кабель от розеток к ЩО (от точек подключения ВВГ — 3*2,5 провода);
• от лампочек и включателей ведется ВВГ (3*1,5 кабель) к распределительному коробу.
• в распределительных коробках жилы проводов соединяются зажимами либо клеммами WAGO по цвету.

Разводка сокрытой проводки

Различие сокрытой и открытой проводки состоит в том, что провод в первом варианте кладется по особым гофрам в заблаговременно оформленные штробы. Таковой способ позволяет производить подмену/ремонт проводки, серьезно не нарушая отделки. Распределительные коробки и подрозетники в данном случае ставятся в специально проделанные ниши.

Дабы уплотнить проводку, можно применять гипсовую шпатлевку, а после выполнения монтажа, штробы сокрытой проводки заштукатуриваются.

Проводка в личном доме

В личном доме либо на даче оформление электрического кабеля востребует особенных мер безопасности. Ведь такие строения могут быть выполнены из дерева. И проводка в них должна устанавливаться с учетом следующих требований:

• внедрение кабелей с идеальной изоляцией и самозатухающих проводов;
• использование только железных распределительных и установочных коробов;
• неотклонимая герметизация всех соединений;
• недопущение соприкосновение открытой проводки со стенками и потолком (нужно в неотклонимом порядке применять фарфоровые изоляторы);
• ведение сокрытой проводки только по медным трубам и железным проводам, непременно с обеспечением заземления;
• монтирование пластмассовых гофр и коробов в штукатурку.

А дабы повысить безопасность древесного жилища, спецы советуют устанавливать в таких домах УЗО — дифференциальное реле, которое на вероятную утечку тока либо куцее замыкание оперативно реагирует «выбиванием» автомата.

Подытожим

Итак, выполнить проводку в доме своими руками — это тяжело. Но задачка выполнима, если хорошо изучить вопрос, ознакомиться с существующими правилами и нормами, почитать советы профессионалов. Тем паче, что далековато не каждый мастер, которому домовладельцы доверяют свою проводку, может совладать с заданием «на отлично». Приходится держать под контролем, поправлять либо позже мучиться от чужих ошибок. А себе и собственной семьи можно попытаться все выполнить очень аккуратненько и точно, с учетом всех имеющихся требований, и прежде всего — требований безопасности.
