Проводка в древесном доме своими руками

Сейчас многие люди удостоверились в практичности личных домов из дерева. Они дешевенькие, довольно теплые, стремительно строятся, имеют длительный срок жизни, также отлично держат определенную температуру в помещениях.

Но при их строительстве есть принципиальный шаг, когда нужно проводить проводку. Сходу стоит сказать, что если у вас нет опыта, либо вы понятия не имеете, как работать с электричеством, то для этой работы стоит нанять спеца, который стремительно и верно все сделает. Но если вы все-же приняли решение провести проводку в древесном доме своими руками либо просто желаете осознать, как этот процесс должен происходить, мы поведаем для вас о его основных принципах. В данной статье мы обрисовали главные этапы монтирования и установки всех частей электроснабжения.

Вся работа делится на такие главные этапы:

1. Определение подходящего типа проводки.
2. Расчет общей мощности оборудования.
3. Выбор всех компонент (кабелей, оборудования, розеток и т.д.).
4. Внедрение автоматического выключателя (пакетник либо автомат), счетчика, также распределительного щита.
5. Прокладка кабелей и их разводка по точкам.
6. Установка розеток, также выключателей в доме.

Видите ли, работы довольно много. Она может занять не один денек, потому давайте начнем тщательно разбирать каждый шаг.

Типы проводки

Для начала принципиально обусловиться с типом проводки, от этого будут зависеть все последующие работы по монтажу.

Существует два главных вида:

• сокрытые;
• не сокрытые либо внешние.

Какую проводку лучше делать в древесном доме? Любой из 2-ух вариантов обладает своими преимуществами и недочетами, но для древесного дома больше недочетов у сокрытой. Это разъясняется тем, что таковой тип проводки может быть опасен, в особенности для дома, который состоит из воспламеняющегося материала. Опасность состоит в том, что при монтаже сокрытой электрической проводки может случиться так, что ее изоляция будет повреждена. Для личного дома из древесной породы это может стать основной предпосылкой появления пожара, если не принять нужные меры. Потому в большинстве случаев в контексте дерева советуют применять конкретно внешную либо не сокрытую версию. Но при желании и соблюдении всех мер безопасности полностью может быть монтировать и провода для внутренней проводки.

Сокрытая проводка в древесном доме

Давайте все таки подробнее поглядим на сокрытую проводку в древесном доме.

Для ее монтажа применяют два главных метода:

• пускают в железных трубах;
• прокладывают по слою штукатурки.

2-ой метод более специфичный и наименее действующий, так как не всегда мы можем позволить для себя наложить толстый слой штукатурки в тех местах, где желаем пустить кабель. Потому лучше тормознуть на первом варианте с железной трубой, которая рассчитана специально для такового варианта. Ее она именуется так: проводка в металлорукаве для древесного дома.

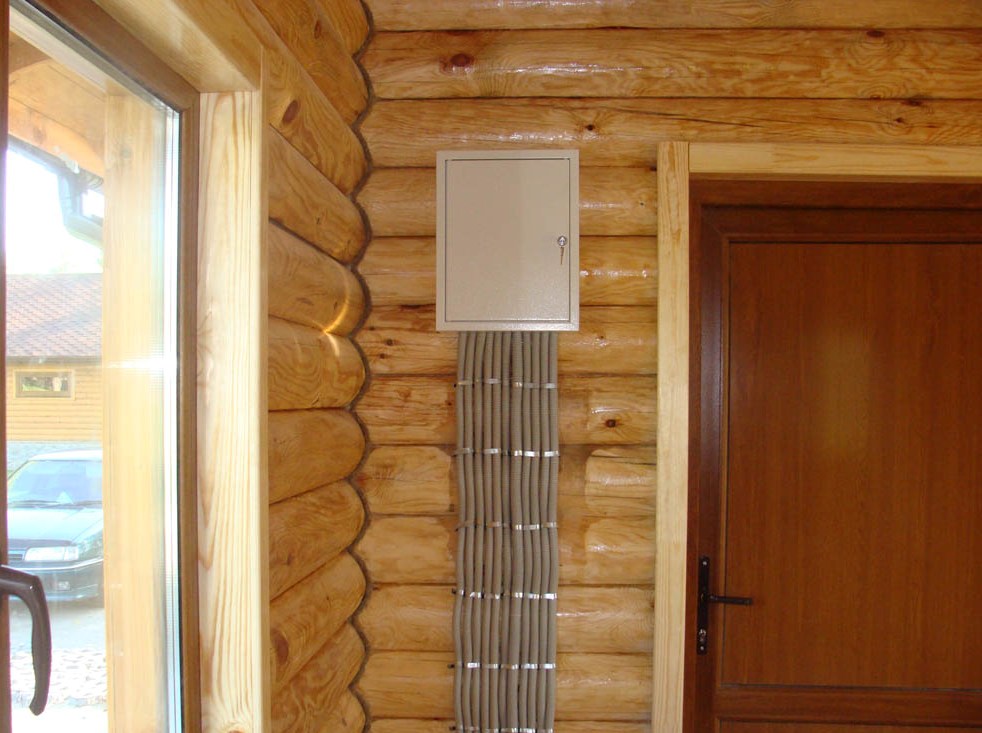

Обычно такую трубу с проводкой пускают под гипсокартоном, который устанавливается в древесном доме уже после ремонта. Это, кстати, хороший метод того, как можно скрыть проводку от сторонних глаз. Если для вас не нравится, когда провода идут поверх стенок (даже спрятанные под особыми кабель-каналами), таковой установка укрытого типа проводки для вас точно подойдет.

Внешняя проводка в древесном доме

Как мы уже гласили, внешняя проводка —наилучшее решение для древесного дома! Сейчас есть обыкновенные технологии и правила ее монтажа, практически каждый может с ними совладать. При этом благодаря этому виду проводки не надо проделывать кучу дырок под розетки, выключатели и прочее, они расслабленно прикручиваются дюбель-шурупами прямо на гипсокартонную стенку. Как вести провода в таком случае? Тут тоже все довольно легко. Провод может быть протянуть хоть каким легкодоступным методом, также можно скрыть его при помощи специальной конструкции либо трубки из пластика либо метала. Это обеспечит защиту проводки, дозволит скрыть провода от излишних глаз.

Существует несколько увлекательных дизайнерских решений для установки внешней проводки. К примеру, можно выполнить ее в винтажном стиле. В таком случае ретро-проводка для древесного дома выходит витая (так было принято в советское время). Ее преимущество состоит в том, что она любопытно смотрится. В особенности советуют ее выбирать в те дома, в интерьер которых она впишется.

Выбор кабеля и оборудования для проведения проводки

Давайте мы с вами продолжим разбирать этапы того, как провести проводку в древесном доме.

Для того дабы избрать, каким кабелем, проводами и вообщем оборудованием мы будем воспользоваться, необходимо высчитать общую мощность всех вероятных электроприборов, которые будут установлены в доме. Это необходимо для того, дабы предупредить вероятное куцее замыкание при их одновременном включении.

Выбирая кабель для проводки, 1-ое, на что стоит ориентироваться — это мощность, которую он выдерживает. Тут все понятно. Также принципиально направить внимание на его проводник. Есть дюралевые и медные кабели. На данный момент принято устанавливать медные, они дороже, но у них есть очевидное преимущество. Если дюралевый провод согнуть пару раз, он может сломаться (самое ужасное то, что этого можно даже не увидеть, так как провода нередко ломаются снутри изоляции), а медный, в свою очередь, лучше гнется и поболее долговечен.

Для внешнего типа проводки выбирают кабель-канал, а для укрытого используют вышеупомянутые металлорукава.

Выбор вводного кабеля, также автовыключателя либо пакетника также осуществляется из расчетов того, какая наибольшая мощность будет на него повлиять. При покупке проконсультируйтесь с торговцем, он точно порекомендует для вас подходящий вариант.

Прокладка кабеля для внешней и сокрытой проводки

Для начала разберем все этапы того, как верно провести сокрытую проводку для древесного дома по всем требованиям:

1. Делаем штробы во время сотворения кабельной трассы.
2. В местах, где кабели соединяются, устанавливаем открытые коробки.
3. Провода ведем по трубам и сходу проверяем изоляцию.
4. Дальше разделываем кабели, а потом подключаем их к розеткам и выключателям.

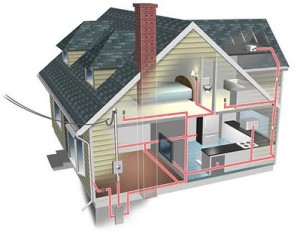

Есть подробные схемы, как должна смотреться готовая проводка, их можно просмотреть на изображениях в вебе либо на видео.

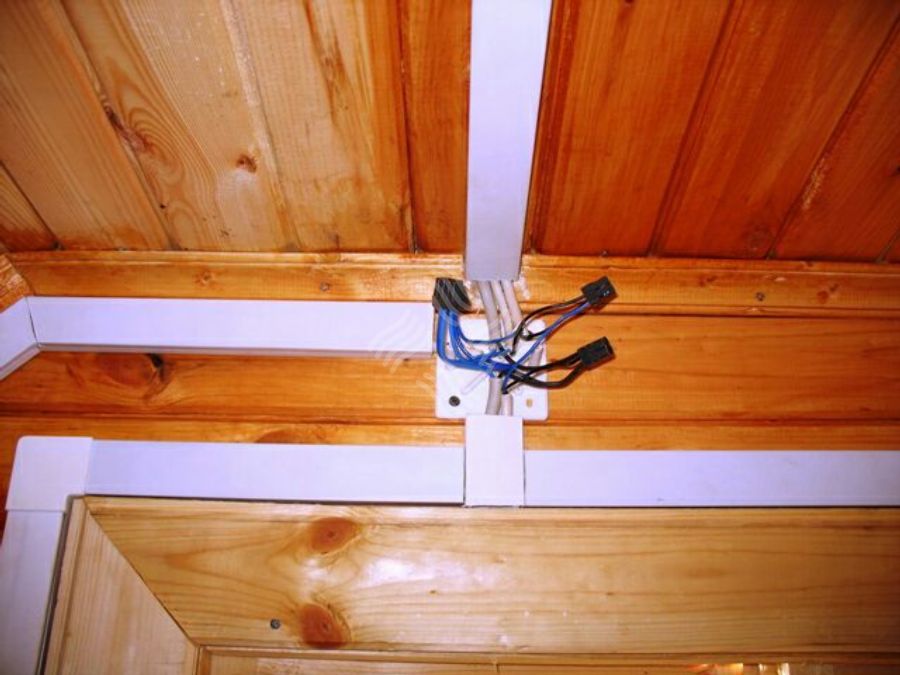

Для проводки внешнего типа применяется кабель-канал, тут все куда проще. Не надо делать штробы и подготавливать места для розеток и выключателей.

Установка смотрится приблизительно таким макаром:

1. Делается разметка трассы, сразу подбирается толщина и длина кабель-канала.
2. Устанавливаются распределительные коробки в тех местах, где будут соединены кабели.
3. Начинается установка розеток и выключателей, избранных специально для открытой проводки. Она осуществляется таким макаром: раскручивается розетка, ее основание крепится к стенке при помощи дубель-шурупов, потом запирается крышкой.
4. Дальше укладывают кабель в каналы.
5. Завершающий шаг — разделка кабеля и подключение его к розеткам и выключателям.

Замена проводки в древесном доме

Если вы приняли решение поменять старенькую проводку на новейшую в собственном древесном доме, тогда для вас посодействуют все прошлые этапы по установке. Зависимо от типа самой проводки у вас на дому, вы сможете применить хоть какой подходящий способ. Если для вас любопытно, как поменять сокрытые провода на внешние, то тут все так же, как и при установке. Единственное отличие — поначалу для вас нужно извлечь кабель или, если для вас не охото рушить стенки, просто обрезать и скрыть его. Потом подберите подходящее оборудование (новый кабель) и поэтапно проведите установку новейшей проводки.

Используйте эту статью в качестве собственного головного пособия либо для общего ознакомления. В любом случае, она поможет для вас лучше разобраться с тем, как провести проводку в древесном доме, в чем прокладывать, как выполнить внешний либо сокрытый ее тип, как лучше самому провести кабель, также по чтению статьи вы будете лучше осознавать основной принцип устройства электросети в доме.

Главное правило, которое хотелось бы напомнить в конце: учтите нагрузку на кабель и на все оборудование и непременно обеспечьте для себя безопасность (независимо от избранного типа проводки).

Установка внешней проводки в древесном доме: от А до Я

Жильё современного человека нереально представить без подведения к нему разных коммуникаций, и на первом месте всегда стоит электричество. Ведь без него не работает большая часть современных устройств, а самое главное – нереально осветить жилье в тёмное время суток.

Скрыть содержание

Но при работах, связанным с проводкой, стоит соблюдать огромное количество правил и норм, в особенности если дом возведён из дерева. Верно подбирать материалы и проводить все работы нужно сначала из суждений безопасности.

Разделение работ по проведению проводки

Работы по монтажу ввода в дом и проведению проводки регламентируются «Правилами устройства электроустановок». Но, что осознать все тонкости нужно иметь особое образование и квалификацию. Также нужно соблюдать правила противопожарной безопасности. Существует несколько классификаций проводки:

• по типу монтажа — открытая либо сокрытая;
• по передаче энергии — одно и двухфазная;
• по месту монтажа — внешняя и внутренняя.

При строительстве древесных домов более нередко проводят однофазовую проводку. Другие типы выбираются зависимо от проекта.

Что представляет собой внешняя проводка?

Главным шагом проведения полосы электричества является установка внешней проводки. Она представляет собой прокладку кабеля от столба и его ввод в дом, другими словами подключение его к полосы. Эту работу нужно доверять экспертам, так как данное подключение должно быть записанно в отделении энергосбыта по месту расположения дома.

Также согласно новым требованиям, счётчики электроэнергии тоже относятся к внешней проводке. Они размещаются на фасаде дома, дальше от счётчика проводится кабель к внутреннему электрощиту.

Строительство дома из шлакоблока. Об этом вы прочитаете в следующей нашей статье.

А тут поведано, как покрыть крышу ондулином.

Избираем материалы для возведения внешней проводки в древесном доме

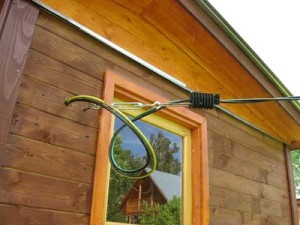

Конкретно от столба полосы передачи электроэнергии (ЛЭП) до дома проводят кабель, называющийся самонесущим изолированным проводом (СИП). Главным его преимуществом будет то, что изоляционный слой кабеля не разрушается под воздействием солнечного света и осадков. Он может эксплуатироваться в хоть какое время года.

Площадь сечения СИП не должна превосходить 16 квадратных мм, а сердцевина должна быть выполнена из алюминия. Этот кабель ведёт только до счётчика, а от него до автоматов в доме нужно прокладывать только кабели с медной сердцевиной (НГ, ВВГ). Дело в том, что дюралевые кабели запрещено вводить в дом по правилам электромонтажа. Также нельзя проводить кабели СИП по крыше либо чердаку.

Для монтажа внешней проводки в древесном доме применяют следующие марки: СИП-3, СИП-2А и СИП-4. Пропускная способность данного кабеля достигается 63А. Зависимо от типа подключения может изменяться мощность, которую может передавать кабель. При более распространённом в древесных домах однофазовом она приравнивается 14 кВт.

Не считая того, до начала работ нужно приготовить:

1. Счётчик электроэнергии.
2. Устройство защитного отключения (УЗО).
3. Автоматические выключатели (автоматы).
4. Переходники «медь-алюминий».
5. Натяжители (анкерные зажимы).
6. Бугристые шланги.

Автоматические выключатели бывают разных типов, к примеру, отвечающим за освещение довольно выдерживать силу тока в 16 ампер. Автомат, к которому будут подключаться розетки, может выдерживать 25 и 40 ампер. Анкерные зажимы помогают закрепить кабель СИП на внешней стенке. Бугристые шланги берегут кабель от повреждения.

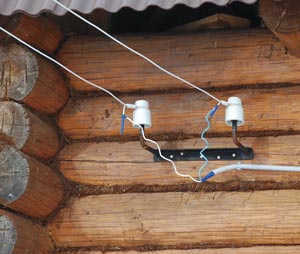

Также для монтажа внешней проводки для вас нужно приготовить железную трубку, через которую будет протянут кабель ввода, называющийся гильзой. Она защищает кабель от повреждения при осадке либо деформации дома.

Установка внешней проводки

Есть определённые нормы по подведению к дому электричества. Сначала при подключении нужно соблюдать высоту кабеля над землёй, также перед проведением работ нужно провести разметку.

Согласно нормативам, над проезжей частью силовой кабель должен перейти на высоте 6 метров, а над пешеходными дорожками довольно высоты 3.5 метров. Конкретно на доме кабель закрепляется не ниже 2.75 метров.

Внешняя проводка бывает 2-ух типов:

Обладатели древесных домов в большинстве случаев подводят к дому силовой кабель воздушным путём, так как подземный метод более накладный по цены.

Для него применяется другой тип кабеля – ВБбШв, в нём проходят медные жилы и бронированная защитная оболочка. Укладывают кабель в траншею, глубина которой добивается 1-го метра, а на самом деньке выложена песочная подушка.

Расход кабеля при таком проведении больше, так как его укладывают волной. При смещении земли таким макаром не происходит натяжение кабеля. Кабель засыпают песком либо кирпичом. Это делается для того, дабы предупредить его повреждение.

Как произвести установка мауэрлата? Ответ на данный вопрос вы узнаете, прочитав данную статью.

А в этой статье рассказывается, как покрыть крышу рубероидом.

Меры безопасности при монтаже внешней проводки

Самый страшный, исходя из убеждений пожарных, участок — от внешней стенки до щитка. Существует несколько методов, дабы надёжно его защитить.

Уложить кабель снутри металлической трубы либо гофры. Более просто это выполнить, дабы расстояние от ввода через стенку не очень велико. Но если при проведении кабеля нужно будет миновать несколько углов, то протянуть его будет очень трудно.

На месте ввода можно установить автоматический выключатель на две полосы. Это очень комфортно так как при перегрузках сети он будет срабатывать и защищать другие части проводки от перенапряжения. Также можно будет установить щиток на достаточном удалении от ввода в том месте, где для вас это будет комфортно. Но в любом случае в дом кабель нужно проводить через железную трубку.

Во время подключения может быть установить защиту и на столб, за это будет раздельно доплатить электрикам, которые будут производить подключение. На столбе устанавливают автомат на выключение.

Особенности монтажа внешней проводки

Как уже говорилось выше для проведения от столба к дому применяют кабель с дюралевой основой (СИП), но по нормам нельзя от столба сходу ввести его в дом. Внутренняя проводка делается только кабелем с медной основой.

Обычно смену типа кабеля проводят через щиток, в каком также устанавливают счётчик и дополнительную защиту в виде автоматов. Вывод из счётчика осуществляется с помощью другого типа кабеля с медной сердцевиной (к примеру, ВВГ). Конкретно его укладывают в гофрированную трубку, которая защищает его от повреждений.

Счётчик и автомат на внешней стенке дома прячут в особый бокс (он же щит) он защищает их от воды и пыли. Таковой бокс должен быть промаркирован, показатель его защиты должен быть не ниже IP-55.

До того как делать работы по подключению, стоит проконсультироваться с электриками, которые будут отвечать за конкретный установка. Они произведут нужные замеры, также сделают огромную часть практических работ. Но при заказе работ стоит условиться об оплате, так как очень изредка работы по подключению делают безвозмездно.

Не считая этого, после того как вы произведёте установка, нужно зарегистрировать подключение к полосы отделении «Энергосбыта» и получить номер лицевого счета. Это должен делать собственник дома, потому работы по подаче электропитания нужно делать после дизайна документов и регистрации права принадлежности.

Открытая проводка в древесном доме. Об этом читайте тут.

Открытая ретро-проводка в древесном доме

В прошлой статье мы поведали о 2-ух видах разводки электрики в древесном доме, разобрали главные опасности и требования к монтажу проводки. Сейчас более тщательно коснёмся темы открытой либо ретро-проводки в срубе.

• Достоинства и недочеты внешней проводки
• Посреди других плюсов мы выделяем:
• Есть и недочеты:
• Особенности устройства открытой проводки в древесном доме
• Проектирование розеток
• Виды выключателей
• Декоративные раскраски

Достоинства и недочеты внешней проводки

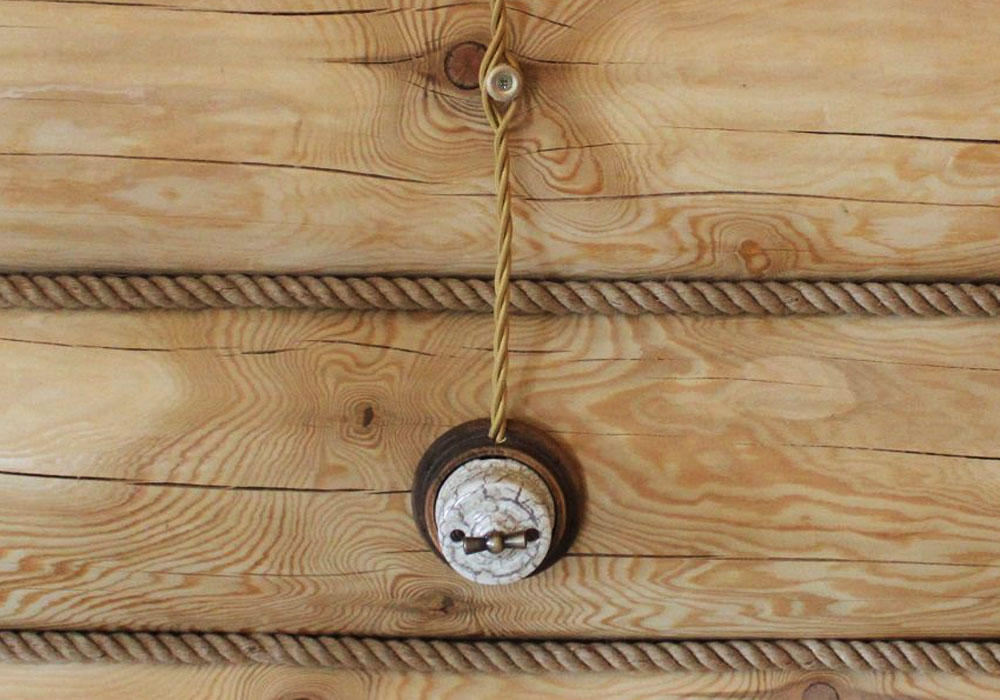

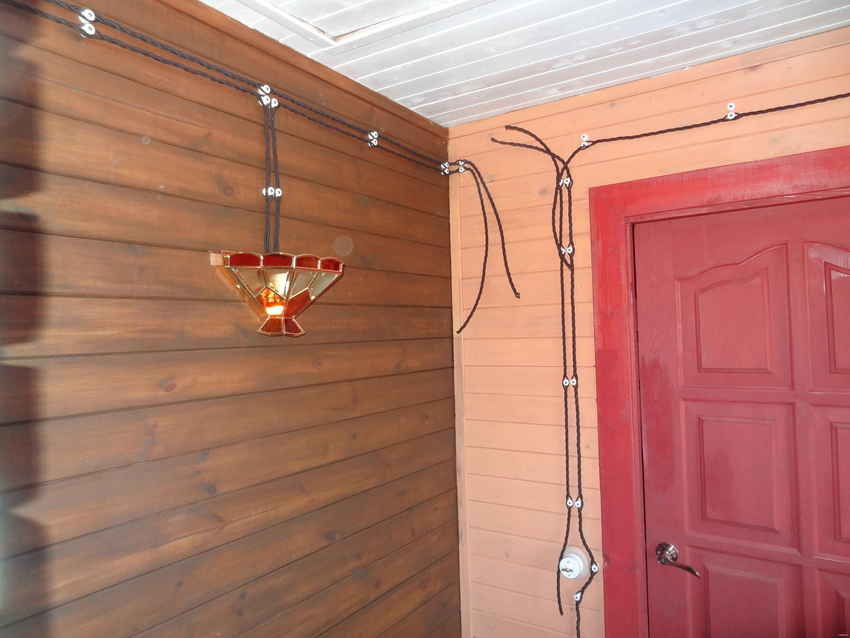

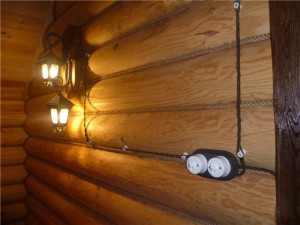

Ретро-проводка представляет собой провода и кабели на изоляторах, прикрепленные к потолку либо стенкам. Таковой метод разводки электрики появился сначала прошедшего века и не теряет собственной популярности до настоящего времени. Многие предпочитают внешнюю проводку, т.к. она более ординарна в монтаже и неопасна — все трудности можно стремительно найти и поправить, не прибегая при всем этом к демонтажу стенок либо потолка. В случае с древесными домами это в особенности животрепещуще.

Посреди других плюсов мы выделяем:

• Скорость работ. Даже не имея огромного опыта, можно без помощи других совладать с монтажом за неделю, а специалист выполнит работу за день-два, зависимо от величины дома.
• Минимум манипуляций. Повторимся, что для наружной проводки не надо штробить стенки, делать в них каналы/гнёзда для кабелей, розеток, выключателей. После укладки тоже никаких дополнительных действий — пользуетесь электричеством и не думаете о том, как упрятать проводку.
• Лёгкость ремонта. Если что-то сломалось, можно стремительно найти делему и поменять неисправный участок. Если для вас пригодится дополнительная розетка либо новенькая ветка электричества, её можно провести в хоть какой момент.

Есть и недочеты:

• Внешний облик. Не многим нравится как смотрится открытая проводка, но вы всегда сможете подобрать провода под цвет дерева и выполнить её наименее приметной. Также ретро-проводка может стать изюминкой интерьера.
• Необходимо учесть технические нормы. Речь о том, что в кухне, ванной и других «мокрых» зонах, наружняя проводка нуждается в дополнительной защите. Используйте розетки и выключатели с классом защиты IP-68 и поболее, дабы обезопасить себя от недлинного замыкания.

Особенности устройства открытой проводки в древесном доме

Как обычно, всё начинается с проектирования. Провода должны размещаться строго по горизонтали либо вертикали относительно стенок, пола и потолка, все переходы производятся строго под углом 90 градусов. Правила техники безопасности воспрещают располагать кабели на искосок либо хоть каким другим методом, не считая вышесказанного.

При проектировании учитывайте, что полосы должны размещаться на расстоянии более 15 см от углов, окон и дверей. Современный эталон по высоте допускает размещение розетки на 20 см, а выключателя на 60 см от пола. Перед тем, как приступать к работе советуем ознакомиться с правилами с документом «ПУЭ 7», в каком собраны все требования к монтажу электроустановок. Перечислим главные положения, которые необходимо знать:

• Запрещено прокладывать провода около батарей, радиаторов и других излучателей тепла — высочайшие температуры негативно оказывают влияние на срок эксплуатации изоляции.
• Запрещено прокладывать проводку под трубами, на которых накапливается конденсат. Это может быть небезопасно, даже если провода находятся снутри гофры.
• В «мокрых» помещениях и зонах кабель обязан иметь двойную либо даже тройную изоляцию. Электроприборы также должны быть влагозащищёнными, а распределительная коробка герметичной.
• Изоляция проводов должна быть целостной по всей длине.

Проектирование розеток

Заблаговременно прокрутите в голове, где в доме будет размещаться домашняя техника, электроника и все приборы, требующие подключения к сети. Это необходимо для того, дабы посчитать количество розеток, осветительных приборов и расположить все их на схеме. Естественно, размещение розеток можно поменять и после монтажа, но это дополнительные силы и время, потому советуем всё чётко обмыслить до начала работ. Сколько розеток необходимо? Давайте посчитаем примерное количество:

• В прихожей довольно двух-трёх. Если у вас есть электросушилка для обуви, сделайте одну розетку поближе к полу и одну повыше — для стенных осветительных приборов.
• В гостиной необходимо много розеток: для компьютера, телека, напольных/стенных осветительных приборов, роутера, для зарядки телефонов у дивана. Для вас пригодится не меньше 5-6 точек, зависимо от размера гостиной и собственных потребностей. Часть точек, которые задействованы всё время можно упрятать за диванчиком, столом либо другой мебелью, но не забудьте бросить часть розеток в свободном доступе.
• В спальне довольно выполнить розетки для осветительных приборов и зарядки мобильного телефона. Если у вас есть туалетный столик, то около него обязательно должны быть розетки, к примеру, для фена. Всего около 4 точек.
• В детской электроприборов меньше всего, обычно довольно 1-2 точек: у десктопа для лампы и для зарядки игрушек, подключения детских музыкальных инструментов. Не забудьте о «шторках» и заглушках для безопасности деток.
• В кухне точек больше всего. Повсевременно присоединенных около 8: плита, вытяжка, холодильник, микроволновка, посудомоечная машина, кофеварка, чайник и др., также несколько розеток необходимо выполнить «про запас» — для блендера, мясорубки и т.д.. Размещение следующее: вытяжка подключается у потолка, маленькая техника над столешницей, остальное за гарнитуром. Не забудьте о защите от воды.

Виды выключателей

По методу монтажа выключатели бывают наружные и внутренние. 1-ые созданы для открытой проводки, 2-ые — для сокрытой, их механизм находится в стенке. Дальше выключатели делятся по методу включения:

• Клавишные — снутри находится переключатель, которые замыкает цепь.

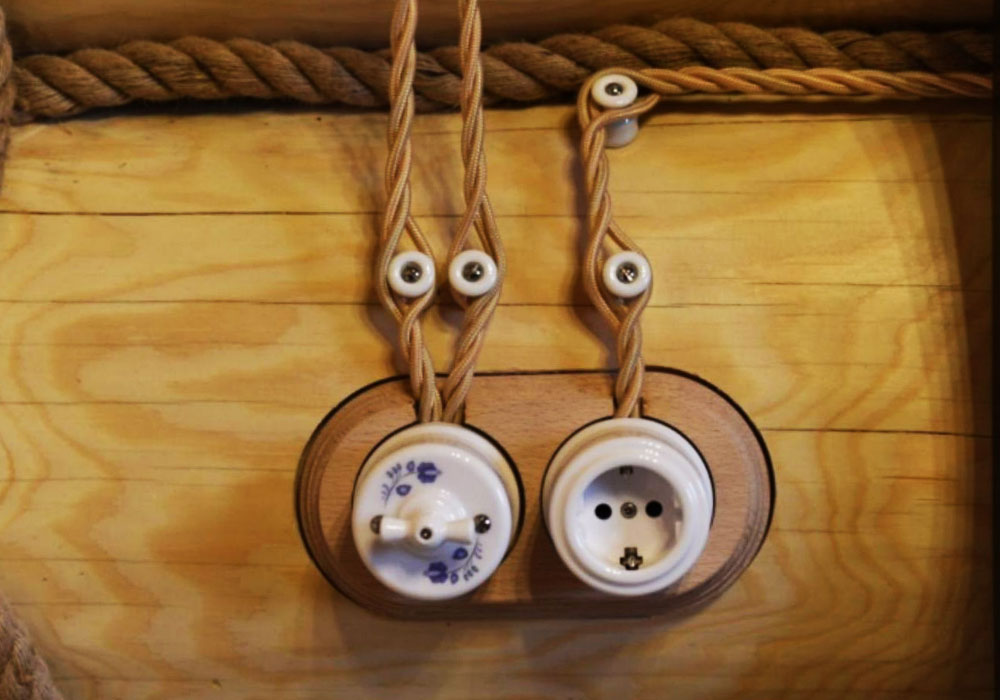

• Поворотные — применяются как элемент ретро-стиля, дополняют вид наружной проводки.
• Верёвочные — дабы включить свет, необходимо потянуть за шнур. Такие выключатели нередко стилизованы под старину, в срубе смотрятся эстетично и уместно.
• Со интегрированным датчиком движения — в большинстве случаев устанавливают на лестницах. Детектор выслеживает инфракрасное излучение и включает свет, реагируя на движение. Датчик присутствия обычно устанавливается на потолке, т.к. там очень широкий угол обзора.
• Диммеры (светорегуляторы) — выключатель с возможностью регулировки уровня освещения, в особенности животрепещуще для гостиной и зоны отдыха.
• Акустические — свет врубается и выключается по хлопку.
• Дистанционные — самый доступный элемент «умного дома», управляется с помощью пульта в комплекте, имеет несколько режимов света.

Естественно, в доме можно применять обыденные пластмассовые выключатели, но тогда пропадает шарм наружной проводки. Мы считаем, что очень любопытно было бы приобрести выключатели из керамики — они бывают как евро, так и русского производства. При установке советуем применять рамки либо подкладки, их можно подобрать в тон дереву либо приобрести белоснежные и оформить без помощи других. Распаечные коробки тоже изготавливают из керамики, а время от времени даже из фарфора.

Декоративные раскраски

Сейчас в продаже есть большой количество расцветок проводов и выключателей для открытой проводки, потому вы просто можете подобрать подходящий тон. Сейчас популярна схема с внедрением глиняних изоляторов и витых проводов — в срубе смотрится очень прекрасно, даже если вы не фанат открытых коммуникаций. Что касается цветовых схем, то выбор велик: от пастельных бежевого либо розового до тёмной умбры и других «деревянных» цветов. Исходите из общего настроения интерьера и собственных представлений об эстетике. Не забудьте, что выключатели, розетки и другие составляющие тоже необходимо подобрать в тон.
