Проводка сип от столба к дому

Для подвода электроэнергии к загородному дому в большинстве случаев применяется самонесущий изолированный провод — СИП. В таковой ситуации осуществляется воздушная проводка от ЛЭП с последующим подсоединением к строению. Так как при монтаже СИП кабеля от столба к дому нет необходимости применять изоляторы специальной конструкции, все работы могут быть выполнены обладателем дома, но при условии серьезного соблюдения техники безопасности.

Схожий кабель можно установить самому

Виды и технические свойства

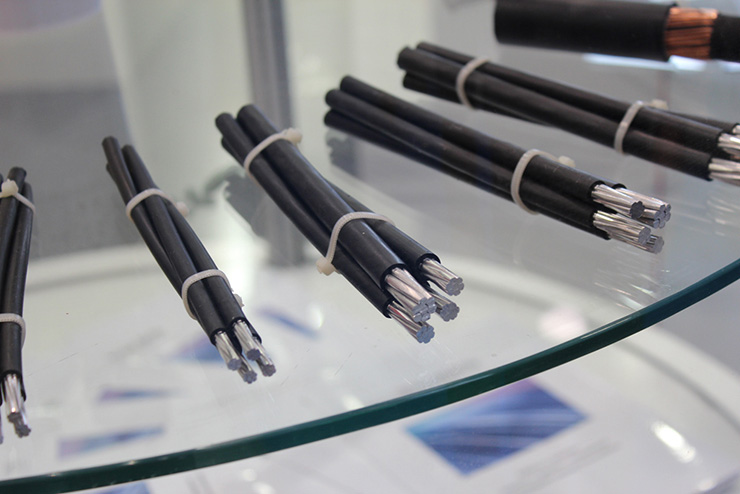

СИП — провод, состоящий из нескольких токоведущих дюралевых жил. Вот поэтому он не подходит для прокладки проводки снутри строения, где следует использовать проводники из меди. Существует несколько типов кабеля:

1. СИП-1 — четырехжильный проводник, используемый для передачи 3-фазного тока напряжением менее 1 кВ. При помощи 3-х жил подключаются фазы, покрытые полиэтиленовым изоляционным слоем. Нулевая жила имеет железный сердечник, а изоляция на ней отсутствует.
2. СИП-2 — отличается от первого типа только материалом слоя защиты токоведущих жил.
3. СИП-3 — провод с одной жилой, защищенной изоляцией из светостабилизированного целофана. Для роста прочности кабель имеет металлической сердечник, интегрированный в жилу. Проводник применяется в электромагистралях напряжением менее 35 кВ.
4. СИП-4 — применяется для передачи напряжения до 1 кВ и имеет 4 токоведущие жилы, любая из которых покрыта слоем светостабилизированного целофана. Распространен в дачных приятельствах для подведения электричества к домам.
5. СИП-5 — состоит минимум из 2-ух жил, защищенных слоем целофана. Применяется в электросетях с напряжением наименее 1 кВ.

В этом видео вы узнаете. как установить СИП кабель:

Кабель может эксплуатироваться в широком температурном спектре, составляющем от -60 до 60°C. Но установка должен проводиться при температуре не ниже -10°C. Срок эксплуатации составляет более 40 лет.

Достоинства и недочеты

Технические свойства кабеля СИП в сопоставлении с проводниками старенького эталона были существенно усовершенствованы. Ранее для подвода электроэнергии к строениям интенсивно использовались провода марок АС и А. Они были лишены слоя защиты и любая их токоведущая жила монтировалась раздельно при помощи особых изоляторов, установленных на траверсе.

С возникновением на рынке СИП монтажные работы приметно упростились. Довольно закрепить жгут проводника на опоре, обеспечив потом предварительное натяжение. Не считая этого, СИП можно прокладывать по стенкам, что очень принципиально в критериях городка, так как можно применять укороченные опоры, располагая провод около линий с маленьким показателем тока.

Кабель отличается неплохой устойчивостью к низким температурам и атмосферным осадкам. С началом его применения приметно сократились энергопотери при передаче на огромные расстояния. Это связано с тем, что показатель реактивного сопротивления проводника в 3 раза меньше, пр сопоставлению с ординарными воздушными линиями.

Но есть у этого провода и несколько недочетов:

1. Его цена, по сопоставлению с аналогами без слоя защиты, выше приблизительно на 25%.
2. Провод может употребляться только для сотворения воздушных линий электропередач.
3. Если на магистрали применяется устаревшее либо сильно изношенное оборудование, установка СИПа от столба к дому будет затруднен.

Советы по подключению

До проведения работ под ЛЭП и в радиусе установки оборудования для регулировки и растяжки кабеля нужно удалить кустарник и деревья. В неприятном случае при раскатке проводника можно разрушить изоляционный слой. Также лучше поменять старенькые опоры и применять современную крепежную арматуру.

Раскатка провода

Кабель попадает к потребителю в намотанном на барабан виде. Ручная раскатка проводов разрешена только при сечении жил проводника до 50 мм 2 и длине менее 100 м. Это достаточно обычный шаг, но есть некоторые аспекты, о которых необходимо держать в голове. Для защиты изоляционного слоя нужно применять ролики. Раскатка кабеля на земле запрещена, так как при установке зажима прокалывающего типа на грязном землей участке проводника создается дополнительное сопротивление.

Вторым принципиальным условием является установка вертлюга, позволяющего предохранить многожильный провод от самопроизвольного раскручивания жил. Игнорирование этого требования может привести к возникновению просветов между токоведущими элементами кабеля и их последующему разрушению. Если раскатка проводится вручную, то скорость движения не должна превосходить 5 км/час.

На этом шаге нужно придерживаться следующего метода действий:

1. Барабан с кабелем устанавливается на раскаточную телегу или винтообразную подставку, дабы обеспечить свободное вращение катушки.
2. Подставка размещается за первой опорой создаваемой магистрали на расстоянии равном высоте столба.
3. На опору устанавливается силовой ролик.
4. На всех других столбах закрепляются раскаточные ролики.
5. От конца магистрали до первой опоры пропускается фаворит (вспомогательный канат), проходящий между креплениями роликов.
6. К свободному концу фаворита при помощи вертлюга и кабельного чулка крепится кабель.
7. СИП протягивается по столбам через ролики.

Это любопытно: расстояние между столбами освещения.

Крепление кабеля на опоре

Крепления крепятся на столбах при помощи монтажной ленты, сделанной из нержавейки. Когда проводник начал движение через раскаточный ролик, установленный на последней опоре, можно начинать укреплять СИП. После чего предстоит натянуть провод. Базисной точкой при выполнении этих работ является 1-ая анкерная стойка. С провода снимается чулочный зажим. Потом лебедка крепится к несущему тросу с наружной стороны анкерного зажима.

На столб нужно поставить ленточный хомут с крюком, соединив его с лебедкой через динамометр. Натянув кабель до требуемого усилия, СИП фиксируется в анкерном зажиме, а лебедка с динамометром снимается. Кабель можно укреплять только за нейтраль. После окончания этих работ необходимо снять раскатные ролики.

Ввод в помещение

Следует держать в голове, что СИП можно прокладывать к строению только по воздуху. Для трехфазной сети применяется кабель 4×16, а для двухфазной — 2×16. Если при строительстве дома использовались газобетонные блоки, то обыденные анкеры для крепления СИП к дому не подходят. Дабы обеспечить в таковой ситуации надежную фиксацию проводника, следует применять железную пластинку с крюком и шпильки. Стенка просверливается насквозь и с оборотной сторону устанавливается ответная пластинка. После чего конструкция стягивается шпильками.

Не забываем, что прокладывать можно только по воздуху

Так как изоляция кабеля сделана из горючего материала, его нельзя сходу вводить в древесное строение. Наилучшей схемой подключение СИП кабеля к дому является такая:

1. Зависимо от количества фаз устанавливается двух- либо четырехполюсной автоматический выключатель. При всем этом его нужно расположить в отдельном боксе. Показатель номинального тока автомата должен быть несколько выше в сопоставлении с устройством, установленном в помещении.
2. От входного автоматического выключателя в дом прокладывается гофра с проводником типа ВВГнг 2×10.
3. Вход в помещение должен быть выполнен из металлической или пластмассовой трубы и иметь заземление.

Вне зависимости от того, кем производились работы, подключить СИП к дому можно только после получения разрешения от организации, поставляющей энергию. В разных регионах технические требования могут отличаться, потому стоит за ранее с ними познакомиться. Если подвод кабеля выполнен верно, то проводник прослужит много лет.

Как совершить установка СИП кабеля от столба к дому

По мере надобности у владельцев личного дома выполнить ввод электрической полосы обычно появляется огромное количество вопросов касательно типа провода, также методах монтажа. Для таких работ нередко стал употребляться кабель типа СИП. В статье будет коротко изложено о его преимуществах, последовательности действий при его монтаже и механику заведения в само жилое помещение.

Достоинства применения СИП

Прежде всего для владельцев, которые желают выполнить установка электрической проводки в доме своими руками, следует осознавать, что собою представляет СИП. СИП – самонесущий изолированный провод. На данный момент его жилы делаются из алюминия. Ранее провода для прокладывания воздушной силовой полосы не имели наружной изоляции, так как на то время не был доступен материал, который способен был бы долгое время находиться под открытым небом, выдерживать натяжение.

В связи с этим использовались нагие дюралевые кабеля без наружной изоляции. Таковой подход не мог обеспечить безопасности воздушной полосы. При морозах появлялось оледенение самих жил, попадала влага, металл подвергался окислению и коррозии, а при сильном ветре появлялась возможность обрывов и перехлестывания пары главных проводов между собой.

Решением таких заморочек стал СИП. Конструкция СИП дозволила исключить огромную часть небезопасных последствий для электрической полосы на любом участке, так как изоляция из сшитого упрессованного целофана предоставляла надежную защиту от воздействия наружных причин. Изоляция СИП устойчива к воде, лишним натяжениям, также способна выдерживать высочайшие перепады температур. Полиэтиленовая оболочка не воспламеняется при воздействии открытого огня, и долгое время может находиться под солнечными лучами. Малый срок службы СИП составляет от 25 до 40 лет даже при самых грозных критериях.

Внедрение такового типа проводов позволило уменьшить занимаемую площадь, так как для обнаженных электрических линий нужно было огромное место, дабы предупредить их соприкосновение между собой. При контакте нагих проводников могло появиться куцее замыкание, в итоге чего повреждение могло обесточить огромное количество жилых домов.

Конструкция СИП позволяет облегчить процесс монтажа. Для этого могут быть применены различные крепежи, железные опоры и столбы. Спецы советуют применять при монтаже конкретно СИП, если работы касаются подведения к дому электричества от столба электропередач.

Видео “Ввод электричества в дом”

Проводим установка верно

Сперва следует знать технические нормы для монтажа провода такового типа. Получить подробные аннотации можно в отделении Энергосбыта. Если проигнорировать данные требования, то в итоге эксплуатации могут появиться задачи, также нарушенные нормы могут повлечь за собой оплату штрафов. Это связано с тем, что подключение СИП относится к безопасности всего участка на полосы, а не непосредственно вашего дома.

Часто встречающийся тип – СИП 4. Для него не применяется несущий трос. В его базе находятся дюралевые жилы с сечением по 16 мм 2 . Правила устройства электроустановок (ПУЭ) воспрещает внедрение дюралевых проводов для воздушной прокладки с сечением наименее чем 16 мм 2 , что продиктовано техникой безопасности. Такая толщина является хорошей, дабы выдерживать нагрузку.

До работы следует получить некоторые познания в области электротехники. Для этого следует выяснить о правилах техники безопасности, ознакомиться с нормами ПУЭ, также посоветоваться со спецами. Дабы ввести несущий кабель в дом, нужно составить схему его прокладывания по улице (либо двору). Потом с учетом его размещения следует выполнить замеры от столба и до дома, беря во внимание точки с крепежами на стенах либо других опорах. Покупка кабеля должна быть с припасом для неожиданных случаев, также для способности выполнить ремонт на полосы, если будут обнаружены повреждения самого провода.

Количество жил в базе СИП необходимо подбирать зависимо от того, какой ввод вы будете производить в свой дом – однофазовый либо трехфазный. Для того дабы произвести соединение с магистральной линией СИП, применять особые штатные прокалывающие зажимы для этого кабеля. Если используются эти зажимы, тогда нет необходимости в зачистке контактов самого провода. Для регулирования усилия зажима можно воспользоваться срывной шестигранной головкой. Количество зажимов находится в зависимости от жил в самонесущем изолированном проводе.

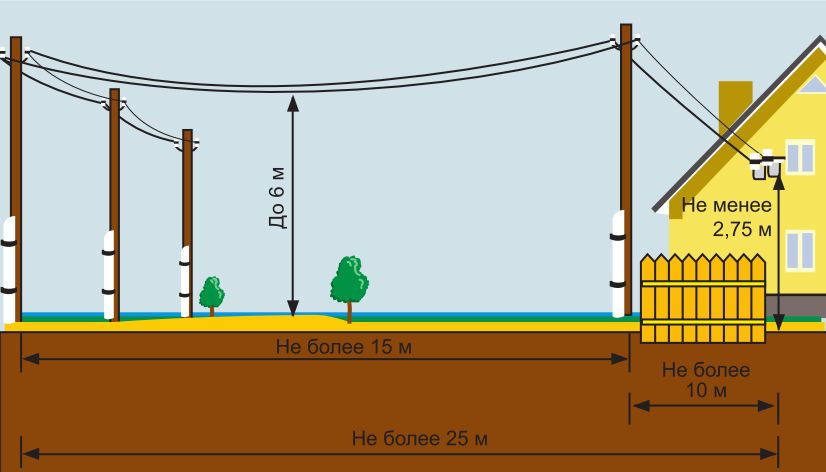

По нормам ПУЭ, если от соединения с магистральной линией до дома расстояние более 25 метров, тогда появляется потребность в установке дополнительных опор для кабеля. Обычно довольно установить одну либо две опоры, на которых проводу будет закреплен особыми поддерживающими крепежами. Но такая необходимость появляется редко, так как строительство дома проходит с учетом расположения полосы электропередачи.

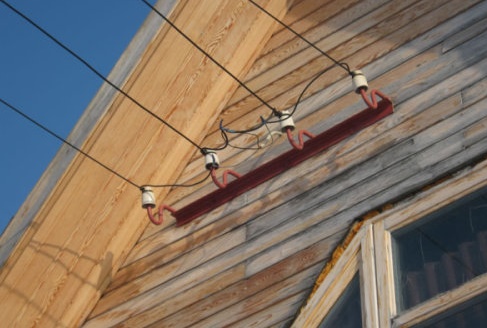

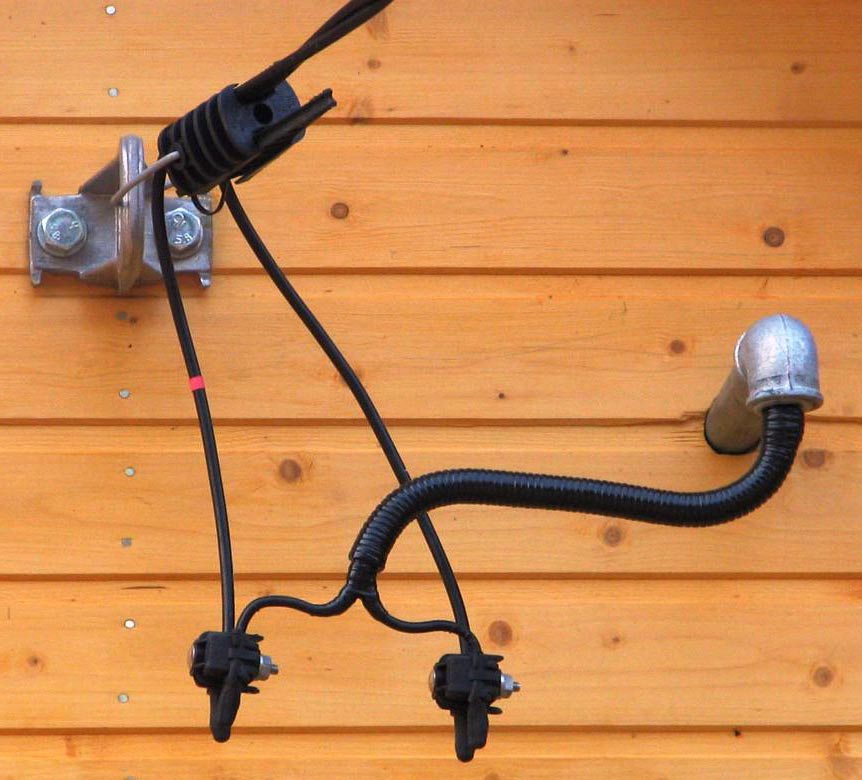

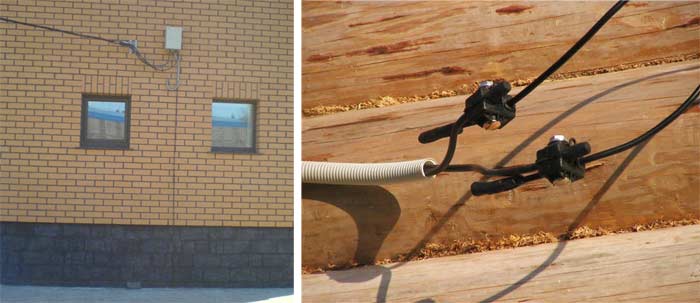

При подводе изолированного дюралевого провода к стенке можно применять анкерный крепеж на кронштейне. Такое крепление дозволит накрепко зафиксировать кабель на стенке. Способ довольно эффективен, но не очень эстетичен, в особенности, если это фасадная стенка дома. Дабы решить такую делему, можно дополнительно приобрести и установить пластмассовый короб либо гофрированную трубу. А если же дом древесный до таковой способ защиты при креплении провода на стенке является неотклонимым.

При подземном вводе силового кабеля, необходимо прокопать траншею в земле. Обычно глубина составляет от 0,7-0,8 метров. Для такового метода ввода также применяются нормы ПУЭ. Подземная прокладка позволяет обеспечить более надежную защиту кабеля от механических повреждений, ультрафиолетовых излучений, ветра и других причин. Но СИП необходимо будет поместить в гофрированную поливинилхлоридную трубу, дабы уберечь его от воды.

Заводим вовнутрь дома

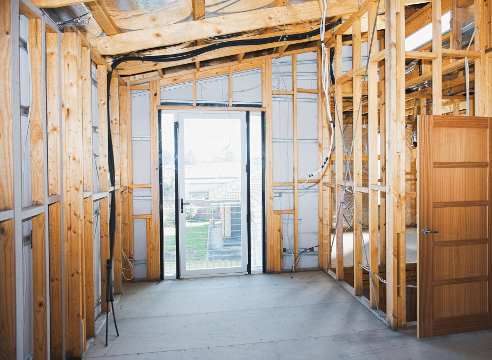

Если материал дома не сделан из горючего материала, тогда ввод кабеля можно выполнить открытым. Когда СИП будет доведен до места ввода вовнутрь жилого помещения. При заведении электричества в здание нередко появляются споры по поводу того, какой способ прокладывания лучше. Одни считают, что ввод СИП можно выполнить прямо вовнутрь, а другие, что непременно нужно во время монтажа выполнить ввод с разветвлением, используя стандартный электрический кабель с медным сечением.

Так как в помещении рекомендуется применять подачу электричества через медные жилы, а дюралевая конструкция подходит только уличной прокладки, то 2-ой вариант верный. Но сторонники первого метода считают, что если СИП способен выдерживать воздействие разных негативных причин на улице, то в помещении он навряд ли будет уступать медному шнуру.

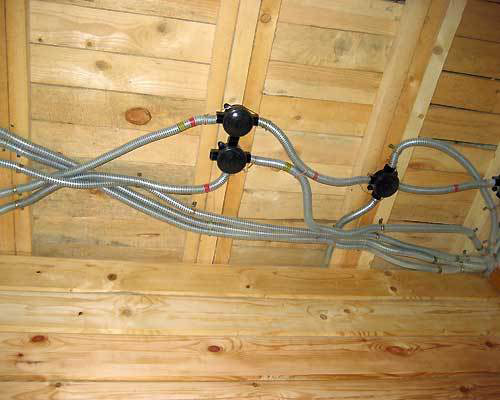

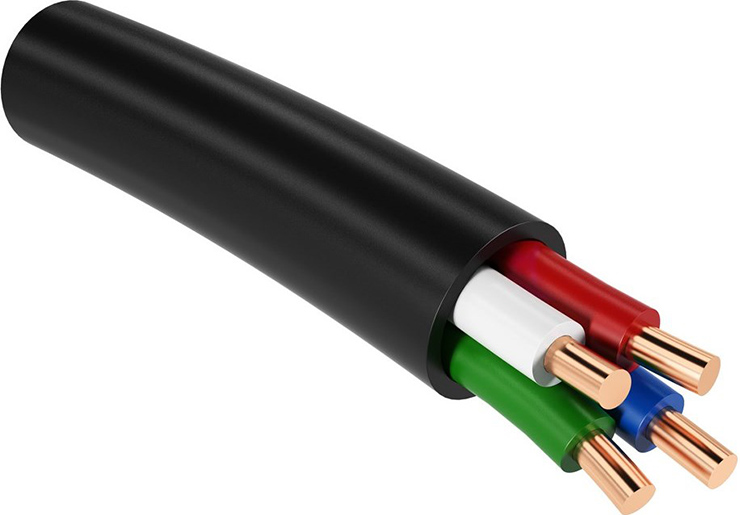

Спецы в области электротехники, также нормы ПУЭ предугадывают прокладывание в личных домах и квартирах конкретно кабеля из меди. Медь является более подходящим проводником для электричества, имеет более высочайшие характеристики кроме цены (существенно выше). Нужно выполнить соединение между ними в распределительном щитке с подключением дополнительно оборудования и клемм. Установка с плавным переходом должен осуществиться с учетом различия сечений жил. Так как у меди сопротивление больше, то и сечение должно быть несколько наименьшим.

Необходимо непременно учитывать, что СИП является жесткой устройством и плохо гнется. Это значительно усложняет его установка в распределительном щитке и при вводе в здание.
Одним из наилучших способов при монтаже электрической сети в доме считается тот, в каком используются дополнительные двух- либо четырехполюсные автоматы ( зависимо от числа фаз в кабеле). Тогда ввод СИП будет производить в автомат, а потом и стандартный «домашний» кабель.

Видео “Подключаемся к сети от столба”

ЛЭП – это то, к чему совсем не сложно и комфортно подключить свою домашнюю электросеть. Принципиально только знать, как верно это выполнить. В этом для вас поможет видео.
