Установка проводки
Создатель Aluarius На чтение 7 мин. Просмотров 2.7k. Размещено 17.11.2015
Заполучили ли вы новейшую квартиру в новостройке либо приняли решение провести полный ремонт старенькой в кирпичном либо панельном доме, все это непринципиально, так как выполнить проводку своими руками не очень трудно. Естественно, осознание происходящих процессов и способности работы с нехитрыми инструментами для вас пригодятся непременно. Потому предлагаем ознакомиться с таким процессом, как проводка в квартире своими руками (пошаговая аннотация).
Перед тем как начать разбираться в теме статьи, нужно обозначить некоторые позиции, а поточнее сказать, различия производимого процесса относительно типа дома. Во-1-х, это касается материала, из которого дом построен. Это может быть кирпич либо готовые железобетонные панели. В чем все-таки разница?
Все дело в том, что в панелях многоквартирного дома на заводе располагаются штробы, в каких и укладываются электрические провода. Еще на стадии строительства уже определяется схема разводки, которая определена схемой расположения штроб. Другими словами, производители сами решают, где и сколько должно быть розеток и выключателей. Потребителя об этом никто не спрашивает.
Что касается кирпичного строения, то тут также применяется определенная схема разводки электрических кабелей, но при всем этом сокрытая разводка делается по кладке из кирпича с внедрением различных крепежных деталей. И все это остается под штукатурным слоем.
Этапы проведения проводки
Как и хоть какой монтажный процесс, связанный со строительством, электрическая проводка делится на несколько главных шагов. Основное требование – соблюсти точную последовательность их проведения, беря во внимание все аспекты, касающиеся правильного расчета схемы и кабелей, плюс – выполнить хорошо установка. Другими словами, нужно соблюсти все требования пошаговой аннотации.

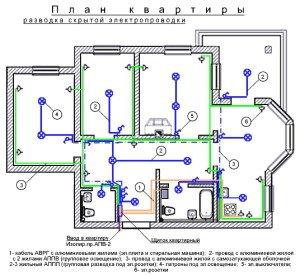

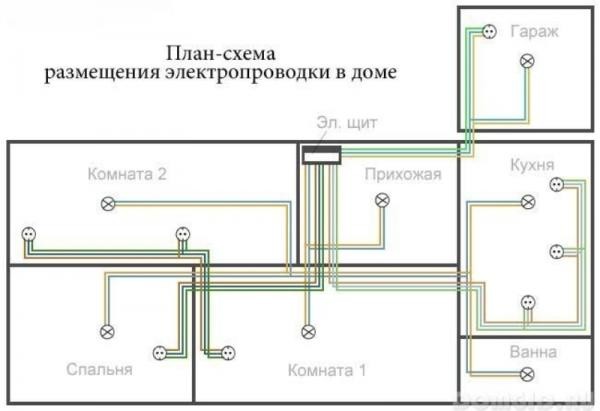

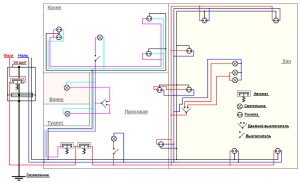

Схема проводки
Отличается ли схема проводки в квартире от домашней схемы? Нет, не отличается. Все требования и нормативы тут также учитываются. Какие конкретно требования:
- Все шлейфы прокладываются только горизонтально и вертикально. Никаких наклонных контуров.
- Расстояние до потолка либо пола максимум 10 см.
- Подальше от водопроводных труб и отопительной системы.
- Можно разводку выполнить сокрытой, открытой либо комбинированным методом.
Если все это понятно, то перебегаем к самой схеме. Что нужно выполнить и учитывать прежде всего.
- Количество выключателей и розеток в комнатах, их четкое месторасположение.
- Количество и месторасположение источников света.
Исходя из этого, можно посчитать количество распаячных коробок и места их размещения. Будет отлично, если схему по комнатам накидать на бумаге.
Внимание! 1-ая распаянная (распределительная) коробка будет размещаться в прихожей над входной дверью. Потому под нее придется сделать нишу. Дабы не ошибиться с местом установки, точно обусловьте место вхождения в квартиру вводного кабеля, идущего от распределительного щитка.

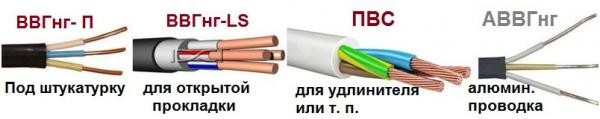

Сейчас основная задачка – избрать провода по их сечению. Вводной кабель обязан иметь сечение 6 мм². Он должен быть медным. По комнатам разбрасываются провода с различными сечениями, все находится в зависимости от нагрузки от электрических устройств и освещения в каждой комнате. Например, в туалете устанавливается только одна лампочка. В спальне один потолочный осветительный прибор либо два стенных и несколько бытовых устройств типа фен, массажер (время от времени пылесос) и т.д., которые потребляют минимум электроэнергии.
Читайте также: Как верно провести проводку в доме
А вот кухня – самая многопотребляемая комната в квартире. Тут самое огромное количество бытовых устройств. Кстати, к некоторым из них рекомендуется подвести отдельный шлейф от распределительного щитка. Например, к посудомоечной машине подводится кабель 2,5 мм². В саму же кухню подводятся провода сечением 4 мм². Как высчитать нужное сечение кабеля для каждой комнаты, можно выяснить из другой статьи на нашем веб-сайте.
Монтажные работы

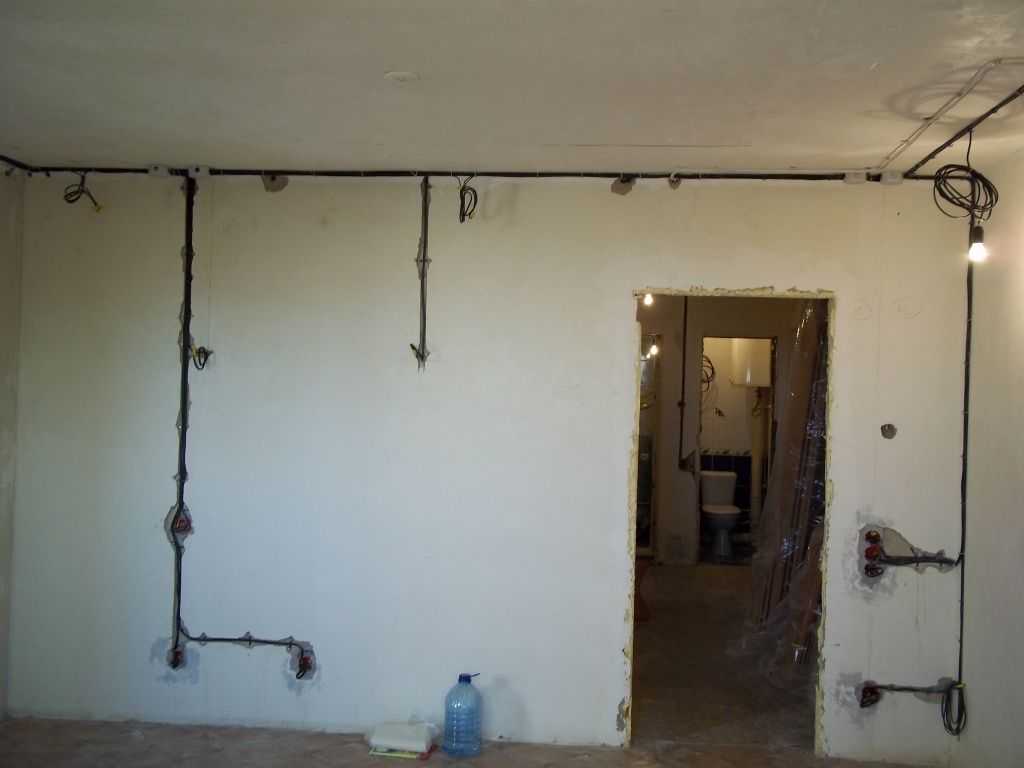

Итак, схема готова, подобраны кабели по потребляемой мощности, можно проводить установка. Перед тем как провести проводку, нужно в каждой комнате по стенкам нанести контуры, по которым будут улечся электрические провода.
Самая непростая проводка – сокрытая. В чем ее сложность? Если это касается панельного дома, то придется стенки штробить, используя болгарку. Под новые розетки и выключатели непременно высверливаются новые ниши круглой формы. Для этого применяется перфоратор и рабочий инструмент – коронка. Вся пыльная работа должна делается сразу. После этого можно перебегать к укладке проводов.
Когда установка электрической сети проводится в кирпичном новеньком доме, то его обычно проводят до проведения штукатурных работ. Если в кирпичном доме, где проводится ремонт, другими словами, без снятия штукатурного слоя, то разработка проведения вточности такая же, как и в доме панельном со штроблением стенок. Но углубляться в стенки глубоко не стоит, просто нужно выполнить канавки в штукатурке до кирпичной кладки.

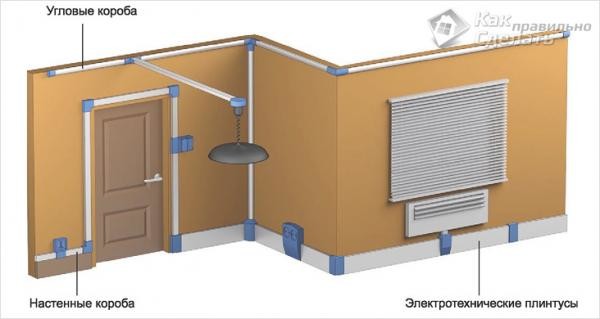

Пример прокладки проводки с помощью кабель-канала

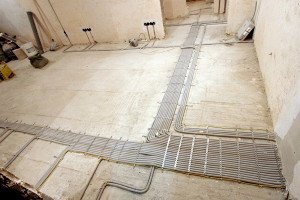

Что касается потолочной проводки, то тут проще всего. Ведь потолочное перекрытие почти всегда – шестипустотная плита. Так что провести в ней кабель не составит огромного труда. Главное – точно попасть в пустой канал перфоратором и протащить кабель до места установки осветительного прибора. Если потолок будет обшиваться навесной либо натяжной устройством, то кабель можно провести прямо по базисной потолочной поверхности в виде открытой разводки, закрепляя провода хомутами либо другими крепежными изделиями.
Существует вариант напольного проведения электрической схемы до розеток. Для этого идеальнее всего применять особые плинтусы с кабель-каналами. Вариант по сути очень удачный. И не только лишь в плане проведения монтажных работ, но и в плане ремонта. Всегда можно демонтировать плинтусы (это нетрудно), проверить разводку на наличие дефектов и провести подмену вышедшего из строя кабеля на новый.

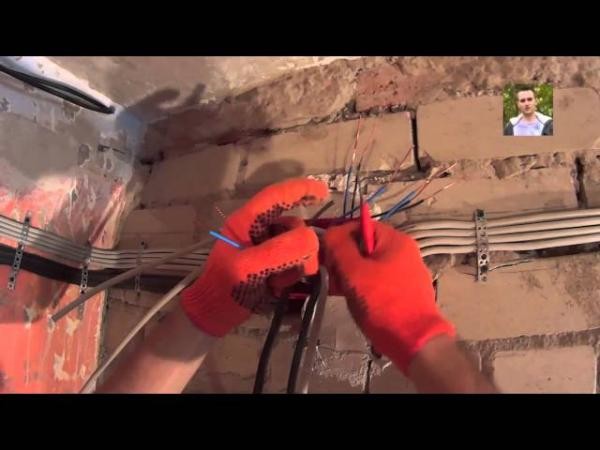

Соединение шлейфов
Казалось бы, что может быть проще, чем соединить между собой электрические провода. Никто спорить не будет, сложного тут не достаточно. Но придется учесть некоторые правила, которые гарантируют долгую эксплуатацию всей электрической схемы.
- Если делается скрутка, то места соединений нужно отлично заизолировать. Лучший же вариант – закрыть стык пластмассовым колпачком.
- Безупречное соединение – с помощью клемм. О пайке гласить не будем, это не самый обычный метод. Хотя самый надежный и действенный.
- Нельзя соединять между собой медные и дюралевые жилы. Если другого варианта нет, то концы дюралевого провода омедняются.
- Все соединения проводятся только снутри распределительных коробок.
Читайте также: Как выполнить проводку в древесном доме своими руками – пошаговая аннотация
Окончательный шаг после соединения всех контуров в единую сеть – заделка штроб скрепляющим веществом (штукатурным либо шпаклевочным). Установка розеток и выключателей проводится после окончания отделочных работ.

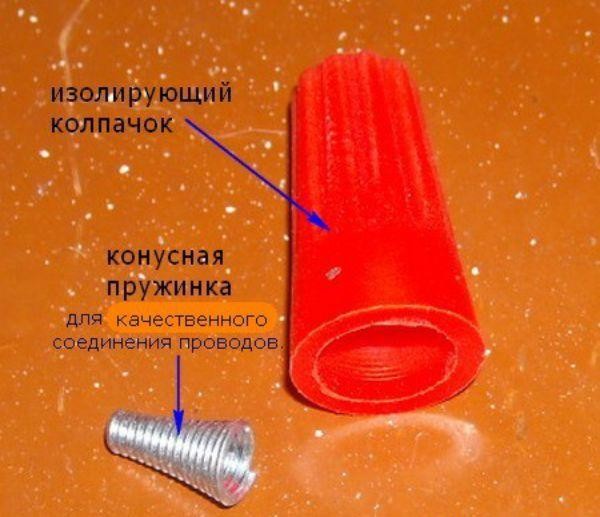

Колпачек для скрутки проводов
Полезные советы
- Что касается схемы разводки, то сбалансированный вариант – разбить ее по комнатам. Другими словами, любая комната – это отдельный участок со собственной нагрузкой, а, означает, со своим сечением кабеля. Имеется в виду кабель от первой распределительной коробки над входной дверью в квартиру, до распредкоробки над дверью в комнату. Снутри же комнаты по светильникам и розеткам разбрасываются провода с наименьшим сечением, подходящим под определенные нагрузки, запланированные вами за ранее, исходя из количества и общей мощности приборов-потребителей.
- Схему разводки, также монтажные работы, нужно начинать от далекой комнаты. Последняя комната – прихожая.
- Нужно обходить схемой бетонные конструкции типа перекрытия над окнами и дверьми. Во-1-х, это цельное изделие, которое штробить очень трудно. Во-2-х, не дай боже при установке карнизов натолкнуться сверлом на кабель. Вся работа пойдет насмарку.
- Верный подсчет количества распределительных коробок даст возможность сберечь длину применяемого кабеля.

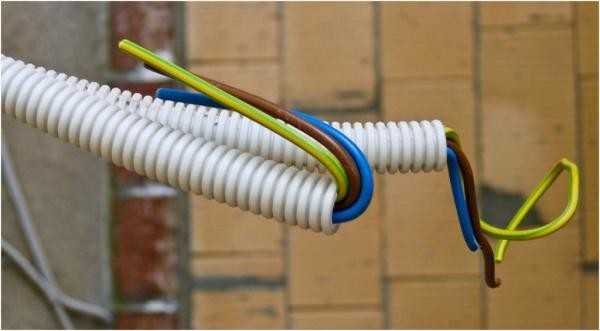

- Сбалансированный вариант, если уложить кабель в гофрированный шланг, а уже его в штробы.
Отличительные особенности вводной группы
На этом хотелось бы тормознуть подробнее, так как вводная группа (распределительный щит) может размещаться как снутри квартиры, так и за ее пределами. Итак вот если в многоквартирном доме на одной лестничной клеточке менее 4 квартир, то распределительный щит размещается конкретно тут. Другими словами, в саму квартиру проводится только вводной кабель.
Если квартир больше 4, то обычно на лестничной клеточке устанавливается щит, но и снутри каждой квартиры размещается свой свой щиток. Есть типы многоквартирных домов, где проводниковая группа (кабели питания) размещаются снутри квартир, а, означает, и распределительный щиток находится здесь же.
Заключение по теме
Проводка в квартире своими руками без приглашения проф электрика – процесс реальный. Естественно, он не самый обычной, но если разобраться в этапности его проведения, то можно быть уверенным, что все аспекты, описанные выше, будут соблюдены. А это гарантия высочайшей надежности сети и длительной ее эксплуатации. И все таки основной упор рекомендуется делать на подсчет мощности потребителей и выборе сечения кабеля.
Проводка в квартире своими руками – доступно и неопасно
Современную квартиру нельзя представить без неплохой проводки. Но даже там, где она уже проведена, ее необходимо временами поменять. Проводка в квартире своими руками – это трудно, но можно. И мы поведаем, как провести все работы.
Проектируем проводку в квартире
Прокладка проводки в квартире своими руками начинается с составления плана, как и в хоть какой другой строительной сфере. Только после чего можно перебегать к практическим работам по монтажу кабелей, розеток, выключателей. При составлении плана необходимо изобразить чертеж дома (провести проектирование), непременно указав места подключения розеток и выключателей, бытовых устройств. Дабы провести данные работы очень отменно, разбейте этапы на группы (к примеру, подключение розеток и осветительных ламп проводится раздельно).

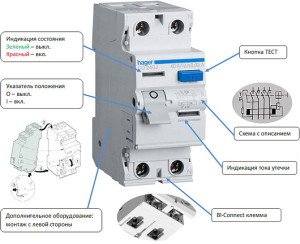

Повышенное внимание уделите ванной комнате, так как это помещение характеризуется завышенным уровнем влажности, а означает, требования к проводке предъявляются более жесткие. Так, при проведении проводки в ванной лучше выполнить УЗО (устройство защитного отключения). Принцип прост – во время утечки тока обесточивается вся комната. Также необходимо верно подобрать автомат для квартиры – автоматический выключатель.
И здесь следует придерживаться ряда советов:
- для розеток желательнее приобрести автомат с номинальным током в 16 А;
- для освещения – минимум 10 А.
Сейчас мы поведаем, как прокладывать проводку в квартире без помощи других. Главное, дабы вы пристально изучали наши советы, не отступая от них ни на шаг.
Как провести проводку в квартире – способы установки

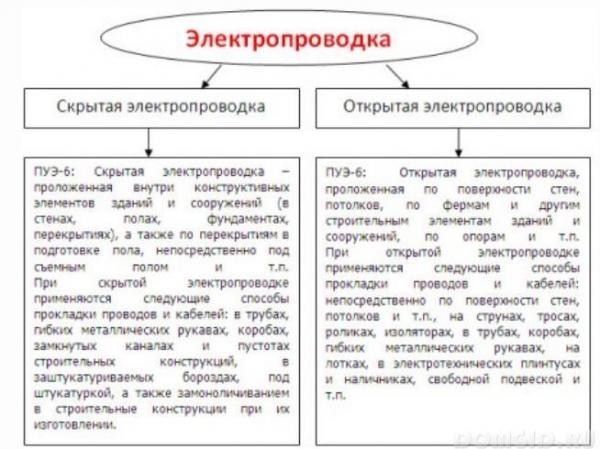

Установка проводки может быть проведен 2-мя способами – закрытая и открытая проводка. Любой из вариантов необходимо разглядеть более тщательно, дабы осознать различия между ними.
- Открытая проводка. Проходит в трубах и плинтусах. Высота прокладки в этом случае не нормируется. Во время монтажа нельзя прокладывать совместно осветительные и силовые провода. В данном случае идеальнее всего приобрести неопасные плинтуса, сделанные из несгораемого материала. . Данный тип проводки проводят снутри стенок и перегородок, в навесных потолках. В данном случае лучше использовать кабели, которые должны быть крепкими, защищенными от повреждений, влажности и горения.
Также не следует получать более дешевенькие железные трубы для прокладки кабелей.
Читайте еще: Подсветка потолка светодиодной лентой – сделаем сами уникальный светодизайн
Установка проводки в квартире – что необходимо держать в голове?
До подключения проводки в квартире необходимо выполнить несколько принципиальных предварительных шагов. Так, мы уже побеседовали про проектирование и чертеж схемы – очень принципиальный шаг, от которого зависит качество монтажа. Следующий шаг – воплощение разметки в схеме проводки, по которой будут проложены провода и установлен временный щиток.
Начать работы лучше с прокладки головного пучка кабелей, их ответвлений и указания их поворотов. Не запамятовывайте, что размещение кабелей должно быть в вертикальное или горизонтальное. После окончания зарисуйте схему, которая пригодится для вас при проведении главных работ. После чего нам необходимо приобрести инструменты и другие строй приспособления (избираем их, исходя из материала стенок и других поверхностей):

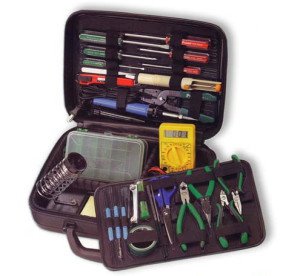

- болгарка для работы с бетонными и кирпичными поверхностями;
- монтажное зубило – подходящее для работы с пеноблоками и штукатуркой.
Данный инструмент нужен будет для сотворения ложбинок в стенках и других поверхностей при прокладке проводов. Следом приступаем к заготовке проводки – вырезка кабелей. Разрезая их на нужную длину, не забудьте бросить про припас около 15 см кабеля для соединения кабелей между собой. Дальше необходимо приготовить смесь для заделки, которая по своим чертам будет идентична с той, что нанесена на стенки для отделки. Она нужна для закрепления проводов в штробе и выравнивания поверхности. Приготовив раствор, наносим его на стенки и дожидаемся, пока смесь мало подсохнет, после этого выравниваем выпуклости, используя пенопластовую терку.
Пошагово прокладываем проводку в квартире
Окончив проектирование, приступаем к проведению проводки в квартире. Но сначала нужно обеспечить электропитанием рабочий инструмент. Для этого прикрепляем на кусок пластика розетку и автомат на 16 А, не забыв приобрести длиннющий удлинитель, которого для вас хватит на всю квартиру.
Следующий шаг – обесточиваем дом, вырубив квартирный автомат, снимаем выходящие наружу провода от счетчика и подключаем времянку. После запитывания дома можно приступать к работам.
Принципиально: дабы проложить проводку в квартире, лучше пользоваться помощью специалиста-электрика, или необходимо действовать очень осторожно.

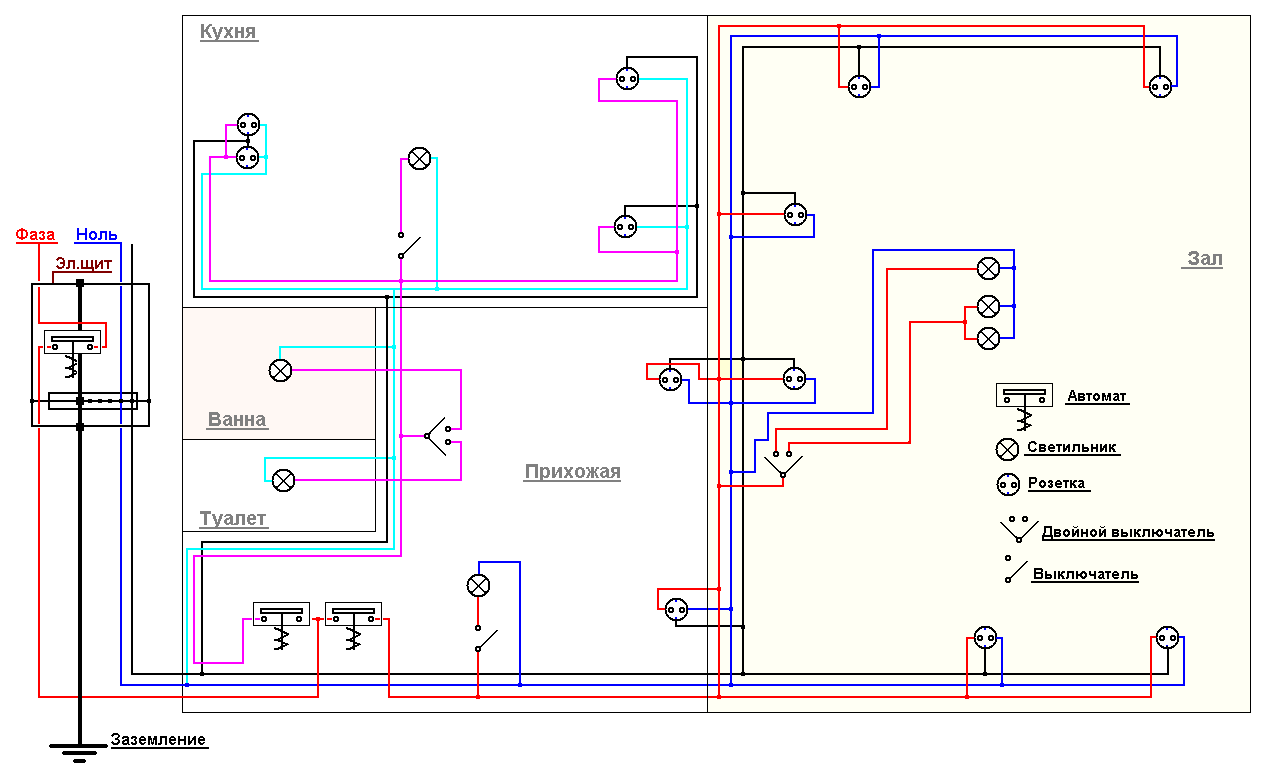

Как проложить проводку в квартире — пошаговая схема
Шаг 1: Штробление и установка подрозетников
Штробы для прокладки кабелей, как мы уже произнесли, должны быть или вертикальными, или горизонтальными. Кривые штробы приводят к аварийным ситуациям и травматизму. Для воплощения работ лучше пользоваться стремянкой с упором, которая защитит вас от падения и травм. Границы штробы поначалу намечаем болгаркой, а позже выбиваем канавку долотом, также не забываем вышибить места для установки подрозетников. Необходимо отметить, что данный шаг характеризуется очень сильным шумом, а поэтому лучше заблаговременно побеседуйте с соседями, дабы они не нажаловались на вас. Также стоит держать в голове, что любые подобные работы проводят исключительно в будние деньки в рабочее время.
